ADM 30 smart - Tālmērs Flex - Bezmaksas lietošanas instrukcija

Produkta veids	Lāzera tālmērs
Zīmols	Flex
Modelis	ADM 30 smart
Lāzera klase	2
Viļņa garums	670 nm
Mērījumu diapazons	0,03 līdz 30 m
Precizitāte	± 3 mm
Barošana	Li-Polimēra akumulators 180 mAh/3,7 V
Svars	0,38 kg
Uzlāde	USB (spraudnis un kabelis komplektā)
Darba temperatūra	0 °C līdz 40 °C
Uzglabāšanas temperatūra	-20 °C līdz 60 °C
Maksimālais mērījumu skaits	3000
Funkcijas	Garumu, augstumu, atstarpju, laukumu mērīšana, nepārtraukts mērījums
Ekrāns	Iebūvēts displejs
Skaņas signāls	Jā, iespējams ieslēgt/izslēgt
Apgaismojums	Jā, iespējams ieslēgt/izslēgt
Atskaites punkts	Regulējams
Mērvienība	Regulējams (m, pēdas, collas u.c.)
Tīrīšana	Mīksta, sausa drāniņa
Drošība	Nevērst staru pret acīm
Remontējamība	Uzticēt pilnvarotai darbnīcai, oriģinālās detaļas
Nodošana atkritumos	Pārstrāde saskaņā ar ES direktīvu, neizmest sadzīves atkritumos

Bieži uzdotie jautājumi - ADM 30 smart Flex

Kā ieslēgt un izslēgt ADM 30 smart tālmēru?

Lai ieslēgtu ierīci, nospiediet taustiņu ON. Lai izslēgtu, nospiediet taustiņu C/OFF. Ierīce automātiski izslēdzas arī pēc neaktivitātes perioda.

Kā uzlādēt Flex ADM 30 smart akumulatoru?

Pievienojiet komplektā iekļauto USB kabeli ierīces USB uzlādes ligzdai, pēc tam otru galu pievienojiet standarta USB lādētājam. Li-Polimēra akumulators 180 mAh pilnībā uzlādējas dažu stundu laikā. Pirms pirmās lietošanas ieteicams pilnībā uzlādēt akumulatoru.

Kāds ir maksimālais mērījumu diapazons?

Mērījumu diapazons ir no 0,03 līdz 30 metriem. Tomēr nelabvēlīgos apstākļos (spēcīga saule, atstarojošas virsmas) diapazons var tikt samazināts. Precizitātes uzlabošanai ieteicams izmantot papildu lāzera mērķēšanas plāksni.

Kā pārbaudīt mana tālmēra precizitāti?

Ieteicams regulāri pārbaudīt precizitāti. Darbības ir aprakstītas rokasgrāmatas 140. lappusē. Ja precizitāte pārsniedz pielaides, nododiet ierīci ražotāja pilnvarotajā servisa darbnīcā.

Ko darīt, ja ierīce neieslēdzas?

Vispirms pārbaudiet, vai akumulators ir uzlādēts. Pievienojiet USB lādētāju un pagaidiet dažas minūtes. Ja ierīce joprojām neieslēdzas, sazinieties ar pilnvaroto servisa dienestu.

Vai es varu lietot ierīci uz kāpnēm?

Jā, bet nodrošiniet stabilu stāju un līdzsvaru. Izvairieties no neparastām pozām un nostipriniet kāpnes. Tālmērs ir viegls (0,38 kg) un viegli lietojams.

Kā tīrīt objektīvu un ierīci?

Ārpuses tīrīšanai izmantojiet mīkstu, sausu drāniņu. Neaiztieciet uztvērēja objektīvu ar pirkstiem. Nekad neizmantojiet šķidrumus vai abrazīvus līdzekļus.

Vai ierīce ir ūdensizturīga?

Nē, ADM 30 smart tālmērs nav ūdensizturīgs. Nekad neiegremdējiet to ūdenī vai citā šķidrumā. Glabājiet to sausā vietā.

Kā mainīt mērvienību?

Skatiet rokasgrāmatas 126. lappusi. Izmantojiet taustiņu mode, lai pārlūkotu opcijas un izvēlētos vēlamo mērvienību (metri, pēdas, collas u.c.).

Ko darīt darbības traucējumu gadījumā?

Nemēģiniet pats remontēt ierīci. Uzticiet to tikai specializētam un kvalificētam personālam, izmantojot oriģinālās rezerves daļas. Sazinieties ar ražotāja pilnvaroto darbnīcu.

LIETOŠANAS INSTRUKCIJA ADM 30 smart Flex

Drošības tehnikas norādījumi 111
lerīces markējums 111
Iss apskats 113
Tehniskā informācija 113
Lietošanas pamācība 114
Precizitātes pārbaude 115
Tehniskā apkope un kopšana 115
Norādījumi par utilizāciju 115

Drošības tehnikas norādījumi

BRĪDINĀJUMS!

Lai varētu droši un bez riska strādāt ar mērinstrumentu, izlasiet visus drošības norādījumus un instrukcijas.

Saglabājiet visus drošības tehnikas noteikumus un norādījumus nākotnei.

lerīces markējums

Pirms ekspluatācijas izlasiet lietošanas pamācību!

LASER RADIATION

DO NOT STARE INTO BEAM

1. lāzera klases izstrādājums

Maksimāla izejas jauda P ≤ 1 mW

Vilnu garums λ=670 nm

EN 60825-1:2015-07

Lāzera klasifikācija

Ierice atbilst 2. lāzeru klasei, balstoties uz IEC 825-1/EN 60825.

513.091 ADM30 smart.book Seite 112 Donnerstag, 12 April 2021 9:36 21

ADM 30 smart

Noteikumiem atbilstoša izmantošana

Šis mērinstruments paredzēts izmantošanai rūpniecībā un amatniecībā. Sis lāzera attāluma mērītājs ir paredzēts garuma, augstuma un attālumu mērīšanai, kā arī laukuma noteikšanai.

Lāzera attāluma mērītājs

– Nevërsiet lāzera staru uz cilvēkiem vai dzīvniekiem un neskatieties lāzera starā. Šis mērinstruments rada lāzera starojumu, kas va apžilbināt cilvēkus.
– Mērinstrumenta remonta veikšanu uzticiet tikai kvalificētiem speciālistiem, un tas jāveic tikai ar originālajām rezerves detalām. Tādējādi tiks saglabāta mērinstrumenta drošība.
– Nelaujiet bērniem lietot mērinstrumentu bez uzraudzības. Viņi var nejauši apžilbināt citas personas.
– Nestrādājiet ar mērinstrumentu sprādzienbīstamā vidē, kur atrodas aizdedzināmi škidrumi, gāzes vai putekļi. Mērinstrumentā var veidoties dzirksteles, kas var aizdedzināt puteklus vai tvaikus.

– Ja ierice tiek izmantota citos ekspluatācijas apstākjos vai tiek citādi regulēta, vai tiek veikta cita rīcība, nekā šeit aprakstīts, tas var izraisīt bīstama starojuma izplatīšanos.
– levērojiet, lai drošības iekārtu darbība netiktu traucēta, kā ari nenonemiet norādījumu un brīdinājumu plāksnītes.
- Pirms ierīces ekspluatācijas pārbaudiet uz ierīces redzamos bojājumus. Nedarbiniet bojātas ierīces.
– Izmantojot ieriči uz trepēm, izvairieties no nedabiskām kermana pozām. Nodrošiniet drošu stāju un pastāvīgu līdzsvaru.

513.091 ADM30 smart.book Seite 113 Donnerstag, 2 April 2021 9:36 21

lv

ADM 30 smart

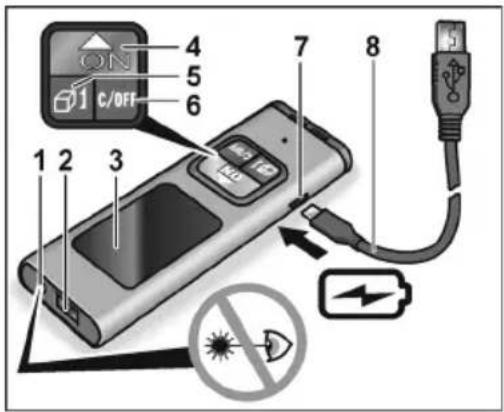

Iss apskats

ON C/OFF 1 2 3 7 8 1 2 3 B No

1 Lāzera izejas lodziņi
2 Uztveršanas lēca
3 Displejs
4 leslēgšanas taustinš/Mērīšanas taustinš/Režimā
5 Režimu taustinš
6 Izslēgšanas taustinš
7 USB lādēšanas pieslēgvieta
8 USB lādēšanas kabelis

Tehniskā informācija

Lāzera attāluma mērītājsADM 30 smart

Redzama lâzera diode 670 nm

Lāzera klase 2

Mērišanas diapazons* 0,03–30 m

Precizitate* ± 3 mm

Atseviški mērijumi (skaits) ≤ 3000

513.091 ADM30 smart.book Seite 114 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

lv

Lāzera attāluma mērītājsADM 30 smart

Temperatūras diapazons
- ekspluatācijai	0 °C ... 40 °C
- glabāšanai	-20 °C ... 60 °C

Litija polimēru akumulators 180 mAh/3,7 V

Svars 0,38 kg

* Nelabvēligos apstāklos (spilgta saules gaisma, atstarojošas virsmas) mērišanas diapazons var būt mazāks. leteicams izmantot lāzera mērkplāksni (izvēles).

Lietošanas pamācība

BRĪDINĀJUMS!

• Nevērsiet lāzera staru uz cilvēkiem vai dzīvniekiem.
• Neskatieties lāzera starā
• Staru celā nelieciet optiskos instrumentus.
  Sis mērinstruments rada lāzera starojumu, kas var apžilbināt cilvēkus.

NORĀDĪJUMS

Piegādes brīdī akumulators ir tikai dalēji uzlādēts. Pirms pirmās lietošanas reizes uzlādējiet akumulatoru pilnībā. Svarīgākie lietošanas soli izklāstīti attēlos šīs instrukcijas beigās.

Sk. no 124. lpp.

Ierīces ieslēgšana un izslēgšana ...... 124

Mērvienības iestatīšana 126

Atsauces punkta izvēle 128

Mērišanas režīma iestatīšana 130

Garuma mērīšana 132

Ilgstoša mērīšana 134

Signāla skaṇas ieslēgšana un izslēgšana ..... 136

Apgaismojuma ieslēgšana/izslēgšana .... 138

Precizitātes pārbaude 140

lv

ADM 30 smart

Precizitātes pārbaude

Ilgstošas precizitātes nodrošināšanai tiek ieteikta regulāra ierīces pārbaude.

Precizitātes noviržu gadījumā no pielaujamā tolerances diapazona nododiet ierīci ražotāja autorizētā tehniskā servisa darbnīcā.

lerīces justēšanu drīkst veikt tikai autorizēti speciālisti. Nepieciešamie precizitātes pārbaudes soļi ir izskaidroti ar attēliem šīs lietošanas pamācības beigās. Sk. no 140. lpp.

Tehniskā apkope un kopšana

levērot tālāk minētos norādījumus.

• Ar mērinstrumentu apieties uzmanīgi un sargāt to no triecieniem, vibrācijas, galējām temperatūrām.
• Neskarties ar pirkstiem pie uztveršanas lēcas.
• Tirīšanai izmantot tikai mīkstu, sausu drāniņu.
• Nekad neiemērciet mērinstrumentu ūdenī vai citos škīdrumos.
• Glabājiet mērinstrumentu sausā vietā.

– Mērinstrumenta remonta veikšanu uzticiet tikai kvalificētiem speciālistiem, un tas jāveic tikai ar oriģinālajām rezerves detalām.

Tādējādi tiks saglabāta mērinstrumenta drošība.

Norādījumi par utilizāciju

Tikai ES valstim.

Nelikvidējiet elektroinstrumentus kopā ar sadzīves atkritumiem!

Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām” un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otreizējai, vidi saudzējošai pāstrādei.

Izmešanas sadzīves atkritumos vietā nododiet izejvielu škirošanas punktā.

Ierīcei, aprīkojumam un iepakojumam nepieciešama vides aizsardzības noteikumiem atbilstoša utilizēšana. Plastmasas detaļas ir apzīmētas šķirošanai atkārtotai pārstrādei.

513.091 ADM30 smart.book Seite 116 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

lv

BRĪDINĀJUMS!

Nemetiet akumulatorus/baterijas sadzīves atkritumos, ugunī vaiūdenī. Neatveriet nolietotus akumulatorus.

Tikai ES valstim.

Saskaņā ar 2006/66/EK direktīvu bojātus vai nolietotus akumulatorus/baterijas jāpārstrādā.

NORĀDĪJUMS

Informāciju par ienīces likvidēšanas iespejām var sanemt specializētajā veikalā.

116
