NÁVOD NA OBSLUHU Solo CS 4235 AL-KO

1.2 Vysvetlenie symbolov a signálne slo-

vá .......................................................257 2 Popis výrobku .......................................... 257

2.1 Používanie v súlade s určením .......... 257

2.2 Možné predvídateľné chybné použitie258

2.4.2 Brzda reťaze/strmeň brzdy reťa-

2.7 Prehľad výrobku (01).......................... 259

3.1.1 Bezpečnosť pracovného miesta .. 260

3.1.2 Bezpečnosť elektrických súčastí . 260

3.1.3 Bezpečnosť osôb......................... 260

3.1.4 Používanie a zaobchádzanie s

elektrickým náradím .................... 261

3.1.5 Používanie a zaobchádzanie s

akumulátorovým náradím ............ 261

3.1.6 Servis........................................... 261

3.2 Bezpečnostné upozornenia pre reťa-

zové píly ............................................. 262

3.3 Príčiny a zabránenie spätnému rázu.. 262

3.6 Pokyny k bezpečnému vykonávaniu

3.6.3 Vibračné zaťaženie...................... 264

5.2 Doplnenie reťazového oleja (08) ........267

5.3 Funkčný test reťazovej brzdy..............268

6.3 Vloženie/vybratie akumulátora (14) ....269

6.7 Zvýšenie alebo zníženie rýchlosti re-

8.3 Čistenie vnútorného priestoru reťazo-

vého kolesa ........................................273

8.4 Demontáž rýchloupínacieho zariade-

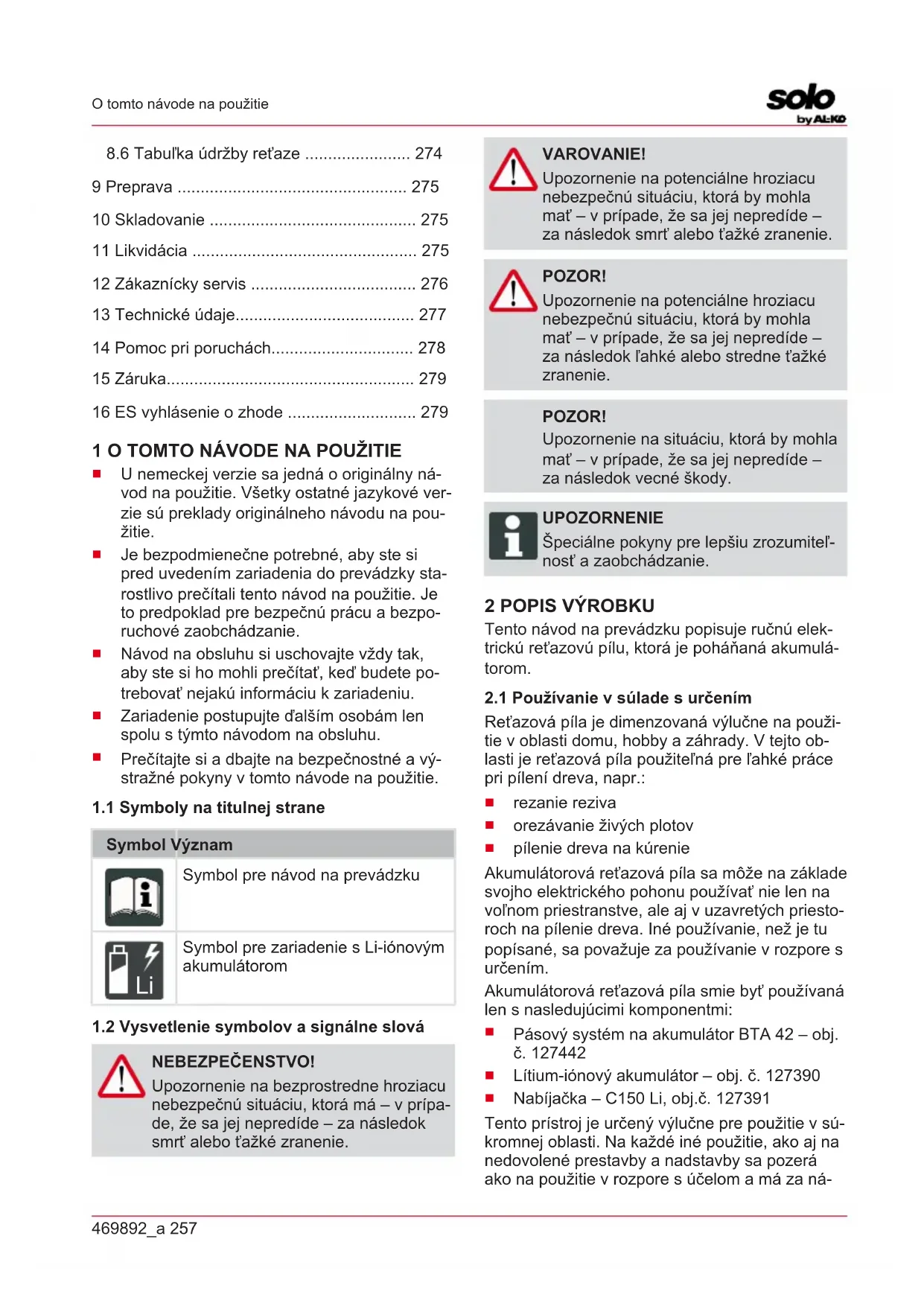

U nemeckej verzie sa jedná o originálny ná- vod na použitie. Všetky ostatné jazykové ver- zie sú preklady originálneho návodu na pou- žitie.

Je bezpodmienečne potrebné, aby ste si pred uvedením zariadenia do prevádzky sta- rostlivo prečítali tento návod na použitie. Je to predpoklad pre bezpečnú prácu a bezpo- ruchové zaobchádzanie.

Návod na obsluhu si uschovajte vždy tak, aby ste si ho mohli prečítať, keď budete po- trebovať nejakú informáciu k zariadeniu.

Symbol pre zariadenie s Li-iónovým akumulátorom

1.2 Vysvetlenie symbolov a signálne slová

NEBEZPEČENSTVO! Upozornenie na bezprostredne hroziacu nebezpečnú situáciu, ktorá má – v prípa- de, že sa jej nepredíde – za následok smrť alebo ťažké zranenie. VAROVANIE! Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mať – v prípade, že sa jej nepredíde – za následok smrť alebo ťažké zranenie. POZOR! Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mať – v prípade, že sa jej nepredíde – za následok ľahké alebo stredne ťažké zranenie. POZOR! Upozornenie na situáciu, ktorá by mohla mať – v prípade, že sa jej nepredíde – za následok vecné škody. UPOZORNENIE Špeciálne pokyny pre lepšiu zrozumiteľ- nosť a zaobchádzanie.

Tento návod na prevádzku popisuje ručnú elek- trickú reťazovú pílu, ktorá je poháňaná akumulá- torom.

2.1 Používanie v súlade s určením

Reťazová píla je dimenzovaná výlučne na použi- tie v oblasti domu, hobby a záhrady. V tejto ob- lasti je reťazová píla použiteľná pre ľahké práce pri pílení dreva, napr.:

pílenie dreva na kúrenie Akumulátorová reťazová píla sa môže na základe svojho elektrického pohonu používať nie len na voľnom priestranstve, ale aj v uzavretých priesto- roch na pílenie dreva. Iné používanie, než je tu popísané, sa považuje za používanie v rozpore s určením. Akumulátorová reťazová píla smie byť používaná len s nasledujúcimi komponentmi:

Lítium-iónový akumulátor – obj. č. 127390

Nabíjačka – C150 Li, obj.č. 127391 Tento prístroj je určený výlučne pre použitie v sú- kromnej oblasti. Na každé iné použitie, ako aj na nedovolené prestavby a nadstavby sa pozerá ako na použitie v rozpore s účelom a má za ná-SK 258 CS 4235 Popis výrobku sledok prepadnutie záruky, ako aj stratu zhody (označenie CE) a odmietnutie akejkoľvek zodpo- vednosti voči škodám používateľa alebo tretej osoby zo strany výrobcu. POZOR! Nebezpečenstvo zranenia v dôsledku použitia v rozpore s určením! Ak sa reťazovou pílou píli drevo, ktoré obsahuje cudzie predmety alebo iné ma- teriály, môže dôjsť k zraneniu.

Reťazovú pílu používajte iba na ľah- ké práce pri pílení dreva.

2.2 Možné predvídateľné chybné použitie

Nepíľte vetvy, ktoré sa nachádzajú priamo alebo pod ostrým uhlom nad používateľom alebo inými osobami.

Na mazanie reťazovej píly nepoužívajte starý alebo minerálny olej.

Zariadenie nepoužívajte vo výbušnom pro- stredí.

Aj pri používaní zariadenia v súlade s určením môže zostať zvyškové riziko, ktoré sa nedá vylú- čiť. V dôsledku druhu a konštrukcie zariadenia sa nedajú vylúčiť nasledujúce nebezpečenstvá.

Kontakt s voľne prístupnými zubmi reťaze (nebezpečenstvo porezania).

Prístup k otáčajúcej sa reťazi (nebezpečen- stvo porezania).

Náhly a nepredvídateľný pohyb rezacej časti (nebezpečenstvo porezania).

Uvoľnenie dielov rezajúcich drevo.

Obmedzenie sluchu počas práce, ak sa ne- používa ochrana sluchu.

2.4 Bezpečnostné a ochranné zariadenia

VAROVANIE! Nebezpečenstvo vážnych zranení v dôsledku manipulácie s bezpečnost- nými a ochrannými zariadeniami Na základe manipulácie s bezpečnost- nými a ochrannými zariadeniami môže pri práci s reťazovou pílou dôjsť k váž- nym zraneniam.

Tieto bezpečnostné a ochranné za- riadenia nikdy neodstavujte mimo prevádzku!

S reťazovou pílou pracujte iba v prí- pade, ak správne fungujú všetky bezpečnostné a ochranné zariade- nia.

2.4.1 Ochrana proti zapnutiu

Ak obsluha viackrát za sebou zrýchli reťazovú pí- lu, táto sa na niekoľko sekúnd vypne, aby sa chránila elektronika a reťaz píly. V takom prípade počkajte, kým sa dá reťazová píla opäť zapnúť.

2.4.2 Brzda reťaze/strmeň brzdy reťaze

Reťazová píla má ručnú brzdu reťaze, ktorá sa aktivuje napr. pri spätnom ráze (kickback) pro- stredníctvom strmeňa brzdy reťaze. Pri aktivácii brzdy reťaze sa reťaz píly a motor okamžite za- stavia.

2.4.3 Ochrana proti preťaženiu

Reťazová píla je vybavená ochranným vypína- čom v prípade preťaženia, ktorý pri preťažení pílu vypne. Po krátkej fáze ochladenia je možné reťazovú pí- lu opäť zapnúť.

Akumulátorová reťazová píla je určená na pre- vádzku s lítium-iónovým akumulátorom Power- Flex (obj. č. 127390). Na nabíjanie akumulátora je potrebná nabíjačka akumulátorov PowerFlex (obj. č.127391). POZOR! Nebezpečenstvo poškodenia prístroja a akumulátora Ak sa prístroj prevádzkuje s nevhodným akumulátorom, môže dojsť k poškodeniu prístroja a akumulátora.

Prístroj prevádzkujte len s predpísa- ným akumulátorom. UPOZORNENIE Akumulátor, nabíjačka a systém popru- hov nie sú súčasťou dodávky a preto musia byť zakúpené zvlášť. Po vybalení skontrolujte, či boli dodané všetky konštrukčné diely.

Č. Konštrukčná časť 1 Akumulátorová reťazová píla 2 Vodiaca lišta 3 Ochrana reťaze 4 Reťaz píly 5 Návod na použitie

2.7 Prehľad výrobku (01)

Č. Konštrukčná časť 1 Ochrana reťaze 2 Vodiaca lišta 3 Reťaz píly 4 Ozubený doraz 5 Strmeň brzdy reťaze 6 Oblúková rukoväť 7 Uzáver nádrže na olej mazania reťaze 8 Ovládací panel režimu Eco/Power 9 Zadná rukoväť 10 Plynová páka 11 Tlačidlo blokovania pridávania plynu 12 Okno priezoru nádrže na olej mazania reťazeSK 260 CS 4235 Bezpečnostné pokyny Č. Konštrukčná časť 13 Zásuvka pripojovacieho kábla akumu- látora 14 Kryt reťazového ozubeného kolesa 15 Rýchloupínacie zariadenie s centrál- nym uzáverom a otočným krúžkom 16 Akumulátor* 17 Nabíjačka* 18 Pásový systém na akumulátor so spo- jovacím káblom* *: Nie je súčasťou im dodávky, ale je dostupný pod nižšie uvedenými objednacími číslami:

Lítium-iónový akumulátor – obj. č. 127390

elektrické náradie VAROVANIE! Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbania pri dodržiavaní bezpečnost- ných upozornení a pokynov môžu zaprí- činiť zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.

Všetky bezpečnostné upozornenia a pokyny uschovajte pre budúcnosť. Pojem „Elektrické náradie“ používaný v bezpeč- nostných upozorneniach sa vzťahuje na elektric- ké náradie poháňané zo siete (so sieťovým káb- lom) a na elektrické náradie poháňané akumulá- torom (bez sieťového kábla).

3.1.1 Bezpečnosť pracovného miesta

Udržiavajte vaše pracovné prostredie čis- té a dobre osvetlené. Neporiadok alebo ne- osvetlené pracovné oblasti môžu viesť k ne- hodám.

S elektrickým náradím nepracujte prostre- dí ohrozenom výbuchom, v ktorom sa na- chádzajú horľavé kvapaliny, plyny alebo prachy. Elektrické náradie vytvára iskry, kto- ré by mohli zapáliť prach alebo pary.

Počas používania elektrického náradia dbajte na bezpečnú vzdialenosť detí a iných osôb. Pri rozptýlení môžete stratiť kontrolu nad elektrickým náradím.

3.1.2 Bezpečnosť elektrických súčastí

Zástrčka elektrického zariadenia musí byť vhodná pre danú zásuvku. Zástrčka sa ne- smie žiadnym spôsobom meniť. Nepouží- vajte zástrčkové adaptéry spolu s elektric- kým náradím s ochranným uzemnením. Nezmenené zástrčky a vhodné zásuvky zni- žujú riziko zásahu elektrickým prúdom.

Vyhýbajte sa telesnému kontaktu s uzem- nenými povrchmi ako sú rúry, kúrenia, sporáky a chladničky. Existuje zvýšené rizi- ko zásahu elektrickým prúdom, keď je vaše telo uzemnené.

S elektrickým náradím sa vyhýbajte dažďu a vlhku. Vniknutie vody do elektrického nára- dia zvyšuje riziko zásahu elektrickým prú- dom.

Kábel nepoužívajte v rozpore s určením, na nosenie elektrického náradia, vešanie alebo na vytiahnutie zástrčky zo zásuvky. Kábel držte v bezpečnej vzdialenosti od horúčavy, oleja, ostrých hrán alebo pohy- bujúcich sa častí zariadenia. Poškodené alebo zamotané káble zvyšujúc riziko zásahu elektrickým prúdom.

Ak s elektrickým náradím pracujete von- ku, používajte len také predlžovacie káble, ktoré sú vhodné aj do vonkajšieho pros- tredia. Použitie predlžovacieho kábla vhod- ného do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.

3.1.3 Bezpečnosť osôb

Buďte opatrný, dávajte pozor na to,čo ro- bíte, a pracujte s elektrickým náradím s rozumom. Nepoužívajte elektrické nára- die, keď ste unavený alebo pod vplyvom drog, alkoholu alebo liekov. Moment nepo- zornosti pri používaní elektrického náradia môže viesť k vážnym poraneniam.

Noste osobné ochranné prostriedky a vždy noste ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako pra- chová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu,469892_a 261 Bezpečnostné pokyny podľa druhu a použitia elektrického náradia, znižuje riziko zranení.

Vyhýbajte sa neúmyselnému uvedeniu do prevádzky. Pred pripojením elektrického náradia k elektrickej sieti a/alebo k aku- mulátoru, resp. pred jeho zdvihnutím ale- bo prenášaním sa uistite, že elektrické ná- radie je vypnuté. Ak máte pri prenášaní elektrického náradia prst na spínači alebo ak elektrické náradie pripájate k elektrickému napájaniu v zapnutom stave, môže to viesť k nehodám.

Pred zapnutím elektrického náradia od- stráňte nastavovacie nástroje alebo skrut- kovače. Nástroj alebo kľúč, ktorý sa nachá- dza v točiacej sa časti prístroja, môže viesť k zraneniam.

Vyhýbajte sa abnormálnemu držaniu tela. Postarajte sa o bezpečný postoj a udržia- vajte vždy rovnováhu. Tým môžete elektric- ké náradie v neočakávaných situáciách lep- šie kontrolovať.

Noste vhodný odev. Nenoste príliš široký odev alebo ozdoby. Vlasy a odev držte mi- mo pohyblivých dielov. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohyb- livými dielmi.

Ak sa dajú namontovať zariadenia na od- sávania a zachytávanie prachu, ubezpečte sa, že sú pripojené a že sa používajú správne. Používanie odsávania prachu mô- že znížiť ohrozenie spôsobené prachom.

3.1.4 Používanie a zaobchádzanie s

Zariadenie nepreťažujte. Na svoju prácu používajte elektrické náradie na to určené. S vhodným elektrickým náradím budete pra- covať lepšie a bezpečnejšie v uvedenom roz- sahu výkonu.

Nepoužívajte elektrické náradie, ktorého spínač je pokazený. Elektrické náradie, kto- ré sa nedá zapnúť alebo vypnúť, je nebez- pečné a musí sa opraviť.

Vytiahnite zástrčku zo zásuvky a/alebo odstráňte akumulátor, predtým než vyko- náte nastavenia zariadenia, vymeníte ná- hradné diely alebo zariadenie odložíte. To- to bezpečnostné opatrenie zabraňujte ne- úmyselnému spusteniu elektrického náradia.

Nepoužívané elektrické náradie uchová- vajte mimo dosahu detí. Nenechajte zaria- denie obsluhovať osobami, ktoré s ním nie sú oboznámené a nečítali tento návod. Elektrické náradie je nebezpečné, keď ho po- užívajú neskúsené osoby.

Elektrické náradie ošetrujte starostlivo. Kontrolujte, či pohyblivé časti bezchybne fungujú a nezasekávajú sa, či nie sú nie- ktoré diely zlomené alebo poškodené tak, že by to negatívne ovplyvnilo funkčnosť elektrického náradia. Nechajte poškodené diely pred použitím zariadenia opraviť. Mnoho úrazov má príčinu v nesprávne vyko- nanej údržbe elektrického náradia.

Rezacie nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezacie nástroje s ostrými reznými hranami sa menej zasekáva- jú a dajú sa ľahšie viesť.

Elektrické náradie, príslušenstvo, vložené nástroje atď. podľa týchto pokynov. Zohľadnite pri tom pracovné podmienka a činnosť, ktorá sa má vykonať. Použitie elektrického náradia na iné použitie ako je ur- čené, môže viesť k nebezpečným situáciám.

3.1.5 Používanie a zaobchádzanie s

akumulátorovým náradím

Akumulátory nabíjajte len v nabíjačkách, ktoré sú odporúčané výrobcom. Nabíjač- ke, ktorá je vhodná pre určitý druh akumulá- torov, hrozí nebezpečenstvo požiaru, ak sa bude používať s inými akumulátormi.

Do elektrických náradí používajte len aku- mulátory, ktoré sú na to určené. Používa- nie iných akumulátorov môže viesť k zrane- niam a nebezpečenstvu vzniku požiaru.

Nepoužívaný akumulátor uchovávajte v bezpečnej vzdialenosti od kancelárskych spiniek, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobiť premostenie kon- taktov. Skrat medzi kontaktmi akumulátora môžu mať za následok popáleniny alebo po- žiar.

Pri nesprávnom použití môže z akumulá- tora vytekať kvapalina. Zabráňte kontaktu s ňou. Pri náhodnom kontakte opláchnite vodou. Ak sa kvapalina dostane do očí, vyhľadajte aj lekársku pomoc. Vytekajúca kvapalina akumulátora môže viesť k podráž- deniu kože alebo popáleninám.

Elektrické náradie si pre svoju bezpeč- nosť nechajte opraviť len od kvalifikova- ného odborníka a s originálnymi náhrad-SK 262 CS 4235 Bezpečnostné pokyny nými dielmi. Tým sa zabezpečí, že bezpeč- nosť prístroja zostane zachovaná.

Pri zapnutej píle majte všetky časti tela vzdialené od pílovej reťaze. Pred naštarto- vaním píly sa ubezpečte, že sa pílová re- ťaz ničoho nedotýka. Moment nepozornosti pri používaní reťazovej píly môže viesť k to- mu, že pílová reťaz zachytí odev alebo časti tela.

Reťazovú pílu držte vždy svojou pravou rukou za zadnú rukoväť a ľavou rukou za prednú rukoväť. Držanie reťazovej píly v opačnom pracovnom postoji zvyšuje riziko zranení a nesmie sa používať.

Elektrické náradie sa smie držať len za izolovanú plochu rukoväte, lebo inak by mohlo dôjsť k dotyku s vedeniami zakry- tými reťazou píly. Reťaze píly, ktoré sa do- týkajú drôtu pod elektrickým napätím, spôso- bia, že kovové diely elektrického náradia bu- dú pod napätím a mohlo by dôjsť k zásahu obsluhy elektrickým prúdom.

Noste ochranné okuliare a ochranu slu- chu. Odporúča sa použitie ďalších ochranných prostriedkov na hlavu, ruky, nohy a chodidlá. Vhodný ochranný odev znižuje nebezpečenstvo zranenia v dôsledku odlietajúcich pilín a náhodného dotyku pílovej reťaze.

S reťazovou pílou nepracujte na strome. Pri prevádzke na strome hrozí nebezpečen- stvo zranenia.

Vždy dbajte na pevný postoj a reťazovú pílu používajte vždy len na pevnom, bez- pečnom a rovnom povrchu. Šmykľavý po- vrch alebo nestabilné stanoviská, ako státie na rebríku, môžu viesť k strate rovnováhy alebo k strate kontroly nad reťazovou pílou.

Pri rezaní konára, ktorý je napnutý, počí- tajte s jeho spätným pohybom. Keď sa pnutie v drevených vlákien uvoľní, napnutý konár môže zasiahnuť obsluhujúcu osobu a/ alebo spôsobiť stratu kontroly nad reťazovou pílou.

Buďte zvlášť pozorný pri rezaní krovia a mladých stromov. Tenký materiál sa môže zachytiť v pílovej reťazi a môže vás udrieť alebo vyviesť z rovnováhy.

Reťazovú pílu noste za predné držalo vo vypnutom stave, pílovú reťaz otočte sme- rom od tela. Pri preprave a uskladnení re- ťazovej píly na ňu vždy natiahnite ochran- ný kryt. Starostlivé zaobchádzanie s reťazo- vou pílou znižuje pravdepodobnosť neúmy- selného dotyku s pohybujúcou sa pílovou re- ťazou.

Riaďte sa pokynmi ohľadom mazania, napnutia reťaze a výmeny príslušenstva. Neodborne napnutá alebo namazaná reťaz sa môže roztrhnúť alebo zvýšiť riziko spätné- ho rázu.

Rukoväte udržiavajte suché, čisté a bez oleja a tuku. Mastné, olejové rukoväte sú šmykľavé a vedú k strate kontroly.

Píľte len drevo. Reťazovú pílu nepoužívaj- te na práce, na ktoré nie je určená. Prí- klad: Reťazovú pílu nepoužívajte na píle- nie plastu, muriva alebo stavebných mate- riálov, ktoré nie sú z dreva. Používanie re- ťazovej píly na práce v rozpore s určením môže viesť k nebezpečným situáciám.

3.3 Príčiny a zabránenie spätnému rázu

Spätný ráz sa môže vyskytnúť, keď sa špička vo- diacej lišty dotkne nejakého predmetu alebo keď sa drevo ohne a pílová reťaz sa zasekne v reze. Dotyk so špičkou lišty môže v niektorých prípa- doch viesť k neočakávanej reakcii smerom doza- du, pri ktorej sa vodiaca lišta náhle pohne sme- rom hore a k obsluhujúcej osobe. Zaseknutie pílovej reťaze na hornej hrane vodia- cej lišty môže lištu prudko hodiť dozadu smerom k obsluhe. Každá z týchto reakcií môže viesť k strate kontro- ly nad pílou a môže spôsobiť ťažké zranenie. Ne- spoliehajte sa výlučne na bezpečnostné zariade- nia zabudované v reťazovej píle. Ako používateľ reťazovej píly by ste mali vykonať rôzne opatre- nia, aby ste mohli pracovať bez nehôd a zranení. Spätný ráz je dôsledkom nesprávneho alebo chybného používania elektrického náradia. Je možné mu zabrániť vhodnými preventívnymi opatreniami, ako je to popísané ďalej:

Pílu držte pevne oboma rukami, pričom palce a prsty obopínajú rukoväte reťazo- vej píly. Telo a paže uveďte do takej polo- hy, v ktorej dokážete odolať silám pri spätnom ráze. Po vykonaní vhodných opat- rení môže obsluhujúca osoba ovládať sily spätného rázu. Reťazovú pílu nikdy nepúš- ťajte.

Vždy používajte náhradné lišty a pílové re- ťaze predpísané výrobcom. Nesprávne ná- hradné lišty a pílové reťaze môžu viesť k roz- trhnutiu reťaze a/alebo k spätnému rázu.

Za účelom brúsenia a údržby pílovej reťa- ze dodržiavajte pokyny výrobcu. Príliš níz- ke obmedzovače hĺbky zvyšujú sklon k spät- nému rázu.

3.4 Bezpečnostné pokyny k akumulátoru

Táto časť návodu predstavuje všetky základné bezpečnostné a výstražné pokyny, ktoré musia byť dodržané pri používaní akumulátora. Prečítaj- te si tieto pokyny!

Akumulátor používajte len v súlade s urče- ním, tzn. do prístrojov firmy AL-KO, ktoré sú poháňané akumulátorom. Akumulátor nabí- jajte len na to určenou nabíjačkou AL-KO.

Nový akumulátor vybaľte z originálneho bale- nia až vtedy, keď sa má použiť.

Pred prvým použitím akumulátor úplne nabite a vždy používajte na to určenú nabíjačku. Dodržiavajte pokyny k nabíjaniu akumulátora uvedené v tomto návode na použitie.

Nepoužívajte akumulátor v prostrediach s ne- bezpečenstvom výbuchu a požiaru.

Pri používaní akumulátora s prístrojom nevy- stavujte akumulátor mokrému a vlhkému pro- strediu.

Chráňte akumulátor pred horúčavou, olejom a ohňom, aby sa nepoškodil a aby z neho ne- mohli uniknúť pary a elektrolyt.

Nepoužívajte znečistený alebo mokrý akumu- látor. Pred použitím akumulátor očistite a osušte suchou, čistou handrou.

Nabitý a nepoužívaný akumulátor chráňte pred stretom s kovovými predmetmi, aby sa neporušili kontakty (napr. kancelárske spinky, mince, kľúče, klince, skrutky). Skrat môže spôsobiť popáleniny alebo môže vzniknúť po- žiar.

Pri nesprávnom používaní a v prípade poško- denia akumulátora z neho môžu uniknúť pary alebo elektrolyt. Priestor dostatočne vyvetraj- te a v prípade ťažkostí vyhľadajte lekára. V prípade kontaktu s kvapalinou elektrolytu tento dôkladne umyte a dôkladne si vyplách- nite oči. Potom vyhľadajte lekára.

Nepovolané osoby smú tento akumulátor po- užívať iba v prípade, že sú pod dozorom oso- by, ktorá zodpovedá za ich bezpečnosť, ale- bo ak im táto osoba vysvetlila, ako sa má akumulátor používať. Neoprávnené osoby sú napr.:

osoby (vrátane detí) s obmedzenými fy- zickými, zmyslovými alebo duševnými schopnosťami.

osoby, ktoré nemajú s akumulátorom žiadne skúsenosti a/alebo nedisponujú žiadnymi znalosťami o ňom.

Deti musia byť pod dozorom a musia byť po- učené o tom, že akumulátor nie je na hranie.

Vytiahnite akumulátor z poháňaných prístro- jov, ak sa tieto už nebudú nepoužívať.

Nepoužívaný akumulátor vysušte a uskladni- te na zamknutom mieste. Chráňte ho pred horúčavou a priamym slnečným žiarením. Neoprávnené osoby a deti nesmú mať ku akumulátoru prístup.

3.5 Bezpečnostné pokyny k nabíjačke

Táto časť návodu predstavuje všetky základné bezpečnostné a výstražné pokyny, ktoré musia byť pri používaní nabíjačky dodržané. Prečítajte si tieto pokyny!

Zariadenie používajte iba v súlade s určením, tzn. pre nabíjanie na to určeného akumuláto- ra. Do nabíjačky vkladajte len originálne aku- mulátory od firmy AL-KO.

Pred každým použitím skontrolujte, či nie sú celé zariadenie, ako aj sieťový kábel a priestor pre batériu poškodené. Zariadenie používajte iba v nezávadnom stave.

Akumulátor nepoužívajte v prostrediach s ne- bezpečenstvom výbuchu a požiaru.

Sieťový kábel používajte iba na pripojenie nabíjačky, na žiadne iné účely nie je určený. Nabíjačku neprenášajte za sieťový kábel, a sieťovú zástrčku nevyťahujte z elektrickej zá- suvky tak, že ju vytrhnete za sieťový kábel.

Nepoužívajte znečistenú alebo mokrú nabí- jačku ani akumulátor. Pred použitím zariade- nie a akumulátor očistite a osušte.

Zariadenie si pre svoju bezpečnosť nechajte opraviť len kvalifikovaným odborníkom a s použitím originálnych náhradných dielov.

Takéto osoby smú zariadenie používať iba v prípade, že sú pod dozorom osoby, ktorá zodpovedá za ich bezpečnosť, alebo ak im táto osoba vysvetlila, ako sa má akumulátor používať. Neoprávnené osoby sú napr.:

osoby (vrátane detí) s obmedzenými fy- zickými, zmyslovými alebo duševnými schopnosťami

osoby, ktoré nemajú so zariadením žiad- ne skúsenosti a/alebo nedisponujú žiad- nymi znalosťami o ňom.

Deti musia byť pod dozorom a musia byť po- učené o tom, že zariadenie nie je na hranie.

Nepoužívaný prístroj vysušte a uskladnite na zamknutom mieste. Neoprávnené osoby a deti nesmú mať k zariadeniu prístup.

3.6 Pokyny k bezpečnému vykonávaniu

Dodržiavajte bezpečnostné predpisy prísluš- nej krajiny, napr. profesných združení, sociál- nych poisťovní, úradov ochrany zdravia a bezpečnosti pri práci.

Pracujte iba pri dostatočnom dennom svetle alebo umelom osvetlení.

Pracovný priestor udržiavajte voľný bez pred- metov (napr. piliny) – nebezpečenstvo potknutia.

Používateľ je zodpovedný za nehody s inými osobami a ich vlastníctvom.

Ak pracujete s reťazovou pílou prvýkrát:

Požiadajte predajcu alebo iného odborní- ka, aby vám vysvetlil používanie reťazo- vej píly alebo sa zúčastnite kurzu.

Pred prvým použitím si minimálne pre- cvičte rezanie dreva guľatiny na koze na rezanie dreva alebo podstavci.

Mladiství mladší ako 16 rokov alebo osoby, ktoré nie sú oboznámené s návodom na ob- sluhu, zariadenie nesmú používať.

Osoba pracujúca s reťazovou pílou musí byť odpočinutá, zdravá a v dobrej kondícii. Oso- by, ktoré sa zo zdravotných dôvodov nesmú namáhať, sa musia opýtať lekára, či môžu pracovať s reťazovou pílou.

3.6.2 Doby prevádzky

Dodržiavajte predpisy príslušnej krajiny určujúce doby prevádzky reťazových píl. Doby prevádzky reťazových píl môžu byť obmedzené národnými a miestnymi predpismi.

3.6.3 Vibračné zaťaženie

VAROVANIE! Nebezpečenstvo kvôli vibráciám Skutočná hodnota vibračnej emisie pri použití prístroja sa môže líšiť od výrob- com uvedenej hodnoty. Pred použitím, resp. počas používania zohľadnite na- sledujúce ovplyvňujúce faktory:

Je prístroj použitý v súlade s jeho ur- čením?

Je materiál rezaný, resp. opracova- ný správnym spôsobom?

Je prístroj v riadnom prevádzkovom stave?

Je rezný nástroj riadne naostrený, resp. je namontovaný správny rezný nástroj?

Sú držiaky a prípadné protivibračné držiaky namontované a sú pevne spojené s prístrojom?

Zariadenie používajte len pri otáčkach moto- ra, ktoré sú potrebné na vykonanie danej prá- ce. Vyhýbajte sa používaniu maximálneho počtu otáčok, aby ste znížili hluk a vibrácie.

V prípade nesprávneho použitia a údržby sa môže zvýšiť hlučnosť a vibrácia zariadenia. To vedie k poškodeniu zdravia. V tomto prí-469892_a 265 Bezpečnostné pokyny pade zariadenie okamžite vypnite a nechajte ho opraviť v autorizovanom servise.

Stupeň vibračného zaťaženia závisí od vyko- návanej práce, resp. použitia zariadenia. Od- hadnite toto zaťaženie a zaraďte dostatočné pracovné prestávky. Týmto sa podstatne zní- ži vibračné zaťaženie počas celej pracovnej doby.

Pri dlhšom používaní je používateľ vystavený vibráciám, čo môže spôsobiť obehové prob- lémy („biele prsty“). Za účelom zníženia tohto rizika noste pracovné rukavice a udržiavajte ruky teplé. Ak zbadáte symptómy „bielych prstov“, okamžite vyhľadajte lekársku pomoc. K týmto symptómom patria: necitlivosť, strata citlivosti, mravčenie, svrbenie, bolesť, strata sily, zmena farby alebo stavu pokožky. Tými- to symptómami sú spravidla postihnuté prsty, dlane alebo tep. Pri nízkych teplotách (cca pod 10°C) je nebezpečenstvo väčšie.

Počas pracovného dňa zaraďte dlhšie pre- stávky, aby ste si odpočinuli od hluku a vibrá- cií. Prácu naplánujte tak, aby použitie zaria- dení so silnými vibráciami bolo rozdelené na viac dní.

Ak sa počas používania zariadenia necítite dobre alebo zbadáte zmenu farby pokožky na rukách, okamžite prerušte prácu. Zaraďte dostatočné pracovné prestávky. Bez dosta- točných pracovných prestávok môže dôjsť k vibračnému syndrómu dlaní a paží.

Minimalizujte riziko vystavenia vibráciám. Za- riadenie ošetrujte podľa pokynov návodu na použitie.

V prípade častého používania zariadenia kontaktujte obchodného zástupcu ohľadom zabezpečenia protivibračného príslušenstva (napr. držiaky).

V pracovnom pláne určite, ako sa má obme- dziť vibračné zaťaženie.

3.6.4 Zaťaženie hlukom

Pri práci s týmto zariadením sa nedá vyhnúť urči- tému zaťaženiu hlukom. Hlučné práce vykonávaj- te v povolených a na to určených obdobiach. Do- držiavajte aj prípadné oddychové časy a vykoná- vanie prác obmedzte na nevyhnutnú dobu. V zá- ujme Vašej osobnej ochrany a ochrany osôb, kto- ré sa zdržiavajú v blízkosti, sa musí nosiť vhodná ochrana sluchu.

3.6.5 Práce s reťazovou pílou

VAROVANIE! Nebezpečenstvo vážnych zranení. Použitie neúplne zmontovanej reťazovej píly môže mať za následok vážne zrane- nia.

Reťazovú pílu používajte len po jej úplnom zmontovaní.

Pred každým použitím vykonajte vi- zuálnu kontrolu, aby ste zistili, či je reťazová píla úplná a či na nej nie sú žiadne poškodené, opotrebované alebo uvoľnené súčiastky. Bezpeč- nostné a ochranné prvky musia byť nedotknuté. VAROVANIE! Nebezpečenstvo zranenia v dôsledku neúmyselne spustenej reťazovej píly Neúmyselne spustená reťazová píla mô- že viesť k vážnym zraneniam. Preto akumulátor vyberte v prípade:

prác na reznej časti zariadenia,

opustenia reťazovej píly,

Vždy majte pre prípadné zranenia pripravenú lekárničku na prvú pomoc.

Vyhýbajte sa dotyku kovových predmetov, ktoré sa nachádzajú v zemi alebo ktoré sú s ňou elektricky vodivo spojené.

Osobné ochranné prostriedky tvoria:

ochrana sluchu (napr. chrániče sluchu), hlavne pri každodennom vykonávaní prá- ce viac ako 2,5 hodiny

bezpečnostná obuv s drsnou podrážkou a oceľovou špicouSK 266 CS 4235 Montáž

Reťazovú pílu nepoužívajte nad výškou ra- mien, lebo potom už nie je možná bezpečná manipulácia.

Na nepoužívané reťazové píly nasaďte vždy ochranu reťaze a vyberte akumulátor.

Reťazovú pílu odkladajte len vo vypnutom stave.

Reťazovú pílu nepoužívajte na dvíhanie ale- bo pohybovanie s drevom.

Kmene, ktoré sú hrubšie ako je dĺžka rezacej časti, môžu píliť len odborníci.

Rez začínajte vždy s bežiacou reťazou píly, nikdy reťazovú pílu nezapínajte s priloženou reťazou píly.

Pílenie nevykonávajte pri daždi, snežení a búrke.

Bezpečnostné a ochranné zariadenia neod- pájajte. 4 MONTÁŽ VAROVANIE! Nebezpečenstvo vážnych zranení. Použitie neúplne zmontovanej reťazovej píly môže mať za následok vážne zrane- nia.

Reťazovú pílu používajte len po jej úplnom zmontovaní.

Pred každým použitím vykonajte vi- zuálnu kontrolu, aby ste zistili, či je reťazová píla úplná a či na nej nie sú žiadne poškodené, opotrebované alebo uvoľnené súčiastky. Bezpeč- nostné a ochranné prvky musia byť nedotknuté. POZOR! Nebezpečenstvo rezných rán. Ostré hrany pílovej reťaze môžu pri montáži spôsobiť rezné rany.

Pred montážou vyberte akumulátor.

väti strmeňa (02/a), aby sa uvoľnila brzda re- ťaze.

2. Centrálny uzáver (02/2) otáčajte oproti smeru

pohybu hodinových ručičiek a odoberte spolu s krytom (02/3).

1. Reťaz píly založte na reťazové ozubené kole-

so (03/3) a do drážky vodiacej lišty (03/1).

2. Reťaz píly veďte okolo otočnej hviezdice vo-

diacej lišty. Reťaz píly musí na spodnej stra- ne vodiacej lišty mierne prevísať.

3. Nasaďte kryt (02/3) a mierne dotiahnite cen-

trálny uzáver (02/2).

4.3 Upnutie reťaze píly (04, 05)

UPOZORNENIE Reťaz píly je správne napnutá, keď:

1. Skontrolujte osadenie reťaze píly, aby bola

správne položená na reťazovom ozubenom kolese a vo vodiacej lište.

2. Otočný krúžok (04/1) otočte smerom ku krytu

nových ručičiek (05/a). Centrálny uzáver pri- tom úplne dotiahnite alebo otočte späť o jed- nu otáčku.

4. Otočný krúžok (05/2) otočte v smere pohybu

hodinových ručičiek tak, aby bola reťaz píly, ako je popísané vyššie, správne upnutá (05/ b).

5. Centrálny uzáver (05/1) otočte v smere pohy-

bu hodinových ručičiek, kým nie je upevnený.469892_a 267 Uvedenie do prevádzky

5 UVEDENIE DO PREVÁDZKY

NEBEZPEČENSTVO! Ohrozenie života a nebezpečenstvo vážnych zranení. Neznalosť bezpečnostných pokynov a návodu k obsluhe môže spôsobiť naj- vážnejšie zranenia a dokonca usmrte- nie.

Pred použitím reťazovej píly si prečí- tajte a dodržujte všetky bezpečnost- né pokyny a návod k obsluhe tohto návodu na použitie, ako aj návody na použitie, na ktoré sa poukazuje! VAROVANIE! Nebezpečenstvo vážnych zranení. Ak sa na reťazovej píle nachádzajú po- škodené konštrukčné diely, môžu vyvo- lať vážne zranenia.

Pred každým použitím vykonajte vi- zuálnu kontrolu, aby ste zistili, či je reťazová píla úplná a či na nej nie sú žiadne poškodené, opotrebované alebo uvoľnené súčiastky. Bezpeč- nostné a ochranné prvky musia byť nedotknuté.

5.1 Nabitie akumulátora (06, 07)

POZOR! Nebezpečenstvo požiaru pri nabíjaní! Na základe ohriatia nabíjačky vzniká ne- bezpečenstvo vzniku požiaru, ak sa po- staví na ľahko zápalný podklad a nie je dostatočne vetraná.

Nabíjačku umiestnite vždy na ne- horľavý podklad a používajte ju v nehorľavom prostredí.

Ak je k dispozícii: Udržujte vetraciu drážku voľnú. UPOZORNENIE Pred prvým použitím akumulátor úplne nabite. Akumulátor sa môže dať nabíjať v akomkoľvek stave nabitia. Prerušenie nabíjania akumulátoru neškodí. UPOZORNENIE Akumulátor je počas nabíjania v nabíjač- ke na základe automatického rozpozna- nia stavu nabitia chránený pred prebíja- ním a môže tak nejaký čas, nie však na- stálo, ostať v nabíjačke. UPOZORNENIE Dodržujte samostatné návody na použi- tie akumulátora a nabíjačky.

5.2 Doplnenie reťazového oleja (08)

POZOR! Nebezpečenstvo poškodenia reťazo- vej píly Ak sa v nádrži nachádza príliš málo ale- bo vôbec žiadny reťazový olej alebo je tento zaschnutý alebo zlepený, reťazová píla sa môže vážne poškodiť. Zaschnu- tie alebo zlepenie reťazového oleja mô- že viesť k poškodeniam konštrukčných dielov vedúcich olej alebo olejového čer- padla. K poškodeniu dôjde aj v prípade, ak sa používa starý olej. Použitie starého oleja spôsobí poškodenie životného prostre- dia!

Nádrž naplňte reťazovým olejom najneskôr pri každej výmene akumu- látora. Pílová reťaz a vodiaca lišta sa pomocou systému olejničiek zásobujú počas prevádzky nepretržite olejom. Reťazový olej chráni pred koróziou a predčasným opotrebovaním. Aby bola reťaz píly dostatočne namazaná, musí byť v nádrži vždy dostatok reťazového oleja.SK 268 CS 4235 Obsluha Na mazanie reťaze píly a vodiacej lišty používajte len ekologický biologicky odbúrateľný kvalitný re- ťazový olej, prepravujte a skladujte ho v schvále- ných a označených nádobách. Pred každým začatím práce a pri každej výmene akumulátora vždy skontrolujte hladinu oleja a v prípade potreby reťazový olej doplňte:

1. Hladinu oleja kontrolujte v okne priezoru

nádrže (08/1). Olej musí byť vždy viditeľný. Minimálna a maximálna hladinu oleja sa ne- smie prekročiť.

2. Reťazový olej v prípade potreby doplňte cez

plniace hrdlo (08/2).

5.3 Funkčný test reťazovej brzdy

Reťazová píla má ručnú brzdu reťaze, ktorá sa aktivuje napr. pri spätnom ráze (kickback) pro- stredníctvom strmeňa brzdy reťaze. Pri aktivácii brzdy reťaze sa reťaz píly a motor okamžite zastavia. NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života v dôsledku nedbanlivého zaobchádza- nia! Na základe nepozornosti a nepredvída- teľných pohybov reťazovej píly dôjde k vážnym zraneniam alebo dokonca k usmrteniu.

Pri uvoľnení brzdy reťaze nestáčajte žiaden spínač. VAROVANIE! Ohrozenie života a nebezpečenstvo najvážnejších zranení v dôsledku chybnej brzdy reťaze Ak brzda reťaze nefunguje, môže dôjsť napr. pri spätnom ráze (kickback) v dô- sledku bežiacej reťaze píly k vážnym zraneniam a dokonca k usmrteniu obslu- hy.

Reťazovú pílu nezapínajte, ak je brzda reťaze chybná. V takom prípa- de nechajte skontrolovať reťazovú pílu v dielni zákazníckeho servisu.

1. Vytiahnite akumulátor (pozri Kapitola 6.3

"Vloženie/vybratie akumulátora (14)", stra- na269).

2. Na uvoľnenie brzdy reťaze potiahnite strmeň

brzdy reťaze (09/1) v smere rukoväte strme- ňa (09/2) (09/a). Pílová reťaz sa dá ručne pretiahnuť.

3. Na zapnutie brzdy reťaze zatlačte strmeň

koväť strmeňa a zadnú rukoväť.

dopredu (09/b). Reťaz píly a motor sa musia okamžite zastaviť. 6 OBSLUHA NEBEZPEČENSTVO! Ohrozenie života a nebezpečenstvo vážnych zranení. Neznalosť bezpečnostných pokynov a návodu k obsluhe môže spôsobiť najváž- nejšie zranenia a dokonca usmrtenie.

Dodržiavajte ustanovenia pre dobu prevádz- ky špecifickú pre danú krajinu.

Zadnú rukoväť chyťte a pevne držte pravou rukou a rukoväť strmeňa ľavou rukou.

Rukoväte nepúšťajte, kým je motor v pohybe.

Reťazovú pílu nepoužívajte pri:

6.1 Kontrola reťazového oleja

Postupujte podľa pozri Kapitola 5.2 "Doplnenie reťazového oleja (08)", strana267. POZOR! Nebezpečenstvo poškodenia reťazo- vej píly Ak sa v nádrži nachádza príliš málo alebo vôbec žiadny reťazový olej alebo je tento zaschnutý alebo zlepený, reťazová píla sa môže vážne poškodiť. Zaschnutie alebo zlepenie reťazového oleja môže viesť k poškodeniam konštrukčných dielov vedú- cich olej alebo olejového čerpadla. K poškodeniu dôjde aj v prípade, ak sa používa starý olej. Použitie starého oleja spôsobí poškodenie životného prostredia!

akumulátor (10) – (13) Systém popruhov na akumulátor nasaďte podľa obrázkov (10) až (13).

6.3 Vloženie/vybratie akumulátora (14)

Vloženie akumulátora

stavte podľa vodiaceho čapu a vodiacej dráž- ky zásuvky pásového systému na akumulátor (15/2), zasuňte ju a mierne otočte v smere hodinových ručičiek, kým sa aretačné tlačidlo (15/3) počuteľne nearetuje.

Druhú zástrčku spojovacieho kábla (16/1) nastav- te podľa vodiaceho čapu a vodiacej drážky pripo- jovacej zásuvky zariadenia (16/2), zasuňte (16/a) ju do zásuvky a mierne otočte v smere hodinových ručičiek, kým sa aretačné a odblokovacie tlačidlo (16/3) počuteľne nearetuje. Demontáž spojovacieho kábla

POZOR! Nebezpečenstvo poškodenia sluchu! Prevádzkou reťazovej píly dochádza k vzniku silného hluku, ktorý môže viesť k poškodeniu sluchu.

Pri práci s reťazovou pílou noste ochranu sluchu. UPOZORNENIE Pred každým zapnutím reťazovej píly uvolnite brzdu reťaze. Zapnutie motora:

1. Uvoľnite brzdu reťaze.

Uvoľnite blokovacie tlačidlo (17/1). Po spustení reťazovej píly nie je nutné držať blokovacie tla- čidlo stlačené. Blokovacie tlačidlo má zabrániť neúmyselnému naštartovaniu reťazovej píly. Vypnutie motora:

1. Uvoľnite plynovú páku (17/2).

6.6 Preskúšanie brzdy reťaze

Postupujte podľa pozri Kapitola 5.3 "Funkčný test reťazovej brzdy", strana268. VAROVANIE! Ohrozenie života a nebezpečenstvo najvážnejších zranení v dôsledku chybnej brzdy reťaze Ak brzda reťaze nefunguje, môže dôjsť napr. pri spätnom ráze (kickback) v dô- sledku bežiacej reťaze píly k vážnym zra- neniam a dokonca k usmrteniu obsluhy.

Reťazovú pílu nezapínajte, ak je brzda reťaze chybná. V takom prípa- de nechajte skontrolovať reťazovú pílu v dielni zákazníckeho servisu.SK 270 CS 4235 Správanie pri práci a technika práce

6.7 Zvýšenie alebo zníženie rýchlosti reťaze

píly [funkcia režimu Eco/Power] (18) Funkciou režimu Eco / Power je možné ľubovoľ- ne zvyšovať alebo znižovať rýchlosť reťaze píly. Pri vyššej rýchlosti (režim Power) sa skracuje prevádzková doba akumulátora.

tlačidlo (18/1). Ak sa zariadenie vypne a potom opäť zapne, spustí sa s naposledy zvoleným nastavením.

6.8 Kontrola stavu nabitia „Motion

Detection“ (07) Na vrchu akumulátora sa nachádza kontrolka stavu nabitia. Táto sa automaticky aktivuje na niekoľko sekúnd, ak zľahka potrasiete akumulá- torom.

Svieti: Akumulátor je úplne vybitý.

Opakovane bliká 1x: odstrá- niteľná chyba, napr. príliš vy- soká alebo nízka teplota.

Opakovane bliká 2x: Hardvé- rová chyba, napr. akumulátor je chybný. Zelená (07/2) Svieti: Akumulátor je nabitý cez 0%. Zelená (07/3) Svieti: Akumulátor je nabitý cez 25%. Zelená (07/4) Svieti: Akumulátor je nabitý cez 50%. Zelená (07/5) Svieti: Akumulátor je nabitý cez 75%. Počas nabíjania bliká zelená LED pre aktuálny stav nabitia. Zelené LED kontrolky pre nízke sta- vy nabitia neustále svietia. Prevádzková doba akumulátora Ak sa prevádzková doba akumulátora podstatne skráti aj napriek plnému nabitiu, akumulátor je opotrebovaný a musí sa vymeniť za nový origi- nálny akumulátor. 7 SPRÁVANIE PRI PRÁCI A TECHNIKA PRÁCE UPOZORNENIE Poľnohospodárske profesné združenie ponúka pravidelne kurzy v zaobchádza- ní s reťazovými pílami, ako aj kurzy stí- nania stromov. NEBEZPEČENSTVO! Nebezpečenstvo zranenia v dôsledku nedostatočných odborných znalostí! Nedostatočné odborné znalosti môžu viesť k vážnym zraneniam až k usmrte- niu!

Stromy smú stínať a odvetvovať len vyškolené a skúsené osoby. NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života v dôsledku roztriešteného dreva! Strhnuté drevené triesky môžu spôsobiť vážne zranenia až po usmrtenie!

Voľné triesky a úlomky dreva od- stráňte z častí, ktoré sa majú píliť.

7.1 Stínanie stromov (19, 20)

Pred použitím, resp. počas stínacích prác zohľadnite nasledujúce body:

Pri stínaní stromov je potrebné dbať na to, aby ostatné osoby neboli vystavené nebez- pečenstvu, aby neboli zasiahnuté elektrické a iné vedenia a nemohli byť spôsobené žiadne vecné škody. Ak by mal strom prísť do styku s elektrickým alebo iným vedením, je potreb- né o tom okamžite informovať príslušný ener- getický závod.

Dávajte pozor na cudzí majetok zvieratá ale- bo predmety. Tieto sa nesmú nachádzať v nebezpečnom priestore. V prípade poškode- nia okamžite Informujte majiteľa.

Bezpečná vzdialenosť medzi ostatnými pra- coviskami alebo predmetmi má byť minimál- ne 2 ½-násobok dĺžky stromu.

Posúďte smer stínania stromu. Pre smer stínania stromu je rozhodujúce aj:

prirodzený sklon stromu

poloha najväčších vetiev469892_a 271 Správanie pri práci a technika práce

rovina alebo poloha na svahu

smer vetra a rýchlosť vetra

Zabezpečte, aby sa na vopred stanovenej dráhe ústupu nenachádzali žiadne prekážky. Dráha ústupu by mala prebiehať cca 45° šik- mo smerom dozadu od smeru pádu (19).

Kmeň musí byť bez krovia, vetiev a cudzích telies (napr. nečistota, kamene, uvoľnená kôra, klince, svorky, drôt, atď.). Musia sa urobiť dva vrubové zárezy a jeden hlav- ný rez, aby sa strom zoťal.

1. Pri hlavnom a priečnom reze bezpečne

umiestnite ozubený doraz na drevo, ktoré sa má rezať.

2. Klesavý zárez (20/C) zarežte najprv vodorov-

ne, potom šikmo zhora v uhle minimálne 45°. Tým sa zabráni zaseknutiu reťazovej píly pri zasadení druhého vrubového zárezu. Klesa- vý zárez musí byť umiestnený podľa možnos- tí čo najbližšie pri zemi a v želanom smere pádu (20/E). Hĺbka zárezu by mala byť cca 1/4 priemeru kmeňa.

3. Hlavný rez (20/D) zarežte presne vodorovne

oproti klesavému zárezu. Hlavný rez sa musí zarezať vo výške 3 - 5 cm nad vodorovným vrubovým rezom.

4. Hlavný rez (20/D) napíľte tak hlboko, aby os-

tal nedorez (20/F) o veľkosti minimálne 1/10 priemeru stromu medzi klesavým zárezom (20/C) a hlavným rezom (20/D). Tento nedo- rez zabraňuje, aby sa strom otočil a padol do nesprávneho smeru. Pri priblížení hlavného rezu (20/D) k nedorezu (20/F) by mal strom začať padať. Neprepiľujte zlomený okraj! Ak strom padá počas pílenia:

Ak strom padá možno do nesprávneho smeru alebo sa zakláňa dozadu a zase- káva reťazovú pílu, hlavný rez prerušte. Na otvorenie rezu a zloženie stromu do želanej línie pádu vrazte drevené, plasto- vé alebo hliníkové kliny.

Choďte do ústupovej oblasti.

Dávajte pozor na padajúce vetvy a koná- re.

5. Ak strom zostane stáť, kontrolovane ho

uveďte do pádu vrazením klinov. Upozornenie:Použiť sa môžu len kliny z dreva, plastu alebo hliníka.

6. Po ukončení pílenia okamžite odložte ochra-

nu sluchu a dávajte pozor na signály alebo varovné volania. Zapichovacie, pozdĺžne a tangenciálne rezy by mali vykonávať len skúsené a vyškolené osoby (20). NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života pa- dajúcim stromom! Ak nie je pri páde stromu možný ústup, môže to dôjsť k vážnym zraneniam až k usmrteniu!

So stínaním začnite až vtedy, keď je zabezpečený bezprekážkový ústup preč od padajúceho stromu. NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života ne- kontrolovane padajúcim stromom! Nekontrolovane padajúce stromy môžu spôsobiť ťažké poranenia až smrť!

Aby sa zabezpečilo kontrolované padanie stromu, nechajte medzi kle- savým zárezom a hlavným rezom nedorezaný okraj, ktorý je cca 1/10 priemeru stromu.

Reťazovú pílu pri práci opierajte o kmeň stro- mu ozubeným dorazom.

Väčšie vetvy nasmerované dolu, ktoré pod- pierajú strom, zatiaľ nechajte.

Menšie vetvy oddeľte rezom.

Vetvy systematicky a zaradom odpiľujte zo stromu (21/a). Najprv odpíľte vetvy, ktoré vám bránia. Potom odpíľte vetvy, ktoré spô- sobujú napnutia. Nakoniec odpíľte hlavnú vetvu na základni.

Voľne visiace vetvy odpiľujte zhora (21/b), ale nie zospodu.SK 272 CS 4235 Údržba a starostlivosť

Dávajte pozor na vetvy pod napätím a tie prepíľte zdola hore, aby sa zabránilo stlače- niu reťazovej píly (21/c).

Dávajte pozor na vašu bezpečnú stabilitu a rovnomerné rozdelenie vašej telesnej hmot- nosti na obe nohy. Ak je to možné, mal by sa kmeň podložiť a chrániť vetvami, špalíkmi a klinmi.

Pri polohe na svahu pracujte vždy nad kme- ňom stromu, lebo kmeň stromu by sa mohol odvaliť (22).

Reťazovú pílu veďte tak, aby sa v predĺže- nom dosahu otáčania reťaze píly nenachá- dzala žiadna časť tela.

Ozubený doraz priložte priamo vedľa hrany rezu a reťazovú pílu nechajte otáčať okolo tohto bodu. Na konci rezu netlačte.

Aby ste si v momente prepílenia udržali plnú kontrolu nad reťazovou pílou, na konci rezu znížte prítlak bez toho, aby ste uvoľnili pevné zovretie rukoväte reťazovej píly.

Po ukončení rezu vyčkajte na zastavenie re- ťaze píly, skôr než reťazovú pílu odstránite.

Motor reťazovej píly vypnite vždy predtým, než sa budete presúvať k inému stromu. Celá dĺžka kmeňa stromu leží rovnomerne:

Aby sa zabránilo zovretiu reťazovej píly a roztriešteniu dreva, napíľte najprv 1/3 prieme- ru kmeňa stromu zospodu (24/a) a potom prepíľte zvyšok zhora na výšku spodného re- zu (24/b). Kmeň stromu leží na obidvoch koncoch: Aby sa zabránilo zovretiu reťazovej píly a roz- triešteniu dreva, napíľte najprv 1/3 priemeru kme- ňa stromu zhora (25/a) a potom prepíľte zvyšok zdola na výšku horného rezu (25/b). NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života v dôsledku spätného rázu (kickback)! V dôsledku spätného rázu (kickback) za- riadenia sa môže obsluha zraniť s ohro- zením života.

Bezpodmienečne dodržiavajte opat- renia pre zabránenie spätnému rá- zu!

Pri tejto práci by sa malo dávať pozor na nasle- dujúce body:

Používajte bezpečnú podložku na rezanie (kozu, kliny, brvno).

Dbajte na bezpečný postoj a rovnomerné rozdelenie hmotnosti tela.

Guľatinu zabezpečte proti prevráteniu.

Na rezanie používajte iba bežiacu reťaz píly. Nikdy nezapínajte reťazovú pílu s priloženou reťazou píly.

Drevo nepridržiavajte nohou alebo nenechaj- te pridržiavať druhou osobou.

8 ÚDRŽBA A STAROSTLIVOSŤ

VAROVANIE! Nebezpečenstvo zranenia porezaním Nebezpečenstvo zranenia porezaním pri zasahovaní do priestoru s ostrými a po- hybujúcimi sa dielmi prístroja, ako aj do priestoru rezného nástroja.

Pred údržbárskymi, ošetrovacími a čistiacimi prácami prístroj vždy vyp- nite. Vyberte akumulátor.

V priebehu údržbárskych, ošetrova- cích a čistiacich prác vždy noste ochranné rukavice. Reťazová píla zodpovedá všetkým platným bez- pečnostným normám. Opravy smú vykonávať iba kvalifikovaní odborníci za používania výlučne ori- ginálnych náhradných dielov.

Po každom použití skontrolujte opotrebova- nie reťazovej píly a v prípade potreby vymeň- te poškodené konštrukčné diely.

Prístroj nevystavujte mokru alebo vlhkosti. Plastové diely vyčisťte utierkou a pritom ne- používajte žiadny čistiaci prostriedok, resp. rozpúšťadlo.

Ak je chladiaca mriežka upchatá, vyčisťte ju.469892_a 273 Údržba a starostlivosť

Reťazovú pílu chráňte pred striekajúcou vo- dou a nepoužívajte vysokotlakové čistiace zariadenie.

Používajte len náhradné diely predpísané vý- robcom.

8.1 Kontrola napnutia reťaze

Napnutie reťaze kontrolujte častejšie, lebo nové reťaze píly sa predlžujú. Pri prevádzkovej teplote sa reťaz píly predĺži a prevísa. UPOZORNENIE Reťaz píly je správne napnutá, keď:

sa v strede vodiacej lišty dá nadvih- núť o 3 - 4 mm POZOR! Nebezpečenstvo zranenia v dôsledku odskočenia reťaze píly! Nedostatočne napnutá reťaz píly môže v priebehu používania odskočiť a spôsobiť zranenia.

Často kontrolujte napnutie reťaze. Napnutie reťaze je príliš malé, ak hnací člen vypadne z drážky na spodnej strane vodiacej lišty.

Reťaz píly správne dodatočne nap- nite, ak je napnutie reťaze malé.

8.2 Ostrenie reťaze píly (26)

NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života v dôsledku spätného rázu (kickback)! V dôsledku spätného rázu (kickback) re- ťazovej píly sa môže obsluha zraniť s ohrozením života.

Reťaz píly správne naostrite! UPOZORNENIE Pre neskúseného používateľa reťazovej píly sa odporúča nechať naostriť reťaz píly prostredníctvom odborníka prísluš- ného zákazníckeho servisu. Z dôvodov bezpečnosti a efektívnosti musí byť reťaz píly vždy dobre naostrená. Brúsenie je potrebné, keď:

Piliny sú podobné prachu.

K rezaniu je potrebná väčšia sila.

Pribúdajú vibrácie. Keď prenecháte brúsenie vyškolenej zákazníckej službe, môže sa vykonať zodpovedajúcimi ná- strojmi, ktoré zabezpečia minimálne obrúsenie materiálu a rovnomerné nabrúsenie na všetkých zuboch. Samočinné ostrenie reťaze píly je možné vyko- nať pomocou špeciálnych kruhových pílnikov, ktorých priemer je prispôsobený príslušnému dru- hu reťaze (pozri Kapitola 8.6 "Tabuľka údržby re- ťaze", strana274). Aby sa zabránilo poškodeniu zubov, vyžaduje to šikovnosť a skúsenosť. Na naostrenie reťaze píly:

1. Reťazovú pílu vypnite a vyberte akumulátor.

2. Uvoľnite brzdu reťaze.

3. Vodiacu lištu s namontovanou reťazou píly

pevne upnite do vhodného zveráka, dávajte pozor na to, aby sa mohla reťaz píly voľne pohybovať.

4. Reťaz píly napnite, ak je uvoľnená.

5. Pilníky namontujte do príslušného vedenia, a

potom ich zaveďte do výrezu zubu, pritom dodržujte rovnomerný sklon, podľa profilu zu- bu.

6. Vykonajte len niekoľko ťahov pilníkom, výluč-

ne smerom dopredu, a pracovný krok opakuj- te na všetkých zuboch rovnakým smerom (vpravo alebo vľavo).

skúšobný nástroj a prípadné prečnievanie odpíľte plochým pilníkom a profil zaoblite.

9. Po naostrení všetky piliny a prach odstráňte

a reťaz píly namažte v olejovom kúpeli. Reťaz sa musí vymeniť, ak:

Dĺžka zubov je menšia ako 5 mm;

Ak je k dispozícii: nedosiahla sa značka na zuboch rezacích článkov;

Vôľa článkov na nitoch reťaze je príliš veľká.

8.3 Čistenie vnútorného priestoru

reťazového kolesa Reťazovú pílu po každom použití dôkladne vyčis- ťte.

1. Vyberte akumulátor a reťazovú pílu položte

na stabilný podklad.SK 274 CS 4235 Údržba a starostlivosť

2. Kryt reťazového ozubeného kolesa odskrut-

3. Vnútorný priestor vyčisťte vhodným štetcom.

8.4 Demontáž rýchloupínacieho zariadenia

opäť nasaďte na vodiacu lištu a opäť upevni- te pomocou skrutky s krížovým zárezom.

4. Opäť namontujte vodiacu lištu (pozri Kapitola

1. Prestavenie rýchloupínacieho zariadenia na

vodiacej lište (pozri Kapitola 8.4 "Demontáž rýchloupínacieho zariadenia (27)", stra- na274).

(28/4) dôkladne vyčisťte.

2. Mazací otvor (29/1) dôkladne vyčisťte z

3. Pomocou vhodného mazacieho lisu (29/2)

postupne natlačte na oboch stranách toľko maziva, kým nebude rovnomerne vychádzať na koncoch hviezdicového kolesa. Hviezdico- vé koleso pritom stále otáčajte.

8.6 Tabuľka údržby reťaze

VAROVANIE! Nebezpečenstvo vážnych zranení. Ak sa na reťazovej píle nachádza ne- schválená reťaz píly alebo vodiaca lišta, môže dôjsť k vážnym zraneniam.

Uhol hlavy zubu Uhol podre- zania Uhol sklonu hlavy zubu (55°) Rozmer hĺb-

Uhol hlavy zubu Uhol podre- zania Uhol sklonu hlavy zubu (55°) Rozmer hĺb-

91PX052X (140SDEA041) 5/32" 30° 0° 85° 0,025" Rozmer hĺbky Pilník 9 PREPRAVA VAROVANIE! Ohrozenie života a nebezpečenstvo vážnych zranení. Bežiaca reťaz píly môže pri preprave spôsobiť vážne zranenia, dokonca aj usmrtenie.

Reťazovú pílu nikdy nenoste a ne- prepravujte so zapnutou reťazou pí- ly.

Pred prepravou vykonajte vyššie uvedené opatrenia. Pred prepravou vykonajte nasledujúce opatrenia:

1. Reťazovú pílu vypnite a vyberte akumulátor.

2. Nasaďte ochranu reťaze.

3. Reťazovú pílu noste iba za rukoväť strmeňa.

Vodiaca lišta a reťaz píly pritom smerujú do- zadu.

4. Vo vozidlách: Reťazovú pílu zaistite proti pre-

vráteniu, poškodeniu a vytečeniu reťazového oleja. 10 SKLADOVANIE Po každom použití reťazovú pílu dôkladne vyčisť- te. Skladujte na suchom, uzamykateľnom mieste, mimo dosahu detí. Pri prestávkach v používaní, ktoré trvajú viac ako 30 dní, vykonajte nasledujúce práce:

Reťazovú pílu vypnite a vyberte akumulátor.

Reťazovú pílu dôkladne vyčisťte a skladujte na suchom mieste. POZOR! Nebezpečenstvo poškodenia reťazo- vej píly Zaschnutie alebo zlepenie reťazového oleja môže viesť pri dlhšom skladovaní k poškodeniam konštrukčných dielov ve- dúcich olej alebo olejového čerpadla.

Reťazový olej pred každým dlhším skladovaním odstráňte z reťazovej píly. 11 LIKVIDÁCIA Pokyny k zákonu o elektrických a elektronických prístrojoch (ElektroG)

Elektrické a elektronické staré zariade- nia nepatria do domového odpadu, ale je potrebné ich likvidovať samostatne!

Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa mu- sia pred odovzdaním na likvidáciu vybrať! Ich likvidácia je regulovaná zákonom o batériách.

Majitelia, resp. používatelia elektrických a elektronických prístrojov sú povinní po ich použití odovzdať ich na recykláciu.

Koncový používateľ je sám zodpovedný za vymazanie údajov o svojej osobe z likvidova- ného starého prístroja! Symbol prečiarknutého smetiska znamená, že elektrické a elektronické prístroje sa nesmú likvi- dovať do domového odpadu. Elektrické a elektronické prístroje bezodplatne odovzdajte na nasledovných miestach:

verejné miesta likvidácie, resp. zberu s oprávnením (napr. komunálne stavebné dvo- ry)

predajné miesta elektrických prístrojov (sta- tické a online), pokiaľ sú obchodníci povinníSK 276 CS 4235 Zákaznícky servis prevziať prístroj alebo ho z vlastnej vôle po- núknuť. Tieto nariadenia platia len pre prístroje, ktoré boli inštalované a predané v krajinách Európske Únie a ktoré podliehajú Európskej smernici 2012/19/ EÚ. V krajinách mimo Európskej únie môžu pre likvidáciu elektrických a elektronických starých zariadení platiť odlišné predpisy. Pokyny k zákonu o batériách (BattG)

Staré batérie a akumulátory nepatria do domového odpadu, ale je potrebné ich likvidovať samostatne!

Pre bezpečné odobratie batérií alebo akumu- látorov z elektrického prístroja a za informá- cie o ich type, resp. chemickom systéme, do- držujte, prosím, ďalšie údaje v rámci návodu na obsluhu, resp. montáž.

Majitelia, resp. používatelia batérií a akumu- látorov sú povinní po ich použití odovzdať ich na recykláciu. Prevzatie sa obmedzuje na odovzdanie obvyklého množstva pre domác- nosť. Staré batérie môžu obsahovať škodlivé látky ale- bo ťažké kovy, ktoré by mohli spôsobiť škody na životnom prostredí a zdraví. Zhodnotenie starých batérií a využitie v nich obsiahnutých zdrojov pri- spieva k ochrane týchto oboch dôležitých materi- álov. Symbol prečiarknutého smetiska znamená, že sa batérie a akumulátory nesmú likvidovať do domo- vého odpadu. Ak sa okrem toho pod smetiskom nachádza značka Hg, Cd alebo Pb, znamená to nasledov- né:

Hg: Batéria obsahuje viac ako 0,0005% ortu-

Pb: Batéria obsahuje viac ako 0,004% olova Akumulátory a batérie bezodplatne odovzdajte na nasledovných miestach:

verejné miesta likvidácie, resp. zberu s oprávnením (napr. komunálne stavebné dvo- ry)

Miesta likvidácie batérií a akumulátorov

Zberné miesta tzv. spoločného systému spät- ného odberu starých spotrebičov a batérií.

Zberné miesto u výrobcu (v prípade, že nie je členom spoločného systému spätného odbe- ru). Tieto nariadenia platia len pre akumulátory a ba- térie, ktoré boli predané v krajinách Európskej Únie a ktoré podliehajú Európskej smernici 2006/66/ES. V krajinách mimo Európskej Únie môžu pre likvidáciu akumulátorov a batérií platiť odlišné predpisy.

12 ZÁKAZNÍCKY SERVIS

V prípade otázok k záruke, oprave alebo náhrad- ným dielom sa obráťte, prosím, na najbližší ser- vis AL-KO. Tento nájdete na internete na nasle- dovnej adrese: www.al-ko.com/service-contacts469892_a 277 Technické údaje 13 TECHNICKÉ ÚDAJE Reťazová píla CS 4235 Výr. č. 113616 Rýchlosť pri chode naprázdno 15 – 20m/s Prevádzková rýchlosť 7 – 20m/s Delenie reťazového kolesa 3/8“ Brzda reťaze Áno (elektrická, PCB a tyč brzdy) Čas dobehu reťaze (DIN EN 60745-2-13 – 19.107) max. 0,15s Čas dobehu reťaze (DIN EN 50144-2-13:2001 – 18.104) max. 2s Aktivácia reťaze Dvojnásobná Objem nádrže reťazového oleja 250ml Hmotnosť s vodiacou lištou a reťazou píly 3,80kg Hmotnosť bez vodiacej lišty a reťaze píly 3,15kg Ochrana proti preťaženiu Nie Úroveň výkonu zvuku LwA (DIN EN ISO 3744) 108dB(A) Úroveň tlaku zvuku LpA 88dB(A) K = 3,0dB(A) Hodnota vibrácií (DIN EN 28662-1)* 2,5m/s

Uvedená hodnota emisií vibrácií bola nameraná podľa normalizovanej skúšobnej metódy a môže sa použiť na porovnanie elektrického náradia s iným.

Uvedená hodnota emisií vibrácií sa môže použiť aj na úvodný odhad vystavenia vibráciám (stupeň vystavenia vibráciám).

Hodnota emisií vibrácií sa môže v priebehu skutočného používania elektrického náradia odlišovať od uvedenej hodnoty v závislosti od druhu a spôsobu, akým sa elektrické náradie používa.

Pokúste sa udržať zaťaženie vibráciami čo možno najmenšie. Príklad opatrení na zníženie zaťaže- nia vibráciami je nosenie rukavíc pri používaní náradia a obmedzenie pracovného času. Pritom nie je potrebné zohľadniť všetky časti cyklu prevádzky (napríklad časy, počas ktorých je elektrické ná- radie vypnuté a také, počas ktorých je síce zapnuté, ale nie je zaťažené).SK 278 CS 4235 Pomoc pri poruchách Akumulátor 127390 Menovité napätie 36V / 42V max. Menovitá kapacita 7,5Ah Doba nabíjania cca 150min Nabíjačka 127391 Sieťové napätie 230V (str.) Sieťová frekvencia 50Hz Výstupné napätie 42V (=) Prevádzková teplota 0°C – +40°C

14 POMOC PRI PORUCHÁCH

POZOR! Nebezpečenstvo zranenia Ostré a pohybujúce sa diely prístroja môžu spôsobiť zranenia.

Zariadenie vypnite a vyberte akumulátor! Porucha Príčina Odstránenie Motor nebeží. K dispozícii nie je žiadne na- pätie akumulátora. Nechajte skontrolovať napájanie prúdom odborným elektrikárom. Ochrana proti preťaženiu vy- pla zariadenie. Počkajte, kým ochrana proti preťa- ženiu opäť neobnoví elektrické na- pájanie. Je zapnutá brzda reťaze. Uvoľnite brzdu reťaze. Vodiaca lišta a reťaz píly sa ohrievajú. Vzniká dym. Reťaz píly je príliš napnutá. Uvoľnite napnutie reťaze. Olejová nádrž je prázdna. Doplňte reťazový olej. Skontrolujte poškodenia olejovej nádrže. Otvor pre prívod oleja a/ale- bo drážka vodiacej lišty sú znečistené. Otvor pre prívod oleja a drážku vo- diacej lišty očistite. Motor beží, ale reťaz píly sa nehýbe. Reťaz píly je príliš napnutá. Uvoľnite napnutie reťaze. Porucha zariadenia Vyhľadajte servisné miesto spoloč- nosti AL-KO. Namiesto pilín vyhadzuje za- riadenie už len drevený prach. Reťazová píla sa musí pretlačiť cez drevo. Reťaz píly je tupá. Reťaz píly naostrite alebo vyhľadajte servis AL-KO. Zariadenie vibruje nezvyčaj- ným spôsobom. Porucha zariadenia Vyhľadajte servisné miesto spoloč- nosti AL-KO.469892_a 279 Záruka UPOZORNENIE Pri poruchách, ktoré nie sú uvedené v tejto tabuľke alebo ktoré nemôžete odstrániť sami, sa obráťte na náš zákaznícky servis. 15 ZÁRUKA Prípadné chyby materiálu alebo výrobné chyby na zariadení odstránime počas zákonnej premlčacej le- hoty pre nárok na náhradu škody podľa nášho výberu opravou alebo výmenou. Premlčacia lehota sa určuje vždy podľa právnych predpisov krajiny, v ktorej bolo zariadenie zakúpené. Nárok na uplatnenie záruky akceptujeme len pri:

odbornom zaobchádzaní so zariadením

používaní originálnych náhradných dielov Nárok na uplatnenie záruky zaniká ak:

sa svojvoľne pokúšate o opravu

svojvoľne vykonáte na zariadení technické zmeny

používate zariadenie v rozpore s určením Zo záruky sú vylúčené:

poškodenia laku, ktoré vyplývajú z normálneho opotrebovania

diely podliehajúce opotrebeniu, ktoré sú na karte náhradných dielov označené rámčekom xxxxxx (x) Záručná doba začína plynúť odo dňa zakúpenia zariadenia prvým koncovým odberateľom. Rozhodujú- ci je dátum na doklade o zakúpení zariadenia. S týmto vyhlásením o záruke a s originálnym dokladom o zakúpení zariadenia sa obráťte na svojho predajcu alebo na najbližší autorizovaný zákaznícky servis. Zákonné nároky kupujúceho voči predávajúcemu vyplývajúce z chýb výrobku zostávajú týmto vyhláse- ním nedotknuté. 16 PREKLAD ORIGINÁLU ES VYHLÁSENIA O ZHODE Týmto vyhlasujeme, že tento produkt vo forme, v akej sa predáva na trhu, spĺňa podmienky harmonizo- vaných smerníc EÚ, bezpečnostných štandardov EÚ a štandardov špecifických pre produkt. Výrobok Akumulátorová reťazová pí-
