Solo CS 4235 - Zag AL-KO - Gratis gebruiksaanwijzing en handleiding

Merk	AL-KO
Model	Solo CS 4235
Producttype	Draadloze accukettingzaag
Gewicht (met geleider en ketting)	3,80 kg
Gewicht (zonder geleider en ketting)	3,15 kg
Voeding	Lithium-ion accu 36 V / 42 V max.
Accucapaciteit	7,5 Ah
Oplaadtijd	Ongeveer 150 minuten
Beschikbare geleiderlengte	25 cm (10"), 30 cm (12"), 35 cm (14")
Zaaglengte	17 cm (10"), 22 cm (12"), 27 cm (14")
Kettingsnelheid (onbelast)	15-20 m/s
Kettingsnelheid (belast)	7-20 m/s (instelbaar eco/power)
Steek van het kettingtandwiel	3/8"
Inhoud kettingolietank	250 ml
Kettingrem	Ja, handmatig (handboog)
Overbelastingsbeveiliging	Ja
Geluidsvermogensniveau (LwA)	108 dB(A)
Geluidsdrukniveau (LpA)	88 dB(A)
Trillingswaarde (hand-arm)	2,5 m/s²
Dikte aandrijfschakels	1,1 mm / 1,27 mm afhankelijk van ketting
Compatibele kettingen	90PX040X, 91PX045X, 91PX052X
Compatibele geleiders	104MLEA041, 120SDEA041, 140SDEA041
Type tandwiel	Stertandwiel
Garantie	Wettelijk (slijtdelen uitgezonderd)

Veelgestelde vragen - Solo CS 4235 AL-KO

Hoe span ik de ketting van mijn AL-KO Solo CS 4235 kettingzaag?

Om de ketting te spannen: verwijder de accu, draai de centrale vergrendeling los (tegen de klok in), draai vervolgens de draairing met de klok mee tot de ketting 3 tot 4 mm in het midden van de geleider kan worden opgetild. Draai daarna de centrale vergrendeling stevig vast met de klok mee. Controleer regelmatig de spanning, vooral bij een nieuwe ketting.

Welke olie gebruiken voor de ketting?

Gebruik alleen biologisch afbreekbare en milieuvriendelijke kettingzaagolie. Gebruik nooit afgewerkte olie omdat dit de pomp en het milieu beschadigt. Vul de tank (250 ml) tot aan de maximale markering. Controleer het niveau bij elke accuwissel.

Hoe start ik de kettingzaag?

1. Maak de kettingrem los (trek de handboog naar de handgreep). 2. Druk op de blokkeerknop met uw duim en houd deze ingedrukt. 3. Druk op de gashendel. 4. Laat de blokkeerknop los. Start nooit met ingeschakelde rem. Zorg dat de accu is aangesloten en opgeladen.

Hoe vervang ik de geleider en de ketting?

Verwijder de accu. Trek de handboog van de rem naar de handgreep om te ontgrendelen. Draai de centrale vergrendeling tegen de klok in en verwijder het deksel. Verwijder de oude geleider en ketting. Plaats de nieuwe geleider op de bout, en dan de ketting op het tandwiel en in de groef. Plaats het deksel terug en draai licht vast. Span de ketting zoals hierboven beschreven. Draag beschermende handschoenen.

Wat te doen als de ketting niet recht zaagt of fijn zaagsel produceert?

Dit betekent dat de ketting bot is. Hij moet worden geslepen. Gebruik een ronde vijl van de juiste diameter (4,5 mm of 5/32" afhankelijk van het model). Vijl elke tand alleen van voren, met de juiste hoek (30°). Als u niet ervaren bent, laat het slijpen dan over aan een professional. Een slecht geslepen ketting verhoogt het risico op terugslag.

Hoe activeer ik de Power-modus (hoge snelheid)?

Druk op de knop op het bedieningspaneel (bij de handgreep). De LED gaat branden om aan te geven dat de Power-modus actief is. Deze modus verhoogt de kettingsnelheid maar vermindert de gebruiksduur. Om uit te schakelen, drukt u nogmaals.

Wat is de accucapaciteit en hoe lang duurt het opladen?

De lithium-ion accu heeft een capaciteit van 7,5 Ah bij 36 V (42 V max). De volledige oplaadtijd is ongeveer 150 minuten (2u30) met de C150 Li lader. Laad alleen op met de originele lader. De accu is beschermd tegen overladen.

Hoe controleer ik het kettingoliepeil?

Kijk door het transparante kijkvenster aan de zijkant van de tank. Het peil moet tussen de markeringen Min en Max liggen. Vul indien nodig bij via de vulopening. Laat de kettingzaag nooit zonder olie draaien omdat dit de ketting en geleider beschadigt.

Wat te doen bij terugslag (kickback)?

Terugslag ontstaat wanneer de neus van de geleider een object raakt. Om dit te voorkomen: houd de kettingzaag altijd met beide handen vast, zaag niet boven schouderhoogte, gebruik een goed geslepen ketting en de kettingrem. Als er een terugslag optreedt, activeert de kettingrem automatisch. Test de rem voor elk gebruik.

Hoe bewaar ik de kettingzaag voor langere tijd?

Maak de kettingolietank leeg. Verwijder de accu. Reinig de ketting en geleider, en breng roestwerende olie aan. Berg op een droge plaats op, buiten bereik van kinderen. Laat geen olie in de tank achter omdat deze kan indrogen en de pomp kan verstoppen.

GEBRUIKSAANWIJZING Solo CS 4235 AL-KO

1 Over deze gebruikershandleiding 58

1.1 Symbolen op de titelpagina 58
1.2 Verklaring van pictogrammen en sig-
naalwoorden 58

2 Productomschrijving 58

2.1 Beoogd gebruik 58
2.2 Mogelijk voorzienbaar boutief gebruik. 59
2.3 Overige risico's. 59
2.4 Veiligheids- en beveiligingsvoorzie
ningen 59

2.4.1 Inschakelbeveiling 59
2.4.2 Kettingrem/kettingrembeugel.....59
2.4.3 Beveiling together overbelasting... 59

2.5 Symbolen op het apparatusat 59
2.6 Inhoud van de levering 60
2.7 Productverzicht (01) 60

3Veiligheidsinstructies 61

3.1 Algemene veiligheidsinstrumenties voor elektrisch gereedschap 61

3.1.1 Veiligung op de werkplek 61
3.1.2 Elektrische verilgheit 61
3.1.3 Veiligung van personen 61
3.1.4 Gebruik en behandeling van het elektrische gereedschap 62
3.1.5 Gebruik en behandeling van het accugereedschap 62
3.1.6 Service 63

3.2 Veiligheidsinstrumentes voor hettingzagen 63

3.3 Oorzaken en vermijding van een terugslag 63
3.4 Veiligheidsinstructies voor de accu .... 64
3.5 Veiligheidsinstructies voor de lader.... 65
3.6 Veiligheidsaanwijzingen voor de werkzaamheden 65

3.6.1 Gebruiker 65
3.6.2 Werktijden 65
3.6.3 Belasting door trillingen 66
3.6.4 Geluidsbelasting 66

3.6.5 Werken met de hettingzaag 67

4 Montage 67

4.1 Monteren van het zaagblad (02, 03)... 68
4.2 Monteren van de zaagketting (02, 03) 68
4.3 Spannen van de zaagketting (04, 05). 68

5 Ingebruikname 68

5.1 Accu laden (06, 07) 69
5.2 Kettingzaagolie bijvullen (08) 69
5.3 Werkingstest van de kettingrem 69

5.3.1 Kettingrem testen bijuitgeschakelde motor (09) 70
5.3.2 Kettingrem testen bij ingeschakelde motor (09) 70

6 Bediening 70

6.1 Controlleren van de kettingzaagolie .... 71
6.2 Accu-riemsystem omdoen (10) tot en met (13) 71

6.3 Accuplaatsen/verwijderen (14) 71
6.4 Stroomvoorziening aansluiten (15, 16) 71
6.5 De motor in- en uitschakelen (17) .... 71
6.6 Testen van de kettingrem 72
6.7 Toerental van de zaagketting verhogen/ verlagen [Eco-modus/Power-modus] (18) 72
6.8 Acculaadconditie controlleren "Motion Detection" (07). 72

7 Werkhouding en werktechniek 72

7.1 Bomen kappen (19, 20) 73
7.2 Snoeien (21) 74
7.3 Boom afkorten (22 - 25) 74
7.4 Zaaghout verzagen 75

8 Onderhoud en verzorging. 75

8.1 Kettingspanning controlleren 75
8.2 Zaagketting slijpen (26) 75
8.3 Reinigen binnenruimte kettingwiel..... 76
8.4 Snelspanner omzetten (27) 76
8.5 Zaagblad controlleren, omkeren en invetten (28, 29) 76
8.6 Tabel kettingonderhoud 77

9 Transport 78
10 Opslag 78
11 Verwijdersen 78
12 Klantenservice/service centre. 79
13 Technische gegevens 80
14 Hulp bij storingen 81
15 Garantie 82
16 EG-verklaring van overeenstemming .... 82

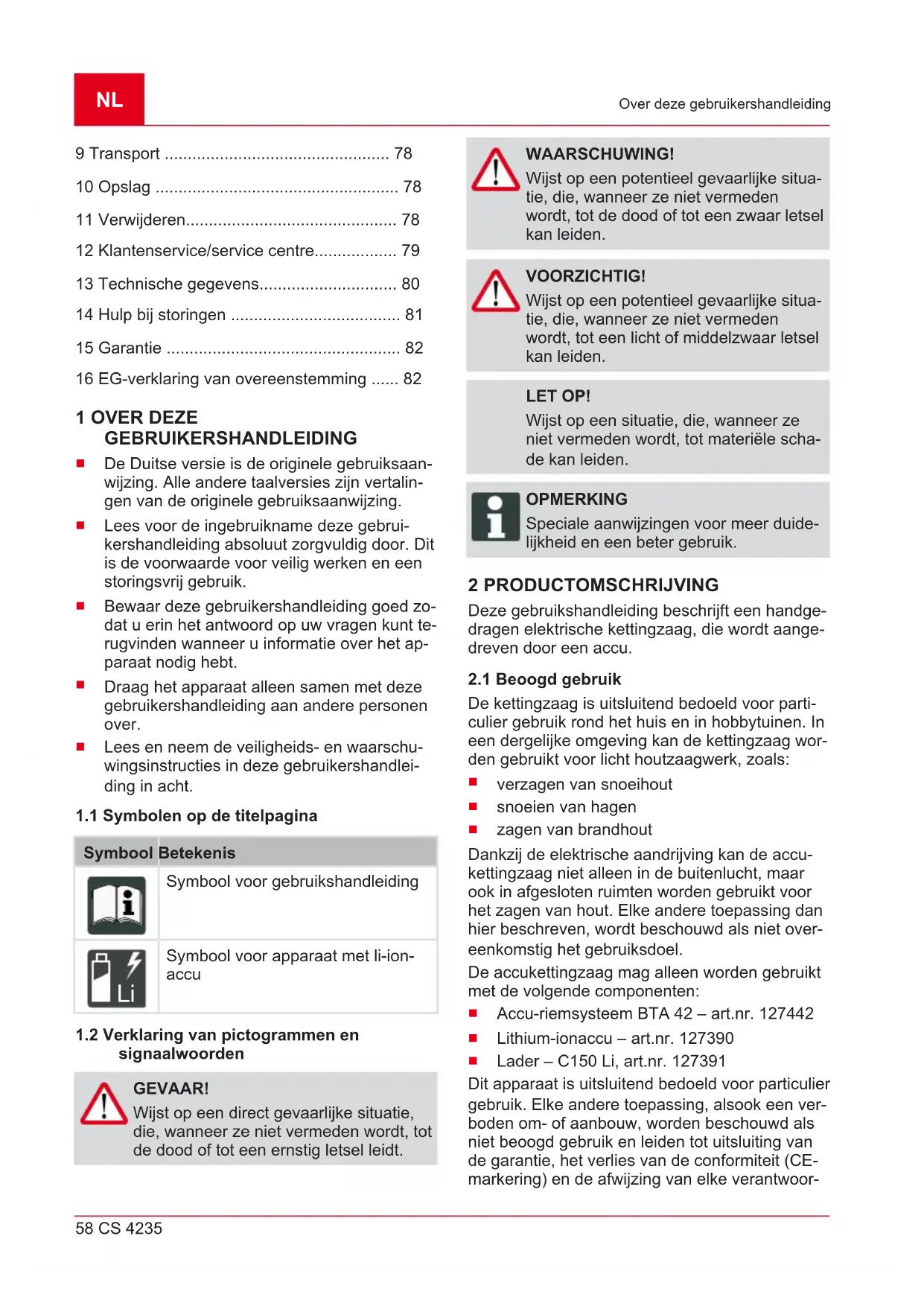

1 OVER DEZE GEBRUIKERSHANDLEIDING

De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalin-gen van de originele gebruiksaanwijzing.
Lees voor de ingebruikname deze gebrui-kershandleiding absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.
Bewaar deze gebruikershandleiding goed zodat u erin het antwoord op uw vragen kut terugvinden wonneer u informatatie over het aparaat nodig heb.
Draag het apparaat alleen samen met deze gebruikershandleiding aan andere Personen over.
Lees en neem de veiligheids- en waarschu-wingsinstructies in deze gebruikershandleiding in acht.

1.1 Symbolen op de titelpagina

Symbool Betekenis

Symbool voor gebruikshandleiding

Symbool voor apparaat met li-ion-accu

1.2 Verklaring van pictogrammen en signalaalwoorden

GEVAAR!

Wijst op een direct gevaarlijke situatie, die, wanner ze Niet vermeden worden, tot de dood of tot een ernstig letsel leidt.

WAARSCHUWING!

Wijst op een potentieel gevaarlijke situatie, die, wanner ze Niet vermeden wordt, tot de dood of tot een zwaar letsel kan leiden.

VOORZICHTIG!

Wijst op een potentieel gevaarlijke situatie, die, wanner ze Niet vermeden wordt, tot een Licht of middelzwaar letsel kan leiden.

LET OP!

Wijst op een situatie, die, wanner zeniet vermeden worden, tot materièle schade kan leiden.

OPMERKING

Speciale aanwijzingen voor meer duide-lijkheid en een beter gebruik.

Deze gebruikshandleiding beschrijft een handgedragen elektrische kettingzaag, die worden aangedreven door een accu.

2.1 Beoogd gebruik

De kettingzaag is uitsluitend bedoeld voor particulier gebruik rond hetuis en in hobbytuinen. In een dergelijk omgeving kan de kettingzaag worden gebruikt voorlicht houtzaagwerk, zoals:

verzagen van snoeihout
snoeien van hagen
zagen van brandhout

Dankzij de elektrische aandrijving kan de accukettingzaag Niet alleen in de buitenlucht, maar ook in afgesloten ruimten worden gebruikt voor het zagen van hout. Elke andere toepassing dan hier beschreven, worden beschouwd als nicht overeenkomstig het gebruiksdoel.

De accukettingzaag mag alleen worden gebrukt met de volgende componenten:

Accu-riemsystem BTA 42 - art.nr. 127442
Lithium-ionaccu-art.nr.127390
Lader-C150 Li, art.nr. 127391

Dit apparaat is uitsluitend bedoeld voor particulier gebruik. Elke andere toepassing, alsook een verboden om- of aanbouw, worden beschouwd als Niet beoogd gebruik en leiden tot uitsluiting van de garantie, het verlies van de conformiteit (CE-markering) en de afwijzing van elke verantwoor

delijkheid vanwege de fabrikant wat betreft schade aan de gebruiker of derden.

VOORZICHTIG!

Letselgevaar door ondoelmatig gebruik!

Wanner de hettingzaag wordt gebruikt voor het zagen van hout waarin vreemde voorwerpen zijn verwerkt, of andere voorwerpen, kan dit tot persoonlijk letsel leiden.

Gebruik de kettingzaag uitsluitend voorlicht houtzaagwerk.
- Controleer het hout voor het zagen op vreemde voorwerpen, zoals spijkers, schroeven, beslag.

2.2 Mogelijk voorzienbaar boutief gebruik

Snoei nooit takken, die sichrecht boven of onder een scherpe hoek ten opzichte van de gebruiker of overige Personen bevinden.
Gebruik nooit afgewerkte of minerale olie voor de smering van de kettingzaag.
Gebruik het apparaat Niet in omgevingen met een potenteel explosiegevaar.

Ook bij doelmatig gebruik van het apparaat kan spreke zichn van een restrisico dat Niet kan worden uitgesloten. Door het type en de constructie van het apparaat konnen volgende bevaren nicht worden uitgesloten.

• Contact met de vrij toegankelijkke tanden van de ketting (gevaar voor snijletsel).
  Toegang tot de draaiende ketting (gevaar voor snijletsel).
  Plotselinge en onverwachtte beweging van het zwaard (gevaar voor snijletsel).
  Loskomen van delen van de ketting (gevaar voor (snij)letsel).
  Loskomen van delen van het bewerkte hout.
  Gehoorschade tijdens het werk wanner geen gehoorbescherming worden gedragen.

2.4 Veiligheids- en beveiligingsvoorzieningen

WAARSCHUWING!

Gevaar voor zwaar letsel door gemaanipuleerde veiligheids- en beveiligingsvoorzieningen

Wanner veiligheids- en beveligings- Voorzieningen zijn gemanipuleerd, kan tijdens werkzaamheden met de kettingzaag zwaar letsel worden toegebracht.

Stel de beschermings- en beveiligingsvoorzieningen nooit buiten werkinq!
Werk uitsluitend met de kettingzaag, wanner alle veiligheids- en beveiligingsvoorzieningen correct functio-neren.

2.4.1 Inschakelbeveiliging

Wanneer de gebruiker herhaald snel anschter elkaar gas geeft, schakelt de kettingzaag geduren de enkele secondenuit, om de elektronica en de kettingzaag te beschemmen. In dergelijkke gezallen wacht u tot de kettingzaag waar kan worden ingeschakeld.

2.4.2 Kettingrem/kettingrembeugel

De kettingzaag is uitgerust met een handbediende kettingrem die bijv. bij een terugslag (kickback) via de kettingrembeugel worden geactiveerd. Bij bediening van de kettingrem worden de kettingzaag en de motor onmiddelijk gestopt.

De kettingzaag is uitgerust met een overlastbeveiliging, die bij een overbelasting uitschakelt.

Na een korte afkoelperiode kan de kettingzaag.
weer worden ingeschakeld.

2.5 Symbolen op het apparaat

Symbool Betekenis

Vereist extra voorzichtigheidijdens gebruik!

Terugslagrisico!

Houd de kettingzaagijdens het za-gen nooit met slechts een hand vast!

Symbool Betekenis

Gebruik de zaag Niet in de regen! Beschem de zaag gegen vocht!

Draag een veiligheidshelm, gehoor-bescherming en oogbescherming!

Draag beschermende handschoenen!

Draag stevige schoenen!

Lees vór ingebruikname de gebruiksanawijzing!

Houd de kettingzaag tijdens het za-gen algtd met beiden handen vast!

2.6 Inhoud van de levering

De accukettingzaag is ontworpen voor gebruik met de lithium-ion PowerFlex-accu (art.nr.

127390). Voor het opladen van de accu is de oplader voor PowerFlex-accu's (art.nr. 127391) nodig.

LET OP!

Gevaar voor schade aan apparaat en accu

Als het apparaat worden gebruikt met een ongeschikte accu, kuren apparaat en accu beschadigd raken.

Gebruik het apparaat alleen met de voorgeschreven accu.

OPMERKING

De accu, lader en het riemsystemeem zich Niet inbegrepen in de leveringsomvang en要去en waarom apart worden aangeschäft.

Controleer na het uitpakken of alle onderdelen zichn geleverd.

Nr. Component

1 Accukettingzaag
2 Zaagblad
3 Kettingbeschermer
4 Zaagketting
5 Gebruiksaanwijzing

2.7 Productverzicht (01)

Nr. Component

1 Kettingbeschermer
2 Zaagblad
3 Zaagketting
4 Aanslagkam
5 Kettingrembeugel
6 Beugelgreep
7 Dop kettingoliereservoir
8 Bedieningspaneel Eco-modus/Powermodus
9 Achterste handgreep
10 Gashendell
11 Blokkeerknop voor gashende
12 Kijkglas voor hettingoliereservoor

Nr. Component

13 Contactbus voor accu-aansluitkabel
14 Afdekkap voor hettingwiel
15 Snelspaninrichting met centrale sluiting en drairing
16 Accu
17 Acculader
18 Accu-riemsystem met aansluitkabel*

*: Niet inbegren, darüber verkrijgbaar onder de volgende artikelnummers:

Accu-riemsystem BTA 42-art.nr.127442
Lithium-ionaccu - art.nr. 127390
Lader-C150Li-art.nr.127391

3 VEILIGHEIDSINSTRUCTIES

3.1 Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING!

Lees alle veiligheidsinstructies en aanwijzingen.

Wanner de veiligheidsinstrumentes en aanwijzingen nicht worden opgevolgd, kuren er een elektrische schok, branden/of zware verwondingen optreden.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsinstrumenties gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat via stroom werkt (met netwerkklass) en op elektrisch gereedschap dat via een accu werkt (zonder netwerkklass).

3.1.1 Veiligung op de werkplek

Zorg voor een schoon en goed verlicht werkbereik. Wanorde of een gebrek aan goede verlichting konnen ongevalten veroorzaken.
Werk met het elektrische gereedschap Niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stoffen. Elektrisch gereedschap veroorzaakt vonken, die de stof of dampen können lately ontvlammen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru u wordt

afgeleid, kurz u de controle over het elektrische gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in de contactdoos passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekker in combinatie met elektrisch gereedschap met randaarding. Ongemodificierde stekkers en passende contactdozen verminderen het risico van elektrische schokken.
Vermijd lichaamscontact met geaarde oppervlakken zoals bij buizen, verwarmin-gen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam is geaard.
Stel elektrisch gereedschap Niet bloot aan regen of vocht. Wanneer er water in het elektrische gereedschap binnendringt, verhoegt dit de kans op een elektrische schok.
- Gebruik de kabel nicht voor doeleinden waarvoor deze Niet is bedoeld. De kabel mag Niet worden gebruikt om het elektrische gereedschap te dragen, op te hangen of om de stekker uit de contactdoost te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of zich bewegende onderdelen van het apparaat. Bij beschadigde of in de knoop geraakte kabels is er een hoger risico op een elektrische schok.
Wanner u met een elektrisch gereed-schap buiten werkt, dient u uitsluitend een verlangkabel te gebruiken die ook voor buiten geschikt is. Door het gebruik van een dergelijkke verlangkabel neemt het risico op een elektrische schok af.
Wanner het gebruik van elektrisch gereedschap in een vochtige omgeving nicht kan worden voorkomen, maakt u gebruik van een aardlekschakelaar. Het gebruik hiervan verminder het risico op een elektrische schok.

Wees oplettend en voer uw handelingen bewustuit. Ga voorzichtig te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Wanner u een moment Niet oplet, kan het elektrische

gereedschap ernstige verwondingen veroorzaken.

Draag een persoonlijke beschemingsuitrusting en.altijd eenveiligheidsbril.Het dragen van een persoonlijke beschemingsuitrusting verlaagt het risico op verwondingen.Tot de uitrusting behoren,afhankelijk van het type elektrisch gereedschap en de toepassing ervan,bijv.een stofmasker,veiligheidsschoenen met goede grip,eenveiligheidshelm of gehoorbeschemming.
Voorkom dat het apparaat onbedoeld in gebruik worden genomen. Controller of het elektrische gereedschap is uitgeschakeld voordat u het op de voeding aansluit en/of de accu plaatst, het optilt of draagt. Als u bij het dragen van het elektrische gereed-schap uw vinger op de schakelaar houdt of het elektrische gereedschap ingeschakeld aansluit op de netspanning, kan dit leiden tot ongevallen.
Verwijder afstel- of schroefgereedschap voordat het elektrische gereedschap worden ingeschakeld. Gereedschap of sleultels die in de draaibare onderdelen verecht komen, können verwondingen veroorzaken.
Voorkom een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en uw evenwicht kunt bewaren. Hierdoor kunt u het elektrische gereedschap in onverwachte situatuies beter controleren.
Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding weg van bewegende delen. Loszitten de kleding, sieraden of lange haren können door bewegende onderdelen worden gegren.
Wanner er stofafzug- en opvangvoorzie-ningen konnen worden gemonteerd, dient u te controlleren of deze aangesloten+zijn en juist worden gebruikt. Het gebruik van een stofafzuging kan gevaar door stof verkleinen.

3.1.4 Gebruik en behandeling van het elektrische gereedschap

Overbelast het apparaat Niet. Gebruik voor uw werkzaamheden het juiste elektrische gereedschap. Met het passende gereedschap werkt u better en veiligiger in het beschreiben toepassingsgebied.
Gebruik het elektrische gereedschap Niet wanneer de schakelaar kapot is. Elektrisch gereedschap dat Niet meer in- of uitgeschaa

keld kan worden, is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit de contactdoos en/of verwijder de accu voordat u instellenen aan het apparaat verandert, toebehoren verrantg of het apparaat opruimt. Deze veiligheidsmaatregel voorkomt het onbedoeld starten van het elektrische gereedschap.
Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Het apparaat mag nicht worden gebruikt door personen die er Niet mee vertrouwd zijn of die de instructies nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk als ze worden gebruikt door onervaren mensen.
Onderhoud elektrisch gereedschap zorgvuldig. Controller of bewegende delen goed werken en nicht klemmen, of er delen gebroken zichn of zodanig beschadigd dat de werking van het elektrische gereedschap worden belemmerd. Laat beschadigde onderdelen repareren voordat u het apparaat gezruikt. Veel ongevalten worden voroorzaakt door slecht onderhoden elektrische gereedschappen.
Houd het snijgereedschap scherp en schoon. Goed onderhonden snijgereedschap met scherpe snijkanten blijft minder snel haken en is gemakkelijk in het gebruik.
- Gebruik het elektrische gereedschap, de toebehoren, inzetgereedschap enz. conform.Deze instructies.Neem hierbij de werkomstandigheden en de uit te voeren werkzaamheden in acht. Het gebruik van elektrisch gereedschap voor andere dan doelmatige toepassenen kan tot gevaarlijke situatuies leiden.

3.1.5 Gebruik en behandeling van het accugereedschap

Laad de accu's uitsluitend in opladers op die door de fabrikant worden aanbevolen. Bij een oplader die voor een bepaald type accu's geschikt is, bestaat brandgevaar wonneer deze met andere accu's worden gebruikt.
- Gebruik uitsluitend de hiervoor bedoelde accu's in het elektrische gereedschap. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Houd de ongebruekte accuuit de buurt van paperclips, muntgeld, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een overbrugging van de

contacten zouden können veroorzaken.

Kortsluiting tussen de accucontacten kan verbrandingen of vuur veroorzaken.

Bij verkeerd gebruik kan er vloeistof UIT de accu lopen. Voorkom de aanraking hiermee. Spoel direct af met water wanner u er per ongeluk mee in contact komt. Wanner de vloeistof in de ogen komt, moet er een arts worden geraadpleegd. Lekkende accuvloeistof kan huidirritaties of verbrandingenveroorzaken.

3.1.6 Service

Laat het elektrische gereedschap alleen door gekwalificeerd personeel en met originele reserveonderdelen repareren. Zo wordt gegarandeerd dat de veiligheid van het apparaat behouden blijft.

3.2 Veiligheidsinstructies voor hettingzagen

Houd bij lopende zaag alle lichaamsdelenuit de buurt van de zaagketting. Controlleer voor het starten van de zaag of dezaagketting niets aanraakt. Bij werkzaamheden met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat kledingof lichaamsdelen door de zaagketting gegpen worden.
Houd de kettingzaag algtd met uw rechterhand aan de achefterste greep en uw linkerhand aan de voorste greep vast. De kettingzaag in omgekeerde werkhouding vasthouden, verhoegt het risico op letsels en mag nicht toegepast worden.
Het elektrische gereedschap moet alttijd uitsluitend aan de geisoleerde grepen worden vastgehouden, omdat de zaagketting verborgen leidingen kan raken. Wanneer zaagkettingen een onder spanning staande draad raken, komen de metalen delen van het elektrische gereedschap onder spanning te staan, waardoor de gebruiker een elektrische schok kan oplopen.
Draag veiligheidsbril en gehoorbescherming. Overige bescherming voor hoofd, handen, benen en voeten worden aanbevolen. Geschekte werkkleding vermindert het letselgevaar door rondvliegende spaanders en toevalig aanraken van de zaagketting.
Werk nooit vanuit een boom met de kettingzaag. Wanner u vanuit een boom werkt, bestaat gevaar voor persoonlijk letsel.
Let alkijd op een stabiele positie en gebruik de kettingzaag alleen wonneer u op

een stevige, veilige en vlakke ondergrund staat. Gladde ondergrund of onstabile stand zoals op een ladder, können leiden tot evenwichtsverlies of tot controverlies over de kettingzaag.

Houd er bij het knippen van een tak die onder spanning staat rekening mee dat deze terugveert. Wonneer de spanning in de houten gezels vrijkomt, kan de tak onder spanning de bedienende persoon raken en/of de kettingzaag aan de controle onttrekken.
Wees bijzonder voorzichtig bij het knippen van onderbegroeing enjonge bomen. Het dunne materiaal kan verstrikt geraken in de zaagketting en gegen u slagen of uuit evenwicht brengen.
Draag de kettingzaag bij de voorste greep in uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Bij het transport of het opbergen van de kettingzaag要去 deschemermkap aftijd gebruikt worden. Zorgvuldige omgang met de kettingzaag verminder de waarschijnlijkheid van een toevallige aanraking met de lopende zaagketting.
Volg de aanwijzingen voor de smering, de kettingspanning en het verrangen van toebehoren. Een fouitief gespannen of gesmeerde ketting kan scheuren of het terugslagrisico verhogen.
Zorg dat de grepen droog, schoon en vrij van olie of vet blijven. Vette, olieachtige grepen zijn glibberig en leiden tot controleverlies.
Zaag alleen hout. Gebruik de kettingzaag Niet voor werkzaamheden waarvoordeze Niet bedoeld is. Voorbeeld: gebruik de kettingzaag Niet om plastic, metselwerk of bouwmaterialen die Niet van hout zich, te zagen. Het gebruik van de kettingzaag voor Niet-reglementaire werkzaamheden kan tot gevaarlijke situatuies leiden.

3.3 Oorzaken en vermijding van een terugslag

Terugslag kan optreden wanner het uiteinde van het zaagblad een voorwerp raakt of wanner het hout buigt en de zaagketting in de snede vastklemt.

Een aanraking met het zaagbladuiteinde kan in veel geallen tot een onverwachtte,chterwaartse reactie leiden, waar bij het zaagblad maar boven en in de richting van de bediendaar worden gesla-gen.

Wanner de zaagketting aan de bovenkant van het zaagblad klem raakt, kan het blad hierdoor heftig in de richting van de bedienaar terugslaan.

Elke van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en mogelijkkerwijze zware letsels oploopt. Vertrouv Niet uitsluitend op de beveiligingen die in de kettingzaag+zijn ingebouwd. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om ongeval-en letselvrij te konnen werken.

Een terugslag is het gevolg van een verkeerd of foulief gebruik van het elektrische gereedschap. Die kan vermeden worden door geschikte voorzorgsmaatregelen, zoals hierna beschreiben:

Houd de zaag met beiden handen vast, waarbij duimen en vingers de grepen van de kettingzaag omsluiten. Breng uw li-chaam en de armen in een positie waar u stand kunt honden gegen de terugslagkrachten. Mits hij/zij geschikte maatregelen treft, kan de bediendaar de optredende terugslagkrachten beheersen. Laat de kettingzaag nooit los.
Vermijd een abnormale lichaamshouding en zaag Niet boven schouderhoogte. Daardoor wordt een onbedoelde aanraking met het zaagbladuiteinde vermeden en een betere controle van de kettingzaag in onverwachtesituaties möglichk gemaakt.
- Gebruik algintijd verwangbladen en zaagkettingen die de fabrikant voorschrijft. Foutieve verwangbladen können de ketting doenscheuren en/of een terugslagveroorzaken.
Respecteer de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Te lage dieptebegrenzers verhogen de neiging tot een terugslag.

3.4 Veiligheidsinstructies voor de accu

In dit gedeelte vindt u alle elementaire veiligheidsinstructies en waarschuwingen voor het gebruik van de accu. Lees de instructies!

Accu uitsluitend reglementair gebruiken, dit is voor apparaten met accuvoeding van de firma AL-KO. Accu alleen laden met de waar-voor bestemde AL-KO oplader.
Nieuwe accu voor ingebruikname eerst UIT de originele verpakking halen.
- De accu voor ingebruikname volledig opla-den en waarvoor.altijd de voorgeschreven op-lader gebruiken. De instructies in deze gebruiksaanwijzing voor het laden van de accu opvolgen.

Gebruik de accu Niet in omgevingen waar gevaar voor explosie en brand bestaat.
Stel de accu Niet bloot aan water en vocht wanner u de accu in het apparaat gebruikt.
De accu beschermen gegen hitte, olie en vuur, zodate zi Piet beschadigd worden en er geen elektrolyt kan vrijkomen.
De accu nicht stoten of werpen.
De accu Niet vuil of nat gebruiken. Voor gebruik de accu met een droge, schone doek reinigen en drogen.
De opgeladen en Niet gebruikte accuuit de buurt van metalen voorwerpen houden, om de contacten Niet te overbruggen (bijvoorbeeld paperclips, munte, sleutels, spijkers, schroeven). Door een kortsluiting+kennen brandwonden of brand ontstaan.
Accu Niet openen,uit elkaar halen of slopen. Er bestaat gevaar voor elektrocutie en kortsluiting.
Bij Niet reglementair gebruik en beschadigde accu+kunnen dampen en elektrolyt vrijkomen. De ruimte voldoende ventileren en in geval van klachten een arts raadplegen.

Bij contact met elektrolyt grondig afspoelen en de ogen direct grondig uitspoelen. Daarna een arts raadplegen.

• Deze accu mag Niet worden gebruikt door onbevoegden, behalve wanner ze onder toezicht staan van een voor hun verilgheid verantwoordelijkpeerson of wanner ze instructies hebben gekregen hoe ze de accu要去en gebruiken. Onbevoegde personen zich bijv.:

Personen (met inbegrip van kinderen) met lichamelijke, zintuiglijke of geestelijk beperkingen.
Personen die geen ervaring met en/of geen kennis over de accu hebben.

• Kinderen mogen nicht alleen in de buurt van de accu komen om te garanderen dat ze nicht met de accu spelen.
  De accu mag Niet langdurig aan de oplader gekoppeld blijven. Bij langdurige opslag accu van de oplader loskoppelen.
  Accuuit het apparaat verwijderen wanner het Niet worden gelebruikt.
  De ongebruekte accu droog en op een afgesloten plaats opslaan. Bescherm de accu tegenitte enrechtstreekse zonnestraling.Onbevoegde personen en kinderen moot geen toegang tot de accu krijgen.

3.5 Veiligheidsinstructies voor de lader

In deze paragraaf worden alle basis veiligheidsen waarschuwingsinstructies opgesomd, die bij het gebruik van de oplader要去en worden gespecteerd. Lees de instructies!

• Gebruik het apparaat uitsluitend reglementair, dit is voor het opladen van de vermelde accu. Uitsluitend originele accu's van AL-KO met de oplader laden.
  Voor elk gebruik het volledige apparaat en vooral het netsnoor en de accuschacht op beschadigingen controleren. Gebruik het apparaat alleen wonneer het in perfecte staat is.
  Gebruik het apparaat Niet in omgevingen waar gevaar voor explosie en brand bestaat.
• Gebruik het apparaat enkel binnen en stel het Niet bloot aan water en vocht.
  De oplader alsijd op een goed verlucht en nicht brandbaar oppervlak plaatsen, odomat hij bij het opladen warm wordt. De ventilatie-openingen vrijhouden en het apparaat Niet afdekken.
  Voor het aansluiten van de oplader controle- ren of de in de technische gegevens vermelde netspanning beschikbaar is.
  Het netsnooruitsluitend gebruiken voor het aansluiten van de oplader, Niet voor andere doeleinden. De oplader Niet aan het netsnoor optillen, en de stekker Niet door trekken aan het snoer uit het stopcontact trekken.
  Het netsnoer beschermen gegenitte, olie en scherpe kanten, zodat het Niet beschadigd raakt.
  De oplader en accu Niet vuil of nat gebruiken. Voor gebruik het apparaat en de accu reini-gen en drogen.
  Oplader en accu Niet openen. Er bestaat gevaar voor elektrocutie en kortsluiting.
  Laat het apparaat voor uw eigienveiligheid al-leen door gekwalificeerd personeel en met originele reserveonderdelen repareren.
  Dit apparaat mag nicht worden gebruikt door onbevoegden, behalte wanner ze onder toezicht staan van een voor hun veiligheid verantwoordelijkpeerson of wanner ze instructies hebben gekregen hoe ze het apparaat要去en gebruiken. Onbevoegde personen zich bijv.:

Personen (met inbegrip van kinderen) met lichamelijke, zintuiglijke of geestelijk beperkingen

Personen die geen ervaring met en/of geen kennis over het apparaat hebben.

Kinderen mogen nicht alleen in de buurt van de accu komen om te garanderen dat ze nicht met het apparaat spelen.
Bewaar het apparaat op een droge en afgeslotenplaats wonneer het Niet worden gebruikt. Onbevoegde Personen en kinderen mogengeen toegang tot het apparaat krijgen.

3.6 Veiligheidsaanwijzingen voor de werkzaamheden

Neem de voor uw land specifieke veiligheidsvoorschriften in acht, bijv. van beroepsorganisaties, sociale verzekeringsfondsen, arbo-instanties.
Werk uitsluitend bij voldoende daglicht of kunstmatige verlichting.
Houd de werkomgeving vrij van rondslingerende voorwerpen (bijv. zaagafval) - struikelgevaar.
De gebruiker is verantwoordelijk voor eventu-eel letsel bij derden en voor materièle scha- de.
Wanner u voor het eerst met een kettingzaag werk:

Laat u door de verkoper of een andere deskundige de omgang met de kettingzaag uitleggen, of volg een cursus.
Oefen voor het eerste gebruik minimaal het zagen van stammen op een zaagbok of zaagonderstel.

3.6.1 Gebruiker

Personen vanjonger dan 16aar en personen die de gebruikershandleiding Niet hebben gelezen, mogen het apparaat Niet gebruiken.
- Ledereen die met de kettingzaag werkt,要去uitgerust en gezond zich en in een goede conditie verkeren. Wie zich uit gezondheids-overwegingen Niet overmatig mag inspannen,要去 een arts raadplegen, of het voor haar/hem möglichk is met een kettingzaag te werkken.

3.6.2 Werktijden

Neem de voor uw land geldende richtlijnen in acht, die van kracht+zijn voor de duur van het werkken met kettingzagen. Voor de werktijden voor werkzaamheden met kettingzagen+kennen op nationaal en lokaaliveau beperkingen gelden.

3.6.3 Belasting door trillingen

WAARSCHUWING!

Gevaar als gevolg van trillingen

De werkelijkke trillingssemissiewaarde tijdens het gebruik van het apparaat kan afwijken van de door de fabrikant opgegeven waarde. Let voor of tijdens het gebruik op de volgende factoren die van invloed�:

Wordt het apparaat gebruikt voor het beoogde gebruik?
Wordt het materiaal op de juiste wijze gesneden of verwerkt?
- Bevindt het apparaat zich in een goede staat van gebruik?
Is het snijblad goed scherp en is het juiste snijblad ingebouwd?
Zijn de handgrepen en, indien nodig, optionele trillingsdempende handgrepen gemonteerd en+zijn deze vast verbonden met het apparatus?

• Gebruik het apparaat alleen met het motortoerental dat nodig is voor de uit te voeren werkzaamheden. Gebruik het maximale toerental zo min möglichk om geluid en trillingen te beperken.
• Als gevolg van verkeerd gebruik en onderhoud+kunnen de trillingen en het lawaai van het apparaat toenemen. Dit leidt tot schade aan de gezondheid. Schakel in dit geval het apparaat onmiddelijk uit en LAST het reparen door een geauthoriseerde serviceworkplaats.
  De mate van belasting als gevolg van trillingen is afhankelijk van de uit te voeren werkzaamheden of van de toepassing van het apparaat. Schat hem in en las voldoende pauzes in. Daardoor wordt de belasting door trillingen gedurende de volledige werktijd in belangrijke mate verminderd.
  Door een langer gebruik van het apparaat wordt de bediener blootgesteld aan trillingen, waardoor problemen konnen ontstaan met de bloedsomloop ('dode vingers'). Om dit risico te verminderen, handschoenen dragen en de handen warmhouden. Wanner een symptom van 'dode vingers' worden waargenomen, onmiddelijk medische hulp inroepen. Tot deze symptomen behoren: Gevoelloosheid, verlies van gevoeligheid, tintelingen, jeu, pijn, vermindering van de kracht, verandering van

kleur of van de conditie van de huid. Meestal worden deze symptomen waargenomen aan vingers, handen of polsen. Bij lage temperaturen (ca. beneden 10^ ) neemt het gevaar toe.

Las langere pauzes in tijdens uw werkdag, zodat u kunt herstellen van het geluid en van de trillingen. Plan uw werk zodenig dat het gebruik van apparaten die sterke trillingenveroorzaken, worden verspreid over meertere dagen.
Wanner u een onaangenaam gevoel of een verkleuring van de huid tijdens het gebruik van het apparaat waarneemt aan uw handen, onderbreekt u het werk onmiddelijk. Las voldoende pauzes in. Zonder voldoende pauzes kan een trillingensyndroom ontstaan aan handen en armen.
Minimaliseer het risico door uzelf zo min mogelijk bloot te stellen aan trillingen. Verzorg het apparaat volgens de aanwijzingen in de gebruiksaanwijzing.
- Als het apparaat vaak worden gezruikt, neemt u contact op met uw dealer om trillingsdempende accessoires (bijv. handgrepen) aan te schaffen.
Leg in een werk-schema vast hoe de belasting door trillingen kan worden begrensd.

3.6.4 Geluidsbelasting

Een zekere geluidsbelasting door dit apparaat is onvermijdelijk. Plan luidruchtige werkzaamheden gedurende acceptabele en waarvoor geschikte tijden. Respecteer rusttijden en beperk de duur van het werk tot het minimum. Voor uw persoonlijke bescherming en ter bescherming van personen die zich in de buurt bevinden, moet geschikte gehoorbescherming worden gedragen.

3.6.5 Werken met de hettingzaag

WAARSCHUWING!

Gevaar voor zwaar letsel.

Door het gebruik van een kettingzaag waarvan Niet alle onderdelen zich gemonteerd, kan zwaar letsel worden veroorzaakt.

Gebruik de hettingzaag uitsluitend, wanner alle onderdelen zich ge-monteerd.
Voer voor elk gebruik een visuèle controle uit, om te controleren of de kettingzaag compleet is, geen beschadigingen heeft of versleten onderdelen bevat. De veiligheids- en beschemingsvoorzieningen要去en intact+zijn.

WAARSCHUWING!

Letselgevaar door onbedoeld startende kettingzaag

Een onbedoeld startende kettingzaag kan tot ernstig letsel leiden. Verwijder waarom.altijd de accu bij:

Test-, afstel- en reinigingswerkzaamheden
Werkzaamheden aan het snijgereedschap
Het hinterlaten van de kettingzaag
Transport
Opslag
Onderhouds- en reparatiewerkzaamheden
Gevaar

Nooit alleen werken.
Houd.altijd een EHBO-doos in de buurt voor eventuele ongevallen.
Aanraking vermijden met eventuele metalen voorwerpen aanwezig in de grond of verbonden aan een elektrische leiding.
De persoonlijke beschemingsmiddelen bestaanuit:

eenveiligheidshelm
gehoorbescherming (bijv. oorschelpen), met name bij een dagelijkse arbeidsduur van meer dan 2,5 uuR
veiligheidsbril of gezichtsbescherming van veiligheidshelm

■ veiligheidsbroek met ingelegde snijbeveiliging
stevige werkhandschoenen
■ veiligheidsschoenen met slipvaste zolen en stalen neuzen

De hettingzaag Niet boven schouderhoogte gebruiken,veilig hanteren is zo Niet meer möglichk.
Schakel bij het veranderen van werklocatie de motor uit enplaats de kettingbeschermer.
Breng op een buiten gebruik zijnde kettingzaag altijd de kettingbeschermer aan en verwijder de accu.
De kettingzaag alleen neerleggen nadat unde isuitgeschakeld.
De kettingzaag nicht gebruiken om hout te verplaatsen of op te tillen.
■ Als een boomstam dikker is dan de lenghte van het zaagblad, moet deze door een vakman worden omgezaagd.
Plaats de zaagketting alleen voor een zaagsnede wonneer de ketting draait. Schakel de kettingzaag nooit in met stilstaande, al op het hout geplaatste zaagketting.
Voorkomen dat kettingzaagolie in de bodem terechtkomt.
Niet zagenijdens regen, sneeuw of een storm.
Stel de veiligheids- en beveiligingsvoorzieningen nooit buiten werking.

4 MONTAGE

WAARSCHUWING!

Gevaar voor zwaar letsel.

Door het gebruik van een kettingzaag waarvan Niet alle onderdelen zich gemonteerd, kan zwaar letsel worden veroorzaakt.

Gebruik de kettingzaag uitsluitend, wanner alle onderdelen zichn gesmonteerd.
Voer voor elk gebruik een visuèle controle uit, om te controleren of de kettingzaag compleet is, geen beschadigingen heeft of versleten onderdelen bevat. De veiligheids- en beschemingsvoorzieningen要去en intact+zijn.

VOORZICHTIG!

Gevaar voor snijletsel.

Bij het monteren van de zaagketting,\ kunnen de scherpe randen snijletsel ver-oorzaken.

Verwijder de accu voor het monteren van de ketting.
Draag veiligheidshandschoenen bij de montage van de zaagketting en het zaagblad.

4.1 Monteren van het zaagblad (02, 03)

1. Trek de kettingrembeugel (02/1) maar de beugelgreep (02/a), om zo de kettingrem vrij te gehen.
2. Draai de centrale sluiting (02/2) linksom en neem.Deze,samen met afdekkap (02/3) van de zaag.
3. Plaats het zaagblad (03/1) over de geleiderbout (03/2) en schuif deze zo ver maarachten, dat de zaagketting kan worden gemonteerd.

4.2 Monteren van de zaagketting (02, 03)

1. Leg de zaagketting om het kettingwiel (03/3) en in de groef van het zaagblad (03/1) aanbrengen.
2. Leid de zaagketting om het omkeerwiel op het zaagblad. De zaagketting要去 aan de onderkant van het zaagblad iets doorhangen.
3. Monteer de afdekkap (02/3) en draai de centrale sluiting (02/2) Licht vast.

4.3 Spannen van de zaagketting (04, 05)

OPMERKING

De zaagketting is correct gespannen wanner deze:

aanligt gegen de onderkant van het zaagblad en met de hand kan worden doorgetrokken
op het midden van het zaagblad ongeveer 3 - 4 mm omhoog kan worden gehaald

1. De rigging van de zaagketting controlleren,\ deze要去 correct aanliggen in de zaagbladgroef en over het kettingwiel.
2. Draai de draairing (04/1) zo maar de afdekkap (04/2), dat beiden driehoeken gegenover el-kaar staan (04/a).
3. Draai de centrale sluiting (05/1) rechtsom (05/a). Draai de centrale sluiting waar bij nicht

helemaal vast, of draai deze een omwente-ling terug.

1. Draai de draairing (05/2) rechtsom, totdat de zaagketting correct is gespannen (05/b), zoals hierboven beschreiben.
2. Draai de centrale sluiting (05/1) rechtsom, tot\ deze is vastgezet.

5 INGEBRUIKNAME

GEVAAR!

Levensgevaar en gevaar voor zeer ernstig letsel.

Onbekendheid met de veiligheidsinstructies en bedieningsinstructies kan bijzonder ernstig letsel en zelfs de dood tot gevolg hebben.

Lees en volg alle veiligheidsinstructies en bedieningsinstructies in deze gebruiksaanwijzing op evenals in de gebruiksaanwijzingen waarnaar wordt verwezen, voordat u de kettingzaag gebruikt!

WAARSCHUWING!

Gevaar voor zwaar letsel.

Wanner de kettingzaag beschadigde onderdelen bevat, kan dit tot zwaar letsel leiden.

Voer voor elk gebruik een visuèle controle uit, om te controleren of de kettingzaag compleet is, geen beschadigingen heeft of versleten onderdelen bevat. De veiligheids- en beschemingsvoorzieningen要去en intact+zijn.

5.1 Accu laden (06, 07)

VOORZICHTIG!

Brandgevaar bij het opladen!

Er bestaat brandgevaar wanner de la- der op een makkelijk brandbare ondergrond is geplaatst en nicht voldoende wordt geventileerd.

Gebruik de lader alsijd op een nietbrandbare ondergrond of in een nietbrandbare omgeving.
- Indien beschikbaar: Houd de ventilatieopengingen vrij.

OPMERKING

De accu要去hertheeeste gebruik compleetwordenopgeladen.De accu kan inelke willekeurige laadtoestand worden opgeladen.Het isniet slecht voor de accu als het opladen wordt onderbroken.

OPMERKING

De accu is bij het opladen dankzij de automatische herkenning van de acculaad conditie gegen overladen beschermd en kan dan ook eenijdje, maar nicht op lang-ge termijn, in de oplader worden gelaten.

OPMERKING

Neem de meegeleverde gebruiksaanwij- zingen van de accu en de oplader in acht.

1. Verbind accu (06/1) en oplader (06/2, 06/a), en de oplader met de netspanning (06/3, 06/b). Het laadproces begint. De LED op de oplader brandt groen, op de accu worden de laadstatus weergegeven.
2. Controller de weergave van de laadstatus op de accu (07). Het volledig opladen duurt ongeveer 2,5 uur. Het proces stopt automatisch wanneer de accu volledig opgeladen is.
3. Koppel de accu los van de oplader (06/a) en de oplader los van de netspanning (06/b).

5.2 Kettingzaagolie bijvullen (08)

LET OP!

Gevaar voor beschadiging van de kettingzaag

De kettingzaag kan zwaar beschadigd raken, wanner zich te weinig of zelfs geen kettingzaagolie in het reservoir bevindt, of wanner dit ingedroogd/vastgekleefd is. Ingedroogde/vastgekleefde kettingzaagolie kan leiden tot schade aan olievoerende onderdelen en aan de oliepomp.

Beschadiging treedt ook op, wanneer gebruik worden gemaakt van afgewerkte olie. Het gebruik van afgewerkte olie leidt tot schade aan het milieu!

Vul voor ingebruikname het reservoir met kettingzaagolie.
Gebruik geen afgewerkte olie!
Vul minimaal bij elke accuwissel het oliereservoir bij met kettingzaagolie.

De zaagketting en het zaagblad krijgen tijdens bedrijf continu olie toegevoerd vanuit een automatisch oliesmeersystem. De kettingzaagolie beschermt gegen corrosie en vroegtijdige slijtage. Om de zaagketting afdoende te smeren要去 steeds voldoende kettingzaagolie in het reservoir aanwezig়.

Gebruik voor de smering van de zaagketting en het zaagblad uitsluitend milieuvriendelijkke, biologisch afbreekbare, hoogwaardige kettingzaagolie en vervoer en bewaar deze in toegelaten en van inhoudsaanduiding voorziene verpakkingen.

Controleer het oliepeil elke keer voor aanvang van de werkzaamheden en elke keer bij het verwisselen van de accu en vul, indien nodig, kettingzaagolie bij:

1. Controller het oliepeil in het kijkglas van het reservoir (08/1). Er moet algtd olie te zien zich. Het minimale en het maximale oliepeil月至en onder- resp. overschreten.
2. Vul, indien nodig, kettingzaagolie bij via de vulhals (08/2).

5.3 Werkingstest van de hettingrem

De kettingzaag is uitgerust met een handbediende kettingrem die bijv. bij een terugslag (kickback) via de kettingrembeugel worden geactiveerd. Bij bediening van de kettingrem worden de kettingzaag en de motor onmiddelijk gestopt.

GEVAAR!

Levensgevaar vanwege achteloos gelebruik!

Door onvoorzlichtige en onvoorziene bewegingen van de kettingzaag kan zeer zwaar, tot dodelijk letsel worden veroorzaakt.

Ga bij het werknen met de ketting-zaag algtdveiligheidsbewust en zeer geconcentreerd te werk.
Bij het vrijgeven van de kettingrem geen schakelaar indrukken.

WAARSCHUWING!

Levensgevaar en gevaar voor zeer ernstig persoonlijk letsel door een defecte kettingrem

Wanner de kettingrem nicht werkt kan, bijv. bij een terugslag (kickback), de zaagketting de gebruiker zeer ernstig, tot dodelijk letsel toebrengen.

Test voor het begin van alle werkzaamheden steeds eerst de kettingrem.
Schakel de kettingzaag nicht in, wanner de kettingrem defect is. Laat de kettingzaag in een dergelijk geval controleren door een deskundige werkplaats.

5.3.1 Kettingrem testen bijuitgeschakelde motor (09)

1. Trek de accu uit het apparaat (zie Hoofdstuk 6.3 "Accuplaatsen/verwijderen (14)", pagina 71).
2. Om de kettingrem vrij te Geven, trekt u de kettingrembeugel (09/1)richting de beugelgreep (09/2) (09/a). De zaagketting kan nu met de hand rond worden getrokken.
3. Om de kettingrem in te schakelen, drukt u de kettingrembeugel (09/1) maar voren (09/b). Het mag nu Niet möglichelijk zijn de zaagketting rond te trekken.

5.3.2 Kettingrem testen bij ingeschakelde motor (09)

OPMERKING

Alvorens de kettingzaag in te schakelen altijd de kettingrem vrijgeven.

1. Houd de kettingzaag veilig en stevig vast bij de beugelgreep en dechterste greep.

2. Trek de kettingrembeugel (09/1) richting de beugelgreep (09/2) (09/a) om zo de kettingrem vrij te gehen.

3. Schakel de motor in.

4. Duw de kettingrembeugel (09/1)aar voren (09/b).De zaagketting en de motor要去en direct stoppen.

6 BEDIENING

GEVAAR!

Levensgevaar en gevaar voor zeer ernstig letsel.

Onbekendheid met de veiligheidsinstructies en bedieningsinstructies kan bijzonder ernstig letsel en zelfs de dood tot gevolg hebben.

Lees en volg alle veiligheidsinstru cties en bedieningsinstructies in deze gebruiksaanwijzing op evenals in de gebruiksaanwijzingen waarnaar wordt verwezen, voordat u de kettingzaag gebruikt!

Neem de nationale voorschriften voor de gebruiksduur in acht.
Houd de achefterste handgreep vast met de rechterhand en de beugelgreep met de linkerhand.
De handgrepen nicht loslaten zolang de motor draait.
Gebruik de hettingzaag nicht bij:

Vermoeidheid
Onwel zich
Onder invloed van alcohol, medicijnen of drugs

6.1 Controlleren van de hettingzaagolie

Handelwijze zie Hoofdstuk 5.2 "Kettingzaagolie bijvullen (08)", pagina 69.

LET OP!

Gevaar voor beschadiging van de kettingzaag

De kettingzaag kan zwaar beschadigd raken, wanner zich te weinig of oneself geen kettingzaagolie in het reservoir bevindt, of wanner dit ingedroogd/vastgekleefd is. Ingedroogde/vastgekleefde kettingzaagolie kan leiden tot schade aan olievoerende onderdelen en aan de oliepomp.

Beschadiging treedt ook op, wanner gebruik worden gemaakt van afgewerkte olie. Het gebruik van afgewerkte olie leidt tot schade aan het milieu!

• Controleer voor aanvang van de werkzaamheden alsijd of het reservoir voldoende is gemuld met ketting-Zaagolie.
  Vul kettingzaagolie bij wanner het oliepeil laag is.
  Gebruik geen aufgewerkte olie!

6.2 Accu-riemsystem omdoen (10) tot en met (13)

Het accu-riemsystem volgens de afbeelding (10) tot en met (13) omdoen.

6.3 Accuplaatsen/verwijderen (14)

Accuplaatsen

1. Accu (14/1) in het accu-riemsystem (14/2) schuiven (14/a) totdat hij vastklikt.

Accu verwijderen

1. De ontgrendelingsknop (14/3) op de accu (14/1) indrukken en ingedrukt houden.
2. Accu (14/1) verwijderen (14/b).

6.4 Stroomvoorziening aansluiten (15, 16)

Aansluitkabel monteren

1. Lijn de eerste stekker van de aansluitkabel (15/1)uit met de geleidepen en de geleidingsgroef van de stekker van het accu-riemsysteme (15/2), sluit hem aan en draai hem Lichtjes rechtsom totdat de vergrendelingsschakelaar (15/3) hoorbaar vastklikt.
2. Lijn de tweede steker van de aansluitkabel (16/1)uit met de geleidepen en geleidingsgroef van de contactbus (16/2) van het appa

raat, druk deze in de contactbus van het apparaat (16/a) en draai deze Lichtjes rechtsom totdat de vergrendelingsschakelaar (16/3) hoorbaar vastklikt.

Aansluitkabel verwijderen

1. Trek de vergrendelingsschakelaar (15/3)\ aar achefteren (15/b), draai de stekker lichtjes\ linksom en trek deze dan uit de contactbus (15/c).
2. Trek de vergrendelingsschakelaar (16/3)
   aar achefteren, draai de stekker lichtjes linksom en trek deze uit de contactbus van het apparaat (16/2) trekken (16/b).

6.5 De motor in- en uitschakelen (17)

VOORZICHTIG!

Gevaar voor gehoorschade!

Door het gebruik van het apparaat ontstaat sterke geluidsvorming die gehoorschade kan veroorzaken.
Draag bij het werken met de ketting-zaag.altijd gehoorbescherming.

OPMERKING

Alvorens de kettingzaag in te schakelen altijd de kettingrem vrijgeven.

Motor inschakelen:

1. Geef de hettingrem vrij.
2. De blokkeerknop (17/1) met de duim indruken en ingedrukt houden.
3. Druk de gashendel (17/2) in en houd deze ingedrukt.
4. Laat de blokkeerknop (17/1) los. De blokkeerknop hoeft nicht meer ingedrukt te blijven nadat de kettingzaag loopt. De blokkeerknop dient om het onbedoeld starten van de kettingzaag te verhinderen.

Motor uitschakelen:

1. Laat de gashendel (17/2) los.

6.6 Testen van de kettingrem

Handelwijze die Hoofdstuk 5.3 "Werkingstest van de kettingrem", pagina 69.

WAARSCHUWING!

Levensgevaar en gevaar voor zeer ernstig persoonlijk letsel door een defecte kettingrem

Wanner de kettingrem nicht werkt kan, bijv. bij een terugslag (kickback), de zaagketting de gebruiker zeer ernstig, tot dodelijk letsel toebrengen.

Test voor het begin van alle werkzaamheden steeds eerst de kettingrem.
Schakel de kettingzaag nicht in, wanneer de kettingrem defect is. Laat de kettingzaag in een dergelijk geval controleren door een deskundige werkplaats.

6.7 Toerental van de zaagketting verhogen/ verlagen [Eco-modus/Power-modus] (18)

Met de Eco-modus/Power-modus kunt u maar wens het toerental van de ketting verhogen of verlagen. Bij een hoger toerental (Power-modus) worden de gebruiksduur van de accu verkort.

1. Druk de knop (18/1) in. De led (18/2) brandt wanner de Power-modus is ingeschakeld.
2. Druk nogmaals op de knop (18/1), om de Power-modus uit te schakelen.

Als het apparaat wordt uitgeschakeld en cervolgens waar wordt ingeschakeld, begint het met de)[-aatst gekozen instelling.

6.8 Acculaadconditie controlleren "Motion Detection" (07)

Boven op de accu bevindt zich een laadstatus-indicator. Deze worden automatisch gedurende enkele seconden geactiveerd wonneer u de accu zachtjes schudt.

1. Schud de accu. De leds van de laadconditieweergave lichten op op basis van de acculaadconditie.

2. Lees de laadstatus af:

Weergave laadtoestand

LEDs Weergave

Rood (07/1)	■ Brandt: Accu is volledig leeg. ■ Knippert herhaaldelijk 1x: te verhelpen fout, bijv. een te hoge of te lage temperatuur. ■ Knippert herhaaldelijk 2x: Hardwarebout, bijv. accu is defect.
Groen (07/2)	Brandt: Accu is voor meer dan 0% geladen.
Groen (07/3)	Brandt: Accu is voormeer dan 25% geladen.
Groen (07/4)	Brandt: Accu is voormeer dan 50% geladen.
Groen (07/5)	Brandt: Accu is voormeer dan 75% geladen.

Tijdens het opladen knippert de groene led voor de actuèle laadconditie. De groene leds voor de lage laadconditie branden voortdurend.

Bedrijfsduur van de accu

Als de bedrijfsduur van de geheel opgeladen accu duidelijk korter is geworden, is de accu versleten en要去 deze door een originele accu worden verrangen.

7 WERKHOUDING EN WERKTECHNIEK

OPMERKING

Regelmatig worden door beroepsorganisations cursussen aangeboden in de omgang met kettingzagen en bomenkaptechniek.

GEVAAR!

Levensgevaar door onvoldoende vak-kennis!

Een tekort aan vakkennis kan ernstig tot zichs dokelijk letsel veroorzaken!

Uitsluitend goed geschoolde en ervaren mensen mogen worden belast met het snoeien en;kappen van bo-men.

GEVAAR!

Levensgevaar door versplintering van hout!

Losspringende houtspaanders können ernstig of zelfs dodelijk letsel veroorzaken!

• Losse spaanders en houtsplinters verwijderen van het te verzagen geedeelte.

7.1 Bomen kappen (19, 20)

Let voor enijdens het happen op de volgende punten:

Bij het=kappen van bomen moet ervoor worden gezorgd, dat overige personen Niet aan gevaren wordenblootgesteld,geen hoofdtransportleidingen kuren worden geraakt en geen materiele schade kan wordenverozaakt. Wanner een boom een hoofdtransportleiding raakt,moet het betreffende nutsbedrijf onmiddelijk op de hoogte worden gebracht.
Houd ook alkijd rekening met eigendommen van derden, dieren en overige voorwerpen. Geen van deze mogen zich binnen de geva-renzone bevinden. In het geval toch ergens schade is toegebracht,要去 de eigenaar on-middelijk op de hoogte worden gebracht.
De veilige afstand ten opzichte van andere werkplekken of voorwerpen dient minstens 21 / 2 -keer de boomlengte te bedragen.
De valrichting van de boom beoordelen. Bepalend voor de valrichting van de boom zich:

de natuurlijke stand van deBoom
de lenghte van dikkere takken
de hoogte van de boom
eenzijdige groei van takken
horizontal of hellende ondergrond
asymmetrische groei, houtschade
windrichting en windsnelheid
sneewuwbelasting

Op een hellende ondergrond algid boven de valrichting van de boom blijven werken.
- Controlleren dat zich op de eerder bepaalde vluchtweg geen hindernissen bevinden. De vluchtweg moet ca. 45^ schuin hinterwaarts van de valrichting lopen (19).
De stam要去 vrij় van begroeeling, takken en vreeinde voorwerpen (zoals verruiling,

stenen, losse boomschors, spijkers, klemmen, draad etc.).

Om een boom te kappen要去en er een valkerf en een velsnede worden aangebracht.

1. Bij zagen van de valkerf en bij in stukken zagen van de boomstam de aanslagkam veilig aanbrengen gegen het te verzagen hout.
2. De valkerf (20/C) worden eerst horizontally en cervolgens van bovenaf schuin in een hoek van minstens 45^ ingezaagd. Hierdoor worden voorkomen dat de kettingzaag vastklemt bij het uitzagen van de tweede inkeping. De valkerf要去zo maybeijk nabij de bodem en in de gewenste valrichting (20/E) worden aangebracht. De diepte van de kerf要去 ca. 1/4 van de stamdkte bedragen.
3. De velsnede (20/D) wegen de valkerf exact horizontal inzagen. De velsnede要去 op een hoogte van 3-5 cm boven het horizontale vlak van de valkerf worden ingezaagd.
4. De velsnede (20/D) zo diep inzagen dat er een breuklijst (20/F) van minstens 1/10 van de stamdkte tussen de valkerf (20/C) en de velsnede (20/D) overblijft. Deze breuklijst voorkomt dat deBoom gaat draaien en in de verkeerde richting valt. Zodra de velsnede (20/D) de breuklijst (20/F) nadert moet de boom beginnen te vallen. Zaag de breuklijst Niet door!

Als de boom gaat vallen tijdens het zagen:

Als de boom möglichk in de verkeerde richting zal vallen of terug helt en de kettingzaag vastklemt, moet de velsnede worden afgeb broken. Sla wiggen uit hout, kunststof of aluminium in om de zaagsnede te openen en de boom in de gewenste richting te lately vallen.
De kettingzaag direct uit de zaagsnedetrekken, uitschakelen en wegleggen.
Weglopen via de vluchtroute.
- Opletten voor neervallende takken en twijgen.

1. Als de boom blijft staan deze door het inslaan van wiggen in de velsnede gecontroleerd ten val brengen.

Opmerking: Er mogen uitsluitend wiggen van hout, kunststof of aluminium worden gebruikt.

1. Na afloop van de zaagwerkzaamheden direct de gehoorbescherming afnemen en letten op signalen of waarschuwend geroep.

Insteek-, langs- en hartsneden要去en alleen worden uitgevoerd door ervaren of opgeleide personen (20).

GEVAAR! Levensgevaar door vallende boom!

Wanner het Niet möglich is terug te wijken wanner een boom omvalt, kan dit leiden tot ernstig tot zichs dodelijk letsel!

Pas met de kapwerkzaamheden beginnen nadat een hindernisvrijevluchtroute vanaf de vallende boom is gewaarborgd.

GEVAAR! Levensgevaar door ongecontrolerd valende boom!

Een ongecontroleerd vallende boom kan ernstig of dodelijk letsel veroorzaken!

Omtzorgen dat de boom gecontroleerd valt, moet een breuklijst blijven staan tussen de velsnede en devalkerf; de bredte hiervan moet ca. 1/10 zijn van de stamdkyte.
Bij wind geen kapwerkzaamhedenuitvoeren.

7.2 Snoeien (21)

Onder snoeien worden hier verstaan het afzagen van de takken van een gevelde boom. Let hierbij op de volgende punten:

De kettingzaag tijdens de werkzaamheden met de aanslagkam gegen de boomstam afsteunen.
Grotere, naar beneden gerichte takken die de boom ondersteunen voorlopig lately zitten.
Kleinere takken in een keer doorzagen.
Zaag de takken systematisch een voor een van de boom (21/a). Zaag eerst de takken af die u in de weg zitten. Zaag dan de takken af die spanningen veroorzaken. Zaag als LASTe de dikste tak af aan de basis van deBoom.
Zaag vrijhangende takken af van de bovenzijde (21/b),niet van de onderzijde.
- Opletten op onder spanning staande takken; deze van onderaf maar boven toe doorzagen (21/c), om te voorkomen dat de kettingzaag vastklemt.

7.3 Boom afkorten (22 - 25)

Onder afkorten worden hier verstaan het in stukken zagen van de geveldeBoom. Let hierbij op de volgende punten:

Zorg ervoor dat u stevig staat en uw li-chaamsgewicht gelijkmatig verdweit over beide voeten. Indien möglichk,要去 de stam worden ondersteund door takken, balken of wiggen.
Op een hellende locatie algijd van bovenaf ten opzichte van de boomstam werken, omdat de boomstam kan wegrollen (22).
De kettingzaag zo hanteren dat er zich geen lichaamsdelen bevinden in de verlangde zwenkzone van de zaagketting.
De aanslagkam pal naast de snijkant plaatsen en de kettingzaag rondon dit punt draaien. Aan het einde van de zaagsnede nicht langer druk uitoefenen.
- Om de volledige contrôle te houden over de kettingzaag, moet u aan het einde van de snede de druk op de zaag verminderen, zonder waar bij de handgrepen van de kettingzaag minder stevig vast te houden.
Erop letten dat de zaagketting nicht gegen de bodem kommt.
Wacht na het beeindigen van de zaagsnedetot de zaagketting stilstaat, alvorens u de kettingzaag verwijdert.
De motor van de kettingzaag altijd uitschakelen alvorens door te gaan maar de volgendeboom.

De boomstam worden over de hele lenghte gewiekmatig ondersteund:

De boomstam van bovenaf doorzagen (23/a) en Niet in de bodem zagen.

Boomstam worden aan een uiteinde ondersteund:

• Om het vastklemmen van de kettingzaag en het splijten van hout te voorkomen, eerst 1/3 van de stam diameter van onderaf inzagen (24/a); cervolgens de rest van bovenaf ter hoogte van de onderste zaagsnede doorza-gen (24/b).

De boomstam worden op beiden uiteinden ondersteund:

Om het vastklemmen van de kettingzaag en het splijten van hout te voorkomen, eerst 1/3 van de stam diameter van bovenaf inzagen (25/a); verrolgens de rest van onderaf ter hoogte van de bovenste zaagsnede doorzagen (25/b).

GEVAAR!

Levensgevaar bij terugslag (kickback)!

Door een terugslag van het apparaat (kickback) kan de gebruiker levensgevaarlijk worden verwond.

Houd u steeds aan de voorgeschreven maatregelen ter voorkoming van een terugslag!

7.4 Zaaghout verzagen

Neem bij deze werkzaamheden de volgende punten in acht:

Een veilige ondersteuning gebruiken (zaagbok, wigvorm, balken).
Letten op een veilige werkpositie en een gegelmatige verdeling van het lichaamsgewicht.
Rondhout blokkeren gegen verdraien.
Zet de kettingzaag altijd met draaiende ketting gegen het hout om een snede te beginnen. Start de kettingzaag nooit wonneer de stilstaande zaag al contact maakt met het hout.
Het hout Niet met de voet of door een anderpersonoondaten gegenhonden.

8 ONDERHOUD EN VERZORGING

WAARSCHUWING!

Gevaar voor snijjletsel

Gevaar voor snijletsel als gevolg van contact met scherpe en bewegende de- len van het apparaat, zoals het snijblad.

Schakel voorafgaand aan onderhouds-, verzorgings- en reinigingswerkzaamheden alkijd het apparaatuit. Verwijder de accu.
Draag bij onderhouds-, verzorgingsen reinigingswerkzaamheden.altijd beschemende handschoenen.

De kettingzaag voldoet aan alle van toepassing zijnde veiligheidsnormen. Reparaties mogen al-leen worden uitgevoerd door deskundige, getraindevakmensen en uitsluitend met gebruik van de originele reserveonderdelen.

Na elk gebruik van de kettingzaag deze controleren op slijtage en beschadigde onderden eventueel verrangen.
Het apparaat Niet bloatstellen aan vocht en nattigheid. Plastic delen reinigen met een

doek en hierbij geen reinigings- of oplosmiedelen gebruiken.

Reinig de koelspleten algijd direct, wanner deze verstopt zich.
Spuit de kettingzaag Niet af met water en gebruik geen hagedrukreiniger.
Uitsluitend de door de fabrikant voorgeschreven reserveonderdelen gebruiken.

8.1 Kettingspanning controller

De kettingspanning vaak controleren, odomat een neue zaagketting vanzelf langer worden.

Bij de bedrijfstemperatuur worden de zaagketting langer en hangt deze ieets door.

OPMERKING

De zaagketting is correct gespannen wanner deze:

aanligt gegen de onderkant van het zaagblad en met de hand kan worden doorgetrokken
op het midden van het zaagblad ongeveer 3 - 4 mm omhoog kan worden gehaald

VOORZICHTIG!

Ongevalsrisico door losspringen van zaagketting!

Een onvoldoende strak gespannen zaagketting kan tijdens het gebruik los-springen en letsel veroorzaken.

• Controller de kettingspanning regelmatig. De kettingspanning is te laag, wanner de kettingschakels aan de onderkant van het zaagblad uit de groef komen.
  Span de zaagketting volgens voorschrift, zodra de kettingspanning te laag is.

8.2 Zaagketting slijpen (26)

GEVAAR!

Levensgevaar bij terugslag (kickback)!

Door een terugslag van de kettingzaag (kickback) kan de gebruiker levensgevaarlijk worden verwond.
Slije de zaagketting regelmatig!

OPMERKING

Onervaren gebruikers van de kettingzaag worden aanbevolen de zaagketting te lien slijpen door een vakman die beschikt over een werkplaats voor klantenservice.

Uit veiligheids- en efficientie-overwegingen moet de zaagketting.altijd goed geslepen zich.

Het slijpen is vereist wanner:

Het zaagsel op stof lijkt.
Meer kracht nodig is om te zagen.
De snede nichtrecht is.
De vibraties toenemen.

Wanner het slijpen in handen van een opgeleide klantendienst gegeven worden, kan dit met de juiste gereedschappen uitgevoerd worden die een minimale materiaalslijtage en gelijkmatig slijpen van alle tanden garanderen.

Zelfstandig slijpen van de zaagketting is möglichk met behulp van speciale Ronde vijlen, waarvan de doorsnede is aangepast aan het afzonderlijke kettingtype (zie Hoofdstuk 8.6 "Tabel kettingonderhoud", pagina 77). Het slijpen van de ketting vergt enige handigheid en ervaring, om beschadiging van de tanden te voorkomen.

Voor het slijpen van de zaagketting:

1. De hettingzaag uitschakelen en de accu verwijdersen.
2. Geef de hettingrem vrij.
3. Zet het zaagblad met gemonteerde zaagketting stevig vast in een geschikt bankschoef, let er waar bij op, dat de ketting vrij kan bewegen.
4. Span de zaagketting indien deze los is.
5. Monteer de vijl in de overeenkomstige geleider en breng de vijl verwolgens in de uitsparing van de tand, behoud waar bij een gelikmatige helling overeenkomstig het tandprofiel.
6. Voer slechts enkele halen met de vijluit, uitsluitend in voorwaartse richting en herhaal dewerkstap op alle tanden metdezelfde uitlijning (rechts of links).
7. Draai de positie van het zaagblad in de bankschroef om en herhaal de werkstap op de resterende tanden.

8. Controller of de grenstand Niet boven het testgereedschap uitsteekt en vrij het eventuele uitsteeksel met een vlakke vrij af en rond het profiel af.

9. Verwijder na het slijpen al het vrijsel en stof en smeer de zaagketting in een oliebad.

De ketting moet verrangen worden wanner:

De lenghte van de tanden kleiner is dan 5mm
- Indien aanwezig: de markings op de tanden van de zaagschakels is onderschreden;
De spelimg van de schakels op de hettingpensen te groot is.

8.3 Reinigen binnenruimte hettingwiel

De kettingzaag na elke gebruik grondig reinigen.

1. Verwijder de accu en leg de kettingzaag neer op een stevige ondergrond.
2. Schroef de afdekkap van het kettingwiel los.
3. De binnenruimte met een geschikt borsteltje schoonmaken.
4. Neem de zaagketting af en verwijder het zaagblad.
5. De zaagbladmoer en de olietoevoeropening reinigen.

8.4 Snelspanner omzetten (27)

1. Zaagblad verwijderen (27/1): Draai de schroef (27/2)uit en neem de adapterplaat met de spanhaak (27/3)los van het zaagblad.
2. Draai het zaagblad om om de lengteas.
3. Breng de adapterplaat met de spanhaak\ weer aan op het zaagblad en draai deze met\ de kruskopschroef waar vast.
4. Zaagblad weer monteren (zie Hoofdstuk 4.1 "Monteren van het zaagblad (02, 03), pagina 68).

8.5 Zaagblad controlleren, omkeren en invetten (28, 29)

Zaagblad controlleren

Het zaagblad regelmatig controleren op beschadiging. Verwijder eventueeluitstekende bramen (28/1),d.w.z.Afvijlen onder een hoek van 45^ (28/2).

Zaagblad omkeren

Om eenzijdige slijtage te voorkomen, moet het zaagblad na elke kettingvervanging of kettingslijpbeurt worden omgekeerd.

1. Snelspaninrichting aan het zaagblad omzieten (zie Hoofdstuk 8.4 "Snelspanner omzieten (27)," pagina 76).
2. Zaagblad omkeren.

Zaagblad invetten

1. De zaagbladgroef (28/3) en olietoevoeropeningen (28/4) zorgvuldig reinigen.
2. De boringen voor oliesmering (29/1) aan be- de zijden zorgvuldig reinigen.
3. Met een vetspuit (29/2) achtereenvolgens aan beiden kanten zoveel vet indrukken dat het vet op het uiteinde van het omkeerwiel gelijkmatig maar buiten komt. Het omkeerwiel waar bij steeds blijven draaien.

8.6 Tabel hettingonderhoud

WAARSCHUWING! Gevaar voor zwaar letsel.

Wanner op de kettingzaag een niettoegelaten zaagketting of zaagblad wordt gebruikt, kan dit tot zwaar letsel leiden.

Gebruik uitsluitend toegelaten zaag-kettingen en zaagbladen.

Zaagketting (zaagblad)	Vijldiameter Kophoek Ondersnij- hoek		Hellingshoek kop (55°)	Dieptemaat
		Draaihoek van het ge- reedschap	Hellingshoek van het ge- reedschap	Zijwaartse hoek
90PX040X (104MLEA041)	4,5 mm 30°	0° 75° 0,025"
91P045X (120SDEA041)	5/32" 30°	0° 85° 0,025"
91PX052X (140SDEA041)	5/32" 30°	0° 85° 0,025"
Dieptemaat Vijl

9 TRANSPORT

WAARSCHUWING!

Levensgevaar en gevaar voor zeer ernstig letsel.

Een draaiende zaagkettingijdens het vervoer kan ernstig letsel en zelfs de dood tot gevolg hebben.

De kettingzaag nooit met lopende zaagketting dragen en vervoeren.
Voer voor het begin van het vervoer de onderstaande maatregelenuit.

Voer voor het begin van het vervoer de volgende maatregelen UIT:

1. De hettingzaag uitschakelen en de accu verwijdersen.
2. Kettingbeschermer plaatsen.
3. Draag de kettingzaag.altijd alleen aan de beugelgreep.Het zaagblad en de zaagketting要去en.daar bijaar nach achteren wijzen.
4. In voertuigen: Beveilig de kettingzaag gegen omvallen, beschadiging en weglekken van kettingzaagolie.

10 OPSLAG

Reinig de kettingzaag na elk gebruik steeds grondig. De machine bewaren op een droge, afluitbare plek en buiten het bereik van kinderen.

Bij onderbrekingen in het gebruik van langer dan 30 dagen de volgende werkzaamheden uittvoeren:

De kettingzaag uitschakelen en de accu verwijderen.
Leeg de olietank voor de hettingzaagolie.
De zaagketting en het zaagblad afnemen, reinigen en insmeren met corrosiewerende olie.
Kettingzaag grondig reinigen en bewaren in een droge ruimte.

LET OP!

Gevaar voor beschadiging van de kettingzaag

Ingedroogde/vastgeleefde ketting-zaagolie kan bij langere opslag leiden tot schade aan olievoerende onderdelen en aan de oliepomp.

Verwijder voorafgaand aan langdurige opslag aktijd de kettingzaagolieuit de kettingzaag.

11 VERWIJDEREN

Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)

Oude elektrische en elektronische apparaten horen nicht thuis bij het huishoudelijkke afval, maar moeten geschieren worden aangeboden of verwijderd!

• Gebruike batterijen of accu's, die nicht vast in het apparaat ingebouwd�n, moeten voor de verwijdering worden gedemonteerd! De recyclung ervan worden door de batterijwetgeving beheerst.
• Bezitters of gebruikers van elektrische en elektronische apparatuur zijn wettelijk tot teruggave na gebruik verplicht.
  De eindgebungruiker is verantwoordelijk voor het wissen van zijn persoonlijke gegevens op het te verwijderen gebruekte apparaat!

Het symbol van de afvalemmer met de schuine streep erdoor betekent, dat elektrische en elektronische gelebrekte apparaten Niet via het gewoon afval moot worden verwijderd.

Elektrische en elektronische apparaten können op de volgende verzamelpunten gratis worden afgegeben:

Openbare recycling- en verzamelpunten (bijv. milieuparken)
Verkooppunten van elektrische apparatuur (vast en online), voor zover handelaren tot terugname verplicht zich on deze vrijwillig aanbieten.

Deze voorschriften zijn alleen voor toepassing op apparaten die in landen van de Europese Unie geinstalleerd en verkocht werden en die beantwoorden aan de Europese richtlijn 2012/19/EU. In landen buiten de Europese Unie konnen afwijkende voorschriften gelden voor het verwijderen van afgedankte elektrische en elektronische apparaten.

Over de batterijwetgeving (in Duitsland: BattG)

Gebruekte batterijen en accu's horen nicht bij het gewone afval, maar要去en afzonderlijk worden weggedaan!

Zie de gebruikershandleiding om tot een veilige verwijdering van batterijen of accu'suit het elektrische apparaat over te konnen gaan en voor informatie over het type of het chemisch system.

Bezitters of gebruikers van batterijen en accu's zich wettelijk tot teruggave na gebruik verplicht. De teruggave is beperkt tot de normale huishoudelijk hoeveelheden.

Gebruike batterijen können schadelijke stoffen of zware metalen bevatten, die het milieu en de gezondheid schade konnen toebrengen. Het hergebruiken van gebruike batterijen en het opnieuw gebruiken van de grondstoffen draagt bij tot het behoud van deze belangrijke goederen.

Het symbol van de afvalemmer met de schuine streep erdoor betekent, dat gebruike batterijen en accu's Niet via het gewoon afval mogen worden verwijderd.

Wanner ook de vermelding Hg, Cd of Pb onder de afvalemmer is aangebracht, betekent dit het volgende:

Hg: de batterij bevat meer dan 0,0005% kwik
Cd: de batterij bevat meer dan 0,002% cadmium
Pb: de batterij bevat meer dan 0,004 % lood Accu's en batterijen können op de volgende verzamelpunten gratis worden afgegeven:
Openbare recycling- en verzamelpunten (bijv. milieuuparken)
Verkooppunten van batterijen en accu's
Een verzamelpunt van het gemeenschappelijkke recycling system voor gebruike apparaten en batterijen
Een verzamelpunt van de fabrikant (indien hij geen lid is van het gemeinschappelijkke recyclinq systeme)

Deze voorschriften zijn alleen voor toepassing op accu's en batterijen die in landen van de Europese Unie verkocht werden en die beantwoorden aan de Europese richtlijn 2006/66/EU. In landen buiten de Europese Unie konnen afwijkende befalingen voor de recycling van accu's en batterijen gelden.

12 KLANTENSERVICE/SERVICE CENTRE

Voor vragen over garantie, reparatie of reserve-onderdelen kurz u contact opnemen met het dichtstbijzijnde AL-KO service centre. Deze vindt u op internet op het volgende adres: www.al-ko.com/service-contacts

Kettingzaag CS 4235
Art.nr. 113616
Stationaire snelheid 15 - 20 m/s
Bedrijfssnelheid 7 - 20 m/s
Steek kettingwiel 3/8"
Kettingrem Ja (elektrisch, printplaat en	remstang)
Nalooptijd ketting (DIN EN 60745-2-13 - 19.107) max. 0,15 s
Nalooptijd ketting (DIN EN 50144-2-13:2001 - 18.104) max. 2 s
Inschakeling ketting Tweevoudig
Inhoud kettingoliereservoir 250 ml
Gewicht met zaagblad en zaagketting 3,80 kg
Gewicht zonder zaagblad en zaagketting 3,15 kg
Beveiliging gegen overbelasting Nee
Geluidsvermogenniveau LwA (DIN EN ISO 3744) 108 dB(A)
Geluidsdrukniveau LpA	88 dB(A) K = 3,0 dB(A)
Trillingswaarde (DIN EN 28662-1)*	2,5 m/s2 K = 1,5 m/s2

Zaagketting	90PX040X	91PX045X	91PX052X
Dikte aandrijfschakels	1,1 mm	1,27 mm	1,27 mm
Zaagblad	104MLEA041	120SDEA041	140SDEA041
Lengte van zaagblad	10" / 25 cm	12" / 30 cm	14" / 35 cm
Snijlengte	17 cm	22 cm	27 cm

• Opmerkingen:
  De opgegeven trillingsemissiewaarde is gemeten conform een genormeerd testproces en kan worden gebrukt om het ene elektrische gereedschap met een ander te vergelijkden.
  De opgegeven trillingsemissiewaarde kan worden gebruikt voor een eerste inschatting van de blootstelling aan trillingen (blootstellingsgraad).
  De trillingsemissiewaarde kan gedurende het daadwerkelijk gebruik van het elektrische gereedschap afwijken van de opgegeven waarde, afhankelijk van de manier waarop het elektrische gereedschap worden gebruikt.
  Probeer steeds, de belasting door trillingen tot een minimum te bepreken. Voorbeelden van maatregelen waarmee de trillingsbelasting hunnen worden verminderd zichn, het dragen van handschoenenijdens het gebruik van het gereedschap en verkorting van de werkduur. Hierbij moet rekening worden gezuspenden met alle elementen van de bedrijscylus (bijvoorbeeld de tiiden waarop het elektrische gereedschap isuitgeschakeld en tiiden waarop het gereedschap wel is ingeschakeld, moet zonder belasting draait).

Accu 127390
Nominale spanning 36 V / 42 V max.
Nominale capaciteit 7,5 Ah
Duur opladen ca. 150 min

Acculader 127391
Netspanning 230 V (AC)
Netfrequentie 50 Hz
Uitgangsspanning 42 V (DC)
Gebruikstemperatuurbereik 0 °C – +40 °C

14 HULP BIJ STORINGEN

VOORZICHTIG!

Risico op letsel

Onderdelen met scherpe randen en draaiende onderdelen konnen letsel veroorzaken.

Draag bij onderhouds-, verzorgings- en reinigingswerkzaamheden alsijd verilgheidshandschoenen!
Schakel het apparaat UIT en trek de stekker los!

Storing Oorzaak Oplossing
Motor draait nicht. Geen.accuspansion	aanwe-zig.	De stroomvoorziening latencontrolerendoor deskundig elektrotechnicus.
	Overlastbeveiliging heeft uit-geschakeld.	Wacht tot de overlastbeveiliging devoeding weeinschakelt.
	Kettingrem geactiveerd. Geef	de kettingrem vrij.
Het zaagblad en de zaagket-ting draaien warm. Rookont-wikkeling.	De zaagketting is te strak ge-spannen.	Kettingspanning verlagen.
	De olietank is leeg. Vul kettingzaagolie bij.Het oliereservoir controleren op be-schadiging.
	De olietoevoeropening en/of de groef in het zaagblad+zijn/is verruild.	Reinig de olietoevoeropening en degroef in het zaagblad.
De motor draaithaar dezaagketting beweegt Niet.	De zaagketting is te strak ge-spannen.	Kettingspanning verlagen.
	Storing in het apparaat Bezoekeen AL-KO service centre.
Inplaats van spanen wordt al-leen nog zaagsel uitgestoten.De kettingzaag moet door hethout worden geduwd.	De zaagketting is stomp.	Slijp de zaagketting of bezoek eenAL-KO servicepunt.
Apparaat tritt meer dan nor-maal.	Storing in het apparaat Bezoekeen AL-KO service centre.

OPMERKING

Neem contact op met unsere klantenservice bij storingen die nicht in denen tabel staan vermeld of die u Niet zich kunt oplossen.

15 GARANTIE

Eventueel bennen de wettelijkke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden maar eigenvoordeel door ons verholpen, hetzij door reparatie of door levering van een verrangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werk aangeschaft.

Onze garantie geldt alleen bij:

naleving van deze gebruikershandleiding
Deskundig gebruiK
Gebruik van originele reserveonderdelen

De garantie vervalt bij:

Eigenhandig uitgevoerde reparatiepogingen
Eigenhandig aangebrachte technische wijzigingen
Gebruik voor andere doeleinden dan het gebruiksdoel

Van de garantie zijn uitgesloten:

lakschade opgetreden als gevolg van normala gebruik
Slijtageonderdelen die op de reserveonderdelenkaart met een kaderxxxxxxxx (x) zijn aangeduid De garantietermiin begint bij de aanschaft door de eerste eindgebruiker. Maatgevend is waar bij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon maar uw dealer ofaar deuchtst bijzijnde klantenservice. Deze verklaringaat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.

16 VERTALING VAN DE ORIGINELE EG-CONFORMITEITSVERKLARING

Wij verklaren hiermee dat dit product in de vorm die op de markt verkocht worden, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen en van de EU-veiligheidsnormen en aan de productspecifieke normen.

Product

Accukettingzaag

Serienummer

G4013022

Type

CS 4235

Geluidsvermögensniveau

EN ISO 3744

gemeten / gegarandeerd 103,3 dB(A) / 108 dB(A)

EU-typegoedkeuring

M6A-17 12-47028

Fabrikant

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359Kotz

Duitsland

EU-richtlijnen

2006/42/EC

2014/30/EU

2000/14/EC

2011/65/EU

Beoordeling van conformiteit

2000/14/EC bijlage V

Aangemelde instantie (2000/14/EG)

TÜV SÜD Product Service GmbH

Ridlerstraße 65

80339Munchen

Duitsland

Nr. 0123

Gemachtigde documentatione

Andreas Hedrich

Ichenhauser Str. 14

89359Kotz

Duitsland

Geharmoniseerde normen

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kotz, 1-12-2017
