Solo CS 4235 - Žaga AL-KO - Brezplačna navodila za uporabo

Znamka	AL-KO
Model	Solo CS 4235
Vrsta izdelka	Brezžična akumulatorska motorna žaga
Teža (z vodilom in verigo)	3,80 kg
Teža (brez vodila in verige)	3,15 kg
Napajanje	Litij-ionski akumulator 36 V / 42 V maks.
Kapaciteta akumulatorja	7,5 Ah
Čas polnjenja	Približno 150 minut
Dolžina razpoložljivega vodila	25 cm (10"), 30 cm (12"), 35 cm (14")
Rezalna dolžina	17 cm (10"), 22 cm (12"), 27 cm (14")
Hitrost verige (v prostem teku)	15-20 m/s
Hitrost verige (pod obremenitvijo)	7-20 m/s (nastavljivo eco/power)
Korak verižnika	3/8"
Prostornina rezervoarja za olje verige	250 ml
Zavora verige	Da, ročna (lok)
Zaščita pred preobremenitvijo	Da
Raven zvočne moči (LwA)	108 dB(A)
Raven zvočnega tlaka (LpA)	88 dB(A)
Vrednost vibracij (roka-rama)	2,5 m/s²
Debelina pogonskih členov	1,1 mm / 1,27 mm glede na verigo
Združljive verige	90PX040X, 91PX045X, 91PX052X
Združljiva vodila	104MLEA041, 120SDEA041, 140SDEA041
Tip verižnika	Zvezdasti verižnik
Garancija	Zakonska (izključeni obrabljivi deli)

Pogosto zastavljena vprašanja - Solo CS 4235 AL-KO

Kako napeti verigo moje motorne žage AL-KO Solo CS 4235?

Za napenjanje verige: odstranite akumulator, popustite centralno zaporo (obrnite v nasprotni smeri urinega kazalca), nato obračajte vrtljivi obroč v smeri urinega kazalca, dokler verige ne dvignete 3 do 4 mm na sredini vodila. Nato trdno zategnite centralno zaporo v smeri urinega kazalca. Redno preverjajte napetost, zlasti pri novi verigi.

Katero olje uporabiti za verigo?

Uporabite le biorazgradljivo in okolju prijazno olje za verige. Nikoli ne uporabljajte odpadnega olja, saj poškoduje črpalko in okolje. Napolnite rezervoar (250 ml) do oznake maksimum. Preverite nivo ob vsaki menjavi akumulatorja.

Kako zagnati motorno žago?

1. Spustite zavoro verige (potegnite lok proti ročaju). 2. Pritisnite in držite gumb za blokado s palcem. 3. Pritisnite ročico za plin. 4. Spustite gumb za blokado. Nikoli ne zaženite z zategnjeno zavoro. Prepričajte se, da je akumulator priključen in napolnjen.

Kako zamenjati vodilo in verigo?

Odstranite akumulator. Potegnite lok zavore proti ročaju, da jo sprostite. Obrnite centralno zaporo v nasprotni smeri urinega kazalca in odstranite pokrov. Odstranite staro vodilo in verigo. Postavite novo vodilo na vijak, nato verigo na verižnik in v utor. Namestite pokrov in rahlo privijte. Napnite verigo, kot je opisano zgoraj. Nosite zaščitne rokavice.

Kaj storiti, če veriga ne reže naravnost ali proizvaja drobne žagovine?

To pomeni, da je veriga otopela. Treba jo je naostriti. Uporabite okroglo pilo ustreznega premera (4,5 mm ali 5/32" glede na model). Pilite vsak zob samo od spredaj, pri tem upoštevajte kot (30°). Če niste izkušeni, zaupajte brušenje strokovnjaku. Slabo nabrušena veriga poveča tveganje za povratni udarec.

Kako aktivirati način Power (visoka hitrost)?

Pritisnite gumb na nadzorni plošči (blizu ročaja). LED dioda zasveti, kar pomeni, da je način Power aktiven. Ta način poveča hitrost verige, vendar zmanjša avtonomijo. Za izklop ponovno pritisnite.

Kakšna je kapaciteta akumulatorja in koliko časa traja polnjenje?

Litij-ionski akumulator ima kapaciteto 7,5 Ah pri 36 V (42 V maks.). Polni čas polnjenja je približno 150 minut (2h30) s polnilnikom C150 Li. Polnite samo z originalnim polnilnikom. Akumulator je zaščiten pred preobremenitvijo.

Kako preveriti nivo olja verige?

Poglejte skozi prozorno okence na strani rezervoarja. Nivo mora biti med oznakama Min in Max. Po potrebi dolijte skozi odprtino za polnjenje. Nikoli ne uporabljajte motorne žage brez olja, saj to poškoduje verigo in vodilo.

Kaj storiti v primeru povratnega udarca (kickback)?

Do povratnega udarca pride, ko konica vodila zadene predmet. Za preprečitev: vedno držite motorno žago z obema rokama, ne žagajte nad rameni, uporabljajte dobro nabrušeno verigo in zavoro verige. Če pride do povratnega udarca, se zavora verige samodejno aktivira. Preizkusite zavoro pred vsako uporabo.

Kako shraniti motorno žago za dalj časa?

Izpraznite rezervoar za olje verige. Odstranite akumulator. Očistite verigo in vodilo ter ju premažite z oljem proti rji. Shranite na suhem mestu izven dosega otrok. Ne puščajte olja v rezervoarju, saj se lahko posuši in zamaši črpalko.

NAVODILA ZA UPORABO Solo CS 4235 AL-KO

3 Varnostni napotki 163

3.1 Splošni varnostni napotki za elektricna orodja 163

3.1.1 Varnost na delovnem mesti.. 163
3.1.2 Elektricna varnost 163
3.1.3 Varnost oseb 163
3.1.4 Uporaba in ravnanje z elektricnim orodjem 164
3.1.5 Uporaba in ravnanje z akumulatorskim orodjem 164
3.1.6 Servis 164

3.2 Varnostni napotki za verižneŽage..... 165
3.3 Vzroki in preprecevanje povratnega udarca 165
3.4 Varnostni napotki za akumulatorsko baterijo 166
3.5 Varnostni napotki za polnilnik 166
3.6 Varnostni napotki za delo.. 167

3.6.1 Upravljavec. 167
3.6.2 Obratovalni casi 167
3.6.3 Obremenitve zaradi vibracij 167
3.6.4 Obremenitev zaradi hrupa 168
3.6.5 Dela z verižnoŽago 168

4 Montaza. 169

4.1 Montaza meca (02, 03) 169
4.2 Montaza verige (02, 03) 169
4.3 Napenjanje verige (04, 05) 169

5 Zagon 169

5.1 Polnjenje akumulatorske baterije (06, 07) 170
5.2 Dolivanje olja za verigo (08) 170
5.3 Preizkus delovanja zavore verige.....170

5.3.1 Preverjanje verige zavore pri izklopljenem motorju (09). 171
5.3.2 Preverjanje verige zavore pri vklopljenem motorju (09).171

6 Upravljanje 171

6.1 Preverjanje olja za verigo 171
6.2 Namesčanje systemdakumulatorske-ga pasu od (10) do (13) 172
6.3 Vstavljanje/odstranjevanje akumulatorske baterije (14) 172
6.4 Vzpostavitev napajanja (15, 16) 172
6.5 Vklop in izklop motorja (17) 172
6.6 Preizkus zavore verige 172
6.7 Povečanje/zmanjsanje hitrosti verige [funkcija varčnega/zmogljivega nači-na] (18) 172
6.8 Preverjanje stanja napoljenosti akumulatorske baterije Motion Detection (07) 173

7 Obnašanje pri delu in delovna tehnika ....173

7.1 Sečnja stebel (19, 20) 173
7.2 Obvejevanje (21) 174
7.3 Skrajsevanje stebla (22-25) 174
7.4 Skrajsevanje zaganega lesa....175

8 Vzdrzevanje in nega. 175

8.1 Preverjanje napetosti verige 175
8.2 Bruşenje verige (26) 176
8.3 Ciscenje notranjosti veriznika 176
8.4 Predelava naprave za hitro napenjane (27) 176

8.5 Preverjanje, obračanje in mazanje meča (28, 29) 176
8.6 Tabela za vzdhrzevanje verige 177

9 Transport 178

10 Skladiščenje 178
11 Odstranjevanje 178
12 Servisna sluzba/servis 179
13 Tehnici podatki 180
14 Pomoč pri motnjah. 181
15 Garancija 182
16 Izjava ES o skladnosti 182

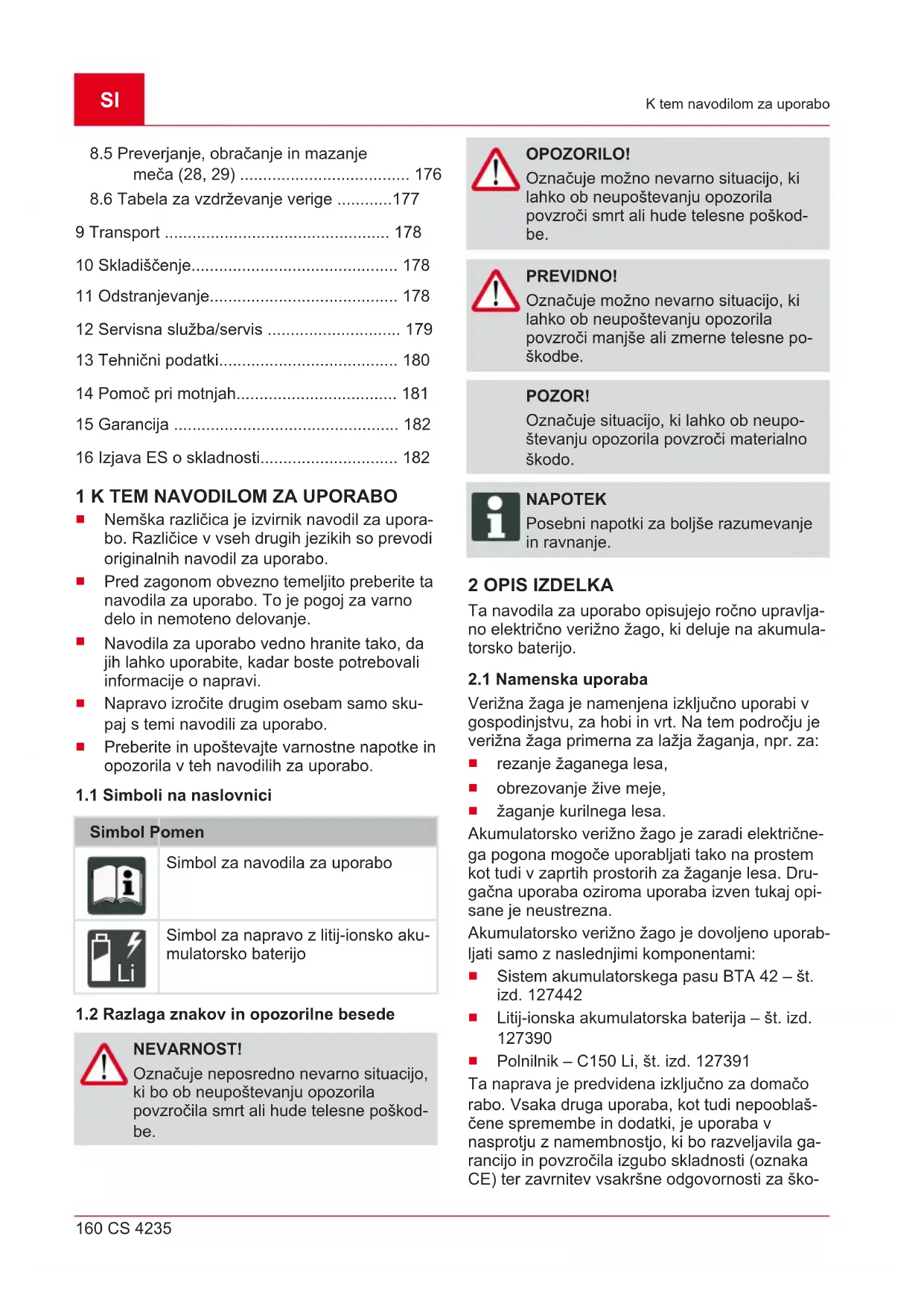

1 K TEM NAVODILOM ZA UPORABO

Nemška razlicica je izvirnik navodil za uporabo. Razlicice v vseh drugih gezikih so prevodi originalnih navodil za uporabo.
Pred zagonom obvezno temeljito preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
- Napravo izročite drugim osebam samo skupaj temi navodili za uporabo.
Preberite in upostevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Simbol za navodila za uporabo

Simbol za napravo z litij-ionsko akumulatorsko baterijo

1.2 Razlaga znakov in opozorilne besede

NEVARNOST!

Oznacuje neosredno nevarno situaciono, ki bo ob neupostevanju opozorila povzrociia smrt ali hude telesne poškodbe.

OPOZORILO!

Oznacuje mozno nevarno situaciono, ki lahko ob neupostevanju opozorila povzroci smrt ali hude telesne poškodbe.

PREVIDNO!

Oznacuje mozno nevarno situacijo, ki lahko ob neupostevanju opozorila povzroci manjse ali zmerne telesne posskodbe.

POZOR!

Oznacuje situacijo, ki lahko ob neupostevanju opozorila povzroci materialno skodo.

NAPOTEK

Posebnipnapotki za boljse razumevanje in ravnanje.

2 OPIS IZDELKA

Ta navodila za uporabo opisujejo roćno upravljan no elektricno verižno Žago, ki deluje na akumulatorsko baterijo.

2.1 Namenska uporaba

Verižna Žaga je namenjena izključno uporabi v gospodinjstvu, za hobi in vrt. Na tem področju je verižna Žaga primerna za lažja Žaganja, npr. za:

rezanje zaganega lesa,
obrezovanje zive(meje,
Zaganje kurilnega lesa.

Akumulatorsko verižno Žago je zaradi elektricnega pogona mogoće uporabljati takao na prostem kot tudv zaprtih prostorih za Žaganje lesa. Drugacna uporaba oziroma uporaba izven sukaj opisane je neustrezna.

Akumulatorsko verižno Žago je dovoljeno uporabljati samo z naslednjimi componentami:

Sistem akumulatorskega pasu BTA 42 - st. izd. 127442
Littij-ionska akumulatorska baterija - st. izd. 127390
Polnilnik - C150 Li, st. izd. 127391

Ta naprava je predvidena izkligučno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblasčene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrnitev vsakrsne odgovornosti za ško

do, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

PREVIDNO!

Nevarnost telesnih poskodb zaradi nenamenske uporabe!

Pri zaganju lesa, v katerem so tujki, ali drugih snovi lahko pride do telesnih poskodb.

Verižno zago uporabljajte samo za lažje zaganje lesa.
Pred zaganjem preverite, da v lesuni tujkov, npr. zebljev, vijakov, okovja.

2.2 Można predvidljiva napačna raba

Ne režite vej, ki so neosredno nad uporabnikom ali drugimi osebami ali v ostrem kotu nad njimi.
Zamazanje verige ne uporabljaje starega olja ali mineralega olja.
Naprave ne uporabljajte v eksplozijsko nevar-nih okoljih.

2.3 Preostala tveganja

Tudi ce napravo uporabljate pravilno, lahko pride do tveganj, ki jih ni mogoce izključiti. Zaradi vrste in zgradbe naprave naslednjih nevarnosti ni mogoce izključiti.

Stik z razkritimi zobmi verige (nevarnost ureznin).
Dostop do vrtece se verige (nevarnost ureznin).
Nenadno in nepredvideno premikanje prime-za (nevarnost ureznin).
Zrahljanje delov verige (nevarnost ureznin/telesnih poškodb).
Zrahljanje delov obdelovanega lesa.
- Okvara sluha med delom, Če se ne nosi zaščita za sluh.

2.4 Varnostne naprave in zašcita

OPOZORILO!

Nevarnost huidih telesnih poskodb za-radi spremenjenih varnostnih naprav in zašcite

Zaradi spremenjenih varnostnih naprav in zašcite lahko pri delu z verizno Žago pride do Hudih telesnih poskodb.

Delovanja varnostnih naprav in zaš-cite nikoli ne izklaplajte!
Z verižno Žago delajte samo takrat, ko vse varnostne naprave in zašcitapravilno delujejo.

2.4.1 Zaščita pred vklopom

Če uporabnik hitro večkrat zapored doda plin, se verižna Žaga za nekaj sekund izklopi, da zašciti elektroniko in verižno Žago. V tem primerus počakaje, da bo verižno Žago znova mogoče vklopiti.

2.4.2 Zavora verige/zavorni lok verige

Verižna Žaga ima ročno zavoro verige, ki se sproži npr. pri povratnem udarcu preko zavornega loka verige. Ob sprožitvi zavore verige se veriga in motor v hipu ustavita.

2.4.3 Preobremenitvena zašcita

Verižna Žaga ima zašcitno stikalo, ki v priteru preobremenitve izklopi napravo.

Po katki fazi hlajenja je verižno Žago znova mogоće vklopiti.

2.5 Simboli na napravi

Simbol Pomen
!	Pri ravnanju bodite posebej previd- ni!
	Nevarnost povratnega udarca!
	VerižneŽage ne upravljajte z eno roko!
	Ne uporabljajte v dežju! Zašcitite pred vlago!

Simbol Pomen

Nosite zašcitno Čelado, glusnike in zašcitna očala!

Nosite zašcitne rokavice!

Obujte trdne cevlje!

Pred zagonom preberite navodila za uporabo!

Verižno Žago vedno upravljajte z obema rokama!

2.6 Obseg dobave

Akumulatorska verižna Žaga je predvidena za delovanje z litij-ionsko akumulatorsko baterijo PowerFlex (st. izd. 127390). Za poljenje akumulatorskih baterij je potreben polnilnik za akumulatorsko baterijo PowerFlex (st. izd. 127391).

POZOR!

Nevarnost poskodb naprave in akumulatorske baterije

Če naprava deluje z neustrezno akumulatorsko baterijo, lahko pride do poskodnaprave in akumulatorske baterije.

Napravo uporabljajte samo s predpisano akumulatorsko baterijo.

NAPOTEK

Akumulatorska baterija, polnilnik in system pasu niso vkligeni v obseg dobave, zato jih je treba kupiti loceno.

Po razpakiranju preverite, ali so dostavljeni vsi sestavni deli.

St. Sestavni del

1 Akumulatorska verižna Žaga
2 Meč
3 Ščitnik verige
4 Veriga
5 Navodila za uporabo

2.7 Pregled izdelka (01)

St. Sestavni del

1 Ščitnik verige
2 Meč
3 Veriga
4 Krempljasti naslon
5 Zavorni lok verige
6 Nosilni rocaj
7 Pokrov posode za olje verige
8 Območje upravljana za varčni način/zmogljivi način
9 Zadnji ročaj
10 Ročica za plin
11 Zapornigumbza rocico za plin

Št. Sestavni del

12 Kontrolno okence posode za olje verige
13 Vticnica za kabel za povezavo akumulatorskih baterij
14 Pokrov za verižnik
15 Naprava za hitro vpenjanje s centralnim zaklepanjem in vrtljivim gumbom
16 Akumulatorska baterija
17 Polnilnik
18 Sistem akumulatorskega pasu s povezoidalim kablon*

: Ni v obsegu dobave, vendar je na voljo z naslednjo stevilko izdelka:

Sistem akumulatorskega pasu BTA 42 - st. izd. 127442
Littij-ionska akumulatorska baterija - st. izd. 127390
Polnilnik-C150Li- st.izd.127391

3 VARNOSTNI NAPOTKI

3.1 Splošni varnostni napotki za elektricna orodja

OPOZORILO!

Preberite vse varnostne napote in navodila.

V primeru neupostevanja varnostnih napotkov in navodil lahko pride do elektric-ega udara, požara in/ali Hudih poskodb.

Vse varnostne napotke in navodila shranite za uporabo v prihodnje.

Izraz "elektricno orodje", ki se uporablja v varnostnih napotkih, se nanaša na elektricno orodje z omrežnim napajanjem (z omrežnim kablom) in na elektricno orodje z akumulatorskim napajanjem (brez omrežnega kabla).

3.1.1 Varnost na delovnem mestu

Vzdrujte delovno obmoce jcisto in dobro prezraceno. Zaradi nereda ali neosvetljenih delovnih obmoij laho pride do nesre.
Elektricega orodja ne uporablajte v eksplozijsko ogrozenem območju, v katerem so gorljive tekocine, plini ali prah. Elektrica orodja proizvajajo iskre, zaradi katerih se lahko prah ali hlapi vnamejo.

Med uporabo elektricnega orodja se v blizini ne smejo nahajati otroci in druge osebe. V primeru motenj lahko izgubite nadzor nad elektricnim orodjem.

3.1.2 Elektricna varnost

Prikljuci vtic elektricnega orodja se mora prilegati vvticnico. Vtica ni dovoljeno spreminjati. Z varnostno ozemljenim elektricnim orodjem ne uporabljaje adapterskih vticev. Nespremenjeni vtici in primerne vticnicze zmanjsajo tvegone elektricnega udara.
- Izogibajte se stiku z ozemljenimi povrsinami, kot so cevi, grelniki, peci ali hladilniki. Če je vase telo ozemljeno, obstaja povečano tveganja elektricnega udara.
Elektrcih orodij ne izpostavljaje dezju ali VLCagi.Vdor vode v elektricno orodje povec tveganje elektricnega udara.
Kabla ne uporabljaje za druge namene, na primer za noosenje elektricnega orodja, obešanje ali za vlečenje vtica iz vtichnice. Naprave ne izpostavljaje toploti, olju, ostrim robovom ali premikajocim se delom naprave. Poškodovani ali zavozlani kabli povećaje tveganje elektricnega udara.
- Ce z elektricnim orodjem delate na prostem, uporabite samo podaljske, ki so primerni za uporabo na prostem. Z uporabo podaljska, ki je primeren za uporabo na prostem, se zmanjsa tveganje elektricnega udara.
- Ce se uporabi elektricnega orodja v vlaznem okolju ne morete izogniti, uporabite zašcitno stikalo za okvarni tok. Z uporabo zašcitnega stikala za okvarni tok se zmanjsa tveganje elektricnega udara.

3.1.3 Varnost oseb

Bodite pozorni, pazljivi in pri delu z elektricnim orodjem ravnajte razumno. Elektricnega orodja ne uporabljaje, ce ste utrujeni ali pod vplivom drog, alkohola ali zdravil. V trenutku nepazljivosti pri uporabi elektricnega orodja lahko pride do resnih poskodb.
- Nosite osebno zašcitno opremo in vedno nosite zašcitna očala. Z nošenjem osebne zašcitne opreme, kot so maska za prah, nedrsni varnostni Čevlj, varnostna Čelada ali zašita za sluh, glede na vrsto in namen uporabe elektricega orodja, se zmanjsa tveganje poskodb.

Preprecite nenamerni zagon naprave. Preden elektricno orodje priključite na napajanje in/ali akumulatorsko baterijo ter preden ga dvignete ali nosite, se prepričaje, da je elektricno orodje izklopljeno. Če imate pri nošenju elektricnega orodja prst na stikalu ali pa v elektricno omrežje priključite vklopljeno elektricno orodje, lahko pride do nesrece.
Preden vklopite elektricno orodje, odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v virtljivem se delu naprave, lahko povzroči poskodbe.
Izogibajte se nenaravni drzi telesa. Poskribite za varno in stabilno stojisce ter pazite na ravnoteze. Tako boste v nepričakovanih situacijah lahko bolje nadzorovali elektricno orodje.
Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne priblizujte gibljivim delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v premikajće se dele.
Ce lahko montirate sesalne in zbiralne naprave za prah, se prepričajte, da so te pri-ključene in se pravilno uporabljajo. Z upo-rabo sesalne naprave za prah lahko zmanjšate nevarnosti, ki lahko nastanejo zaradi prahu.

3.1.4 Uporaba in ravnanje z elektricnim orodjem

Naprave ne preobremenite. Za svoje delo uporabite elektricno orodje, ki je predvideno za ta namen. Z ustreznim elektricnim orodjem boste v navenedenom območju zmogljivosti delali bolje in bolj varno.
Elektricega orodja ne uporablajte, ce je stikaloPokvarjeno.Elektricno orodje,ki ga vec ni mogoce vklopiti ali izklopiti,je nevarno in ga je treba popraviti.
Pred izvajanjem nastavitev naprave, za-menjavo delov opreme ali odlaganjem naprave izvlecite vtic iz vticnice in/ali odstranite akumulatorsko baterijo. S tem varnostnim ukrepom preprecite, da bi se elektricno orodje nenamerno vklopilo.
Elektricna orodja, ki jih ne uporabljate, shranite izven dosega otrok. Ne dovolite, da bi napravo uporabljale osebe, ki napravne poznajo in ki niso prebrale teh navodil. Elektrica orodja so nevarna, ce jih uporabljao neizkušene osebe.

Elektricna orodja skrbno negujte. Preverite, ali vrteci se deli delujejo brezhibno in se ne zatikajo, ali so deli zlomljeni ali tako mochno poskodovani, da je delovanje elektricnega orodja ovirano. Zagotovite, da bodo poskodovani deli pred uporabo naprave popravljeni. Vzrok za veliko nesreč je slabo vzdřevo elektricno orodje.
- Rezalna orodja naj bodo vedno Čista in naostrena. Skrbno negovana rezalna orodja z ostrimi rezili se redkeje zatikajo in jih je mogće lažje voditi.
Elektricno orodje, dodatni pribor, prikljucna orodja itd. uporabljaje v skladu s temi navodili. Pri tem upostevejte delovne pogojin delo, ki ga boste opravljali. Ce elektricno orodje uporabljate za druge namene, ki niso prevideni, lahko pride do nevarnih situacij.

3.1.5 Uporaba in ravnanje z akumulatorskim orodjem

Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoça proizvajalec. Če polnilnik, ki je predviden za doloceno vrsto akumulatorske baterije, uporabljate z drugimi akumulatorskimi baterijami, obstaja nevarnost požara.
V elektrichnih orodjih uporabljaje samo akumulatorske baterije, ki so predvidene za ta orodja. Uporaba drugih akumulatorskih baterij lahko povzroci poskodbe in požar.
Akumulatorske baterije, ki je ne uporabljate, ne priblizujte sponkam za papir, kovancem, ključem, zebljem, vijakom ali drugimkovinskim predmetom, ki lahko povzrociopremostitevkontaktov. Kratek stik medkontakti akumulatorske baterije lahko povzroci opekline ali požar.
Pri nepravilni uporabi lahko iz akumulatorske baterije iztece tekocina. Ne dotikaje se je. Pri nakljucnem stiku takoj sperite z vodo. Ce tekocina pride v stik z ocmi, nemudoma poiscite zdravnisko pomoc. Tekocina, ki izstopi iz akumulatorske baterije, lahko povzroci drazenje koze ali opekline.

3.1.6 Servis

Elektricno orodje naj popravlja samo kvalificirano strokovno osebje in samo z uporabo originalnih nadomestnih delov. Tako zagotovite, da bo varnost orodja ostala nespremenjena.

3.2 Varnostni napotki za verižneŽage

Delov telesa ne priblizujte verigi, ko se vrti. Pred zagonom zage se prepricajte, da se veriga nicesar ne dotika. Pri delu z ve-ri-zno zago lahko v trenutku nepazljivosti veriga zagrabi oblačila ali dele telesa.
Držite verižno zago vedno z desno roko za kadnji ročaj in z levo roko za sprednji ročaj. Ce verižno zago držite v obratnem delov-nem položaju, se poveča tveganje poskodb in tak delovni položaj ni dovoljen.
Elektricno orodje je dovoljeno držati samona izoliranih prijemalnih povrsinah, saj se verižnaŽaga lahko dotika skritih vodnikov. Pri verižnih zagah, ki se dotikajoŽic pod napetostjo, kovinski deli elektricnega orodjaprevajao elektrici tok in lahko povzrocijo elektrici udar uporabnika.
Nosite zašcitna očala in zašcitno sluha. Priporočljiva je tudi zašcitga glave, rok, nog in stopal. Primerna zašcitna oblačila zmanjsajo nevarnost poskodb zaradi letečih predmetov in nakljucnegadotika verige.
Verižne zage ne uporabljajte na drevesu. Pri uporabi na drevesu obstaja nevarnost poškodb.
Vedno bodite pozorni na trdno stojisce in uporabljaje verizno zago samo, ko stojite na trdi, varni in ravni podlagi. Na spolzki podlagi ali nestabilnem stojiscu, kot je lestev, lahko izgubite ravnoteze in nadzor nad verizno zago.
Pri zaganju napete veje lahko pričakujete, da bo veja udarila nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja za-dane uporabnika in/ali le-ta lahko izgubi nad-zor nad verižno Žago.
Bodite se posebej previdni pri rezanju podrastja in mladih dreves. Tanek material se lahko namrec zaplete v verigo in vas udari, izgubite lahko ravnotežje.
Izklopljeno verižno zago nosite za sprednji ročaj in obrjeno stran od svoje-ga telesa. Pri transportu ali shranjevanju verižne zage vedno namesite šcitnik. Previdno ravnanje z verižno zago zmanjsa mož-nost nenamernegа stika z vrteco se verigo.
Upostevajte navodila za mazanje, napenjanje verige in menjavo dodatne opreme. Nepravilno napeta ali namazana veriga se lahko pretrga ali poveca tveganje povratnega udarca verizne zage.

Ročaji morajo biti vedno suhi, Čisti in na njih ne sme biti olja in maziva. Mastni in oljnati ročaji so spolzki in lahko povzročijo izgubo nadzora nad napravo.
Zagajte samo les. Verižne zage ne uporabljaje za dela, za katera ni predvidena. Primer: Verižne zage ne uporabljaje za zaganje plastike, zidov ali gradbenega materiala, ki ni iz lesa. Uporaba verižne zage za nedovoljene namene lahko povzroci nevarne situacije.

3.3 Vzroki in preprečevanje povratnega udarca

Do povratnega udarca lahko pride, ce se konica meça dotakne nekega predmeta ali pa se les upogiba in se verigaŽage zatakne v rezu.

Stik s konico meca lahko v nekaterih primerih povzroci nenaden sunek v nasprotno smer in potisne mec navzgor ali proti upravljavcu.

Zaradi zagozdenja verige zgage na zgornjem robu meca se lahko mec hitro odbije nazaj proti upravljavcu.

V vsaki od teh situacij lahko izgubite nadzor nad zago in se pri tem hudo poskodujete. Ne zanašajte se izključno na varnostne naprave, ki so vgrajene v verizno zago. Kot uporabnik verizne zage morate sprejeti razlicne ukrepe, da bo vase delo potekalo brez nesrec in poskodb.

Povratni udarec je posledica nepravilne ali napacne uporabe elektricnega orodja. Tega lahko preprecite z ustreznimi varnostnimi ukrepi, ki so opisani v nadaljevanju:

Zago držite trdno z obema rokama, palca in prsti morajo biti oviti okrog ročajev verižneŽage.Prestavite telo in roke v položaj,v katerem se lahko uprete silam povratnega udarca. Pri uporabi ustreznih varnostnih ukrepov lahko upravljavec obvladujesile povratnega udarca.Nikoli ne izpustite verižneŽage.
Izogibajte se nenaravni drzi telesa in ne zagajte nad visino ramen. Tako preprecite nenameren stik s konico meca in zagotovite boljsi nadzor nad verizno zago v neprićakovanih situacijah.
- Uporabljaje samo nadomestne mece in verigeŽage,ki jih priporoča proizvajalec. Napačni nadomestni meci in verigeŽage lahko privedejo do pretrganja in/ali povratnega udarca verige.
Upostevajte navodila proizvajalca za ostrenje in vzdhrzevanje verigeŽage.Pre

nizki omejevalniki globine povečajo možnost povratnega udarca.

3.4 Varnostni napotki za akumulatorsko baterijo

V tem razdelku so navedeni vsi osnovni varnostni napotki in opozorila, ki jih je treba upostevati pri uporabi akumulatorske baterije. Preberite te napotke!

Akumulatorsko baterijo uporabljaje samo namensko, tj. za akumulatorske naprave podjetja AL-KO. Akumulatorsko baterijo polnite samo s predvidenim polnilnikom AL-KO.
Novo akumulatorsko baterijo vzemite iz originalne embalaže šele, ko jo boste uporabili.
Pred prvo uporabo v celoti napolnite akumulatorsko baterijo z navedenim polnilnikom. Za polnjenje akumulatorske baterije upostevajte napotke v teh navodilih za uporabo.
Akumulatorske baterije ne uporabljajte v okoljih, v katerih obstaja nevarnost eksplozij in požarov.
Vlažne ali mokre akumulatorske baterije ne namesčajte na napravo.
Zašcitite akumulatorsko baterijo pred vroćino, oljem in plameni, da se ne poskoduje in da ne pride do uhajanja hlapov ter iztekanja elektrolitske tekocrine.
Akumulatorja ne mečite in ne toltcite.
Akumulatorske baterije ne uporabljajte, ce je umazana ali vlažna. Pred uporabo s suho, cisto krpo očistite in osušite akumulatorsko baterijo.
Napolnjeno in neoporabljeno akumulatorsko baterijo hranite stran od kovinskih predmetov, da ne pride do premostitve kontaktov (npr. pisarniških sponk, kovancev, ključev,Žebljev, vijakov). Zaradi kratkega stika lahko pride do vžiga ali požara.
Akumulatorske baterije ne odpirajte, ne razstavljaje in ne drobite. Obstaja nevarnost elektricnega udara in katkega stika.
Pri neustrezni uporabi in poškodovani akumulatorski bateriji lahko pride do uhajanahlapov in iztekanja elektrolitske tekocine. Ustrezno prezračite prostor in v primeru težav pošćite zdravniško pomoc. Pri stiku z elektrolitsko tekocino le-to temeljitosperite in takoj temeljito izperite oci. Nato pošćite zdravniško pomoc.
Nepooblascene osebe ne smejo uporabljati akumulatorske baterije, razen ce jih nadzoru

je ali jih je o uporabi akumulatorske baterije poucila oseba, ki je pristojna za njihovo varnost. Nepooblascene osebe so npr.:

osebe (vključno z otroki) z omejenimi te-lesnimi,Čutilnimi in duševnimi sposob-nostmi,
osebe brez izkušenj in/ali znanja o akumulatorski bateriji.

Nadzorujte otroke, da se z akumulatorsko baterijo ne bi igrali.
Akumulatorske baterije ne puscajte trajno v polnilniku. Za daljse shranjevanje odstranite akumulatorsko baterijo iz polnilnika.
- Ce uporabljene naprave ne potrebujete vec, iz nje odstranite akumulatorsko baterijo.
Neuporabljeno akumulatorsko baterijo hranite na suhem in zaptem mestu. Zašcitite jo pred vroćino in neposredno sončno svetlobo. Nepooblasčenim osebam in otrokom preprećite dostop do akumulatorske baterije.

3.5 Varnostni napokitza polnilnik

V tem razdelku so navedeni vsi osnovni varnostni napotki in opozorila, ki jih je treba upostevati pri uporabi polnilnika. Preberite te napotke!

• Napravo uporabljajte samo namensko, tj. za polnjenje predvidene akumulatorske baterije. S polnilnikom polnite samo originalne akumulatorske baterije AL-KO.
  Pred vsako uporabo preverite celotno napravo ter zlasti omrežni vtič in utor za akumulatorsko baterijo glede poskodb. Napravo uporabljajte samo v brezhibnem stanju.
• Naprave ne uporabljajte v okoljih, v katerih obstaja nevarnost eksplozij in požarov.
  Napravo uporabljaje samo v notranjih prostorih in je ne izpostavljaje mokroti in VLCagi.
  Polnilnik vedno postavite na zračno mesto in na nevnetljivo povrsino, saj se med postopkom poljenja segreje. Reže za prezračevanje morajo biti proste, naprave pa ne smetePokriti.
  Pred priklujcitvijo polnilnika preverite, ali je na voljo nazivna omrežna napetost, kot je navedena v tehnicih podatkih.
• Omrežni kabel uporabite samo za prikljucitev polnilnika, ne v druge namene. Polnilnika ne nosite takto, da primete omrežni kabel, in ne poskusajte izvleci omreznega vtica talok, da vlecate za omrežni kabel.
• Omrežni kabel zašcitite pred vročino, oljem in ostrimi robovi, da se ne poškoduje.

Polnilnika in akumulatorske baterije ne uporabljajte, ce sta umazana ali vlažna. Pred uporabo očistite in osušite napravo in akumulatorsko baterijo.
Ne odpirajte polnilnika in akumulatorske baterije. Obstaja nevarnost elektricnega udara in kratkega stika.
Za va so varnost naj va so napravo popravla samo kvalificirano strokovno osebe in samo z uporabo originalnih nadomestnih delov.
Nepooblascene osebe ne smejo uporabljati te naprave, razen ce jih nadzoruje ali jih je o uporabi naprave poucila oseba, ki je pristojna za njihovo varnost. Nepooblascene osebe so npr.:

osebe (vključno z otroki) z omejenimi telasnimi, Čutilnimi in duševnimi sposobnostmi,
osebe brez izkušenj in/ali znanja o napravi.

Nadzorujte otroke, da se z napravo ne bi igrali.
Neuporabljeno napravo hranite na suhem in zaptem mestu. Nepooblascenim osebam in otrokom preprecite dostop do naprave.

3.6 Varnostni napokit za delo

Upostevajte nacionalne varnostne predpise, npr.Poklicnih zdruzenj, socialnih skladov, organov za varstvo pri delu.
Delo opravljaje samo pri zadostni dnevni ali umetni svetlobi.
V delovnem območju ne sme biti predmetov (npr. odžaganih delov) - nevarnost spotika-nja.
Uporabnik je odgovoren za nesreće drugih oseb in njihove lastnine.
Ce prvič delate z verižno Žago:

Trgovec ali drug strokovjak Naj vamp pojasni ravnanje z verizno zagogo, lahko setudi udelezite usposabljanja.
Pred prvo uporabo vadite majmanj zaganje okroglih debel na kozi za zaganje ali podstavku.

3.6.1 Upravljavec

Mladoletniki, mlajsi od 16 let, ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati.
Kdor dela z verižno Žago, mora biti dobro opremljen, zdrav in v dobri telesni pripravljenosti. Kdor se zaradi zdravstvenih razlogov

ne sme naprezati, mora vprašati svojega zdravnika, ali lahko dela z verižnoŽago.

3.6.2 ObratovalniČasi

Upostevajte nacionalne predpise zaČase delovanja verizneŽage.Casi uporabe verizneŽage somorda omejeni z nacionalnimi in lokalnimi predpisi.

3.6.3 Obremenitve zaradi vibracij

OPOZORILO!

Nevarnost zaradi vibracij

Dejanska vrednost izpustov vibracij med uporabo naprave lahko odstopa od vrednosti, ki jo navaja proizvajalec. Uposteva jte naslednje vplivne dejavnike pred uporabo oz. med njo:

Ali je naprava uporabljana skladno za namensko uporabo?
Ali je material izrezan ali obdelan na pravi način?
Ali je naprava v stanju, ustreznem za uporabo?
Ali je rezalno orodje pravilno naostreno oz. ali je vgrajeno pravilnorezalno orodje?
Ali so rocaji in po potrebi izbirni vibracijski rocaji montirani in ali so trdno povezani z napravo?

Napravo uporabljaje samo s stevilom vrtljajev motorja, ki je potrebno za posamezno delo. Izogibaje se maksimalnemu stevilu vrtljajev motorja, da se zmanjsajo hrup in vibraci- je.
Nepravilna uporaba in vzdrževanje lahko povecata hrup in vibriranje naprave. To škoduje zdravju. V tem primeru takoj izklopite napravo in poskrbite, da jo popravi pooblasčena servisna delavnica.
- Stopnja obretenitve zaradi vibracij je odvisna od opravljanega dela oz. uporabe naprave.Ocenite jo in vkligcite ustrezne delovne premore.S tem se bistveno zmanjsa obretenitev zaradi vibracij skozi celoten cas dela.
Dalgsha uporaba naprave uporabnika iz-postavlja vibracijam in lahko povzroci tezave z obtokom (»bele prste«). Da bi zmanjsali to tveganje, nosite rokavice in skrbite, da so roke tople. Če zaznate simptome »belih prstov«, takoj poisčite zdravniško pomoc. Med temi simptomi so: otrplost, šćemenje, srbe

nje, bolečina, popušanje moči, sprememba barve ali stanja kože. Obićajno se ti simptomi pokažejo na prestih ali rokah ali pri utripu. Pri njžijh temperaturah (pod priblžno 10^ ) se nevarnost poveča.

Med delovnim dnem naredite daljse premore, da si lahko opomorete od hrupa in vibracij. Delo naCRTujte takto, da je uporaba naprav, ki povzrocajo moche vibracije, razporejena na vec dni.
- Ce med uporabo naprave na rokah zaznate nelagodje ali razbarvanje koze, takoj prekinite delo. Vključite ustrezne delovne premore. Brez ustreznih odmorov lahko pride do sindroma vibracij v roki in dlani.
Zmanjsajte tveganje izpostavljenosti vibracijam. Vzdrujte napravo v skladu z napotki v navodilih za uporabo.
- Ce napravo pogosto uporabljate, se obnite na svojega trgovca, da si priskrbite protivibra-cijski opremo (npr. ročaje).
V delovnem načrtu opredelite, kako je mogo-cke omejiti obremenitev zaradi vibracij.

3.6.4 Obremenitev zaradi hrupa

Doloceni ravni hrupa zaradi te naprave se ni mogoce izogniti. Dela, pri katerih nastaja veliko hrupa, naCRTujte za ure, ko je to dopustno in prevideno. Po potrebi ustavite dela ob chasu mirovanja in omejite delovni chas na majnujnejse. Za osebno zašcito nosite primerno zašcito za sluh; tudi druge osebe v blizini morajo nositi primerno zašcito za sluh.

3.6.5 Dela z verižno Žago

OPOZORILO!

Nevarnost huidih telesnih poskodb.

Če uporabite nepopolno montirano verižno zago, lahko pride do Hudih telesnih poskodb.

Verižno zago uporabite šele, ko je popolnama montirana.
Pred vsako uporabo opravite pregled, da preverite, ali je verižna Žaga popolna in da noben sestavni del ni poskodovan ali obrabljen. Varnostne in zašcitne naprave morajo biti neposkodovane.

OPOZORILO!

Nevarnost telesnih poskodb zaradi nenamernegaa zagona verizne zage

Nenameren zagon verižne Žage lahko povzroci hude telesne poskodbe. Zato odstranite akumulatorsko baterijo pri:

preverjanju, nastavljanju in cišćenju,
delih na rezalinem priboru,
zapuscheckanju verizne zage,
transportu,
shranjevanju,
- vzdrlzevalnih delih in popravilih,
nevarosti.

Nikoli ne delajte sami.
Vedno pripravite skatlo za prvo pomoč v primeru nezgod.
Izogibajte se dotiku kovinskih predmetov, ki se nahajao v tleh ali ki so s njimi elektricno povezana.
Osebno zašcitno opremo sestavljajo:

Zašcitna Čelada
Glušniki (npr. Čepi za ušesa), zlasti pri dnevnom delu vec kot 2,5 ure
Zašcitna očala ali šcitnik zašcitne celade za obraz
Zascitne hace z vstavkom za zašcitopredrezanjem
Trde delovne rokavice
Varnostni Čevlji z oprijemljivim podplatom in jekleno kapo

Verižne zage ne uporabljaje nad visino ramen, ker varno rokovanje ni več mogoče.
Pri spremembi lokacije izklopite motor in nataknite šcitnik verige.
Ko verižne Žage ne uporabljate, vedno natak-nite šcitnik verige in odstranite akumulatorsko baterijo.
Verižno Žago odložite le v izklopljenem sta-nju.
Verižne zage ne uporabljajte za dvigovanje ali premikanje lesa.
Hlode, ki so debelejshi od dolzine meca, sme zagati le strokovno osebje.
Na rez položite le tekoco verigoŽage, verizneŽage nikoli ne vklopite s položeno verigo.
Pazite na to, da olje za verigo ne dospe v tla.
Zaganja ne izvajaje po dežju, snegu ali v primeru nevihte.

Delovanja varnostnih naprav in zašcite ne smete nikoli onemogovičiti.

4 MONTAZA

OPOZORILO!

Nevarnost hudih telesnih poskodb.

Če uporabite nepopolno montirano verižno zago, lahko pride do Hudih telesnih poskodb.

Verižno Žago uporabite šele, ko je popolnama montirana.
Pred vsako uporabo opravite pregled, da preverite, ali je verižna Žaga popolna in da noben sestavni del ni poskodovan ali obrabljen. Varnostne in zašcitne naprave morajo biti neposkodovane.

PREVIDNO!

Obstaja nevarnost ureznin.

Ostri robovi verige zage lahko pri monta-zi povzrocijo ureznine.

Pred montazo odstranite akumulatorsko baterijo.
Pri montaži verige zage in meça nosite zašcitne rokavice.

4.1 Montaža meça (02, 03)

1. Povlecite zavorni lok verige (02/1) proti nosil-nemu rocaju (02/a), da se zavora verige aktivira.
2. Obrnite gumb za centralno zaklepanje (02/2) v nasprotni smeri urinega kazalca in ga sne-mite skupaj sPokrovom (02/3).
3. Postavite mec (03/1) na zatiče meca (03/2) in ga potisnite nazaj takto globoko, da je mogoče montirati verigo.

4.2 Montaza verige (02, 03)

1. Verigo položite na verižnik (03/3) in vstavite v utor meča (03/1).
2. Verigo napeljite okoli obračalne zvezde meča. Veriga se mora na spodnji strani meča nekoliko povesiti.
3. NamestitePokrov (02/3) in rahlo pritegnite gumb za centralno zaklepanje (02/2).

4.3 Napenjanje verige (04, 05)

NAPOTEK

Veriga je pravilno napeta,Če:

se privilega na spodnjo stran meça in se lahko povlece z roko
se v sredini meça lahko dvigne za 3-4 mm

1. Kontrolirajte dosedanje verige, da bi se ta pravilno prilegala na veriznik in mec.
2. Obrnite vrtljivi gumb (04/1) protiPokrovu (04/2) takto, da sta trikotnika obrnjena drug proti drugemu (04/a).
3. Obrnite gumb za centralno zaklepanje (05/1) v desno (05/a). Ne zategnite popolnama gumba za centralno zaklepanje ali pa ga vrni-te za en obrat.
4. Obračajte vrtljivi gumb (05/2) v desno, dokler ni veriga pravilno napeta, kot je zgoraj opisano (05/b).
5. Obračajte gumb za centralno zaklepanje (05/1) v desno, dokler ni pritrjen.

5 ZAGON

NEVARNOST!

Smrtna nevarnost in nevarnost Hudih telesnih poškodb.

Nepoznavanje varnostnih napotkov in navodil za upravljanje lahko povzroci zelo hude telesne poskodbe in posledicno smrt.

Pred uporabo verižne Žage preberite in upoštevajte varnostne napotke in navodila za upravljanje v teh navodi-lih za uporabo ter navodila za uporabo, na katera se sklicujejo!

OPOZORILO!

Nevarnost hudih telesnih poškodb.

Ce so na verižni zagi poskodovani sestavnii deli, lahko pride do Hudih telesnih poskodb.

Pred vsako uporabo opravite pregled, da preverite, ali je verižna Žaga popolna in da noben sestavni del ni poškodovan ali obrabljen. Varnostne in zašcitne naprave morajo biti nepoškodovane.

5.1 Polnjenje akumulatorske baterije (06, 07)

PREVIDNO!

Nevarnost požara med polnjenjem!

Zaradi segrevanja polnilnika obstaja nevarnost požara, kadar stoji na lahko vnetljivi podlagi in ni zadostnega prezračevanja.

Polnilnik vedno uporabljaje na nevnetljivi podlagi oz. v nevnetljivem okolju.
Ce so na voljo: Ohranjaje prezracevalne reze proste.

NAPOTEK

Akumulatorsko baterijo pred prvo uporabo do konca napolnite. Akumulatorsko baterijo lahko polnite v poljubnem stanju napoljenosti. Prekinitev poljenja ne skoduje akumulatorski bateriji.

NAPOTEK

Samodejno prepoznavanje stanja napoljnenosti varuje akumulatorsko baterijo pred cezmernim poljenjem, zato lahko se nekaj casa ostane v polnilniku, vendar ne trajno.

NAPOTEK

Upostevajte ločena navodila za uporabo za akumulatorsko baterijo in polnilnik.

1. Povežite akumulatorsko baterijo (06/1) in polnilnik (06/2, 06/a) ter polnilnik in omrežno napajanje (06/3, 06/b). Poljenje se začne. LED na polnilniku sveti zeleno, na akumulatorski bateriji je prikazana raven napoljenosti.
2. Upostevajte indicatorje ravni napoljenosti na akumulatorski bateriji (07). Postopek poljenja traja pri celotnem ciklu pribl. 2,5 h. Ko je akumulatorska baterija napoljena, se postopek poljenja samodejno konca.
3. Odklopite akumulatorsko baterijo s polnilnika (06/a) in polnilnik iz omreznega napajanja (06/b).

5.2 Dolivanje olja za verigo (08)

POZOR!

Nevarnost poskodb verizne zage

Verižna Žaga se močno poskoduje, Če je v posodi premalo olja za verigo ali ga ni, oziroma Če je izsušeno/zlepljeno. Izsušeno/zlepljeno olje za verigo lahko prive de do poskodb na componentah za vodenje olja in Črpalki za olje!

Do poskodbe pride tudi, ce se uporablja staro olje. Uporaba starega olja je skodljiva za okolje!

Pred zagonom natočite olje za verigo v posodo.
Ne uporabljajte starega olja!
Najpozneje pri vsaki posamezni menjavi akumulatorske baterije znova natočite olje za verigo.

Veriga in vodilo se s samodejnim systemdom mazalke med obratovanjem trajno oskrbujeta z oljem. Olje za verigo šciti pred korozijo in predcasno obrabo. Da verigo zadostno namazete, mora biti v rezervaorju vedno dovolj olja za verigo.

Za mazanje verige in vodila uporabljajte le ekolosko biološki razgradljivo kakovostno olje za verige in transportirajte ter skladisčite v dovoljenih in označenih posodah.

Pred začetkom vsakega posameznega dela in pri vsaki menjavi akumulatorske baterije preverite raven olja in nalije olje za verigo, po potrebi:

1. Preverite stanje olja v kontrolnem okencu re-zervoarja (08/1). Olje mora biti vedno vidno. Minimalne in maksimalne ravni olja ni dovoljeno prekoračiti.

2. Po potrebi prek nastavka za tocenje (08/2) natočite olje za verigo.

5.3 Preizkus delovanja zavore verige

Verižna Žaga ima ročno zavoro verige, ki se sproži njpr. pri povratnem udarcu preko zavornega loka verige.

Ob sprožitvi zavore verige se veriga in motor v hipu ustavita.

NEVARNOST!

Smrtna nevarnost zaradi malomarne-ga ravnanja!

Neprevidni in nepredvideni premiki veri-ne zage lahko povzrocijo hude telesne poskodbe ali celo smrt.

Pri delu z verižnoŽago poskrbite za varnost in bodite popolnama zbrani.
Pri sproščanju zavore verige ne priti-skajte nobenih stikal.

OPOZORILO!

Smrtna nevarnost in nevarnost Hudih telesnih poskodb zaradi okvarjene zavore verige

Če zavora verige ne deluje, lahko npr.
pri povratnem udaru delujoča veriga
povzroči hude telesne poskodbe in celo smrt uporabnika.

Pred začetkom del vedno preverite, ali zavora verige deluje.
Verižne Žage ne vklopite, ce je zavora verige okvarjena. V tem primuru oddajte verižno Žago v pregled v servisno delavnico.

5.3.1 Preverjanje verige zavore pri izklopljenem motorju (09)

1. Izvlecite akumulatorsko baterijo (glejte Poglavje 6.3 "Vstavljanje/odstranjevanje akumulatorske baterije (14)", stran 172).
2. Za sprožitev zavore verige povlecite (09/a)
   zavorni lok verige (09/1) v smeri nosilnega ročaja (09/2). Veriga se lahko povleće z roko.
3. Za vklop zavore verige potisnite zavorni lok verige (09/1) v smeri naprej (09/b). Verige v tem primeru ne bi smelo biti mogoce povleci.

5.3.2 Preverjanje verige zavore pri vklopljenem motorju (09)

NAPOTEK

Pred vsakim vklopom verižneŽage sprozite zavoro verige.

1. Verižno Žago varno in trdno držite za nosilni ročaj in zadnji ročaj.
2. Zavorni lok verige (09/1) povlecite (09/a) v smeri nosilnegra rocaja (09/2) in takso prozite zavoro verige.

3. Vklopite motor.

4. Potisnite zavorni lok verige (09/1) naprej (09/b). Veriga in motor se morata takoj ustaviti.

6 UPRAVLJANJE

NEVARNOST!

Smrtna nevarnost in nevarnost Hudih telesnih poškodb.

Nepoznavanje varnostnih napotkov in navodil za upravljanje lahko povzroci ze-lo hude telesne poskodbe in posledicno smrt.

Pred uporabo verižne Žage preberite in upoštevajte varnostne napotke in navodila za upravljanje v teh navodi-lih za uporabo ter navodila za uporabo, na katera se sklicujejo!

Upostevajte lokalne predpise glede casov obratovanja.
Zadnji ročaj trdno primite in držite z desno roko, nosilni ročaj pa z levo roko.
Ročajev ne spustite, dokler motor dela.
Verižne zage ne uporabljajte v primeru:

utrujenosti,
slabega počutja,
vpliva alkohola, zdravil in drog.

6.1 Preverjanje olja za verigo

Upostevajte postopek glejte Poglavje 5.2 "Dolivanje olja za verigo (08)", stran 170.

POZOR!

Nevarnost poskodb verižne zage

Verižna Žaga se močno poskoduje, Če je v posodi premalo olja za verigo ali ga ni, oziroma Če je izsušeno/zlepljeno. Izsušeno/zlepljeno olje za verigo lahko prive de do poskodb na componentah za vodenje olja in Črpalki za olje!

Do poskodbe pride tudi, ce se uporablja staro olje. Uporaba starega olja je skodljiva za okolje!

Pred začetakom del vedno preverite, ali je v rezervaorju za olje dovolj olja za verigo.
Ce je raven olja za verigo nizka, do-lijte olje.
Ne uporabljajte starega olja!

6.2 Namescheinje systemdakumulatorskega pasu od (10) do (13)

Sistem akumulatorskega pasu namestite v skladus sikami od (10) do (13).

6.3 Vstavljanje/odstranjevanje akumulatorske baterije (14)

Vstavljanje akumulatorske baterije

1. Potisnite (14/a) akumulatorsko baterijo (14/1) v systemd akumulatorskega pasu (14/2), da se zaskovi.

6.4 Vzpostavitev napajanja (15, 16)

Montaža povezovalega kabla

1. Poravnajte prvi vtič povezovalnega kabela (15/1) na vodilni zatič in vodilni utor vtiča).[s]tema akumulatorskega pasu (15/2), sestavite ju in rahlozasukajte v desno, da se stikalo za blokiranje in sprostitev silšno zaskovi (15/3).
2. Poravnajte drugi vtič povezovalega kabla (16/1) na vodilni zatič in vodilni utor priključne vtičnice (16/2) naprave, potisnite ga v priključno vtičnico (16/a) in rahlo zašukajte v desno, da se stikalo za blokiranje in sprosti-tev slišno zaskovi (16/3).

Demontaža povezovalnegakabla

1. Povlecite stikalo za blokiranje in sprostitev (15/3) nazaj (15/b), vtic rahlo obrnite v levo in ga izvlecite (15/c).
2. Povlecite stikalo za blokiranje in sprostitev (16/3) nazaj, vtič rahlo obrnite v levo in ga izvolecite (16/b) iz priključne vtičnice naprave (16/2).

6.5 Vklop in izklop motorja (17)

PREVIDNO!

Med delovanjem verižne Žage nastaja močan hrup, ki lahko povzroči poskodbe sluha.

Pri delu z verizno zago nosite glusnike.

NAPOTEK

Pred vsakim vklopom verizne zage sprozite zavoro verige.

Vklopite motor:

1. Sprožite zavoro verige.
2. Pritisnite gumb za blokado (17/1) s palcem in ga drzite.
3. Pritisnite in drzite rocico za plin (17/2).
4. Sprostite zaporni gumb (17/1). Zapornega gumba po zagonu verizne zagene ni potrebo drzati pritisnjenega. Zaporni gumb bi moral prepreci nenoteni zagon verizne zag.

Izklopite motor:

1. Spustite rocico za plin (17/2).

6.6 Preizkus zavore verige

Upostevajte postopek glejte Poglavje 5.3 "Preizkus delovanja zavore verige", stran 170.

OPOZORILO!

Smrtna nevarnost in nevarnost Hudih telesnih poskodb zaradi okvarjene zavore verige

Če zavora verige ne deluje, lahko npr.
pri povratnem udaru delujuča veriga
povzroči hude telesne poskodbe in celo smrt uporabnika.

Pred začetkom del vedno preverite, ali zavora verige deluje.
Verižne Žage ne vklopite, Če je zavora verige okvarjena. V tem primeru oddajte verižno Žago v pregled v servisno delavnico.

6.7 Povečanje/zmanjsanje hitrosti verige [funkcija varčnega/zmogljivega načina] (18)

S fungcijo varcnega/zmogljivega naica lahko poljubno povecate ali zmanjsate hitrost verige. Pri vecji hitrosti (zmogljivi nacin) se cas delovanja akumulatorske baterije skrajsa.

1. Pritisnite gumb (18/1). Ko je zmogljivi način vklopljen, LED-indikator (18/2) sveti.
2. Znova pritisnite gumb (18/1), da izklopite zmogljivi način.

Če se naprava izklopi in nato znova vklopi, se zažene z nazadnje izbrano nastavitvijo.

6.8 Preverjanje stanja napoljenosti akumulatorske baterije »Motion Detection« (07)

Na akumulatorski bateriji je prikazovalnik stanja napoljenosti baterije. Če rahlo stresete akumulatorsko baterijo, se za nekaj sekund samodejno aktivira.

1. Stresite akumulatorsko baterijo. LED-indikatorji stanj napoljenosti svetijo glede na stanje napoljenosti akumulatorske baterije.
2. Odčitajte stanje baterije:

Indikatorji stanj napoljenosti na akumulatorski bateriji

LED Prikaz

Rdeča (07/1)	Sveti: Akumulatorska baterija je popolnama izpraznjena. Večkrat 1-krat utripne: odpravljiva napaka, npr. previsoka ali prenizka temperatura. Večkrat 2-krat utripne: napak strojne opreme, npr. akumulatorska baterija je okvar-jena.
Zelena (07/2)	Sveti: Raven napoljenosti akumulatorske baterije je > 0 %.
Zelena (07/3)	Sveti: Raven napoljenosti akumulatorske baterije je > 25 %.
Zelena (07/4)	Sveti: Raven napoljenosti akumulatorske baterije je > 50 %.
Zelena (07/5)	Sveti: Raven napoljenosti akumulatorske baterije je > 75 %.

Med polnjenjem utripa zeleni LED-indikator za trenutno stanje napoljenosti. Zeleni LED-indikatorji za nizko raven napoljenosti neprekinjenos svetijo.

Cas uporabe akumulatorske baterije

Če se Čas uporabe akumulatorske baterije, ki je bila do konca napolnjena, zmanjsa, je akumulatorska baterija izrabljena in jo je treba zamenjati z novo originalno akumulatorsko baterijo.

7 OBNASANJE PRI DELU IN DELOVNA TEHNIKA

NAPOTEK

Kmetijska strokovna zdruzenja redno ponujajo tecaje iz ravnanja z veriznimi zagami ter secnje stebel.

NEVARNOST!

Smrtna nevarnost zaradi nezadostnega strokovnega znanja!

Nezadostno strokovno znanje lahko prive de do nahujših poškodb in smtri!

Stebla smejo podirati in obvejevati le usposobljene in izkušene osebe.

NEVARNOST!

Zivljenjska nevarnost zaradi razklanega lesa!

Zaradi potegnjenih ostruzkov lahko pride do huidih poskodb ter do smrti!

Majavi ostruzzi in lesni drobir odstranite od dela, ki ga boste zagali.

7.1 Secnja stebel (19, 20)

Pred secnjo in med njo upostevaljte naslednje tocke:

Pri secnji dreves je treba paziti, da druge osebe niso izpostavljene nevarnosti, da steblo ne pade na napajalne vode in da ne povzroci materialne skode. Ce pride steblo v stik z napajalnimi vodi, je treba takoj obvestiti podjetje za oskrbo z elektricno energijo.
Pazite tudi na tujo lastnino, zivali in predmete. V območju nevarnosti ne sme biti nicesar. V primeru škode takoj obvestite lastnika.
Varnostna razdalja med drugimi delovnimi mesti ali predmeti mora znašati majmanj 21 / 2 dolžini stebla.
Ocenite smer padanja stebla. Za smer padanja stebla so odlocilni:

naravni nagib stebla
lega najvisje veje
višina stebla
enostranska rast veg
ravna ali strma lega
asimetrična rast, poskodbe drevesa
smer in hitrost vetra
obremenjenost s snugom

Pri stmi legi vedno delajte nad steblom, ki ga boste podirali.
Poskrbite, da se na predhodno ugotovljeni poti umikanja ne nahajajo ovire. Pot umikanja mora potekati okoli 45^ poševn no nazaj od smeri padanja (19).

Hlod mora biti prost grmovja, veg in tujk (npr. umazanje, kamnov, majave skorje, zebljev, sponk, zice, itd.).

Vbodne, vzdolznre reze in reze v jakraj izvajao izkušene ali usposobljene osebe (20).

NEVARNOST!

Zivljenjska nevarnost zaradi padanja stebla!

Če umikanje pred padajocim stebom ni mogoče, lahko pride do Hudih telesnih poskodb ter tudi do smrti!

S podiranjem začnite šele, ko je zagotovljeno umikanje do stébla, ki ga boste podirali, brez ovir.

NEVARNOST!

Zivljenjska nevarnost zaradi nekontroliranega padanja stebla!

Nekontrolirano padanje stebel lahko povzroci hude telesne poskodbe ter tudsmrt!

Da bi zagotovili nadzorovano padanje stebla, pustite med zasekom in podiralnim rezom sklep, ki znaša približno 1/10 premera hloda.
Podiranja ne izvajaje v vetru.

7.2 Obvejevanje (21)

Kot obvejevanje se oznacuje locevanje vej od podrtega stebla. Pri tem upostevajte naslednje toke:

Med delom oprite verizno zago s krempljas-tim naslonom ob hlod.
Večje, navzdol usmerjene veje, ki podpirajosteblo, sprva pustite.
Manjše veje odrežite z enim rezom.
Sistematicno in po vrsti odzagaje veje s stebla (21/a). Najprej odzagaje veje, ki vas ovi-rajo. Nato odzagaje veje, ki povzrocajo napetost. Nazadnje odzagaje glavno vejo na osnovi.
Prosto visce veje odzagajte od zgoraj (21/ b), vendar ne od spodaj.
Pazite na napete veje in jih odrežite od spodaj navzgor (21/c), da preprecite zagozditev verizneŽage.

7.3 Skrajsevanje stebla (22-25)

Skrajševanje pomeni delitev podrtega stebla na dele. Pri tem upostevajte naslednje točke:

Pazite na svjo varno razdaljo in enakomerno porazdelitev svojte telesne teze na obe nogi. Ce je mogoce, je treba steblo podloziti in podpreti z vejami, gredami ali zagozdami.
Pri strmi legi vedno delajte nad deblom, ker se deblo lahko odkotali (22).

Verižno Žago vodite tak, da se v podaljsanem obracalmem območju verige ne nahaja noben del telesa.
Klinasti omejevalnik postavite direktno poleg rezalnegra roba in pustite, da se verizna zaga obrača okoli te točke. Na koncu reza ne izvajte pritiska.
Da bi v trenutku, ko prezagate deblo, ochanili popoln nadzor nad verizno zago, proti koncu reza zmanjsajte pritisk, ne da bi pri tem popustili trden oprijem rocaja verizne zage.
Pazite na to, da se veriga ne dotika tal.
Preden odstranite verizno zago, počakajte, da se veriga po zaključku reza ustavi.
Motor verižne Žage vedno izklopite, preden preidete na drugo steblo.

Da preprečite zagozditev verizneŽage in drobljenje lesa, najprejŽagajte 1/3 premera debla od spodaj navzgor (24/a), potem pa ostanek prerežite od zgoraj na visino spodnjega reza (24/b).

Deblo se privilega na obeh koncih:

Da preprecite zagozditev verizne zage in drobljenje lesa, najprej zagajte 1/3 premera debla od zgoraj navzdol (25/a), potem pa ostanek prerezi-te od spodaj na visino zgornjega reza (25/b).

NEVARNOST!

Smrtna nevarnost zaradi povratnega udarca!

Povratni udarec naprave lahko povzroci smrtno nevarnost za uporabnika.

Z ustreznimi ukrepi obvezno poskribite za preprecitev povratnega udarca.

7.4 Skrajševanježaganega lesa

Pri tem delu je treba upostevati naslednje tocke:

Uporabite varno rezalno podlago (kozo za zaganje, zagozde, grede).
Pazite na varno stojo in enakomerno porazdelitev telesne teze.
Oblovino zavarujte pred obračanjem.
Na rez položite le tekočo verigo. VerižneŽa-ge nikoli ne vklopite s položeno verigo.
Lesa ne pritrjute z nogo in ne drzite s pomocjo druge osebe.

8 VZDRŽEVANJE IN NEGA

OPOZORILO!

Nevarnost ureznin

Nevarnost ureznin pri prijemanju delov z ostrimi robovi in premikajocih se delov ter rezalnega orodja.

Pred vzdrrzevalnimi deli,neo in ci-scenjem vedno izklopite napravo. Odstranite akumulatorsko baterijo.
Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice.

Verižna Žaga ustreza vsem zadevnim varnostnim standardom. Popravila sme opravljati le kvalificirano strokovno osebje ob izključni uporabi originalnih nadomestnih delov.

Po vsaki uporabi preveriteOCRabljenost veri-ne zage in po potrebi zamenjaje poskodovane sestavne dele.
- Naprave ne izpostavljaje mokroti ali vlagi. Očistite plastěne dele s krpo in pri tem ne uporabljaje sredstev za cisćenje oz. topil.
Ocistite reze za zračno hlajenje, Če se zamašijo.
Ne prsite verizne zage z vodo in ne uporabljaje visokotlachnega cistilnika.
Uporabljajte samo nadomestne dele, ki jih je predpisal proizvajalec.

8.1 Preverjanje napetosti verige

Pogosto kontrolirajte napetost verige, saj se nove verige raztegnejo.

Pri obratovalni temperaturi se veriga podaljsa in povesi.

NAPOTEK

Veriga je pravilno napeta, ce:

se prilega na spodnjo stran meca in se lahko povlece z roko
se v sredini meça lahko dvigne za 3-4 mm

PREVIDNO!

Nevarnost telesnih poskodb zaradi izskočitve verige!

Premalo napeta veriga lahko med delovanjem izskovi in povzroci telesne poškodbe.

Pogosto preverite napetost verige. Napetost verige je premajhma, cè pogonski cheni verige izstopajo iz utora na spodnji strani meça.
Ustrezno povecajte napetost, ce je napetost verige premajhma.

8.2 Bruşenje verige (26)

NEVARNOST!

Smrtna nevarnost zaradi povratnega udarca!

Povratni udarec verižneŽage lahko povzroci smrtno nevarnost za uporabnika.

Ustrezno nabusite verigo!

NAPOTEK

Za neizkušenega uporabnika verižnih
žag priporočamo, da verigo nabrusi strokovjak servisne sluzbe.

Zaradi varnosti in učinkovitosti mora biti veriga vedno dobro nabrušena.

Bruşenje je potrebno, ko:

Je zagovina podobna prahu.
Je zaŽaganje potrebna večja moč.
Rezniraven.
So tresljami mochnejsi.

Če brušenje zaupate specializirani servisni sluzbi, bo ta za brušenje uporabila ustrezna orodja, ki zagotavljazo minimalno odstranjevanje materiala in enakomerno nabrušenost vseh zob.

Samodejno ostrenje verige lahko poteka s pomocjo posebne okrogle pile, katere premer se vedno ujema s posamezno vrsto verige (glejte Poglavje 8.6 "Tabela za vzdhrzevanje verige", stran 177). Potrebne so vešcine in izkušnje, da se preprećijo poskodbe zob.

Bruşenje verige:

1. Izklopite verižno Žago in izvlecite akumulator-sko baterijo!

2. Sprožite zavoro verige.

3. Meč z montirano verigo trdno vpnite v primeren vijačni primež in pri tem pazite, da se veriga lahko prosto premika.

4. Če je veriga zrahljana, jo napnite.
5. Pilo vstavite v ustrezno vodilo in nato v odprtino zoba, pri tem je treba ohrani enaki kot v skladu s profilom zoba.
6. S pilo pobrusite le nekajkrat in samo v smeri naprej, delovni korak pa nato ponovite na vseh zobeh in vedno v isti smeri (desno ali levo).
7. Obrnite meč v primežu in delovni korak pono-vite na ostalih zobeh.
8. Preverite, ali omejevalnik globine ne gleda cz orodje za preverjanje in popilite morebitni presezek s plošćato pilo ter zaokrozite profil.
9. Po brusenju odstranite vse ostruzke od piljenja in prah ter verigo namočite v mazivo.

so zobjedolgi manj kot 5mm
Ce je oznaka na zobeh za rezanje preseze-na,
je rega chlenov na kovicah verige prevelika.

8.3 Cišćenje notranjosti verižnika

Verižno Žago temeljito očistite po vsaki uporabi.

1. Odstranite akumulatorsko baterijo in položite verižno zago na stabilno podlago.
2. OdvijtePokrov za verižnik.
3. Očistite notranjost z ustreznim Čopíčem.
4. Snemite verigo in snemite meo.
5. Očistite utor vodila in vrtino za vhod olja.

1. Snemite meč (27/1): Odvijte vijak (27/2) in sprostite adaptersko plošco z vpenjalinimi kavlji (27/3) iz meča.
2. Obrnite meč po vzdolžni osi.
3. Znova namestite adaptersko plošco na mec in jo s križnim vijakom znova pritrdite.
4. Znova montirajte mec (glejte Poglavje 4.1 "Montaza meca (02, 03), stran 169).

8.5 Preverjanje, obračanje in mazanje meča (28, 29)

Preverjanje meča

Vodilo redno preverjaje glede poskodb. Po potrebi odstranite strece robove (28/1), tj. pobrusite jih pod kotom 45^ (28/2).

Obracanje meča

Da preprecite enostransko obrabo, morate mec po vsakem ostrenju in vsaki zamenjavi verige obriniti.

1. Namestite napravo za hitro vpenjanje na mec (glejte Poglavje 8.4 "Predelava naprave za hitro napenjanje (27), stran 176).
2. Obrnite meč.

Mazanje meča

1. Skrbno očistite utor vodila (28/3) in luknje za vstop olja (28/4).

2. Mazalno vrtino (29/1) skrbno očistite z obeh strani.

3. S tlačilko za mast (29/2) zaporedoma na obeh straneh vtisnite toliko masti, dokler mast ne začne enakomerno izhajati na konicah obracalnika. Oblacnik pri tem vedno ponovno obrnite.

8.6 Tabela za vzdrževanje verige

OPOZORILO!
Nevarnost Hudih telesnih poskodb.

Če je na verižni Žagi neodobrena veriga ali mec, lahko pride do Hudih telesnih poskodb.

Uporabljajeismo odobrene verige in mece.

Veriga (meč) Premer pile Čelni kot Izpodrezni		kot	Čelni nagib (55°)	Globina
	Vrtilni kot orodja	Nagibni kot orodja	Stranski kot
90PX040X (104MLEA041)	4,5 mm 30° 0° 75° 0,025"
91P045X (120SDEA041)	5/32" 30° 0° 85° 0,025"
91PX052X (140SDEA041)	5/32" 30° 0° 85° 0,025"
Globina Pila

9 TRANSPORT

OPOZORILO!

Smrtna nevarnost in nevarnost Hudih telesnih poškodb.

Delujoca veriga lahko pri transporte povzroci majhujse telesne poskodbe in tudi smrt.

Verižne zage nikoli ne nosite niti ne transportirajte z vklopljeno verigo.
Pred transportom opravite zgoraj na-vedene ukrepe:

Pred transportom opravite naslednje ukrepe:

1. Izklopite verizno zago in izvlecite akumulator-sko baterijo!
2. Nataknite šcitnik verige.
3. Pri nosenju drzite verizno zago samo na rocaju. Mec in veriga sta pri tem obrnjena na-zaj.
4. V vozilu: Zavarujte verižno Žago pred prevr-nitvijo, poskodbami in iztekanjem olja za veri-go.

10 SKLADISÇENJE

Po vsaki uporabi temeljito očistite verižno Žago.
Hranite ga na suhem mestu z možnostjo zaklepanja in izven dosegä otrok.

Pri obratovalnih premorih, ki trajajo dlje kot 30 dni, izvedite naslednja dela:

Izklopite verižno Žago in izvlecite akumulator-sko baterijo!
Izpraznite rezervaar za olje za verigo.
Snemite verigo in mec, očistite in poskropite z oljem za zašcitopred rjo.
Verižno Žago temeljito očistite in hranite v suhem prostoru.

POZOR!

Nevarnost poskodb verižneŽage

Izsuseno/zlepljeno olje za verigo lahko pri daljsem skladiscenju privede do poskodb na komponentah za vodenje olja in crpalki za olje.

Olje za verigo pred vsakim daljsim skladischenjem odstranite iz verizne钇age.

11 ODSTRANJEVANJE

Napotki k Uredbi o odpadni elektrichi in elektronski opremi

Stara elektricna in elektronska opremane sodi med gospodinjske odpadke, temveč jo je treba odstraniti ločeno!

Stare baterije ali akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo odstraniti iz naprave! Njihovo odstranjevanje urejajo predpisi za baterije.
Lastniki oz. uporabniki elektrichnih in elektroniskih naprav jih morajo po uporabi skladno z zakonom vrniti.
Končni uporabnik nosi odgovornost za izbris osebnih podatkov s stare naprave za odstranitev!

Simbol prekrižanega zabojnika za odpadke pomeni, da se odpadne elektricne in elektronske opreme ne sme odvreci med gospodinjske odpadke.

Odpadno elektricno in elektronsko opremo lahko brezplačno oddate na naslednjih mestih:

• javna komunalna oz. zbirna mesta (npr. komunali objekti);
  prodajna mesta elektrichnih naprav (fizična in spletna), kjer so prodajalci obvezani sprejeti vracila oziroma kjer to storitev prostovoljno ponujajo.

Te izjave veljao samo za naprave, ki so namešcene in kuplejene v Evropski uniji in za katere velja evropska Direktiva 2012/19/EU. V državah izven Evropske unije lahko veljao drugačna dolovi-la za odstranjevanje stare elektrčne in elektron-ske opreme.

Napotki k Uredbi o ravnanju z baterijami in akumulatorji ter odpadnimi baterijami in akumulatorji

Stare baterije in stari akumulatorji ne sodijo med gospodinjske opadke, temveč jih je treba odstraniti ločeno!

Za varno odstranitev baterij ali akumulatorje iz elektricnih naprav in za informacije o njihovi vrsti oz. kemičem systemd upostevajte nadaljnje podatke v navodilih za uporabo in montažo.
Lastniki oz. uporabniki baterij in akumulatorjev jih morajo po uporabi skladno z zakonomvrniti.Vracilo je omejeno na oddajo koliacin, obicajnih za gospodinjstva.

Stare baterije lahko vsebujejo skodljive snovi alitezke kovine, ki lahko skodujejo okolju in zdravju. Uporaba starih baterij in v njih vsebovanih virov prispeva k zašiti teh pomembnih dobrin.

Simbol prekrižanega zabojnika za odpadke pomeni, da se baterij in akumulatorjev ne sme odvreci med gospodinjske odpadke.

Ce so pod zabojnikom za smeti tudi oznake Hg, Cd ali Pb, velja naslednje:

Hg: Baterija vsebuje več kot 0,0005 %Živega srebra
Cd: Baterija vsebuje več kot 0,002 % kadmija
Pb: Baterija vsebuje vec kot 0,004 % svinca

Akumulatorje in baterije lahko brezplačno oddatena naslednjih mestih:

javna komunalna oz. zbirna mesta (npr. komunalni objekti);
prodajna mesta baterij in akumulatorjev;
- zbirna mesta skupnega zbirnegaSYSTEMA za stare baterijie za naprave;
- zbirna mesta proizvajalca (ce ni clan skupnega zbirnegaSYSTEMA).

Te izjave veljajoismo za akumulatorje in baterije,ki so kuplejene v Evropski uniji in za katere velja evropska Direktiva 2006/66/ES.V drzavah izven Evropske unije lahko veljajo drugacna dolocila za odstranjevanje akumulatorjev in baterij.

12 SERVISNA SLUZBA/SERVIS

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najblizjo servisno delavnico AL-KO. Najdete jo na naslednjem naslovu:

• Opombe:
  Navedena vrednost emisije vibracij je izmerjena v skladu s standardiziranimi postopki preizkušanja in jo je mogoće uporabiti za primerjavo elektricnega orodja z drugimi napravami.
  Navedena vrednost emisije vibracij se lahko uporabi tudi za predhodno oceno izpostavljenosti (stopnja izpostavljenosti vibracijam).
  Vrednost emisije vibracij se lahko med dejansko uporabo elektricnega orodja razlikuje od navedene vrednosti, odvisno od vrste in načina uporabe elektricnega orodja.
  Poskusite vzdhrževati kar najnizjo obremenitev z vibracijam. Primer ukrepov za zmanjsanje obremenitve z vibracijami sta nošenje rokavic pri uporabi orodja in omejitev časa uporabe. Pri tem je treba upostevati vse delde delovnega cikla (na primerČase, ko je elektrčno orodje izklopljeno, inČase, ko je vklopljeno, vendar brez obremenitve).

Akumulatorska baterija 127390
Nazivna napetost 36 V (maks. 42 V)
Nazivna kapaciteta 7,5 Ah
Trajanje postopka polnjenja pribl. 150 min

Polnilnik 127391
Omrežna napetost 230 V (AC)
Omrežna frekvenca 50 Hz
Izhodna napetost 42 V (DC)
Temperaturno območje uporabe od 0 °C do +40 °C

14 POMOČ PRI MOTNJAH

PREVIDNO!

Nevarnost telesnih poskodb

Predmeti z ostrimi robovi in premikajosci se predmeti lahko povzrocijo telesne poskodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!
Izklopite napravo in izvolecite akumulatorsko baterijo!

Motnja Vzrok Ukrep
Motor ne deluje. Akumulatorska	baterija ne zagotavlja napetosti.	Napajanje naj preveri elektro stro-kovnjak.
	Preobremenitvena zaščita je sprožila izklop.	Počakajte, da se znova vzpostavi zaščita napajanja pred preobreneni-tvijo.
	Zavora verige je vklopljena. Sprožite zavoro verige.
Meč in veriga se segrejeta. Na-staja dim.	Veriga je preveč napeta. Popustite napetost verige.
	Rezervoor za olje je prazen.	Dolijte olje za verigo. Preverite rezervaor za olje glede po-škodb.
	Luknja za vstop olja in/ali utor meča sta umazana.	Očistite luknjo za vstop olja in utor meča.
Motor deluje, vendar se veriga ne premika.	Veriga je preveč napeta. Popustite napetost verige.
	Napaka naprave	Obiščite servisno delavnico AL-KO.
Namesto žagovine nastaja sa-mo lesni prah. VerižnoŽago je treba potiskati skozi les.	Veriga je topa.	Naostrite verigo ali obiščite servisno delavnico AL-KO.
Naprava neobičajno vibrira.	Napaka naprave	Obiščite servisno delavnico AL-KO.

NAPOTEK

Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.

15 GARANCIJA

Morebitne napake materiala ali proizvodne napake na napravi bom znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahevke, po naši izbiri opravili popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo,Če:

so ta navodila za uporabo upoštevana,
je bila naprava strokovno uporabljena,
so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, ce:

so bili izvedeni samovoljni poskusi popravila,
so bile izvedene samovoljne tehnicne spre-membe,
naprava ni bila uporabljena v skladu z name-nom uporabe.

poskodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x).

Garancija začne veljati, ko napravo kupa prvi končni uporabnik. Velja datum na računu. S to izjavno in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najblžjo pooblašćeno servisno sluzbo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

16 PREVOD ORIGINALNE IZJAVE ES O SKLADNOSTI

S to izjavo potrujemo, da izdelek v obliki, ki se prodaja na trgu, ustreza zahtevam usklajenih direktiv EU, varnostnih standardov EU in specificnih standardov, ki veljajo za ta izdelek.

lzdelek

Akumulatorska verižna Žaga

Serijska stevilka

G4013022

Tip

CS 4235

Raven zvočne moči

EN ISO 3744

izmerjena/zagotovljena

103,3 dB(A)/108 dB(A)

Homologacija ES

M6A-17 12-47028

Proizvajalec

AL-KO Geräte GmbH

Ichenhauser Str.14

89359Kotz

Nemčija

Direktive EU

2006/42/ES

2014/30/EU

2000/14/ES

2011/65/EU

Ugotavljanje skladnosti

2.2 Muguca predvidiva nepravilna uporaba

Nemojte rezati granje koje se nalazi pod ostrim kutem iznad korisnika ili drugih osoba.
Za podmazivanje lanca pile nemojte upotrebljavati staro ulje ni mineralna ulja.
Ure'daj nemojte koristiti u eksplozivnom okru- zenju.

2.3 Ostali rizici

2.4.2 Kočnica lanca / stega kočnice lanca

Lancana pila imu ručnu kočnicu lanca koja se, n-pr. u slučaju povratnog trzaja aktivira preko stege kočnice lanca. Pri aktiviranju kočnice lanca lanac pile i motor naglo se zaustavljaju.

2.4.3 Zašita od preopterećenja

5.3.1 Testiranje kočnice lanca pri isključenom motoru (09)

1. Izvadite akumulator (vidi Poglavije 6.3 "Umetanje/vadenje akumulatora (14)", strani-ica 195).
2. Za opustanje kočnice lanca stegu kočnice lanca (09/1) povucite u smjeru rukke (09/2) (09/a). Lanac pile moze se provuci rukom.
3. Za uključivanje kočnice lanca pritisnite stegu kočnice lanca (09/1) prema naprijed (09/b). Lanac pile ne smije se dati provuci.

5.3.2 Testiranje kočnice lanca priukljucenom motoru (09)

NAPOMENA

Nebezpeci požáru pri nabijeni!

• Casto kontrolujte napnuti štežtu. Napnuti štežtu je prilis nizké, jestlje vodici patky vystupují z dražky na spodní straně vodici lišty.
  Odborne napnout retez pily, je-li napnuti retezu priliis nizke.
