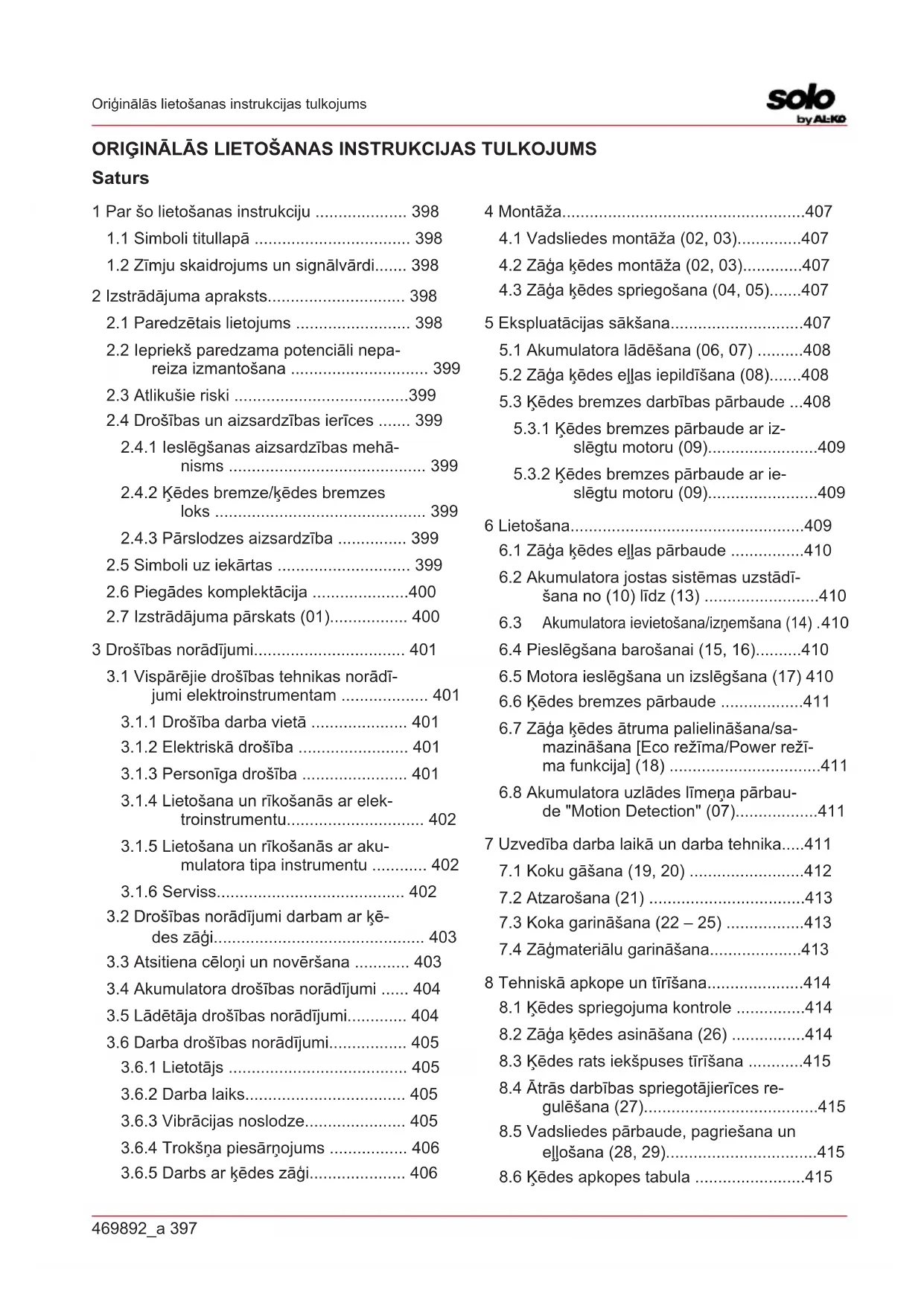

LIETOŠANAS INSTRUKCIJA Solo CS 4235 AL-KO

1.2 Zīmju skaidrojums un signālvārdi....... 398

2 Izstrādājuma apraksts.............................. 398

2.1 Paredzētais lietojums ......................... 398

2.2 Iepriekš paredzama potenciāli nepa-

2.4 Drošības un aizsardzības ierīces ....... 399

2.4.1 Ieslēgšanas aizsardzības mehā-

2.4.3 Pārslodzes aizsardzība ............... 399

2.5 Simboli uz iekārtas ............................. 399

2.6 Piegādes komplektācija .....................400

2.7 Izstrādājuma pārskats (01)................. 400

3 Drošības norādījumi................................. 401

3.1 Vispārējie drošības tehnikas norādī-

jumi elektroinstrumentam ................... 401

3.1.1 Drošība darba vietā ..................... 401

3.1.2 Elektriskā drošība ........................ 401

3.1.3 Personīga drošība ....................... 401

3.1.4 Lietošana un rīkošanās ar elek-

troinstrumentu.............................. 402

3.1.5 Lietošana un rīkošanās ar aku-

3.2 Drošības norādījumi darbam ar ķē-

des zāģi.............................................. 403

3.3 Atsitiena cēloņi un novēršana ............ 403

3.4 Akumulatora drošības norādījumi ...... 404

3.5 Lādētāja drošības norādījumi............. 404

3.6 Darba drošības norādījumi................. 405

3.6.3 Vibrācijas noslodze...................... 405

3.6.4 Trokšņa piesārņojums ................. 406

5 Ekspluatācijas sākšana.............................407

5.1 Akumulatora lādēšana (06, 07) ..........408

5.2 Zāģa ķēdes eļļas iepildīšana (08).......408

5.3 Ķēdes bremzes darbības pārbaude ...408

5.3.1 Ķēdes bremzes pārbaude ar iz-

slēgtu motoru (09)........................409

5.3.2 Ķēdes bremzes pārbaude ar ie-

slēgtu motoru (09)........................409 6 Lietošana...................................................409

6.1 Zāģa ķēdes eļļas pārbaude ................410

6.2 Akumulatora jostas sistēmas uzstādī-

Akumulatora ievietošana/izņemšana (14) .

6.4 Pieslēgšana barošanai (15, 16)..........410

6.5 Motora ieslēgšana un izslēgšana (17) 410

6.6 Ķēdes bremzes pārbaude ..................411

6.7 Zāģa ķēdes ātruma palielināšana/sa-

mazināšana [Eco režīma/Power režī- ma funkcija] (18) .................................411

6.8 Akumulatora uzlādes līmeņa pārbau-

7.4 Zāģmateriālu garināšana....................413

8 Tehniskā apkope un tīrīšana.....................414

8.3 Ķēdes rats iekšpuses tīrīšana ............415

8.4 Ātrās darbības spriegotājierīces re-

gulēšana (27)......................................415

8.5 Vadsliedes pārbaude, pagriešana un

Vācu valodā izdotā versija ir oriģinālā lietoša- nas instrukcija. Visas pārējās dokumentu ver- sijas citās valodās ir oriģinālo lietošanas ins- trukciju tulkojumi.

Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucēju- miem.

Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.

Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.

Izlasiet un ievērojiet šajā lietošanas instrukci- jā sniegtos drošības un brīdinājuma norādīju- mus.

1.1 Simboli titullapā

Simbols Skaidrojums Lietošanas instrukcijas simbols

1.2 Zīmju skaidrojums un signālvārdi

BĪSTAMI! Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas trau- mas. BRĪDINĀJUMS! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, var iestāties nāve vai iespējams gūt smagas traumas. ESIET PIESARDZĪGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams gūt vieglas vai vidēji smagas traumas. UZMANĪBU! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams materiālo zaudējumu risks.

Īpaši norādījumi labākai izpratnei un ma- nipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Šī lietošanas instrukcija apraksta ar roku vadāmu elektrisku ķēdes zāģi, kas darbojas ar akumulato- ru.

2.1 Paredzētais lietojums

Ķēdes zāģis ir paredzēts lietošanai tikai mājās un neprofesionālos dārzos nekomerciāliem nolū- kiem. Šajā jomā ķēdes zāģi iespējams izmantot viegliem koku zāģēšanas darbiem, piemēram:

zāģmateriālu zāģēšana;

dzīvžogu izgriešanai;

malkas zāģēšanai. Ķēdes zāģi ar akumulatoru, pateicoties elektris- kajai piedziņai, iespējams lietot koku zāģēšanai ne tikai ārpus telpām, bet arī slēgtās telpās. Ci- tāds pielietojums, kas nav šeit aprakstīts, ir uz- skatāms par noteikumiem neatbilstošu. Ķēdes zāģi drīkst izmantot tikai ar šādiem kom- ponentiem:

lādētājs— C150 Li, det. Nr.127391. Iekārta ir paredzēta izmantošanai privātā teritori- jā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau- dēta garantija, kā arī nav spēkā atbilstības dekla-469892_a 399 Izstrādājuma apraksts rācija (CE marķējums), un šādā gadījumā ražo- tājs neuzņemas atbildību par kaitējumu, kas no- darīta lietotājam vai kādai trešajai pusei. ESIET PIESARDZĪGI! Ja ierīce netiek izmantota atbilstoši paredzētajam mērķim, pastāv traumu gūšanas risks! Zāģējot ar ķēdes zāģi kokus ar svešķer- meņiem vai citām vielām, iespējams gūt traumas.

Izmantojiet ķēdes zāģi tikai viegliem zāģēšanas darbiem.

Pirms zāģēšanas pārbaudiet, vai ko- kā nav svešķermeņu, piemēram, naglas, skrūves, furnitūra.

2.2 Iepriekš paredzama potenciāli nepareiza

Negrieziet zarus, kas atrodas tieši virs ierīces lietotāja vai citiem cilvēkiem vai ir vērsti šaurā leņķī uz augšu.

Neizmantojiet zāģa ķēdes eļļošanai lietotu eļ- ļu vai minerāleļļu.

Ar ierīci nedrīkst strādāt sprādzienbīstamās vietās.

Arī, ja ierīce tiek izmantota atbilstoši paredzēta- jam mērķim, saglabājas zināms risks, kuru nevar izslēgt. Ierīces veida un konstrukcijas dēļ nevar izslēgt šādus riskus.

Saskare ar brīviem ķēdes zobiem (sagrieša- nās risks).

Piekļuve rotējošai ķēdei (sagriešanās risks).

Pēkšņa un neparedzama aizsarga kustība (sagriešanās risks).

No ķēdes atdalošās daļas (griezumi / traumu gūšanas risks).

No apstrādājamā koka atdalošās daļas.

Dzirdes ietekmēšana darba laikā, nelietojot dzirdes aizsarglīdzekļus.

2.4 Drošības un aizsardzības ierīces

BRĪDINĀJUMS! Smagas traumas, ko rada izmainītas drošības un aizsardzības ierīces. Izmainītu drošības un aizsardzības ierī- ču dēļ strādāšanas laikā ar ķēdes zāģi iespējamas smagas traumas.

Nekādā gadījumā nepārtrauciet dro- šības ierīču un aizsargierīču funkci- jas!

Strādājiet ar ķēdes zāģi tikai tādā gadījumā, ja visas drošības un aiz- sardzības ierīces darbojas pareizi.

2.4.1 Ieslēgšanas aizsardzības mehānisms

Ja lietotājs vairākas reizes pēc kārtas ātri nospiež akseleratoru, ķēdes zāģis uz dažām sekundēm izslēdzas, lai aizsargātu elektroniku un ķēdes zā- ģi. Šajā gadījumā nogaidiet, līdz ķēdes zāģi ir at- kārtoti iespējams ieslēgt.

2.4.2 Ķēdes bremze/ķēdes bremzes loks

Ķēdes zāģim ir manuālā ķēdes bremze, kuru var iedarbināt, piemēram, kad notiek atsitiens (Kick- back) pret ķēdes bremzes loku. Nostrādājot ķē- des bremzei, zāģa ķēdes un motors nekavējoties tiek apturēti.

2.4.3 Pārslodzes aizsardzība

Ķēdes zāģis ir aprīkots ar pārslodzes aizsardzī- bu, kas pārslodzes gadījumā izslēdz ierīci. Pēc īsas atdzesēšanas pauzes ķēdes zāģi iespē- jams atkārtoti ieslēgt.

2.5 Simboli uz iekārtas

Simbols Skaidrojums Izmantojot ierīci, ievērojiet īpašu piesardzību! Atsitiena risks! Nedarbināt ķēdes zāģi, turot to vie- nā rokā! Nelietot ierīci lietus laikā! Sargāt no mitruma!LV 400 CS 4235 Izstrādājuma apraksts Simbols Skaidrojums Lietot aizsargķiveri, dzirdes un acu aizsardzības līdzekļus! Valkājiet aizsargcimdus! Izmantot neslīdošus apavus! Pirms ekspluatācijas sākšanas izla- siet lietošanas instrukciju! Darba laikā ķēdes zāģi vienmēr tu- rēt ar abām rokām!

2.6 Piegādes komplektācija

Akumulatora ķēdes zāģis ir paredzēts ekspluatā- cijai ar litija-jonu akumulatoru PowerFlex (preces Nr. 127390). Akumulatoru uzlādei ir jāizmanto akumulatora PowerFlex lādētājs (det. Nr.127391). UZMANĪBU! Ierīces un akumulatora bojājumu risks Lietojot ierīci ar nepiemērotu akumulato- ru, iespējami ierīces un akumulatora bo- jājumi.

Lietojiet ierīci tikai ar noteikto aku- mulatoru.

Akumulators, lādētājs un josta neietilpst ierīces komplektācijā, tādēļ tie jāiegādā- jas atsevišķi. Pēc iepakojuma atvēršanas pārbaudiet, vai kom- plektācijā ir piegādāti visi komponenti.

Nr. Detaļa 1 Akumulatora ķēdes zāģis 2 Vadsliede 3 Ķēdes aizsargs 4 Zāģa ķēde 5 Lietošanas instrukcija

2.7 Izstrādājuma pārskats (01)

Nr. Detaļa 1 Ķēdes aizsargs 2 Vadsliede 3 Zāģa ķēde 4 Zobains atturis 5 Ķēdes bremzes loks 6 Lokveida rokturis 7 Ķēdes eļļas tvertnes vāks 8 Eco-Mode/Power-Mode vadības pane- lis 9 Aizmugurējais rokturis 10 akseleratora sviru 11 Gāzes sviras bloķēšanas poga 12 Ķēdes eļļošanas tvertnes skatstikls469892_a 401 Drošības norādījumi Nr. Detaļa 13 Akumulatora savienojuma kabeļa ligz-

14 Ķēdes zobrata pārsegs 15 Ātrās fiksācijas mehānisms ar centrālo fiksatoru un pagriežamo gredzenu 16 Akumulators* 17 Lādētājs* 18 Akumulatora jostas somu ar savieno- juma kabeli* *: Nav iekļauts piegādes komplektā, tomēr pieej- ams ar šādiem detaļu numuriem:

lādētājs— C150 Li - det. Nr.127391.

3 DROŠĪBAS NORĀDĪJUMI

3.1 Vispārējie drošības tehnikas norādījumi

elektroinstrumentam BRĪDINĀJUMS! Izlasiet visus drošības tehnikas norā- dījumus un instrukcijas. Drošības tehnikas norādījumu un ins- trukciju neievērošana var novest pie elektriskā trieciena, ugunsgrēka un/vai nopietniem miesas bojājumiem.

Saglabājiet visus drošības tehnikas norādījumus un instrukcijas, lai tos varētu izmantot arī nākotnē. Drošības tehnikas norādījumos lietojamais apzī- mējums „Elektroinstruments” attiecas gan uz elektroinstrumentiem, kas darbojas no tīkla (ar tīkla kabeli), gan uz elektroinstrumentiem, kas darbojas no akumulatora (bez tīkla kabeļa).

3.1.1 Drošība darba vietā

Darba vietai ir jābūt tīrai un labi apgaismo- tai. Nekārtība vai slikts apgaismojums darba vietā var novest pie nelaimes gadījumiem.

Ar ierīci nedrīkst strādāt sprādzienbīsta- mās vietās, kur atrodas viegli aizdedzinā- mi šķidrumi, gāzes vai putekļi. Elektroins- trumentu darbības laikā veidojas dzirksteles, kas var aizdedzināt putekļus vai tvaikus.

Elektroinstrumenta lietošanas laikā neļau- jiet tuvoties bērniem un citām personām. Dalītas uzmanības gadījumā var zaudēt kon- troli pār elektroinstrumentu.

3.1.2 Elektriskā drošība

Elektroinstrumenta kontaktdakša ir jāie- vieto atbilstošā rozetē. Kontaktdakšu ne- drīkst modificēt. Ja elektroinstruments ir iezemēts, nedrīkst lietot kontaktdakšas adapterus. Lietojot nepārveidotas kontakt- dakšas un atbilstošas rozetes, samazinās elektriskā trieciena risks.

Nepieskarieties iezemētām cauruļu, apku- res iekārtu, pavardu un ledusskapju virs- mām. Ja jūsu ķermenis ir iezemēts, pastāv paaugstināts elektriskā trieciena risks.

Nepakļaujiet elektroinstrumentus lietus vai mitruma iedarbībai. Ūdens iekļūšana elektroinstrumentā paaugstina elektriskā trie- ciena rašanās risku.

Lietojiet kabeli tikai tiem nolūkiem, kuriem tas ir paredzēts; nenesiet elektroinstru- mentu, turot to aiz kabeļa, nepakariniet to uz kabeļa un nevelciet kabeli, lai izņemtu kontaktdakšu no rozetes. Turiet kabeli tā- lāk no karstuma avotiem, eļļas, asām ma- lām vai iekārtas kustīgām daļām. Bojātie vai sapinušies kabeļi paaugstina elektriskā trieciena risku.

Ja strādājat ar elektroinstrumentu ārā, iz- mantojiet tikai pagarinātājkabeļus, kas pa- redzēti lietošanai ārpus telpām. Pagarinā- tājkabeļu, kas paredzēti lietošanai ārpus tel- pām, lietošana samazina elektriskā trieciena risku.

Ja elektroinstruments ir jālieto mitrā vidē, izmantojiet diferenciālās aizsardzības ierī- ci. Diferenciālās aizsardzības ierīces lietoša- na samazina elektriskā trieciena risku.

3.1.3 Personīga drošība

Strādājot ar elektroinstrumentu, uzmanīgi sekojiet tam un saprotiet to, ko darāt. Ne- lietojiet elektroinstrumentus, ja esat nogu- ris, narkotisko vielu, alkohola reibumā vai zāļu ietekmē. Pat īslaicīgi lietošanas laikā neuzmanīgi rīkojoties ar elektroinstrumentu, var gūt nopietnas traumas.

Valkājiet personiskās aizsardzības līdzek- ļus un obligāti valkājiet aizsargbrilles. Per- soniskās aizsardzības līdzekļu, piemēram, putekļu masku, zābaku ar neslīdošu pēdu, aizsargķiveres vai dzirdes aizsardzības lī- dzekļu, lietošana, atkarībā no elektroinstru-LV 402 CS 4235 Drošības norādījumi mentu veida un lietošanas veida samazina traumu gūšanas risku.

Izvairieties no nejaušas ieslēgšanas. Pirms elektroinstrumenta pieslēgšanas elektrības avotam un/vai tā akumulatora ievietošanas vai pirms nešanas, pārlieci- nieties, vai tas ir izslēgts. Ja nesot elektro- instrumentu vai to pieslēdzot elektrotīklam, turēsit pirkstu uz ieslēgšanas slēdža, šādi var notikt nelaimes gadījums.

Pirms elektroinstrumenta ieslēgšanas no- vāciet iestatīšanas instrumentus un uz- griežņu atslēgas. Instrumentu vai atslēgu ie- kļūšana elektroinstrumenta kustīgās daļās var rādīt bojājumus.

Izvairieties no ķermenim neraksturīgas stājas. Parūpējieties par to, lai vienmēr stāvētu droši un saglabātu līdzsvaru. Šādi būs vieglāk saglabāt kontroli pār elektroins- trumentu negaidītās situācijās.

Valkājiet piemērotu apģērbu. Nevalkājiet platu apģērbu vai rotaslietas. Raugieties, lai mati un apģērbs neiekļūst kustīgajās daļās. Brīvu apģērbu, rotaslietas vai garus matus var ievilkt ierīces kustīgās daļas.

Ja ir paredzēta putekļu atsūkšanas un no- turēšanas ierīču lietošana, pārliecinieties, ka tās ir pievienotas un tiek pareizi lieto- tas. Putekļu atsūkšanas ierīču lietošana var mazināt ar putekļiem saistītos riskus.

3.1.4 Lietošana un rīkošanās ar

Nepārslogojiet iekārtu. Lietojiet darbam piemērotu elektroinstrumentu. Ar piemēro- tu elektroinstrumentu ir labāk un drošāk strā- dāt tam paredzētajā darba vidē.

Nelietojiet elektroinstrumentu, ja ir bojāts tā slēdzis. Elektroinstruments, kuru nevar ieslēgt vai izslēgt, ir bīstams un tas ir jā- remontē.

Pirms iekārtas uzstādīšanas, detaļu no- maiņas vai iekārtas uzglabāšanas izņe- miet kontaktdakšu no rozetes vai izņemiet akumulatoru. Šāds piesardzības pasākums izslēdz iespēju nejauši ieslēgt ierīci.

Glabājiet elektroinstrumentus bērniem ne- pieejamā vietā. Neļaujiet lietot iekārtu per- sonām, kuras nezin, kā to lietot vai nav iz- lasījušās šos norādījumus. Elektroinstru- menti var būt bīstami, ja tos lieto personas bez pieredzes.

Rūpējieties par elektroinstrumentu. Pār- baudiet, vai kustīgās daļas darbojas parei- zi un nav iesprūdušas, salūzušas vai bojā- tas, šādi pasliktinot elektroinstrumenta veiktspēju. Pirms iekārtas lietošanas bojā- tas daļas ir jāizremontē. Daudzi nelaimes gadījumi notiek, neveicot elektroinstrumen- tiem pienācīgu apkopi.

Griezējinstrumentiem ir jābūt asiem un tī- riem. Kārtīgi kopti griezējinstrumenti ar asām griešanas šķautnēm retāk iesprūst un ar tiem ir vieglāk strādāt.

Izmantojiet elektroinstrumentu, piederu- mus, pievienojamos uzgaļus utt. atbilstoši norādījumiem. Ņemiet vērā darba apstāk- ļus un veicamā darba specifiku. Elektroins- trumentu lietošana instrukcijās neparedzē- tiem nolūkiem var novest pie bīstamām si- tuācijām.

3.1.5 Lietošana un rīkošanās ar

Uzlādējiet akumulatorus, izmantojot tikai ražotāja ieteiktos lādētājus. Konkrēta veida akumulatoriem paredzēto lādētāju lietošana citu akumulatoru uzlādei var rādīt ugunsgrē- ka draudus.

Elektroinstrumentā drīkst izmantot tikai tam paredzētos akumulatorus. Citu akumu- latoru lietošana var rādīt bojājumus vai ugunsgrēka draudus.

Neglabājiet neizmantotu akumulatoru ko- pā ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem sīkiem metā- liskiem priekšmetiem, kuri var izveidot īs- savienojumu starp akumulatora kontak- tiem. Akumulatora kontaktu īssavienojums var izraisīt aizdegšanos vai ugunsgrēku.

Nepareizas lietošanas rezultātā no akumu- latora var iztecēt šķidrums. Izvairieties no saskaršanās ar to. Ja nejauši tam pieska- raties, noskalojiet ar ūdeni. Ja šķidrums iekļūst acīs, meklējiet medicīnisko palīdzī- bu. Iztecējis akumulatora šķidrums var uz- liesmot vai radīt ādas kairinājumu.

Jūsu elektroinstrumenta remontu drīkst veikt tikai kvalificēts speciālists un, iz- mantojot tikai oriģinālās rezerves daļas. Ar šo tiek nodrošināta iekārtas drošība.469892_a 403 Drošības norādījumi

3.2 Drošības norādījumi darbam ar ķēdes

Kamēr zāģis strādā, tā ķēdes tuvumā ne- drīkst atrasties ķermeņa daļas. Pirms zāģa iedarbināšanas pārliecinieties, ka zāģa ķē- dei nekas nepieskaras. Strādājot ar ķēdes zāģi, viens neuzmanības mirklis var izraisīt apģērba vai ķermeņa daļu ieķeršanu zāģa ķēdē.

Ķēdes zāģis vienmēr jātur ar labo roku pie aizmugurējā roktura un ar kreiso roku pie priekšējā roktura. Ķēdes zāģa turēšana pre- tējā darba pozīcijā palielina traumu risku un nedrīkst tikt izmantota.

Elektroiekārtu drīkst satvert tikai aiz rok- turu izolētajām virsmām, jo zāģa ķēde var aizķert apslēptus elektrības vadus. Ja zā- ģa ķēde nonāk saskarē ar zem sprieguma esošu vadu, spriegums tiek novadīts uz elek- troiekārtas metāla daļām, un tādējādi lietotājs ir pakļauts elektrošoka riskam.

Izmantojiet aizsargbrilles un dzirdes aiz- sarglīdzekļus. Tiek ieteikts lietot arī drošī- bas aprīkojumu galvai, rokām, kājām un pēdām. Piemērots aizsargapģērbs samazina traumu risku, kuru rada izmestās skaidas un nejauša pieskaršanās zāģa ķēdei.

Nestrādājiet ar ķēdes zāģi atrodoties ko- kā. Rīkojoties ar ierīci kokā, pastāv risks gūt traumas.

Vienmēr pievērsiet uzmanību stabilai pozī- cijai un izmantojiet ķēdes zāģi tikai tad, ja stāvat uz cietas, stingras un līdzenas ze- mes. Nestabila augsne vai nestabilas stāvē- šanas virsmas, piemēram, kāpnes, var izrai- sīt līdzsvara zaudēšanu vai kontroles zaudē- šanu pār zāģa darbību.

Zāģējot zaru, kas ir saliekts un nosprie- gots, ņemiet vērā, ka tas var atlēkt atpa- kaļ. Ja spriegums koka šķiedrās tiek atbrī- vots, nospriegotais zars var iesist lietotājam un/vai izraut zāģi no rokām.

Īpaša uzmanība nepieciešama, zāģējot pa- mežu un jaunus kokus. Tievais materiāls var ieķerties zāģa ķēdē un iesist lietotājam vai izraisīt līdzsvara zaudēšanu.

Izslēgtā stāvoklī turiet ķēdes zāģi aiz priekšējā roktura, pagriežot zāģa ķēdi prom no sava ķermeņa. Ķēdes zāģu trans- portēšanas vai glabāšanas laikā tiem jāuz- velk aizsargapvalks. Rūpīga apiešanās ar ķēdes zāģi samazina nejaušas saskares ie- spēju ar zāģa ķēdi tās darbības laikā.

Ievērojiet eļļošanas, ķēdes nospriegoša- nas un piederumu maiņas norādes. Nepa- reizi nospriegota vai ieeļļota ķēde var tikt pār- rauta vai palielināt atsitiena risku.

Zāģējiet tikai koku. Neizmantojiet zāģi dar- biem, kuriem tas nav paredzēts. Piemē- ram: neizmantojiet ķēdes zāģi plastmasas, mūra vai celtniecības materiālu zāģēšanai, ja tie nav no koka. Ķēdes zāģa izmantošana darbiem, kuriem tas nav paredzēts, var radīt bīstamas situācijas.

3.3 Atsitiena cēloņi un novēršana

Atsitiens var rasties, ja vadotnes gals saskaras ar priekšmetu vai koks izliecas un zāģa ķēde tiek ie- spiesta griezumā. Dažos gadījumos sliedes gala saskare ar kādu priekšmetu var izraisīt negaidītu, atpakaļvirzienā vērstu atsitienu, kura laikā sliede tiek pasista uz augšu operatora virzienā. Zāģa ķēdes iestrēgšana pie sliedes augšējās šķautnes var izraisīt vadotnes strauju atsitienu lietotāja virzienā. jebkura no šīm reakcijām var izraisīt kontroles pār zāģi zaudēšanu un radīt smagas traumas. Nepaļaujieties tikai uz ķēdes zāģī iebūvētajām drošības ierīcēm. Kā zāģa lietotājam, jums jāpie- mēro dažādi līdzekļi, lai nodrošinātu darbu bez negadījumiem un traumām. Atsitiens ir elektroinstrumenta nepareizas vai ne- prasmīgas lietošanas sekas. To var novērst, pie- mērojot tālāk minētos piesardzības pasākumus:

Turiet zāģi cieši ar abām rokām tā, lai īk- šķis un pirkti aptvertu zāģa rokturi. Novie- tojiet savu ķermeni un rokas tādā pozīcijā, lai varētu pretoties atsitiena radītajam spēkam. Ja tiek pielietoti piemēroti paņēmie- ni, operators var kontrolēt atsitiena radīto spēku. Nekādā gadījumā neizlaidiet zāģi no rokām.

Izvairieties no nepareizas ķermeņa pozīci- jas un nezāģējiet augstāk par plecu līme- ni. Tādējādi jūs izvairīsieties no nejaušas sa- skares ar vadotnes galu un iegūsiet labāku kontroli pār zāģi neprognozējamās situācijās.

Vienmēr izmantojiet ražotāja norādītās re- zerves vadotnes un zāģa ķēdes. Neparei- zas rezerves vadotnes un ķēdes var izraisīt ķēdes pārtrūkšanu un/vai atsitienu.LV 404 CS 4235 Drošības norādījumi

Ievērojiet ražotāja norādījumus attiecībā uz zāģa ķēdes asināšanu un apkopi. Pārāk zems iegriešanas dziļuma ierobežotājs var palielināt atsitiena risku.

3.4 Akumulatora drošības norādījumi

Šajā sadaļā ir minēti visi pamata drošības un brī- dinājuma norādījumi, kas jāievēro akumulatora lietošanas laikā. Izlasiet šos norādījumus!

Izmantojiet akumulatoru tikai paredzētajam lietojumam, t.i., ar firmas AL-KO ierīcēm, kas darbojas no akumulatora. Uzlādējiet akumu- latoru tikai ar tam paredzēto AL-KO lādētāju.

Jaunu akumulatoru izņemiet no oriģinālā ie- pakojuma tikai tad, kad to paredzēts lietot.

Pirms pirmreizējās lietošanas akumulators ir pilnīgi jāuzlādē, un uzlādēšanai vienmēr jāiz- manto norādītais lādētājs. Ievērojiet šīs lieto- šanas instrukcijas norādes par akumulatora uzlādēšanu.

Nelietojiet akumulatoru sprādzienbīstamā, kā arī ugunsbīstamā vidē.

Lietošanas laikā nepakļaujiet akumulatoru slapjuma un mitruma iedarbībai.

Sargājiet akumulatoru no karstuma avotiem, eļļas un uguns, lai tas netiek sabojāts, un no tā nevar izdalīties tvaiki un izplūst elektrolīta šķidrums.

Nesitiet un nemētājiet akumulatoru.

Nelietojiet akumulatoru, ja tas ir netīrs vai mitrs. Pirms lietošanas notīriet akumulatoru ar sausu, tīru lupatiņu un ļaujiet tam nožūt.

Uzlādētu un nelietotu akumulatoru nenovieto- jiet metālisku priekšmetu tuvumā, lai nesavie- notos tā kontakti (piem., pie saspraudēm, monētām, atslēgām, naglām, skrūvēm). Īssa- vienojuma rezultātā var gūt apdegumus vai var izcelties ugunsgrēks.

Neatveriet, neizjauciet un nesadaliet akumu- latoru sastāvdaļās. Pastāv elektriskās strāvas trieciena un īssavienojuma risks.

Neatbilstošas lietošanas rezultātā, kā arī tad, ja akumulators būs bojāts, var izdalīties tvaiki un izplūst elektrolīta šķidrums. Pietiekami vē- diniet telpu un sūdzību gadījumā lūdziet ārsta palīdzību. Saskaroties ar elektrolītu, rūpīgi nomazgājiet to un nekavējoties rūpīgi izskalojiet acis. Pēc tam konsultējieties ar ārstu.

Šo akumulatoru nedrīkst izmantot nepiedero- šas personas, izņemot gadījumus, kad par vi- ņu drošību atbildīgā persona viņus uzrauga vai ir apmācījusi, kā lietot ierīci. Nepiedero- šas personas ir, piemēram:

personas (tai skaitā bērni) ar fiziskiem, maņu vai garīgiem traucējumiem;

personas bez pieredzes un/vai zināša- nām par akumulatora lietošanu.

Bērni ir jāuzrauga un jāmāca, lai tie nerotaļā- jas ar akumulatoru.

Akumulatoru nedrīkst ilgstoši atstāt lādētājā. Ja paredzama ilgstoša uzglabāšana, izņe- miet akumulatoru no lādētāja.

Izņemiet akumulatoru no ierīcēm, kas darbo- jas no akumulatora, ja šīs ierīces netiek lieto- tas.

Akumulatori, kas netiek lietoti, ir jāuzglabā sausā un slēgtā vietā. Sargājiet akumulatoru no karstuma un tiešiem saules stariem. Ir jā- nodrošina, lai nepiederošas personas un bēr- ni nevar piekļūt akumulatoram.

3.5 Lādētāja drošības norādījumi

Šajā sadaļā ir minēti visi pamata drošības un brī- dinājuma norādījumi, kas jāievēro lādētāja lieto- šanas laikā. Izlasiet šos norādījumus!

Vienmēr izmantojiet ierīci tikai paredzētajam lietojumam, t.i., paredzētā akumulatora lādē- šanai. Ar lādētāju lādējiet tikai oriģinālos AL- KO akumulatorus.

Ikreiz pirms lietošanas jāpārbauda visa ierī- ce, kā arī īpaši tās barošanas vads un padzi- ļinājums akumulatoram, vai tie nav bojāti. Lietojiet ierīci tikai tad, ja tā ir teicamā stāvok- lī.

Nelietojiet ierīci sprādzienbīstamā un uguns- bīstamā vidē.

Lietojiet ierīci tikai iekštelpās un nepakļaujiet to slapjuma un mitruma iedarbībai.

Ikreiz novietojiet lādētāju uz labi vēdināmas un nedegošas virsmas, jo uzlādēšanas pro- cesā tas sasilst. Ventilācijas atverēm jābūt brīvām, un ierīce nedrīkst būs nosegta.

Pirms lādētāja pievienošanas noskaidrojiet, vai elektrotīklam ir pieejams sadaļā „Tehnis- kie dati” norādītais spriegums.

Lietojiet barošanas vadu tikai lādētāja pievie- nošanai, neizmantojiet to neparedzētiem mērķiem. Nepārnēsājiet ierīci, turot to aiz ba- rošanas vada, nevelciet ierīci aiz vada, lai at- vienotu kontaktdakšu no kontaktligzdas.

Sargājiet barošanas vadu no karstuma avo- tiem, eļļas un asām malām, lai tas netiek sa- bojāts.469892_a 405 Drošības norādījumi

Nelietojiet lādētāju un akumulatoru, ja tie ir netīri vai slapji. Pirms lietošanas notīriet ierīci un akumulatoru un ļaujiet tiem nožūt.

Neatveriet lādētāju un akumulatoru. Pastāv elektriskās strāvas trieciena un īssavienoju- ma risks.

Jūsu drošības nodrošināšanai ierīci drīkst re- montēt tikai kvalificēts speciālists, izmantojot oriģinālās rezerves daļas.

Akumulatoru nedrīkst lietot nepiederošas per- sonas, izņemot gadījumus, kad par viņu dro- šību atbildīgā persona viņus uzrauga vai ir apmācījusi, kā lietot ierīci. Nepiederošas per- sonas ir, piemēram:

personas (tai skaitā bērni) ar fiziskiem, maņu vai garīgiem traucējumiem;

personas bez pieredzes un/vai zināša- nām par ierīces lietošanu.

Bērni ir jāuzrauga un jāmāca, lai tie nerotaļā- jas ar ierīci.

Ierīce, kas netiek lietota, jāuzglabā sausā un slēgtā vietā. Ir jānodrošina, lai nepiederošas personas un bērni nevar piekļūt ierīcei.

3.6 Darba drošības norādījumi

Ņemiet vērā specifiskos valstī spēkā esošos drošības noteikumus, piemēram, arodbiedrī- bu, sociālās apdrošināšanas, darba aizsar- dzības iestāžu.

Strādājiet ar ierīci tikai pietiekamā dienas gaismā vai mākslīgajā apgaismojumā.

Nodrošiniet, lai darba zonā nebūtu lieku priekšmetu (piemēram, zāģējamo materiālu daļas) - paklupšanas risks.

Iekārtas lietotājs ir atbildīgs par nelaimes ga- dījumiem, kuriem tiek pakļautas citas perso- nas un to īpašums.

Gadījumā, ja ķēdes zāģi lietojat pirmo reizi, rīkojieties, kā norādīts turpmāk tekstā:

Lūdziet pārdevējam vai citam profesionā- lim paskaidrot, kā strādāt ar ķēdes zāģi vai arī apmeklējiet apmācības.

Pirms pirmās lietošanas reizes pavingri- nieties apaļkoka zāģēšanā uz steķa vai statīva.

Ierīci nedrīkst lietot jaunieši, kuriem nav 16 gadu, vai personas, kas nezina lietošanas instrukciju.

Tie, kas strādā ar ķēdes zāģi, nedrīkst būt noguruši, viņiem jābūt veseliem un mun- driem. Tiem, kas veselības apsvērumu dēļ nedrīkst piepūlēties, jāpajautā savam ārstam, vai viņi var strādāt ar ķēdes zāģi.

Ņemiet vērā valstī spēkā esošos noteikumus dar- ba laikam ar ķēdes zāģiem. Darba laiku ar ķēdes zāģiem var ierobežot nacionāli vai vietēji noteiku- mi.

3.6.3 Vibrācijas noslodze

BRĪDINĀJUMS! Vibrācijas risks Faktiskais vibrāciju emisijas rādītājs ierī- ces ekspluatācijas laikā var atšķirties no ražotāja norādītās vērtības. Pirms lieto- šanas un lietošanas laikā ievērojiet turp- māk uzskaitītos ietekmējošos faktorus.

Vai ierīce tiek izmantota atbilstoši lietošanas nolūkam?

Vai apstrādājamais materiāls tiek nogriezts vai apstrādāts pareizi?

Vai ierīce ir labā darba stāvoklī?

Vai griešanas aprīkojums ir pareizi uzasināts un ir uzstādīts pareizs griešanas darbarīks?

Vai ir uzstādīti rokturi un, ja tas ir ne- pieciešams, ir uzstādīti vibrācijas slāpējoši rokturi, kā arī, vai tie ir kār- tīgi piestiprināti pie ierīces?

Darbiniet ierīci tikai ar tādu motora ātrumu, kas nepieciešams attiecīgā darba veikšanai. Izvairieties no ierīces darbināšanas ar maksi- mālajiem apgriezieniem, lai samazinātu troksni un vibrāciju.

Nepareizas ekspluatācijas un apkopes dēļ var palielināties ierīces radītais troksnis un vibrācijas. Tas rada kaitējumu veselībai. Šā- dā situācijā nekavējoties izslēdziet ierīci un veiciet tās remontu pilnvarotā servisa centrā.

Vibrāciju radītais slodzes līmenis ir atkarīgs no veicamā darba vai ierīces izmantošanas veida. Novērtējiet šo līmeni un paredziet pie- tiekami ilgus darba pārtraukumus. Šādi rīko- joties, ievērojami samazināsiet vibrācijas slo- dzi kopumā visā darba laikā.

Pārāk ilgi lietojot ierīci, tā izraisīs operatora ķermeņa vibrācijas, kas var būt iemesls asins cirkulācijas problēmām (pazīme— „pirksti kļūst balti”). Lai mazinātu šo risku, uzvelciet cimdus un nodrošiniet, lai rokas būtu siltas. Ja konstatējat pazīmi „balti pirksti”, nekavējo-LV 406 CS 4235 Drošības norādījumi ties konsultējieties pie ārsta. Šī pazīme ie- tver: Jūtīguma samazināšanās, tirpšana, nie- ze, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Parasti šie simptomi ietek- mē pirkstus, rokas vai pulsu. Zemā tempera- tūrā (mazākā nekā 10°C) šie riski samazi- nās.

Darba dienas laikā centieties ievērot garākus darba pārtraukumus, lai jūsu ķermenis varētu atgūties no trokšņa un vibrācijām. Plānojiet savu darbu tā, lai, strādājot ar ierīcēm, kam ir augsts vibrāciju līmenis, darba laiks būtu sa- dalīts uz vairākām dienām.

Ja darba laikā, turot ierīci rokās, sajūtat dis- komfortu vai notiek ādas krāsas izmaiņas, nekavējoties pārtrauciet darbu. Izmantojiet pietiekami ilgus darba pārtraukumus. Nepār- traucot darbu pietiekami ilgi, var iestāties ro- ku-plaukstu vibrācijas sindroms.

Samaziniet vibrācijas iedarbības risku līdz minimumam. Veiciet ierīces kopšanu atbilsto- ši norādījumiem lietošanas instrukcijā.

Ja ierīci nākas izmantot bieži, sazinieties ar vietējo izplatītāju, lai iegādātos antivibrācijas piederumus (piem., rokturus).

Plānojot darbu, novērtējiet, kā var samazināt vibrācijas ietekmi.

3.6.4 Trokšņa piesārņojums

Ir noteikts trokšņa līmenis, no kura, darbojoties šai ierīcei, nevar izvairīties. Paredziet trokšņainu darbu, kad to atļauts veikt un saplānotā laikā. Ja nepieciešams, atpūtieties un, cik vien iespējams, ierobežojiet strādāšanas ilgumu. Individuālajai aizsardzībai un blakusesošajiem cilvēkiem aiz- sardzībai ir jālieto piemēroti dzirdes aizsardzības līdzekļi.

3.6.5 Darbs ar ķēdes zāģi

BRĪDINĀJUMS! Smagu traumu risks. Izmantojot ķēdes zāģi, kam nav pilnībā pabeigta montāža, iespējams gūt sma- gas traumas.

Izmantojiet ķēdes zāģi tikai pēc tam, kad ir pilnībā pabeigta tā montāža.

Pirms katras lietošanas reizes vei- ciet vizuālu pārbaudi, lai pārbaudītu, vai ķēdes zāģis ir pilnībā samontēts, vai tam nav bojātu vai nodilušu deta- ļu. Drošības un aizsargaprīkojumam nedrīkst būt veiktas nekādas modifi- kācijas. BRĪDINĀJUMS! Traumu gūšanas risks, ko rada nejau- ši ieslēdzies ķēdes zāģis. Nejauši ieslēdzies ķēdes zāģis var radīt smagas traumas. Tādēļ šādos gadīju- mos demontējiet akumulatoru:

Veicot pārbaudi, regulēšanu un tīrī- šanu

Pirms darbiem ar griezējaprīkojumu

Nestrādājiet viens pats.

Tā kā ir iespējami nelaimes gadījumi, vien- mēr ir jābūt līdzi pirmās palīdzības aptieciņai.

Izvairieties no saskaršanas ar metāliskiem priekšmetiem, kas atrodas zemē vai ir elek- triski saistīti ar to.

Individuālais aizsargaprīkojums ir uzskaitīts turpmāk tekstā.

Dzirdes aizsarglīdzekļi (piem., dzirdes aizsargaustiņas) jo īpaši ieteicams lietot, ja darba laiks dienas laikā pārsniedz 2,5stundas.

Aizsargbikses ar aizsardzību pret iezāģē- šanu

Aizsargapavi ar neslīdošu zoli un tērauda pārklājumu.

Nepaceliet ķēdes zāģi virs plecu līmeņa, jo šādi droša lietošana vairs nav iespējama.

Mainot darba vietu, izslēdziet motoru un uz- velciet ķēdes aizsargu.

Kad nelietojat ķēdes zāģi,vienmēr uzvelciet ķēdes aizsargu un izņemiet akumulatoru.

Ķēdes zāģi lieciet tikai, kad tas ir izslēgts.

Ķēdes zāģis nav paredzēts koku pacelšanai vai pārvietošanai.

Stumbrus, kuri ir resnāki nekā aizsarga ga- rums, drīkst zāģēt tikai profesionāļi.

Sāciet zāģēšanu tikai ar strādājošu zāģa ķē- di, nekad neieslēdziet ķēdes zāģi ar pielieka- mo zāģa ķēdi.469892_a 407 Montāža

Raugieties, lai zāģa ķēdes eļļa nenokļūtu augsnē.

Nezāģējiet lietus, sniega vai vētras laikā.

Nekādā gadījumā neizslēdziet drošības ierī- ces un aizsargierīces. 4 MONTĀŽA BRĪDINĀJUMS! Smagu traumu risks. Izmantojot ķēdes zāģi, kam nav pilnībā pabeigta montāža, iespējams gūt sma- gas traumas.

Izmantojiet ķēdes zāģi tikai pēc tam, kad ir pilnībā pabeigta tā montāža.

Pirms katras lietošanas reizes vei- ciet vizuālu pārbaudi, lai pārbaudītu, vai ķēdes zāģis ir pilnībā samontēts, vai tam nav bojātu vai nodilušu deta- ļu. Drošības un aizsargaprīkojumam nedrīkst būt veiktas nekādas modifi- kācijas. ESIET PIESARDZĪGI! Pastāv grieztu brūču risks. Veicot montāžu, uz asajiem zāģa ķēdes zobiem var gūt grieztas brūces.

Pirms montāžas noņemiet akumula- toru.

Uzstādot zāģa ķēdi un sliedi, uzvel- ciet aizsargcimdus.

ra (02/a) virzienā, lai atbrīvotu ķēdes bremzi.

2. Grieziet centrālo fiksatoru (02/2) pretēji pulk-

steņa rādītāju virzienam un noņemiet kopā ar vāku (02/3).

3. Novietojiet vadsliedi (03/1) uz vadīklas tapas

(03/2) un bīdiet to atpakaļ, līdz iespējams uz- stādīt zāģa ķēdi.

un ievietojiet to vadsliedes (03/1) rievā.

2. Uzstādiet zāģa ķēdi ap vadsliedes zvaigznīti.

Zāģa ķēdei nedaudz jānokarājas sliedes apakšējā pusē.

3. Uzstādiet vāku (02/3) un viegli pievelciet cen-

tā atrodas sliedes apakšējā pusē un to ar roku var pavilkt uz priekšu;

vadsliedes vidū to iespējams pacelt par 3 – 4mm.

1. Pārbaudiet zāģa ķēdes atrāšanās vietu, lai tā

vāku (04/2) tā, lai abi trīsstūri atrastos viens otram pretī (04/a).

3. Grieziet centrālo fiksatoru (05/1) pulksteņa

rādītāju kustības virzienā (05/a). To darot pil- nībā nepievelciet centrālo fiksatoru vai pagrieziet to vienu apgriezienu atpakaļ.

4. Grieziet pagriežamo gredzenu (05/2) pulkste-

ņa rādītāju virzienā, līdz zāģa ķēde ir pareizi nospriegota (tā kā aprakstīts iepriekš tekstā) (05/b).

5. Grieziet centrālo fiksatoru (05/1) pulksteņa

rādītāju virzienā, līdz tas ir nofiksēts.

5 EKSPLUATĀCIJAS SĀKŠANA

BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Drošības un lietošanas norādījumu nezi- nāšana var būt iemesls smagām trau- mām un pat nāvei.

Pirms sākat lietot ķēdes zāģi izlasiet un iepazīstieties ar visiem šīs lieto- šanas instrukcijas drošības un lieto- šanas norādījumiem, kā arī ar citām lietošanas instrukcijām, uz kurām ir ievietota atsauce! BRĪDINĀJUMS! Smagu traumu risks. Ja ķēdes zāģim ir bojātas detaļas, iespē- jamas smagas traumas.

Pirms katras lietošanas reizes vei- ciet vizuālu pārbaudi, lai pārbaudītu, vai ķēdes zāģis ir pilnībā samontēts, vai tam nav bojātu vai nodilušu deta- ļu. Drošības un aizsargaprīkojumam nedrīkst būt veiktas nekādas modifi- kācijas.LV 408 CS 4235 Ekspluatācijas sākšana

5.1 Akumulatora lādēšana (06, 07)

ESIET PIESARDZĪGI! Uzlādēšanas laikā pastāv ugunsgrēka risks! Lādētāju novietojot vietās, kur ir uguns- nedrošas virsmas un nav pietiekama ventilācija, pastāv ugunsgrēka risks.

Lādētāju vienmēr izmantojiet tikai uz nedegošas virsmas un ugunsdrošā vidē.

Ja iespējams: nodrošiniet, lai nekas nebūtu novietots pret ventilācijas at- verēm.

Pirms pirmās lietošanas reizes akumula- tors ir pilnībā jāuzlādē. Akumulatora uz- lāde iespējama jebkurā akumulatora uz- lādes līmenī. Uzlādēšanas pārtraukšana nebojā akumulatoru.

Uzlādējot akumulatoru ar tas ir aizsar- gāts pret pārlādēšanu, jo lādētājs ir aprī- kots ar automātisko uzlādes līmeņa identifikācijas funkciju, un tāpēc akumu- lators kādu laiku, taču ne ilgstoši, var pa- likt lādētājā.

Ievērojiet gan akumulatora, gan lādētāja atsevišķās lietošanas instrukcijas.

1. Savienojiet ar akumulatoru (06/1) un lādētāju

(06/2, 06/a), kā arī lādētāju ar tīkla spriegumu (06/3, 06/b). Sākas lādēšanas process. Lādē- tāja gaismas diode spīd zaļā krāsā, uz aku- mulatora tiek rādīts uzlādes stāvoklis.

2. Novērojiet akumulatora uzlādes stāvokļa indi-

kācijas (07). Uzlādēšanas process ilgst apm. 2,5stundas, līdz akumulators ir pilnīgi uzlā- dēts. Uzlādēšanas process tiek izbeigts auto- mātiski, tiklīdz akumulators ir pilnīgi uzlādēts.

3. Atvienojiet akumulatoru no lādētāja (06/a) un

lādētāju no tīkla sprieguma (06/b).

5.2 Zāģa ķēdes eļļas iepildīšana (08)

UZMANĪBU! Ķēdes zāģa sabojāšanas risks Ķēdes zāģis tiek būtiski sabojāts, ja tver- tnē atrodas pārāk maz eļļas vai arī tās nav vispār, vai arī eļļa ir izžuvusi/salipu- si. Zāģa ķēdes eļļas sažūšana/salipšana var radīt eļļu vadošo detaļu un eļļas sūkņa bojājumus. Bojājumi tiek radīti arī gadījumā, ka tiek izmantota veca eļļa. Vecas eļļa lietošana rada apkārtējās vides piesārņojumu!

Lai sāktu ekspluatāciju, iepildiet tver- tnē zāģa ķēdes eļļu.

Vēlākais pēc katras akumulatora no- maiņas atkārtoti iepildiet tvertnē zā- ģa ķēdes eļļu. Darba laikā automātiskā eļļošanas sistēma ne- pārtraukti ieeļļo zāģa ķēdi un sliedi. Zāģa ķēdes eļļa pasargā no korozijas un priekšlaicīga nodilu- ma. Tvertnē vienmēr jābūt pietiekamam zāģa ķē- des eļļas daudzumam zāģa ķēdes ieeļļošanai. Zāģa ķēdes un vadsliedes ieeļļošanai drīkst iz- mantot tikai ekoloģiski tīru bioloģiski noārdošos zāģa ķēdes eļļu, kas tiek pārvadāta un uzglabāta apstiprinātās un marķētās tvertnēs. Pārbaudiet eļļas līmeni ikreiz pirms darba sākša- nas un, nomainot akumulatoru, un vajadzības ga- dījumā pielejiet eļļu.

1. Pārbaudiet eļļas līmeni tvertnes skatstiklā

(08/1). Tajā vienmēr ir jābūt redzamai eļļai. Nav pieļaujama minimālā un maksimālā eļļas līmeņa pārsniegšana.

2. Ja nepieciešams, papildiniet zāģa ķēdes eļļu,

izmantojot uzpildes īscauruli (08/2).

5.3 Ķēdes bremzes darbības pārbaude

Ķēdes zāģim ir manuālā ķēdes bremze, kuru var iedarbināt, piemēram, kad notiek atsitiens (Kick- back) pret ķēdes bremzes loku. Nostrādājot ķēdes bremzei, zāģa ķēdes un mo- tors nekavējoties tiek apturēti.469892_a 409 Lietošana BĪSTAMI! Neuzmanīga lietošana var pakļaut dzī- vību briesmām! Neuzmanīgu un neparedzamu ķēdes zā- ģa kustību rezultātā tiek radītas ļoti sma- gas traumas vai pat nāvējošas traumas.

Strādājiet ar ķēdes zāģi droši un īpa- ši koncentrējies.

Atlaižot ķēdes bremzi, nelietojiet ci- tus slēdžus. BRĪDINĀJUMS! Briesmas dzīvībai un risks gūt sma- gas traumas, ko rada bojāta ķēdes bremze Ja ķēdes bremze nedarbojas, iespē- jams, piemēram, atsitiena (Kickback) ga- dījumā rotējoša zāģa ķēde lietotājam var radīt ļoti smagas vai pat nāvējošas trau- mas.

Katru reizi uzsākot darbu, pārbau- diet ķēdes bremzi.

Nekādā gadījumā neieslēdziet ķē- des zāģi, ja ķēdes bremze ir bojāta. Šajā gadījumā lūdziet ķēdes zāģi pārbaudīt klientu apkalpošanas die- nesta darbnīcā.

5.3.1 Ķēdes bremzes pārbaude ar izslēgtu

1. Izņemiet akumulatoru (skatīt Nodaļa 6.3

"Akumulatora ievietošana/izņemšana (14)", lappuse410).

2. Lai atbrīvotu ķēdes bremzi, pavelciet (09/a)

ķēdes bremzes loku (09/1) loka roktura (09/2) virzienā. Zāģa ķēdi ir iespējams vilkt ar roku.

3. Lai ieslēgtu ķēdes bremzi, spiediet ķēdes

bremzes loku (09/1) uz priekšu (09/b). Zāģa ķēdi nav iespējams vilkt.

5.3.2 Ķēdes bremzes pārbaude ar ieslēgtu

Pēc katras ķēdes zāģa ieslēgšanas at- laidiet ķēdes bremzi.

1. Droši un cieši turiet ķēdes zāģi aiz loka roktu-

ra un aizmugurējā roktura.

šu (09/b). Zāģa ķēdei un motoram uzreiz jā- apstājas. 6 LIETOŠANA BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Drošības un lietošanas norādījumu nezi- nāšana var būt iemesls smagām trau- mām un pat nāvei.

Pirms sākat lietot ķēdes zāģi izlasiet un iepazīstieties ar visiem šīs lieto- šanas instrukcijas drošības un lieto- šanas norādījumiem, kā arī ar citām lietošanas instrukcijām, uz kurām ir ievietota atsauce!

Ņemiet vērā attiecīgajā valstī spēkā esošos noteikumus, kas attiecināmi uz darbināšanas laiku.

Kamēr motors darbojas, rokturus nedrīkst at- laist.

Nelietojiet ķēdes zāģi:

atrodoties alkohola, zāļu un narkotiku ie- tekmē.LV 410 CS 4235 Lietošana

6.1 Zāģa ķēdes eļļas pārbaude

Rīcība skatīt Nodaļa 5.2 "Zāģa ķēdes eļļas iepil- dīšana (08)", lappuse408. UZMANĪBU! Ķēdes zāģa sabojāšanas risks Ķēdes zāģis tiek būtiski sabojāts, ja tver- tnē atrodas pārāk maz eļļas vai arī tās nav vispār, vai arī eļļa ir izžuvusi/salipu- si. Zāģa ķēdes eļļas sažūšana/salipšana var radīt eļļu vadošo detaļu un eļļas sūkņa bojājumus. Bojājumi tiek radīti arī gadījumā, ka tiek izmantota veca eļļa. Vecas eļļa lietošana rada apkārtējās vides piesārņojumu!

Katru reizi uzsākot darbu pārbau- diet, vai tvertnē ir pietiekami daudz zāģa ķēdes eļļas.

Ja eļļas līmenis ir pārāk zems, papil- diniet zāģa ķēdes eļļu.

uzstādīšana no (10) līdz (13) Uzstādiet akumulatora jostas sistēmu atbilstoši attēliem no (10) līdz (13).

6.3 Akumulatora ievietošana/izņemšana (14)

Akumulatora ievietošana

1. Ievietojiet (14/a) akumulatoru (14/1) akumula-

tora jostas sistēmā (14/2) tā, lai tas būtu nofiksēts savā vietā. Akumulatora izņemšana

6.4 Pieslēgšana barošanai (15, 16)

Savienojuma kabeļa montāža

1. Novietojiet savienojuma kabeļa (15/1) pirmo

spraudni pie akumulatora jostas sistēmas spraudņa (15/2) vadotnes tapas un vadotnes rievas, un viegli pagrieziet pulksteņa rādītāju virzienā, līdz fiksācijas un atbloķēšanas slē- dzis (15/3) dzirdami nofiksējas.

2. Novietojiet savienojuma kabeļa (16/1) otro

spraudni pie pieslēguma ligzdas vadotnes ta- pas un vadotnes rievas un viegli, iebīdiet (16/ a) ierīces pieslēguma ligzdā (16/2), un viegli pagrieziet pulksteņa rādītāju virzienā, līdz fik- sācijas un atbloķēšanas slēdzis (16/3) dzirda- mi nofiksējas. Savienojuma kabeļa demontāža

1. Pavelciet fiksācijas un atbloķēšanas slēdzi

(15/3) virzienā atpakaļ (15/b), pagrieziet spraudni nedaudz pa kreisi un izņemiet to (15/c).

2. Pavelciet fiksācijas un atbloķēšanas slēdzi

(16/3) virzienā atpakaļ, pagrieziet spraudni nedaudz pa kreisi un izņemiet (16/b) to no ie- rīces pieslēguma ligzdas (16/2).

6.5 Motora ieslēgšana un izslēgšana (17)

ESIET PIESARDZĪGI! Dzirdes bojājumu risks! Ķēdes zāģa ekspluatācijas laikā rodas skaļš troksnis, kas var radīt dzirdes or- gānu bojājumus.

Lietojiet darba laikā ar ķēdes zāģi dzirdes aizsarglīdzekļus.

Pēc katras ķēdes zāģa ieslēgšanas at- laidiet ķēdes bremzi. Ieslēdziet motoru:

zāģis ir iedarbināts, bloķēšanas pogu vairs nav nepieciešams turēt nospiestu. Bloķēša- nas poga ir paredzēta ķēdes zāģa nejaušas ieslēgšanas novēršanai. Izslēdziet motoru:

1. Atlaidiet gāzes sviru (17/2).469892_a 411

Uzvedība darba laikā un darba tehnika

6.6 Ķēdes bremzes pārbaude

Rīcība skatīt Nodaļa 5.3 "Ķēdes bremzes darbī- bas pārbaude", lappuse408. BRĪDINĀJUMS! Briesmas dzīvībai un risks gūt sma- gas traumas, ko rada bojāta ķēdes bremze Ja ķēdes bremze nedarbojas, iespē- jams, piemēram, atsitiena (Kickback) ga- dījumā rotējoša zāģa ķēde lietotājam var radīt ļoti smagas vai pat nāvējošas trau- mas.

Katru reizi uzsākot darbu, pārbau- diet ķēdes bremzi.

Nekādā gadījumā neieslēdziet ķē- des zāģi, ja ķēdes bremze ir bojāta. Šajā gadījumā lūdziet ķēdes zāģi pārbaudīt klientu apkalpošanas die- nesta darbnīcā.

6.7 Zāģa ķēdes ātruma palielināšana/

samazināšana [Eco režīma/Power režīma funkcija] (18) Ar Eco režīma/Power režīma funkciju varat pēc izvēles palielināt vai samazināt zāģa ķēdes ātru- mu. Lielā ātrumā (Power režīms) samazinās aku- mulatora darbības laiks.

1. Nospiediet pogu(18/1). Gaismas diode

(18/2) spīd, ja Power režīms ir ieslēgta.

2. Nospiediet pogu (18/1) atkārtoti, lai izslēgtu

Power režīmu. Izslēdzot ierīci un pēc tam atkārtoti ieslēdzot, ierī- ce ieslēdzas ar pēdējiem veiktajiem iestatīju- miem.

6.8 Akumulatora uzlādes līmeņa pārbaude

"Motion Detection" (07) Akumulatora augšpusē atrodas līmeņa indikācija. Nedaudz pakratot akumulatoru, tā automātiski ie- slēdzas uz dažām sekundēm.

1. Sakratiet akumulatoru. Atkarībā no akumula-

tora uzlādes līmeņa, iedegas uzlādes līmeņa gaismas diožu indikācija.

2. Nolasiet uzlādes līmeni:

Akumulatora uzlādes līmeņa rādījumi LED indika- tori Rādījumi Sarkana (07/1)

Deg: Akumulators ir pilnībā izlādējies.

Mirgo atkārtoti 1x: novērša- ma kļūda, piemēram, pārāk augsta vai zema temperatū- ra.

Mirgo atkārtoti 2x: Aparatū- ras kļūda, piemēram, akumu- lators ir bojāts. Zaļa (07/2) Deg: Akumulatora uzlādes līme- nis ir > 0%. Zaļa (07/3) Deg: Akumulatora uzlādes līme- nis ir > 25%. Zaļa (07/4) Deg: Akumulatora uzlādes līme- nis ir > 50%. Zaļa (07/5) Deg: Akumulatora uzlādes līme- nis ir > 75%. Uzlādes laikā mirgo pašreizējā uzlādes līmeņa zaļā gaismas diode. Zema uzlādes līmeņa zaļās gaismas diodes deg pastāvīgi. Akumulatora darbības laiks Ja, neskatoties uz to, ka akumulators ir pilnīgi uz- lādēts, tā ekspluatācijas laiks būtiski samazinās, akumulators ir nolietojies, un tas ir jānomaina ar jaunu oriģinālo akumulatoru.

Profesionālās lauksaimniecības apvienī- bas regulāri piedāvā kursus, lai apmācī- tu darbam ar ķēdes zāģi, kā arī koku gā- šanas kursus. BĪSTAMI! Ja esat nepietiekami apmācīts, pastāv draudi dzīvībai! Nepietiekama kompetence var novest pie vissmagākajām vai nāvējošām trau- mām!

Koku gāšanu un atzarošanu drīkst veikt tikai apmācītas un pieredzēju- šas personas.LV 412 CS 4235 Uzvedība darba laikā un darba tehnika BĪSTAMI! Saplaisājuši koki pakļauj dzīvību briesmām! Iesprūdušas koku skaidas var novest pie vissmagākajām vai nāvējošām traumām!

Notīriet no zāģējamās daļas koka skaidas un nolauztus koka gabalus.

7.1 Koku gāšana (19, 20)

Pirms koka gāšanas un to laikā ievērojiet turp- māk uzskaitītos punktus:

Gāžot kokus, uzmanieties, lai citi cilvēki ne- tiktu pakļauti apdraudējumam, lai krītošie koki netrāpītu strāvas līnijām un netiktu radīti mantiskie bojājumi. Kokam nonākot saskarē ar strāvas līnijām, nekavējoties informējiet par to elektroapgādes uzņēmumu.

Uzmanieties no svešiem īpašumiem, dzīvnie- kiem vai priekšmetiem. Tie nedrīkst atrasties bīstamajā zonā. Bojājumu gadījumā nekavē- joties informējiet īpašnieku.

Drošības attālums līdz citām darba vietām vai objektiem ir vismaz 2½ no koka garuma.

Nosakiet koka gāšanas virzienu. Gāšanas virziens ir atkarīgs no:

koka dabīgā slīpuma;

lielāko zaru garuma;

tā, vai zari atrodas tikai vienā pusē;

novietojuma uz līdzenuma vai nogāzes;

asimetriskas augšanas, koka bojāju- miem;

vēja virziena ātruma;

Strādājot uz nogāzes, vienmēr stāviet augs- tāk par koka augšanas vietu.

Pārliecinieties, ka iepriekš izvēlētajā atkāpša- nās ceļā nav nekādu šķēršļu. Atkāpšanās ce- ļam ir jāatrodas apm. 45° leņķī pa diagonāli no gāšanas virziena (19).

Uz stumbra vai tām apkārt nedrīkst būt krū- māji, zari un svešķermeņi (piem., netīrumi, akmeņi, vaļēja miza, naglas, spīles, stieple u.t.t.). Lai nogāztu koku, izveidojiet divus aizzāģējumus un nosakiet gāšanas iezāģējumu.

1. Veicot gāšanas iezāģējumu un sagarumoša-

nas iezāģējumus, stabili uzstādiet zobainu at- turi uz gāžamā koka.

2. Pirmo aizzāģējumu (20/C) veiciet horizontāli,

tad pa diagonāli no augšas vismaz 45° leņķī. Tas palīdzēs izvairīties no ķēdes zāģa iespī- lēšanas, veicot otro aizzāģējumu. Aizzāģēju- mam ir jāatrodas pēc iespējas tuvāk zemei gāšanas pusē (20/E). Aizzāģējuma dziļumam ir jābūt aptuveni 1/4 no stumbra diametra.

3. Gāšanas iezāģējumam (20/D) atšķirībā no

aizzāģējuma, ir jābūt precīzi horizontālam. Gāšanas iezāģējumam ir jāatrodas 3–5cm augstumā virs horizontālā aizzāģējuma.

4. Izdariet tik dziļu aizzāģējumu (20/D), lai ne-

pabeigtais zāģējums (20/F) starp aizzāģēju- mu (20/C) un gāšanas iezāģējumu (20/D) sa- stādītu vismaz 1/10 no stumbra diametra. Šis nepabeigtais zāģējums neļauj kokam pa- griezties un nokrist nepareizā virzienā. Gāša- nas iezāģējumam (20/D) ieejot nepabeigtajā zāģējumā (20/F), kokam ir jāsāk krist. Nepār- zāģējiet nepabeigto zāģējumu. Gāžot koku zāģēšanas darbu laikā:

ja koks gāžas nepareizā virzienā vai no- liecas atpakaļ un iespīlē ķēdes zāģi, pār- trauciet gāšanas iezāģējuma veikšanu. Lai atvērtu zāģējumu un pārvietotu koku vēlamajā gāšanas līnijā, iedzeniet koka, plastmasas vai alumīnija ķīli.

Uzreiz izņemiet ķēdes zāģi no griezuma, izslēdziet un nolieciet.

Atejiet pa atkāpšanās ceļu.

Sargieties no krītošiem zariem.

5. Ja koks turpina stāvēt, koku var nogāzt, tālāk

iedzenot ķīļi gāšanas iezāģējumā. Norādījums:Atļauts izmantot tikai koka, plastmasas vai alumīnija ķīļus.

6. Kad zāģēšana ir pabeigta, nekavējoties izņe-

miet ausu aizsargus un pievērst uzmanību signāliem vai brīdinājumiem. Šķērsgriezumus, garengriezumus un tangen- ciālus griezumus drīkst veikt tikai kvalificēts per- sonāls (20). BĪSTAMI! Krītošais koks var pakļaut dzīvību briesmām! Ja, gāžot koku, atkāpties nav iespējams, iespējamas vai pat nāvējošas traumas!

Sāciet gāšanas darbus tikai, ja at- kāpšanās ceļā no krītoša koka nav šķēršļu.469892_a 413 Uzvedība darba laikā un darba tehnika BĪSTAMI! Nekontrolēti krītošs koks var pakļaut dzīvību briesmām! Nekontrolēti krītošs koks var novest pie nopietnām traumām vai nāves!

Lai garantētu kontrolētu koka gāša- nu, starp aizzāģējumu un gāšanas iezāģējumu ir jāatstāj nepabeigts zā- ģējums, kas sastāda vismaz 1/10 no stumbra diametra.

Neveiciet gāšanas darbus vējainā laikā.

Ar atzarošanu tiek saprasta zaru nozāģēšana no nogāztā koka. To darot, ievērojiet šādus punktus:

Strādājot ar ķēdes zāģi, atbalstiet zobaino at- turi pret koka stumbru.

Pagaidām atstājiet lielākos no lejupvērstiem zariem, kas atbalsta koku.

Nozāģējiet mazākos zarus.

Nozāģējiet zarus no koka sistemātiski un pēc kārtas (21/a). Vispirms nozāģējiet zarus, kas jums traucē. Pēc tam nozāģējiet nospriego- tos zarus. Noslēgumā nozāģējiet galveno za- ru pie pamatnes.

Brīvi karājošos zarus zāģējiet no augšas (21/ b), bet ne no apakšas.

Lai nepieļautu ķēdes zāģa iespīlēšanu, nosa- kiet, kādi zari atrodas zem slodzes un pārzā- ģējiet (21/c) tos no apakšas uz augšu.

7.3 Koka garināšana (22 – 25)

Ar garināšanu tiek saprasta nogāztā koka sadalī- šana daļās. To darot, ievērojiet šādus punktus:

Nodrošiniet stabilu stāju un vienmērīgu ķer- meņa svara sadalījumu uz abām kājām. Ja iespējams, atbalstiet stumbru uz zariem, baļ- ķiem vai ķīļiem.

Strādājot uz nogāzes, vienmēr stāviet augs- tāk par koka atrašanās vietu, jo koka stumbrs var noripot (22).

Veiciet kustības ar zāģi tā, lai ķēdes zāģa maksimālajā pagriešanas leņķī neatrastos ķermeņa daļas.

Novietojiet zobainu atturi tieši pie griezuma malas un grieziet ķēdes zāģi ap šo vietu. Ne- pielietojiet spiedienu griezuma beigās.

Lai pārzāģēšanas brīdī saglabātu pilnu kon- troli pār ķēdes zāģi, zāģējuma beigās sama- ziniet piespiešanas spiedienu, neatlaižot cie- šo ķēdes zāģa rokturu satvērienu.

Kad zāģēšana ir pabeigta, gaidiet līdz apstā- sies zāģa ķēde un tikai tad izņemiet ķēdes zāģi.

Pirms iet pie nākamā koka, vienmēr izslē- dziet ķēdes zāģa motoru. Koka stumbrs vienmērīgi atrodas uz zemes visā garumā:

koka stumbru pārzāģējiet no augšpuses (23/ a), nevis no apakšpuses. Uz zemes atrodas tikai viens koka stumbra gals:

lai izvairītos no ķēdes zāģa iespīlēšanas un to pasargātu no koka šķembām, no apakšas pārzāģējiet 1/3 no stumbra diametra (24/a), bet pārējo daļu pārzāģējiet no augšas apak- šējā zāģējuma augstumā (24/b). Uz zemes atrodas abi koka stumbra gali: lai izvairītos no ķēdes zāģa iespīlēšanas un to pasargātu no koka šķembām, no augšas pārzā- ģējiet 1/3 no stumbra diametra, bet pārējo daļu pārzāģējiet (25/a) no apakšas augšējā zāģējuma augstumā (25/b). BĪSTAMI! Atsitiens var pakļaut dzīvību bries- mām! Ar ierīces atsitienu (Kickback) lietotājs var gūt dzīvībai bīstamas traumas.

Obligāti ievērojiet nepieciešamās darbības, lai izvairītos no atsitiena!

7.4 Zāģmateriālu garināšana

Veicot šo darbu, ievērojiet šādus punktus:

Nodrošiniet ķermeņa stabilu pozīciju и vien- mērīgu ķermeņa svara sadalījumu.

Tuviniet zāģēšanas vietai tikai rotējošu zāģa ķēdi. Nekādā gadījumā neieslēdziet ķēdes zāģi ar pie griezuma vietas novietotu zāģa ķēdi.

Koku nedrīkst turēt ar kāju, kā arī to nedrīkst turēt cita persona.LV 414 CS 4235 Tehniskā apkope un tīrīšana

8 TEHNISKĀ APKOPE UN TĪRĪŠANA

BRĪDINĀJUMS! Sagriešanās risks Sagriešanās risks satverot asas un rotē- jošas ierīces daļas, kā arī griezējinstru- mentus.

Pirms apkopes, kopšanas un tīrīša- nas darbiem vienmēr izslēdziet ierī- ci. Izņemiet akumulatoru.

Veicot apkopes, kopšanas un re- montdarbus, vienmēr lietojiet aizsar- gcimdus. Ķēdes zāģis atbilst visām drošības normām. Re- montu drīkst veikt tikai kvalificēts personāls, iz- mantojot tikai oriģinālās rezerves daļas.

Pēc katras lietošanas pārbaudiet vai ķēdes zāģim nav nodiluma pazīmju un nomainiet vi- sas bojātās sastāvdaļas.

Nepakļaujiet ierīci mitruma iedarbībai. Notī- riet plastmasas detaļas ar drānu un neizman- tojiet tīrīšanas līdzekļus vai šķīdinātājus.

Iztīriet dzesēšanas gaisa zonu, ja tā ir aizsē- rējusi.

Neapsmidziniet ķēdes zāģi ar ūdeni un neiz- mantojiet augstspiediena mazgāšanas iekār- tu.

Izmantojiet tikai ražotāja atļautās rezerves daļas.

8.1 Ķēdes spriegojuma kontrole

Regulāri pārbaudiet ķēdes spriegojumu, jo jaunas ķēdes izstiepjas. Darba temperatūrā ķēde izstiepjas un nokarājas.

tā atrodas sliedes apakšējā pusē un to ar roku var pavilkt uz priekšu;

vadsliedes vidū to iespējams pacelt par 3 – 4mm. ESIET PIESARDZĪGI! Zāģa ķēdes nokrišana var pakļaut traumu gūšanas riskam! Nepietiekami nospriegota zāģa ķēde ekspluatācijas laikā var nokrist un radīt traumas.

Bieži pārbaudiet ķēdes spriegojumu. Ķēdes spriegojums ir pārāk mazs, ja ķēdes posmi iziet no rievas vadslie- des apakšējā pusē.

Ja ķēdes spriegojums ir pārāk mazs, atbilstoši norādījumiem veiciet sprie- gošanu.

8.2 Zāģa ķēdes asināšana (26)

BĪSTAMI! Atsitiens var pakļaut dzīvību bries- mām! Ar ķēdes zāģa atsitienu (Kickback) lieto- tājs var gūt dzīvībai bīstamas traumas.

Veiciet zāģa ķēdes asināšanu at- bilstoši norādījumiem!

Nepieredzējušiem lietotājiem zāģa ķē- des asināšanu ir ieteicams veikt pie kva- lificēta personāla klientu apkalpošanas centrā. Drošības un efektivitātes apsvērumu dēļ zāģa ķē- dei vienmēr jābūt labi uzasinātai. Asināšana ir nepieciešama šādos gadījumos:

zāģa skaidas ir līdzīgas putekļiem;

nepieciešams piemērot lielāku spēku zāģēša- nai;

zāģējuma līnija nav taisna;

palielinās vibrācijas; Ja asināšana tiek uzticēta apmācītam klientu ap- kalpošanas personālam, to var veikt ar atbilsto- šiem instrumentiem, kas nodrošina minimālu ma- teriāla noņemšanu un vienmērīgu asināšanu vi- siem zobiem. Zāģa ķēdes asināšanu pats varat veikt, izmanto- jot īpašas apaļās vīles, kuru diametrs ir atbilstoši pielāgots ķēdes veidam (skatīt Nodaļa 8.6 "Ķē- des apkopes tabula", lappuse415). Lai izvairie- tos no zobu bojājumiem, nepieciešama veiklība un pieredze.469892_a 415 Tehniskā apkope un tīrīšana Lai uzasinātu zāģa ķēdi:

1. Izslēdziet ķēdes zāģi un izņemiet akumulato-

3. Cieši nospriegojiet vadsliedi ar uzstādītu zā-

ģa ķēdi piemērotās skrūvspīlēs un nodroši- niet, lai zāģa ķēdi būtu iespējams brīvi pa- griezt.

4. Nospriegojiet zāģa ķēdi, ja tā ir vaļīga.

5. Ievietojiet vīli atbilstošajā vadotnē un pakārto-

jiet vīli zobu atverei, uzturot vienmērīgu slīpu- mu atbilstoši zoba profilam.

6. Veiciet tikai dažus vīles vilcienus (tikai virzie-

nā uz priekšu) un pēc tam atkārtojiet šo pro- cedūru ar pārējiem zobiem, pārvietojoties vie- nā virzienā (pa labi vai pa kreisi).

7. Apgrieziet skrūvspīlēs ievietoto sliedi un at-

kārtojiet procedūru ar atlikušajiem zobiem.

8. Pārbaudiet, vai gala zobs nepaceļas virs pār-

baudes instrumenta, un novīlējiet pārpaliku- mu ar plakano vīli, noapaļojiet profilu.

9. Pēc asināšanas savāciet visas skaidas un

putekļus, un ieeļļojiet zāģa ķēdi eļļas vanni- ņā. Nomainiet ķēdi, ja:

zobu garums ir mazāks par 5mm;

ja pieejams: ir pārsniegta atzīme uz grieša- nas mehānismu zobiem;

attālums starp ķēdes kniežu elementiem ir pārāk liels.

8.3 Ķēdes rats iekšpuses tīrīšana

Rūpīgi tīriet ķēdes zāģi pēc katras lietošanas.

1. Izņemiet akumulatoru un novietojiet ķēdes

zāģi uz stabilas pamatnes.

2. Noskrūvējiet ķēdes zobrata pārsegu.

3. Iztīriet iekšējo dobumu ar piemērotu birstīti.

4. Noņemiet zāģa ķēdi un sliedi.

5. Iztīriet sliedes rievu un eļļas izplūdes atveri.

8.4 Ātrās darbības spriegotājierīces

1. Noņemiet vadsliedi (27/1): Izskrūvējiet skrūvi

(27/2) un atvienojiet adaptera plāksni ar fik- sācijas āķi (27/3) no vadsliedes.

2. Pagrieziet vadsliedi tās garenvirzienā.

3. Atkārtoti uzstādiet adaptera plāksni ar fiksāci-

jas āķi uz vadsliedes un atkārtoti nofiksējiet ar krustenisko skrūvi.

4. Atkārtoti uzstādiet vadsliedi (skatīt Nodaļa

8.5 Vadsliedes pārbaude, pagriešana un

eļļošana (28, 29) Vadsliedes pārbaude Regulāri pārbaudiet, vai sliede nav bojāta. Nepie- ciešamības gadījumā notīriet esošās atskarpes (28/1), t. i. novīlējiet 45° (28/2) leņķi. Sliedes virziena maiņa Lai izvairītos no vienpusīga nodiluma, apgrieziet sliedi pēc katras ķēdes asināšanas un nomaiņas.

1. Veiciet vadsliedes ātrās darbības spriegotā-

jierīces regulēšanu (skatīt Nodaļa 8.4 "Ātrās darbības spriegotājierīces regulēšana (27)", lappuse415).

1. Rūpīgi iztīriet vadsliedes rievu (28/3) un eļļas

ieplūdes atveri (28/4).

2. Rūpīgi iztīriet eļļošanas atveri (29/1) no abām

3. Izmantojot smērspiedni (29/2), pēc kārtas ie-

ziediet abas puses, tā, lai smērviela vienmē- rīgi izplūstu no zvaigznītes galiem. Vairākkārt pagrieziet zvaigznīti.

8.6 Ķēdes apkopes tabula

BRĪDINĀJUMS! Smagu traumu risks. Ja uz ķēdes zāģa ir uzstādīta nepiemē- rota zāģa ķēde vai vadsliede, iespēja- mas smagas traumas.

Izmantojiet tikai atļautas zāģa ķēdes un vadsliedes.LV 416 CS 4235 Transportēšana Zāģa ķēde (vadsliede) Vīles diametrs Galvas leņķis Apakšējā griezuma leņķis Galvas slīpuma leņķis (55°) Dziļuma mērs Instrumenta pagriešanas leņķis Instrumenta slīpuma leņ- ķis Sāna leņķis 90PX040X (104MLEA041) 4,5mm 30° 0° 75° 0,025" 91P045X (120SDEA041) 5/32" 30° 0° 85° 0,025" 91PX052X (140SDEA041) 5/32" 30° 0° 85° 0,025" Dziļuma mērs Vīle 9 TRANSPORTĒŠANA BRĪDINĀJUMS! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Rotējoša zāģa ķēde transportēšanas lai- kā var radīt smagas vai pat nāvējošas traumas.

Nekad nenesiet un netransportējiet ķēdes zāģi ar strādājošu zāģa ķēdi.

Pirms transportēšanas veiciet turp- māk uzskaitītās darbības. Pirms transportēšanas veiciet turpmāk uzskaitī- tās darbības:

1. Izslēdziet ķēdes zāģi un izņemiet akumulato-

2. Uzstādiet ķēdes aizsargu.

3. Pārnēsājiet ķēdes zāģi tikai aiz loka roktura.

To darot, vadsliede un zāģa ķēde ir vērsta virzienā uz aizmuguri.

4. Transportlīdzekļos: nostipriniet ķēdes zāģi tā,

lai tas nevarētu apgāzties vai tikt sabojāts, kā arī nerastos ķēžu eļļas noplūde. 10 GLABĀŠANA Pēc katras lietošanas rūpīgi notīriet ķēdes zāģi. Uzglabājiet sausā, slēgtā un bērniem nepieejamā vietā. Ja ierīci nelietosies vairāk nekā 30 dienas, veiciet tālāk minētos pasākumus:

Izslēdziet ķēdes zāģi un izņemiet akumulato- ru.

Izteciniet no zāģa eļļas tvertnes eļļu.

Noņemiet zāģa ķēdi un sliedi, iztīriet un ap- smidziniet ar eļļu, kas pasargā no rūsēšanas.

Rūpīgi iztīriet ķēdes zāģi un uzglabājiet to sausā vietā.469892_a 417 Utilizācija UZMANĪBU! Ķēdes zāģa sabojāšanas risks Zāģa ķēdes eļļas sažūšana/salipšana ilgstošas glabāšanas rezultātā var radīt eļļu vadošo detaļu un eļļas sūkņa bojāju- mus.

Pirms ķēdes zāģa novietošanas ilgstošai uzglabāšanai izlejiet zāģa ķēdes eļļu no tā. 11 UTILIZĀCIJA Norādes par Vācijas elektrisko un elektronisko ierīču likumu (ElektroG)

Nolietotas elektriskās un elektroniskās ierīces aizliegts izmest sadzīves atkri- tumos, tās ir jānodod atsevišķā atkritu- mu savākšanas vai likvidēšanas vietā!

Lietotās baterijas un akumulatori, kas nav uz- stādīti ierīcē, pirms nodošanas jāizņem! To utilizāciju regulē Likums “Par baterijām”.

Elektrisko un elektronisko ierīču īpašnieku vai lietotāju pienākums ir pēc to nolietošanas šīs ierīces atgriezt.

Gala lietotājs atbild par savu personīgo datu izdzēšanas no utilizējamās nolietotās ierīces! Pārsvītrotā konteinera simbols nozīmē, ka elek- triskās un elektroniskās ierīces aizliegts izmest sadzīves atkritumos. Elektriskās un elektroniskās ierīces šādās vietās iespējams nodot bez maksas:

publiski-tiesiskās utilizācijas vai savākšanas vietās (piem., komunālajos uzņēmumos);

Elektrisko ierīču pārdošanas vietās (fiziskās vai tiešsaistes), ja tirgotāja pienākums ir pie- ņemt šīs preces vai arī viņš to piedāvā brīv- prātīgi. Šie izteikumi attiecas tikai uz tām ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs un uz kurām attiecināmas Eiropas Di- rektīvas 2012/19/ES prasības. Valstīs, kas nav Eiropas Savienības sastāvā, var būt atšķirīgi no- teikumi attiecībā uz nolietoto elektrisko un elek- tronisko ierīču utilizāciju. Norādījumi par likumu „Par baterijām” (BattG)

Nolietotās baterijas un akumulatorus aizliegts izmest sadzīves atkritumos, tos ir jānodod atsevišķā atkritumu sa- vākšanas vai likvidēšanas vietā!

Lai droši izņemtu baterijas vai akumulatorus no elektriskās ierīces un noskaidrotu informā- ciju par to tipu vai ķīmisko sistēmu, lūdzam ievērot turpmāk sniegtos datus lietošanas vai montāžas instrukcijā.

Bateriju un akumulatoru īpašnieku vai lietotā- ju pienākums ir pēc to nolietošanas šīs ierī- ces atgriezt. Atgriešana ir ierobežota līdz mājsaimniecībai atbilstošam daudzumam. Lietotās baterijās var būt kaitīgas vielas vai sma- gie metāli, kas var radīt kaitējumu videi un veselī- bas problēmas. Lietoto bateriju pārstrāde un tajās esošo resursu izmantošana sniedz būtisku lomu abos iepriekš minētajos gadījumos. Pārsvītrotā konteinera simbols nozīmē, ka bateri- jas un akumulatorus aizliegts izmest sadzīves at- kritumos. Ja zem konteinera papildus ir doti simboli Hg, Cd vai Pb, tas nozīmē, ka:

Hg: baterijā ir vairāk nekā 0,0005% dzīvsud- raba

Cd: baterijā ir vairāk nekā 0,002% kadmija

Pb: baterijā ir vairāk nekā 0,004% svina Baterijas un akumulatorus šādās vietās iespē- jams nodot bez maksas:

publiski-tiesiskās utilizācijas vai savākšanas vietās (piem., komunālajos uzņēmumos);

bateriju un akumulatoru pārdošanas vietās;

ierīču nolietoto bateriju vienotās sistēmas at- pakaļpieņemšanas vietās;

ražotāja atpakaļpieņemšanas vietās (ja tas nav vienotās atpakaļpieņemšanas sistēmas dalībnieks). Šie izteikumi attiecas tikai uz tiem akumulatoriem un baterijām, kas tiek uzstādītas un pārdotas Ei- ropas Savienības dalībvalstīs un uz kurām attie- cināmas Eiropas Direktīvas 2006/66/EK prasī- bas. Valstīs, kas atrodas ārpus Eiropas Savienī- bas, var būt atšķirīgi noteikumi attiecībā uz nolie- toto akumulatoru un bateriju utilizāciju.

12 KLIENTU APKALPOŠANAS

DIENESTS/SERVISS Jautājumu gadījumā par garantiju, remontu vai rezerves daļām sazinieties ar tuvāko AL-KOser- visa centru. Informāciju par tiem meklējiet šādā vietnē: www.al-ko.com/service-contactsLV 418 CS 4235 Tehniskie dati 13 TEHNISKIE DATI Ķēdes zāģis CS 4235 Preces Nr. 113616 Tukšgaitas griešanās ātrums 15 – 20m/s Ekspluatācijas griešanās ātrums 7 – 20m/s Zobrata attiecība 3/8“ Ķēdes bremze Jā (elektriska, PCB un bremžu stienis) Ķēdes inerces darbība (DIN EN 60745-2-13 – 19.107) maks.0,15 sek. Ķēdes inerces darbība (DIN EN 50144-2-13:2001 – 18.104) maks.2 sek. Ķēdes aktivizēšana Dubulta Ķēdes eļļas tvertnes tilpums 250ml Svars ar vadsliedi un zāģa ķēdi 3,80kg Svars bez vadsliedes un zāģa ķēdes 3,15kg Pārslodzes aizsardzība Nē Skaņas jaudas līmenis LwA (DIN EN ISO 3744) 108dB(A) Skaņas spiediena līmenis LpA 88dB(A) K = 3,0dB(A) Vibrācijas vērtība (DIN EN 28662-1)* 2,5m/s

Dotā vibrāciju izmešu vērtība ir izmērīta atbilstoši standartizētam pārbaudes procesam un to iespē- jams izmantot viena elektroinstrumenta salīdzināšanai ar citu.

Doto vibrāciju izmešu vērtību iespējams izmantot arī sākotnējas iedarbības novērtējumam (vibrāci- jas ietekmes pakāpe).

Dotā vibrāciju izmešu vērtība faktiskās elektroinstrumenta lietošanas laikā var atšķirties no dotās vērtības - atkarībā no elektroinstrumenta lietošanas veida un metodes.

Mēģiniet vibrāciju noslodzi turēt pēc iespējas mazāku. Vibrācijas noslodzes samazināšanas pasā- kumu piemēri ir cimdu lietošana instrumenta ekspluatācijas laikā un darba laika ierobežošana. Pie tam jāņem vērā visas ekspluatācijas cikla daļas (piemēram, laiki, kad elektroierīce ir izslēgta un arī tie, kad tā ir ieslēgta, taču darbojas bez slodzes).469892_a 419 Palīdzība traucējumu gadījumā Akumulators 127390 Nominālais spriegums 36V (maks. 42V) Nominālā kapacitāte 7,5Ah Lādēšanas ilgums Apm. 150min Lādētājs 127391 Tīkla spriegums 230V (AC) Tīkla frekvence 50Hz Izejas spriegums 42V (DC) Lietošanas temperatūras intervāls 0°C – +40°C 14 PALĪDZĪBA TRAUCĒJUMU GADĪJUMĀ ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopi, kopšanu un remontu, vienmēr uzvelciet aizsargcimdus!

Izslēdziet ierīci un izņemiet akumulatoru! Problēma Iemesls Novēršana Motors nesāk darboties. Nav akumulatora sprieguma. Elektriķim ir jāpārbauda elektroapgā- de. Ir izslēgusies pārslodzes aiz- sardzības sistēma. Nogaidiet, līdz pārslodzes aizsardzī- bas sistēma atjauno barošanu. Ieslēgta ķēdes bremze. Atlaidiet ķēdes bremzi. Sliede un zāģa ķēde, darbojo- ties sakarst. Rodas dūmi. Zāģa ķēde ir nospriegota pā- rāk stingra. Atbrīvojiet ķēdes spriegojumu. Eļļas tvertne ir tukša. Ielejiet zāģa ķēdes eļļu. Pārbaudiet, vai eļļas tvertne nav bo- jāta. Aizsērējis eļļas izplūdes ka- nāls un/vai sliedes grope. Iztīriet eļļas izplūdes kanālu un/vai sliedes gropi. Motors darbojas, bet zāģa ķē- de nekustas. Zāģa ķēde ir nospriegota pā- rāk stingra. Atbrīvojiet ķēdes spriegojumu. Ierīces kļūda Apmeklējiet AL-KO servisa centru. Zāģu skaidu vietā tiek izsviesti tikai koksnes putekļi. Ķēdes zāģis jāpiespiež uz koka. Zāģa ķēde ir trula. Uzasiniet zāģa ķēdi vai dodieties uz AL-KO servisa centru. Ierīcei pārāk spēcīgi vibrē. Ierīces kļūda Apmeklējiet AL-KO servisa centru.

Ja rodas bojājumi, kas nav minēti šajā tabulā, vai bojājumi, kurus nevar novērst, lūdzam sazi- nāties ar mūsu servisa centru.LV 420 CS 4235 Garantija 15 GARANTIJA Iespējamos materiāla vai ražošanas brāķus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noil- guma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierī- ce tika nopirkta. Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

ievērojat šo lietošanas instrukciju.

ierīce tiek izmantota atbilstoši mērķim;

tiek izmantotas oriģinālās rezerves daļas. Garantija zaudē savu spēku, ja:

tiek veikti patstāvīgi remontēšanas mēģināju- mi;

tiek veikta patvaļīga pārbūve;

ierīce netiek lietota atbilstoši paredzētajam mērķim. Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;

dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x)

Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā no- teiktās garantijas prasības pret pārdevēju. 16 ORIĢINĀLĀS EK ATBILSTĪBAS DEKLARĀCIJAS TULKOJUMS Ar šo mēs paziņojam, ka mūsu piegādātā produkta konstrukcija atbilst saskaņoto ES direktīvu prasī- bām, ES drošības standartiem un produkta specifiskiem standartiem. Produkts Akumulatora ķēdes zāģis Sērijas numurs G4013022 Ražotājs AL-KO Geräte GmbH Ichenhauser Str. 14 89359 Kötz Vācija Pilnvarotais pārstāvis par dokumentā- ciju Andreas Hedrich Ichenhauser Str. 14 89359 Kötz Vācija Tips CS 4235 Skaņas jaudas līmenis EN ISO 3744 izmērītais/garantētais 103,3dB(A)/108dB(A) ES direktīvas 2006/42/EK 2014/30/ES 2000/14/EK 2011/65/ES Atbilstības novērtējums 2000/14/EK, V Pielikums Saskaņotie standarti EN 60745-1:2009+A11:2010 EN 60745-2-13:2009+A1:2010 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EG tipa atļauja M6A-17 12-47028 Sertifikācijas iestāde (2000/14/EK) TÜV SÜD Product Service GmbH Ridlerstraße 65 80339 München Vācija Nr. 0123 Kötz, 01.12.2017 Dr. Wolfgang Hergeth Managing Director469892_a 421 Originalios naudojimo instrukcijos vertimas
