ПОСІБНИК КОРИСТУВАЧА Solo CS 4235 AL-KO

Nr. 0123 Kötz, 01.12.2017г. Dr. Wolfgang Hergeth Managing Director469892_a 473 Переклад оригіналу посібника з експлуатації ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

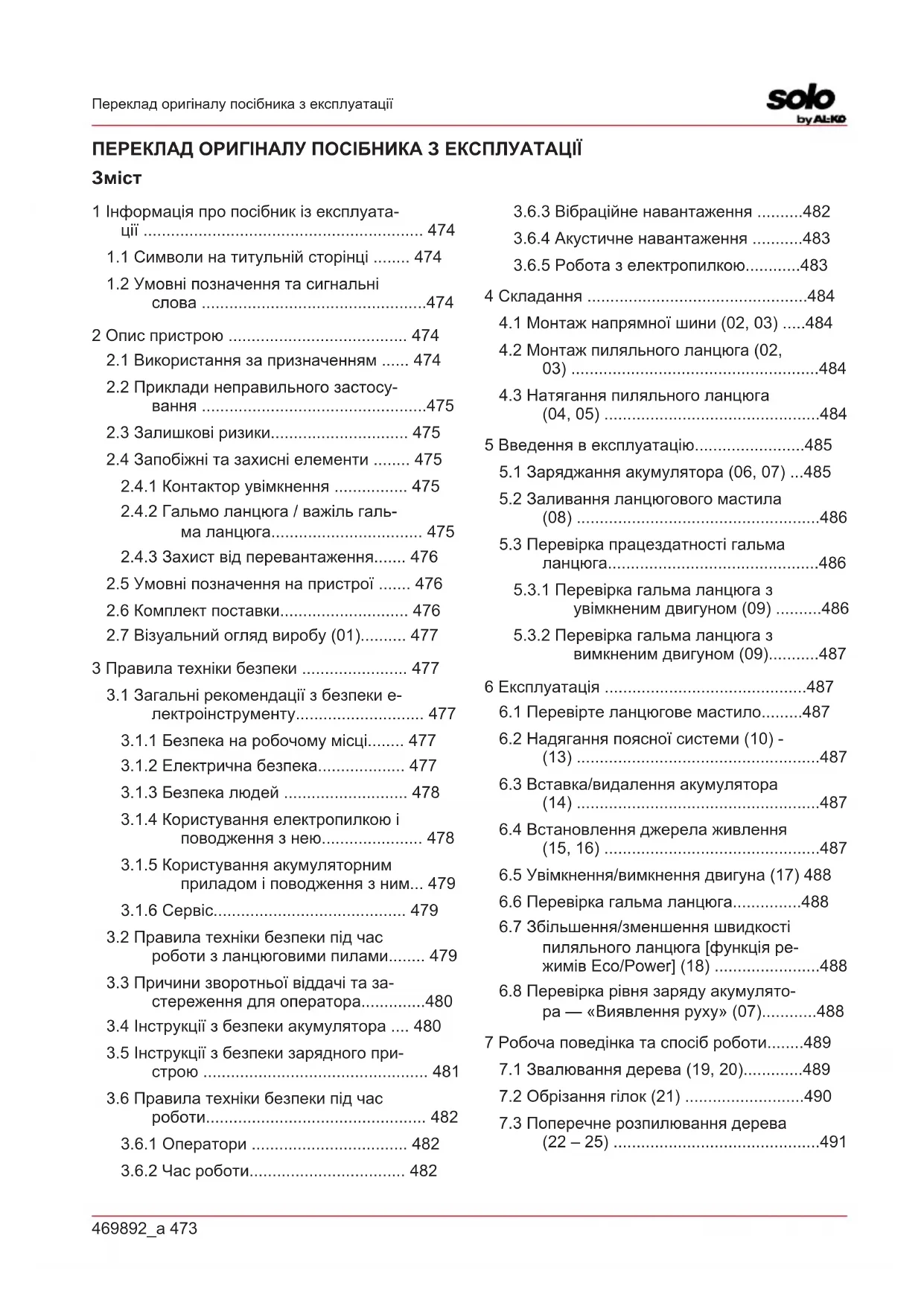

1 Інформація про посібник із експлуата- ції ............................................................. 474

1.1 Символи на титульній сторінці ........ 474

1.2 Умовні позначення та сигнальні

слова .................................................474 2 Опис пристрою ....................................... 474

2.1 Використання за призначенням ...... 474

2.2 Приклади неправильного застосу-

вання .................................................475

2.3 Залишкові ризики.............................. 475

2.4 Запобіжні та захисні елементи ........ 475

2.4.1 Контактор увімкнення ................ 475

2.4.2 Гальмо ланцюга / важіль галь-

ма ланцюга................................. 475

2.4.3 Захист від перевантаження....... 476

2.5 Умовні позначення на пристрої ....... 476

2.6 Комплект поставки............................ 476

2.7 Візуальний огляд виробу (01).......... 477

3 Правила техніки безпеки ....................... 477

3.1 Загальні рекомендації з безпеки е-

лектроінструменту............................ 477

3.1.1 Безпека на робочому місці........ 477

3.1.4 Користування електропилкою і

поводження з нею...................... 478

3.1.5 Користування акумуляторним

приладом і поводження з ним... 479

3.1.6 Сервіс.......................................... 479

3.2 Правила техніки безпеки під час

роботи з ланцюговими пилами........ 479

3.3 Причини зворотньої віддачі та за-

стереження для оператора..............480

3.4 Інструкції з безпеки акумулятора .... 480

3.5 Інструкції з безпеки зарядного при-

строю ................................................. 481

3.6 Правила техніки безпеки під час

3.6.3 Вібраційне навантаження ..........482

3.6.4 Акустичне навантаження ...........483

3.6.5 Робота з електропилкою............483

4 Складання ................................................484

4.1 Монтаж напрямної шини (02, 03) .....484

4.2 Монтаж пиляльного ланцюга (02,

03) ......................................................484

4.3 Натягання пиляльного ланцюга

(04, 05) ...............................................484 5 Введення в експлуатацію........................485

5.1 Заряджання акумулятора (06, 07) ...485

5.2 Заливання ланцюгового мастила

(08) .....................................................486

5.3 Перевірка працездатності гальма

ланцюга..............................................486

5.3.1 Перевірка гальма ланцюга з

увімкненим двигуном (09) ..........486

5.3.2 Перевірка гальма ланцюга з

вимкненим двигуном (09)...........487 6 Експлуатація ............................................487

6.1 Перевірте ланцюгове мастило.........487

6.2 Надягання поясної системи (10) -

(13) .....................................................487

6.3 Вставка/видалення акумулятора

(14) .....................................................487

6.4 Встановлення джерела живлення

(15, 16) ...............................................487

6.5 Увімкнення/вимкнення двигуна (17) 488

6.6 Перевірка гальма ланцюга...............488

6.7 Збільшення/зменшення швидкості

пиляльного ланцюга [функція ре- жимів Eco/Power] (18) .......................488

6.8 Перевірка рівня заряду акумулято-

ра — «Виявлення руху» (07)............488 7 Робоча поведінка та спосіб роботи........489

7.1 Звалювання дерева (19, 20).............489

7.2 Обрізання гілок (21) ..........................490

7.3 Поперечне розпилювання дерева

(22 – 25) .............................................491UA 474 CS 4235 Інформація про посібник із експлуатації

7.4 Поперечне розпилювання пилома-

теріалів.............................................. 491 8 Технічне обслуговування та догляд ..... 491

8.1 Перевірка натягу ланцюга................ 492

8.2 Натягання пиляльного ланцюга

(26)..................................................... 492

8.3 Очищення внутрішнього простору

зірочки ............................................... 492

8.4 Перестановка швидкозатискного

пристрою (27).................................... 493

8.5 Перевірка, повертання та змащу-

вання напрямної шини (28, 29)........ 493

8.6 Таблиця обслуговування ланцюга .. 493

• 9 Транспортування p. 494
• 10 Зберігання p. 494
• 11 Утилізація p. 494
• 12 Сервісне обслуговування p. 495
• 13 Технічні характеристики p. 496
• 14 Усунення несправностей p. 497
• 15 Гарантія p. 498
• 16 Декларація про відповідність стандар- там ЄС 1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ p. 498

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.

Обов'язково прочитайте цей посібник із експлуатації перед введенням в експлуа- тацію. Це є необхідною умовою безпечної та безвідмовної роботи.

Завжди тримайте цей посібник із експлуа- тації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.

Передавайте пристрій іншим особам тіль- ки разом з цим посібником із експлуатації.

Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що міс- тяться в цьому посібнику з експлуатації.

1.1 Символи на титульній сторінці

Символ посібника з експлуатації

Символ для пристрою з літій-іон- ним акумулятором

1.2 Умовні позначення та сигнальні слова

Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм. ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну си- туацію, яка, якщо її не уникнути, може призвести до смерті або серйозних

Вказує на потенційно небезпечну си- туацію, яка, якщо її не уникнути, може призвести травмування легкої та се- редньої тяжкості.

Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майно- вого збитку.

Спеціальні вказівки для кращого розу- міння та полегшення роботи. 2 ОПИС ПРИСТРОЮ У цьому посібнику описано електричну ланцю- гову пилу з живленням від акумулятора.

2.1 Використання за призначенням

Ланцюгова пила розрахована виключно для використання в домашньому та присадибному господарстві. У цій області знаходиться лан- цюгова пила, яку можна використати для лег-469892_a 475 Опис пристрою ких робіт із розпилювання деревини, напри-

розпилювання пиломатеріалів;

вирізання живоплотів;

розпилювання дров. Завдяки електричному приводу акумуляторну ланцюгову пилу можна використовувати для розпилювання деревини не тільки на відкрито- му повітрі, але і в приміщенні. Будь-яке інше застосування, окрім описаного, вважається ви- користанням не за призначенням. Акумуляторну ланцюгову пилу можна вико- ристовувати тільки з такими компонентами:

Акумуляторна поясна система BTA 42 — № замовлення: 127442

Літій-іонний акумулятор — № замовлення:

Зарядний пристрій — C150 Li, № замов- лення: 127391 Цей пристрій призначено для приватного вико- ристання. Будь-яке інше використання або не- санкціоновані зміни та доповнення конструкції вважаються використанням не за призначен- ням і призводять до анулювання гарантії, а та- кож втрати відповідності (знак CE) та відмови від будь-якої відповідальності за шкоду, завда- ну користувачеві або третій стороні виробни-

Небезпека травмування у разі вико- ристання не за призначенням! Розпилювання електропилкою чужо- рідних тіл, що проходять через дере- вину або інші матеріали, може призве- сти до отримання травми.

Використовуйте електропилку ви- ключно для легких робіт із розпи- лювання деревини.

Перед розпилюванням видаляйте з деревини чужорідні предмети, наприклад, цвяхи, гвинти, фітинги.

2.2 Приклади неправильного

Заборонено зрізати гілки, які розташовані прямо або під гострим кутом над операто- ром або іншими особами.

Не використовуйте для змащування пи- ляльного ланцюга відпрацьоване мастило або мінеральне мастило.

Заборонено використовувати пристрій у вибухонебезпечному середовищі.

2.3 Залишкові ризики

Навіть за умови використання пристрою за призначенням залишаються ризики, які не- можливо повністю виключити. У залежності від типу пристрою та його конструкції неможливо виключити наступні небезпеки.

Контакт із відкритими зубцями ланцюга (небезпека отримання різаної рани).

Контакт із ланцюгом, який ще не зупинився (небезпека отримання різаної рани).

Несподіваний або непередбачений рух шини (небезпека отримання різаної рани).

Відокремлення частин ланцюга (різані ра- ни / небезпека травмування).

Відокремлення частин деревини, що обро-

Порушення слуху під час роботи в разі не- використання засобів захисту органів слу-

2.4 Запобіжні та захисні елементи

ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм через маніпуляції з запобіжними та захисними пристроями Маніпуляції з запобіжними та захисни- ми пристроями можуть призвести до отримання серйозних травм під час використання електропилки.

У жодному разі не вимикайте за- побіжні та захисні пристрої!

Використовуйте електропилку тільки тоді, коли всі запобіжні та захисні пристрої функціонують

2.4.1 Контактор увімкнення

Коли оператор кілька разів швидко відкриє дросельну заслінку, електропилка вимикаєть- ся на декілька секунд, щоб захистити електро- ніку та пиляльний ланцюг. У цьому разі доче- кайтеся, поки електропилку можна бути знову

2.4.2 Гальмо ланцюга / важіль гальма

Ланцюгова пила має ручне гальмо ланцюга, яке активується за допомогою важеля гальма ланцюга, наприклад, у випадку віддачі. У разіUA 476 CS 4235 Опис пристрою спрацьовування гальма ланцюга ланцюгова пила і двигун миттєво зупиняються.

2.4.3 Захист від перевантаження

Електропилка постачається обладнаною захи- стом від перевантаження, що вимикає двигун у разі перевантаження. Після короткого періоду охолодження електро- пилку можна знову ввімкнути.

2.5 Умовні позначення на пристрої

Будьте особливо обережні під час користування пристроєм! Небезпека віддачі! Не використовуйте ланцюгову пи- лу однією рукою! Не використовуйте під час дощу! Бережіть пристрій від вологи! Носіть захисну каску, захисні на- вушники та окуляри! Надягайте захисні рукавиці! Використовуйте неслизьке взуття! Перед введення в експлуатацію прочитайте посібник з експлуата-

Завжди використовуйте ланцю- гову пилу двома руками!

2.6 Комплект поставки

Акумуляторна ланцюгова пила призначена для використання із літій-іонним акумулято- ром PowerFlex (№ замовлення: 127390). Для заряджання акумулятора потрібен зарядний пристрій для акумулятора PowerFlex (№ за- мовлення: 127391).

Небезпека пошкодження пристрою та акумулятора Якщо пристрій працює з неправиль- ним акумулятором, то це може при- звести до пошкодження пристрою та акумулятора.

Пристрій працює тільки з призна- ченим для цього акумулятором.

Акумулятор, зарядний пристрій та по- ясна система не входять у комплект постачання, їх можна придбати за ок- ремим замовленням. Після розпакування переконайтеся, що всі компоненти доставлені.

1 Акумуляторна ланцюгова пила 2 Напрямна шина 3 Ланцюговий захист469892_a 477 Правила техніки безпеки

4 Пиляльний ланцюг 5 Посібник з експлуатації

2.7 Візуальний огляд виробу (01)

1 Ланцюговий захист 2 Напрямна шина 3 Пиляльний ланцюг 4 Зубчата підпора 5 Важіль гальма ланцюга 6 Дугова ручка 7 Кришка бака для ланцюгового

8 Панель керування режимами Eco/ Power 9 Задня ручка 10 Важіль газу 11 Кнопка блокування важеля газу 12 Оглядове вікно бака для ланцюгово-

13 Гніздо для з'єднувального кабелю а-

14 Кожух зірочки 15 Швидкозатискний пристрій з цен- тральним замком і обертовим кіль-

16 Акумулятор* 17 Зарядний пристрій* 18 Акумуляторна поясна система зі з'єднувальним кабелем* *: Не входить у комплект постачання, але до- ступно за такими номерами замовлення:

Акумуляторна поясна система BTA 42 — № замовлення: 127442

Літій-іонний акумулятор — № замовлення:

Зарядний пристрій — C150 Li — № замов- лення: 127391 3 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

3.1 Загальні рекомендації з безпеки

електроінструменту ПОПЕРЕДЖЕННЯ! Уважно прочитайте всі правила техніки безпеки та вказівки. Недотримання правил техніки безпеки та вказівок може призвести до ура- ження електричним струмом, пожежі й отримання тяжких травм.

Зберігайте правила техніки безпе- ки та вказівки для використання в майбутньому. Термін «електроприлад», що використову- ється в правилах техніки безпеки, стосуєть- ся приладів із живленням від електричної ме- режі (з кабелем живлення) чи акумулятора (без кабелю живлення).

3.1.1 Безпека на робочому місці

Робоча зона має бути чистою та добре освітленою. Безлад і погане освітлення — супутники нещасних випадків.

Забороняється використовувати цей е- лектроприлад у вибухонебезпечному середовищі, де є легкозаймисті рідини, гази чи пил. Електроприлади створюють іскри, від яких пил і гази можуть загорітися.

Користуючись електроприладом, три- майте дітей та інших осіб на безпечній відстані. Якщо ви відволічетеся, ви може- те втратити контроль над електроприла-

3.1.2 Електрична безпека

Штекер приладу має відповідати конфі- гурації розетки. Заборонено будь-яким чином модифікувати штекер. Не вико- ристовуйте адаптери разом із заземле- ними електроприладами. Використання немодифікованих штекерів і підходящих розеток знижує ризик ураження електрич- ним струмом.

Уникайте фізичного контакту з заземле- ними поверхнями, наприклад трубами, радіаторами, плитами та холодильника- ми. У разі заземлення тіла збільшується ризик ураження електричним струмом.

Бережіть електроприлад від дощу чи вологи. Потрапляння води в електропри- лад підвищує ризик ураження електричним струмом.UA 478 CS 4235 Правила техніки безпеки

Не тягніть за кабель живлення, щоб пе- ремістити, підвісити прилад чи від’єд- нати його від мережі. Тримайте кабель на безпечній відстані від мастила, го- стрих кромок, джерел тепла і предме- тів, що рухаються. Пошкодження або за- плутування кабелю підвищує ризик ура- ження електричним струмом.

Працюючи з електроприладом на вули- ці, використовуйте подовжувальний ка- бель, придатний для подібного викори- стання. Використання спеціально призна- ченого для експлуатації на вулиці кабелю знижує ризику ураження електричним

У разі необхідності експлуатації елек- троприладу у вологому середовищі скористайтеся автоматичним запобіж- ним вимикачем, що діє при появі стру- му витоку. Застосування запобіжного ви- микача знижує ризик ураження електрич- ним струмом.

Будьте уважні, стежте за своїми діями і керуйтеся здоровим глуздом під час роботі з електроприладом. Не кори- стуйтеся електроприладом, якщо ви втомлені або перебуваєте під впливом наркотичних засобів, алкоголю чи ме- дикаментів. Короткочасна неуважність під час роботи з електроприладом може спри- чинити серйозну травму.

Користуйтеся засобами індивідуально- го захисту й обов’язково надягайте за- хисні окуляри. Залежно від способу й умов використання електроприладу засо- би індивідуального захисту, як-от респіра- тор, неслизьке захисне взуття, шолом і на- вушники, суттєво знижують ризик отриман-

Уникайте ненавмисного увімкнення. Пе- реконайтеся, що електроприлад вимк- нено, перш ніж підключати його до дже- рела живлення та (або) акумулятора, брати в руки або переносити. Не носіть електроприлад, тримаючи палець на ви- микачі, і не підключайте увімкнений елек- троприлад до мережі. Це може призвести до нещасного випадку.

Перед увімкненням електроприладу зні- міть із нього інструменти для регулю- вання та гайкові ключі. Інструмент або ключ, що знаходиться на деталі приладу, яка обертається, може завдати травм.

Уникайте незручного положення тіла. Виберіть стійке положення та зберігай- те рівновагу. Це дозволить краще контро- лювати електроприлад у непередбачених

Носіть підходящий одяг. Не вдягайте просторий одяг або прикраси. Тримай- те волосся і одяг на безпечній відстані від деталей, які рухаються. Просторий одяг, прикраси та довге волосся можуть заплутатися в таких деталях.

Переконайтеся, що пристрої для від- смоктування й уловлювання пилу (за наявності) підключені та правильно ви- користовуються. Застосування таких пристроїв знижує ризики, що виникають внаслідок запиленості.

3.1.4 Користування електропилкою і

Не перевантажуйте прилад. Використо- вуйте для виконання роботи відповід- ний електроприлад. Задля максимальної ефективності й безпеки не перевищуйте вказаний діапазон потужності електропри-

Не користуйтеся електроприладом із несправним вимикачем. Електроприлад, який неможливо ввімкнути або вимкнути, є небезпечним і потребує ремонту.

Перш ніж змінювати налаштування, за- мінювати приладдя чи відправляти прилад на зберігання, витягніть штекер із розетки або вийміть акумулятор. Це унеможливить ненавмисне увімкнення е- лектроприладу.

Зберігайте електроприлади, що не ви- користовуються, у недосяжному для ді- тей місці. Не дозволяйте користуватися електроприладом особам, які не обізна- ні з ним або не прочитали ці вказівки. У разі використання недосвідченими особа- ми електроприлади є небезпечними.

Дбайливо доглядайте за електроприла- дами. Стежте за тим, щоб рухомі деталі бездоганно працювали і не защемляли- ся, та щоб не було зламаних і пошко- джених деталей, які порушують роботу електроприладу. Перед використанням приладу відремонтуйте пошкоджені де- талі. Причиною багатьох нещасних випад-469892_a 479 Правила техніки безпеки ків є неналежний догляд за електроприла-

Ріжучий інструмент має бути завжди чи- стим і гострим. Ретельно доглянутий рі- жучий інструмент із гострими лезами мен- ше защемлюється і ним легше керувати.

Використовуйте електроприлад, при- ладдя, вставний інструмент тощо, до- тримуючись цих вказівок. Ураховуйте умови використання та характер робо- ти. Використання електроприладів не за призначенням може призвести до виник- нення небезпечних ситуацій.

3.1.5 Користування акумуляторним

приладом і поводження з ним

Заряджайте акумулятор тільки за допо- могою зарядного пристрою, рекомендо- ваного виробником. Зарядний пристрій, призначений для заряджання одного типу акумуляторів, може спричинити пожежу в разі використання з іншими акумулятора-

Використовуйте в електроприладі лише призначені для цього акумулятори. Ви- користання інших акумуляторів може при- звести до травмування або пожежі.

Тримайте акумулятори якомога далі від скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які можуть викликати замикання контак- тів. Замикання контактів акумулятора мо- же спричинити опіки або пожежу.

За неправильного використання з аку- мулятора може потекти рідина. Уникай- те контакту з нею. У разі контакту про- мийте уражене місце водою. Якщо ріди- на потрапила в очі, зверніться по ме- дичну допомогу. Рідина, що витікає з аку- мулятора, може викликати подразнення шкіри або опіки.

Доручайте ремонт електроприладу ли- ше кваліфікованим спеціалістам, що ви- користовують оригінальні запчастини. Це гарантує, що прилад і надалі буде без- печним для використання.

3.2 Правила техніки безпеки під час

роботи з ланцюговими пилами

Не наближайтеся до пиляльного лан- цюга, коли пила працює. Перед за- пуском пили переконайтеся в тому, що пиляльний ланцюг ні з чим не зіштовху- ється. Незначна неуважність під час робо- ті з ланцюговою пилою може призвести до того, що одяг або частини тіла застрягнуть в пиляльному ланцюзі.

Права рука має завжди лежати на за- дній ручці ланцюгової пили, а ліва рука — на передній. Заборонено міняти руки місцями, утримуючи ланцюгову пилу, оскільки це підвищує ризик нещасного ви-

Тримайте електроприлад тільки в ізо- льованій долонній частині, оскільки пи- ляльний ланцюг може торкатися прихо- ваних ліній. Пиляльні ланцюги, які торка- ються струмопровідних дротів, роблять металеві частини електроприладу стру- мопровідними і можуть викликати удар е- лектричним струмом оператора.

Надягайте захисні окуляри та навушни- ки. Рекомендується користуватися й ін- шими засобами для захисту голови, рук і ніг. Захисний одяг знижує ризик травм, викликаних трісками, що летять, і випадко- вим зіткненням з пиляльним ланцюгом.

Заборонено використовувати ланцю- гову пилу, сидячи на дереві. Викори- стання в такому положенні може призве- сти до травм.

Нога завжди має мати надійну точку о- пори, ланцюгову пилу можна вмикати, лише стоячи на міцній, безпечній і рів- ній поверхні. Робота на слизькій або хит- кій поверхні, наприклад, на сходах, може призвести до втрати рівноваги або контро- лю над ланцюговою пилою.

Під час зрізання натягненої гілки необ- хідно враховувати ризик зворотної від- дачі. Коли натяг деревних волокон знижу- ється, спиляна гілка під ефектом віддачі може вдарити оператора та (або) відкину- ти ланцюгову пилу з подальшою втратою

Будьте обережними під час зрізання ча- гарників і молодих пагонів. Тонкі матері- али можуть потрапити в пиляльний ланцюг і вдарити вас та (або) вибити вас з рівно-

Під час переміщення тримайте вимкне- ну ланцюгову пилу за передню ручку, тримаючи пиляльний ланцюг якомога далі від тіла. Під час перенесення або зберігання ланцюгової пили завжди ви- користовуйте чохли для шини. Правиль-UA 480 CS 4235 Правила техніки безпеки на експлуатація ланцюгової пили знизить ризик випадкового зіткнення з пиляльним ланцюгом, що рухається.

Дотримуйтеся вказівок щодо змащуван- ня, натягу ланцюга та запасних дета- лей. Ненатягнутий або незмащений лан- цюг може порватися або збільшити ризик зворотної віддачі.

Підтримуйте ручки сухими та чистими, без слідів мастила або жиру. Ручка, за- бруднена жиром або мастилом, стає слизькою, що може призвести до втрати

Використовуйте пилку виключно для різання дерева. Не використовуйте лан- цюгову пилу для інших потреб. При- клад: не використовуйте ланцюгову пи- лу для різання пластмаси, будівельних та інших недеревних матеріалів. Засто- сування ланцюгової пили для інших опера- цій може бути небезпечним.

3.3 Причини зворотньої віддачі та

застереження для оператора Віддача може виникнути, якщо ніс шини стика- ється з перешкодою, або якщо дерево склада- ється, замикаючи ріжучу площину ланцюга. Зіткнення носу шини з перешкодою може в де- яких випадках викликати зворотну віддачу, ко- ли шина відкидається вгору і назад, в напрям- ку оператора. Затискання пиляльного ланцюга у верхній ча- стині шини може викликати швидкий відскок пиляльного ланцюга до оператора. Ці явища можуть призвести до втрати контро- лю над електропилою та до тяжких травм. Не можна сподіватися тільки на запобіжні при- строї електропили. Користувач електропили має вжити заходів для запобігання нещасних випадків і травм під час роботи. Зворотня віддача є результатом неправильно- го користування інструментом та / або непра- вильних процедур або умов роботи. ЇЇ можна уникнути, вживши таких запобіжніх заходів:

Під час різання тримайте пилу міцно обома руками, охоплюючи обидві руко- ятки електропили великим пальцем і ін- шими пальцями руки. Розташуйте своє тіло і руки таким чином, щоб зберігати контроль над пилкою в разі зворотної віддачі. Оператор може протидіяти силі зворотної віддачі за умови, що були вжиті належні заходи безпеки. Не допускайте безконтрольного переміщення електропи-

Не протягуйте руки занадто далеко і не ріжте вище рівня свого плеча. Це дозво- лить уникнути випадкових зіткнень пили з кінцівками і допоможе краще контролюва- ти електропилку в непередбачених обста-

Під час заміни використовуйте тільки шини та ріжучі ланцюги, зазначені ви- робником. Використання невідповідних шин і ріжучих ланцюгів може призвести до розриву ланцюга і / або до виникнення зво- ротної віддачі.

Дотримуйтесь інструкцій виробника із заточування та техобслуговування е- лектропили. Зниження глибини пропилу може призвести до почастішання зворот- ної віддачі.

3.4 Інструкції з безпеки акумулятора

У цьому розділі описано всі загальні правила з техніки безпеки та попередження, яких слід дотримуватися під час використання акумуля- тора. Прочитайте ці інструкції!

Використовуйте лише акумулятори, при- значені для пристроїв компанії AL-KO, які працюють від акумулятора. Заряджайте а- кумулятор лише за допомогою зарядного пристрою AL-KO з комплекту.

Перед використанням витягніть новий аку- мулятор із оригінальної упаковки.

Повністю зарядіть акумулятор перед пер- шим використанням і завжди використо- вуйте вказаний зарядний пристрій. Завжди дотримуйтесь інформації щодо заряджан- ня акумулятора, яка міститься в цьому по- сібнику з експлуатації.

Не використовуйте акумулятор в пожежо- та вибухонебезпечних середовищах.

Не наражайте акумулятор на вплив вологи і вогкості під час експлуатації пристрою.

Захищайте акумулятор від впливу тепла, мастила та вогню, щоб уникнути його по- шкодження й витоку пари та рідкого елек-

Не розряджайте та не кидайте акумуля-

Не використовуйте забруднений або воло- гий акумулятор. Перед використанням аку- мулятора очистіть його чистою сухою ган- чіркою та висушіть.469892_a 481 Правила техніки безпеки

Тримайте заряджений акумулятор, який не використовується, якнайдалі від метале- вих предметів (наприклад, канцелярських скріпок, монет, ключів, цвяхів, шурупів), щоб уникнути замикання контактів. Корот- ке замикання може призвести до отриман- ня опіків або пожежі.

Не відкривайте, не розбирайте та не по- дрібнюйте акумулятор. Це призведе до у- раження електричним струмом або корот- кого замикання.

Неправильне використання та пошкоджен- ня акумулятора може призвести до витоку рідкого електроліту. Провітріть приміщен- ня, а потім зверніться до лікаря. У разі контакту з рідиною електроліту ре- тельно помийтеся та ретельно промийте очі. Потім зверніться до лікаря.

Акумулятор заборонено використовувати стороннім особам, а саме: якщо вони пе- ребувають під наглядом особи, відпові- дальної за їхню безпеку, або пройшли ін- структаж із експлуатації акумулятора. Сто- ронні особи включають, наприклад:

осіб (в тому числі дітей) із обмеженими фізичними, сенсорними або розумови- ми можливостями;

осіб, які не мають досвіду та (або) знань про акумулятор.

Діти повинні перебувати під наглядом, і їм необхідно заборонити бавитися з акумуля-

Не залишайте акумулятор в зарядному пристрої надовго. Для тривалого зберіган- ня слід вийняти акумулятор із зарядного

Виймайте акумулятор із пристрою, якщо не використовуєте його.

Зберігайте акумулятор у сухому закритому місці. Тримайте прилад якнайдалі від дже- рел тепла та прямих сонячних променів. Доступ неавторизованих осіб та дітей до акумулятора заборонено.

3.5 Інструкції з безпеки зарядного

У цьому розділі описано всі загальні правила з техніки безпеки та попередження, яких слід дотримуватися під час використання зарядно- го пристрою. Прочитайте ці інструкції!

Використовуйте пристрій тільки за призна- ченням, тобто, для заряджання зазначе- них акумуляторів. Вставляйте в зарядний пристрій виключно оригінальні акумулято- ри AL-KO.

Перед кожним використанням перевіряйте увесь пристрій, у тому числі, кабель жив- лення та відсік для акумулятора на пред- мет пошкоджень. Використовуйте тільки справний пристрій.

Не використовуйте пристрій в пожежо- та вибухонебезпечних середовищах.

Використовуйте пристрій виключно в при- міщенні та не наражайте його на вплив до- щу або вологи.

Завжди ставте зарядний пристрій на до- бре провітрювану та негорючу поверхню, оскільки він нагрівається під час заряджен- ня. Звільніть вентиляційні отвори та не на- кривайте пристрій.

Перед підключенням зарядного пристрою переконайтеся в наявності напруги мережі, зазначеної в розділі «Технічні характери-

Підключайте кабель живлення виключно до зарядного пристрою та використовуйте його за призначенням. Не переносьте за- рядний пристрій за кабель живлення та не тягніть за штекер, виймаючи кабель жив- лення з розетки.

Захищайте шнур живлення від тепла, мастила та гострих країв, щоб уникнути його пошкодження.

Не використовуйте забруднені або вологі зарядний пристрій й акумулятор. Перед використанням очистіть та висушіть при- стрій й акумулятор.

Не відкривайте зарядний пристрій й акуму- лятор. Це призведе до ураження електрич- ним струмом або короткого замикання.

Задля власної безпеки доручайте ремонт приладу лише кваліфікованим спеціаліс- там, що використовують оригінальні зап-

Пристрій заборонено використовувати сто- роннім особам, а саме: якщо вони перебу- вають під наглядом особи, відповідальної за їхню безпеку, або пройшли інструктаж із експлуатації пристрою. Сторонні особи включають, наприклад:

осіб (в тому числі дітей) із обмеженими фізичними, сенсорними або розумови- ми можливостями;

осіб, які не мають досвіду та (або) знань про пристрій.UA 482 CS 4235 Правила техніки безпеки

Діти повинні перебувати під наглядом, і їм необхідно заборонити бавитися з пристро-

Зберігайте пристрій, який не використову- ється, у сухому закритому місці. Доступ не- авторизованих осіб та дітей до пристрою заборонено.

3.6 Правила техніки безпеки під час

Дотримуйтеся регіональних правил техніки безпеки, наприклад, професійних асоціа- цій, соціальних фондів, органів охорони

Використовуйте пристрій тільки за достат- ньої кількості денного світла або за штуч- ного освітлення.

Робоча зона вільна від предметів (напри- клад, частин пропилу) — небезпека споти-

Користувач несе відповідальність за завдання шкоди людям чи їхній власності.

Якщо ви працюєте з ланцюговою пилою

Попросіть продавця або будь-якого фахівця роз'яснити принцип роботи ланцюгової пили або пройдіть навчан-

Перед першим застосуванням попрак- тикуйтеся хоча б розпилювати колоди на козлах або підставці.

Особам, які не досягли 16-річного віку або не ознайомлені з посібником з експлуата- ції, заборонено використовувати прилад.

Будь-яка людина, що працює з ланцю- говою пилою, повинна бути відпочилою, здоровою та перебувати в гарній формі. Якщо за станом здоров'я не можна втом- люватися, слід запитати у лікаря, чи мож- на працювати з ланцюговою пилою.

Дотримуйтеся правил щодо часу роботи з е- лектропилками конкретної країни. Час роботи з електропилками може бути обмежений наці- ональними та місцевими нормативами.

3.6.3 Вібраційне навантаження

ПОПЕРЕДЖЕННЯ! Небезпека вібрації Фактичне значення вібраційної емісії під час використання пристрою може відрізнятися від заявленого виробни- ком значення. Спостерігайте за наве- деними нижче факторами впливу до або під час використання:

Чи використовується пристрій за призначенням?

Чи матеріал розрізаний або обро- блений правильно?

Чи пристрій перебуває в робочому

Чи правильно загострений або встановлений різальний інстру-

Чи встановлені кронштейни і, як- що потрібно, додаткові вібраційні ручки, і чи щільно вони з'єднані з

Експлуатуйте пристрій тільки з частотою о- бертання двигуна, необхідною для вико- нання окремої роботи. Уникайте макси- мальної частоти обертання, щоб знизити рівень шуму і вібрації.

Через неправильну експлуатацію та тех- нічне обслуговування шум і вібрація при- строю можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний

Ступінь вібраційного навантаження зале- жить від виконуваної роботи або викори- стання пристрою. Оцініть і встановіть від- повідні перерви в роботі. В результаті ві- браційне навантаження протягом всього робочого часу буде значно знижено.

Тривала експлуатація пристрою наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавиці та тримайте руки в теплі. У разі виявлення симптому «білого пальця» не- гайно зверніться до лікаря. До цих симпто- мів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, змі- на кольору або стану шкіри. Зазвичай ці симптоми впливають на пальці, руки або469892_a 483 Правила техніки безпеки пульс. За низьких температур (приблизно нижче 10°C) ризик зростає.

Робіть під час робочого дня тривалі пере- рви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.

Якщо ви відчуваєте дискомфорт або якщо виникає дисхромія шкіри під час викори- стання пристрою в руках, негайно припи- ніть роботу. Встановіть достатні перерви в роботі. Робота без достатніх перерв може призвести до місцевої вібраційної хвороби.

Мінімізуйте ризик впливу вібрації. Виконуй- те обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.

Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти- вібраційні аксесуари (наприклад, ручки).

У плані роботи визначте, як можна обме- жити вібраційне навантаження.

3.6.4 Акустичне навантаження

Деякого акустичного навантаження, спричине- ного цим пристроєм, не можна уникнути. Вико- нуйте шумні роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечен- ня особистого захисту та захисту осіб, які пе- ребувають поблизу, необхідно носити навуш-

3.6.5 Робота з електропилкою

ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм. Використання неправильно змонтова- ної електропилки може призвести до отримання серйозних травм.

Використовуйте електропилку, ли- ше якщо її повністю змонтовано.

Перед кожним використанням ви- конуйте візуальний контроль, щоб переконатися в тому, що електро- пилку повністю змонтовано і що вона не містить будь-яких пошкод- жені або зношених деталей. Всі запобіжні та захисні пристрої по- винні справно функціонувати. ПОПЕРЕДЖЕННЯ! Небезпека отримання травм від ви- падкового запуску електропилки Випадковий запуск електропилки мо- же призвести до отримання серйозних травм. Тому виймайте акумулятор у таких випадках:

технічного огляду, регулювання та

Роботи з ріжучим обладнанням

Якщо електропилку треба залиши-

розміщення на зберігання;

технічного обслуговування та ре-

Ніколи не працюйте наодинці.

Завжди тримайте напоготові аптечку на випадок поранень.

Уникайте контакту з металевими предме- тами, що знаходяться в землі або елек- трично поєднані до неї.

До засобів індивідуального захисту нале-

засоби захисту слуху (наприклад, бе- руші), особливо, коли робочий день становить понад 2,5 годин;

захисні окуляри або щиток захисної ка-

захисні штани зі вставкою для захисту від порізів;

міцні робочі рукавички;

безпечне взуття з нековзкою підошвою і сталевим носком.

Не використовуйте ланцюгову пилу вище рівня плечей, безпечна робота в цьому по- ложенні неможлива.

У разі зміни місця роботи вимкніть двигун і надіньте захист ланцюга.

У разі невикористання ланцюгової пили встановіть захист ланцюга і зніміть акуму-

Кладіть ланцюгову пилу тільки у вимкнено-

Не використовуйте ланцюгову пилу в яко- сті механічного важеля або для перемі- щення деревини.UA 484 CS 4235

Колоди, товщина яких перевищує довжину пиляльної шини, мають розпилюватися тільки кваліфікованим персоналом.

Приставляйте пилку до оброблюваного матеріалу тільки з працюючим пиляльним ланцюгом, ніколи не вмикайте електропил- ку з уже приставленим до матеріалу лан-

Стежте за тим, щоб ланцюгове мастило не попадало на землю.

Не пиляйте під час дощу, снігопаду або

Не виводьте з ладу запобіжні та захисні

4 СКЛАДАННЯ ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм. Використання неправильно змонтова- ної електропилки може призвести до отримання серйозних травм.

Використовуйте електропилку, ли- ше якщо її повністю змонтовано.

Перед кожним використанням ви- конуйте візуальний контроль, щоб переконатися в тому, що електро- пилку повністю змонтовано і що вона не містить будь-яких пошкод- жені або зношених деталей. Всі запобіжні та захисні пристрої по- винні справно функціонувати.

Небезпека отримання різаних ран! Гострі краї пиляльного ланцюга мо- жуть призвести до отримання різаних ран під час монтажу.

Демонтуйте їх, перш ніж встанов- лювати акумулятор.

Надягайте захисні рукавиці під час монтажу пиляльного ланцюга і на- прямної шини.

4.1 Монтаж напрямної шини (02, 03)

1. Потягніть важіль гальма ланцюга (02/1) за

дугову ручку (02/a), щоб розблокувати гальмо ланцюга.

2. Поверніть центральний замок (02/2) проти

годинникової стрілки і зніміть разом із ко- жухом (02/3).

3. Встановіть напрямну шину (03/1) на на-

прямні болти (03/2) і перемістіть назад так, щоб можна було встановити пиляльний

4.2 Монтаж пиляльного ланцюга (02, 03)

1. Укладіть пиляльний ланцюг на зірочку лан-

цюга (03/3) і в канавку напрямної шини (03/1).

2. Оберніть пиляльний ланцюг навколо веде-

ної зірочки напрямної шини. Пиляльний ланцюг повинен злегка провисати з ниж- ньої сторони напрямної шини.

3. Встановіть на місце кожух (02/3) і злегка

затягніть центральний замок (02/2).

4.3 Натягання пиляльного ланцюга (04,

Пиляльний ланцюг правильно натяг- нутий, якщо він:

прилягає до нижньої сторони на- прямної шини і провертається ру-

підіймається всередині напрямної шини на 3-4 мм.

1. Переконайтеся в тому, що пиляльний лан-

цюг правильно встановлено на зірочці та напрямній шині.

2. Поверніть обертове кільце (04/1) в на-

прямку кожуха (04/2) так, щоб два трикут- ника були звернені один до одного (04/a).

3. Повертайте (05/a) центральний замок

(05/1) за годинниковою стрілкою. Затягніть центральний замок не до кінця або повер- ніть на один оберт назад.

4. Повертайте обертове кільце (05/2) за го-

динниковою стрілкою, доки пиляльний ланцюг не буде натягнуто (05/b) правиль- но, як описано вище.

5. Поверніть центральний замок (05/1) за го-

динниковою стрілкою до клацання.469892_a 485 Введення в експлуатацію 5 ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

Ризик смерті або тяжких травм. Незнання правил техніки безпеки та експлуатації може призвести до сер- йозних травм і навіть смерті.

Прочитайте і всі правила техніки безпеки та експлуатації, що міс- тяться в цьому посібнику, а також інструкції з експлуатації, перед ви- користанням електропилки, а та- кож дотримуйтеся їх! ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм. Якщо на електропилці встановлено пошкоджені деталі, це може призве- сти до отримання серйозних травм.

Перед кожним використанням ви- конуйте візуальний контроль, щоб переконатися в тому, що електро- пилку повністю змонтовано і що вона не містить будь-яких пошкод- жені або зношених деталей. Всі запобіжні та захисні пристрої по- винні справно функціонувати.

5.1 Заряджання акумулятора (06, 07)

Пожежонебезпека під час заряд-

Нагрівання зарядного пристрою може призвести до пожежі, якщо його по- ставити на легкозаймисті поверхні і не забезпечити достатню вентиляцію.

Завжди використовуйте зарядний пристрій на негорючій поверхні й у негорючому середовищі.

За потреби: Звільніть вентиляційні

Акумулятор слід повністю зарядити перед першим використанням. Акуму- лятор можна заряджати на будь-яко- му етапі розрядження. Переривання зарядження не впливає на стан акуму-

Завдяки автоматичному розпізнаван- ню рівня заряду під час заряджання а- кумулятор захищено від переванта- ження і, таким чином, може залишати- ся в зарядному пристрої протягом певного часу, але не постійно.

Дотримуватись окремих правил техні- ки безпеки при використанні акумуля- тора та зарядного пристрою.

1. Підключіть акумулятор (06/1) до зарядного

пристрою (06/2, 06/a), а зарядний пристрій — до мережі (06/3, 06/b). Процес заря- дження розпочався. Індикатор на зарядно- му пристрої світиться зеленим кольором — акумулятор заряджається.

2. Звертайте увагу на індикатори рівня стану

заряду акумулятора (07). Повне заряджан- ня за повного заряду триває приблизно 2,5 години. Процес заряджання припиняється автоматично, коли акумулятор буде повні- стю заряджено.

3. Вимкніть акумулятор від зарядного при-

строю (06/a), а зарядний пристрій — від мережі (06/b).UA 486 CS 4235 Введення в експлуатацію

5.2 Заливання ланцюгового мастила (08)

Небезпека пошкодження ланцю-

Занадто мала кількість або відсутність ланцюгового мастила в баку ланцю- гової пили, або його висихання/склею- вання може призвести до серйозних пошкоджень пиляльного ланцюга. Ви- сихання/склеювання ланцюгового мастила може призвести до пошко- дження маслопровідних деталей і масляного насоса. Пошкодження також відбувається в разі використання відпрацьованого мастила. Використання відпрацьова- ного мастила призводить до забруд- нення довкілля!

Перед введенням в експлуатацію заповніть бак ланцюговим масти-

Не використовуйте відпрацьоване

Заповнюйте бак ланцюговим мастилом найпізніше під час замі- ни акумулятора. Автоматична мастильна система безперервно постачає мастило у пиляльний ланцюг і на- прямну шину під час роботи. Ланцюгове мастило захищає від корозії та передчасного зношування. Для необхідного змащування пи- ляльного ланцюга в баку завжди має бути до- статня кількість ланцюгового мастила. Для змащування пиляльного ланцюга і на- прямної шини використовуйте тільки якісне е- кологічне мастило, що біологічно розкладаєть- ся, для пиляльних ланцюгів, транспортуйте і зберігайте мастило тільки в дозволених і від- повідно маркованих ємностях. Перед кожним використанням і під час кожної заміни акумулятора слід перевіряти рівень мастила та доливати мастило за потреби:

1. Перевірте рівень мастила через оглядове

вікно бака (08/1). В оглядовому вікні завж- ди має бути видно мастило. Мінімальний і максимальний рівень мастила не повинні бути перевищені.

2. За потреби доливайте ланцюгове мастило

через заправний штуцер (08/2).

5.3 Перевірка працездатності гальма

Ланцюгова пила має ручне гальмо ланцюга, яке активується за допомогою важеля гальма ланцюга, наприклад, у випадку віддачі. У разі спрацьовування гальма ланцюга ланцю- гова пила і двигун миттєво зупиняються.

Небезпека для життя через недбале поводження! Недбалі та непередбачені рухи елек- тропилки можуть спричинити серйозні травми або навіть смерть.

Використовуйте електропилку, оз- найомившись с технікою безпеки та лише в сконцентрованому ста-

Під час деблокування гальма лан- цюга не натискайте не на жодний

ПОПЕРЕДЖЕННЯ! Ризик смерті або серйозних травм через несправне гальмо ланцюга Якщо гальмо ланцюга не працює, це може призвести до серйозних травм і навіть смерті оператора, наприклад, у разі віддачі працюючого пиляльного

Перевіряйте гальмо ланцюга пе- ред початком роботи.

Не вмикайте електропилку, якщо гальмо ланцюга несправне. В цьо- му випадку відправте пиляльний ланцюг на перевірку в майстерню з обслуговування клієнтів.

5.3.1 Перевірка гальма ланцюга з

увімкненим двигуном (09)

1. Вийміть акумулятор (див. pозділ 6.3

"Вставка/видалення акумулятора (14)", сторінка487).

2. Щоб розблокувати гальмо ланцюга, пере-

ведіть (09/a) важіль гальма ланцюга (09/1) в напрямку дугової ручки (09/2). Пиляль- ний ланцюг може провертатися рукою.

3. Щоб вимкнути гальмо ланцюга, переведіть

важіль гальма ланцюга (09/1) вперед (09/ b). Пиляльний ланцюг не має провертати- ся.469892_a 487 Експлуатація

5.3.2 Перевірка гальма ланцюга з

вимкненим двигуном (09)

Перед включенням ланцюгової пили деблокуйте гальмо ланцюга.

1. Міцно тримайте ланцюгову пилу за дугову

2. Переведіть (09/a) важіль гальма ланцюга

(09/1) в напрямку дугового ручки (09/2), щоб розблокувати гальмо ланцюга.

4. Переведіть важіль гальма ланцюга (09/1)

вперед (09/b). Пиляльний ланцюг і двигун мають негайно зупинитися. 6 ЕКСПЛУАТАЦІЯ

Ризик смерті або тяжких травм. Незнання правил техніки безпеки та експлуатації може призвести до сер- йозних травм і навіть смерті.

Прочитайте і всі правила техніки безпеки та експлуатації, що міс- тяться в цьому посібнику, а також інструкції з експлуатації, перед ви- користанням електропилки, а та- кож дотримуйтеся їх!

Дотримуйтесь національних положень, що регламентують допустимий час роботи.

Обхопіть задню ручку правою, а дугову ручку лівою рукою, і утримуйте пристрій.

Не відпускайте ручки, поки працює двигун.

Заборонено використовувати ланцюгову

у разі поганого самопочуття,

якщо знаходитесь під впливом алкого- лю, медикаментів або наркотиків.

6.1 Перевірте ланцюгове мастило

Порядок дій: див. pозділ 5.2 "Заливання лан- цюгового мастила (08)", сторінка486.

Небезпека пошкодження ланцю-

Занадто мала кількість або відсутність ланцюгового мастила в баку ланцю- гової пили, або його висихання/склею- вання може призвести до серйозних пошкоджень пиляльного ланцюга. Ви- сихання/склеювання ланцюгового мастила може призвести до пошко- дження маслопровідних деталей і масляного насоса. Пошкодження також відбувається в разі використання відпрацьованого мастила. Використання відпрацьова- ного мастила призводить до забруд- нення довкілля!

Перед кожним використанням пе- реконуйтеся в тому, що в баку є достатньо ланцюгового мастила.

У разі низького рівня мастила за- повніть ланцюгове мастило.

Не використовуйте відпрацьоване

6.2 Надягання поясної системи (10) - (13)

Надягніть акумуляторну поясну систему, як показано на рис. (10) - (13).

6.3 Вставка/видалення акумулятора (14)

1. Притискайте (14/a) акумуляторну поясну

систему (14/2) до відсіку акумулятора (14/1) до клацання. Виймання акумулятора

1. Натисніть та утримуйте кнопку розблоку-

вання (14/3) на акумуляторі (14/1).

2. Вийміть (14/b) акумулятор (14/1).

6.4 Встановлення джерела живлення (15,

16) Монтаж з'єднувального кабелю

1. Вирівняйте та сумістіть перший штекер

з'єднувального кабелю (15/1) з напрямни- ми цапфами і напрямним жолобом штеке- ра акумуляторної поясної системи (15/2), злегка повертайте за годинниковою стріл- кою, доки не буде натиснуто вимикач бло- кування і розблокування (15/3).

2. Сумістіть другий штекер з'єднувального

кабелю (16/1) з напрямними цапфами таUA 488 CS 4235 Експлуатація напрямним жолобом гнізда підключення пристрою (16/2), вставте (16/a) в гніздо під- ключення пристрою і злегка повертайте за годинниковою стрілкою, доки не буде на- тиснуто вимикач блокування і розблоку- вання (16/3). Демонтаж з'єднувального кабелю

1. Потягніть назад (15/b) вимикач блокування

і розблокування (15/3), злегка поверніть штекер ліворуч і витягніть (15/c) його.

2. Потягніть назад вимикач блокування і роз-

блокування (16/3), злегка поверніть ште- кер ліворуч і витягніть (16/b) його з гнізда підключення пристрою (16/2).

6.5 Увімкнення/вимкнення двигуна (17)

Небезпека пошкодження органів

Під час роботи електропилка створює гучний шум, який може привести до пошкодження органів слуху.

Користуйтеся засобами захисту слуху під час роботи з електро-

Перед включенням ланцюгової пили деблокуйте гальмо ланцюга. Увімкнення двигуна:

1. Відпустіть гальмо ланцюга.

2. Великим пальцем натисніть і утримуйте

кнопку блокування (17/1).

3. Натисніть і утримуйте важіль газу (17/2).

4. Відпустіть кнопку блокування (17/1). Після

запуску ланцюгової пили утримувати кно- пку блокування не потрібно. Кнопка блоку- вання служить для запобігання ненавмис- ного запуску ланцюгової пили. Вимикання двигуна:

1. Відпустіть важіль газу (17/2).

6.6 Перевірка гальма ланцюга

Порядок дій: див. pозділ 5.3 "Перевірка пра- цездатності гальма ланцюга", сторінка486. ПОПЕРЕДЖЕННЯ! Ризик смерті або серйозних травм через несправне гальмо ланцюга Якщо гальмо ланцюга не працює, це може призвести до серйозних травм і навіть смерті оператора, наприклад, у разі віддачі працюючого пиляльного

Перевіряйте гальмо ланцюга пе- ред початком роботи.

Не вмикайте електропилку, якщо гальмо ланцюга несправне. В цьо- му випадку відправте пиляльний ланцюг на перевірку в майстерню з обслуговування клієнтів.

6.7 Збільшення/зменшення швидкості

пиляльного ланцюга [функція режимів Eco/Power] (18) За допомогою функції режимів Eco/Power мож- на збільшити або зменшити швидкість пиляль- ного ланцюга за бажанням. За вищої швидко- сті (режим Power) час роботи акумулятора зменшується.

1. Натисніть кнопку (18/1). Світлодіодний ін-

дикатор (18/2) світиться, коли ввімкнено режим Power.

2. Натисніть кнопку (18/1) ще раз, щоб

вимкнути режим Power. Якщо пристрій вимкнути, а потім знову ввімкнути, він запускається з останнім вибра- ним налаштуванням.

6.8 Перевірка рівня заряду акумулятора

— «Виявлення руху» (07) У верхній частині акумулятора знаходиться ін- дикатор рівня заряду. Він автоматично вмика- ється на кілька секунд, якщо злегка потрусити акумулятор.

1. Потрусіть акумулятор. Світлодіодні індика-

тори рівня заряду акумулятора засвічують- ся залежно від рівня заряду акумулятора.469892_a 489 Робоча поведінка та спосіб роботи

2. Перевірте рівень заряду:

Індикатори рівня заряду акумулятора Індикатори Симптом

Світиться: Акумулятор пов- ністю розряджено.

Кілька разів блимає 1x: ста- лася помилка, наприклад, занадто висока або низька температура.

Кілька разів блимає 2x: А- паратний збій, наприклад, акумулятор несправний.

(07/2) Світиться: Рівень заряду аку- мулятора вище 0%.

(07/3) Світиться: Рівень заряду аку- мулятора вище 25%.

(07/4) Світиться: Рівень заряду аку- мулятора вище 50%.

(07/5) Світиться: Рівень заряду аку- мулятора вище 75%. Під час заряджання зелений індикатор бли- має, вказуючи на поточний рівень заряду. Зе- лені індикатори низького рівня заряду постійно

Час роботи акумулятора Якщо незважаючи на повне зарядження три- валість роботи акумулятора значно знижено, це означає, що термін придатності акумулято- ра вичерпано, і його слід замінити новим. 7 РОБОЧА ПОВЕДІНКА ТА СПОСІБ

Сільськогосподарські галузеві страхо- ві об'єднання регулярно пропонують курси по роботі з ланцюговими пила- ми і вирубки лісу.

Небезпека для життя через недо- статність професійних знань! Недостатні професійні знання можуть призвести до важких травм і навіть

Вирубку лісу й обрізку гілок можна доручати тільки обізнаним і дос- відченим людям.

Небезпека для життя через розще- плення деревини! Тріски можуть призвести до серйозних травм і навіть смерті!

Видаліть тріски і осколки з деталі, що розпилюється.

7.1 Звалювання дерева (19, 20)

Спостерігайте за наведеними нижче фактора- ми впливу до або під час звалювання дерева:

Під час звалювання дерев слід подбати про те, щоб інші особи не наражалися на будь-яку небезпеку, щоб не було контакту з лініями постачання і не було нанесено матеріальних збитків. Якщо дерево всту- пає в контакт із лінією постачання, негайно повідомте комунальну службу.

Також забезпечте захист чужої власності, тварин або предметів. Вони не повинні знаходитися в небезпечній зоні. У разі по- шкодження негайно повідомте про це

Безпечна відстань між іншими робочими місцями або предметами має становити не менше 2 ½ довжини дерева.

Оцініть напрямок падіння дерева. Вирішальне значення для напрямку падін- ня дерева мають:

природний нахил дерева;

розташування великих гілок;

зростання гілок з одного боку;

розташування на рівнині або схилі;

асиметричне зростання, пошкодження

напрямок і швидкість вітру;

снігове навантаження.

У разі розташування на схилі працюйте ви- ще звалюваного дерева.

Переконайтеся, що у вибраній зоні відходу немає перешкод. Зона відходу має розта- шовуватися приблизно під кутом 45° за ді- агоналлю в напрямку, протилежному на- прямку валки (19).

Стовбур має бути очищений від чагарни- ків, гілок і сторонніх предметів (наприклад, бруду, каменів, кори, що відшаровується, цвяхів, скоб, дроту тощо).UA 490 CS 4235 Робоча поведінка та спосіб роботи Щоб звалити дерево, необхідно виконати два підпила і один валочний пропил.

1. Під час вирубування та розпилювання на-

дійно затисніть зубчату підпору у дерево, що розпилюють.

2. Спочатку виконайте підпил (20/C) горизон-

тально, потім навскоси зверху під кутом не менше 45°. Це дозволить уникнути затис- кання ланцюгової пили під час виконання другого підпилу. Підпилювання має бути якомога ближчим до землі та знаходитися в необхідному напрямі звалювання (20/E). Глибина підпилювання має становити при- близно 1/4 діаметра стовбура.

3. Зробіть валочний пропил (20/D) навпроти

підпилу точно горизонтально. Валочні про- пили необхідно робити на 3-5 см вище го- ризонтального підпилу.

4. Глибина валочного пропилу (20/D) повин-

на бути такою, щоб між підпилом (20/C) і валочним пропилюванням (20/D) залишив- ся недопил (20/F) не менше 1/10 діаметра стовбура. Цей недопил запобігає обертан- ню і падінню дерева в неправильному на- прямку. Під час наближення валочного пропилу (20/D) до недопилу (20/F) дерево має почати падати. У жодному разі не роз- пилюйте підпил поперек! Якщо дерево падає під час розпилювання:

Якщо дерево падає в неправильному напрямку чи відхиляється назад і зати- скає ланцюгову пилу, припиніть пиля- ти. Для розтискання пропилу і перене- сення дерева в потрібний напрямок вбийте в необхідну лінію падіння де- рев'яний, пластмасовий або алюмініє-

Негайно виведіть ланцюгову пилу з пропилу, вимкніть і відкладіть її.

Відійдіть у зону відходу.

Стежте за падаючими гілками.

5. Якщо дерево продовжує стояти, вбивши

клини в валочний пропил, зробіть контро- льоване звалювання. Примітка:Дозволяється використовува- ти лише клини з дерева, пластмаси або

6. Після завершення розпилювальних робіт

негайно зніміть захисні навушники і стежте за сигналами або попереджувальними го- лосовими командами. Врізання, поздовжній пропил і пропил за схе- мою «серце» дозволено виконувати тільки досвідченим і обізнаним людям (20).

Небезпека для життя через падіння

Якщо відхід неможливий через падін- ня дерева, це може призвести до важ- ких травм і навіть смерті!

Починайте вирубку, тільки якщо є можливість безперешкодного від- ходу від звалюваного дерева.

Небезпека для життя через не- контрольоване падіння дерева! Неконтрольоване падіння дерев може призвести до важких травм і навіть

Щоб гарантувати контрольоване падіння дерева, між підпилом і ва- лочним пропилом залиште недо- пил, що має дорівнювати приблиз- но 1/10 діаметра стовбура.

Не проводьте вирубку під час віт-

7.2 Обрізання гілок (21)

Обрізання гілок передбачає відділення гілок від дерева, що впало. Зверніть увагу на таке:

Під час роботи впріть ланцюгову пилу в стовбур за допомогою зубчатої підпори.

Великі, спрямовані вниз гілки, на які спира- ється дерево, поки залиште.

Дрібні гілки відпиляйте за один раз.

Зрізайте (21/a) гілки від дерева система- тично, в ряд. Спершу зрізайте гілки, які вам заважають. Після цього зрізайте на- пружені гілки. Нарешті, зрізайте основні гілки зі стовбура.

Зрізайте гілки (21/b), що вільно висять, зверху, а не знизу.

Стежте за напруженими гілками і розпи- люйте (21/c) їх знизу вгору, щоб запобігти затисканню ланцюгової пили.469892_a 491 Технічне обслуговування та догляд

Поперечне розпилювання дерева (22 – 25) Поперечне розпилювання передбачає розді- лення дерева, що впало, на частини. Зверніть увагу на таке:

Слід вибрати стійке положення та рівно- мірно розподілити вагу тіла на обох ногах. Якщо можливо, впріть стовбур гілками, балками або клинами.

При розташуванні на схилі завжди пра- цюйте вище стовбура дерева, оскільки він може скотитися вниз (22).

Ведіть ланцюгову пилу так, щоб у подов- женому діапазоні повороту пиляльного ланцюга не знаходилися частини тіла.

Встановіть зубчату підпору безпосередньо поряд із кромкою зарубка і повертайте лан- цюгову пилу відносно цієї точки. Наприкінці розпилу не докладайте багато зусиль.

Щоб зберегти повний контроль над ланцю- говою пилою в момент розпилювання, зменшіть тиск притиску в кінці розрізу, міц- но тримаючи ручки ланцюгової пилки.

Стежте за тим, щоб пиляльний ланцюг не торкався землі.

Після завершення розпилу дочекайтеся зупинки пиляльного ланцюга, перш ніж зні- мати ланцюгову пилу.

Завжди вимикайте двигун ланцюгової пили, перш ніж переходити до наступного дерева. Загальна довжина стовбура дерева спираєть- ся рівномірно:

Розпилюйте (23/a) стовбур зверху і не врі- зайтеся в землю. Стовбур дерева спирається одним кінцем:

Щоб уникнути затискання ланцюгової пили і розщеплення дерева, спочатку підпиляй- те (24/a) стовбур знизу на 1/3 діаметра стовбура, потім підпиляйте (24/b) зверху до нижнього підпилу. Стовбур дерева спирається обома кінцями: Щоб уникнути затискання ланцюгової пили і роз- щеплення дерева, спочатку підпиляйте (25/a) стовбур зверху на 1/3 діаметра стовбура, потім підпиляйте (25/b) знизу до верхнього підпилу.

Небезпека для життя через віддачу! Віддача пристрою може призвести до серйозних травм оператора.

Обов'язково дотримуйтеся наведе- них заходів, щоб уникнути віддачі!

7.4 Поперечне розпилювання

пиломатеріалів Під час цих робіт необхідно дотримувати таких

Використовуйте безпечну та стійку опору для розпилювання (козли, клини, бруси).

Стежте за стійким положенням і рівномір- ним розподілом маси тіла.

Круглі пиломатеріали закріпіть, щоб уник- нути прокручування.

Приставляйте пилку до оброблюваного матеріалу тільки з працюючим пиляльним ланцюгом. У жодному разі не вмикайте ланцюгову пилу з уже приставленим до матеріалу ланцюгом.

Не утримуйте пиломатеріал ногою і не просіть потримати його іншу людину. 8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА

ПОПЕРЕДЖЕННЯ! Небезпека порізів! Небезпека отримання різаних ран під час контакту з гострими рухомими дета- лями пристрою і ріжучим інструментом.

Завжди вимикайте пристрій перед технічним і сервісним обслугову- ванням і очищенням. Вийміть аку-

Завжди носіть захисні рукавички під час технічного обслуговування, догляду та очищення. Ланцюгова пила відповідає всім спеціальним стандартам безпеки. Ремонтні роботи мають проводитися тільки кваліфікованими фахівця- ми виключно із використанням оригінальних запасних частин.

Після кожного використання перевірте ланцюгову пилу на знос та у разі необхід- ності замініть пошкоджені деталі.

Слід берегти пристрій від впливу води або вологи. Очищайте пластикові деталі ткани- ною та не використовуйте миючі засоби а- бо розчинники.

Очищайте вентиляційні жалюзі, якщо вони

Не розпилюйте воду на пиляльний ланцюг і не використовуйте очищувач високого тиску.

Використовуйте тільки зазначені виробни- ком запасні частини.UA 492 CS 4235 Технічне обслуговування та догляд

8.1 Перевірка натягу ланцюга

Через короткі інтервали перевіряйте натяг ланцюга, оскільки нові ланцюги розтягуються. В процесі експлуатації при нагріванні пиляль- ний ланцюг подовжується та провисає.

Пиляльний ланцюг правильно натяг- нутий, якщо він:

прилягає до нижньої сторони на- прямної шини і провертається рукою;

підіймається всередині напрямної шини на 3-4 мм.

Небезпека травмування при сході пиляльного ланцюга! Слабко натягнутий ланцюг може зіскочити під час роботи та призвести до травми.

Постійно контролюйте натяг лан- цюга. Натяг ланцюга заслабкий, коли робочі ланки виступають з канавки на нижній стороні напрям-

Натягуйте ланцюг, коли натяг лан- цюга заслабкий.

8.2 Натягання пиляльного ланцюга (26)

Небезпека для життя через віддачу! Віддача електропилки може призве- сти до серйозних травм оператора.

Заточуйте пиляльний ланцюг пра-

Недосвідченим користувачам ланцю- гових пилок рекомендуємо віддати пи- ляльний ланцюг для заточування у сервісну службу. З міркувань безпеки та ефективності роботи дуже важливо, щоб пиляльний ланцюг був до- бре заточений. Необхідно виконувати заточення, коли:

вид тирси нагадує пил;

для пиляння потрібно докладати значні зу-

збільшується вібрація. Якщо виконання заточування доручається спеціалізованому центру, його виконають на спеціальному обладнанні, що забезпечить мі- німальний зріз матеріалу і рівномірне заточен- ня всіх ріжучих кромок. Самостійно заточити пиляльний ланцюг мож- на за допомогою спеціального круглого напил- ка, діаметр якого підбирають із урахуванням параметрів ланцюга (див. pозділ 8.6 "Таблиця обслуговування ланцюга", сторінка493). Щоб заточити ланцюг без пошкодження зубців, по- трібна наявність певного досвіду та навичок. Для заточення пиляльного ланцюга:

1. Вимкніть ланцюгову пилу та вийміть аку-

2. Відпустіть гальмо ланцюга.

3. Надійно зафіксуйте напрямну шину зі вста-

новленим пиляльним ланцюгом у відповід- них лещатах, переконавшись, що пиляль- ний ланцюг може вільно переміщатися.

4. Натягніть пиляльний ланцюг, якщо він

5. Встановіть напилок на спеціальну напрям-

ну, потім вставте напилок в западину зуб- ця, підтримуючи постійний нахил за профі- лем ріжучої кромки.

6. Прикладіть напилок кілька разів виключно

спереду і повторіть цю дію на всіх ріжучих кромках в тому ж напрямку (праві або ліві).

7. Поміняйте розташування напрямної шини

в затискному пристосуванні на протилежне і повторіть цю дію на інших ріжучих кром-

8. Перевірте, що зубець-обмежувач не висту-

пає за край приладу, що використовується для перевірки, обробіть можливий виступ плоским напилком, закругливши профіль.

9. Після заточення видаліть всі сліди оброб-

ки і пил напилком і змастіть пиляльний ланцюг у мастильній ванні. Слід замінити ланцюг, коли:

Довжина ріжучої кромки знижується до 5 мм або менше;

За наявності: не перевищуйте позначку на зубцях ріжучих ланок;

8.3 Очищення внутрішнього простору

Ретельно очищайте ланцюгову пилу після кож- ного використання.469892_a 493 Технічне обслуговування та догляд

1. Вийміть акумулятор і поставте ланцюгову

пилу на стійку поверхню.

2. Викрутіть кожух зірочки.

3. За допомогою підходящого пензлика очи-

стіть внутрішній простір.

4. Зніміть пиляльний ланцюг, а потім напрям-

5. Очистіть паз шини і мастиловипускний

8.4 Перестановка швидкозатискного

1. Зняття напрямної шини(27/1): Відкрутіть

гвинт (27/2) і ослабте пластину адаптера з натяжними гаками (27/3) напрямної шини.

2. Поверніть напрямну шину навколо поз-

3. Знову прикріпіть пластину адаптера з на-

тяжними гаками на напрямну шину і зафік- суйте їх знову гвинтом із хрестовим

4. Встановіть на місце напрямну шину, див.

pозділ 4.1 "Монтаж напрямної шини (02, 03)", сторінка484.

8.5 Перевірка, повертання та змащування

напрямної шини (28, 29) Перевірте напрямну шину Регулярно перевіряйте напрямну шину на по- шкодження. Видаліть задирки (28/1) пласким напилком під кутом 45 ° (28/2). Перевертання напрямної шини Щоб уникнути одностороннього зносу, слід пе- ревертати напрямну шину після кожного зато- чування і заміни ланцюга.

1. Перевстановіть швидкозатискний пристрій

на напрямній шині, див. pозділ 8.4 "Пере- становка швидкозатискного пристрою (27)", сторінка493.

2. Переверніть напрямну шину.

Змастіть напрямну шину

1. Ретельно очистіть паз шини (28/3) і масти-

ловипускні отвори (28/4).

2. Ретельно очистіть мастильний отвір (29/1)

3. За допомогою мастильного шприца по

черзі (29/2) заправте з обох боків стільки мастила, щоб воно рівномірно вийшло на кінцях зірочки. При цьому постійно прокру- чуйте зірочку.

8.6 Таблиця обслуговування ланцюга

ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм. Використання на ланцюговій пилі не- санкціонованої пиляльного ланцюга а- бо напрямної шини може привести до серйозних травм.

Використовуйте тільки санкціоно- вані пиляльні ланцюги і напрямні

ланцюг (на- прямна шина) Діаметр на-

Кут голівки Кут підрізу Кут нахилу го- лівки (55°)

Поперечний кут 90PX040X (104MLEA041) 4,5мм 30° 0° 75° 0,025"UA 494 CS 4235 Транспортування

ланцюг (на- прямна шина) Діаметр на-

Кут голівки Кут підрізу Кут нахилу го- лівки (55°)

91P045X (120SDEA041) 5/32" 30° 0° 85° 0,025" 91PX052X (140SDEA041) 5/32" 30° 0° 85° 0,025" Розмір за глибиною Напилок 9 ТРАНСПОРТУВАННЯ ПОПЕРЕДЖЕННЯ! Ризик смерті або тяжких травм. Експлуатація електропилки під час транспортування може призвести до серйозних травм і навіть смерті.

Ніколи не переносіть та не тран- спортуйте ланцюгову пилу з пра- цюючим пиляльним ланцюгом.

Перед транспортуванням виконай- те наведені нижче заходи: Перед транспортуванням виконайте наведені нижче заходи:

1. Вимкніть ланцюгову пилу та вийміть аку-

2. Надіньте ланцюговий захист.

3. Переносьте ланцюгову пилу тільки за

дугову ручку. При цьому напрямна шина та пиляльний ланцюг повинні бути звернені

4. У транспортних засобах: Зафіксуйте лан-

цюгову пилу від перекидання, пошкоджен- ня і витоку ланцюгового мастила. 10 ЗБЕРІГАННЯ Після кожного використання ретельно очи- щайте ланцюгову пилу. Зберігайте в сухому закритому місці, недоступному для дітей. У разі перерв у роботі більш ніж на 30 днів зробіть таке:

вимкніть електропилку і вийміть акумуля-

злити з масляного бака для змащування

зняти пиляльний ланцюг і направляючу шину, очистити їх і обробити антикорозій- ним маслом;

Ретельно очистіть ланцюгову пилу і збері- гайте в сухому приміщенні.

Небезпека пошкодження пиляльно-

Під час зберігання висихання/склею- вання ланцюгового мастила може призвести до пошкодження маслопро- відних деталей і масляного насоса!

Перед тривалим зберіганням завжди зливайте ланцюгове мастило з електропилки. 11 УТИЛІЗАЦІЯ Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати

Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед вики- данням! Їхня утилізація регулюється зако- ном про акумулятори.

Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодав- ства після використання.

Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією!469892_a 495 Сервісне обслуговування Символ з перекресленого смітника означає, що електричні та електронні пристрої заборо- нено утилізувати разом з іншими побутовими

Електричні та електронні пристрої можна без- коштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про- давці зобов'язані приймати їх чи пропону- вати їх на добровільній основі. Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європей- ського Союзу, відповідно до Директиви ЄС 2012/19/ЄC. У країнах за межами Європей- ського Союзу можуть діяти інші правила щодо утилізації електричних та електронних при-

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не на- лежать до звичайних побутових від- ходів. Їх слід збирати та викидати ок-

Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інфор- мацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.

Власники або користувачі батарей або а- кумуляторів зобов'язуються повертати йо- го відповідно до законодавства після вико- ристання. Повернення обмежується поста- чанням невеликих кількостей. Старі батареї можуть містити шкідливі речови- ни або важкі метали, які можуть завдати шко- ди довкіллю і здоров'ю. Утилізація відпрацьо- ваних батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важ- ливих активів. Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилі- зувати разом з іншими побутовими відходами. Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

Hg: батарея містить понад 0,0005% ртуті

Cd: батарея містить понад 0,002% кадмію

Pb: батарея містить понад 0,004% свинцю Акумулятори та батареї можна безкоштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини батарей і акумуляторів

пункт збору загальної системи повернення відпрацьованих акумуляторів

пункт збору виробника (якщо він не є чле- ном загальної системи повернення) Ці заяви застосовуються тільки для акумуля- торів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄC. У країнах за межа- ми Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і бата-

12 СЕРВІСНЕ ОБСЛУГОВУВАННЯ Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням: www.al-ko.com/service-contactsUA 496 CS 4235 Технічні характеристики 13 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Ланцюгова пила CS 4235 № замовлення 113616 число обертів холостого ходу 15 – 20м/с робоча швидкість 7 – 20м/с Крок зірочки 3/8“ Гальмо ланцюга Так (електричний, друку- вальна плата та гальмів-

Час очікування ланцюга (DIN EN 60745-2-13 – 19.107) макс. 0,15с Час очікування ланцюга (DIN EN 50144-2-13:2001 – 18.104) макс. 2с Активація ланцюга подвійна Об'єм масляного бака для ланцюга 250мл Вага з напрямною шиною та пиляльним ланцюгом 3,80кг Вага без напрямної шини та пиляльного ланцюга 3,15кг Захист від перевантаження Ні Рівень звукової потужності LwA (DIN EN ISO 3744) 108дБ(A) Рівень звукового тиску LpA 88 дБ (A) K = ±3,0дБ (A) Рівень вібрації (DIN EN 28662-1)* 2,5м/с

Пиляльний ланцюг 90PX040X 91PX045X 91PX052X Товщина провідної ланки 1,1мм 1,27 мм 1,27 мм Напрямна шина 104MLEA041 120SDEA041 140SDEA041 Довжина напрямної шини 10"/25 см 12"/30 см 14"/35 см Довжина зрізу 17см 22см 27см

Зазначена величина вібрації вимірюється відповідно до стандартизованого методу випро- бування і може використовуватися для порівняння одного електроприладу з іншим.

Зазначена величина вібрації може також використовуватися для ознайомчої оцінки припи- нення (рівень припинення вібрації).

Величина вібрації може відрізнятися від значень під час фактичного використання потуж- ності, залежно від способу використання електроприладу.

Намагайтеся тримати вібраційне навантаження в межах мінімуму. Зразкові заходи щодо зниження вібраційного навантаження передбачають використання рукавиць під час вико- ристання приладу й обмеження робочого часу. В цьому випадку слід враховувати всі ча- стини робочого циклу (наприклад, час вимикання електроприладу і час вмикання без на- вантаження).469892_a 497 Усунення несправностей Акумулятор 127390 Номінальна напруга 36В (максимум 42В) Номінальна потужність 7,5А·ч Тривалість заряджання прибл. 150хв. Зарядний пристрій 127391 Напруга мережі 230В (зм. струму) Частота струму в мережі 50 Гц Напруга на виході 42В (пост. струму) Діапазон робочих температур 0 – +40°C 14 УСУНЕННЯ НЕСПРАВНОСТЕЙ

Небезпека травмування Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Під час технічного обслуговування, догляду та очищення завжди слід вдягати захисні

Вимкнути пристрій та вийняти акумулятор! Несправність Причина Усунення Двигун не працює. Немає напруги акумулято-

Доручіть електрикові перевірити лінію електропостачання. Захист від перевантаження

Зачекайте, доки живлення захисту від перевантаження не відновить-

Гальмо ланцюга вимкнено. Відпустіть гальмо ланцюга. Напрямна шина та пиляль- ний ланцюг нагріваються. Поява диму. Пиляльний ланцюг занадто натягнутий. Відпустіть натяг ланцюга. Масляний бак порожній. Долийте ланцюгове мастило. Перевірте масляний бак на пошко-

Масловипускний отвір і (а- бо) паз шини забруднені. Очистіть масловипускний отвір і (або) паз шини. Двигун працює, але пиляль- ний ланцюг не обертається. Пиляльний ланцюг занадто натягнутий. Відпустіть натяг ланцюга. Несправність приладу Зверніться до сервісного центру компанії AL-KO. Замість тирси викидається деревний пил. Ланцюгову пи- лу затиснуло деревиною. Пиляльний ланцюг зату-

Заточіть пиляльний ланцюг або зверніться в сервісний центр AL- KO. Нетипова вібрація приладу. Несправність приладу Зверніться до сервісного центру компанії AL-KO.UA 498 CS 4235

У разі виникнення пошкоджень, які не зазначені в цій таблиці, або пошкоджень, з якими користувач не може впоратися сам, слід звернутися до нашої служби підтримки. 15 ГАРАНТІЯ До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк дав- ності визначається законодавством країни, у якій прилад було куплено. Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуата-

Використання приладу за призначенням

Використання оригінальних запчастин Гарантія анулюється за таких умов:

Самовільна зміна технічних характеристик

Використання не за призначенням Гарантія не поширюється на:

Пошкодження лакофарбового покриття, спричинене звичайним зношуванням

частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (x) Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим спожива- чем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авто- ризовану сервісну службу. Це гарантійне зобов’язання не змінює встановлені законом претензії покупця до продавця. 16 ПЕРЕКЛАД ОРИГІНАЛЬНОЇ ДЕКЛАРАЦІЇ ВІДПОВІДНОСТІ СТАНДАРТАМ ЄС Ми заявляємо, що цей виріб у формі, в якій він представлений на ринку, відповідає вимогам гар- монізованих директив ЄС, стандартів безпеки ЄС і застосовних до нього стандартів.

Акумуляторна ланцюгова

Серійний номер G4013022

Уповноважена особа, що склала до-

CS 4235 Рівень звукової потуж-

EN ISO 3744 виміряний/гарантований 103,3дБ(A) / 108 дБ(A) Директиви ЄС 2006/42/ЄС 2014/30/ЄС 2000/14/ЄС 2011/65/ЄС Оцінка відповідності 2000/14/ЄС Додаток V Гармонізовані стандарти EN 60745-1:2009+A11:2010 EN 60745-2-13:2009+A1:2010 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 Сертифікат відповідно- сті типу виробу стандар-

Nr. 0123 Kötz, 01.12.2017 Dr. Wolfgang Hergeth Managing Director469892_a 499 Переклад оригінальної декларації відповідності стандартам ЄСAL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland Telefon: [phone] | Telefax: (+49)8221/203-8199 | www.al-ko.com AL-KO Service: www.al-ko.com/service-contacts
