Innehållsförteckning 1 Om denna bruksanvisning ....................... 328

1.1 Symbol på titelsida ............................. 328

1.2 Teckenförklaring och signalord .......... 328

2.2 Förutsebar felanvändning ..................329

2.3 Resterande risker............................... 329

2.4 Säkerhets- och skyddsanordningar.... 329

3.1 Allmänna säkerhetsanvisningar för

elverktyg............................................. 330

3.1.1 Säkerhet på arbetsplatsen........... 331

3.1.4 Använda och hantera elverktyget 331

3.1.5 Använda och hantera det batte-

3.2 Säkerhetsanvisningar för kedjesåg .... 332

3.3 Orsaker till kast och hur man undvi-

3.6 Säkerhetsanvisningar för arbetet ....... 334

5.3 Funktionstest av kedjebromsen..........338

5.3.1 Test av kedjebromsen med av-

stängd motor (09).........................338

5.3.2 Test av kedjebromsen med på-

6.4 Skapa spänningsförsörjning (15, 16)..339

6.5 Starta och stänga av motorn (17) .......339

6.6 Testa kedjebromsen ...........................340

6.7 Öka/minska hastigheten för sågked-

jan [Eco-Mode/Power-Mode] (18).......340

6.8 Kontrollera laddningsstatus med Mo-

7.4 Såga upp redan sågat virke................342

8 Underhåll och skötsel................................342

8.3 Rengöra kedjehjul och insida .............343

8.4 Justera snabbspänningsanordningen

(27) .....................................................344

8.5 Kontrollera, vända och smörja styr-

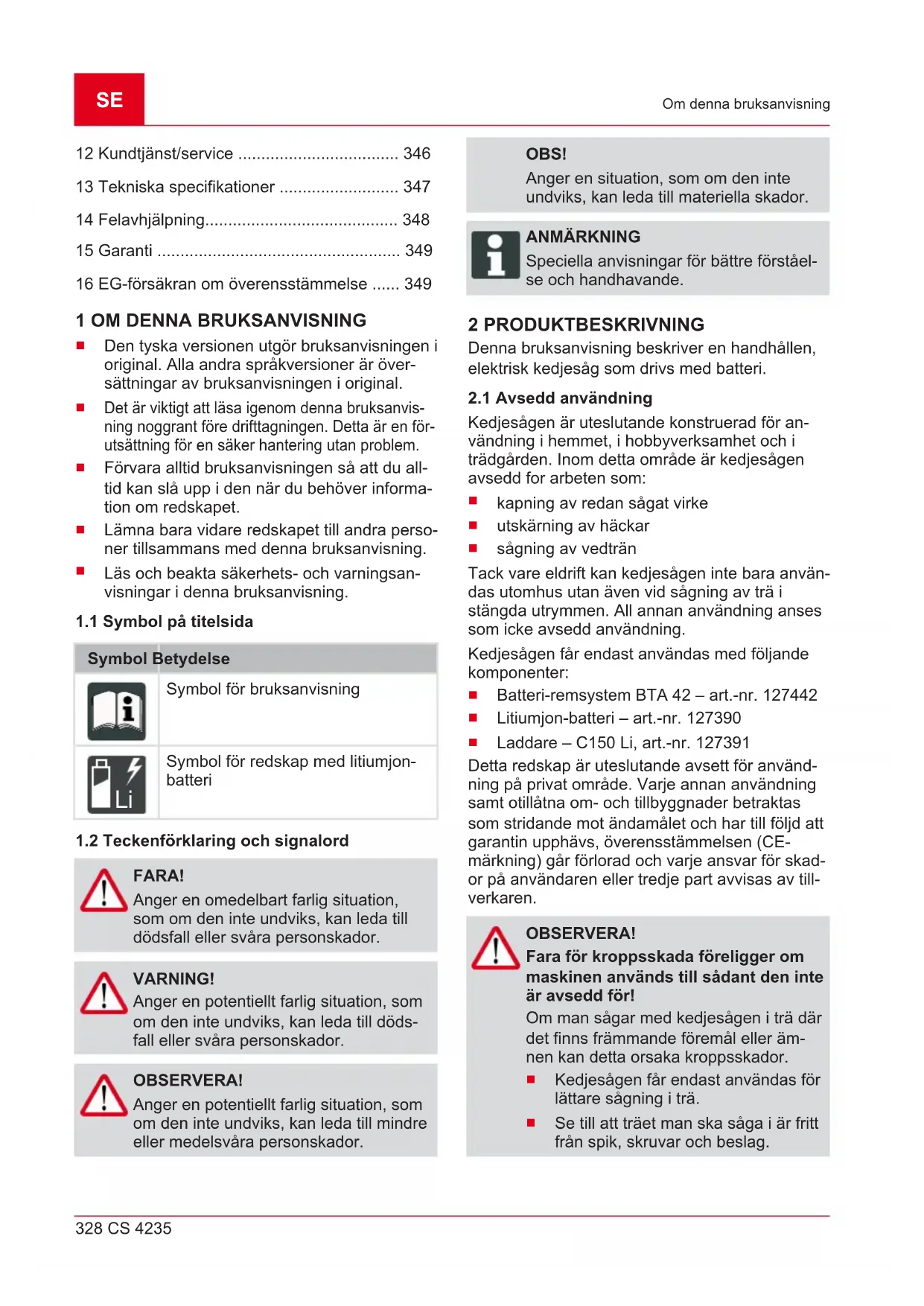

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över- sättningar av bruksanvisningen i original.

Det är viktigt att läsa igenom denna bruksanvis- ning noggrant före drifttagningen. Detta är en för- utsättning för en säker hantering utan problem.

Förvara alltid bruksanvisningen så att du all- tid kan slå upp i den när du behöver informa- tion om redskapet.

Lämna bara vidare redskapet till andra perso- ner tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsan- visningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse Symbol för bruksanvisning

Symbol för redskap med litiumjon- batteri

1.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador. VARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till döds- fall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståel- se och handhavande. 2 PRODUKTBESKRIVNING Denna bruksanvisning beskriver en handhållen, elektrisk kedjesåg som drivs med batteri.

2.1 Avsedd användning

Kedjesågen är uteslutande konstruerad för an- vändning i hemmet, i hobbyverksamhet och i trädgården. Inom detta område är kedjesågen avsedd for arbeten som:

kapning av redan sågat virke

sågning av vedträn Tack vare eldrift kan kedjesågen inte bara använ- das utomhus utan även vid sågning av trä i stängda utrymmen. All annan användning anses som icke avsedd användning. Kedjesågen får endast användas med följande komponenter:

Laddare – C150 Li, art.-nr. 127391 Detta redskap är uteslutande avsett för använd- ning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE- märkning) går förlorad och varje ansvar för skad- or på användaren eller tredje part avvisas av till- verkaren. OBSERVERA! Fara för kroppsskada föreligger om maskinen används till sådant den inte är avsedd för! Om man sågar med kedjesågen i trä där det finns främmande föremål eller äm- nen kan detta orsaka kroppsskador.

Kedjesågen får endast användas för lättare sågning i trä.

Se till att träet man ska såga i är fritt från spik, skruvar och beslag.469892_a 329 Produktbeskrivning

2.2 Förutsebar felanvändning

Såga inte i grenar som står i spetsig vinkel mot användaren eller andra människor.

Använt inte gammal olja eller mineralolja för att smörja sågkedjan.

Använd inte redskapet i områden med explo- sionsrisk.

2.3 Resterande risker

Även vid ändamålsenlig användning av redska- pet kan det finnas kvarvarande risker som inte helt kan elimineras. Genom redskapets typ och konstruktion kan följande faror inte uteslutas:

Kontakt med öppet liggande kedjekuggar (risk för skärning)

Kontakt med den roterande kedjan (risk för skärning)

Plötslig och oförutsedd svärdrörelse (risk för skärning)

Lossning av kedjedelar (snitt/risk för person- skada)

Lossning av delar från det trä som bearbetas

Negativ inverkan på hörseln under arbetet om man inte bär hörselskydd.

2.4 Säkerhets- och skyddsanordningar

VARNING! Fara för svåra personskador pga ma- nipulerade säkerhets- och skyddsan- ordningar Manipulerade säkerhets- och skyddsan- ordningar kan bidra till svåra skador un- der arbete med kedjesågen.

Sätt aldrig säkerhets- och skyddsan- ordningar ur funktion!

Arbeta endast med kedjesågen om alla säkerhets- och skyddsanord- ningar fungerar korrekt.

Om användaren gasar snabbt flera gånger stängs kedjesågen av några sekunder för att skydda sågkedjan, kedjesågen och dess elektro- nik. I sådana fall måste man vänta tills kedjeså- gen kan startas om igen.

2.4.2 Kedjebroms/bromsbygel

Kedjesågen har en manuell kedjebroms som ut- löses via bromsbygeln vid t.ex. kast (kickback). Vid utlösning av kedjebroms kommer sågkedja och motor att stoppas tvärt.

2.4.3 Överbelastningsskyd

Kedjesågen är utrustad med en överbelastnings- skydd som stänger av motorn vid överbelastning. När skyddet löst ut kan kedjesågen startas om ef- ter en kortare avkylningsfas.

2.5 Symboler på redskapet

Symbol Betydelse Var särskilt försiktig när du hanterar redskapet! Risk för kast! Håll aldrig kedjesågen med enbart en hand under arbetet! Använd inte kedjesågen när det regnar! Skydda från väta! Bär skyddshjälm, hörselskydd och skyddsglasögon! Använd skyddshandskar! Bär robusta skor! Läs igenom bruksanvisningen innan du börjar använda redskapet! Håll alltid kedjesågen med båda händerna under arbetet!

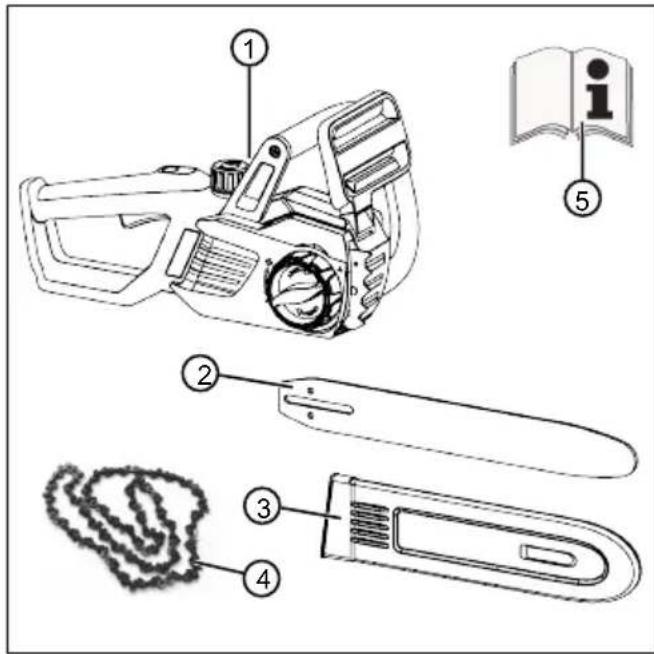

2.6 Leveransomfattning

Den batteridrivna kedjesågen ska användas med litiumjonbatteri PowerFlex (art.-nr. 127390). För att kunna ladda batteriet krävs en laddare av typ PowerFlex (art.-nr 127391).SE 330 CS 4235 Säkerhetsanvisningar OBS! Risk för skador på maskin och batteri Om maskinen drivs med ett olämpligt batteri finns det risk för att maskinen el- ler batteriet skadas.

Använd endast maskinen med före- skrivet batteri. ANMÄRKNING Batteriet, batteriladdaren och rem ingår inte i leveransomfattningen, utan måste beställas separat. Kontrollera efter uppackningen att alla kompo- nenter finns med.

2.7 Produktöversikt (01)

Nr. Komponent 1 Kedjeskydd 2 Styrskena 3 Sågkedja Nr. Komponent 4 Fastgöringsklo 5 Bromsbygel 6 Bygelhandtag 7 Lock till kedjeoljetank 8 Reglage för Eco-Mode/Power-Mode 9 Bakre handtag 10 Gasreglage 11 Spärrknapp för gasreglage 12 Siktglas till kedjeoljetank 13 Uttag för batterikabel 14 Skydd för kedjekugghjul 15 Snabbspänningsanordning med fäst- mutter och ratt 16 Batteri* 17 Laddare* 18 Batteri-remsystem med anslutningska- bel* *: *Medföljer ej, men kan beställas under följande artikelnummer:

3.1 Allmänna säkerhetsanvisningar för

elverktyg VARNING! Läs alla säkerhetsanvisningar och an- nan information. Om inte säkerhetsanvisningar och an- nan information följs kan det leda till el- stötar, brand och/eller allvarliga skador.

Förvara säkerhetsanvisningar och information på ett säkert ställe för framtida bruk. Begreppet "elredskap" som används i säkerhets- anvisningen avser nätdrivna elredskap (med nät- kabel) och batteridrivna elredskap (utan nätka- bel).469892_a 331 Säkerhetsanvisningar

3.1.1 Säkerhet på arbetsplatsen

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbets- området är ostädat eller dåligt belyst.

Arbeta inte med elverkyget i explosions- farlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.

Håll barn och andra personer på avstånd från elverktyget medan det används. Om du blir distraherad kan du förlora kontrollen över elverktyget.

Elredskapets kontakt måste passa i elutta- get. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsam- mans med jordade elredskap. Oförändrade kontakter och passande eluttag minskar ris- ken för elstöt.

Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jor- dad.

Utsätt inte elredskap för regn och väta. Om vatten tränger in i elredskap risken för elektriska slag.

Använd inte kabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp elredskapet. Dra inte heller i själva kabeln när du ska dra ur kontakten. Håll kabeln på avstånd från hetta, olja, vassa kanter och rörliga delar på redskapet. Ska- dad eller tilltrasslad kabel ökar risken för el- stötar.

Använd vid arbete utomhus enbart för- längningskablar som är avsedda för utom- husbruk. Detta minskar risken för elstötar.

Om användning i fuktig miljö inte går att undvika ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.

Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elredskap. Använd inget elredskap om du är trött el- ler är påverkad av droger, alkohol eller lä- kemedel. Ett ögonblick av ouppmärksamhet när du använder ett elredskap kan leda till all- varliga personskador.

Bär personlig skyddsutrustning och an- vänd alltid skyddsglasögon. Beroende på elredskapets typ och arbetssituationen ska alltid personlig skyddsutrustning, t.ex. and- ningsskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd användas för att minska risken för skador.

Se till att redskapet inte kan startas oav- siktligt. Försäkra dig om att elredskapet är avstängt innan du ansluter det till ström- försörjningen eller batteriet, eller lyfter och bär det. Risk för olyckor om du håller fingret på strömbrytaren när du bär elredska- pet eller om det är påslaget när det ansluts till strömförsörjningen.

Ta bort inställningsverktygen och skruv- nycklarna innan du slår på elredskapet. Ett verktyg eller en nyckel som sitter i en ro- terande komponent kan orsaka personska- dor.

Undvik att arbeta i onormala kroppsställ- ningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre kontrollera det elredskapet i en oförutsedd si- tuation.

Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Löst sittande klä- der, smycken eller långt hår kan fastna i de rörliga delarna.

Om dammuppsugnings- eller dammupp- samlingsanordningar är monterade se till dessa är rätt anslutna och att de används korrekt. Användning av dammuppsugning kan minska risken för skador förorsakade av damm.

3.1.4 Använda och hantera elverktyget

Överbelasta inte redskapet. Använd ett el- redskap som är avsett för det arbete du utför. Med ett passande elredskap arbetar du bättre och säkrare i det angivna effektom- rådet.

Använd inte elredskap med defekta ström- brytare. Ett elredskap som inte längre kan kopplas till eller ifrån är farligt och måste re- pareras.

Dra ur kontakten ur eluttaget och/eller ta ur batteriet innan du gör inställningar, by- ter tillbehörsdelar eller lägger undan red- skapet. Dessa försiktighetsåtgärder förhin- drar att elredskapet startas oavsiktligt.

Förvara elredskap som inte används utom räckhåll för barn. Låt inte personer som saknar kunskaper eller inte har läst dessa anvisningar använda redskapet. ElredskapSE 332 CS 4235 Säkerhetsanvisningar är farliga om de används av oerfarna perso- ner.

Var noga med underhållet av ditt elred- skap. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar är skadade och påverkar elredskapets funktion. Reparera skadade delar innan redskapet tas i bruk. Många olyckor orsakas av dåligt underhållna elredskap.

Se till att skärverktygen är vassa och re- na. Ordentligt skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.

Använd redskap, tillbehör, verktyg osv. enligt dessa anvisningar. Ta hänsyn till ar- betssituationen och det arbete som ska utföras. Om elredskapet används till andra syften än avsedda användningar kan leda till farliga situationer.

3.1.5 Använda och hantera det batteridrivna

Ladda enbart batteriet i laddare som anvi- sas av tillverkaren. En laddare som är av- sedd för en viss batterityp kan bli brandfarlig om den används med andra batterier.

Använd endast batterier som är avsedda för elredskapet. Om andra batterier används finns risk för personskador eller brand.

Förvara batterier som inte används på till- räckligt avstånd från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.

Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögo- nen måste du dessutom kontakta läkare. Läckande batterivätska kan leda till hudirrita- tioner eller brännskador.

Låt endast kvalificerad personal reparera ditt elredskap under användande av origi- nalreservdelar. Detta garanterar redskapets säkerhet.

3.2 Säkerhetsanvisningar för kedjesåg

Håll alla kroppsdelar på avstånd från såg- kedjan när sågen är igång. Se till att såg- kedjan inte vidrör något när den startas. Under arbete med kedjesåg kan ett ögonblick av ouppmärksamhet leda till att kläder eller kroppsdelar fastnar i sågkedjan.

Håll alltid kedjesågen med höger hand på bakre handtaget och vänster hand på främre handtaget. Kedjesågen får inte hål- las fast med omvänd arbetsställning eftersom det ökar risken för skador.

Håll alltid elredskapet i det isolerade handtaget, eftersom sågkedjan kan kom- ma i kontakt med dolda strömförande ka- blar. Sågkedja som kommer i kontakt med spänningsförande ledning gör övriga metall- delar av elredskapet strömförande som däri- genom kan ge användaren en elstöt.

Använd alltid skyddsglasögon och hörsel- skydd. Ytterligare skyddsutrustning för huvud, händer, ben och fötter rekommen- deras. Rätt skyddskläder minskar risken för skador från kringflygande spånmaterial och oavsiktlig kontakt med sågkedjan.

Arbeta inte med kedjesågen uppe i träd. Vid användning av kedjesåg i ett träd finns risk för skador.

Se till att alltid stå stadigt och använd kedjesågen endast när du står på fast, sä- ker och plan mark. Hala underlag eller in- stabila ytor som på en stege kan göra att man tappar balansen eller kontrollen över kedjesågen.

När du sågar av en spänd gren räkna med att den fjädrar tillbaka. När spänningen släpper i träfibrerna kan den spända grenen träffa användaren och/eller medföra att träffa att användaren förlorar kontrollen över kedje- sågen.

Var extremt försiktig när du sågar under- vegetation och ungskog. De tunna materi- alet kan fastna i sågkedjan och slå upp mot eller göra att du tappar balansen.

Bär kedjesågen i det främre handtaget i frånkopplat läge med sågkedjan vänd bort från kroppen. Sätt alltid på skyddskåpan när kedjesågen ska förvaras eller trans- porteras. Omsorgsfull hantering av kedjeså- gen minskar sannolikheten för oavsiktlig kon- takt med den roterande sågkedjan.

Följ anvisningarna för smörjning, kedjes- pänning och byte av tillbehör. Felaktigt spänd eller smord kedja kan antingen gå sönder eller öka risken för kast.469892_a 333 Säkerhetsanvisningar

Håll handtagen torra och fria från olja och fett. Feta, oljiga handtag är hala och gör att du förlorar kontrollen.

Såga endast i trä. Använd inte kedjesågen för arbete som den inte är avsedd för. Ex- empel: Använd inte kedjesågen för såg- ning av plast, murverk eller byggmaterial som inte är gjorda av trä. Användning av kedjesågen för icke avsedda arbeten kan le- da till farliga situationer.

3.3 Orsaker till kast och hur man undviker

dem Kast kan uppstå när nosen på styrskenan kom- mer i kontakt med ett föremål eller när träet böjer sig och klämmer fast sågkedjan i snittet. Om styrskenan kommer i kontakt med något kan det i vissa fall leda till en oväntad och bakåtriktad reaktion där styrskenen slås uppåt och i riktning mot användaren. Om sågkedjan fastnar i överkanten av styrskenan kan skenan studsa till kraftigt i användarens rikt- ning. Alla dessa reaktioner kan göra att du förlorar kontrollen över sågen och orsaka allvarlig skada. Lita inte enbart på de skyddsanordningar som finns i motorsågen. Som motorsågsanvändare bör du vidta flera åtgärder för att kunna arbeta ut- an olyckor och skador. Kast beror på felaktig användning av verktyget. Det kan undvikas genom att vidta vissa försiktig- hetsåtgärder som beskrivs nedan:

Håll fast sågen med båda händerna så att tummarna och fingrarna omsluter handta- gen på motorsågen. Inta med kropp och armar en ställning som gör att du kan stå emot kraften från ett eventuellt kast. Om lämpliga åtgärder har vidtagits kan använda- ren behärska krafterna från ett kast. Släpp aldrig taget om motorsågen.

Undvik en onormal kroppshållning och såga inte ovanför axelhöjd. Därmed und- viks oavsiktlig kontakt med svärdspetsen och man får bättre kontroll över motorsågen i oväntade situationer.

Använd alltid ersättningsskenor och såg- kedjor som föreskrivs av tillverkaren. Fel- aktiga ersättningsskenor och sågkedjor kan orsaka kedjebrott och/eller kast.

Håll dig till tillverkarens anvisningar när det gäller vässning och underhåll av såg- kedjan. För låg djupbegränsare ökar tenden- sen till kast.

3.4 Säkerhetsanvisningar till batteri

Detta avsnitt anger alla grundläggande säker- hets- och varningsanvisningar som ska beaktas när när batteriet används. Läs dessa anvisningar.

Använd endast batteriet i enlighet med sitt ändamål, dvs. för batteridrivna maskiner från AL-KO. Ladda endast batteriet med den av- sedda laddaren från AL-KO.

Packa upp batteriet ur originalförpackningen när det ska användas.

Ladda upp batteriet helt och hållet innan den första användningen och använd alltid den angivna laddaren för detta. Iaktta alltid anvis- ningarna i denna bruksanvisning när batteriet ska laddas.

Använd inte batteriet i explosions- och brand- farliga miljöer.

Utsätt inte batteriet för väta och fukt när det används i maskinen.

Skydda batteriet från värme, olja och öppen eld så att det inte skadas och så att inga ång- or eller elektrolytvätskor kan rinna ut.

Utsätt inte batteriet för stötar och kasta det inte.

Använd inte batteriet när det är smutsigt eller vått. Rengör och torka batteriet med en torr och ren duk.

Håll metallföremål borta från batteriet när det är laddat och inte används för att inte över- brygga kontakterna (t.ex. gem, mynt, nycklar, spikar, skruvar). Vid kortslutningar kan det uppstå brännskador eller eld.

Öppna, demontera eller sönderdela inte bat- teriet. Risk för elektriska stötar och kortslut- ning.

Vid en felaktig användning och när batteriet är skadat kan ångor och elektrolytiska väts- kor tränga ut. Tillför riklig med frisk luft och uppsök läkare vid besvär. Om du har kommit i kontakt med elek- trolytvätska tvättar du kontaktstället grundligt och sköljer ögonen ordentligt. Uppsök däref- ter en läkare.

Batteriet får inte hanteras av obehöriga såvi- da inte dessa personer hålls under uppsikt av en person, som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur batteriet ska hanteras. Obehöriga är bl. a.:

Personer (inklusive barn) med begränsa- de fysiska, sensoriska eller mentala för- mågor.SE 334 CS 4235 Säkerhetsanvisningar

personer som inte har några erfarenheter av eller kunskaper om batteriet

Barn skall hållas under uppsikt och ges an- visningar så att de inte leker med batteriet.

Lämna inte batteriet permanent i laddaren. Vid en längre tids förvaring skall batteriet tas ut ur laddaren.

Ta ut batteriet ur de maskiner som det driver när dessa inte används.

När batteriet inte används skall det förvaras torrt och i ett låst utrymme. Skydda batterier mot hetta och direkt solljus. Obefogade per- soner och barn får inte ha åtkomst till batte- riet.

3.5 Säkerhetsanvisningar till laddare

Detta avsnitt anger alla grundläggande säker- hets- och varningsanvisningar som ska beaktas när laddaren används. Läs dessa anvisningar.

Använd endast maskinen ändamålsenligt, dvs. för att ladda de angivna uppladdnings- bara batterierna. Sätt endast in originalbatte- rier från AL-KO i laddaren.

Innan varje användning skall hela maskinen och framför allt nätkabeln och batterifacket kontrolleras avseende skador. Använd enbart apparaten i felfritt skick.

Använd inte apparaten i explosions- och brandfarliga miljöer.

Använd endast apparaten inomhus och utsätt den inte för väta och fukt.

Placera alltid laddaren på en välventilerad och ej brännbar yta, eftersom den värmer upp sig vid laddning. Håll ventilationsöpp- ningarna fria och täck inte över apparaten.

Ta innan anslutningen av laddaren reda på om den nätspänning som anges i avsnittet ”Tekniska data” också finns tillgänglig.

Använd endast nätkabeln för att ansluta lad- daren och inte för något ej avsett ändamål. Bär inte laddaren i nätkabeln och dra inte ut nätstickkontakten genom att dra i nätkabeln.

Skydda nätkabeln mot hetta, olja och vassa kanter så att den inte skadas.

Använd inte laddaren när den är smutsig eller våt. Innan användningen skall apparaten och batteriet rengöras och torkas av.

Öppna inte laddaren och batteriet. Risk för elektriska stötar och kortslutning.

För din egen säkerhet, reparera alltid appara- ten på en kvalificerad fackverkstad med hjälp av originaldelar.

Denna maskin får inte hanteras av obehöriga såvida inte dessa personer hålls under upp- sikt av en person som ansvarar för deras sä- kerhet eller om dessa personer har fått anvis- ningar av den ansvariga personen hur maski- nen ska hanteras. Obehöriga är bl. a.:

personer (inklusive barn) med begränsa- de fysiska, sensoriska eller mentala för- mågor

personer som inte har några erfarenheter av eller kunskaper om apparaten.

Barn skall hållas under uppsikt och ges an- visningar så att de inte leker med apparaten.

När apparaten inte används ska den förvaras torrt och i ett låst utrymme. Obefogade perso- ner och barn får inte ha åtkomst till appara- ten.

3.6 Säkerhetsanvisningar för arbetet

Beakta de aktuella lokala säkerhetsföreskrif- terna, t.ex. från yrkesföreningar, socialkassor och arbetsmiljömyndigheter.

Arbeta endast vid tillräckligt med dagsljus el- ler belysning.

Håll arbetsområdet fritt från föremål som av- sågade delar - risk för snubbling.

Användaren är ansvarig för olyckor som drabbar andra personer och deras egendom.

Om det är första gången du arbetar med en kedjesåg:

Låt gärna säljaren eller annan fackman förklara hur man ska hantera kedjeså- gen.

Öva före första användningen åtminstone sågning av rundträ på sågbock eller ställ- ning.

Ungdomar under 16 år eller personer som in- te är förtrogna med bruksanvisningen får inte använda redskapet.

Den som arbetar med kedjesågar måste vara utvilad, och ha god fysiskt och mental hälsa. Den som av hälsoskäl ska undvika större an- strängningar bör rådfråga läkare om lämplig- heten att arbete med denna kedjesåg.

Beakta de lokala bestämmelserna om arbetstider för arbete med kedjesåg. Arbetstiderna för kedje- såg kan vara reglerade i nationella och lokala fö- reskrifter.469892_a 335 Säkerhetsanvisningar

3.6.3 Vibrationsbelastning

VARNING! Risk för vibration Det faktiska vibrationsemissionsvärdet när maskinen används kan avvika från tillverkarens angivna värde. Beakta föl- jande inverkande faktorer före resp. un- der användningen:

Används maskinen för avsett ända- mål?

Skärs eller bearbetas materialet på rätt sätt?

Är maskinen i gott skick?

Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?

Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?

Använd endast redskapet med det motor- varvtal som rekommenderas för arbetet. Und- vik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.

Felaktigt underhåll samt felaktig hantering av redskapet kan leda till högre buller och allvar- ligare vibrationer. Detta kan leda till hälsopro- blem. Stäng i sådana fall omedelbart av red- skapet och lämna in den till en auktoriserad serviceverkstad för reparation.

Belastningen av vibration är beroende av ar- betsuppgifterna och hur redskapet används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vi- brationsbelastningen över hela arbetstiden avsevärt.

Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, sk "vi- ta fingrar". Till förebyggande av sådana be- svär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslo- löshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträ- der dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer (under 10°C).

Ta längre pauser under arbetsdagen för få vi- la från buller och vibrationer. Planera arbetet så att användning av redskapet som ger sär- skilt kraftiga vibrationer fördelas över flera ar- betsdagar.

Om du känner obehag eller noterar färgför- ändringar i huden ska du genast avbryta ar- betet med redskapet. Lägg in regelbundna vi- lopauser under arbetet. Utan tillräckliga pau- ser under arbetet kan lätt hand-arm-vibra- tionssyndrom uppstå.

Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt redskapet i enlighet med anvisningarna i bruksanvisningen.

Om redskapet används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).

Skapa en arbetsplan som begränsar expone- ringen för vibrationer.

Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera vilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i när- heten bär hörselskydd.

3.6.5 Arbeta med kedjesåg

VARNING! Fara för svåra kroppsskador. Användning av ofullständigt monterad kedjesåg kan förorsaka svåra kropps- skador.

Kedjesågen få endast användas när den är fullständigt monterad.

Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjes- ågen är komplett, samt saknar skad- or eller förslitna komponenter. Sä- kerhets- och skyddsanordningar måste vara intakta.SE 336 CS 4235 Montering VARNING! Fara för kroppsskador föreligger vid oavsiktlig start av kedjesågen En kedjesåg som oavsiktligt startas kan orsaka svåra kroppsskador. Ta därför alltid ur batteriet vid

före kontroller, inställning och rengö- ring

arbeten på skärande delar

när kedjesågen är utan tillsyn

före underhåll och reparationer

Ha alltid en förbandslåda till hands för even- tuella olyckor.

Undvik kontakt med metallföremål som sitter i jorden eller är elektriskt ledande.

Hörselskydd (t.ex. hörselkåpor), i synner- het om arbetet vara längre än 2,5 timmar

Skyddsglasögon eller ansiktsskydd på skyddshjälmen

Skyddsbyxor med skärskyddande inlägg

Robusta7 arbetshandskar

Säkerhetsskor med halksäker sula och stålhätta

Såga inte med kedjesågen över axelhöjd ef- tersom säkerheten då inte längre kan garan- teras.

Innan du byter arbetsplats ska du först slå av motorn och sätta på kedjeskyddet.

Sätt alltid på kedjeskyddet när kedjesågen in- te används samt ta ur batteriet.

Se till att kedjesågen är avstängd när du läg- ger den ned.

Använd inte kedjesågen för att bända eller förflytta trä.

Stammar som är tjockare än svärdlängden får enbart sågas av yrkesverksam personal.

Påbörja alltid snittet med löpande sågkedja och starta aldrig kedjesågen när sågkedjan ligger an mot träet.

Se till att ingen sågkedjeolja släpps ut i mil- jön.

Såga inte i regn, snö eller storm.

Säkerhets- och skyddsanordningar får inte sättas ur funktion. 4 MONTERING VARNING! Fara för svåra kroppsskador. Användning av ofullständigt monterad kedjesåg kan förorsaka svåra kropps- skador.

Kedjesågen få endast användas när den är fullständigt monterad.

Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjes- ågen är komplett, samt saknar skad- or eller förslitna komponenter. Sä- kerhets- och skyddsanordningar måste vara intakta. OBSERVERA! Fara för skärskador. Skarpa kanter på sågkedjan kan ge upp- hov till skärsår även under monteringen.

Ta ur batteriet före monteringen.

Bär alltid skyddshandskar vid mon- tering av sågkedjan och styrskenan.

(02/A) så att kedjebromsen lossar.

2. Vrid fästmuttern (02/2) motsols och tag av till-

sammans med kåpan (02/3).

3. Sätt på styrskenan (03/1) på styrbulten (03/2)

och skjut den så långt bakåt att sågkedjan kan monteras.

4.2 Montera sågkedjan (02, 03)

1. Lägg sågkedjan på kedjekugghjulet (03/3)

och i spåret på styrskenan (03/1).

2. För sågkedjan runt noshjulet på styrskenan.

Sågkedjan ska hänga ner lite på undersidan av styrskenan.

3. Sätt på kåpan (02/3) och dra åt fästmuttern

(02/2) lätt.469892_a 337 Start

4.3 Spänna sågkedjan (04, 05)

ANMÄRKNING Sågkedjan är rätt spänd när:

den ligger an mot undersidan av styrskenan och kan dras runt för hand och

kan lyftas 3 - 4 mm i mitten på styr- skenan

1. Kontrollera att sågkedjan sitter ordentligt på

kedjekugghjulet och ligger i styrskenan.

2. Vrid på ratten (04/1) på kåpan (04/2) så att

det båda trekanterna hamnar mitt emot var- andra (04/B).

3. Skruva medurs (05/a) på fästmuttern (05/1).

Dra lätt åt fästmuttern eller dra åt ett varv.

4. Vrid ratten (05/2) medurs tills dess att såg-

kedjan har rätt spänning enligt beskrivningen ovan (05/b).

5. Vrid fästmuttern (05/1) medurs för att fixera

den. 5 START FARA! Livsfara och fara för svåra kropps- skador. Bristande kännedom om säkerhetsan- visningar och bruksanvisningar kan leda till svåra personskador och t.o.m. döds- fall.

Läs och beakta alla säkerhetsanvis- ningar och andra anvisningar i den- na bruksanvisning innan kedjesågen används! VARNING! Fara för svåra kroppsskador. Kedjesåg med skadade komponenter kan förorsaka svåra kroppsskador.

Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjes- ågen är komplett, samt saknar skad- or eller förslitna komponenter. Sä- kerhets- och skyddsanordningar måste vara intakta.

5.1 Ladda batteriet (06, 07)

OBSERVERA! Brandfara vid laddning! Eftersom laddaren värms upp uppstår brandfara om den har ställts på lättan- tändligt underlag och inte ventileras till- räckligt.

Använd alltid laddaren på ett ej brännbart underlag och i en ej brännbar omgivning.

Om förhanden: Se till att ventila- tionsöppningarna inte är övertäckta. ANMÄRKNING Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batte- riet. ANMÄRKNING På grund av den automatiska identifie- ringen av laddningsstatus är batteriet skyddat mot överladdning och kan där- med förbli en viss tid i laddaren, men in- te permanent. ANMÄRKNING Se de separata bruksanvisningarna för batteri och laddare för närmare informa- tion.

1. Anslut batteriet (06/1) till laddaren (06/2, 06/

a), samt laddaren till nätuttag (06/3, 06/b). Laddningen startar. LED-lamporna på ladda- ren lyser grönt och på batteriet anges ladd- ningsstatus.

2. Notera laddningsindikatorn på batteriet (07).

Laddningen tar ca. 2,5 timmar till full ladd- ning. Laddningen slutar automatiskt när bat- teriet är fulladdat.

3. Koppla ifrån batteriet från laddaren (06/a) och

laddaren från nätuttaget (06/b).SE 338 CS 4235 Start

5.2 Fylla på sågkedjeolja (08)

OBS! Fara för skador på kedjesågen Det kan bli svåra skador på kedjesågen om den används med för lite sågkedjeol- ja i tanken eller om denna olja är intor- kad. Intorkad/inkletad sågkedjeolja kan leda till skador på oljeförande kompo- nenter eller oljepumpen. Sådana skador kan också uppstå om den olja som används är uttjänt. An- vändning av gammal olja är inte bra för miljön!

Fyll på tanken med sågkedjeolja före arbetet.

Använd aldrig gammal olja!

Byt senast vid batteriebyte ut såg- kedjeoljan i tanken. Genom det automatiska smörjningssystemet för- ses sågkedjan och styrskenan kontinuerligt med olja under drift. Sågkedjeoljan skyddar mot korro- sion och förtida slitage. För att sågkedjan ska smörjas på ett tillfredsställande sätt måste det all- tid finnas tillräckligt med sågkedjeolja i tanken. Använd till smörjning av sågkedjan och styr- skenan enbart miljövänlig biologiskt nedbrytbar sågkedjeolja av hög kvalitet samt transportera och lagra den i godkända och märkta behållare. Kontrollera oljenivån före arbetets början och vid varje batteribyte och fyll på med sågkedjeolja vid behov:

1. Kontrollera oljenivån i tanken genom siktgla-

set (08/1). Det måste alltid finnas en synlig oljenivå. Minimal och maximal oljenivå får aldrig under- resp. överskridas.

2. Fyll vid behov på mer sågkedjeolja genom

påfyllningsöppningen (08/2).

5.3 Funktionstest av kedjebromsen

Kedjesågen har en manuell kedjebroms som ut- löses via bromsbygeln vid t.ex. kast (kickback). Vid utlösning av kedjebroms kommer sågkedja och motor att stoppas tvärt. FARA! Livsfara vid försumlig hantering! Oförutsebara rörelser hos kedjesågen kan orsaka svåra kroppsskador och även dödsfall.

Arbeta koncentrerat och säkerhets- medvetet med kedjesågen.

Tryck inte på någon brytare när du släpper kedjebromsen. VARNING! Livsfara och fara för svåra kropps- skador föreligger om kedjebromsen är defekt Om kedjebromsen är defekt kan löpande sågkedja t.ex. ett kast (kickback) orsaka svåra kroppsskador och även dödsfall.

Testa alltid kedjebromsen före arbe- tets början.

Starta aldrig kedjesågen om kedje- bromsen är defekt. Lämna istället kedjesågen till serviceverkstad för kontroll.

5.3.1 Test av kedjebromsen med avstängd

handtaget (09/2) för att lossa på kedjebrom- sen. Sågkedjan kan dras runt med handen.

3. För bromsbygeln (09/1) framåt (09/b) för att

aktivera kedjebromsen. Sågkedjan ska inte gå att dra runt.

5.3.2 Test av kedjebromsen med påsatt

motor (09) ANMÄRKNING Lossa kedjebromsen innan du startar kedjesågen.

1. Håll kedjesågen med stadigt tag i bygelhand-

taget och bakre handtaget.

2. Dra (09/a) bromsbygeln (9/1) i riktning mot

bygelhandtaget (9/2) för att utlösa kedje- bromsen.

Sågkedja och motor måste stanna omgåen- de.469892_a 339 Användning 6 ANVÄNDNING FARA! Livsfara och fara för svåra kropps- skador. Bristande kännedom om säkerhetsan- visningar och bruksanvisningar kan leda till svåra personskador och t.o.m. döds- fall.

Läs och beakta alla säkerhetsanvis- ningar och andra anvisningar i den- na bruksanvisning innan kedjesågen används!

Beakta landsspecifika bestämmelser när det gäller drifttider.

Ta tag i det bakre handtaget med den högra handen och bygelhandtaget med den vänstra handen och håll i stadigt grepp.

Håll i handtagen så länge som motorn är igång.

Använd inte kedjesågen om du:

är påverkad av alkohol, mediciner eller droger

6.1 Kontrollera sågkedjeoljan

Tillvägagångssätt se Kapitel 5.2 "Fylla på såg- kedjeolja (08)", sida338. OBS! Fara för skador på kedjesågen Det kan bli svåra skador på kedjesågen om den används med för lite sågkedjeol- ja i tanken eller om denna olja är intor- kad. Intorkad/inkletad sågkedjeolja kan leda till skador på oljeförande kompo- nenter eller oljepumpen. Sådana skador kan också uppstå om den olja som används är uttjänt. An- vändning av gammal olja är inte bra för miljön!

Kontrollera före arbetets början alltid att det finns tillräckligt med sågked- jeolja i tanken.

Fyll vid behov på med sågkedjeolja.

Använd aldrig gammal olja!

6.2 Lägga an batteri-remsystemet (10) till

(13) Lägg an batteri-remsystemet enligt bilden (10) till (13).

(14/2) tills det klickar på plats (14/a). Ta ur batteriet

1. Tryck in låsknappen (14/3) på batteriet (14/1)

och håll den intryckt.

2. Ta ut batteriet (14/1) (14/b).

6.4 Skapa spänningsförsörjning (15, 16)

Montera anslutningskabeln

1. Justera in anslutningskabelns första kontakt

(15/1) mot styrtappen och styrspåret för kon- takten på batteri-remsystemet (15/2), sätt samman och vrid runt lätt i medsols riktning tills spärr- och uppreglingsknappen (15/3) snäpper in hörbart.

2. Justera in anslutningskabelns andra kontakt

(16/1) mot styrtappen och styrspåret för utta- get, skjut in i uttaget på redskapet (16/2) (16/ a) och vrid runt lätt i medsols riktning tills spärr- och uppreglingsknappen (16/3) snäp- per in hörbart. Demontera anslutningskabeln

1. Skjut spärr- och uppreglingsknappen (15/3)

bakåt (15/b), vrid kontakten lätt åt vänster och dra sedan ut (15/c).

2. Skjut spärr- och uppreglingsknappen (16/3)

bakåt (16/b), vrid kontakten lätt åt vänster och dra sedan ut ur uttaget på redskapet (16/2).

6.5 Starta och stänga av motorn (17)

OBSERVERA! Fara för hörselskador! Under drift avger kedjesågen ett kraftigt buller som kan orsaka hörselskador.

Bär därför alltid hörselskydd under arbete med kedjesågen. ANMÄRKNING Lossa kedjebromsen innan du startar kedjesågen. Starta motorn:

1. Lossa kedjebromsen.SE

340 CS 4235 Arbetsbeteende och arbetsteknik

2. Tryck på spärrknappen (17/1) med tummen

och håll den intryckt.

3. Tryck på gasreglaget (17/2) och håll det in-

4. Släpp spärrknappen (17/1). Du behöver inte

hålla inne spärrknappen efter att kedjesågen har startat. Spärrknappen är till för att förhin- dra att du startar kedjesågen av misstag. Stänga av motorn:

1. Släpp gasreglaget (17/2).

6.6 Testa kedjebromsen

Tillvägagångssätt se Kapitel 5.3 "Funktionstest av kedjebromsen", sida338. VARNING! Livsfara och fara för svåra kropps- skador föreligger om kedjebromsen är defekt Om kedjebromsen är defekt kan löpande sågkedja t.ex. ett kast (kickback) orsaka svåra kroppsskador och även dödsfall.

Testa alltid kedjebromsen före arbe- tets början.

Starta aldrig kedjesågen om kedje- bromsen är defekt. Lämna istället kedjesågen till serviceverkstad för kontroll.

6.7 Öka/minska hastigheten för sågkedjan

[Eco-Mode/Power-Mode] (18) Med hjälp av funktionen Eco-Mode/Power-Mode kan man vid behov öka eller minska hastigheten på sågkedjan. Vid högre hastighet (Power-Mode) blir batteritiden kortare.

1. Tryck in uppreglingsknappen (18/1). LED-

lampan (18/2) tänds när Power-Mode är akti- verat.

2. Tryck in knappen (18/1) igen för att stänga av

Power-Mode. Om redskapet kopplas ifrån och därefter kopplas in igen kommer den att starta med den senaste inställningen.

6.8 Kontrollera laddningsstatus med Motion

Detection (07) Uppe på batteriet sitter en laddningsindikator. Denna aktiveras automatiskt för ett par sekunder när man skakar lätt på batteriet.

1. Ta ut batteriet. Laddningsindikatorns LED-

lampor lyser på olika sätt beroende på batte- riets laddningsstatus.

2. Läs av laddningsstatusen:

Laddningsindikation på batteriet LED-lampa lampor Röd (07/1)

lyser: Batteriet är helt urladdat.

Blinkar till en gång: fel som kan åtgärdas, t.ex. för hög el- ler låg temperatur.

Blinkar 2 gånger: hårdvaru- fel, t.ex. defekt batteri. Grön (07/2) lyser: Batteriet är laddat till mer än 0%. Grön (07/3) lyser: Batteriet är laddat till mer än 25%. Grön (07/4) lyser: Batteriet är laddat till mer än 50%. Grön (07/5) lyser: Batteriet är laddat till mer än 75%. Under pågående laddning blinkar den gröna LED-lam- pan för aktuell laddningsgrad. De gröna LED-lamporna för lägre laddningsgrad lyser med stadigt sken. Batteritid Om drifttiden förkortas väsentligt trots fulladdning är batteriet förbrukat och måste bytas ut mot ett nytt originalbatteri. 7 ARBETSBETEENDE OCH ARBETSTEKNIK ANMÄRKNING Kurser i hantering av kedjesågar och i trädfällning erbjuds regelbundet av lant- och skogsbruksorganisationer. FARA! Fara för livshotande skador föreligger vid otillräckliga fackkunskaper! Otillräckliga fackkunskaper kan leda till allvarliga skador eller dödsfall!

Endast utbildade och erfarna personer får fälla träd och genomföra kvistning. FARA! Livsfara vid splittrat trä! Medföljande träbitar kan leda till allvarli- ga skador eller dödsfall!

Ta bort lösa träbitar och splitter från träd som ska sågas.469892_a 341 Arbetsbeteende och arbetsteknik

7.1 Fälla träd (19, 20)

Beakta följande inverkande faktorer före resp. un- der användningen:

Vid trädfällning måste man vara uppmärksam så att andra personer inte utsätts för fara, trä- det kommer i kontakt med elledningar eller materiella skador orsakas. Om ett träd kom- mer i kontakt med luftledning måste lednings- bolaget omedelbart underrättas.

Beakta även andras egendom, djur och före- mål. Dessa får inte befinna sig i riskområdet. Underrätta i händelse av olycka genast ägaren.

Säkerhetsavståndet mellan andra arbetsplat- ser eller föremål måste uppgå till minst 2½ trädlängder.

Bedöm trädets fallriktning. Avgörande för trädets fallriktning är:

trädets naturliga lutning

den största grenens läge

ensidig grenbildning

asymmetrisk växt, trädskador

vindriktning och vindstyrka

Arbeta alltid ovanför det träd som ska fällas vid lutande underlag.

Se till att det inte finns några hinder i den i förväg fastlagda reträttvägen. Reträttvägen ska ligga ca 45° snett bakåt från fallriktningen (19).

Stammen måste vara fri från annan växtlig- het, grenar och främmande föremål (t.ex. smuts, stenar, lös bark, spikar, klämmor, trå- dar osv.). För att fälla ett träd ska två riktskär och ett fäll- skär sättas.

1. Vid fäll- och kapningssnitt sätt fast fastgö-

ringsklon på ett säkert sätt i det träd som ska sågas.

2. Sätt riktskäret (20/C) först vågrätt och sedan

snett uppifrån i en vinkel på minst 45°. På så sätt förhindrar du att kedjesågen fastnar vid det andra riktskäret. Riktskäret görs så nära marken som möjligt och i den önskade fall- riktningen (20/E). Skårdjupet ska vara ca 1/4 av stammens diameter.

3. Sätt fällskäret (20/D) mittemot riktskäret ex-

akt vågrätt. Fällskäret ska göras ca 3–5 cm över det vågräta riktskäret.

4. Såga fällskäret (20/D) så djupt att det finns

en brytmån (20/F) på minst 1/10 av stam- mens diameter mellan riktskäret (20/C) och fällskäret (20/D). Denna brytmån förhindrar att trädet vrider och faller i fel riktning. När fällskäret (20/D) närmar sig brytmånen (20/F) ska trädet börja falla. Såga inte igenom bryt- månen! Om trädet börjar falla under sågningsarbetet:

Skulle trädet falla i fel riktning eller luta sig tillbaka och klämma fast kedjesågen ska fällskäret avbrytas. Driv in en kil av trä, plast eller aluminium för att öppna snittet och få trädet att falla i den önska- de fallriktningen.

Ta ut kedjesågen ur snittet, stäng av och lägg ned den.

Gå i reträttområdet.

Akta dig för nedfallande grenar och kvis- tar.

5. Om trädet inte faller, sätt i en kil i fällskäret

för att få den att falla kontrollerat. Anmärkning:Endast kilar av trä, plast eller aluminium får användas.

6. När du har avslutat sågningsarbetet ta av

hörselskyddet för att kunna höra signaler el- ler varningsrop. Insticks-, längs-, och hjärtsnitt får bara utföras av utbildade eller erfarna personer (20). FARA! Livsfara föreligger vid fallande träd! Om reträttväg saknas kan det leda till allvarliga skador eller dödsfall!

Påbörja först fällningsarbetet när en hinderfri reträttväg finns från det träd som ska fällas. FARA! Livsfara vid träd som faller okontrol- lerat! Träd som faller okontrollerat kan förorsa- ka allvarliga skador eller dödsfall!

För att garantera att trädet faller kontrollerat lämna en brytmån mel- lan riktskäret och fallskäret som är ca 1/10 av stammens diameter.

Genomför inga fällningsarbeten när det blåser.SE 342 CS 4235 Underhåll och skötsel

Med avgrening menas avtagande av grenar på redan fällda träd. Beakta följande punkter:

Stöd kedjesågen med fastgöringsklon mot stammen under arbetet.

Lämna till att börja med större nedåtriktade grenar som stöder trädet mot marken.

Kapa mindre grenar med ett snitt.

Såga systematiskt av hela raden av grenar från trädet (21/a). Börja med att såga av gre- nar som är i vägen. Såga sedan av spända grenar. Såga sist av huvudgrenen vid basen.

Såga av fritt hängande grenar ovanifrån (21/ b), inte underifrån.

Var försiktig med spända grenar och såga dessa underifrån och upp (21/c) för att förhin- dra att kedjesågen fastnar.

7.3 Kapa träd (22 – 25)

Med kapning menas att man såga upp det fällda trädet i delar. Beakta följande punkter:

Se till att du står stabilt och har en jämn för- delning av kroppsvikten på båda fötterna. Om möjligt bör stammen stödas av grenar, stavar eller kilar.

Arbeta alltid ovanför trädstammen i sluttning- ar eftersom stammen kan komma i rullning (22).

Förflytta kedjesågen så att inga kroppsdelar befinner sig i sågkedjans förlängda svängom- råde.

Sätt an fastgöringsklon alldeles bredvid snitt- kanten och vrid kedjesågen runt denna punkt. Utöva inget tryck i slutet av snittet.

För att behålla kontrollen över kedjesågen under själva genomsågningen minskar man presstrycket mot slutet av snittet utan att släppa det fasta taget om handtagen på ked- jesågen.

Se till att inte sågkedjan kommer i kontakt med marken.

När snittet är klart vänta tills sågkedjan har stannat innan du tar bort kedjesågen.

Stäng alltid av kedjesågens motor innan du går till nästa träd. Hela stammens längd ligger jäms med marken:

Såga igenom stammen ovanifrån (23/a) utan att komma i kontakt med marken. Stammen ligger med ena änden uppåt:

För att förhindra att kedjesågen fastnar och splittrar träet såga först 1/3 av stammens dia- meter underifrån (24/a), sedan resten ovani- från ned till det undre snittet (24/b). Om stammen vilar på båda ändarna: För att förhindra att kedjesågen fastnar och splitt- rar träet såga först 1/3 av stammens diameter ovanifrån (25/a) och sedan resten underifrån upp till det övre snittet (25/b). FARA! Livsfara vid kast (kickback)! Vid kast (kickback) kan redskapet ge an- vändaren livshotande skador.

Vidta ovillkorligen nedanstående åt- gärder för att undvika kast!

7.4 Såga upp redan sågat virke

Beakta följande punkter under arbetet:

Använd säkra underlag (sågbock, kilar, bal- kar).

Se till att du står stabilt och har en jämn för- delning av kroppsvikten.

Se till att inte runda trästycken kan rulla.

Påbörja alltid snittet med redan löpande såg- kedja. Starta aldrig kedjesågen när sågked- jan ligger an mot träet.

Håll inte fast träet med foten eller låt någon annan person hålla fast det.

8 UNDERHÅLL OCH SKÖTSEL

VARNING! Risk för skärskador! Fara för skärskador vid beröring av vas- sa maskindelar i rörelse liksom knivar.

Stäng alltid av maskinen före under- håll, skötsel och rengöring. Ta ut batteriet.

Bär alltid skyddshandskar under un- derhåll, skötsel och rengöring. Kedjesågen uppfyller alla gällande säkerhetsnor- mer. Reparationer får bara genomföras av kvalifi- cerad personal och endast originalreservdelar får användas.

Kontrollera slitaget efter varje användning och byt vid behov ut skadade komponenter.

Utsätt inte redskapet för väta eller fukt. Torka av plastdelar med trasa men använd vare sig rengörings- eller lösningsmedel.

Rensa kylluftsintagen om de är igensatta.469892_a 343 Underhåll och skötsel

Spruta aldrig vatten på kedjesågen och an- vänd inte högtryckstvätt.

Använd endast reservdelar som har specific- erats av tillverkaren.

8.1 Kontrollera kedjespänning

Kontrollera kedjespänningen ofta eftersom nya sågkedjor förlänger sig. Vid drifttemperatur förlänger sig sågkedjan och hänger lite lösare. ANMÄRKNING Sågkedjan är rätt spänd när:

den ligger an mot undersidan av styrskenan och kan dras runt för hand och

kan lyftas 3 - 4 mm i mitten på styr- skenan OBSERVERA! Skaderisk om sågkedjan hoppar ur! En sågkedja som inte är tillräckligt spänd kan hoppa ur under arbetet och orsaka kroppsskador.

Se till att kontrollera kedjespänning- en ofta. Kedjespänningen är otill- räcklig om drivlänkarna går utanför spåret på undersidan av styrskena.

Spänn sågkedjan på korrekt sätt så snart kedjespänningen är otillräcklig.

8.2 Slipa sågkedjan (26)

FARA! Livsfara vid kast (kickback)! Vid kast (kickback) kan kedjesågen ge användaren livshotande skador.

Slipa sågkedjan på ett korrekt sätt! ANMÄRKNING För oerfarna användare rekommenderar vi att lämna in kedjesågen till ett service- ställe för slipning av sågkedjan. För att bevara säkerheten och effektiviteten mås- te sågkedjan alltid vara välslipad. Slipning krävs när:

Sågspånen börjar likna damm.

Det krävs större kraft att såga.

Snittet inte är rakt.

Vibrationerna ökar. Om man låter utbildad kundtjänst utföra slipning- en utförs den med lämpliga verktyg för att garan- tera ett minimum av materialslitage och en jämn slipning av alla tänderna. Man kan själv slipa sågkedjan med en speciell rundfil vars diameter ska vara anpassad efter varje enskild kedjetyp (se Kapitel 8.6 "Tabell ked- jeunderhåll", sida344). Det krävs skicklighet och erfarenhet för att undvika skador på tänderna. Slipa sågkedjan:

1. Stäng av kedjesågen och ta ur batteriet.

ja i ett lämpligt skruvstäd och se till att såg- kedjan kan röras fritt.

4. Spänn sågkedjan om den är lös.

5. Montera filen i motsvarande styrning och för

in filen i tandens öppning och behåll en jämn lutning som motsvarar tandprofilen.

6. Gör endast några fildrag, uteslutande drag

framåt, och upprepa arbetsstegen på alla tänder med samma riktning (höger eller vän- ster).

7. Vänd styrskenan i skruvstädet, och upprepa

arbetsstegen på kvarvarande tänder.

8. Kontrollera att inte begränsningstanden stick-

er ut ovanför kontrollverkyget och fila av den eventuella överskjutande delen med en platt fil och rund profil.

9. Ta bort allt filspån och damm efter slipningen

och smörj sågkedjan i ett oljebad. Kedjan måste bytas ut om:

längden på tänderna är mindre än 5 mm;

Om sågtänderna slitits ned under markering- arna - om sådana finns;

mellanrummet mellan länkarna på kedjeni- tarna är för stort.

8.3 Rengöra kedjehjul och insida

Rengör kedjesågen grundligt efter varje använd- ning.

1. Ta ur batteriet och placera kedjesågen på ett

2. Skruva av skyddet på kedjekugghjulet.

3. Rengör insidan med en lämplig pensel.

4. Ta av sågkedjan och ta loss styrskenan.

5. Rengör spåren i skenan och oljehålet.SE

344 CS 4235 Underhåll och skötsel

8.4 Justera snabbspänningsanordningen

1. Ta av styrskenan (27/1): Lossa på stjärnskru-

ven (27/2) och ta av adapterplåten från styr- skenan med spännhake (27/3).

2. Vänd styrskenan i längdriktningen.

3. Sätt tillbaka adapterplåten med spännhake

på styrskenan och fixera genom att dra åt stjärnskruven.

8.5 Kontrollera, vända och smörja

styrskenan (28, 29) Kontrollera styrskenan Kontrollera regelbundet att inte styrskenan har några skador. Ta vid behov bort ojämnheter (28/1) genom nedfilning till 45° (28/2). Vändning av styrskenan För att undvika ett ensidigt slitage ska styrskenan vändas efter varje slipning eller byte av kedjan.

1. Justera snabbspänningsanordningen på styr-

skenan (se Kapitel 8.4 "Justera snabbspän- ningsanordningen (27)", sida344).

2. Vändning av styrskenan.

1. Rengör spåret i skenan (28/3) och oljehålet

2. Rengör grundligt smörjhålet (29/1) från båda

Pressa med en lämplig fettpress (29/2) in så mycket fett på båda sidorna tills fettet tränger ut på kugghjulets spetsar. Vrid samtidigt kugghjulet.

8.6 Tabell kedjeunderhåll

VARNING! Fara för svåra kroppsskador. Kedjesåg försedd med olämplig sågked- ja och styrskena kan förorsaka svåra kroppsskador.

Använd endast tillåtna sågkedjor och styrskenor. Sågkedja (styr- skena) Fildiameter Huvudvinkel Under- snittsvinkel Huvudlutnings- vinkel (55°) Djupmått Verktygets ro- tationsvinkel Verktygets lutningsvinkel Sidovinkel 90PX040X (104MLEA041) 4,5mm 30° 0° 75° 0,025" 91P045X (120SDEA041) 5/32" 30° 0° 85° 0,025" 91PX052X (140SDEA041) 5/32" 30° 0° 85° 0,025" Djupmått Fil469892_a 345 före transport

VARNING! Livsfara och fara för svåra kropps- skador. Transport av kedjesågen med löpande sågkedja kan leda till mycket svåra kroppsskador som även kan vara livsho- tande.

Bär och transportera aldrig kedjeså- gen med löpande sågkedja.

Vidta angivna åtgärder före trans- port. Vidta följande åtgärder före transport:

1. Stäng av kedjesågen och ta ur batteriet.

2. Sätt på kedjeskyddet.

3. Bär alltid kedjesågen i bygelhandtaget. Styr-

skena och sågkedja ska peka bakåt.

4. I fordon: Säkra kedjesågen så att den inte

välter och skadas och så att kedjeolja inte rinner ut. 10 FÖRVARING Rengör kedjesågen grundligt efter varje använd- ning. Förvara redskapet i ett torrt, låsbart utrym- me utom räckhåll för barn. Vid uppehåll som varar mer än 30 dagar ska föl- jande arbeten genomföras:

Stäng av kedjesågen och ta ur batteriet.

Töm tanken på sågkedjeolja.

Ta av sågkedja och styrskena, rengör och spraya med rostskyddsolja.

Rengör kedjesågen grundligt och förvara den i ett torrt utrymme. OBS! Fara för skador på kedjesågen Intorkad sågkedjeolja kan under längre lagring av utrustningen orsaka skador på oljeförande komponenter och på olje- pumpen.

Häll ur sågkedjeoljan om kedjeså- gen inte ska användas under en längre tid. 11 ÅTERVINNING Information om tyska el- och elektroniklagen (ElektroG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbygg- da måste avlägsnas före återvinningen! Åter- vinningen regleras i den särskilda batteriför- ordningen.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.

Slutanvändaren är själv ansvarig för att av- lägsna eventuella personuppgifter på den ut- rustning som ska återvinnas! Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

Försäljningsställen för elutrustning (fysisk bu- tik och online) i den mån handlaren är förplik- tigad till återtagande av varan eller erbjuder återtagande. Dessa utsagor gäller endast för maskiner som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater. Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för bat- terityp och kemiska system och beakta anvis- ningarna för en säker hantering av batterier.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet in- skränker sig till normala hushållskvantiteter. Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. An-SE 346 CS 4235 Kundtjänst/service vändning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa. Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005% kvicksilver

Cd: Batteriet innehåller mer än 0,002% kad- mium

Pb: Batteriet innehåller mer än 0,004% bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

inköpsställen för batterier

inlämningsställe inom det gemensamma åter- lämningssystemet för förbrukade batterier

ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensam- ma återlämningssystemet) Ovanstående gäller bara för apparater, som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

12 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservde- lar vänder man sig till närmaste AL-KO:s service- center. Kontaktinformation finns på internet, på adressen www.al-ko.com/service-contacts469892_a 347 Tekniska specifikationer 13 TEKNISKA SPECIFIKATIONER Kedjesåg CS 4235 Art. nr. 113616 Hastighet vid tomgång 15 – 20m/s Hastighet under arbete 7 – 20m/s Delning kedjehjul 3/8 tum Kedjebroms ja (elektrisk, PCB och bromsstång) Kedjans eftergångstid (DIN EN 60745-2-13 – 19.107) max. 0,15 sek Kedjans eftergångstid (DIN EN 50144-2-13:2001 – 18.104) max. 2 sek Aktivering av kedjan dubbel Kedjeoljetankens kapacitet 250ml Vikt med styrskena och sågkedja 3,80kg Vikt utan styrskena och sågkedja 3,15kg Överbelastningsskydd Nej Ljudnivå LwA (DIN EN ISO 3744) 108 dB(A) Ljudtrycksnivå LpA 88dB(A) K = 3,0dB(A) Vibrationsvärde (DIN EN 28662-1)* 2,5m/s

Angivet vibrationsvärde har uppmätts i provförfarande i enlighet med gällande normer och kan an- vändas för jämförelse av ett elredskap med andra.

Det angivna vibrationsvärdet kan även användas för inledande uppskattning av exponering (vibra- tionsexponering).

Vibrationsvärdet kan under daglig användning av elredskapet avvika från angivet värde beroende på hur elredskapet används och för vilket ändamål.

Försåg att minimera den belastning som orsakas av vibrationer. Exempel på åtgärder som reduce- rar vibrationsbelastning är användning av handskar under bruk av redskapet och begränsning av arbetstiden. Därvid ska man ta hänsyn till alla delar av driftcykeln (t.ex. när elredskapet är avstängt liksom perioder när det inte är avstängt men löper utan belastning).SE 348 CS 4235 Felavhjälpning Batteri 127390 Nominell spänning 36V / 42V max. Nominell kapacitet 7,5Ah Laddningstid ca 150min Laddare 127391 Nätspänning 230V (AC) Nätfrekvens 50Hz Utgångsspänning 42V (DC) Användningstemperatur 0°C – +40°C 14 FELAVHJÄLPNING OBSERVERA! Skaderisk Vassa redskapsdelar och delar i rörelse kan orsaka kroppsskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av redskapet!

Stäng av redskapet och ta ur batteriet! Störning Orsak Åtgärd Motorn går inte. Ingen batterispänning. Låt en elektriker kontrollera strömfö- rsörjningen. Överbelastningsskyddet har löst ut. Vänta tills överbelastningsskyddet återställer strömförsörjningen. Kedjebromsen är aktiverad. Lossa kedjebromsen. Styrskena och sågkedja blir för varma. Rökutveckling. Sågkedjan är för hårt spänd. Minska på kedjespänningen. Oljetanken är tom. Fyll på sågkedjeolja. Kontrollera att inte oljetanken är ska- dad Oljehålet och/eller spåret i styrskenan är smutsigt. Rengör oljehålet och spåret i styr- skenan. Motorn går men sågkedjan lö- per inte runt. Sågkedjan är för hårt spänd. Minska på kedjespänningen. Maskinfel Kontakta AL-KO:s servicecenter. Trädamm kommer ut istället för sågspån. Kedjesågen måste tryckas genom virket. Sågkedjan är slö. Slipa sågkedjan eller kontakta AL- KO:s servicecenter. Redskapet vibrerar ovanligt mycket. Maskinfel Kontakta AL-KO:s servicecenter. ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.469892_a 349 Garanti 15 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantiti- den genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällan- de lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kund- tjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring. 16 ÖVERSÄTTNING AV ORIGINAL EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de har- moniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna. Produkt Batteridriven kedjesåg Serienummer G4013022 Tillverkare AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Tyskland Befullmäktigad för dokumentation Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Tyskland Typ CS 4235 Ljudnivå EN ISO 3744 uppmätt/garanterad 103,3dB(A) / 108dB(A) EU-direktiv 2006/42/EC 2014/30/EU 2000/14/EC 2011/65/EU Bedömning av överens- stämmelse 2000/14/EG bilaga V Harmoniserade standarder EN 60745-1:2009+A11:2010 EN 60745-2-13:2009+A1:2010 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EG-typgodkännande M6A-17 12-47028 Anmält organ (2000/14/EG) TÜV Rheinland LGA Products GmbH Tillystraße 65 80339 Nürnberg Tyskland Nr 0123 Kötz, 2017-12-01 Dr. Wolfgang Hergeth Managing DirectorNO 350 CS 4235 Oversettelse av den originale bruksanvisningen

2. Les av ladetilstanden:

Gå i tilbaketrekkingsområdet.
