1.2 Symboler og signalord

Beskyttelsesbriller eller beskyttelseshjel- mens visir

større grenes placering

Service og vedligeholdelse

2.5 Symboler på redskapet

sammans med kåpan (02/3).

2.2 Mulig og påregnelig feil bruk .............. 352

3.1.4 Bruk og håndtering av elektro-

verktøyet...................................... 355

3.1.5 Bruk og håndtering av batteridre-

3.3 Årsaker til tilbakeslag, og hvordan

4.1 Montering av sverdet (02, 03).............359

4.2 Montering av sagkjedet (02, 03) .........359

5.3 Funksjonstest av kjedebrems .............361

5.3.1 Teste kjedebremsen ved avslått

motor (09) ....................................361

5.3.2 Teste kjedebremsen ved påslått

6.2 Legg på det batteridrevne belte-

6.4 Opprette spenningstilførsel (15, 16) ...362

6.5 Slå motoren av og på (17) ..................362

6.6 Teste kjedebremsen ...........................363

6.7 Øke/redusere hastigheten på sagkje-

on Detection” (07)...............................363 7 Arbeidsfremtreden og arbeidsteknikk........363

8.3 Rengjøring av innvendig rom i kjede-

Bygge om hurtiglåseinnretningen (27)..

8.5 Kontrollere, vende og smøre sverdet

Den tyske versjonen er den originale bruks- anvisningen. Alle andre språkutgaver er over- settelse av den originale bruksanvisningen.

Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.

Oppbevar bruksanvisningen alltid slik at du kan slå opp i den når du trenger informasjon om maskinen.

Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.

Symbol Betydning Symbol for bruksanvisningen

FARE! Viser til en umiddelbart farlig situasjon som fører til død eller alvorlige person- skader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personska- der hvis den ikke unngås. FORSIKTIG! Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate per- sonskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås. MERK Spesiell informasjon for bedre forståelig- het og håndtering. 2 PRODUKTBESKRIVELSE Denne bruksanvisningen beskriver en håndført elektrisk kjedesag som drives med batteri.

Kjedesagen er utelukkende bestemt til bruk i hus-, fritid-, og hageområdet. I dette området kan kjedesagen brukes til lette tresagearbeider, f.eks. til:

skjæring av skjæreved

saging av fyringsved Den batteridrevne kjedesagen kan brukes både utendørs og innendørs i lukkede rom til saging av ved på grunn av den elektriske driften. All bruk ut over hva som beskrives her, anses som ikke til- tenkt bruk. Den batteridrevne kjedesagen må bare brukes med følgende komponenter:

Lader – C150 Li, art.nr. 127391 Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, så- vel som ikke godkjent om- og påbygging, anses upassende, og har til følge at garantien ikke len- ger gjelder, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskriver seg ethvert an- svar for skader som påføres brukeren eller tredje- part.NO 352 CS 4235 Produktbeskrivelse FORSIKTIG! Fare for skader pga. ikke tiltenkt bruk! Når det sages trevirke med fremmedle- gemer eller andre stoffer med kjedesa- gen, kan det oppstå skader.

Bruk kjedesagen bare til lette tresa- gearbeider.

Undersøk trevirket for fremmedlege- mer, f.eks. spiker, skruer, beslag før saging.

2.2 Mulig og påregnelig feil bruk

Sag ikke av grener som befinner seg direkte over eller i spiss vinkel fra brukeren eller an- dre personer.

Driv ikke apparatet i eksplosjonsfarlig miljø.

Også ved forskriftsmessig bruk av apparatet fin- nes det en viss restfare som ikke kan utelukkes. Følgende farer kan ikke utelukkes som følge av apparatets type og konstruksjon.

Plutselig og utforutsett bevegelse av sverdet (kuttfare).

Løsning av deler av kjedet (fare for kutt/ska- der).

Løsning av deler på trevirket som behandles.

Nedsatt hørsel under arbeid uten bruk av hørselsvern.

2.4 Sikkerhets- og beskyttelsesanordninger

ADVARSEL! Fare for alvorlige personskader pga. manipulerte sikkerhets- og verneinn- retninger På grunn av manipulering av sikkerhets- og verneinnretninger kan alvorlige per- sonskader oppstå ved arbeidet med kje- desagen.

Aldri sett sikkerhets- og verneinnret- ninger ut av funksjon!

Arbeid bare med kjedesagen når al- le sikkerhets- og verneinnretningene fungerer riktig.

2.4.1 Bruksbeskyttelse

Hvis brukeren gir gass flere ganger etter hver- andre, kobles kjedesagen ut i noen sekunder for å beskytte elektronikken og sagkjedet. I dette til- fellet vent til kjedesagen kan slås på igjen.

Kjedesagen er utstyrt med en overlastbeskyttelse som slår av ved overbelastning. Etter en kort avkjølingsfase kan kjedesagen slås på igjen.

Driv apparatet bare med det angitte batteriet. MERK Batteri, lader og beltesystem er ikke med i leveringsomfanget, og må derfor kjøpes i tillegg. Kontroller om alle komponentene er levert etter utpakking.

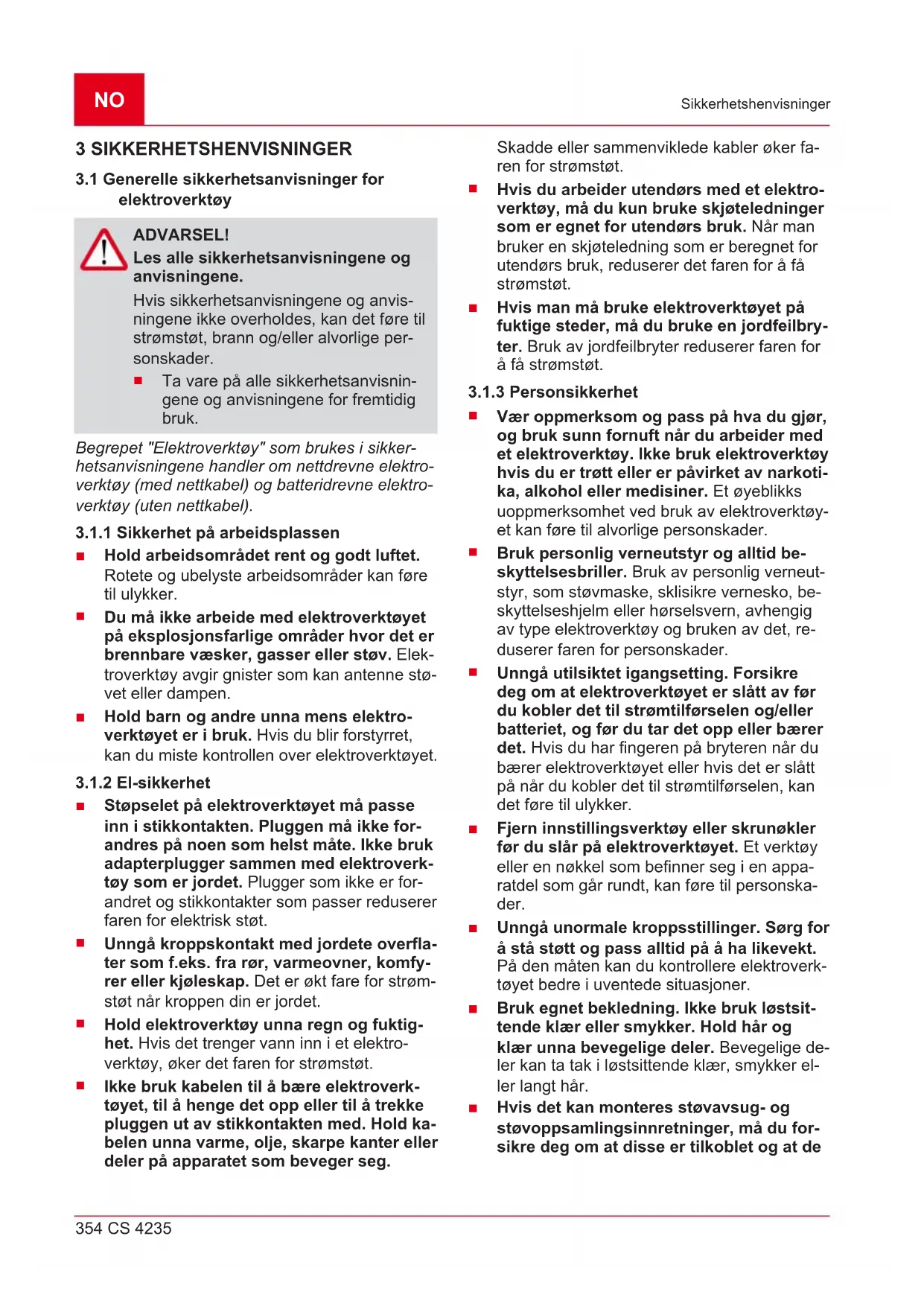

elektroverktøy ADVARSEL! Les alle sikkerhetsanvisningene og anvisningene. Hvis sikkerhetsanvisningene og anvis- ningene ikke overholdes, kan det føre til strømstøt, brann og/eller alvorlige per- sonskader.

Ta vare på alle sikkerhetsanvisnin- gene og anvisningene for fremtidig bruk. Begrepet "Elektroverktøy" som brukes i sikker- hetsanvisningene handler om nettdrevne elektro- verktøy (med nettkabel) og batteridrevne elektro- verktøy (uten nettkabel).

3.1.1 Sikkerhet på arbeidsplassen

Hold barn og andre unna mens elektro- verktøyet er i bruk. Hvis du blir forstyrret, kan du miste kontrollen over elektroverktøyet.

Støpselet på elektroverktøyet må passe inn i stikkontakten. Pluggen må ikke for- andres på noen som helst måte. Ikke bruk adapterplugger sammen med elektroverk- tøy som er jordet. Plugger som ikke er for- andret og stikkontakter som passer reduserer faren for elektrisk støt.

Unngå kroppskontakt med jordete overfla- ter som f.eks. fra rør, varmeovner, komfy- rer eller kjøleskap. Det er økt fare for strøm- støt når kroppen din er jordet.

Hold elektroverktøy unna regn og fuktig- het. Hvis det trenger vann inn i et elektro- verktøy, øker det faren for strømstøt.

Ikke bruk kabelen til å bære elektroverk- tøyet, til å henge det opp eller til å trekke pluggen ut av stikkontakten med. Hold ka- belen unna varme, olje, skarpe kanter eller deler på apparatet som beveger seg. Skadde eller sammenviklede kabler øker fa- ren for strømstøt.

Hvis du arbeider utendørs med et elektro- verktøy, må du kun bruke skjøteledninger som er egnet for utendørs bruk. Når man bruker en skjøteledning som er beregnet for utendørs bruk, reduserer det faren for å få strømstøt.

Hvis man må bruke elektroverktøyet på fuktige steder, må du bruke en jordfeilbry- ter. Bruk av jordfeilbryter reduserer faren for å få strømstøt.

Vær oppmerksom og pass på hva du gjør, og bruk sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy hvis du er trøtt eller er påvirket av narkoti- ka, alkohol eller medisiner. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy- et kan føre til alvorlige personskader.

Bruk personlig verneutstyr og alltid be- skyttelsesbriller. Bruk av personlig verneut- styr, som støvmaske, sklisikre vernesko, be- skyttelseshjelm eller hørselsvern, avhengig av type elektroverktøy og bruken av det, re- duserer faren for personskader.

Unngå utilsiktet igangsetting. Forsikre deg om at elektroverktøyet er slått av før du kobler det til strømtilførselen og/eller batteriet, og før du tar det opp eller bærer det. Hvis du har fingeren på bryteren når du bærer elektroverktøyet eller hvis det er slått på når du kobler det til strømtilførselen, kan det føre til ulykker.

Unngå unormale kroppsstillinger. Sørg for å stå støtt og pass alltid på å ha likevekt. På den måten kan du kontrollere elektroverk- tøyet bedre i uventede situasjoner.

Hvis det kan monteres støvavsug- og støvoppsamlingsinnretninger, må du for- sikre deg om at disse er tilkoblet og at de469892_a 355 Sikkerhetshenvisninger blir brukt riktig. Bruk av støvavsug kan re- dusere farer på grunn av støv.

3.1.4 Bruk og håndtering av

Trekk støpslet ut av stikkontakten og/eller ta ut batteriet før du foretar innstillinger på apparatet, før du bytter tilbehørsdeler eller legger bort apparatet. Disse forholds- reglene hindrer at elektroverktøyet starter utilsiktet.

Oppbevar ubrukte elektroverktøy utilgjen- gelig for barn. Personer som ikke er kjent med denne maskinen eller som ikke har lest anvisningene må ikke bruke den. Elektroverktøy er farlige når de brukes av uerfarne personer.

Vær nøye når du steller med elektroverk- tøyene. Kontroller at bevegelige deler fun- gerer feilfritt og ikke er i klem, og om deler er brukket eller skadet, slik at det påvirker funksjonen til elektroverktøyet. Sørg for at skadde deler blir reparert før apparatet tas i bruk. Mange ulykker skyldes dårlig vedlike- hold av elektroverktøyet.

Sørg for at skjæreverktøy holdes skarpe og rene. Vedlikeholdte skjæreverktøy med skarpe egger kommer ikke så lett i klem og er lettere å føre.

Bruk elektroverktøy, tilbehør, bruksverk- tøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsbetingelsene og ar- beidet som skal utføres. Hvis elektroverk- tøyet brukes til andre ting enn det det er be- regnet for, kan det føre til farlige situasjoner.

3.1.5 Bruk og håndtering av batteridrevet

Bruk kun batterier som er beregnet til det- te i elektroverktøy. Bruk av andre batterier kan føre til personskader og brannfare.

Hold batteriet som ikke er i bruk unna bin- ders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan fø- re til at kontaktene blir forbikoblet. En kort- slutning mellom batterikontaktene kan føre til forbrenninger eller brann.

Elektroverktøyet skal repareres av kvalifi- sert fagpersonell og bare med originale reservedeler. På den måten kan du være sikker på at sikkerheten til apparatet blir opp- rettholdt.

Hold alltid kjedesagen med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Hvis sagen holdes omvendt er det økt risiko for skader. Sagen skal ikke brukes slik.

Elektroverktøyet må bare holdes på de isolerte håndtakene fordi sagkjedet kan komme i kontakt med skjulte ledninger. Sagkjeder som berører en spenningsførende leder, gjør metalldelene til elektroverktøyet spenningsførende og kan utsette brukeren for et elektrisk støt.

Bruk vernebriller og hørselvern. Øvrig ver- neutstyr for hode, hender, ben og føtter anbefales. Passende verneklær reduserer faren for skader fra sponmateriale og utilsik- tet berøring av sagkjedet.

Når du sager over en gren som står under spenning, kan du regne med at den slår tilbake. Når spenningen i treet løsner, kan grenen treffe brukeren og/eller føre til at man mister kontroll over kjedesagen.

Vær spesielt forsiktig ved saging i under- skog eller i unge trær. Det tynne materialet kan hekte seg opp i sagkjedet og slå tilbake på deg eller få deg ut av likevekt.

Bær kjedesagen i det fremre håndtaket i avslått tilstand og med sagkjedet vendt bort fra kroppen. Sett alltid beskyttelses- dekslet på kjedesagen ved transport eller oppbevaring. Varsom håndtering av kjedes- agen reduserer sannsynligheten for utilsiktet berøring med det roterende sagkjedet.

Følg anvisningene for smøring, kjedes- tramming og bytte av tilbehør. Et feilaktig strammet eller smurt kjede kan ryke eller øk- te faren for tilbakeslag.

Hold håndtakene tørre og fri for olje og fett. Fettete og oljete håndtak glipper og fører til at man mister kontrollen.

Sag bare i tre. Kjedesagen må ikke brukes til arbeid den ikke er beregnet for. Eksem- pler: Ikke bruk kjedesagen til å sage i plast, murverk eller byggmaterialer som ikke er av tre. Bruk av kjedesagen til arbeid den ikke er beregnet for kan føre til farlige si- tuasjoner.

3.3 Årsaker til tilbakeslag, og hvordan man

unngår dem Tilbakeslag kan inntreffe dersom tuppen av sver- det berører en gjenstand eller dersom treet bøyer seg og sagkjedet kommer i klem i snittet. Berøring med tuppen av sverdet kan i mange til- felle føre til en brå reaksjon bakover, slik at sver- det slås opp og mot brukeren. Hvis kjedet kommer i klem på oversiden av sver- det, kan sverdet bli slått raskt tilbake mot bruke- ren. Begge disse reaksjonene kan føre til at du mister kontroll over sagen og blir påført alvorlige skader. Stol ikke utelukkende på sikkerhetsinnretningene som er innebygd i sagen. Som bruker av kjedes- ag bør du ta ulike forholdsregler for å kunne ar- beide uten uhell og skader. Et tilbakeslag skyldes feilaktig bruk av maskinen. Det kan forhindres ved egnede forsiktighetsre- gler, som beskrevet her:

Unngå en unormal kroppsstilling, og sag aldri over skulderhøyde. Dermed unngås utilsiktet berøring med sverdspissen, og man får bedre kontroll over sagen i uventede situ- asjoner.

Bruk alltid reservesverd og sagkjeder som er foreskrevet av produsenten. Feil reser- veskinne og sagkjede kan føre til at kjedet ry- ker, og øker faren for tilbakeslag.

Følg produsentens anvisninger for sliping og vedlikehold av kjedet. For lav dybdebe- grenser øker faren for tilbakeslag.

3.4 Sikkerhetsanvisninger for batteriet

Dette avsnittet nevner alle grunnleggende sikker- hets- og varselhenvisningene som skal følges ved bruk av batteriet. Les alle anvisningene!

Bruk batteriet bare forskriftsmessig, dvs. for batteridrevne apparater fra AL-KO. Lad batte- riet bare med angitt AL-KO-lader.

Pakk et nytt batteri først ut av originalembal- lasjen når det skal brukes.

Batteriet lades helt opp før første gangs bruk, og bruk da alltid den angitte laderen. Over- hold angivelsene i denne bruksanvisningen vedrørende opplading av batteriet.

Utsett ikke batteriet for våte omgivelser eller fuktighet når det brukes i apparatet.

Ikke utsett batteriet for støt eller kast.

Batteriet må ikke brukes tilsmusset eller vått. Før bruk av batteriet rengjør og tørk av batte- riet med en tørr, ren klut.

Hold oppladde batterier som ikke er i bruk på avstand fra metallgjenstander for å unngå kortslutning (f.eks. binders, mynter, spiker, skruer). Det kan oppstå forbrenninger eller brann på grunn av kortslutning.

Ikke åpne, ødelegg eller demonter batteriet. Det er fare for strømstøt og kortslutning.

Ved ufagmessig bruk og skadet batteri kan det komme ut damp og elektrolyttvæske. Rommet skal luftes tilstrekkelig, og ved pla-469892_a 357 Sikkerhetshenvisninger ger skal lege oppsøkes. Hvis du kommer i kontakt med elektrolytt- væske, vask den grundig av og skyll øyne straks med rikelige mengder vann. Oppsøk deretter lege.

Dette batteriet må ikke brukes av uvedkom- mende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruksjoner om hvordan batteriet skal bru- kes av denne. Uautoriserte personer er f.eks.:

Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med batteriet.

Batteriet må ikke bli stående i laderen hele ti- den. Ta batteriet ut av laderen ved lengre oppbevaring.

Fjern batteriet fra apparatene når disse ikke lenger skal brukes.

Dette avsnittet nevner alle grunnleggende sikker- hets- og varselhenvisningene som skal følges ved bruk av laderen. Les alle anvisningene!

Før bruk skal hele apparatet, spesielt nettka- bel og batterisporet, kontrolleres for skader. Apparatet må bare brukes i feilfri tilstand.

Driv ikke apparatet i eksplosjons- og brann- farlige omgivelser.

Still alltid laderen opp på et godt ventilert sted på et underlag som ikke er brennbart, etter- som laderen blir varm under ladingen. Lufte- åpningene og apparatet må ikke tildekkes.

Før laderen kobles til, forsikre deg om at nettspenningen som angis under tekniske da- ta tilsvarer den tilgjengelige spenningen.

Bruk bare nettkabelen til tilkobling av laderen, ikke til andre apparater. Bær ikke laderen ved å holde i nettkabelen. Trekk ikke strømstøps- let ut av stikkontakten ved å trekke i nettka- belen.

Beskytt nettkabelen mot varme, olje og skar- pe kanter slik at den ikke påføres skader.

Laderen og batteriet må ikke brukes tilsmus- set eller våt. Før bruk rengjør og tørk av ap- paratet og batteriet.

Ikke åpne lader eller batteri. Det er fare for strømstøt og kortslutning.

For din egen sikkerhets skyld må du sørge for at apparatet kun blir reparert av kvalifiser- te fagfolk og at det kun blir brukt originale re- servedeler.

Apparatet må ikke brukes av uvedkommende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruk- sjoner om hvordan apparatet skal brukes av denne. Uautoriserte personer er f.eks.:

Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med apparatet.

Tørk av apparatene som ikke brukes, og opp- bevar dem på et lukket sted. Uvedkommende personer og barn må ikke ha adgang til appa- ratet.

Følg landsspesifikke sikkerhetsforskrifter, f.eks. fra yrkesorganisasjoner, HMS-myndig- heter eller arbeidstilsynet.

Hold arbeidsområdet fritt for gjenstander (f.eks. avsagde deler) – fare for å snuble.

Brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.

Ungdom under 16 år eller personer som ikke kjenner til bruksanvisningen skal ikke bruke maskinen.

Følg de landsspesifikke bestemmelsene for når du kan bruke kjedesagen. Brukstidene for kjedes- ager kan være begrenset av nasjonale eller loka- le forskrifter.

3.6.3 Vibrasjonsbelastning

ADVARSEL! Fare pga. vibrasjon Den faktiske vibrasjonsemisjonsverdien ved bruk av apparatet kan avvike fra produsentens angitte verdi. Ta hensyn til følgende faktorer som kan påvirke den- ne før og under bruken:

Kuttes eller bearbeides materialet på riktig måte?

Befinner apparatet seg i en god stand for bruk?

Er skjæreverktøyet riktig slipt, eller det riktige skjæreverktøyet montert?

Er håndtakene og ev. vibrasjons- håndtakene montert, og er disse godt festet til apparatet?

Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.

På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.

Belastningsgraden pga. vibrasjon er avhen- gig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsva- rende arbeidspauser. Dermed reduseres vi- brasjonsbelastningen over hele arbeidstiden vesentlig.

Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløps- problemer ("hvite fingre"). For å redusere risi- koen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer (ca. under 10°C) øker faren.

Legg inn lengre pauser i løpet av arbeidsda- gen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjo- ner, fordeler over flere dager.

Hvis det fastslås ubehagelig følelse eller mis- farging av hud under bruk av apparatet, av- bryt straks arbeidet. Legg inn tilstrekkelige ar- beidspauser. Uten tilstrekkelige arbeidspau- ser kan det oppstå et hånd-arm-vibrasjons- syndrom.

Minimer risikoen for å bli utsatt for vibrasjo- ner. Stell apparatet i henhold til anvisningene i bruksanvisningen.

Hvis apparatet brukes hyppig, kontakt for- handler for å anskaffe deg antivibrasjonstilbe- hør (f.eks. håndtak).

Sett opp en arbeidsplan slik at vibrasjonsbe- lastningen kan begrenses.

3.6.4 Støybelastning

En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.

3.6.5 Arbeider med kjedesagen

ADVARSEL! Fare for alvorlige skader. Når en ufullstendig montert kjedesag brukes, kan det oppstå alvorlige person- skader.

Utfør en visuell kontroll før bruk for å kontrollere om kjedesagen er full- stendig og at den ikke inneholder skadde eller slitte komponenter. Sik- kerhets- og beskyttelsesanordninger må være intakte.469892_a 359 Montering ADVARSEL! Fare for personskader pga. at kjedes- agen starter utilsiktet Utilsiktet start av kjedesagen kan føre til alvorlige personskader. Fjern derfor bat- teri ved

kontroll-, innstillings- og rengjørings- arbeider

forlatelse av kjedesagen

vedlikeholds- og reparasjonsarbei- der

Unngå kontakt med metallgjenstander som befinner seg i jorden eller er forbundet med denne på en strømførende måte.

Hørselsvern (f.eks. øreplugger), spesielt ved en daglig arbeidstid på over 2,5 timer

Vernebriller eller visiret til hjelmen

Faste arbeidshansker

Ikke bruk kjedesagen over skulderhøyden si- den det ikke er mulig å håndtere den sikker da.

Slå av motoren og sett på kjedebeskyttelsen når du skifter arbeidssted.

Legg kjedesagen bare ned når den er slått av.

Ikke bruk kjedesagen til å løfte eller flytte tre.

Stammer som er tykkere enn sverdlengen skal bare kuttes av fagpersonale.

Sett sagen bare til kuttet når den går, start al- dri kjedesagen mens sagkjedet hviler på ma- terialet som skal sages.

Sørg for at ingen kjedeolje kommer i jords- monnet.

Ikke gjennomfør sagarbeider ved regn, snø eller storm.

Aldri sett sikkerhets- og beskyttelsesanord- ninger ut av funksjon. 4 MONTERING ADVARSEL! Fare for alvorlige skader. Når en ufullstendig montert kjedesag brukes, kan det oppstå alvorlige person- skader.

Bruk vernehansker ved montering av sagkjedet og sverdet.

4.1 Montering av sverdet (02, 03)

1. Trekk kjedebremsbøylen (02/1) til bøylehånd-

taket (02/a) slik at kjedebremsen løsnes.

2. Drei sentrallåsen (02/2) mot urviseren, og ta

av sammen med dekslet (02/3).

3. Sett sverdet (03/1) på styrebolten (03/2) og

skyv så lang bakover til sagkjedet lar seg montere.

4.2 Montering av sagkjedet (02, 03)

1. Legg sagkjedet på kjedetannhjulet (03/3) og

legg inn i sporet på sverdet (03/1).

2. Før sagkjedet rundt topptrinsen på sverdet.

Sagkjedet må henge litt ned på undersiden av sverdet.

3. Sett på dekselet(02/3), og trekk sentrallåsen

MERK Sagkjedet er riktig spent når det:

ligger inntil undersiden av sverdet og kan trekkes gjennom for hånd

1. Kontroller hvordan sagkjedet sitter for å forsi-

kjedet er strammet riktig, slik det er beskrevet ovenfor (05/b).

FORSIKTIG! Brannfare ved lading! På grunn av oppvarming av laderen er det fare for brann når den settes på lett antennelig underlag og når den ikke ventileres tilstrekkelig.

fra nettspenningen (06/b).469892_a 361 Igangsetting

5.2 Fyll på sagkjedeolje (08)

ADVARSEL! Fare for skader på kjedesagen Kjedesagen får alvorlige skader hvis det er for lite eller ikke sagkjedeolje i det he- le tatt på tanken, eller hvis denne er tør- ket inn/klebrig. Uttørket/sammenklebet sagkjedeolje kan føre til skader på olje- førende komponenter og oljepumpen. En skade oppstår også hvis det brukes gammel olje. Bruk av gammel olje fører til miljøskader!

Fyll sagkjedeolje på tanken når sa- gen tas i bruk.

Fyll tanken opp med sagkjedeolje på nytt senest ved hvert batteriskifte. Sagkjedet og sverdet blir under drift kontinuerlig forsynt med olje av et automatisk oljesystem. Sagkjedeoljen beskytter mot korrosjon og tidlig slitasje. Det må alltid være nok sagkjedeolje i tan- ken for å smøre sagkjedet tilstrekkelig. Bruk kun miljøvennlig, biologisk nedbrytbart kvali- tets-sagkjedeolje til smøring av sverd og sagkje- de, og transporter og lagre i godkjente og merke- de beholdere. Kontroller oljenivået før arbeidet begynner og ved batteriskifte, og fyll på sagkjedeolje etter behov:

2. Fyll på sagkjedeolje via påfyllingsstussen

5.3 Funksjonstest av kjedebrems

Kjedesagen har en manuell kjedebremse som evt. kan utløses ved et tilbakeslag (kickback) fra kjedebremsbøylen. Ved utløsing av kjedebremsen stopper kjedesa- gen og motoren slagaktig. FARE! Livsfare pga. uforsvarlig håndtering! På grunn av uforsiktige og uforutsette bevegelser av kjedesagen forårsakes de alvorligste personskader og død.

Arbeid sikkerhetsbevisst og med høy grad av oppmerksom med kje- desagen.

Ikke trykk noen brytere når du løsner kjedebremsen. ADVARSEL! Livsfare og fare for de alvorligste per- sonskader ved defekt kjedebrems Hvis kjedebremsen ikke fungerer, kan det f.eks. ved et tilbakeslag (Kickback) oppstå de alvorligste personskader og død av det roterende sagkjedet.

Test kjedebremsen før hver gang du begynner å arbeide.

5.3.1 Teste kjedebremsen ved avslått motor

2. For å løsne kjedebremsen trekk kjede-

bremsbøylen (09/1) i retning av bøylehåndta- ket (09/2) (09/a). Sagkjedet kan trekkes rundt for hånd.

3. Trykk kjedebremsbøylen (09/1) framover for

å slå på kjedebremsen (09/b). Sagkjedet må ikke kunne trekkes rundt.

5.3.2 Teste kjedebremsen ved påslått motor

(09) MERK Løsne kjedebremsen før hver gang du slår på kjedesagen.

1. Hold kjedesagen sikkert og fast i bøylehånd-

taket og på det bakre håndtaket.

2. Trekk kjedebremsbøylen (09/1) i retning av

bøylehåndtaket (09/2) (09/a), og løsne da kjedebremsen.

4. Trykk kjedebremsbøylen (09/1) framover (09/

Vær oppmerksom på nasjonale forskrifter for driftstider.

Hold fast det bakre håndtaket med høyre og bøylehåndtaket med venstre hånd.

Ikke bruk kjedesagen når:

Fremgangsmåte se Kapittel 5.2 "Fyll på sagkje- deolje (08)", side361. ADVARSEL! Fare for skader på kjedesagen Kjedesagen får alvorlige skader hvis det er for lite eller ikke sagkjedeolje i det he- le tatt på tanken, eller hvis denne er tør- ket inn/klebrig. Uttørket/sammenklebet sagkjedeolje kan føre til skader på olje- førende komponenter og oljepumpen. En skade oppstår også hvis det brukes gammel olje. Bruk av gammel olje fører til miljøskader!

Kontroller før hver gang arbeidet be- gynner om det finnes nok sagkjede- olje i tanken.

Fyll på sagkjedeolje ved lavt oljeni- vå.

6.2 Legg på det batteridrevne beltesystemet

(10) til (13) Legg på det batteridrevne beltesystemet i sam- svar med bildene (10) til (13).

1. Trykk og hold utløsertasten (14/3) på batteri-

6.4 Opprette spenningstilførsel (15, 16)

(15/1) justeres på føringstappene og førings- sporet til støpslet til det batteridrevne belte- systemet (15/2), og dreies noe med urviseren inntil låse- og utløserbryteren (15/3) går hør- bart i lås.

2. Det andre støpslet til forbindelseskabelen

(16/1) justeres på føringstappene og førings- sporet til støpslet til koblingskontakten (16/2), skyves inn i koblingskontakten (16/a), og dreies noe med urviseren inntil låse- og utlø- serbryteren (16/3) går hørbart i lås. Demontering av forbindelseskabelen

1. Dra låse- og utløserbryteren (15/3) bakover

(15/b), vri støpslet noe mot venstre og trekk det ut (15/c).

2. Dra låse- og utløserbryteren (16/3) bakover,

vri støpslet noe mot venstre og trekk det ut (16/b) av koblingskontakten til apparatet (16/2).

6.5 Slå motoren av og på (17)

FORSIKTIG! Fare for hørselskader! Under driften av kjedesagen oppstår sterk støy som kan fremkalle hørsels- skader.

Bruk hørselsvern under arbeidet med kjedesagen. MERK Løsne kjedebremsen før hver gang du slår på kjedesagen.469892_a 363 Arbeidsfremtreden og arbeidsteknikk Slå på motoren:

3. Trykk og hold gasshendelen (17/2) inne.

4. Slipp sperreknappen (17/1). Du trenger ikke

å holde sperreknappen trykt etter at kjedesa- gen har startet. Sperreknappen skal bare hin- dre at kjedesagen starter utilsiktet. Slå av motoren:

Fremgangsmåte se Kapittel 5.3 "Funksjonstest av kjedebrems", side361. ADVARSEL! Livsfare og fare for de alvorligste per- sonskader ved defekt kjedebrems Hvis kjedebremsen ikke fungerer, kan det f.eks. ved et tilbakeslag (Kickback) oppstå de alvorligste personskader og død av det roterende sagkjedet.

Test kjedebremsen før hver gang du begynner å arbeide.

6.7 Øke/redusere hastigheten på sagkjedet

[Eco-Mode/Power-Mode-funksjon] (18) Med Eco-Mode/Power-Mode-funksjonen kan du øke eller redusere hastigheten på sagkjedet etter ønske. Ved høyere hastighet (Power-Mode) re- duseres driftstiden til batteriet.

1. Trykk på knappen (18/1). LED-en (18/2) lyser

når Power-Mode er slått på.

2. Trykk en gang til på knappen (18/1) for å slå

av Power-Mode. Dersom apparatet slås av og så på igjen, starter det med den siste innstillingen som ble valgt.

Blinker gjentatte ganger 1x: feilen kan tas hånd om, f.eks. for høy eller for lav tempera- tur.

Blinker gjentatte ganger 2x: Maskinvarefeil, f.eks. batteri- et er defekt. Grønn (07/2) Lyser: Batteriet er ladet til >0%. Grønn (07/3) Lyser: Batteriet er ladet til >25%. Grønn (07/4) Lyser: Batteriet er ladet til >50%. Grønn (07/5) Lyser: Batteriet er ladet til >75%. Under lading blinker den grønne lysdioden for ak- tuell ladetilstand. De grønne lysdiodene for lavere ladetilstander lyser kontinuerlig. Batteriets driftstid Hvis batteriets driftstid reduseres betydelig til tross for at det er fulladet, er batteriet oppbrukt og må byttes i et nytt originalbatteri. 7 ARBEIDSFREMTREDEN OG ARBEIDSTEKNIKK MERK Landbrukets yrkesorganisasjoner gir regelmessig kurs i omgang med kjedes- ager og trefelling. FARE! Livsfare pga. utilstrekkelig fagkunn- skap! Ikke tilstrekkelig fagkunnskap kan føre til alvorlige skader eller dødsulykker!

Kun opplærte og erfarne personer får felle og avgrene trær.NO 364 CS 4235 Arbeidsfremtreden og arbeidsteknikk FARE! Livsfare pga. tre som splintrer! Trespon som har blitt dratt med av sa- gen kan føre til alvorlige skader og død!

Ta bort løs spon og tresplinter fra deler som skal sages.

Vær oppmerksom andres eiendom, dyr eller gjenstander. Disse må ikke befinne seg i fa- reområdet. Informer eier umiddelbart ved skader.

Sikkerhetsavstanden mellom andre arbeids- plasser eller gjenstander skal være minst 2½ trelengder.

Vurder fallretningen til treet. Følgende er av betydning for hvilken vei treet faller:

flatt eller skrånende underlag

vindretning og vindhastighet

Jobb alltid overfor treet som skal felles i heng.

Forsikre deg om at det er ingen hinder i tilba- ketrekkingsveien som er bestemt på forhånd. Tilbaketrekkingsveien skal gå ca. 45° på skrått bakover i forhold til fallretningen (19).

Stammen må være fri for kratt, grener og fremmedlegemer (f.eks. smuss, steiner, løs bark, spiker, klemmer, tråd etc.). Det kreves to styreskjær og et felleskjær for å fel- le et tre.

1. Plasser barkstøtten sikkert på veden som

skal kuttes ved styre- og felleskjæret.

2. Sag først styreskjæret (20/C) vannrett, og

deretter på skrå ovenfra med en vinkel på minst 45°. Dette hindrer at kjedesagen blir klemt fast når felleskjæret lages. Styreskjæ- ret må være så nær bakken og ønsket fallret- ning (20/E) som mulig. Skjæresdybden bør være omtrent 1/4 av stammens diameter.

3. Skjær ut felleskjæret (20/D) nøyaktig horison-

talt overfor styreskjæret. Felleskjæret må i sages i en høyde på 3-5 cm over det vannret- te styreskjæret.

4. Sag felleskjæret (20/D) så dyp at en bruddlist

(20/F) på minst 1/10 av stammediameteren forblir mellom styreskjæret og (20/C) og fel- leskjæret (20/D). Denne bruddlisten hindrer at treet dreier seg og faller i feil retning. Når felleskjæret (20/D) nærmer seg bruddlisten (20/F) burde treet starte å falle. Sag ikke gjennom bruddlisten! Dersom treet faller mens du sager:

Dersom treet muligens faller i feil retning, eller heller bakover eller klemmer inn sa- gen skal felleskjæret avbrytes. Driv inn kiler av tre, plast eller aluminium for å åp- ne skjæret og for å legge om treet til øn- sket fallretning.

Trekk kjedesagen straks ut av skjæret, slå den av og legg den ned.

Pass på fallende grener og kvister.

5. Hvis treet blir stående, får man dette til å falle

kontrollert ved å sette inn kiler i felleskjæret. Merk:Bruk kun kiler av tre, plast eller alumi- nium.

6. Ta straks av hørselvernet når sagarbeidet er

unnagjort og vær oppmerksom på signaler el- ler varselrop. Sag innover, på langs og hjertekutt bør bare utfø- res av erfarne eller opplærte personer (20). FARE! Livsfare pga. fallende tre! Hvis det ikke er mulig å trekke seg tilba- ke når et tre faller, kan det komme til meget alvorlige skader eller dødsfall!

Start først med fellingsarbeidet når du er sikker på at du kan trekke deg tilbake fra treet som skal felles.469892_a 365 Arbeidsfremtreden og arbeidsteknikk FARE! Livsfare pga. ukontrollert fallende tre! Ukontrollert fallende trær kan føre til me- get alvorlige skader eller dødsulykker!

For å garantere at treet faller kon- trollert må en bruddlist beholdes mellom felleskjæret og styreskjæret som er omtrent 1/10 av stamdiame- teren.

Ikke utfør noen fellingsarbeider i vind.

Under beskjæring forstår man kutting av grener av det felte treet. Overhold da punktene neden- for:

Støtt kjedesagen med barkstøtten under ar- beidet mot trestammen.

La større grener som er rettet nedover og støtter treet være på plass inntil videre.

Sag grenene av treet systematisk og i rekke- følge (21/a). Sag først av grener som hindrer deg. Sag deretter av grenser som forårsaker spenninger. Sag av hovedgrenen på stam- men til slutt.

Vær oppmerksom på grener under spenning og sag disse nedenfra og opp (21/c) for å unngå at kjedesagen setter seg fast.

7.3 Avkorting av treet (22–25)

Under avkorting forstår man oppdeling av det fel- te treet i stykker. Overhold da punktene nedenfor:

Sørg for stabilt fotfeste og jevn fordeling av kroppsvekten på begge føttene. Hvis det er mulig, skal det legges grener, bjelker eller ki- ler under stammen, og støttes opp.

Ved heng bør du alltid stå ovenfor trestam- men under arbeidet da trestammen kan rulle bort (22).

Før kjedesagen slik at ingen kroppsdeler be- finner seg i det forlengede svingningsområ- det for sagkjedet.

Sett på barkstøtten direkte ved siden av skjærekanten og la kjedesagen rotere rundt dette punktet. Ikke utøv noe trykk på slutten av skjæret.

For å beholde full kontroll over kjedesagen i det øyeblikket du sager gjennom, reduser presset mot slutten av kuttet uten å løsne det faste grepet i håndtakene på kjedesagen.

Vær oppmerksom på at sagkjedet ikke berø- rer bakken.

Slå alltid av motoren til kjedesagen før du går videre til neste tre. Hele treet ligger jevnt på bakken:

For å hindre at kjedesagen klemmes fast el- ler at treet splinter bør du først sage 1/3 av stamdiameteren nedenfra (24/a), og deretter sage resten ovenfra til dybden til det nedre kuttet (24/b). Trestammen ligger på bakken med begge ender: For å hindre at kjedesagen klemmes fast eller at treet splinter bør du først sage 1/3 av stamdiame- teren ovenfra (25/a), og deretter sage resten ovenfra til dybden til det øvre kuttet (25/b). FARE! Livsfare pga. tilbakeslag (Kickback)! Ved et tilbakeslag (Kickback) av appara- tet kan brukeren bli livstruende skadet.

Overhold tiltakene for unngåelse av et tilbakeslag.

Bruk sikkert skjæreunderlag (sagbukk, kile, bjelke).

Sørg for at du står stødig og har fordelt kroppsvekten jevnt.

Sikre tømmer mot å vri seg.

Sett sagkjedet bare til kuttet når det går. Slå aldri på kjedesagen mens sagkjedet hviler på materialet som skal sages.

ADVARSEL! Fare for kuttskader Fare for kuttskader ved inngripen i skar- pe og bevegelige apparatdeler samt i skjæreverktøyet.

Slå alltid av apparatet før vedlike- holds-, pleie- og rengjøringsarbei- der. Ta ut batteriet.

Bruk alltid vernehansker ved vedli- keholds-, stelle- og rengjøringsarbei- der. Kjedesagen er i overensstemmelse med alle gjel- dende sikkerhetsstandarder. Reparasjoner skal kun gjøres av kvalifisert fagpersonale og da kun ved bruk av originale reservedeler.

Ikke utsett apparatet for fukte. Rengjør plast- deler med en klut. Bruk ikke rengjørings- eller løsningsmidler nå du gjør dette.

Rengjør kjøleluftåpningene når disse er blok- kert.

Spray ikke kjedesagen med vann, og bruk ikke høytrykksspyler.

Kontroller kjedespenningen ofte siden nye sag- kjeder øker i lengden. Ved driftstemperatur forlenger sagkjedet seg og henger ned. MERK Sagkjedet er riktig spent når det:

ligger inntil undersiden av sverdet og kan trekkes gjennom for hånd

kan løftes ca. 3–4 mm opp på midt- en av sverdet FORSIKTIG! Fare for skade når sagkjedet hopper av! Et utilstrekkelig spent sagkjede kan hop- pe av under driften, og føre til skader.

Kontroller kjedespenning hyppig. Kjedespenningen er for slakk når drivleddene trer ut av sporet på un- dersiden av sverdet.

Stram sagkjedet riktig når kjedes- penningen er for slakk.

8.2 Kvesse sagkjedet (26)

FARE! Livsfare pga. tilbakeslag (Kickback)! Ved et tilbakeslag (Kickback) av kjedes- agen kan brukeren bli livstruende ska- det.

Slip bare sagkjedet på fagmessig riktig måte! MERK For uerfarne brukere av kjedesager an- befales det å la sagkjedet kvesses av en fagperson fra kundeservice. Av hensyn til sikkerheten og effektiviteten må sagkjedet alltid være godt slipt. Sliping er nødvendig når:

det kreves mer kraft ved sagingen

vibrasjonene tiltar Dersom slipingen overlates til en kundetjeneste, kan den utføres med verktøy som gir minimal materialslitasje og jevn skjerping av alle tennene. Man kan slipe sagkjedet selv med en spesiell rundfil som er tilpasset diameteren for de enkelte kjedetypene (se Kapittel 8.6 "Tabell over kjede- vedlikehold", side367). Det krever håndlag og er- faring å unngå skader på tennene. For å kvesse sagkjedet:

1. Slå av kjedesagen av og fjern batteriet.

egnet skruetvinge. Sørg for at sagkjedet kan bevege seg fritt.

4. Stram sagkjedet dersom det er slakt.469892_a 367

Vedlikehold og pleie

5. Monter filen i holderen, og før filen inn i ut-

sparingen på tannen mens du holder den i en helling som tilsvarer tannprofilen.

6. Foreta bare noen få tak med filen, og uteluk-

kende fremover, og gjenta dette på alle ten- nene med samme retning (venstre eller høy- re).

7. Snu sverdet i skruetvingen, og gjenta ar-

beidstrinnene for den gjenværende tennene.

før sagkjedet smøres i oljebad. Kjedet må byttes når:

lengden på tennene er mindre er 5 mm

Hvis aktuelt: Merket på tennene på skjære- leddene er underskredet;

8.3 Rengjøring av innvendig rom i kjedehjul

Rengjør kjedesagen grundig etter hver bruk.

2. Skru av deksel for kjedetannhjul.

3. Rengjør innsiden med en egnet pensel.

4. Ta av sagkjedet og ta av sverdet.

5. Rengjør sverdsporet og oljepåfyllingsboringe-

8.4 Bygge om hurtiglåseinnretningen (27)

1. Ta av sverdet (27/1): Skru ut skruen (27/2)

og løsne adapterplaten med strammekroken (27/3) fra sverdet.

sverdet igjen, og fest med stjerneskruen igjen.

4. Monter sverdet igjen (se Kapittel 4.1 "Monte-

ring av sverdet (02, 03)", side359).

8.5 Kontrollere, vende og smøre sverdet

(28, 29) Kontrollere sverdet Kontroller sverdet regelmessig for skader. Fjern eventuelt overskytende grat (28/1), dvs. fil av i vinkel på 45° (28/2). Vende sverdet Sverdet må snus etter hver kvessing av sagkje- det for å forebygge ensidig slitasje.

1. Bygg om hurtiglåsinnretningen på sverdet (se

Kapittel 8.4 "Bygge om hurtiglåseinnretnin- gen (27)", side367).

1. Rengjør sverdsporet (28/3) og oljepåfyllings-

boringene (28/4) grundig.

2. Rengjør smørehullene (29/1) grundig fra beg-

begge sider etter hverandre til fettet siver ut jevnt fra spissene på stjernehjulet. Drei alltid stjernehjulet mens du gjør dette.

8.6 Tabell over kjedevedlikehold

Utfør tiltakene ovenfor før transport. Utfør følgende tiltak før transport:

1. Slå av kjedesagen av og fjern batteriet.

2. Sett på kjedebeskyttelsen.

3. Bær bare kjedesagen ved hjelp av bøyle-

håndtaket. Trekk sverdet og sagkjedet da bakover.

4. I kjøretøy: Sikre kjedesagen mot velting, ska-

der og at kjedeoljen kan komme ut. 10 OPPBEVARING Rengjør kjedesagen grundig etter hver bruk. Oppbevar på et tørt sted som kan låses og som er utenfor rekkevidden til barn. Gjennomfør følgende arbeider ved driftspauser som varer lenger enn 30 dager:

Slå av kjedesagen av og fjern batteriet.

Ta av sagkjedet og sverdet, rengjør disse og spray med rustbeskyttelsesolje.

Rengjør kjedesagen grundig og oppbevar den i et tørt rom. ADVARSEL! Fare for skader på kjedesagen Uttørket/sammenklebet sagkjedeolje kan ved lengre lagring føre til skader på olje- førende komponenter og oljepumpen.

Eiere eller brukere av elektro- og elektronikk- apparater er forpliktet av lov til retur etter av- sluttet bruk av apparatene.

Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle appara- tet som deponeres.469892_a 369 Kundeservice/service Symbolet med søppelspann med strek over betyr at elektro- og elektronikkapparater ikke kan kas- tes i husholdningsavfallet. Elektro- og elektronikkapparater kan leveres gra- tis inn på følgende steder.

offentlige avfallshåndterings- eller innsam- lingssteder (f.eks. kommunale renovasjons- stasjoner)

butikker for elektroapparater (fysiske og virtu- elle) såfremt butikken er forpliktet til retur el- ler tilbyr dette frivillig. Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger krave- ne i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmel- ser for avfallsbehandling av elektro- og elektro- nikkapparater gjelde. Merknad om batteridirektivet

Gamle batterier og batteripakker hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering!

For sikkert henting av batterier og batteripak- ker fra elektromaskiner, og for informasjon om deres type eller kjemiske system, følg de videre angivelsene i betjenings- og monte- ringsanvisningen.

Eiere eller brukere av batterier og batteripak- ker er forpliktet av lov til retur etter avsluttet bruk av apparatene. Returen begrenser seg til innlevering av mengder som er vanlige i en husholdning. Gamle batterier kan inneholde skadestoffer eller tungmetaller som kan skade miljøet og føre til helseskader. En vurdering av de gamle batterie- ne og bruken av resursene som de inneholder, bidrar til å beskytte disse to viktige områdene. Symbolet med søppelspann med strek over betyr at batterier og batteripakker ikke kan kastes i husholdningsavfallet. Hvis tegnene Hg, Cd eller Pb i tillegg finnes un- der søppelspannet, står dette for følgende:

Hg: Batteriet inneholder mer enn 0,0005 % kvikksølv

Pb: Batteriet inneholder mer enn 0,004% bly Batteripakker og batterier kan leveres gratis inn på følgende steder.

offentlige avfallshåndterings- eller innsam- lingssteder (f.eks. kommunale renovasjons- stasjoner)

butikker som fører batterier og batteripakker

Den angitte vibrasjonsverdien er målt etter standardisert testmetode, og kan brukes til sammenlig- ning med et annet elektroverktøy.

Den angitte vibrasjonsverdien kan også brukes til en innledende vurdering av belastning (vibra- sjonsbelastningsgrad).

Vibrasjonsverdien kan skille seg fra den angitte verdien under den faktiske bruken av elektroverk- tøyet avhengig av typen og måten elektroverktøyet brukes på.

Forsøk å holde belastning fra vibrasjoner så lav som mulig. Eksempler på tiltak for å redusere vi- brasjonsbelastningen er bruk av hansker ved bruk av verktøyet og begrenset arbeidstid. Her må al- le deler av driftssyklusen tas med i beregningen (f.eks. tidspunkter da elektroverktøyet er slått av og tidspunkter da det er slått på, men går uten belastning).469892_a 371 Feilsøking Batteri 127390 Merkespenning 36V / 42V maks. Nominell kapasitet 7,5Ah Ladetid ca. 150min Ladeapparat 127391 Nettspenning 230V (AC) Nettfrekvens 50Hz Utgangsspenning 42V (DC) Brukstemperaturområde 0°C – +40°C 14 FEILSØKING FORSIKTIG! Fare for personskader! Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider!

Slå av maskinen og fjern batteriet! Feil Årsak Utbedring Motoren går ikke. Ingen batterispenning. La strømforsyningen bli kontrollert av kvalifisert elektriker. Overlastbeskyttelsen har koblet ut. Vent til overlastbeskyttelsen har gjenopprettet strømforsyningen. Kjedebremsen er slått på. Løsne kjedebremsen. Sverd og sagkjede går varme. Røykutvikling. Sagkjedet er for stramt spent. Løsne kjedestrammingen. Oljetanken er tom. Fyll på sagkjedeolje. Kontroller oljetank for skader Oljepåfyllingshullet og/eller sporet i sverdet er tilsmusset. Rengjør oljepåfyllingshullet og spo- ret i sverdet. Motoren går, men sagkjedet beveger seg ikke. Sagkjedet er for stramt spent. Løsne kjedestrammingen. Apparatfeil Oppsøk AL-KO serviceverksted. I stedet for trestøv slynges tre- spon opp. Kjedesagen må tryk- kes mot treet. Sagkjedet er sløvt. Kvess sagkjedet, eller oppsøk et AL- KO serviceverksted. Apparatet vibrerer unormalt. Apparatfeil Oppsøk AL-KO serviceverksted. MERK Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, må du kon- takte vår kundeservice.NO 372 CS 4235 Garanti 15 GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelses- fristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelses- fristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved:

overholdelse av bruksanvisningen

Bruk av originale reservedeler Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk

Egenutførte tekniske endringer

Lakkskader som skyldes normal slitasje

Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.
