NÁVOD NA OBSLUHU OSE 802 Flex

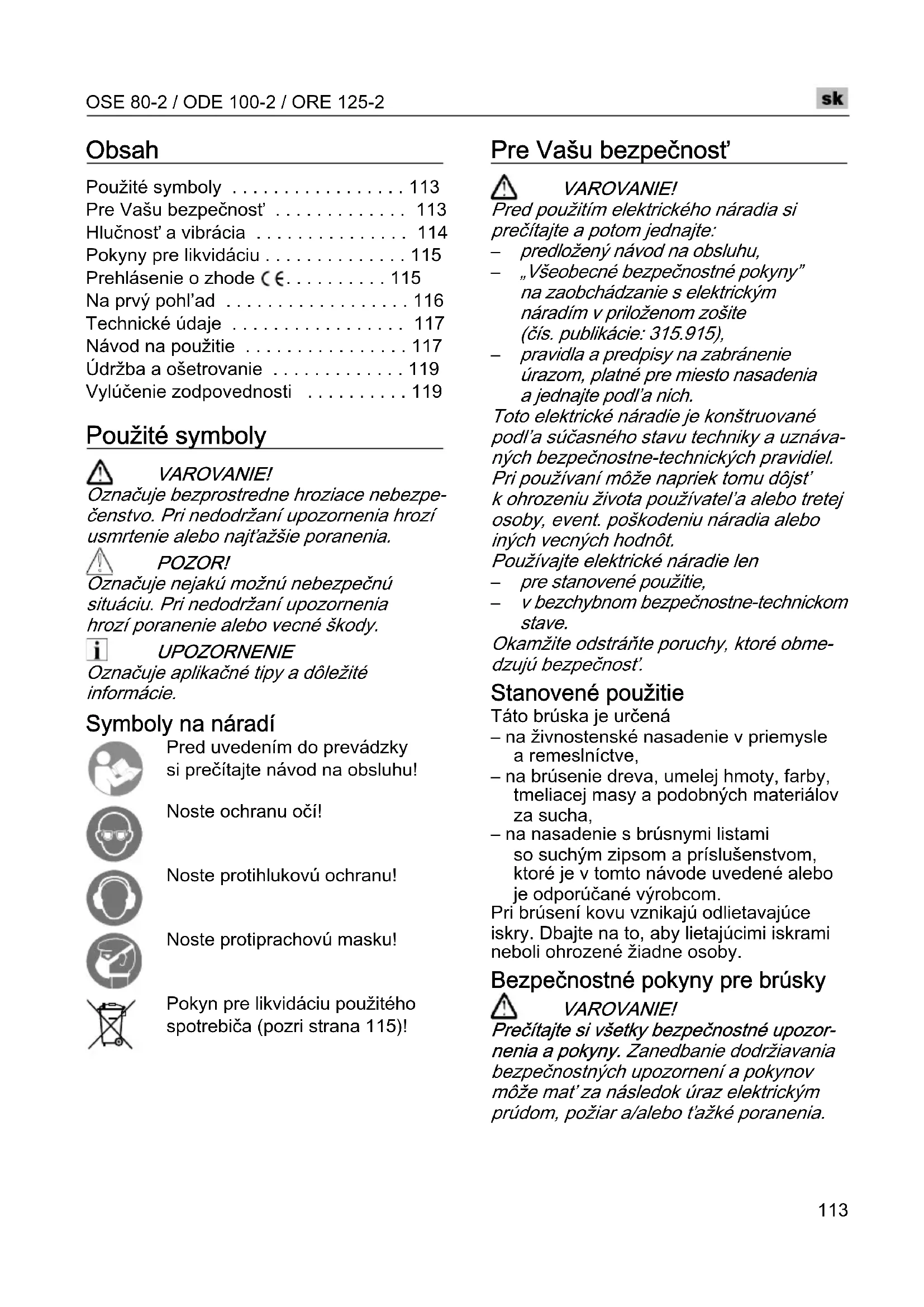

• Obsah Použité symboly p. 113
• Pre Vašu bezpečnosť p. 113
• Hlučnosť a vibrácia p. 114
• Pokyny pre likvidáciu p. 115
• Prehlásenie o zhode p. 115
• Na prvý pohl’ad p. 116
• Technické údaje p. 117
• Návod na použitie p. 117
• Údržba a ošetrovanie p. 119
• Vylúčenie zodpovednosti Použité symboly VAROVANIE! Označuje bezprostredne hroziace nebezpe- čenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia. POZOR! Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody. UPOZORNENIE Označuje aplikačné tipy a dôležité informácie. Symboly na náradí Pred uvedením do prevádzky si prečítajte návod na obsluhu! Noste ochranu očí! Noste protihlukovú ochranu! Noste protiprachovú masku! Pokyn pre likvidáciu použitého spotrebiča (pozri strana 115)! Pre Vašu bezpečnosť VAROVANIE! Pred použitím elektrického náradia si prečítajte a potom jednajte: p. 119

„Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),

pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich. Toto elektrické náradie je konštruované podl’a súčasného stavu techniky a uznáva- ných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjsť k ohrozeniu života používatel’a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len

pre stanovené použitie,

v bezchybnom bezpečnostne-technickom stave. Okamžite odstráňte poruchy, ktoré obme- dzujú bezpečnosť. Stanovené použitie Táto brúska je určená – na živnostenské nasadenie v priemysle a remeslníctve, – na brúsenie dreva, umelej hmoty, farby, tmeliacej masy a podobných materiálov za sucha, – na nasadenie s brúsnymi listami so suchým zipsom a príslušenstvom, ktoré je v tomto návode uvedené alebo je odporúčané výrobcom. Pri brúsení kovu vznikajú odlietavajúce iskry. Dbajte na to, aby lietajúcimi iskrami neboli ohrozené žiadne osoby. Bezpečnostné pokyny pre brúsky VAROVANIE! Prečítajte si všetky bezpečnostné upozor- nenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.OSE 80-2 / ODE 100-2 / ORE 125-2

Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie. Pozor nebezpečenstvo požiaru! Zabráňte prehriatiu brúseného materiálu a brúsky. Pred pracovnými prestávkami vždy vyprázdnite zásobník prachu. Brúsny prach v prachovom sáčku, mikro- filtri, papierovom sáčku (alebo vo filtrač- nom sáčku, prípadne filtri vysávača) sa za nepriaznivých podmienok, ako sú odlietavajúce iskry pri brúsení kovov, môže samovol’ne vznietiť. Zvláštne ne- bezpečenstvo vzniká vtedy, ak sa brúsny prach zmieša so zvyškami laku, poly- uretánu alebo inými chemickými látkami a po dlhej práci je brúsený materiál horúci. Nepoužívajte elektrické náradie s poško- deným káblom. Nedotýkajte sa poško- deného kábla a vytiahnite sieťovú zástrčku, ak sa kábel v priebehu práce poškodí. Poškodené káble zvyšujú riziko úrazu elektrickým prúdom. Používajte elektrické náradie len na brúsenie nasucho. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom. Prach uvol’nený z materiálov, napr. z náterov obsahujúcich olovo, z nie- ktorých druhov dreva, minerálov a kovov môže byž škodlivý pre obsluhujúci personál alebo osoby, ktoré sa nachá- dzajú v blízkosti. Jeho vdychovanie alebo kontakt s takýmto prachom môže spôsobiť ochorenie dýchacích ciest a/alebo vyvolá- vať alergické reakcie. – Postarajte sa o dobré vetranie praco- viska! – Ak je to možné, používajte externé odsávanie prachu. – Odporúča sa použitie ochrannej dýchacej masky s triedou filtra P2. Zabezpečte obrobok. Obrobok, ktorý je uchytený upínacími zariadeniami alebo zverákom, je držaný spol’ahlivejšie ako Vašou rukou. Udržiavajte Vaše pracovisko čisté. Predovšetkým sú nebezpečné materiá- lové zmesi. Prach l’ahkých kovov môže horieť alebo explodovať.

Neobrábajte žiadne materiály, z ktorých sa uvol’ňujú látky škodlivé zdraviu (napr. azbest).

Nikdy nebrúste alebo nerežte l’ahké kovy, u ktorých je obsah horčíka vyšší ako 80%. Nebezpečenstvo požiaru!

Pred použitím skontrolujte správne namontovanie a upnutie brúsnych nástrojov. Zapnite nezaťažené naradie na 30 sekúnd!

Skúšobný chod okamžite prerušte, ak dôjde ku značným vibráciám alebo ak sa zistia iné poškodenia. Skontrolujte náradie, aby ste stanovili príčinu.

Veďte sieťový kábel vždy smerom dozadu od elektrického náradia. Ďalšie bezpečnostné pokyny

Používajte len predlžovacie káble schvá- lené pre vonkajšie oblasti.

Na označenie náradia používajte iba lepiace štítky. Nevŕtajte žiadne diery do telesa náradia.

Sieťové napätie a napäťové údaje na typovom štítku musia byť zhodné. Hlučnosť a vibrácia Hodnoty hluku a vibrácií boli zistené podl’a EN 60745. Hladina hluku náradia vyhodnotená s filtrom A je typicky: Celková hodnota vibrácií: Akustický tlak

VAROVANIE! Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia. UPOZORNENIE Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použiť na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšiť. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšiť. Pre presný odhad kmitavého namáhania by sa mali tiež zohl’adniť doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel’ne redukovať. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov. POZOR! Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu. Pokyny pre likvidáciu VAROVANIE! Odstránením sieťového kábla urobte doslúžené náradie nepoužitel’ným. Len pre krajiny EÚ Nevyhadzujte elektrické náradie do domového odpadu! V súlade s európskou smernicou 2012/19/ES o odpade z elektrických a elektronických zariadení a jej realizácie do národného práva sa použité elektrické náradie musí zhromažďovať oddelene a dodávať do ekologickej recyklácie. UPOZORNENIE O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka! Prehlásenie o zhode Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normatívnymi dokumentmi: EN 60745 podl’a ustanovení smerníc 2004/108/ES (do 19.04.2016), 2014/30/EÚ (od 20.04.2016), 2006/42/ES, 2011/65/ES. Zodpovednosť za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Technické údaje Návod na použitie VAROVANIE! Pred všetkými prácami na elektrickom náradí vytiahnite sieťovú zástrčku. Pred uvedením do prevádzky Vybal’te elektrické náradie, skontrolujte kompletnosť dodávky a transportné poškodenia. Nasadenie/výmena brúsneho listu Brúsna doska má pril’navý suchý zips a je preto výhradne konštruovaná na použitie brúsnych listov so suchým zipsom. Vytiahnite sieťovú zástrčku. Stiahnite použitý brúsny list (1.). V prípade potreby očistite brúsnu dosku od hrubých nečistôt. Nasaďte nový brúsny list (2.). Umiestnite otvory v brúsnom liste tak, aby sa presne zhodovali s otvormi na brúsnej doske. L’ahkým prítlakom uchyťte brúsny list pril’navým suchým zipsom na brúsny tanier. Odsávanie prachu Používajte elektrické náradie výhradne s odsávaním prachu. Zabráni sa tým vysokému zaťaženiu prachom v pracovnom ovzduší a väčšiemu znečisteniu na pracovisku. Brúsny prach bude odsávaný odsávacími kanálmi v brúsnej doske priamo na brúse- nom mieste. Elektrické náradie možno používať s vlast- ným integrovaným odsávaním alebo s pripojeným odsávacím zariadením.

8000–13000 Počet brúsnych kmitov pri vol’nobehu min

16000–26000 Tvar brúsnej dosky ObdÍžnikový Trojuholníkový Kruhový Vel’kosť brúsnej dosky mm 80x130 100x145 Ø 125 Hmotnosť (bez kábla) kg 1,25 1,20 1,20 Trieda ochrany II /OSE 80-2 / ODE 100-2 / ORE 125-2

Vlastné odsávanie s mikrofiltračným boxom Nasaďte mikrofiltračný box až na doraz na odsávacie hrdlo. Aby ste zaručili optimálne odsávanie prachu, mikrofiltračný box včas vyprázdnite! Filtračnú vložku pravidelne čistite. Otáčavými pohybmi stiahnite mikro- filtračný box z odsávacieho hrdla. Zložte kryt (bajonetový uzáver) a vytiah- nite ho s filtračnou vložkou. Vyklepte filtračnú vložku na pevnej podložke. Vyčistite mäkkou kefou lamely. Vyprázdnite puzdro mikrofiltračného boxu. Znovu namontujte mikrofiltračný box. Cudzie odsávanie s odsávacím zariadením Pripojte odsávaciu hadicu na odsávacie hrdlo. Dodržiavajte návod na obsluhu odsávacieho zariadenia! Skontrolujte upevnenie! V prípade potreby použite vhodný adaptér. UPOZORNENIE Aby sa zabránilo prisaniu náradia na povrch obrobku, nastavte na vysávači príslušne nižší sací výkon. Regulácia počtu brúsnych kmitov Pomocou nastavovacieho kolieska možno aj počas prevádzky plynule meniť počet brúsnych kmitov od 1 (nízky) do 6 (vysoký). Tým je možné brúsnu rýchlosť optimálne prispôsobiť príslušnému materiálu a pracovným podmienkam. Zapnutie a vypnutie Zapnutie náradia (1.): Stlačte vypínač v mieste I. Vypnutie náradia (2.): Stlačte vypínač v mieste 0. POZOR! Po výpadku elektrického prúdu sa zapnuté náradie opäť rozbehne.OSE 80-2 / ODE 100-2 / ORE 125-2

Pracovné pokyny VAROVANIE! Uchopte elektrické náradie len za izolované plochy rukoväti. POZOR! Po vypnutí brúsny nástroj ešte po krátky čas dobieha. Zapnite brúsku a nasaďte ju celým brúsnym listom na obrábanú plochu. Pohybujte brúskou s miernym prítlakom rovnomerne po obrobku. Výsledok brúsenia je v podstate určený vol’bou správneho brúsneho listu, zvole- ným počtom brúsnych kmitov a prítlakom. Vymieňajte včas brúsne listy. Nadmerné zvýšenie prítlaku nevedie k vyššiemu brúsnemu výkonu, ale k silnejšiemu opotrebovaniu elektrického náradia a brúsneho prostriedku. Ďalšie informácie o produktoch výrobcu na www.flex-tools.com. Údržba a ošetrovanie VAROVANIE! Pred všetkými prácami na elektrickom náradí vytiahnite sieťovú zástrčku. Čistenie

Náradie a vetracie štrbiny pravidelne čistite. Vnútorný priestor telesa brúsky s moto- rom pravidelne vyfúkajte cez vetracie štrbiny suchým stlačeným vzduchom. Teleso brúsky UPOZORNENIE Nepovol’ujte skrutky na telese brúsky. Pri nedodržaní zaniknú záručné záväzky výrobcu. Opravy Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom. Náhradné diely a príslušenstvo Brúsne listy pre rôzne oblasti použitia a ďalšie príslušenstvo si preberte z katalógov výrobcu. Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com Vylúčenie zodpovednosti Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia. Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrob- kami iných výrobcov.OSE 80-2 / ODE 100-2 / ORE 125-2
