MANUALE UTENTE OSE 802 Flex

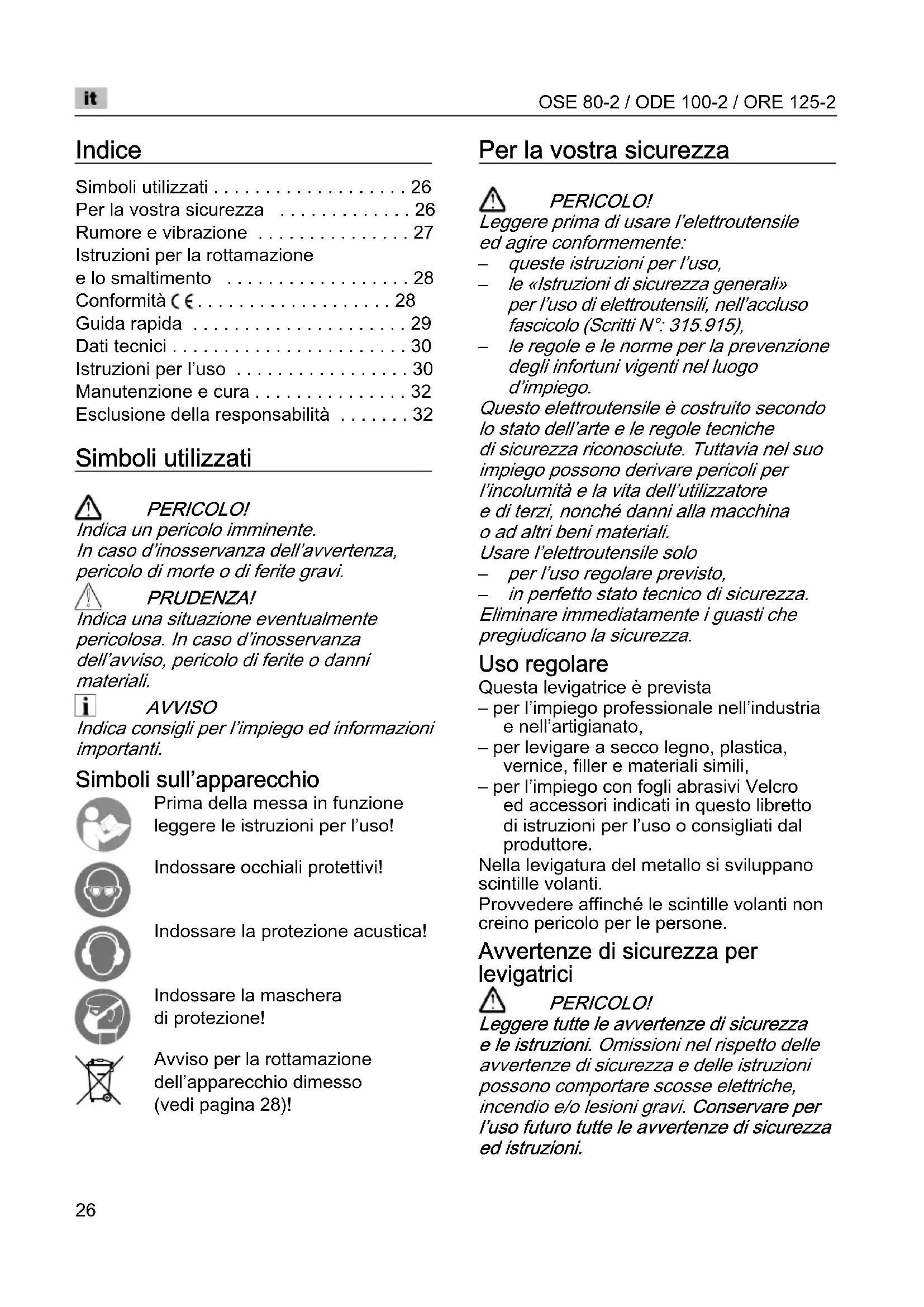

• Indice Simboli utilizzati p. 26
• Per la vostra sicurezza p. 26
• Rumore e vibrazione p. 27
• Istruzioni per la rottamazione e lo smaltimento p. 28
• Conformità p. 28
• Guida rapida p. 29
• Dati tecnici p. 30
• Istruzioni per l’uso p. 30
• Manutenzione e cura p. 32
• Esclusione della responsabilità Simboli utilizzati PERICOLO! Indica un pericolo imminente. In caso d’inosservanza dell’avvertenza, pericolo di morte o di ferite gravi. PRUDENZA! Indica una situazione eventualmente pericolosa. In caso d’inosservanza dell’avviso, pericolo di ferite o danni materiali. AVVISO Indica consigli per l’impiego ed informazioni importanti. Simboli sull’apparecchio Prima della messa in funzione leggere le istruzioni per l’uso! Indossare occhiali protettivi! Indossare la protezione acustica! Indossare la maschera di protezione! Avviso per la rottamazione dell’apparecchio dimesso (vedi pagina 28)! Per la vostra sicurezza PERICOLO! Leggere prima di usare l’elettroutensile ed agire conformemente: p. 32

queste istruzioni per l’uso,

le «Istruzioni di sicurezza generali» per l’uso di elettroutensili, nell’accluso fascicolo (Scritti N°: 315.915),

le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d’impiego. Questo elettroutensile è costruito secondo lo stato dell’arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l’incolumità e la vita dell’utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l’elettroutensile solo

per l’uso regolare previsto,

in perfetto stato tecnico di sicurezza. Eliminare immediatamente i guasti che pregiudicano la sicurezza. Uso regolare Questa levigatrice è prevista – per l’impiego professionale nell’industria e nell’artigianato, – per levigare a secco legno, plastica, vernice, filler e materiali simili, – per l’impiego con fogli abrasivi Velcro ed accessori indicati in questo libretto di istruzioni per l’uso o consigliati dal produttore. Nella levigatura del metallo si sviluppano scintille volanti. Provvedere affinché le scintille volanti non creino pericolo per le persone. Avvertenze di sicurezza per levigatrici PERICOLO! Leggere tutte le avvertenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l’uso futuro tutte le avvertenze di sicurezza ed istruzioni.OSE 80-2 / ODE 100-2 / ORE 125-2

Attenzione, pericolo d’incendio! Evitare il surriscaldamento del materiale levigato e della levigatrice. Prima delle pause di lavoro vuotare sempre il contenitore della polvere. La polvere di abrasione nel sacco polvere, microfiltro, sacchetto di carta (oppure nel sacco del filtro o nel filtro dell’aspira- polvere) in condizioni sfavorevoli, come in presenza di scintille volanti nella rettifica di metalli, può incendiarsi. Particolare pericolo sussiste se la polvere di abrasione è mescolata con residui di vernice, di poliuretano o con altre sostanze chimiche e, dopo un lungo lavoro, il materiale levigato è surriscaldato. Non usare l’elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumenta il rischio di una scossa elettrica. Usare l’elettroutensile solo per l’abra- sione a secco. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Lo sviluppo di polvere da materiali, come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli può rappre- sentare un pericolo per l’operatore o per le persone che si trovano nelle vicinanze. La respirazione oppure il contatto con queste polveri possono causare malattie delle vie respiratorio e/o reazioni aller- giche. – Provvedere ad una buona ventilazione del posto di lavoro! – Se possibile, utilizzare un’aspirazione delle polveri esterna. – Si raccomanda l’impiego di una maschera di respirazione con classe di filtro P2. Bloccare il pezzo da lavorare. Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio oppure in una morsa è tenuto con sicurezza maggiore che con la sola mano. Mantenere pulito il proprio posto di lavoro. I miscugli di materiale sono molto pericolosi. La polvere di metalli leggeri può incendiarsi o esplodere.

Non lavorare materiali, che nella lavora- zione liberano sostanze nocive alla salute (ad es. amianto).

Non rettificare, né troncare mai metalli leggeri, il cui contenuto di magnesio sia superiore all’ 80%. Pericolo d’incendio!

Prima dell’uso controllare il corretto montaggio ed il fissaggio degli utensili da rettifica. Accendere l’apparecchio senza carico per 30 secondi!

Interrompere immediatamente questa prova di funzionamento se si manifestano vibrazioni notevoli o si accertano altri danni. Controllare la macchina per accer- tare la causa.

Prima di deporre l’elettroutensile, spegnerlo ed attendere che sia fermo.

Non bloccare mai l’elettroutensile in una morsa.

Passare sempre il cavo di alimentazione dall’elettroutensile verso dietro. Ulteriori avvertenze di sicurezza

Utilizzare solo il cavo di prolunga omolo- gato per l’uso esterno.

Per contraddistinguere l’apparecchio usare solo targhette adesive. Non praticare fori nella carcassa.

La tensione di rete e l’indicazione di ten- sione sulla targhetta d’identificazione devono coincidere. Rumore e vibrazione I valori di rumore e vibrazione sono stati rilevati secondo EN 60745. Il livello di rumore stimato A dell’apparec- chio è tipicamente: Pressione acustica

[dB(A)] Potenza acustica

Valore totale di vibrazione: PERICOLO! I valori di misura indicati sono validi solo per apparecchi nuovi. Nell’impiego quotidiano i valori di rumore e vibrazione cambiano. AVVISO Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un proce- dimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappre- senta gli impieghi principali dell’elettroutensile. Se tuttavia l’elettroutensile viene impiegato per altri usi, con diverso utensile montato o manu- tenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per un’esatta stima della sollecita- zione da vibrazioni si devono considerare anche i tempi, nei quali l’apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutto il periodo di lavoro. Per proteggere l’operatore dall’effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell’elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro. PRUDENZA! In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica. Istruzioni per la rottamazione e lo smaltimento PERICOLO! Rendere inservibili gli apparecchi fuori uso eliminando il cavo d’alimentazione. Solo per paesi dell’UE Non gettare elettroutensili nei rifiuti domestici! Secondo la Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico. AVVISO Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione. Conformità Dichiariamo sotto nostra esclusiva responsa- bilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi: EN 60745 ai sensi delle disposizioni delle direttive 2004/108/CE (fino al 19.04.2016), 2014/30/EU (dal 20.04.2016), 2006/42/CE, 2011/65/CE. Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Guida rapida 1 Interruttore per accendere e spegnere 2 Superfici di presa isolate 3 Cavo d’alimentazione 4,0 m con spina 4 Ruota di regolazione per la regolazione del numero di oscillazioni. 5 Manicotto di aspirazione 6 Targhetta d’identificazione (non visibile) 7Platorello

Dati tecnici Istruzioni per l’uso PERICOLO! Prima di qualsiasi lavoro all’elettroutensile estrarre la spina di rete. Prima della messa in funzione Disimballare l’elettroutensile e control- lare la completezza della fornitura ed eventuali danni di trasporto. Applicare/sostituire il foglio abrasivo Il platorello è dotato di un attacco Velcro ed è perciò previsto esclusivamente per l’impiego di fogli abrasivi Velcro. Estrarre la spina d’alimentazione. Staccare il foglio abrasivo consumato (1.). Se necessario, rimuovere dal platorello lo sporco più grossolano. Applicare il foglio abrasivo nuovo (2.). Applicare il foglio abrasivo facendo coin- cidere esattamente i suoi fori con i fori del platorello. Fissare il foglio abrasivo per mezzo dell’attacco Velcro, premendolo legger- mente contro il platorello. Aspirazione polvere Usare l’elettroutensile solo con l’aspirazione polvere. Si evita così l’elevato inquinamento con polvere dell’aria nell’ambiente di lavoro e una notevole sporcizia nel posto di lavoro. La polvere di abrasione viene aspirata direttamente nel luogo di abrasione, attra- verso i canali di aspirazione nel platorello. L’elettroutensile può essere usato con l’aspirazione polvere integrata o con un impianto di aspirazione collegato.

OSE 80-2 ODE 100–2 ORE 125-2

Tipo di apparecchio Levigatrice rotorbitale Tensione V/Hz 230/50 Potenza assorbita W 200 Diametro del cerchio di oscillazione mm 2 Numero giri a vuoto min

8000–13000 Numero di oscillazioni a vuoto min

16000–26000 Forma del platorello Rettangolo Triangolo Cerchio Dimensione del platorello mm 80x130 100x145 Ø 125 Peso (senza cavo) kg 1,25 1,20 1,20 Classe di protezione II /OSE 80-2 / ODE 100-2 / ORE 125-2

Aspirazione integrata con scatola microfiltro Spingere la scatola microfiltro fino all’arresto sul manicotto di aspirazione. Per garantire un’aspirazione della polvere ottimale, vuotare per tempo la scatola micro- filtro! Pulire regolarmente la cartuccia filtro. Estrarre la scatola microfiltro con movi- menti rotatori dal manicotto di aspirazione. Rimuovere il coperchio (chiusura a baio- netta) ed estrarlo con la cartuccia filtro. Battere la cartuccia filtro su una super- ficie dura. Pulire le lamelle con una spazzola morbida. Vuotare l’involucro della scatola microfiltro. Rimontare la scatola microfiltro. Aspirazione esterna con impianto di aspirazione Collegare il tubo di aspirazione al manicotto di aspirazione. Osservare le istruzioni per l’uso dell’im- pianto di aspirazione! Collegare il tubo flessibile al raccordo di aspirazione e controllare il fissaggio!

Se necessario, usare un idoneo adattatore. AVVISO Limitare adeguatamente la potenza di aspirazione dell’aspiratore, per evitare che l’apparecchio si attacchi per depres- sione sulla superficie del pezzo. Regolazione del numero di oscillazioni Con la rotella di regolazione il numero di oscillazioni può essere variato con continuità, anche durante il funzionamento dell’apparecchio, da 1 (basso) a 6 (alto). Così è possibile adattare nel modo migliore la velocità di levigatura al rispettivo materiale ed alle condizioni di lavoro. Accendere e spegnere Accendere l’apparecchio (1.): Premere l’interruttore su I. Spegnere l’apparecchio (2.): Premere l’interruttore su 0.OSE 80-2 / ODE 100-2 / ORE 125-2

PRUDENZA! Dopo un’interruzione dell’energia elettrica l’apparecchio inserito si rimette in funzione. Istruzioni per il lavoro PERICOLO! Afferrare l’elettroutensile solo sulle superfici di presa isolate. PRUDENZA! Dopo lo spegnimento l’utensile di rettifica continua a ruotare brevemente per inerzia. Accendere la levigatrice e appoggiarla con tutta la superficie del foglio abrasivo sulla superficie da lavorare. Muoverla sul pezzo uniformemente e con leggera pressione. Il risultato di levigatura è determinato sostanzialmente dalla scelta del foglio abrasivo corretto, dalla velocità di oscilla- zione scelta e dalla pressione di contatto. Sostituire tempestivamente i fogli abrasivi. Un aumento eccessivo della pressione di contatto non porta ad un maggiore rendimento di abrasione, ma piuttosto ad una maggiore usura dell’elettroutensile e del mezzo abrasivo. Altre informazioni sui prodotti del produttore www.flex-tools.com

Manutenzione e cura PERICOLO! Prima di qualsiasi lavoro all’elettroutensile estrarre la spina di rete. Pulizia Pulire regolarmente l’apparecchio e le fessure di ventilazione. Soffiare regolarmente il motore nell’inter- no dell’apparecchio con aria compressa secca attraverso la fessura di ventila- zione. Carcassa AVVISO Non svitare le viti della carcassa. In caso d’inosservanza si estinguono i doveri di garanzia del produttore. Riparazioni Fare eseguire le riparazioni esclusivamente da un’officina del servizio assistenza clienti autorizzata dal produttore. Ricambi ed accessori Trovate fogli abrasivi per i diversi campi d’impiego e gli altri accessori nei cataloghi del produttore. Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com Esclusione della responsabilità Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell’esercizio dell’attività causata dal prodotto o da impossibilità d’utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.OSE 80-2 / ODE 100-2 / ORE 125-2
