MANUALE UTENTE BSE 143 100 Set Flex

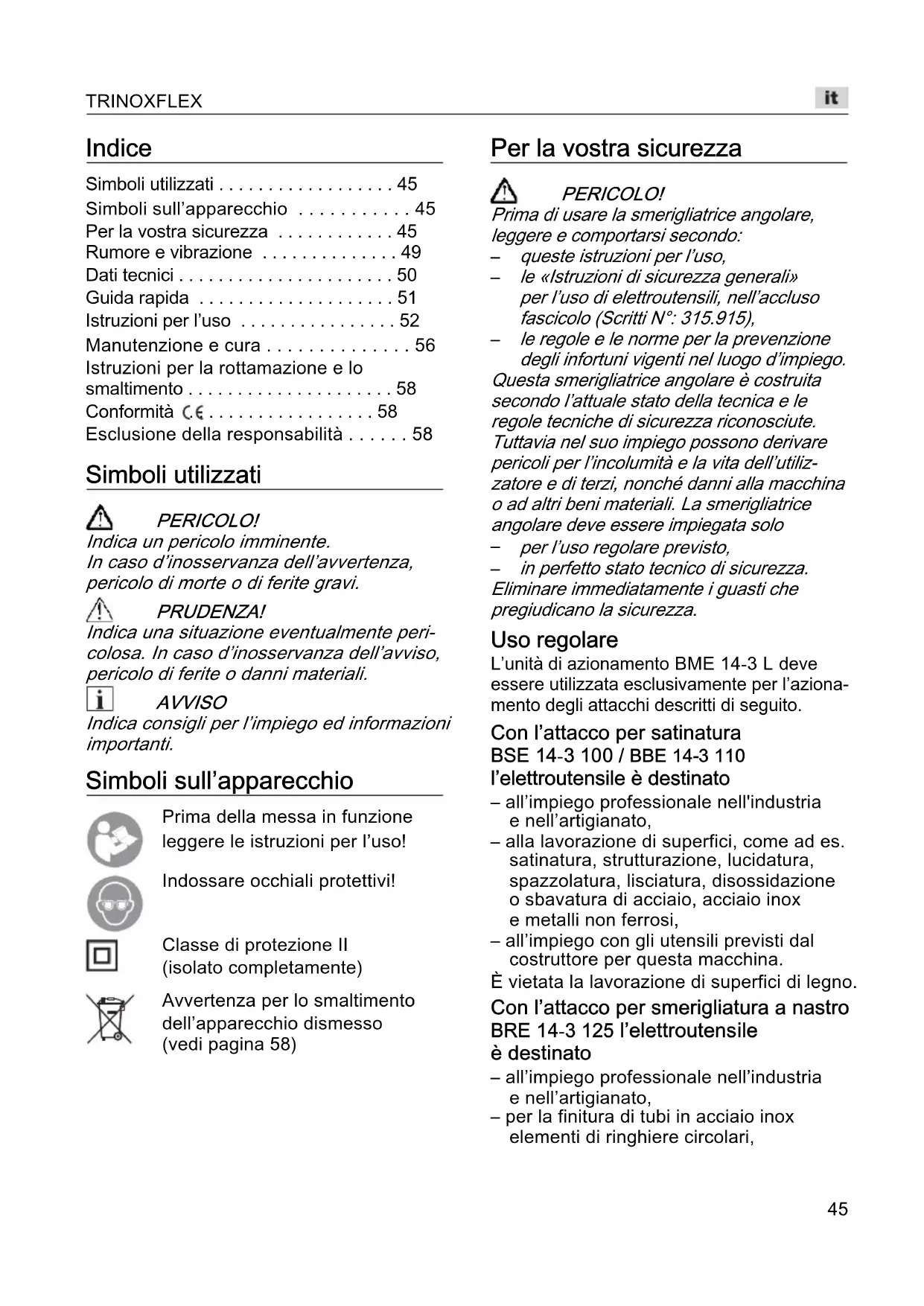

Simboliutilizzati 45

Simboli sull'apparecchio 45

Per la nostra sicurezza 45

Rumorevibrazione 49

Dati tecnici 50

Guidarapida 51

Istruzioni per l'uso 52

Manutenzione e cura 56

Istruzioni per la rottamazione e lo smaltimento 58

Conformità C. 58

Esclusionedella responsabilita. 58

Simboliutilizzati

PERICOLO!

Indica un pericolo imminente.
In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Classe di protezione II (isolato completeness)

Avverenza per lo smaltimento dell'apparecchio dismesso (vedi pagina 58)

Per la nostra sicurezza

PERICOLOI

Prima di usare la smerigliatrice angolare, leggere e comportarsi secondo:

• queste istruzioni per l'uso,

• le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti N°: 315.915),

• le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego. Questa smerigliatrice angolare è costruita secondo l'attuale stato della tecnica e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incomità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. La smerigliatrice angolare deve essere impiegata solo

per l'uso regolare previsto,

in perfetto stato technique di sicurezza.

Elimare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

L'unità di azionamento BME 14-3 L deve essere utilizzata esclusivamente per l'azionamento degli attacchi descritti di seguito.

Con l'attacco per satinatura BSE 14-3 100 / BBE 14-3 110

I'eeltroutensile è destinato

• all'impiego professionale nell'industria e nell'artigianato,

• alla lavorazione di superfici, come ad es.
  satinatura, strutturazione, lucidatura,
  spazzolatura, lisciatura, disossidazione
  o sbavatura di acciaio, acciaio inox
  e metalli non ferrosi,

• all'impiego con gli utensili previsti dal costruttore per questa macchina.

É vietata la lavorazione di superfici di legno.

Con l'attacco per smerigliatura a nastro BRE 14-3 125 l'eletttroutensile è destinato

• all'impiego professionale nell'industria e nell'artigianato,

-per la finitura di tubi in acciaio inox elementi di ringhiere circolari,

-per smerigliare profilati ad asta circolari, nonché tubi in generale,
- per l'impiego con nastri abrasivi ed accessori indicati in queste istruzioni per l'uso o consigliati dal produttore.

Avvertenze di sicurezza per l'eeltroutensile con attacco per satinatura

PERICOLO!

Leggere tutte le avventenze di sicurezza e le istruzioni. Omissionsi nel rispetto delle avventenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avventenze di sicurezza ed istruzioni.

Istruzioni di sicurezza generali per levigatura con carta vetrata, lavori con spazzole metalliche e lucidatura

Utilizzare quello eletttroutensile come smerigliatrice a carta abrasiva, lucidatrice e per il lavoro con spazzole metalliche. Osservare tutte le istruzioni di sicurezza,indicazioni,illustrazioni e dati segnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi
- Questo elettroutensile non è idoneo per lavori di levigatura e troncatura.
Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericolie le lesioni.
Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettROUTensile. Il solo fatto che l'accessorio più essere fissato a questo elettROUTensile non garantisce un uso sicuro.
Il numero di giri consentito dell'utensile montato deve essere come minimo uguali al numero di giri massimo indicato sull'eletttroutensile. L'accessorio che gira ad una velocità superiore a quella consentita più frantumarsi ed essere proiettato tutti'intorno.
Il diametro esterno e lo spessore dell'utensile mon,tato devono corrispondere alle dimensioni indicate dell'elettrotensile. Gli utensili con caratteristiche

sbagliate non possono essere schermati o controllati adeguatamente.

• Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montatitramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
  Non impiegare utensili danneggiati. Prima di anni utilizzo controllare i porta-utensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggia-ture o crepature, che il platorello non sia soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. In caso di caduta dell'eletttroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avee controllato e montato l'utensile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri. In quello tempo di prova, gli utensili montati che presentano danni per lo più si rompono.
• Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione per l'udito, quanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale. Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.

In presenza di altre personne, prestare attenzione alla loro distance di sicurezza alla vostra zona di lavoro.
Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale.
Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare ancche lesioni all'esterno dell'area di lavoro diretta.
- Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, after-rare l'eletttroutensile solo sulle superfici di presa isolate.
Il contatto con una linea elettrica sotto tensione cui mettere quello tensioneanche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
- Tenere il cavo di alimentazione lontano da utensili montati in rotazione.
In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione pottrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvincandoloosi alla vostra mano oppure al braccio.
Non deportre mai l'eletttroutensile, prima che l'utensile montato sia completa-mente fermo.
L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del myistro controlo sull'eletttroutensile.
Non tenere l'electroutensile in funzione durante il trasporto. A causa del contatto accidentale con l'utensile in rotazione il vosto abbigliamento s'impiglia nell'utensile e sono lo avvicina e lo fa penetrare nel vosto corpo.

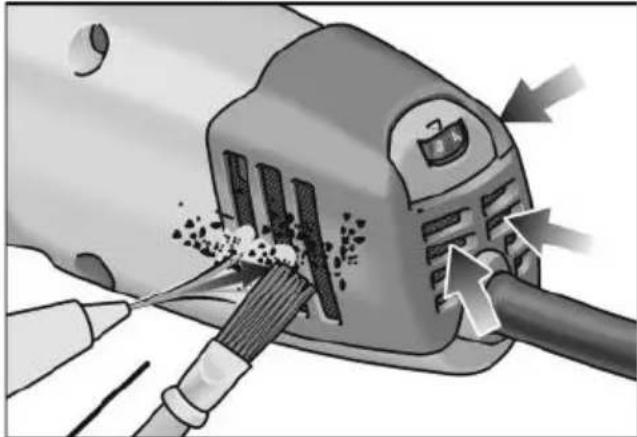

Pulire regolarmente le fessure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica cui poe causare pericoli elettrici.
Non usare l'eeltroutensile in prossimità di materiali inflammabili. Le scintille possono incendiare questi materiali.
Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi. L'impiego di acqua o di altri liquidi di raffreddamento cui cause una scossa elettrica.

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc.

L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione.

A causa di cui un elettROUTensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.

Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo cui restare incastrato e provocareosi la rottura della mola o oppure uncontraccolpo. La mola si avvicina in tal caso all'operaatore o si allontana da lui, a secondadel senso di rotazione della mola nel punto di arresto. In tal caso le mole possonoanche rompersi.

Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'eletttroutensile.

Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.

• Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione.

Attraverso idonee precazioni, l'opera-tore riesce a controllare le forze di contraccolpo e di reazione.

Non avvicinare mai la manoagli utensili in rotazione.

In caso di contraccolpo l'utensile impiegato cui raggiungere la mano.

Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo.

Il contraccolpo spinge l'electrontensile in direzione opposta al senso di rotazione della mola nel punto di arresto.

• Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata. L'utensile in rotazione tends ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.
  Non impiegare lame per seghe a catena o lame per sega dentate.

Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'eletttroutensile.

Avvertenze di sicurezza speciali per la smerigliatura con carta vetrata

Non usare fogli abrasivi sovradimensionati, ma seguire leindicazioni del produttore sulla dimensione del foglio abrasivo. I fogli abrasivi che superano la gran-dezza del platorello possono provocare lesioni e condurre al bloccaggio, allo strappo del foglio abrasivo oppure al contraccolpo.

Avvertenze di sicurezza speciali per la lucidatura

Evitare la presenza di parti sciolte delle cuffie per lucidare, specialmente i lacci di fissaggio. Sistemare nell'interno o tagliare i lacci di fissaggio.

I lacci di fissaggio sciolti durante la rotazione del disco possono colpire le dita o impigliarsi nel pezzo.

Avvertenze di sicurezza speciali per lavori con spazzole metalliche

Considerare che la spazzola metallica perde pezzetti di filo metallico anche durante l'uso normale.
Non sovraccaricare i fili metallici con una pressione di spinta eccessiva. I peszi di filo metallico proietti possono penetrare molto facilemente atraverso vestiti sottili e/o la pelle.
Se è raccomandata una cuffia di protezione, evitare che la cuffia di protezione e la spazzola metallica entrino in contatto. A causa della pressione di spinta e delle forze centrifughe il diametro di dischi e spazzole a tazza può aumentare.

Avvertenze di sicurezza per l'eeltroutensile con attacco per smerigliatura a nastro per tubi

PERICOLO!

Leggere tutte le avventenze di sicurezza e le istruzioni. Omissionsi nel rispetto delle avventenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avventenze di sicurezza ed istruzioni.

• Tenere l'apparecchio sulle superfici di presa isolate, poiché il nastro abrasivo cui danneggiare il proprio cavo di rete. Il danneggiamento di una linea elettrica sulla tensione cui mettere nelle tensione le parti metalliche dell'eletttroutensile e provocare una scossa elettrica.
  Non usare l'electrontroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumento il rischio di una scossa elettrica.
• Usare l'eeltroutensile solo per l'abrassione a secco. La penetrazione di acqua in un eletttroutensile augmente il rischio di una scossa elettrica.
• Durante il lavoro guidare l'electrontroutensile con entrambe le mani. L'impugnatura deve essere montata! Accendere la macchina solo quando entrambe le mani sono in posizione di presa.
  Non avvincare le mani al nastro abrasivo in movimento. Nella zona dei rulli di rinvio sussiste pericolo di ferite da schiacciamento. A causa del funzionamento e della flessibilità garantita dell'apparecchio, questi punti di pericolo non possono essere completamente coperti.
• Lo sviluppo di polvere da materiali, come vernici contententi piombo, alcuni tipi di legno, minerali e metalli cui rappresentare un pericolo per l'operaatore o per le persone che si trovano nelle vicinanze. La respirazione oppure il contatto con queste polveri possono causare malattie

delle vie respiratorio e/o reazioni allergiche.

• Provvedere ad una Buona ventilazione delippo di lavoro!
• Se possibile, utilizzato un'aspirazione delle polveri esterna.
• Si raccomanda l'impiego di una maschera di respirazione con classe di Filtering P2.

Non lavorare materiali, che possono liberare sostanze dannose per la salute (per es. amIENTO).
Non rettificare, né troncare mai metalli leggeri, il cui contento di magnesio sia superiore all' 80% . Pericolo d'incendio!
Gli apparecchi utilizzati all'aperto, o che sono esposti a polveri metalliche estreme, devono essere collegati tramite un intermutore differenziale (corrente di scatto massimo 30mA ). Non usare nastri abrasivi usurati, che presentano strappi o sono molto danneggiati. I nastri abrasivi danneggiati possono strapparsi, essere proiettati, colpire e provocare lesioni a qualcuno.
- Prima dell'uso controllare il corretto montaggio ed il fissaggio degli utensili da rettifica. Accendere l'apparecchio alla carico per 30 secondi!
Interrompere immediamente esta prova di funzionamento se si manifestano vibrazioni notevoli o si accertano altri danni. Controllare la macchina per accertare la causa.
Non caricare eccessivamente l'elettrotensile fino a provocare il suo arresto o lo slittamento del nastro abrasivo.
■ Prima di deporre l'elettroutensile, spegnerlo ed attendere che sua fermo.
Non bloccare mai l'eeltroutensile in una morsa.
Passare sempre il cavo di alimentazione dall'elettroutensile verso diaetro.
- Bloccare il pezzo da lavorare, se non è giornata fissato o non è ben fermo grazie al peso approprio.
- Conservare e manipolare gli utensili da rettifica secondo le istruzioni del produttore.

Ulteriori avvertenze di sicurezza

• Usare solo cavi di prolunga autorizzati per l'esterno.

Per contraddistinguishere l'apparecchio usare solo targhette adesive. Non praticare fori nella carcassa.
La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

AVVISO

I valori per il livello di rumore stimato A ed i valori totali di vibrazione risultano alla tabella «Dati tecnici».

I valori di rumore e vibrazione sono stati rilevati secondo EN 62841.

PRUDENZA!

I valori di misura indicate sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

AVVISO

Il livello di vibrazioni indicate in queste istruzioni è stato misurato conformmente ad un procedimento di misura standardizzato in EN 62841 e più essere utilizzato per il confronto tra elettroutensili.

Esso è idoneoanche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettrotensile. Seuggiamo altre usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni cui differire.

Questo più;aumentare notevolmente la sollecitazione da vibrazioni per tutte la durata del lavoro.

Per un'esatta stima della sollecitatione da vibrazioni si devono considerare ancche i tempi, nei quali l'apparecchio è spento oppure è in funzione, ma non è effettamente impiegato. Questo può ridurre notevolmente la sollecitatione da vibrazioni per tutto il periodo di lavoro.

Per proteggere l'operaore dall'effecto delle vibrazioni, stabilire misure di sicurezza aggintive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

Tipodi di appearecchio Satinatrice		BSE 14-3 100 BBE 14-3 110	Smerigliatricce a nastro per tubi BRE 14-3 125
Potenza assorbita(--> 110 V)	W	1400 (1150)
Numero giri nominale g/min 4300
Numero giri a vuoto g/min 1000 - 3500
Ø max. utensile mm 125 -
Larghezza dell'utensile mm 100 -
Attacco utensile mm 19 -
Dimensioni nastro (lunghezza x larghezza)	mm	- 760 x 40
Velocità nastro m/s -	3,5 - 10,0
Peso secondo la «EPTA-procedure 1/2003»
Azionamento senza attacchi (senza cavo)	kg	2,1
Azionamento con attacco (senza cavo)	kg	2,9	3,6
Classe di protezione		II/□
Livello rumore stimato A conforme alla norma EN 62841 (vedi «Rumore e vibrazione»):
Livello di pressione acustica \( L_{pA} \)	dB(A)	82,1	82,5
Livello di potenza acustica \( L_{WA} \)	dB(A)	93,1	93,5
Insicurezza K	db	3,0
Valore totale di vibrazione conforme alla norma EN 62841 (vedi «Rumore e vibrazione»):
Valore di emissione \( a_h \) nella satinatura di superfici verniciate	\( m/s^2 \)	< 2,5	-
Valore di emissione \( a_h \) nella smerigliatura di tubi di metallo	\( m/s^2 \)	- < 2,5
Insicurezza K	\( m/s^2 \)	1,5

Guida rapida

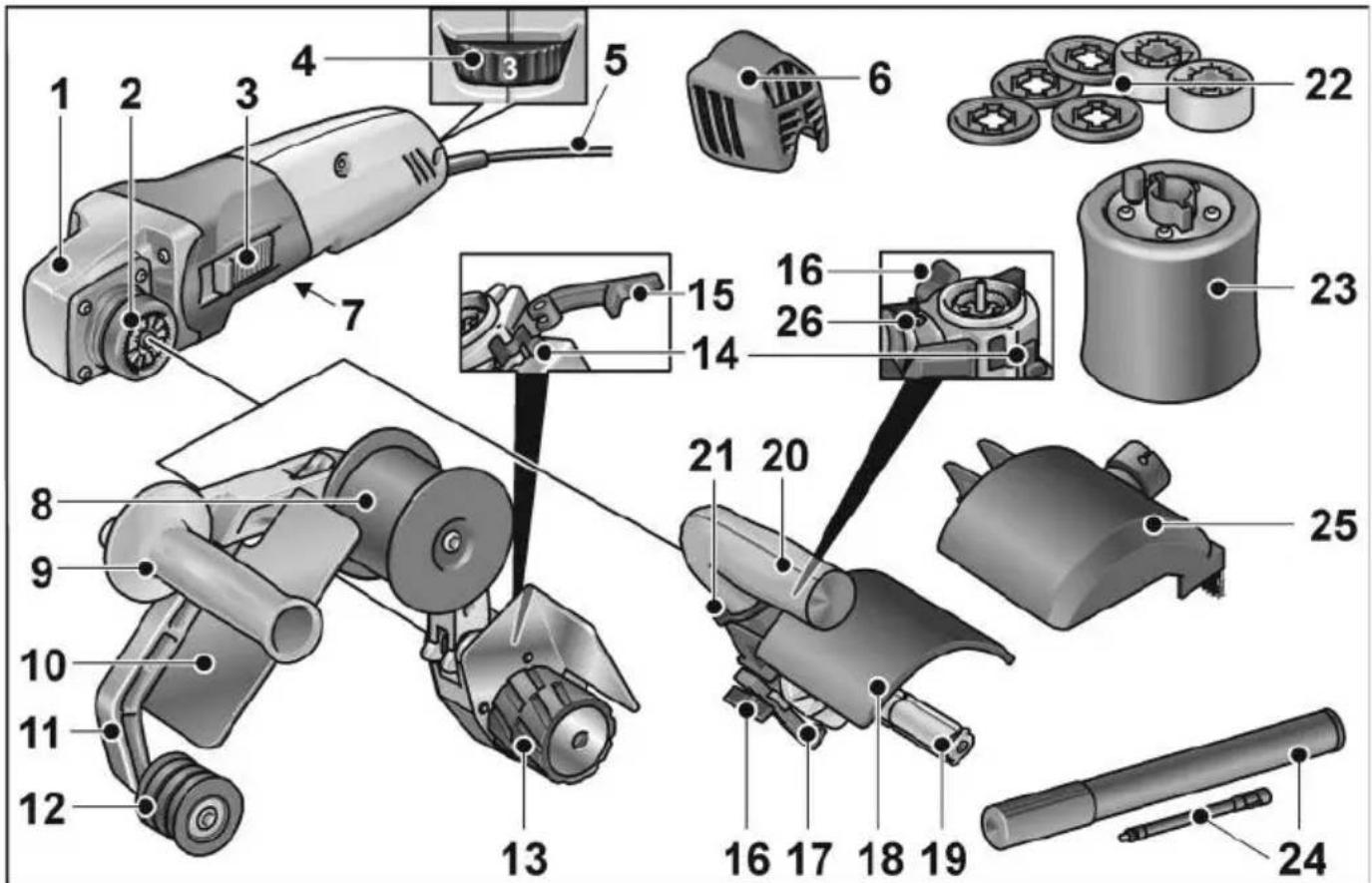

Unità d'azionamento BME 14-3L
1 Testa ingranaggi
2 Giunto rapido per attacchi
3 Bilico dell'interruttore

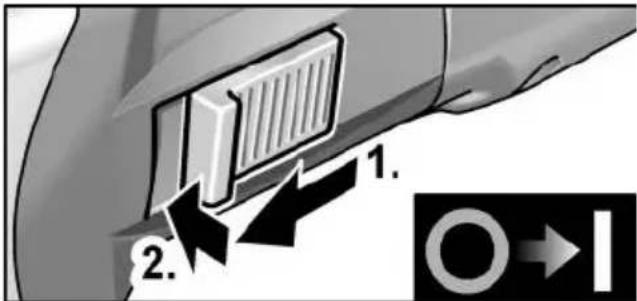

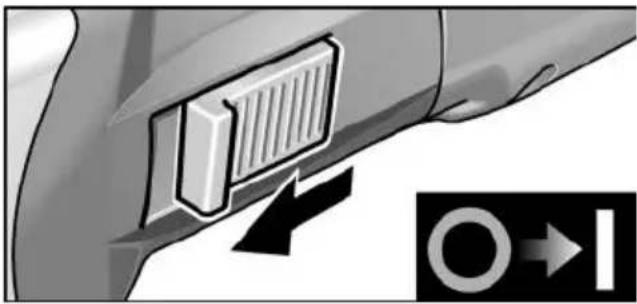

Per accendere e spegnere. Con posizione di arresto per servizio continuo.

4 Rotella di regolazione per preselezione velocità
5 Cavo d'alimentazione 4,0 m con spina
6 Ghiera antipolvere
7 Targhetta d'identificazione 1)
Attacco per smerigliatura a nastro
BRE 14-3 125
8 Rullo di rinvio con bordo guida
9 Maniglia
10 Protezione per le mani
11 Braccio oscillante

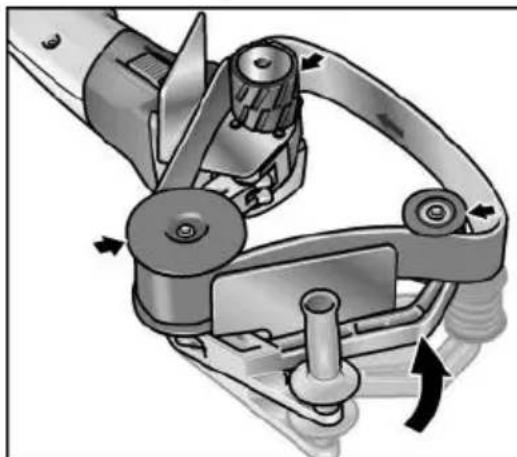

Su supporti elastici, per tendere il nastro abrasivo.

12 Rullo di rinvio con bordo guida
13 Rullo d'azionamentoswana bordo guida
14 Leva di sbloccaggio per il giunto rapido
15 Leva di bloccaggio per il giunto rapido

Attacco per satinatura BSE 14-3 100 / BBE 14-3 110
16 Vite di fermo per guida parallela
17 Guida parallela
18 Cuffia di protezione
19 Portautensile
20 Maniglia
21 Anello di chiusura per fissaggio della calotta
22 Anelli distanziatori 2)

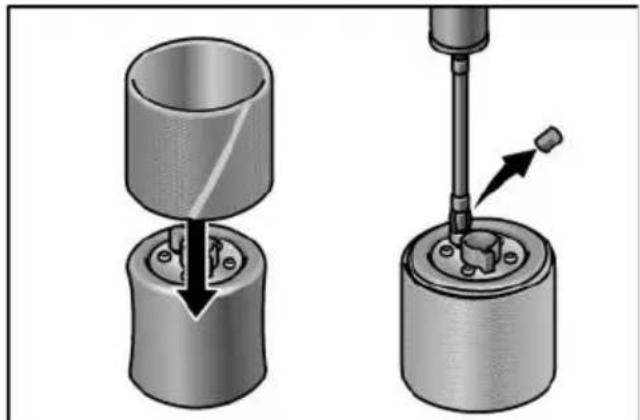

23 Rullo pneumatico di gomma 2)
(24 Pompa pneumatica 2)
25 Calotta di protezione con aspirazione
26 Vite di sicurezza

1) non raffigurata
2) componente del set

Istruzioni per l'uso

PERICOLOI

Prima di qualsiasi lavoro all'eletttroutensile estrarre la spina d'alimentazione.

Prima della messa in funzione

Disimballare unità di azionamento e attacchi e controllare la completeness della fornitura ed eventuali danni da trasporto.

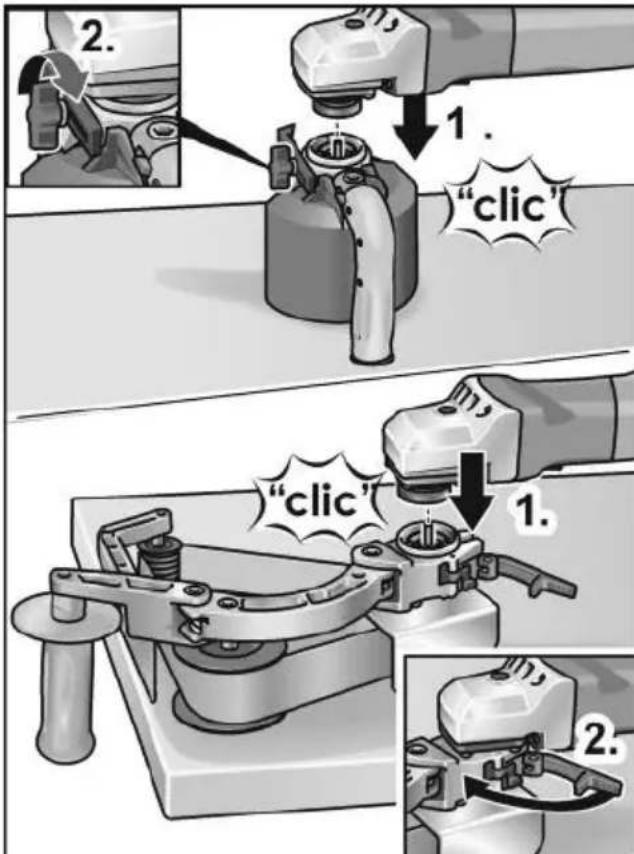

Montaggio degli attacchi

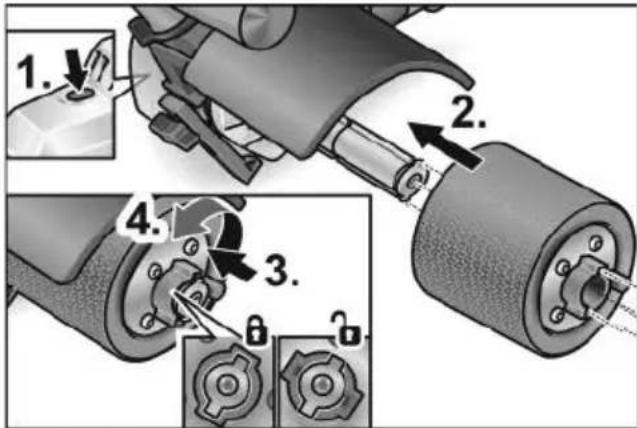

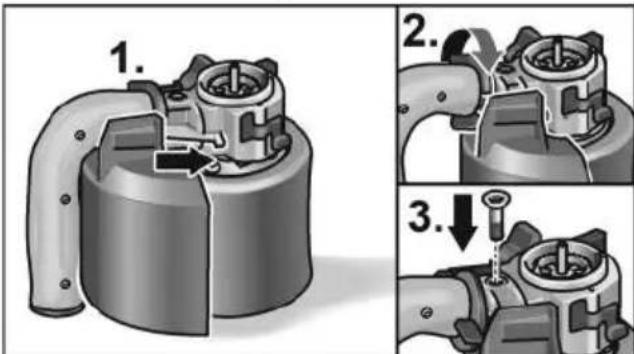

Posare l'attacco desiderato su una superficie di lavoro in piano con il giunto rapido versuso l'alto.
Aprière la leva di bloccaggio sull'attacco.

Applicare l'unità di azionamento nella posizione desiderata rispetto all'attacco e spingerla verso il basso fino a farla scattare in modo udibile (1.).
Chiudere la leva di bloccaggio ovvero serrare la vite di arresto (2.).

AVVISO

Le dentature del giunto rapido dell'unità di azionamento e dell'attacco si accoppiano automaticamente all'accensione.

Smontaggio degli attacchi

Aprière la leva di bloccaggio sull'attacco ovvero rilasciare la vite di arresto (1.).
Premere la leva di sbloccaggio e mantenerla premuta 2.).
Sollevare e rimuovere l'unità di azionamento dall'attacco (3.).

Attacco per satinatura

BSE 14-3 100 / BBE 14-3 110

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina d'alimentazione.

Montaggio della calotta di protezione

PRUDENZA!

L'attacco per satinatura deve essere usato solo con calotta di protezione montata.

Apriere I'anello di chiusura per il fissaggio della calotta.
Applicare la calotta di protezione (1.).
Chiudere l'anello di chiusura per il fissaggio della calotta (2.).
- Avvitre la vite di sicurezza (3.).

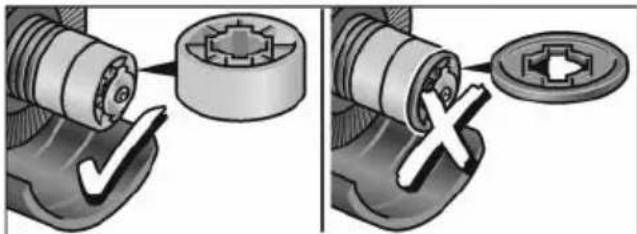

Fissare l'utensile

Il portautensile consente di effettuare il cambio utensile alla detrezzi.

Estrarre la spina d'alimentazione.
Premere l'arresto dell'alberino e mantenerlo premuto (1.).

Spingere l'utensile o il portautensile sulla sede dell'utensile (accoppiamento geometrico maschio e femmina) (2.).
Premere verso il basso l'attrezzo, contro la forza della molla (3.), e girarlo in senso orario (4.). Il portautensile è bloccato.

i AVVISO

La sede dell'utensile ha una larghezza di 100 mm. A seconda della larghezza dell'utensile, montare più utensili oppure compensare le differenze di larghezza per mezzo di anelli distanziatori.

Esempi:

Rullo per lucidare, larghezza 50 mm: 2 utensili
Spazzola metallica, larghezza 70 mm; anelli distanziatori
- Disco per pulitura, larghezza 10 mm: .... - 8 utensili ed anelli distanziatori

Inserire la spina d'alimentazione nella presa.
Accendere l'elettROUTensile (senza arrestare l'interruttore) e tenerlo in funzione per ca. 30 secondi. Controllare eventualis squilibri e vibrazioni.
Spagnere I'eeltroutensile.

Utilizzo della guida parallela

La guida parallela garantisce una corsa esattamente rettilinea per la lavorazione dei profili.

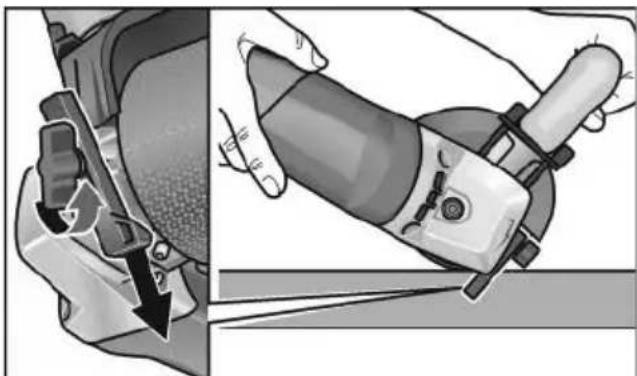

Rilasciare la vite di fermo sulla guida parallela (1.).
Regolare la guida parallela (2.).

Serrare la vite di fermo.

Applicazione della ghiera antipolvere

Applicare la ghiera antipolvere sono a udire lo scatto in posizione.

Lavoro con il rullo pneumatico di gomma

Il rullo pneumatico di gomma è particolaremente idoneo per la rettifica di contorni, poiché la sua forma superficiale può adattarsi al pezzo.

Spingere i manicotti abrasivi sul rullo pneumatico di gomma sgonfio.
Rimuovere il cappelletto della valvola. Con la pompa gonfiare il rullo pneumatico di gomma.
Per sgonfiare il rullo, après la valvola con il lato posteriore del cappelletto.

AVVISO

Se occorre cambiare molto spesso la granà della bussola di smerigliatura, si consiglia l'uso di un secondo rullo d'aria in gomma della gamma d'accessori.

Avvertenze di lavoro per l'attacco per satinatura

VORSICHT!

Dopo lo spegnimento l'utensile di rettifica continua a ruotare brevamente per inerzia. Lavorazione di superfici piano:

• Mantenere l'eeltroutensile con entrambé le mani!
  Per la finitura decorativa della superficie:

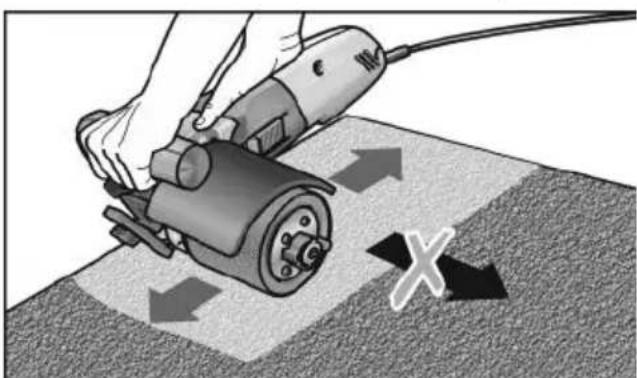

Appoggiare con delicatezza l'elettrotensile sulla superficie da lavorare e muoverlo avanti e indietro con movimento lineari.

Collegamento ad un impianto di aspirazione

AVVISO

Si consiglia l'uso di un aspirapolvere speciale FLEX della classe M.

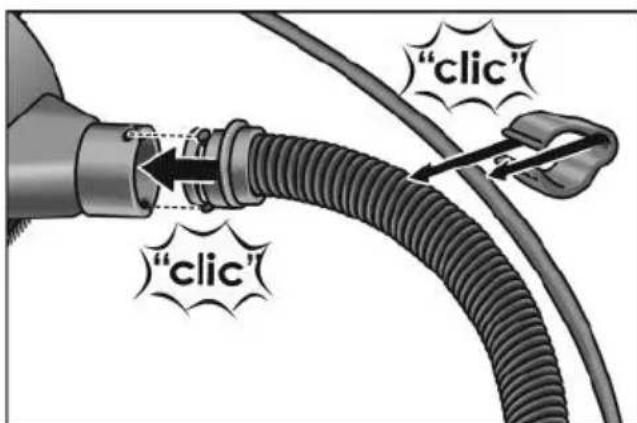

Fissare il tubo flessibile di aspirazione al manicotto di raccordo della cuffia di protezione.
- Con i fermacavi forniti a corredo (3x), fissare il cavo di allacciamento al tubo flessibile di aspirazione.

• Collegare il tubo di aspirazione all'impianto di aspirazione. Osservare le istruzioni per l'uso dell'impianto di aspirazione! Collegare il tubo flessibile al raccordo di aspirazione e controllare il fissaggio! Se necessario, usare un idoneo adattatore.

AVVISO

Se l'aspirapolvere disponibile avesse bisogno di uno speciale manicotto di raccordo (vale a dire di un manicotto di raccordo diverso da quello con raccordo standard di 32mm / 36mm compreso nella fornitura dell'elettroutensile), mettersi in contatto con il proprio fornitore dell'aspirapolvere e procurarsi l'adattatore idoneo.

Attacco per smerigliatura a nastro BRE 14-3125

PERICOLOI

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina d'alimentazione.

Montare o sostituire il nastro abrasivo

PRUDENZA!

Osservare il prescritto senso di scorrimento del nastro! Il senso di scorrimento deve coincidere con la freccia del senso di scorrimento sulla testata ingranaggi.

Estrarre la spina d'alimentazione.

Premere il braccio oscillante verso il rullo di azionamento e mantenerlo premuto.
Disporre il nastro abrasivo sui rulli.
Rilasciare il braccio oscillante.
Controllare che il nastro poggi completeness sui rulli.

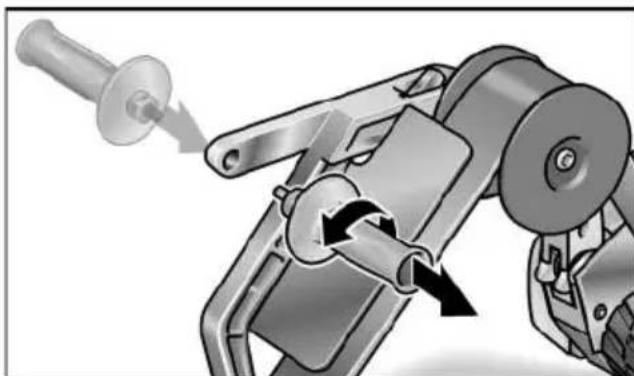

Spostare l'impugnatura

Per lavori in punti di dificile accesso, come ad es. mancorrenti montati a parete, l'impugnatura cui assere montata sull'altro lato del braccio oscillante.

Avvertenze di lavoro per l'attacco per smerigliatura a nastro per tubi

AVVISO

Dopo lo spegnimento l'utensile di rettifica continua a ruotare brevamente per inerzia.

Una smerigliatrice a nastro presente i seguenti vantagei rispetto ad un disco abrasivo:

• levigatura fredda,
• finitura perfettaenza rigature,
• grande rendimento di asportazione,
• alta produttività grazie al grande angolo di avvolgimento (dipendente dal diametro del pezzo).

Smerigliare:

AVVISO

Dopo l'accostamento al pezzo e prima di accendere la macchina, controllare se il nastro poggia completeness sui rulli.

• La lavorazione di tubi si esegue tra i rulli 11 e 12.
• L'angolo di avvolgimento ed il rendimento di asportazione possono essere variati per mezzo della pressione di dato.

• Quanto più piccolo è il diametro del tubo, tanto maggiore è l'angolo di avvolgimento possibile. Sono possibili fino a 270^ .

Sigillatura:

Molti produttori consigliano di sigillare le superfici trattate a finitura con uno spray protettivo (vedi accessori per acciaio inox Flex). Altre informazioni sui prodotti del produttore www.flex-tools.com.

Accendere e spagnere

Servizio discontinuo alla restato del bilico

Spingere il bilico dell'interruttore verso avanti e mantenerlo.
Per spegnere rilasciare il bilico dell'interruttore.

Servizio continuo con arresto del bilico

Spingere il bilico dell'interruttore verso avanti (1.) ed arrestarlo con una pressione sull'estremità anteriore (2.).

Per spagnere, sbloccare il bilico dell'interruttore premendo sull'estremità posteriori.

i AVVISO

Dopo un'interruzione dell'alimentazione elettrica, l'apparecchio rimasto acceso non si rimette in funzione.

Preselezione del numero di giri

La velocità di lavoro può essere adattata a regolazione continua alle esigenze del materiale con la relativa rotella.

Grado	Giri del attacco per satinatura [g/min]	Velocità nastro del attacco per smerigliata tura a nastro [m/s]
1	1000 3,5
2	1500 4,8
3	2000 6,1
4	2500 7,4
5	3000 8,7
6	3500 10,0

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina d'alimentazione.

Pulizia

PERICOLO!

Nella lavorazione di metalli, in caso d'impiego in condizioni estreme, nell'interno della carcassa cui accumularsi polvere conduc trice. Pregiadizio per l'isolamento protettivo! Collegare la machina tramite un interrottore differenziale (corrente di scatto 30mA ).

Pulire regolarmente l'apparecchio e le fessure di ventilazione. La frequenza dipende dal material lavorato e alla durata dell'uso.

• Soffiare regolarmente con aria compressa secca l'internalo della carcassa con il motore.

Pulizia della ghiera antipolvere

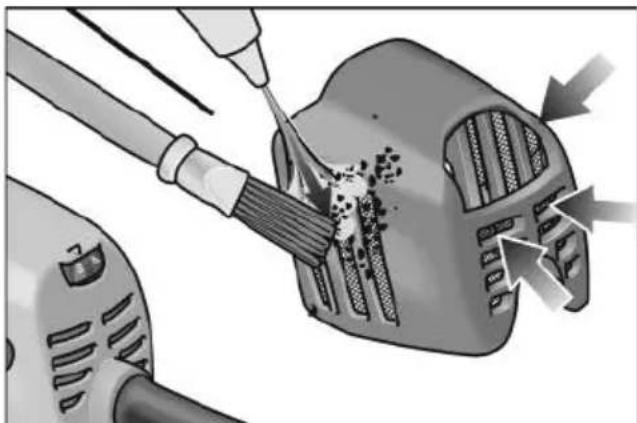

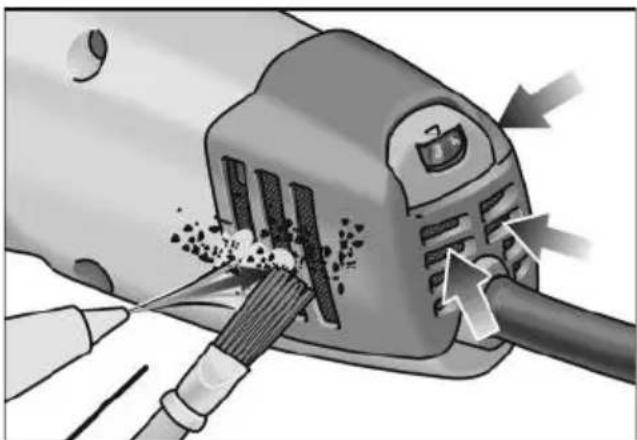

Spazzolare grossolanamente la griglia metallica delle fissure dell'aria con un pennello.
Quindi soffiare aria compressa in direzione lateral.

In caso di forte imbrattamento, sganciare la ghiera, rimuoverla e soffiare completeness con aria compressa.

Spazzole di carbone

L'unità di azionamento è dotata di spazzole di sicurezza. Raggiunto il limite di usura delle spazzole di sicurezza, l'elettroutensile si spegne automaticamente.

i AVVISO

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.

Attraverso le aperture di entrata aria posteriori si cui osservare lo scintillio delle spazzole durante il funzionamento.

In caso di forte scintillio delle spazzole, spegnere immediatamente l'apparecchio.

Affidare l'unità d'azionamento ad un'officina di assistenza clienti autorizzata dal costruttore.

Meccanismo

i AVVISO

Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi.

In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Sostituzione di parti di usura

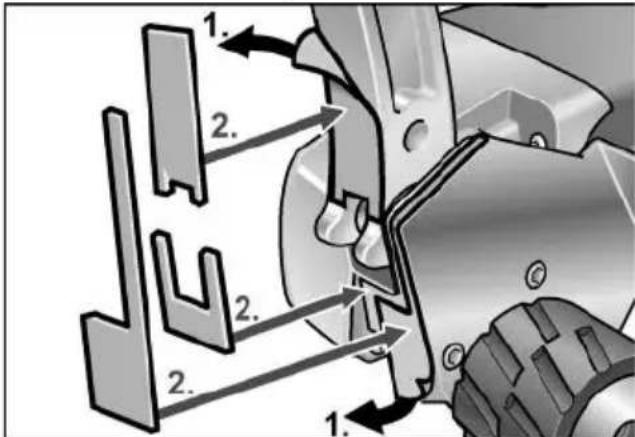

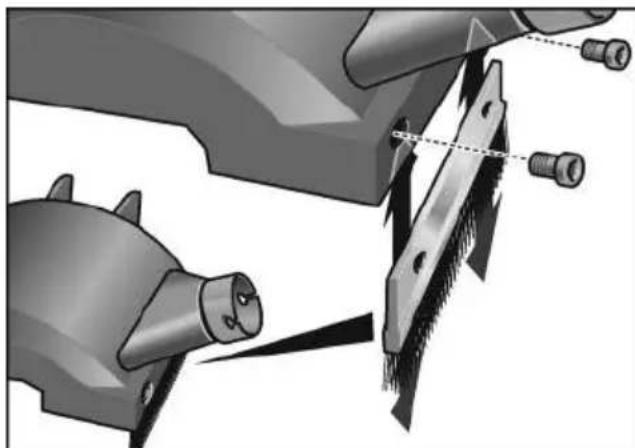

Durante il funzionamento della smerigliatrice a nastro le protezioni di feltro del braccio oscillante si consumano. I ricambi possono essere acquistati presso il produttore o il rivenditore.

Ricambi ed accessori

Per altri accessori, specialmente utensili di rettifica, consultare i cataloghi del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Rendere inservibili gli appearecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE Non gettare elettrotensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettROUTENSili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità (C)

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto Dati tecnici è conforme alle seguenti norme o documenti normativi:

EN 62841 ai sensi delle disposizioni delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.

Índice
