BEDIENUNGSANLEITUNG BSE 143 100 Set Flex

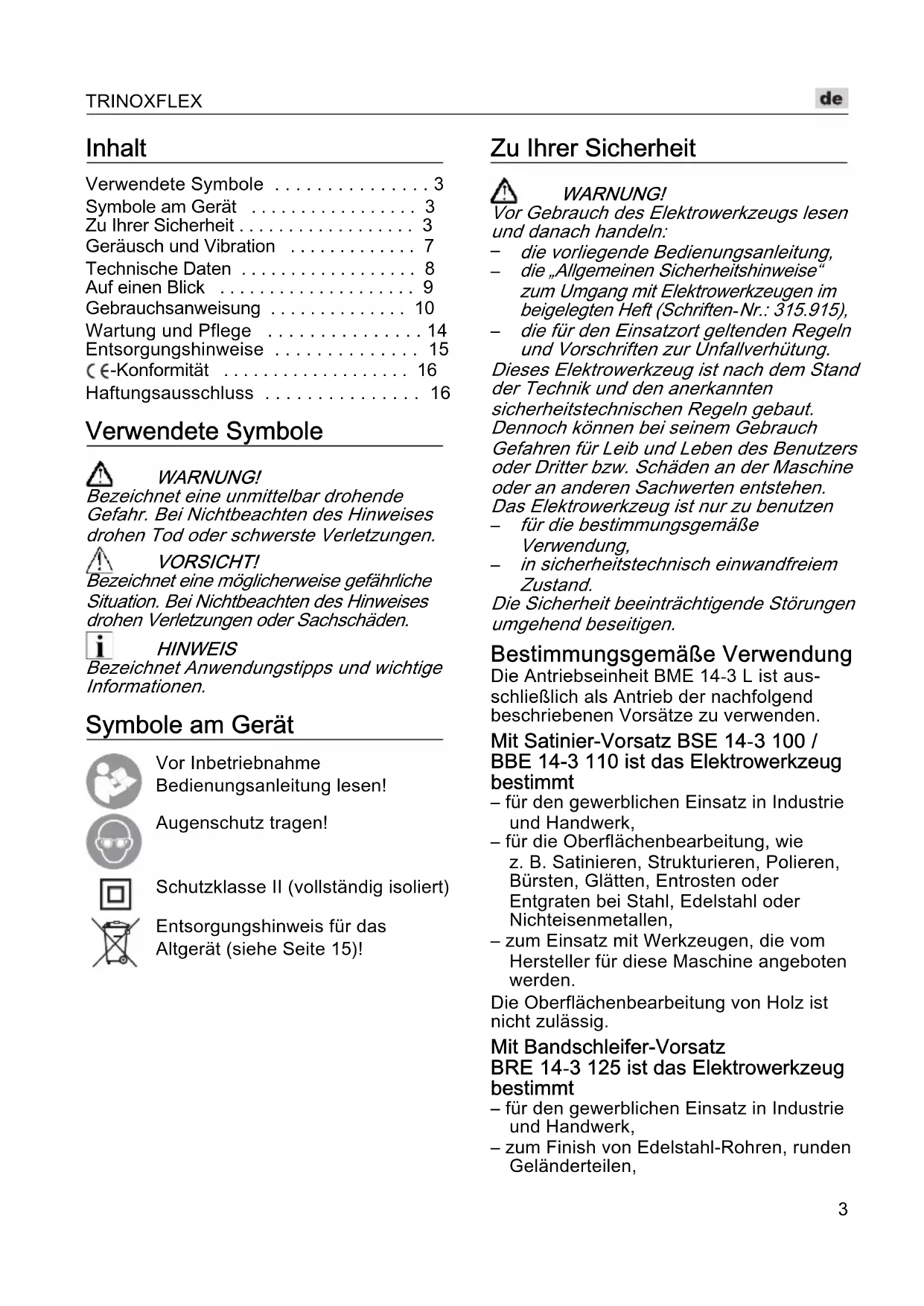

Inhalt Verwendete Symbole p. 3
Symbole am Gerät p. 3
Zu Ihrer Sicherheit p. 3
Geräusch und Vibration p. 7
Technische Daten p. 8
Auf einen Blick p. 9
Gebrauchsanweisung p. 10
Wartung und Pflege p. 14
Entsorgungshinweise p. 15
-Konformität p. 16
Haftungsausschluss Verwendete Symbole WARNUNG! Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen. VORSICHT! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden. HINWEIS Bezeichnet Anwendungstipps und wichtige Informationen. Symbole am Gerät Vor Inbetriebnahme Bedienungsanleitung lesen!Augenschutz tragen!Schutzklasse II (vollständig isoliert)Entsorgungshinweis für das Altgerät (siehe Seite 15)! Zu Ihrer Sicherheit WARNUNG! Vor Gebrauch des Elektrowerkzeugs lesen und danach handeln: p. 16

die vorliegende Bedienungsanleitung,

die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften

die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung. Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Das Elektrowerkzeug ist nur zu benutzen

für die bestimmungsgemäße Verwendung,

in sicherheitstechnisch einwandfreiem Zustand. Die Sicherheit beeinträchtigende Störungen umgehend beseitigen. Bestimmungsgemäße Verwendung Die Antriebseinheit BME 14-3 L ist aus-schließlich als Antrieb der nachfolgend beschriebenen Vorsätze zu verwenden. Mit Satinier-Vorsatz BSE 14-3 100 / BBE 14-3 110 ist das Elektrowerkzeug bestimmt – für den gewerblichen Einsatz in Industrie und Handwerk,– für die Oberflächenbearbeitung, wie z. B. Satinieren, Strukturieren, Polieren, Bürsten, Glätten, Entrosten oder Entgraten bei Stahl, Edelstahl oder Nichteisenmetallen,– zum Einsatz mit Werkzeugen, die vom Hersteller für diese Maschine angeboten werden.Die Oberflächenbearbeitung von Holz ist nicht zulässig. Mit Bandschleifer-Vorsatz BRE 14-3 125 ist das Elektrowerkzeug bestimmt – für den gewerblichen Einsatz in Industrie und Handwerk,– zum Finish von Edelstahl-Rohren, runden Geländerteilen,TRINOXFLEX

– zum Schleifen von runden Stangen- profilen sowie Rohren allgemein, – zum Einsatz mit Schleifbändern und Zubehör, das in dieser Anleitung angegeben oder vom Hersteller empfohlen wird. Sicherheitshinweise für Elektro- werkzeug mit Satinier-Vorsatz WARNUNG! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben . Bewahren Sie alle Sicher- heitshinweise und Anweisungen für die Zukunft auf. Gemeinsame Sicherheitshinweise zum Sandpapierschleifen, Polieren und Arbeiten mit Drahtbürste

Dieses Elektrowerkzeug ist zu verwenden als Sandpapierschleifer, Polierer und Drahtbürste. Beachten Sie alle Sicher- heitshinweise, Anweisungen, Darstellun- gen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

Dieses Elektrowerkzeug ist nicht geeignet zum Schleifen und Trennschleifen. Verwendungen, für die das Elektrowerk- zeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektro- werkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatz- werkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maß- angaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatz- werkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerk- zeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahme- durchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerk- zeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außer- halb der Ebene des rotierenden Einsatz- werkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

Tragen Sie persönliche Schutzausrüs- tung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutz- handschuhe oder Spezialschürze, die kleine Schleif

und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen An- wendungen entstehen. Staub

oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.TRINOXFLEX

Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbe- reich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außer- halb des direkten Arbeitsbereichs verursachen.

Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verbor- gene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder ihr Arm in das sich drehende Einsatzwerkzeug geraten.

Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Klei- dung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

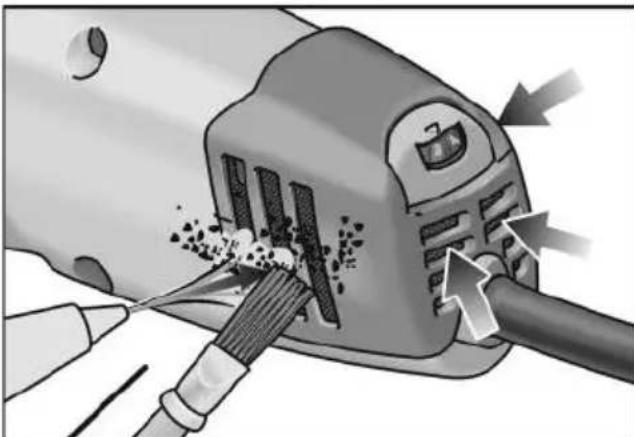

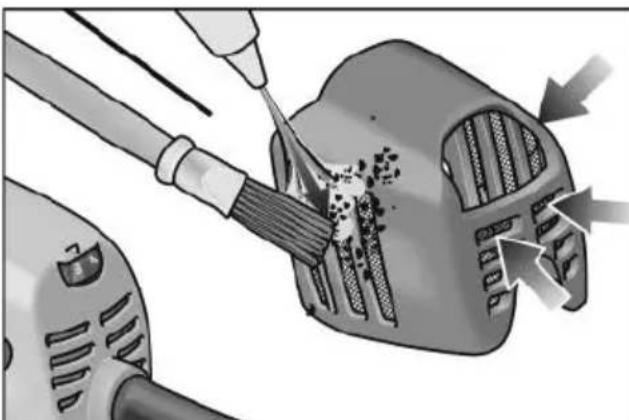

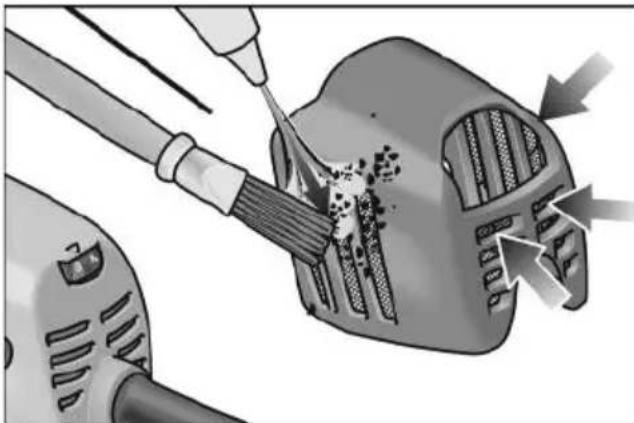

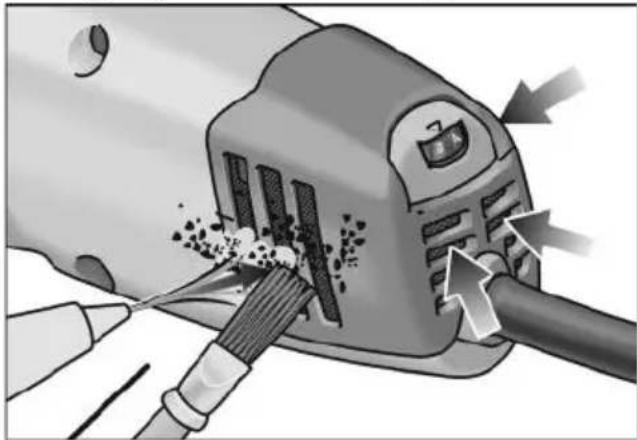

Reinigen Sie regelmäßig die Lüftungs- schlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Ver- wendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleif- scheibe, die in das Werkstück eintaucht, ver- fangen und dadurch die Schleifscheibe aus- brechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockier- stelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag

und Reaktionskräfte beherrschen.

Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatz- werkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sichTRINOXFLEX

zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

Verwenden Sie kein Ketten

oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug. Besondere Sicherheitshinweise zum Sandpapierschleifen:

Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgröße. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen. Besondere Sicherheitshinweise zum Polieren

Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungs- schnüre, zu. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mitdrehende Befestigungs- schnüre können Ihre Finger erfassen oder sich im Werkstück verfangen. Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten

Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Draht- stücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen.

Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte Ihren Durchmesser vergrößern. Sicherheitshinweise für Elektro- werkzeug mit Rohrbandschleifer- Vorsatz WARNUNG! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben . Bewahren Sie alle Sicher- heitshinweise und Anweisungen für die Zukunft auf. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da das Schleif- band das eigene Netzkabel treffen kann. Das Beschädigen einer spannungs- führenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Beim Arbeiten den Bandschleifer mit beiden Händen führen. Handgriff muss montiert sein! Maschine erst einschalten, wenn beide Hände in Griffposition sind. Hände weg vom laufendem Schleifband. Im Bereich der Umlenkrollen besteht Verletzungsgefahr durch Quetschen. Auf Grund der Funktionsweise und der zugesicherten Flexibilität des Gerätes lassen sich diese Gefahrenstellen nicht vollständig abdecken. Freigesetzte Stäube von Materialien wie bleihaltige Anstriche, einige Holzarten, Mineralien und Metall können eine Gefährdung der Bedienperson oder in der Nähe befindlicher Personen darstellen. Einatmen oder Berühren dieser Stäube können zu Atemwegserkrankungen und/ oder allergischen Reaktionen führen. – Für gute Belüftung des Arbeitsplatzes sorgen!TRINOXFLEX

– Wenn möglich, externe Staub- absaugung verwenden. – Es wird die Verwendung einer Atem- schutzmaske mit Filterklasse P2 empfohlen. Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest). Niemals Leichtmetalle schleifen oder trennen, deren Magnesiumgehalt größer als 80 % ist. Brandgefahr! Geräte, die im Freien verwendet werden oder extremen Metallstäuben ausgesetzt sind, über einen Fehlerstrom-Schutz- schalter (Auslösestrom maximal 30 mA) anschließen. Keine verschlissenen, eingerissenen oder stark zugesetzten Schleifbänder verwenden. Beschädigte Schleifbänder können zerreißen, weggeschleudert werden und jemanden verletzen. Vor dem Gebrauch die richtige Montage und Befestigung der Schleifwerkzeuge überprüfen. Gerät ohne Belastung für 30 Sekunden einschalten! Probelauf sofort unterbrechen, wenn erhebliche Vibrationen auftreten oder andere Schä- den festgestellt werden. Bandschleifer nicht so stark belasten, dass er zum Stillstand kommt oder das Schleifband durchrutscht. Vor dem Ablegen Bandschleifer ausschalten und auslaufen lassen. Bandschleifer nicht in einem Schraubstock festspannen. Netzkabel immer nach hinten vom Bandschleifer wegführen. Werkstück einspannen, sofern es nicht befestigt ist oder durch sein Eigengewicht sicher liegt. Schleifwerkzeuge gemäß den Anweisungen des Herstellers lagern und handhaben. Weitere Sicherheitshinweise Nur für den Außenbereich zugelassene Verlängerungskabel verwenden. Zur Kennzeichnung des Elektrowerk- zeugs nur Klebeschilder verwenden. Keine Löcher in das Gehäuse bohren. Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen. Geräusch und Vibration HINWEIS Werte für den A

bewertete Geräuschpegel sowie die Schwingungsgesamtwerte der Tabelle „Technische Daten“ entnehmen. Die Geräusch

und Schwingungswerte wurden entsprechend EN 62841 ermittelt. WARNUNG! Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte. HINWEIS Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemes- sen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwin- gungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaß- nahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. VORSICHT! Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.TRINOXFLEX

Technische Daten Gerätetyp Satiniermaschine BSE 14-3 100 BBE 14-3 110 Rohrbandschleifer BRE 14-3 125 Leistungsaufnahme (--> 110 V)

(1150) Bemessungsdrehzahl min

Leerlaufdrehzahl min

1000 – 3500 Max. Werkzeug-Ø mm 125 – Werkzeugbreite mm 100 – Werkzeugaufnahme mm 19 – Bandabmessungen (Länge x Breite) mm – 760 x 40 Bandgeschwindigkeit m/s – 3,5 – 10,0 Gewicht entspr. „EPTA-procedure 1/2003“ Antrieb ohne Vorsätze und Kabel kg 2,1 Antrieb mit Vorsatz (ohne Kabel) kg 2,9 3,6 Schutzklasse II/ A-bewerteter Geräuschpegel entsprechend EN 62841 (siehe „Geräusch und Vibration“): Schalldruckpegel L

dB(A) 82,1 82,5 Schallleistungspegel L

dB(A) 93,1 93,5 Unsicherheit K db 3,0 Schwingungsgesamtwert entsprechend EN 62841 (siehe „Geräusch und Vibration“): Emissionswert a

beim ... – Satinieren von Metalloberflächen – Schleifen von Metallrohren m/s

< 2,5 Unsicherheit K m/s

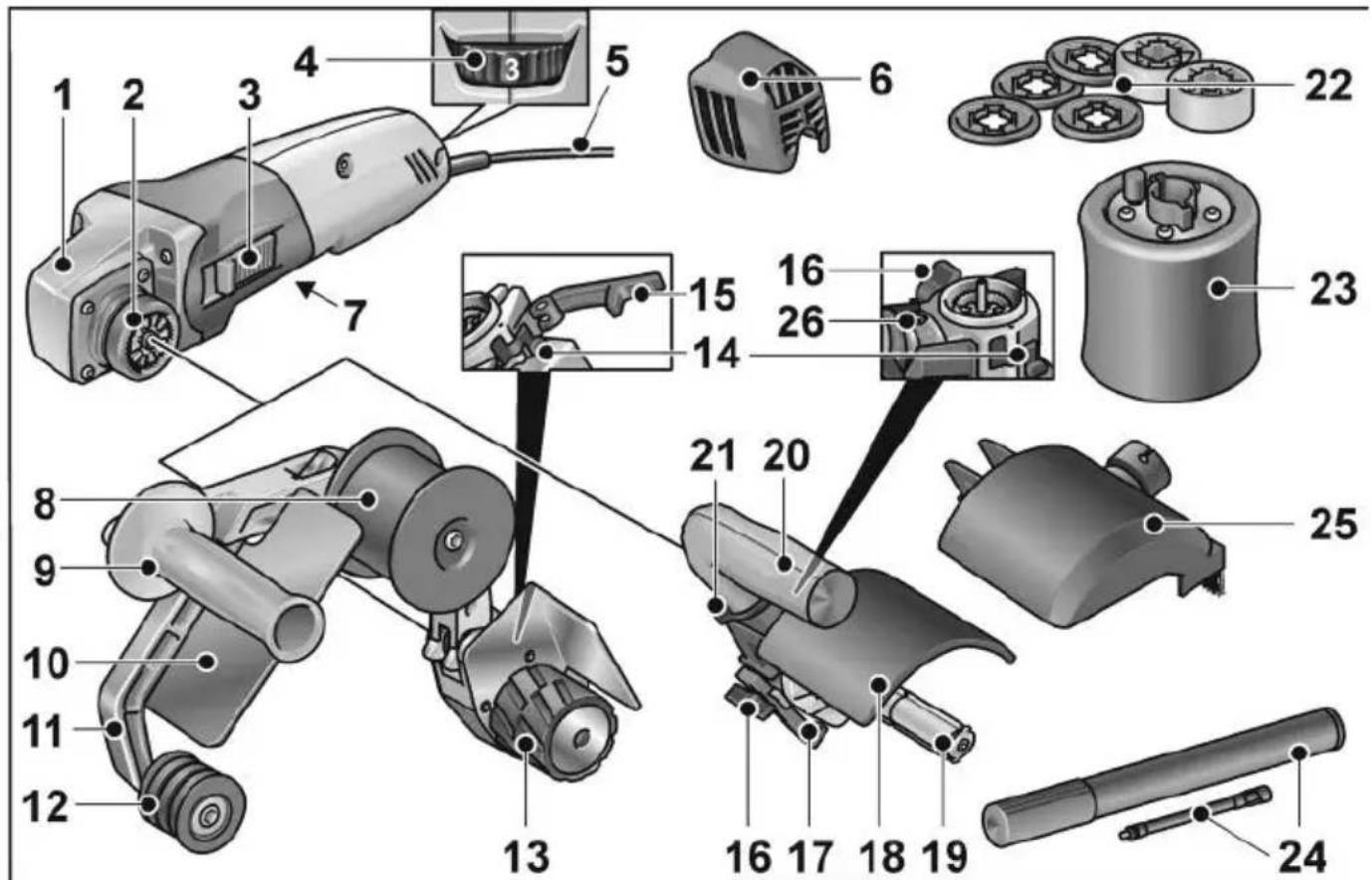

Auf einen Blick Antriebseinheit BME 14-3L 1 Getriebekopf 2 Schnellkupplung für Vorsätze 3 Schalterwippe Zum Ein- und Ausschalten. Mit Raststellung für Dauerbetrieb. 4 Stellrad für Drehzahlvorwahl 5 Netzkabel 4,0 m mit Netzstecker 6 Staubschutzkappe 7 Typschild

Rohrbandschleifer-Vorsatz BRE 14-3125 8 Umlenkrolle mit Führungsrand 9 Handgriff 10 Handschutz 11 Schwinge Federgelagert, zum Spannen des Schleifbandes. 12 Umlenkrolle mit Führungsrand 13 Antriebsrolle ohne Führungsrand 14 Entriegelungshebel für Schnellkupplung 15 Spannhebel für Schnellkupplung Satinier-Vorsatz BSE 14-3 100 / BBE 14-3 110 16 Feststellschraube für Parallelanschlag 17 Parallelanschlag 18 Schutzhaube 19 Werkzeugaufnahme 20 Handgriff 21 Verschlussring für Haubenbefestigung 22 Distanzringe

25 Schutzhaube mit Absaugung 26 Sicherungsschraube

im Set enthaltenTRINOXFLEX

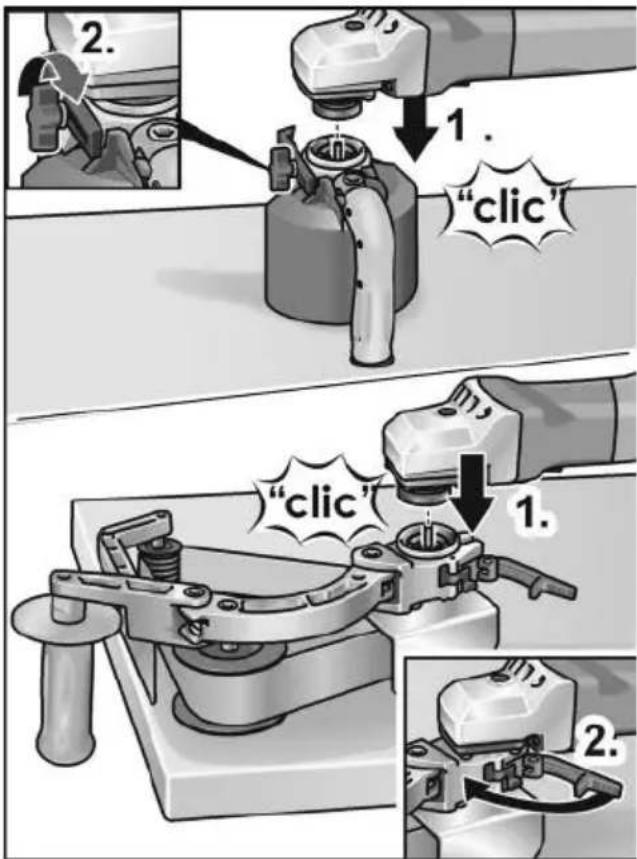

Gebrauchsanweisung WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen. Vor der Inbetriebnahme Antriebseinheit und Vorsätze auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren. Montage der Vorsätze Gewünschten Vorsatz auf einer ebenen Arbeitsfläche mit der Schnellkupplung nach oben ablegen. Spannhebel am Vorsatz öffnen. Antriebseinheit in gewünschter Position zum Vorsatz aufsetzen und bis zum hör- baren Einrasten nach unten drücken (1.). Spannhebel schließen, bzw. Feststellschraube festziehen (2.). HINWEIS Die Verzahnungen der Schnellkupplung von Antriebseinheit und Vorsatz werden beim Einschalten automatisch gekoppelt. Demontage der Vorsätze Spannhebel am Vorsatz öffnen, bzw. Feststellschraube lösen (1.). Entriegelungshebel drücken und festhalten (2.).

Antriebseinheit vom Vorsatz abheben (

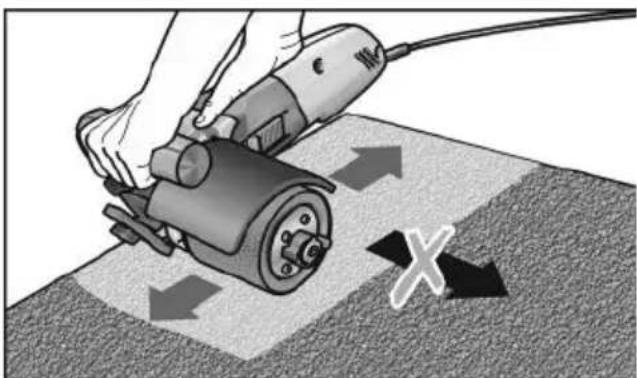

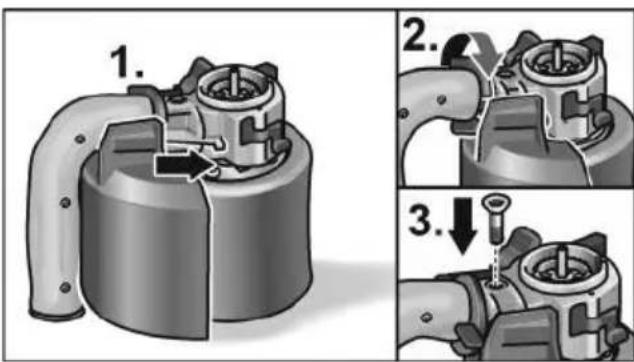

Satinier-Vorsatz BSE 14-3 100 / BBE 14-3 110 WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen. Schutzhaube montieren VORSICHT! Der Satinier-Vorsatz darf nur mit montierter Schutzhaube betrieben werden.TRINOXFLEX

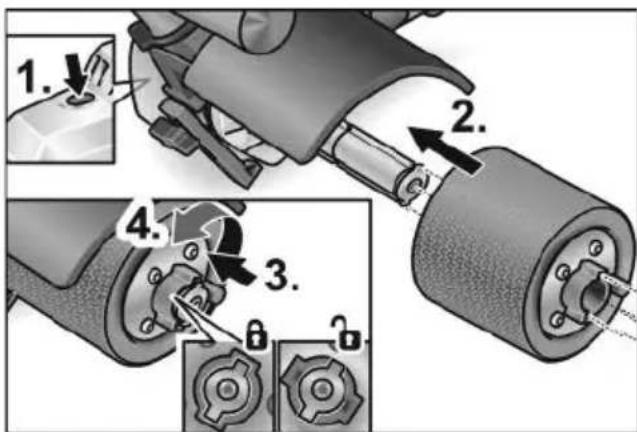

Verschlussring für Haubenbefestigung öffnen. Schutzhaube aufsetzen (1.). Verschlussring für Haubenbefestigung schließen (2.). Sicherungsschraube eindrehen (3.). Werkzeug befestigen Die Werkzeugaufnahme gestattet einen werkzeuglosen Wechsel des Werkzeugs. Netzstecker ziehen. Spindelarretierung drücken und gedrückt halten (1.). Werkzeug bzw. Werkzeugträger auf die Werkzeugaufnahme schieben (Formpassung Nut-Feder) (2.). Werkzeug gegen den Federdruck nach unten drücken (3.) und im Uhrzeigersinn drehen (4.). Die Werkzeugaufnahme ist verriegelt. HINWEIS Die Werkzeugaufnahme hat eine Breite von 100 mm. Je nach Werkzeugbreite müssen mehrere Werkzeuge aufgesetzt werden oder Breitenunterschiede mittels der Distanzringe ausgeglichen werden. Beispiele:

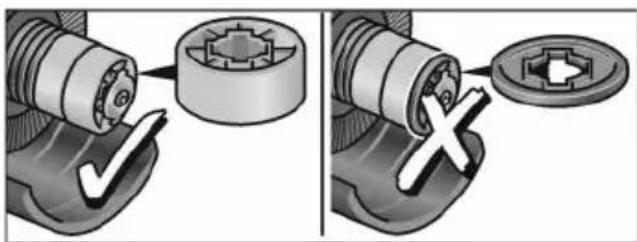

Polierrad 50 mm breit:....... 2 Werkzeuge

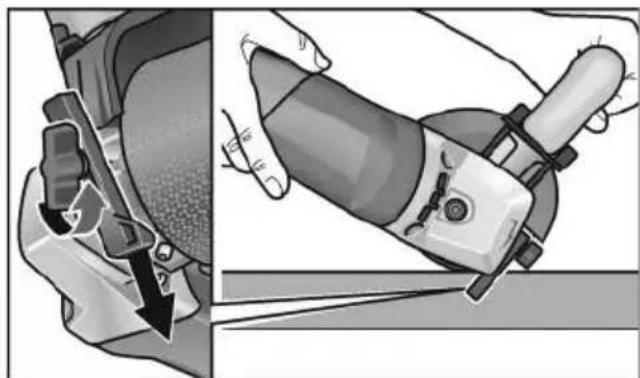

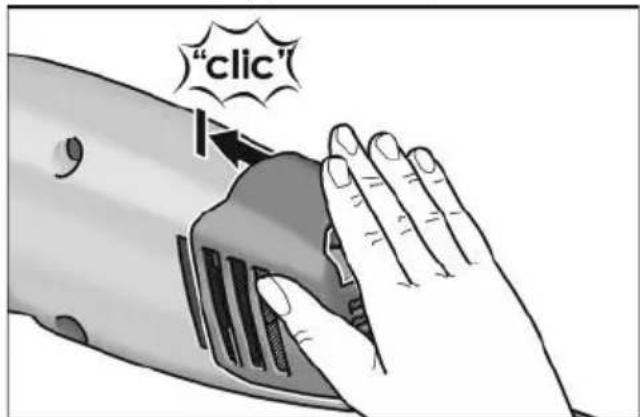

Schwabbel 10 mm breit: ........................ .............. 8 Werkzeuge und Distanzringe Netzstecker in Steckdose stecken. Elektrowerkzeug einschalten (ohne Einrasten) und für ca. 30 Sekunden laufen lassen. Auf Unwuchten und Vibrationen kontrollieren. Elektrowerkzeug ausschalten. Parallelanschlag verwenden Der Parallelanschlag gewährleistet den exakten Geradeauslauf bei der Bearbeitung von Profilen. Feststellschraube am Parallelanschlag lösen (1.). Parallelanschlag einstellen (2.). Feststellschraube wieder festziehen. Staubschutzkappe anbringen Die Staubschutzkappe aufstecken, bis sie hörbar einrastet.TRINOXFLEX

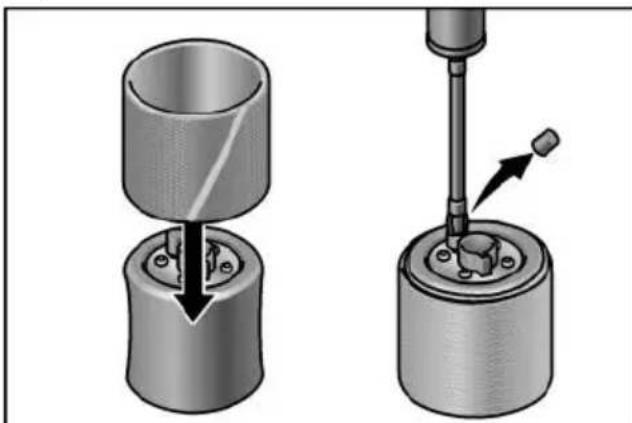

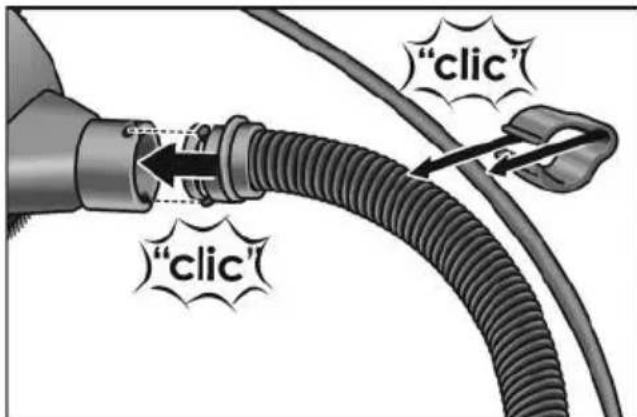

Arbeit mit Gummiluftrolle Die Gummiluftrolle ist besonders zum Schleifen von Konturen geeignet, da sie sich der Oberflächenform des Werkstücks anpassen kann. Schleifhülse über die unaufgepumpte Gummiluftrolle schieben. Ventilkappe abnehmen. Mit der Luft- pumpe die Gummiluftrolle aufpumpen. Zum Luftablassen mit der Rückseite der Ventilkappe das Ventil öffnen. HINWEIS Wenn die Körnung der Schleifhülse sehr oft gewechselt werden muss, empfehlen wir die Nutzung einer zweiten Gummiluftrolle aus dem Zubehörprogramm. Arbeitshinweise für Satinier-Vorsatz VORSICHT! Nach dem Ausschalten läuft das Schleif- werkzeug noch kurze Zeit nach. Bearbeitung ebener Flächen: Elektrowerkzeug mit beiden Händen festhalten. Zum dekorativen Finish der Oberfläche: Elektrowerkzeug vorsichtig auf die zu bearbeitende Fläche aufsetzen und in linearen Bewegungen vor- und zurückbewegen. Anschluss einer Absauganlage HINWEIS Die Verwendung eines FLEX Spezial- saugers der Klasse M wird empfohlen. Absaugschlauch am Anschlussstutzen der Schutzhaube befestigen. Anschlusskabel mit den zum Lieferumfang gehörenden Kabelhaltern (3x) am Absaugschlauch befestigen. Absaugschlauch an der Absauganlage anschließen. Bedienungsanleitung der Absauganlage beachten! Befestigung kontrollieren! Bei Bedarf passenden Adapter benutzen. HINWEIS Sollte Ihr Staubsauger einen speziellen An- schlussstutzen benötigen (d. h. einen anderen Anschlussstutzen als den 32 mm/ 36 mm-Standardanschlussstutzen, der zum Lieferumfang des Elektrowerkzeugs gehört), setzen Sie sich mit Ihrem Staubsauger-Lieferanten in Verbindung, um den geeigneten Adapter zu besorgen. Rohrbandschleifer-Vorsatz BRE 14-3125 WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen. Schleifband auflegen oder wechseln VORSICHT! Vorgegebene Laufrichtung des Bandes beachten! Laufrichtung muss mit Lauf- richtungspfeil am Getriebekopf überein- stimmen. Netzstecker ziehen. Schwinge in Richtung Antriebsrolle drücken und gedrückt halten.TRINOXFLEX

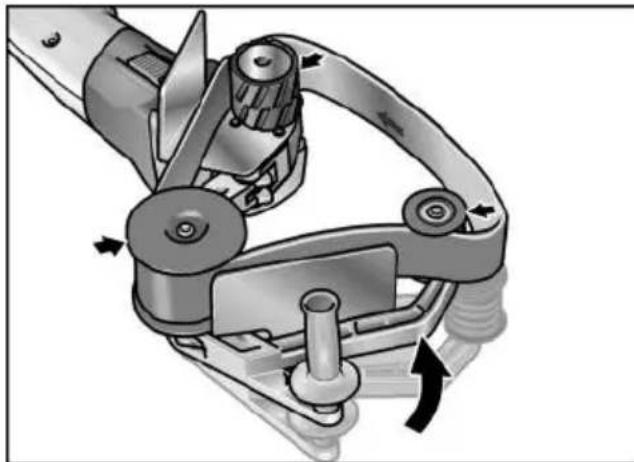

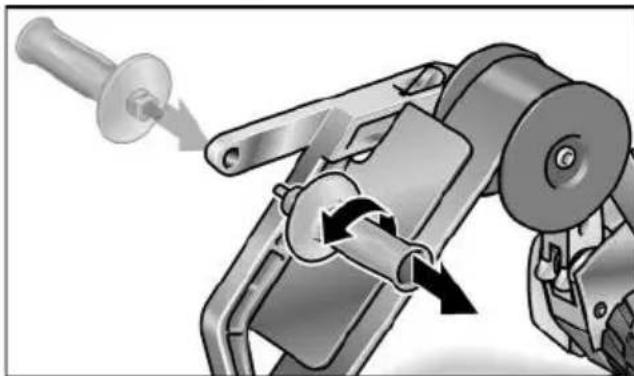

Schleifband über die Rollen legen. Schwinge loslassen. Kontrollieren, dass das Band vollständig auf den Rollen liegt. Handgriff verstellen Zum Arbeiten an schwer zugänglichen Stellen, wie z. B. an Wänden montierte Hand- läufe, kann der Handgriff auf der anderen Seite der Schwinge montiert werden. Arbeitshinweise für Rohrbandschleifer- Vorsatz VORSICHT! Nach dem Ausschalten läuft das Schleif- werkzeug noch kurze Zeit nach. Ein Bandschleifer weist gegenüber einer Schleifscheibe folgende Vorteile auf: – kühler Schliff, – sauberes Finish ohne Riefen, – hohe Abtragsleistung,

hohe Produktivität durch großen Um- schlingungswinkel (durchmesserabhängig). Schleifen: HINWEIS Nach dem Ansetzen an das Werkstück und vor dem Einschalten der Maschine kontrollieren, ob das Band vollständig auf den Rollen aufliegt. – Die Bearbeitung von Rohren erfolgt zwischen den Rollen 11 und 12. – Der Umschlingungswinkel und die Abtragsleistung kann über den Anpressdruck variiert werden. – Je kleiner der Rohrdurchmesser, desto größer der mögliche Umschlingungs- winkel. Bis zu 270° sind möglich. Versiegelung: Viele Hersteller empfehlen die Versiegelung endbearbeiteter Oberflächen mit einem Schutzspray (siehe Flex-Edelstahl- Zubehör). Weitere Informationen über die Produkte des Herstellers unter www.flex-tools.com

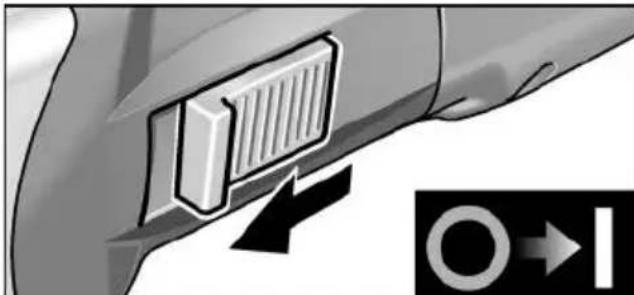

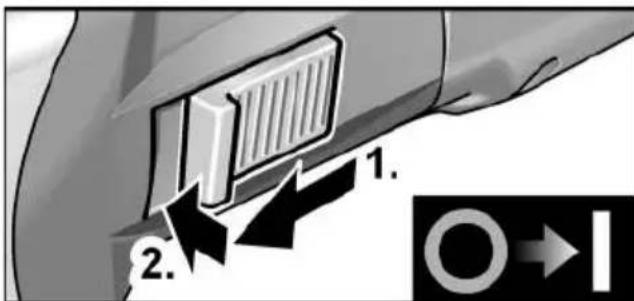

Ein- und Ausschalten Kurzzeitbetrieb ohne Einrasten Schalter nach vorn schieben und festhalten. Zum Ausschalten Schalter loslassen. Dauerbetrieb mit EinrastenTRINOXFLEX

Schalter nach vorn schieben (

) und durch Druck auf vorderes Ende einrasten (

Zum Ausschalten Schalter durch Druck auf hinteres Ende entriegeln. HINWEIS Nach einem Stromausfall läuft das eingeschaltete Gerät nicht wieder an. Drehzahlvorwahl Die Arbeitsgeschwindigkeit kann mit dem Stellrad stufenlos den Material- anforderungen angepasst werden. Wartung und Pflege WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen. Reinigung WARNUNG! Bei der Bearbeitung von Metallen kann sich bei extremen Einsatz leitfähiger Staub im Gehäuseinnenraum ablagern. Beeinträchtigung der Schutzisolierung! Maschine über Fehlerstrom-Schutzschalter (Auslösestrom 30 mA) betreiben. Gerät und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig. Gehäuseinnenraum mit Motor regel- mäßig mit trockener Druckluft ausblasen. Reinigung Staubschutzkappe Metallgitter der Luftschlitze mit einem Pinsel grob abpinseln. Danach mit Druckluft in seitlicher Richtung abblasen. Bei starker Verschmutzung, die Kappe ausclipsen, abnehmen und komplett mit Druckluft ausblasen. Stufe Drehzahl Satinier- Vorsatz [U/min] Bandgeschwindigkeit Rohrbandschleifer- Vorsatz [m/s] 1 1000 3,5 2 1500 4,8 3 2000 6,1 4 2500 7,4 5 3000 8,7 6 3500 10,0TRINOXFLEX

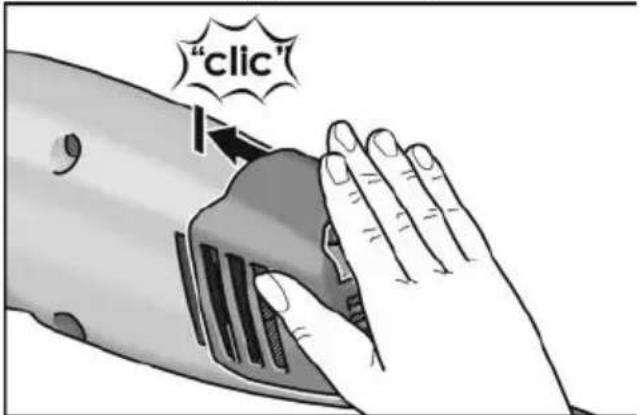

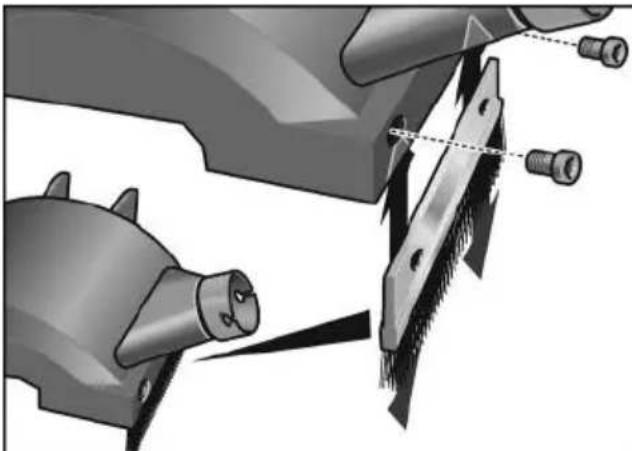

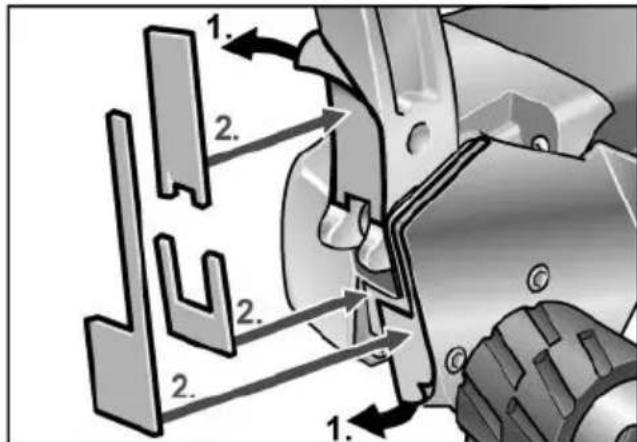

Kohlenbürsten Die Antriebseinheit ist mit Abschaltkohlen ausgestattet. Nach Erreichen der Verschleiß- grenze der Abschaltkohlen wird das Elektro- werkzeug automatisch abgeschaltet. HINWEIS Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers. Durch die hinteren Lufteintrittsöffnungen kann das Kohlenfeuer während des Gebrauchs beobachtet werden. Bei starkem Kohlenfeuer das Gerät sofort ausschalten. Antriebseinheit an eine vom Hersteller autorisierte Kundendienstwerkstatt übergeben. Getriebe HINWEIS Die Schrauben am Getriebekopf während der Garantiezeit nicht lösen. Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers. Reparaturen Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienst- werkstatt ausführen lassen. Austausch von Verschleißteilen Während der Betriebszeit des Bandschleifer- Vorsatzes kommt es zur Abnutzung der Filzschoner an der Schwinge. Ersatzteile können über den Hersteller bzw. den Händler bezogen werden. Ersatzteile und Zubehör Weiteres Zubehör den Katalogen des Herstellers entnehmen. Explosions- zeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com Entsorgungshinweise WARNUNG! Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. HINWEIS Über Entsorgungsmöglichkeiten beim Fachhändler informieren!TRINOXFLEX

-Konformität Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 62841 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU. Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Haftungsausschluss Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsach- gemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.TRINOXFLEX

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/MurrTRINOXFLEX
