BEDIENUNGSANLEITUNG BME 18.0EC Flex

• Inhalt Verwendete Symbole p. 3
• Symbole am Gerät p. 3
• Zu Ihrer Sicherheit p. 3
• Geräusch und Vibration p. 10
• Technische Daten p. 11
• Auf einen Blick p. 12
• Gebrauchsanweisung p. 13
• Wartung und Pflege p. 20
• Entsorgungshinweise p. 21
• -Konformität p. 22
• Haftungsausschluss Verwendete Symbole WARNUNG! Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen. VORSICHT! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden. HINWEIS Bezeichnet Anwendungstipps und wichtige Informationen. Symbole am Gerät Vor Inbetriebnahme Bedienungsanleitung lesen!Augenschutz tragen!Entsorgungshinweis für das Altgerät (siehe Seite 21)! Zu Ihrer Sicherheit WARNUNG! Vor Gebrauch des Elektrowerkzeugs lesen und danach handeln: p. 22

die vorliegende Bedienungsanleitung,

die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften

die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung. Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Das Elektrowerkzeug ist nur zu benutzen

für die bestimmungsgemäße Verwendung,

in sicherheitstechnisch einwandfreiem Zustand. Die Sicherheit beeinträchtigende Störungen umgehend beseitigen. Bestimmungsgemäße Verwendung Die Antriebseinheit BME 18.0-EC ist ausschließlich als Antrieb der nachfolgend beschriebenen Vorsätze zu verwenden. Mit Kehlnahtschleifer-Vorsatz LK 152 ist das Elektrowerkzeug bestimmt – für den gewerblichen Einsatz in Industrie und Handwerk,– zum Verschleifen von Schweißnähten insbesondere an schwer zugänglichen Stellen im Geländerbau,– zum Einsatz mit Schleifscheiben und Zubehör, das in dieser Anleitung angegeben oder vom Hersteller empfohlen wird Mit Satinier-Vorsatz BS 50 ist das Elektrowerkzeug bestimmt – für den gewerblichen Einsatz in Industrie und Handwerk,– für die Oberflächenbearbeitung, wie z. B. Satinieren, Strukturieren, Polieren, Bürsten, Glätten, Entrosten oder Entgraten bei Stahl, Edelstahl oder Nichteisenmetallen,TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

– zum Einsatz mit Werkzeugen, die vom Hersteller für diese Maschine angeboten werden. Die Oberflächenbearbeitung von Holz ist nicht zulässig. Mit Bandschleifer-Vorsatz BR 50 ist das Elektrowerkzeug bestimmt – für den gewerblichen Einsatz in Industrie und Handwerk, – zum Finish von Edelstahl-Rohren, runden Geländerteilen, – zum Schleifen von runden Stangenprofilen sowie Rohren allgemein, – zum Einsatz mit Schleifbändern und Zubehör, das in dieser Anleitung angegeben oder vom Hersteller empfohlen wird. Mit Bandfeilen-Vorsatz BF 140 ist das Elektrowerkzeug bestimmt – für den gewerblichen Einsatz in Industrie und Handwerk, – zum Schleifen und Polieren von Metalloberflächen an schwer zugänglichen Stellen, – zum Einsatz mit Schleifbändern und Zubehör, das in dieser Anleitung angegeben oder vom Hersteller empfohlen wird. Sicherheitshinweise für Elektrowerkzeug mit Kehlnahtschleifer-Vorsatz WARNUNG

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Dieses Elektrowerkzeug ist zu verwenden als Schleifer. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen. Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polieren und Trennschleifen. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen. Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden. Schleifscheiben, Schleifteller oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mitTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden. Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Besondere Sicherheitshinweise zum Schleifen Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher. Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche eines Diamantschleiftellers. Diamantschleifteller sind zum Materialabtrag mit der Unterseite des Schleiftellers bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen. Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für das von Ihnen gewählte Einsatzwerkzeug. Geeignete Flansche stützen die Einsatzwerkzeuge und verringern so die Gefahr eines Bruchs. Verwenden Sie keine abgenutzten Einsatzwerkzeuge von größeren Elektrowerkzeugen. Einsatzwerkzeuge für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen. Sicherheitshinweise für Elektrowerkzeug mit Satinier- Vorsatz WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben . Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Gemeinsame Sicherheitshinweise zum Polieren und Arbeiten mit Drahtbürste Dieses Elektrowerkzeug ist zu verwenden als Polierer und Arbeiten mit Drahtbürste. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrische m Schlag, Feuer und/oder schweren Verletzungen kommen.

Dieses Elektrowerkzeug ist nicht geeignet zum Schleifen und Trennschleifen. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdreh- zahl laufen. Beschädigte Einsatzwerk- zeuge brechen meist in dieser Testzeit.

Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif

und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub

oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, da die Schleiffläche die eigene Anschlussleitung treffen kann. Das Beschädigen einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag

und Reaktionskräfte beherrschen.

Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag. Besondere Sicherheitshinweise zum Sandpapierschleifen

Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgröße. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen. Besondere Sicherheitshinweise zum Polieren

Lassen Sie keine losen Teile der Polier- haube, insbesondere Befestigungs- schnüre, zu. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mitdrehende Befestigungsschnüre können Ihre Finger erfassen oder sich im Werkstück verfangen.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten

Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen.

Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte Ihren Durchmesser vergrößern. Sicherheitshinweise für Elektro- werkzeug mit Rohrbandschleifer- Vorsatz WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben . Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Beim Arbeiten den Bandschleifer mit beiden Händen führen. Handgriff muss montiert sein! Maschine erst einschalten, wenn beide Hände in Griffposition sind. Hände weg vom laufendem Schleifband. Im Bereich der Umlenkrollen besteht Verletzungsgefahr durch Quetschen. Aufgrund der Funktionsweise und der zugesicherten Flexibilität des Gerätes lassen sich diese Gefahrenstellen nicht vollständig abdecken. Freigesetzte Stäube von Materialien wie bleihaltige Anstriche, einige Holzarten, Mineralien und Metall können eine Gefährdung der Bedienperson oder in der Nähe befindlicher Personen darstellen. Einatmen oder Berühren dieser Stäube können zu Atemwegserkrankungen und/ oder allergischen Reaktionen führen. – Für gute Belüftung des Arbeitsplatzes sorgen! – Wenn möglich, externe Staubabsaugung verwenden. – Es wird die Verwendung einer Atemschutzmaske mit Filterklasse P2 empfohlen. Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest). Niemals Leichtmetalle schleifen oder trennen, deren Magnesiumgehalt größer als 80 % ist. Brandgefahr! Geräte, die im Freien verwendet werden oder extremen Metallstäuben ausgesetzt sind, über einen Fehlerstrom- Schutzschalter (Auslösestrom maximal 30 mA) anschließen. Keine verschlissenen, eingerissenen oder stark zugesetzten Schleifbänder verwenden. Beschädigte Schleifbänder können zerreißen, weggeschleudert werden und jemanden verletzen. Vor dem Gebrauch die richtige Montage und Befestigung der Schleifwerkzeuge überprüfen. Gerät ohne Belastung für 30 Sekunden einschalten! Probelauf sofort unterbrechen, wenn erhebliche Vibrationen auftreten oder andere Schäden festgestellt werden. Bandschleifer nicht so stark belasten, dass er zum Stillstand kommt oder das Schleifband durchrutscht. Vor dem Ablegen Bandschleifer ausschalten und auslaufen lassen. Bandschleifer nicht in einem Schraubstock festspannen.

Werkstück einspannen, sofern es nicht befestigt ist oder durch sein Eigengewicht sicher liegt.

Schleifwerkzeuge gemäß den Anweisungen des Herstellers lagern und handhaben.

Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführen- den Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Sicherheitshinweise für Elektrowerkzeug mit Bandfeilen- Vorsatz WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben . Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Beim Arbeiten das Elektrowerkzeug mit beiden Händen führen. Handgriff muss montiert sein! Maschine erst einschalten, wenn beide Hände in Griffposition sind. Hände weg vom laufendem Schleifband. Im Bereich der Umlenkrollen besteht Verletzungsgefahr durch Quetschen. Auf Grund der Funktionsweise und der zugesicherten Flexibilität des Gerätes lassen sich diese Gefahrenstellen nicht vollständig abdecken. Freigesetzte Stäube von Materialien wie bleihaltige Anstriche, einige Holzarten, Mineralien und Metall können eine Gefährdung der Bedienperson oder in der Nähe befindlicher Personen darstellen. Einatmen oder Berühren dieser Stäube können zu Atemwegserkrankungen und/ oder allergischen Reaktionen führen. – Für gute Belüftung des Arbeitsplatzes sorgen! – Wenn möglich, externe Staubabsaugung verwenden. – Es wird die Verwendung einer Atemschutzmaske mit Filterklasse P2 empfohlen. Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest). Niemals Leichtmetalle schleifen oder trennen, deren Magnesiumgehalt größer als 80 % ist. Brandgefahr! Geräte, die im Freien verwendet werden oder extremen Metallstäuben ausgesetzt sind, über einen Fehlerstrom- Schutzschalter (Auslösestrom maximal 30 mA) anschließen. Keine verschlissenen, eingerissenen oder stark zugesetzten Schleifbänder verwenden. Beschädigte Schleifbänder können zerreißen, weggeschleudert werden und jemanden verletzen. Vor dem Gebrauch die richtige Montage und Befestigung der Schleifwerkzeuge überprüfen. Gerät ohne Belastung für 30 Sekunden einschalten! Probelauf sofort unterbrechen, wenn erhebliche Vibrationen auftreten oder andere Schäden festgestellt werden. Maschine überprüfen, um die Ursache dafür festzustellen. Elektrowerkzeug nicht so stark belasten, dass es zum Stillstand kommt oder das Schleifband durchrutscht. Vor dem Ablegen Elektrowerkzeug ausschalten und auslaufen lassen. Elektrowerkzeug nicht in einem Schraubstock festspannen. Werkstück einspannen, sofern es nicht befestigt ist oder durch sein Eigengewicht sicher liegt. Schleifwerkzeuge gemäß den Anweisungen des Herstellers lagern und handhaben.

Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführen- den Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Weitere Sicherheitshinweise Nur für den Außenbereich zugelassene Verlängerungskabel verwenden. Zur Kennzeichnung des Gerätes nur Klebschilder verwenden. Keine Löcher in das Gehäuse bohren. Nennspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Geräusch und Vibration HINWEIS Werte für den A

bewertete Geräuschpegel sowie die Schwingungsgesamtwerte der Tabelle „Technische Daten“ entnehmen. Die Geräusch

und Schwingungswerte wurden entsprechend EN 60745 ermittelt. WARNUNG! Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte. HINWEIS Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 / EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. VORSICHT! Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

schine BME 18.0-EC Vorsatz LK 152 BR 50 BS 50 BF 140 Nennspannnung V 18 Akku

Werkzeugaufnahme mm M14 -

Max. Werkzeug Ø mm 152 -

Werkzeugbreite max. mm 6 -

Bandabmessungen (Länge x Breite) mm - 533 x 4-30 - 533 x 4-9 Bandgeschwindigkeit m/s -

Gewicht entsprechend „EPTA-procedure 1/2003“ Gewicht ohne Akku kg 2,9 2,7 2,3 2,6 Gewicht Akku AP 18.0/2,5 AP 18.0/5,0

bewerteter Geräuschpegel entsprechend EN 60745 / EN 62841 (siehe „Geräusch und Vibration“): Schalldruckpegel L

dB(A) 79 75 Schallleistungspegel L

Unsicherheit K db 3 Schwingungsgesamtwert entsprechend EN 60745 / EN 62841 (siehe „Geräusch und Vibration“): Emissionswert a

beim Satinieren von Metall

beim Schleifen von Metallroh

< 2,5 - < 2,5 Unsicherheit K m/s

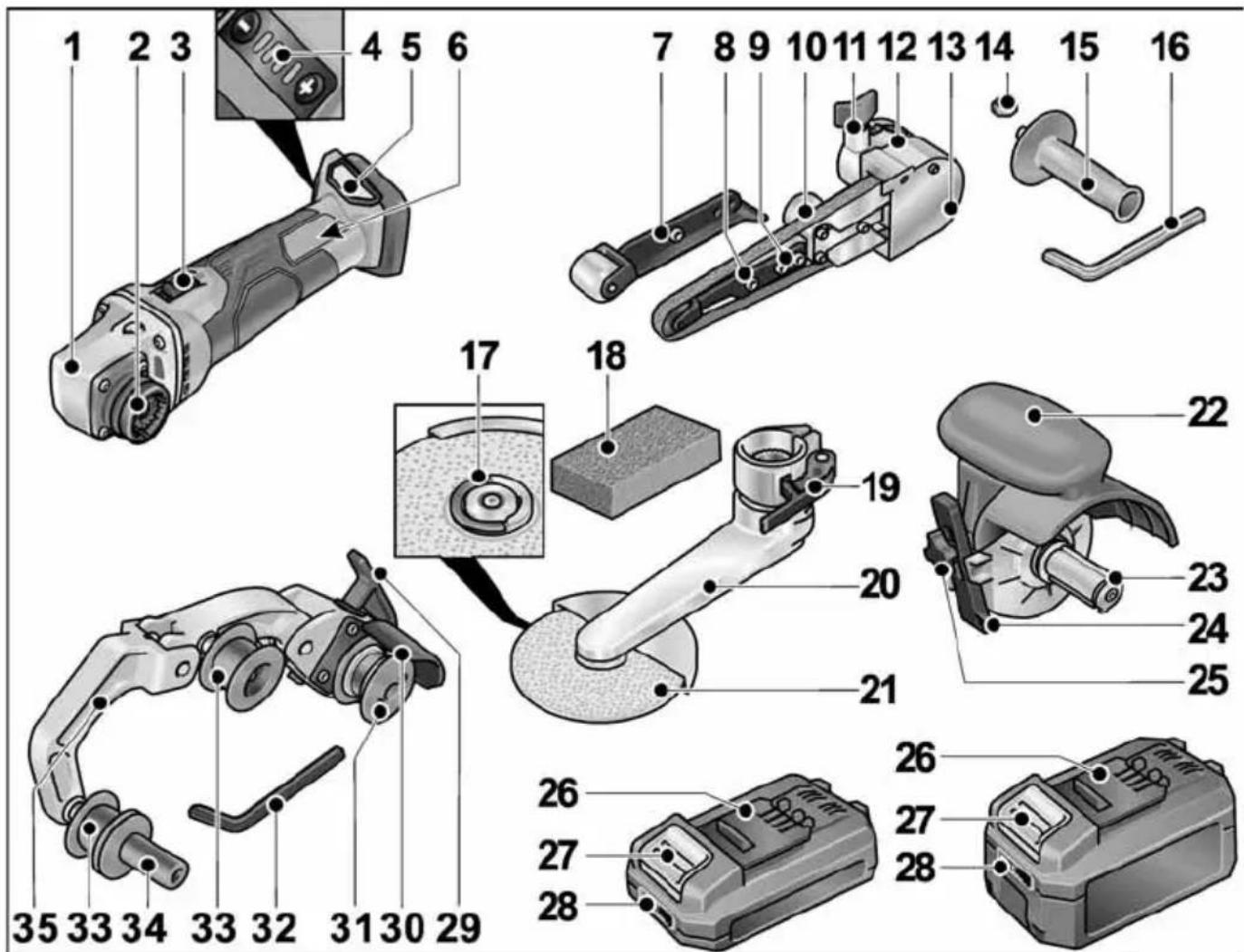

Auf einen Blick Antriebseinheit BME 18.0-EC 1 Getriebekopf 2 Schnellkupplung für Vorsätze 3Schalterwippe Zum Ein- und Ausschalten. Mit Raststellung für Dauerbetrieb. 4 Drehzahlregelung +/- Funktion mit 4 Stufen 5 Einschubschacht für Akku 6 Typschild

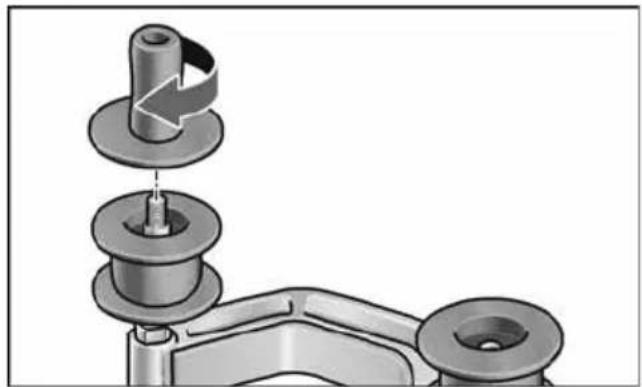

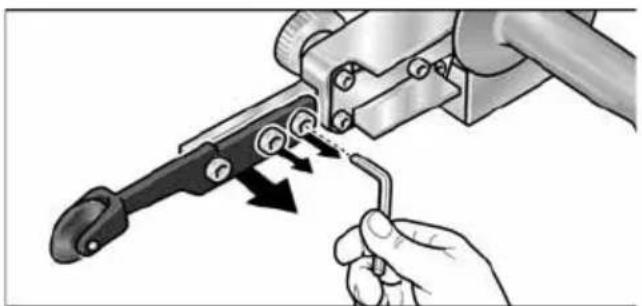

Bandfeilen-Vorsatz BF 140 7 Anpressrolle mit Schleifarm 8 Befestigungsschraube/ Einstellschraube zum Einstellen des Bandlaufs 9 Befestigungsschrauben für Schleifarm 10 Exzenterschraube 11 Feststellschraube für Schleifvorsatz 12 Entriegelungshebel für Schnellkupplung 13 Gehäuseabdeckung 14 Sechskantmutter 15 Handgriff 16 Innensechskantschlüssel Kehlnahtschleifer-Vorsatz LK 152 17 FixTec-Schnellspannmutter 18 Profilierstein 19 Spannhebel 20 Schleifarm 21 Schleifscheibe Satinier-Vorsatz BS 50 22 Schutzhaube mit Handgriff 23 Werkzeugaufnahme 24 Parallelanschlag 25 Feststellschraube für Parallelanschlag und VorsatzTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

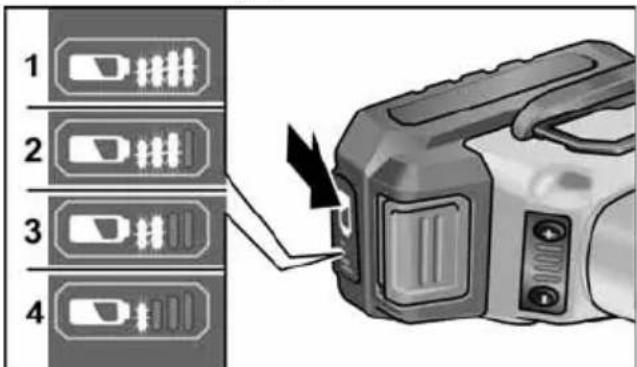

Akkus 26 Li-Ion-Akku (2,5 Ah oder 5,0 Ah) 27 Entriegelungstaste für Akku 28 Akkuzustands-Anzeige Rohrbandschleifer-Vorsatz BR 50 29 Spannhebel für Schnellkupplung 30 Schutzabdeckung 31 Antriebsrolle mit Anlaufscheiben 32 Innensechskantschlüssel 33 Umlenkrolle mit Anlaufscheiben 34 Handgriff 35 Schwinge Federgelagert, zum Spannen des Schleifbandes.

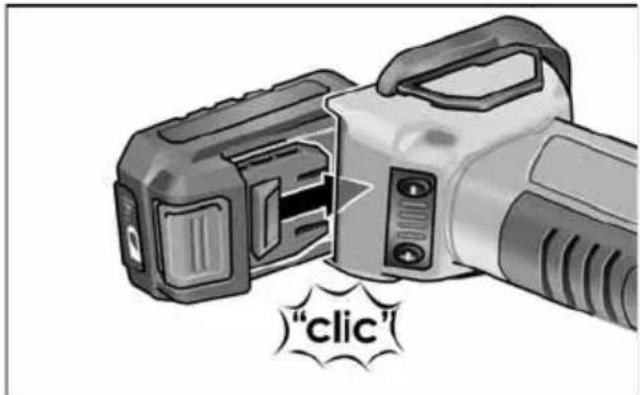

nicht dargestellt Gebrauchsanweisung WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät entnehmen. Vor der Inbetriebnahme Antriebseinheit und Vorsätze auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren. HINWEIS Die Akkus sind bei Lieferung nicht vollständig geladen. Vor dem ersten Betrieb die Akkus vollständig laden. Siehe dazu Bedienungsanleitung des Ladegerätes. Akku einsetzen/wechseln Geladenen Akku bis zum vollständigen Einrasten in das Elektrowerkzeug eindrücken. Zum Entnehmen die Entriegelungstasten drücken (1.) und Akku herausziehen (2.). VORSICHT! Bei Nichtgebrauch die Kontakte des Akkus schützen. Lose Metallteile können die Kontakte kurzschließen, es besteht Explosions- und Brandgefahr! Ladezustand des Akkus Durch Drücken der Taste kann an den LED der Akkuzustands-Anzeige der Ladezustand geprüft werden. Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED, muss der Akku geladen werden. Wenn nach dem Drücken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

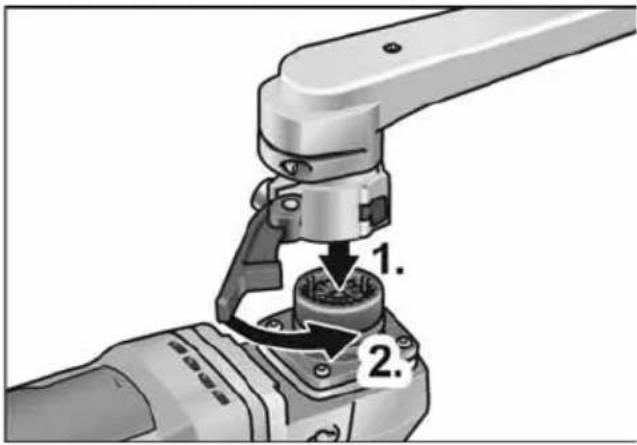

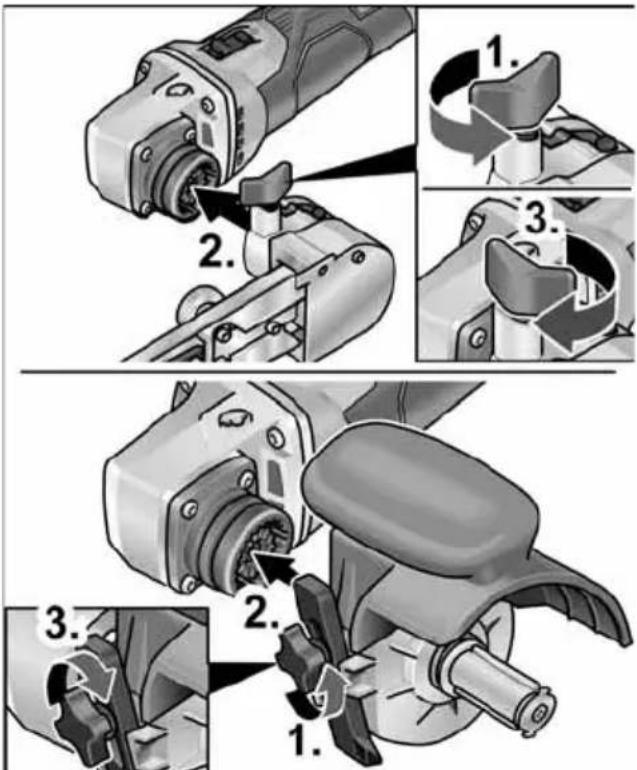

Montage der Vorsätze Gewünschten Vorsatz auf einer ebenen Arbeitsfläche mit der Schnellkupplung nach oben ablegen.

Antriebseinheit in gewünschter Position zum Vorsatz aufsetzen und bis zum hörbaren Einrasten nach unten drücken (

Spannhebel schließen (2.). Spannhebel am Vorsatz öffnen (1.).

Antriebseinheit in gewünschter Position zum Vorsatz aufsetzen und bis zum hörbaren Einrasten nach unten drücken (

Spannhebel schließen (3.). HINWEIS Falls der Vorsatz nicht hörbar einrastet, Werkzeugspindel bzw. Antriebsrolle des Vorsatzes leicht verdrehen damit die Kupplung eingreifen kann. Feststellschraube lösen (1.). Antriebseinheit auf der Schnellkupplung aufsetzen (2.). Feststellschraube wieder festziehen (3.). Demontage der VorsätzeTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

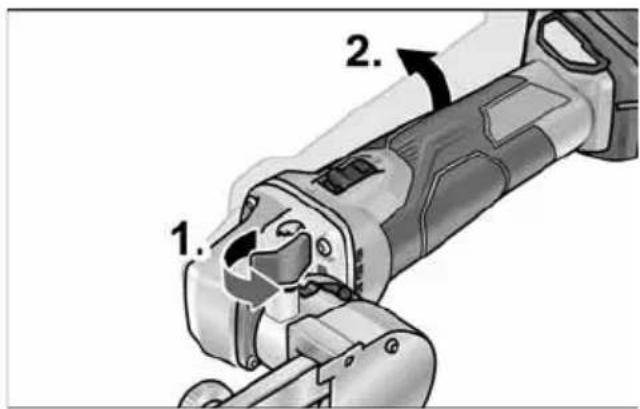

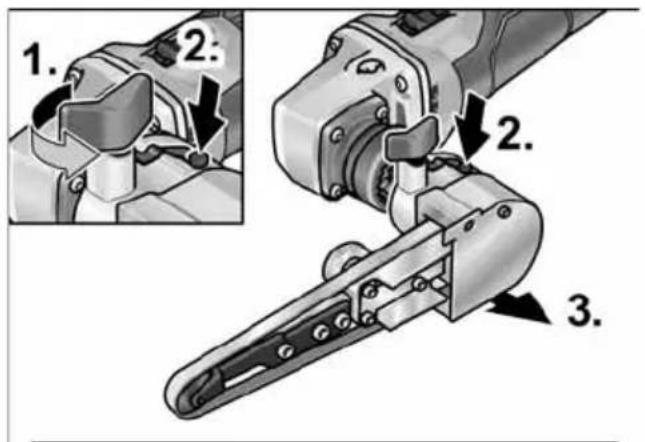

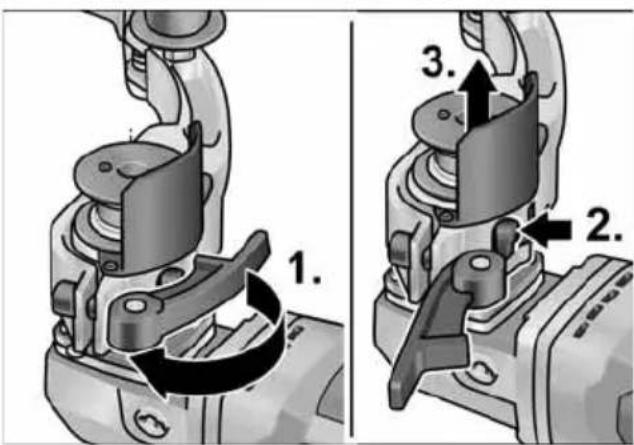

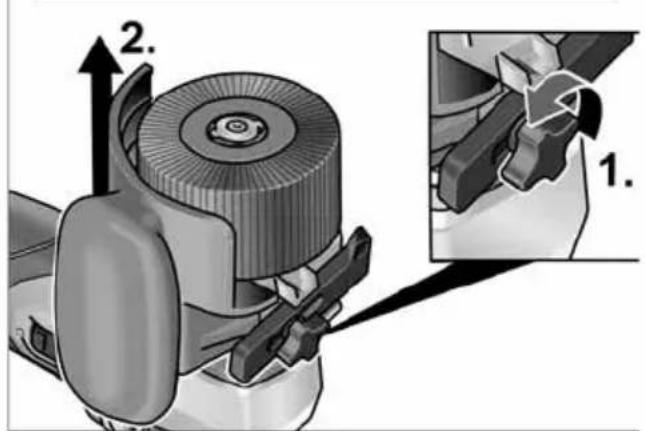

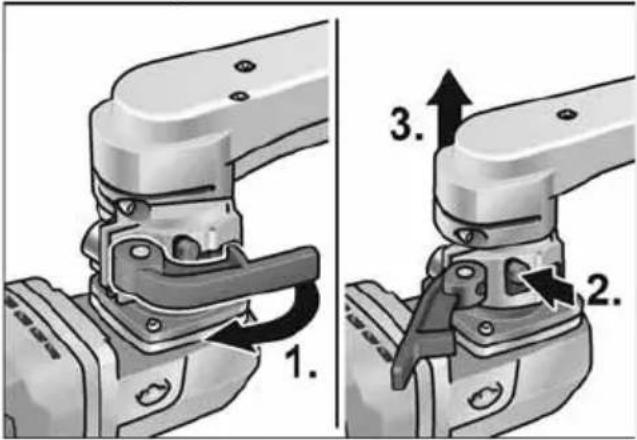

Spannhebel am Vorsatz öffnen (1.). Entriegelungshebel drücken und festhalten (2.). Antriebseinheit vom Vorsatz abheben (3.). Feststellschraube am Vorsatz lösen (1.). Entriegelungshebel drücken und gedrückt halten (2.). Vorsatz abheben (3.). Satiniervorsatz BS 50 Werkzeug befestigen Die Werkzeugaufnahme gestattet einen werkzeuglosen Wechsel des Werkzeugs. Akku entnehmen. Spindelarretierung drücken und gedrückt halten (1.). Werkzeug bzw. Werkzeugträger auf die Werkzeugaufnahme schieben (Formpassung Nut-Feder) (2.). Werkzeug gegen den Federdruck nach unten drücken (3.) und im Uhrzeigersinn drehen (4.). Die Werkzeugaufnahme ist verriegelt. HINWEIS Die Werkzeugaufnahme hat eine Breite von 50 mm. Je nach Werkzeugbreite müssen mehrere Werkzeuge aufgesetzt werden oder Breitenunterschiede mittels der Distanzringe ausgeglichen werden. Beispiele: Elektrowerkzeug einschalten (ohne Einrasten) und für ca. 30 Sekunden laufen lassen. Auf Unwuchten und Vibrationen kontrollieren. Elektrowerkzeug ausschalten. Parallelanschlag verwenden Der Parallelanschlag gewährleistet den exakten Geradeauslauf bei der Bearbeitung von Profilen. Feststellschraube am Parallelanschlag lösen (1.). Parallelanschlag einstellen (2.). Feststellschraube wieder festziehen. Polierrad 50 mm breit: 1 Werkzeug Schwabbel 10 mm breit: 4 Werkzeuge und DistanzringeTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

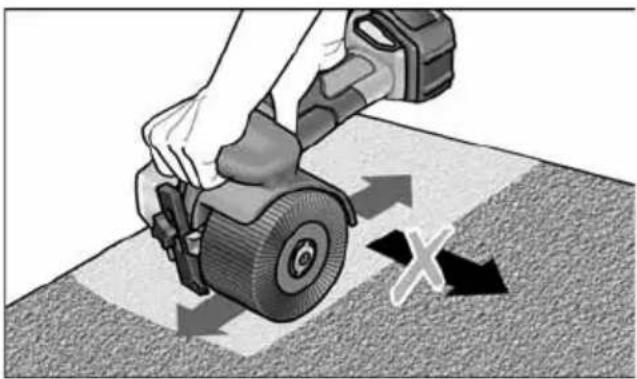

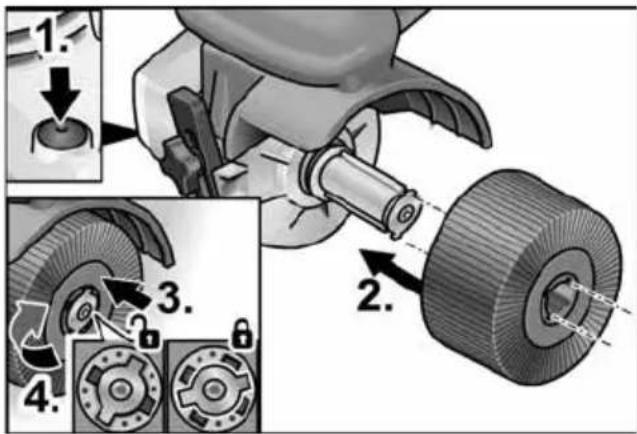

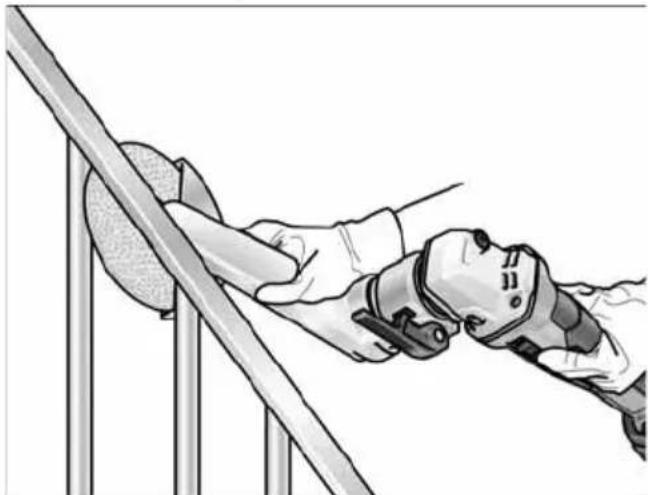

Arbeitshinweise für Satinier-Vorsatz VORSICHT! Nach dem Ausschalten läuft das Schleifwerkzeug noch kurze Zeit nach. Bearbeitung ebener Flächen: Elektrowerkzeug mit beiden Händen festhalten. Zum dekorativen Finish der Oberfläche: Elektrowerkzeug vorsichtig auf die zu bearbeitende Fläche aufsetzen und in linearen Bewegungen vor- und zurückbewegen. Kehlnahtschleifer-Vorsatz LK 152 Schleifscheibe wechseln Akku entnehmen. FixTec-Schnellspannmutter öffnen. Verschluss der Schnellspannmutter öffnen (1.). Schnellspannmutter gegen den Uhrzeigersinn drehen, Schleifscheibe dabei festhalten (2.). Schleifscheibe entnehmen (3.). Neue Schleifscheibe auflegen (4.). Schnellspannmutter durch Drehen im Uhrzeigersinn zuschrauben (5.) und Verschluss schließen (6.). Schleifarm schwenken Arbeitshinweise für Kehlnahtschleifer- Vorsatz VORSICHT! Nach dem Ausschalten läuft das Elektrowerkzeug noch kurze Zeit nach.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Setzen Sie den Schleifer insbesondere an schwer zugänglichen Stellen wie z. B. sehr spitzen Innenwinkeln im Geländerbau ein. Den Schleifteller erst an das Werkstück ansetzen, wenn das Gerät die volle Drehzahl erreicht hat. Um ein gutes Schleifergebnis zu erzielen, den Schleifteller gleichmäßig über die abzuschleifende Fläche bewegen. Keinen zu starken Druck ausüben. Zum Erzielen exakter Radien den Profilierstein verwenden. Die Schleifscheibe damit vorprofilieren. Nach dem Ausschalten läuft die Schleifscheibe noch kurze Zeit nach. Rohrbandschleifer-Vorsatz BR 50 WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät entnehmen. Schleifband auflegen oder wechseln VORSICHT! Vorgegebene Laufrichtung des Bandes beachten! Laufrichtung muss mit Laufrichtungspfeil am Getriebekopf übereinstimmen. Akku entnehmen. Schwinge in Richtung Antriebsrolle drücken und gedrückt halten (1.). Schleifband über die Rollen legen (2.). Schwinge loslassen. Kontrollieren, dass das Band vollständig auf den Rollen liegt. Handgriff montieren Den Handgriff am Gewinde in Position bringen. Rollen wechseln Antriebsrolle: Spindelarretierung drücken und gedrückt halten (1.). Antriebsrolle gegen den Uhrzeigersinn lösen und abziehen (2.). Neue Antriebsrolle aufsetzen und im Uhrzeigersinn festdrehen. Spindelarretierung loslassen. Umlenkrolle: Schraube mit einem Innensechkantschlüssel lösen und die Umlenkrolle abziehen (3.). Neue Umlenkrolle aufsetzen und festziehen.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

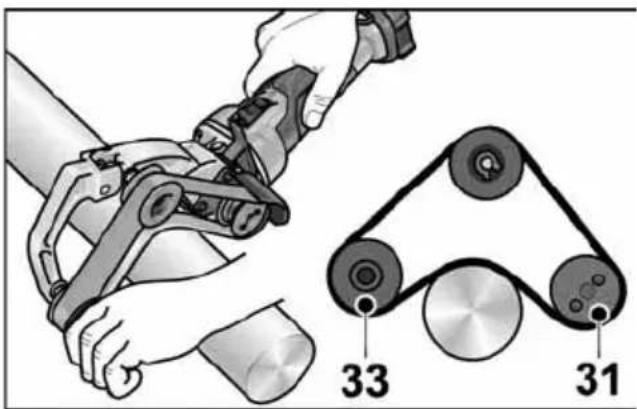

Arbeitshinweise für Rohrbandschleifer- Vorsatz VORSICHT! Nach dem Ausschalten läuft das Schleifwerkzeug noch kurze Zeit nach. Ein Bandschleifer weist gegenüber einer Schleifscheibe folgende Vorteile auf: – kühler Schliff, – sauberes Finish ohne Riefen, – hohe Abtragsleistung,

hohe Produktivität durch großen Umschlingungswinkel (durchmesserabhängig). Schleifen: HINWEIS Nach dem Ansetzen an das Werkstück und vor dem Einschalten der Maschine kontrollieren, ob das Band vollständig auf den Rollen aufliegt. – Die Bearbeitung von Rohren erfolgt zwischen den Rollen 31 und 33. – Der Umschlingungswinkel und die Abtragsleistung kann über den Anpressdruck variiert werden. – Je kleiner der Rohrdurchmesser, desto größer der mögliche Umschlingungswinkel. Bis zu 270° sind möglich. Versiegelung: Viele Hersteller empfehlen die Versiegelung endbearbeiteter Oberflächen mit einem Schutzspray (siehe Flex-Edelstahl- Zubehör). Weitere Informationen über die Produkte des Herstellers unter www.flex-tools.com

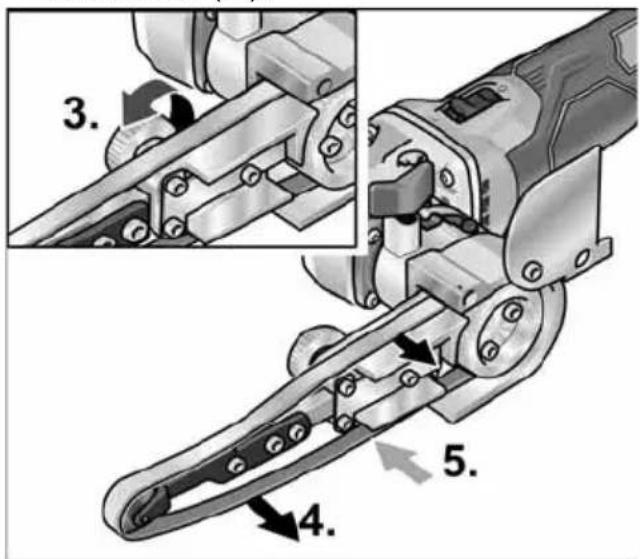

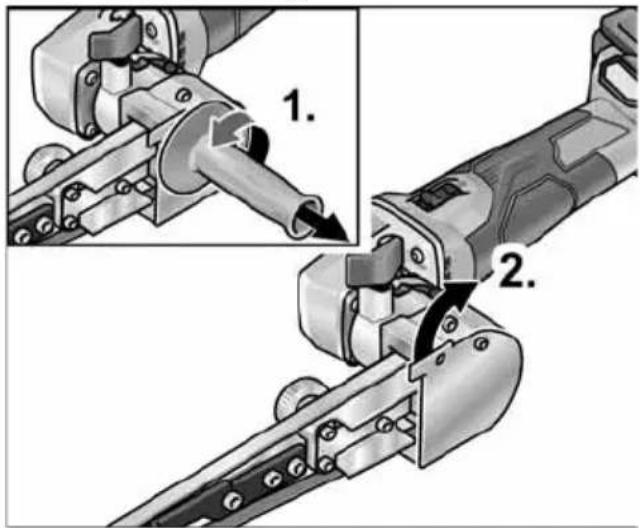

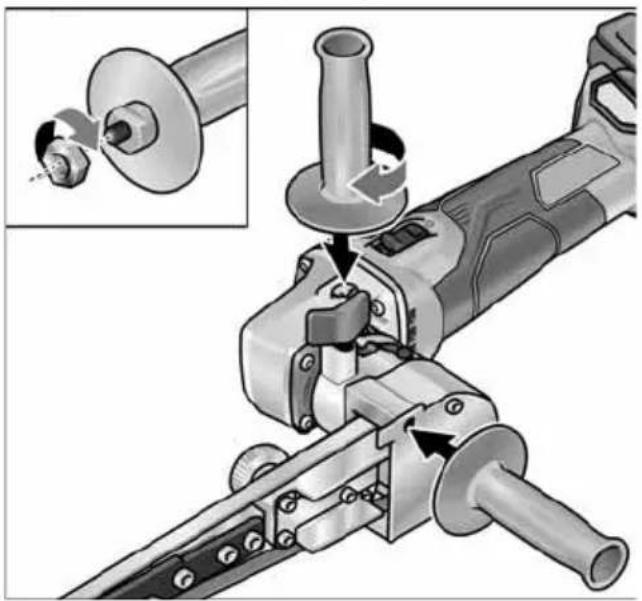

Bandfeilen-Vorsatz BF 140 WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät entnehmen. Schleifband auflegen oder wechseln Akku entnehmen. Handgriff abmontieren

Die Gehäuseabdeckung zur Seite schwenken (2.). Exzenterschraube drehen und damit Schleifband entspannen (3.). Schleifband abnehmen (4.) (optional). Neues Schleifband mittig auf den Schleifarm aufziehen (5.). Schleifband durch Drehen der Exzenterschraube anspannen. Gehäuseabdeckung wieder vor das Gehäuse klappen.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

VORSICHT! Vorgegebene Laufrichtung des Bandes beachten! Laufrichtung muss mit Laufrichtungspfeil am Getriebekopf übereinstimmen. Handgriff montieren Den Zusatzhandgriff am Gewinde in Position 1 oder 2 befestigen. Bandlauf einstellen Mit der vordersten Schraube am Schleifarm den Bandlauf einstellen. Bei laufendem Band die Einstellung so wählen, dass das Band mittig über die Anpressrolle läuft. Schleifarm wechseln Zum Wechseln des Schleifarms die drei Befestigungsschrauben lösen. Schleifarm abnehmen. Neuen Schleifarm mittels der drei Schrauben befestigen. Arbeitshinweise HINWEIS Nach dem Ausschalten läuft das Elektrowerkzeug noch kurze Zeit nach. Schleifen Der Schwenkarm kann nach Öffnen der Feststellschraube (1.) um bis zu 140° geneigt werden (2.). Dadurch kann die Bandfeile auch für Oberflächen die schlecht zugänglich sind, wie z. B. Innenseiten von Rohren, eingesetzt werden. Die Abtragsleistung über den Anpressdruck variieren. Auf gleichmäßigen, nicht zu starken Anpressdruck achten. Bei zu hohem Anpressdruck kann das Schleifband von der Rolle rutschen. Ein- und Ausschalten Kurzzeitbetrieb ohne Einrasten Schalter nach vorn schieben und festhalten. Zum Ausschalten Schalter loslassen.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

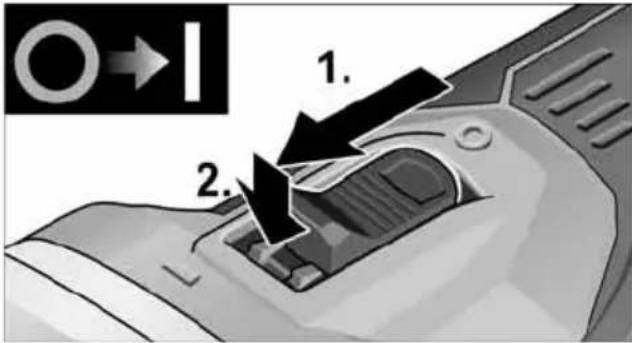

Dauerbetrieb mit Einrasten

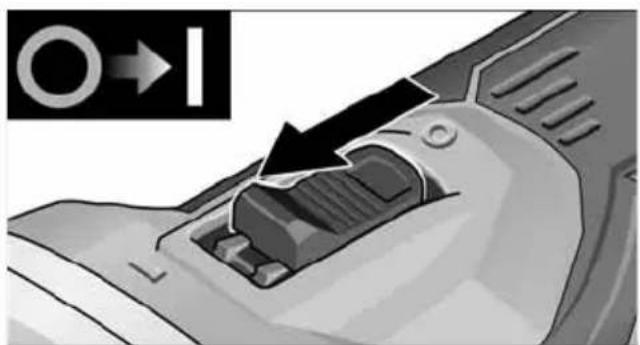

Schalter nach vorn schieben (

) und durch Druck auf vorderes Ende einrasten (

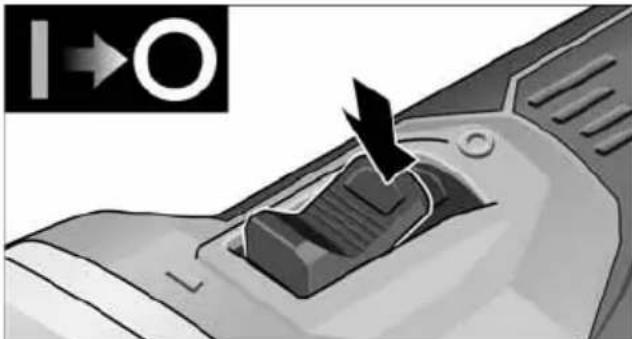

Zum Ausschalten Schalter durch Druck auf hinteres Ende entriegeln. HINWEIS Nach einem Stromausfall läuft das eingeschaltete Gerät nicht wieder an. Drehzahlvorwahl Um die Betriebsgeschwindigkeit einzustellen, drücken Sie die Taste für die Drehzahlregulierung. Die gewählte Geschwindigkeit wird auch beim Ausschalten beibehalten. Drücken Sie den Schalter vorsichtig, um das Elektrowerkzeug auf die vorgewählte Geschwindigkeit zu beschleunigen. VORSICHT! Verletzungsgefahr durch Zerstörung des Werkzeugs. Der Arbeitsaufgabe entsprechendes Werkzeug verwenden. HINWEIS

Überlastschutz: schaltet die Maschine bei Überlast ab.

Temperaturüberwachung: Bei Gefahr der Überhitzung schaltet die Maschine ab. Wartung und Pflege WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät entnehmen. Reinigung WARNUNG! Bei der Bearbeitung von Metallen kann sich bei extremen Einsatz leitfähiger Staub im Gehäuseinnenraum ablagern. Beeinträchtigung der Schutzisolierung! Maschine über Fehlerstrom-Schutzschalter (Auslösestrom 30 mA) betreiben. Gerät und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig.

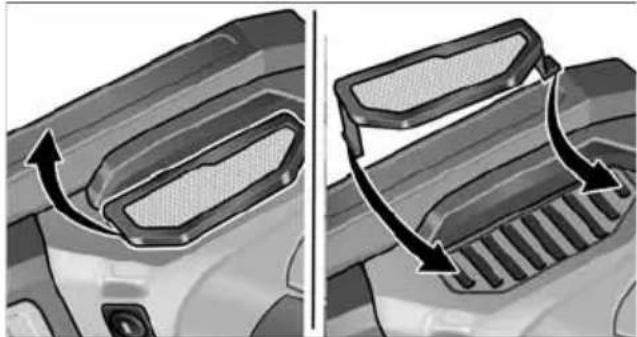

Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen. Staubfilter regelmäßig reinigen. Staubfilter abnehmen und mit trockener Druckluft ausblasen. Kohlenbürsten Die Antriebseinheit ist mit Abschaltkohlen ausgestattet. Nach Erreichen der Verschleißgrenze der Abschaltkohlen wird das Elektrowerkzeug automatisch abgeschaltet.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

HINWEIS Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers. Durch die hinteren Lufteintrittsöffnungen kann das Kohlenfeuer während des Gebrauchs beobachtet werden. Bei starkem Kohlenfeuer das Gerät sofort ausschalten. Antriebseinheit an eine vom Hersteller autorisierte Kundendienstwerkstatt übergeben. Getriebe HINWEIS Die Schrauben am Getriebekopf während der Garantiezeit nicht lösen. Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers. Reparaturen Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienst- werkstatt ausführen lassen. Austausch von Verschleißteilen Während der Betriebszeit des Bandschleifer- Vorsatzes kommt es zur Abnutzung der Filzschoner an der Schwinge. Ersatzteile können über den Hersteller bzw. den Händler bezogen werden. Ersatzteile und Zubehör Weiteres Zubehör den Katalogen des Herstellers entnehmen. Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com Entsorgungshinweise WARNUNG! Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

netzbetriebene Elektrowerkzeuge durch Entfernen des Netzkabels,

akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus. Nur für EU

Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro

Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Rohstoffrückgewinnung statt Müllentsorgung. Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. WARNUNG! Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden. HINWEIS Über Entsorgungsmöglichkeiten beim Fachhändler informieren!TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

-Konformität Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 / EN 62841 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU. Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Haftungsausschluss Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden. Klaus Peter Weinper Head of Quality Department (QD) Peter Lameli Technical HeadTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH Bahnhofstrasse 15, D

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

–500.364 / 07–2021 / Für Druckfehler keine Gewähr. Technische Änderungen vorbehalten.
