INSTRUKCJA OBSŁUGI BME 18.0EC Flex

• Spis treści Zastosowane symbole p. 257
• Symbole na urządzeniu p. 257
• Dla własnego bezpieczeństwa p. 257
• Poziom hałasu i drgań p. 265
• Dane techniczne p. 266
• Opis urządzenia p. 267
• Instrukcja obsługi p. 268
• Przegląd, konserwacja i pielęgnacja p. 275
• Wskazówki dotyczące usuwania opakowania i zużytego urządzenia p. 276
• Deklaracja zgodność p. 277
• Wyłączenie z odpowiedzialności Zastosowane symbole OSTRZEŻENIE! Oznacza bezpośrednio zagrażające niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami. OSTROŻNIE! Oznacza możliwość wystąpienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych. WSKAZÓWKA Oznacza wskazówki dla użytkownika i ważne informacje. Symbole na urządzeniu Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!Zastosować okulary ochronne!Wskazówka dotycząca usuwania zużytego urządzenia (patrz strona 276)! Dla własnego bezpieczeństwa OSTRZEŻENIE! Przed pierwszym użyciem szlifierki kątowej należy przeczytać i postępować według: p. 277

niniejszej instrukcji obsługi,

„Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycz- nymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),

zasad i przepisów terenowych obowiązu- jących na miejscu użycia urządzenia odnośnie BHP. Niniejsza szlifierka skonstruowana jest zgodnie z aktualnym poziomem techniki i uznanymi zasadami bezpieczeństwa technicznego. Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia urządzenia lub innych szkód materialnych. Szlifierkę kątową stosować tylko i wyłącznie:

zgodnie z przeznaczeniem,

w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy. Usterki wywierające wpływ na bezpieczeńst- wo należy niezwłocznie usunąć

Zastosowanie zgodne z przez- naczeniem Zespół napędowy BME 18.0-EC należy stosować wyłącznie jako napęd do poniższych nasadek. Z nasadką do szlifowania spoin pachwinowych LK 152 elektronarzędzie jest przeznaczone – do profesjonalnego zastosowania w przemyśle i rzemiośle,– do zeszlifowywania spoin pachwinowych, w szczególności w trudno dostępnych miejscach konstrukcji balustrad,– do stosowania z wykorzystaniem tarcz szlifierskich oraz oprzyrządowaniem podanym w niniejszej instrukcji lub zalecanym przez producentaTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Z nasadką do gładzenia BS 50 elektronarzędzie jest przeznaczone – do profesjonalnego zastosowania w przemyśle i rzemiośle, – do obróbki powierzchni, jak np. satyno- wanie, groszkowanie, polerowanie, szczotkowanie, gładzenie, usuwanie rdzy lub zadziorów ze stali, stali szlachetnej i metali nieżelaznych – do zastosowania z narzędziami, które oferowane są przez producenta do tego urządzenia. Obróbka powierzchniowa drewna jest niedopuszczalna. Z nasadką szlifierki taśmowej BR 50 elektronarzędzie jest przeznaczone – do profesjonalnego zastosowania w przemyśle i rzemiośle, – do szlifowania wykończeniowego rur ze stali szlachetnej, okrągłych elementów balustrad, – do szlifowania okrągłych profili prętowych i rur, – do zastosowania z taśmami szlifierskimi i wyposażeniem, które wymienione jest w niniejszej instrukcji lub zalecane przez producenta do takiego zastosowania. Z nasadką pilnika taśmowego BF 140 elektronarzędzie jest przeznaczone – do profesjonalnego zastosowania w przemyśle i rzemiośle, – do szlifowania i polerowania metalowych powierzchni w trudno dostępnych miejscach, – do zastosowania z taśmami szlifierskimi i wyposażeniem, które wymienione jest w niniejszej instrukcji lub zalecane przez producenta do takiego zastosowania. Wskazówki bezpieczeństwa dotyczące elektronarzędzia z nasadką do szlifowania spoin pachwinowych OSTRZEŻENIE! rzeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodo- wać porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania. Niniejsze elektronarzędzie przeznaczone jest do zastosowania jako szlifierka ręczna. Proszę przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i parametrów podanych w dokumentacji, która należy do zakresu dostawy urządzenia. Nieprzestrzeganie następujących wskazówek może spowodować porażenie prądem elektrycznym, wybuch pożaru i/lub ciężkie zranienia. Niniejsze elektronarzędzie nie jest przystosowane do szlifowania papierem ściernym piaskowym, do pracy ze szczotkami drucianymi, do polerowania ani do przecinania ściernicą. Zastosowanie urządzenia w sposób niezgodny z jego przeznaczeniem może spowodować zagrożenie lub niebezpieczeństwo zranienia. Nie wolno stosować żadnego wyposażenia dodatkowego, które nie jest przewidziane ani polecane przez producenta specjalnie dla tego urządzenia elektrycznego. Sama możliwość zamocowania wyposażenia do urządzenia elektrycznego nie gwarantuje jeszcze bezpiecznego zastosowania. Dopuszczalna liczba obrotów zastosowanego narzędzia musi być co najmniej tak wysoka, jak najwyższa liczba obrotów podana na urządzeniu. Wyposażenie, które obraca się z większą liczbą obrotów, niż dopuszczona maksymalna liczba obrotów, może się połamać i zostać wyrzucone w powietrze.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Średnica zewnętrzna i grubość zastosowanego narzędzia musi być zgodna z wymiarami urządzenia. Nieprawidłowo odmierzone narzędzia mogą być niewystarczająco osłonięte lub niedostatecznie kontrolowane. Tarcze szlifierskie, talerze szlifierskie lub inne wyposażenie musi dokładnie pasować na wrzeciono ściernicy urządzenia elektrycznego. Narzędzia, które nie pasują dokładnie na wrzeciono ściernicy urządzenia elektrycznego, obracają się nierównomiernie, bardzo mocno drgają i mogą spowodować utratę panowania i kontroli nad urządzeniem. Nie wolno stosować żadnych uszkodzonych narzędzi. Przed każdym użyciem należy sprawdzić, czy narzędzia nie są wyszczerbione lub pęknięte, czy talerz szlifierski nie jest pęknięty, zużyty lub zdarty. Po ewentualnym upadku urządzenia elektrycznego lub narzędzia, należy sprawdzić czy nie uległy uszkodzeniu; używać tylko nieuszkodzone narzędzia. Po sprawdzeniu i założeniu narzędzia należy zwrócić uwagę, aby użytkownik i osoby postronne znajdowały się poza obszarem płaszczyzny rotacji narzędzia, następnie włączyć urządzenie i pozostawić pracujące na najwyższej liczbie obrotów na czas jednej minuty. Uszkodzone narzędzia łamią się najczęściej podczas takiej próby. Należy stosować środki ochrony osobistej. Zależnie od wykonywanego zadania założyć odpowiednio maskę osłaniającą całą twarz, maskę osłaniającą górną część twarzy lub okulary ochronne. Zastosować odpowiednio maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, który chroni użytkownika przed małymi cząsteczkami substancji ściernych i szlifowanych materiałów. Chronić oczy przed zranieniem poprzez wyrzucane ciała obce, które powstają przy różnych zastosowaniach urządzenia. Maski przeciwpyłowe i ochronne muszą posiadać zdolność filtracji pyłów powstających podczas pracy. W przypadku obciążenia hałasem przez dłuższy czas, użytkownik narażony jest na utratę słuchu. Zwracać uwagę, aby osoby postronne znajdowały się w bezpiecznej odległości od obszaru pracy. Każda osoba, która zbliża się do obszaru pracy urządzenia musi nosić osobiste środki ochrony. Odłamane kawałki obrabianego materiału lub uszkodzonego narzędzia, mogą zostać wyrzucone w powietrze i spowodować zranienia nawet poza bezpośrednim obszarem pracy. Nie wolno odkładać urządzenia elektrycznego zanim narzędzie całkowicie się nie zatrzyma. Obracające się narzędzie może się zetknąć z powierzchnią, na którą odłożono urządzenie, i spowodować utratę kontroli użytkownika nad urządzeniem. Nie włączać urządzenia podczas przenoszenia ani nie przenosić włączonego urządzenia. Odzież może zetknąć się przypadkowo z obracającym się narzędziem a narzędzie może się wkręcić w ciało użytkownika. Otwory wentylacyjne urządzenia elektrycznego należy regularnie czyścić. Dmuchawa silnika wciąga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub zwarcie. Urządzenia elektrycznego nie wolno stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie się tych materiałów. Nie wolno stosować żadnych narzędzi, które wymagają chłodzenia płynnymi środkami chłodzącymi. Zastosowanie wody lub innych płynnych środków chłodzących może spowodować porażenie prądem elektrycznym. Szczególne wskazówki bezpieczeństwa dotyczące szlifowania Stosować tylko i wyłącznie ściernice, które dopuszczone są do pracy z tym urządzeniem elektrycznym i odpowiednie osłony ochronne, które przewidziane są do takich ściernic. Ściernice, które nie są przewidziane dla tego urządzenia elektrycznego, nie mogą być dostatecznie osłonięte i dlatego są niebezpieczne.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Ściernice wolno stosować tylko do zadań, w odniesieniu do których są zalecane. Przykładowo: nie wolno nigdy szlifować powierzchnią boczną ściernicy diamentowej. Ściernice diamentowe są przeznaczone do obróbki ubytkowej materiałów dolną stroną tarczy. Działanie bocznej siły na ściernicę może spowodować jej złamanie. Stosować tylko nieuszkodzone kołnierze mocujące o wielkości i kształcie odpowiednio do wybranego narzędzia. Odpowiednie kołnierze podpierają narzędzia robocze i dzięki temu zmniejszają ryzyko ich złamania. Nie wolno stosować zużytych narzędzi roboczych do większych elektronarzędzi. Narzędzia robocze do większych elektronarzędzi nie są przystosowane do wyższych prędkości obrotowych, jakie osiągają mniejsze elektronarzędzia, i dlatego mogą ulec złamaniu. Wskazówki bezpieczeństwa dotyczące elektronarzędzia z nasadką do gładzenia OSTRZEŻENIE! rzeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodo- wać porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania. Wspólne zasady bezpieczeństwa dla polerowania i prac z użyciem szczotki drucianej Niniejsze narzędzie elektryczne przeznaczone jest do zastosowania jako polerka oraz do prac z użyciem szczotki drucianej. Proszę przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i parametrów podanych w dokumentacji, która należy do zakresu dostawy urządzenia. Nieprzestrzeganie następujących wskazówek może spowodować porażenie prądem elektrycznym, wybuch pożaru i/lub ciężkie zranienia.

Niniejsze narzędzie elektryczne nie nadaje się do szlifowania i przecinania ściernicą. Zastosowanie urządzenia w sposób niezgodny z jego przeznaczeniem może spowodować zagrożenie lub niebezpieczeństwo zranienia

Nie wolno stosować żadnego wyposa- żenia dodatkowego, które nie jest prze- widziane ani polecane przez producenta specjalnie dla tego urządzenia elektrycz- nego. Sama możliwość zamocowania wyposażenia do urządzenia elektrycznego nie gwarantuje jeszcze bezpiecznego zastosowania. Dopuszczalna liczba obrotów zastoso- wanego narzędzia musi być co najmniej tak wysoka, jak najwyższa liczba obrotów podana na urządzeniu. Wyposażenie, które obraca się z większą liczbą obrotów, niż dopuszczona maksy- malna liczba obrotów, może się połamać i zostać wyrzucone w powietrze. Średnica zewnętrzna i grubość zastoso- wanego narzędzia musi być zgodna z wymiarami urządzenia. Nieprawidłowo odmierzone narzędzia mogą być niewystarczająco osłonięte lub niedostatecznie kontrolowane. Narzędzia robocze z wkładką gwinto- waną muszą dokładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych, mocowanych przy użyciu kołnierza średnica otworu narzędzia roboczego musi być dopaso- wana do średnicy kołnierza. Narzędzia, które nie pasują dokładnie na wrzeciono ściernicy urządzenia elektrycznego, obracają się nierównomiernie, bardzo mocno drgają i mogą spowodować utratę panowania i kontroli nad urządzeniem. Nie wolno stosować żadnych uszkodzo- nych narzędzi. Przed każdym użyciem należy skontrolować oprzyrządowanie, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. Po ewentualnym upadku urządzenia elektrycznego lubTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

narzędzia, należy sprawdzić czy nie uległy uszkodzeniu; używać tylko nieuszkodzone narzędzia. Po spraw- dzeniu i założeniu narzędzia należy zwrócić uwagę, aby użytkownik i osoby postronne znajdowały się poza obsza- rem płaszczyzny rotacji narzędzia, następnie włączyć urządzenie i pozo- stawić pracujące na najwyższej liczbie obrotów na czas jednej minuty. Uszkodzone narzędzia łamią się najczęściej podczas takiej próby. Należy stosować środki ochrony osobistej. Zależnie od wykonywanego zadania założyć odpowiednio maskę osłaniającą całą twarz, maskę osłania- jącą górną część twarzy lub okulary ochronne. Zastosować odpowiednio maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, który chroni użytkownika przed małymi cząsteczkami substancji ściernych i szlifowanych materiałów. Chronić oczy przed zranieniem poprzez wyrzucane ciała obce, które powstają przy różnych zastosowaniach urzą- dzenia. Maski przeciwpyłowe i ochronne muszą posiadać zdolność filtracji pyłów powstających podczas pracy. W przypadku obciążenia hałasem przez dłuższy czas, użytkownik narażony jest na utratę słuchu. Zwracać uwagę, aby osoby postronne znajdowały się w bezpiecznej odległości od obszaru pracy. Każda osoba, która zbliża się do obszaru pracy urządzenia musi nosić osobiste środki ochrony. Odłamane kawałki obrabianego materia- łu lub uszkodzonego narzędzia, mogą zostać wyrzucone w powietrze i spowo- dować zranienia nawet poza bezpośred- nim obszarem pracy.

Elektronarzędzie należy trzymać za izolowane powierzchnie uchwytów, ponieważ powierzchnia szlifująca może natrafić na własny przewód zasilający. Uszkodzenie przewodu elektrycznego pod napięciem może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, co może doprowadzić do porażenia elektrycznego. Elektryczny przewód zasilający prowa- dzić zawsze z dala od obracających się narzędzi. W przypadku utraty kontroli nad urządzeniem może dojść do zerwania elektrycznego przewodu zasilającego lub zetknięcia się z nim, a dłoń lub ręka użytkownika może zostać wciągnięta przez obracające się narzędzie lub urządzenia. Nie wolno odkładać urządzenia elektrycznego zanim narzędzie całkowicie się nie zatrzyma. Obracające się narzędzie może się zetknąć z powierzchnią, na którą odłożono urządzenie, i spowodować utratę kontroli użytkownika nad urzą- dzeniem. Nie włączać urządzenia podczas prze- noszenia ani nie przenosić włączonego urządzenia. Odzież może zetknąć się przypadkowo z obracającym się narzędziem a narzędzie może się wkręcić w ciało użytkownika. Otwory wentylacyjne urządzenia elektrycznego należy regularnie czyścić. Dmuchawa silnika wciąga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub zwarcie. Urządzenia elektrycznego nie wolno stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie się tych materiałów. Nie wolno stosować żadnych narzędzi, które wymagają chłodzenia płynnymi środkami chłodzącymi. Zastosowanie wody lub innych płynnych środków chłodzących może spowodo- wać porażenie prądem elektrycznym. Uderzenia zwrotne i odpowiednie wskazówki bezpieczeństwa Uderzenie zwrotne jest nagłą reakcją urządzenia na skutek zaczepienia lub zablokowania obracającego się narzędzia, jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp. Zaczepienie lub blokada prowadzi do gwałtownego zatrzymania obracającego się narzędzia. Na skutek tego w miejscu blokady następuje niekontrolowane odrzu-TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

cenie urządzenia elektrycznego w kierunku przeciwnym do kierunku obrotu narzędzia. Jeżeli np. tarcza szlifierska zaczepi lub zablokuje się w obrabianym materiale, kra- wędź tarczy, która zagłębia się w materiale, może się zaczepić lub zablokować, co spowoduje wyłamanie się tarczy lub uderzenie zwrotne urządzenia. Tarcza szlifierska porusza się wtedy w kierunku użytkownika albo w przeciwnym, zależnie od kierunku obrotu tarczy w miejs- cu zablokowania. W takim przypadku tarcza szlifierska może się również złamać. Uderzenie zwrotne jest następstwem nie- prawidłowej lub błędnej obsługi urządzenia elektrycznego. Można tego uniknąć stosu- jąc odpowiednie przedsięwzięcia zabezpie- czające, które opisane są poniżej. Urządzenie elektryczne należy trzymać mocno a ciało i ramiona ustawić w takiej pozycji, która umożliwi przyjęcie sił uderzenia zwrotnego. Stosować zawsze uchwyt dodatkowy (jeżeli jest) aby uzyskać możliwie największą kontrolę nad siłą uderzenia zwrotnego lub momentem reakcji przy rozruchu urządzenia. Użytkownik może opanować siły odrzutu i reakcji poprzez zachowanie odpowiednich środków ostrożności. Nigdy nie zbliżać dłoni do obracających się narzędzi. Przy uderzeniu zwrotnym narzędzie może dotknąć dłoni a nawet po niej przejechać. Ciało ustawiać w taki sposób, aby nie znalazło się w obszarze, do którego skieruje się urządzenie elektryczne na skutek uderzenia zwrotnego. Uderzenie zwrotne popycha urządzenie elektryczne w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania. Proszę zachować szczególną ostroż- ność podczas pracy w kątach, na ostrych krawędziach itp. Należy zapobiegać odrzuceniu narzędzia od szlifowanego materiału i jego zaciśnięciu. Obracające się narzędzie łatwo się zakleszcza przy pracy w rogach, na ostrych krawędziach i przy uderze- niach. To z kolei jest przyczyną utraty kontroli nad urządzeniem lub uderzenia zwrotnego. Szczególne wskazówki bezpieczeń- stwa dotyczące szlifowania papierem ściernym Nie wolno stosować arkuszy papieru ściernego o zbyt dużych wymiarach; przestrzegać wymiarów podanych przez producenta. Arkusze papieru ściernego, które wystają poza talerz wsporczy, mogą doprowadzić do zranienia, mogą się blokować, podrzeć lub spowodować uderzenie zwrotne. Wskazówki specjalne dotyczące polerowania Osłona polerska nie może mieć żadnych luźnych części, a szczególnie sznurków mocujących. Sznury mocujące schować lub skrócić. Luźne sznury mocujące, które obracają się wraz z materiałem polerskim mogą pochwycić palce użtkownika lub zaplątać i zaczepić się w obrabianym materiale. Szczególne wskazówki bezpieczeń- stwa przy pracy drucianymi szczotkami Proszę zwrócić uwagę, że szczotka druciana traci swoje druciane kolce także przy normalnym użytkowaniu. Nie przeciążać drutów poprzez zbyt wysoki nacisk. Wyrzucone kawałki drutu mogą bardzo łatwo przebić się przez cienką odzież i/lub wbić się w skórę. Jeżeli do pracy zalecana jest osłona ochronna, zawracać uwagę, aby osłona ochronna nie zetknęła się z drucianą szczotką. Szczotki talerzowe i garnkowe mogą powiększyć swoją średnicę na skutek działania siły nacisku i sił odśrod- kowych

Wskazówki bezpieczeństwa dla elektronarzędzia z nasadką szlifierki taśmowej do rur OSTRZEŻENIE! Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodo- wać porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Narzędzie elektryczne stosować tylko do szlifowania na sucho. Woda, która dostanie się do wnętrza urządzenia, zwiększa ryzyko porażenia prądem elektrycznym. Urządzenie chwytać za izolowane powierzchnie przewidziane do tego celu, ponieważ taśma szlifierska może natrafić na własny przewód zasilający urządzenie. Uszkodzenie przewodu znajdującego się pod napięciem elektrycznym może spowodować wystąpienie napięcia na metalowych elementach urządzenia i doprowadzić do porażenia użytkownika prądem elektrycznym. Nie wolno używać urządzenia elektrycz- nego z uszkodzonym przewodem zasilającym. Nie wolno dotykać uszkodzonego przewodu zasilającego; proszę natychmiast wyjąć wtyczkę z gniazdka sieciowego, jeżeli przewód elektryczny zostanie uszkodzony podczas pracy. Uszkodzony przewód zasilający zwiększa ryzyko porażenia prądem. Narzędzie elektryczne stosować tylko do szlifowania na sucho. Woda, która dostanie się do wnętrza urządzenia, zwiększa znacznie ryzyko porażenia prądem elektrycznym. Przy pracy prowadzić narzędzie elektryczne zawsze obiema rękoma. Uchwyt prowadzący musi być przy tym zamontowany! Maszynę włączać dopiero wtedy, gdy obie dłonie znajdują się na uchwycie. Dłonie trzymać z dala od pracujących taśm szlifierskich. W obszarze rolki zwrotnej zachodzi niebezpieczeństwo zranienia poprzez zmiażdżenie. Z powodu zasady działania i konieczności zapewnienia giętkości urządzenia, nie da się całkowicie obudować tych niebezpiecznych obszarów urządzenia. Pyły emitowane przy szlifowaniu materiałów takich jak warstwy farb i lakierów zawierających ołów, niektóre rodzaje drewna, materiały mineralne i metalowe mogą bezpośrednio zagrażać użytkownikowi oraz osobom trzecim znajdującym się w pobliżu miejsca użytkowania urządzenia. Wdychanie i dotykanie tych pyłów może spowodować schorzenia dróg oddechowych i/lub wystąpienie reakcji alergicznych. – Zapewnić dobre wietrzenie na stanowisku pracy! – Jeżeli to możliwe należy odsysać pyły poprzez zastosowanie odkurzacza przemysłowego. – Zaleca się zastosowanie przeciwpyłowej maski ochronnej z filtrem klasy P2. Nie obrabiać żadnych materiałów, przy obróbce których wydzialają się substancje szkodliwe dla zdrowia (np. azbest). Nie wolno szlifować ani ciąć metali lekkich o zawartości magnezu większej niż 80%. Niebezpieczeństwo wybuchu pożaru! Urządzenia stosowane na wolnym powietrzu lub w środowisku zagrożonym pyłami metalicznymi podłączać tylko poprzez przełącznik ochronny (bezpiecznik) o prądzie wyzwalającym maks. 30 mA. Nie wolno stosować żadnych zużytych, naddartych taśm szlifierskich, ani taśm z mocno zatkanymi porami. Uszkodzone taśmy szlifierskie mogą się zerwać, zostać wyrzucone w powietrze i zranić użytkownika lub osoby trzecie. Narzędzia szlifierskie sprawdzić przed użyciem, czy są prawidłowo zamontowane i zamocowane. Włączyć urządzenie na 30 sekund bez obciążenia! Bieg próbny przerwać natychmiast, jeżeli wystąpią znaczne drgania lub inne szkody. Sprawdzić urządzenie, aby znaleźć przyczynę nieprawidłowości. Narzędzie elektryczne nie obciążać zbyt mocno, aby nie spowodować zatrzymania urządzenia lub zsunięcia taśmy szlifierskiej. Przed odłożeniem wyłączyć narzędzie elektryczne i zaczekać, aż wszystkie ruchome części całkowicie się zatrzymają. Narzędzia elektrycznego nie wolno mocować w imadle. Elektryczny przewód zasilający prowadzić zawsze z tyłu za narzędziem elektrycznym. Obrabiany element należy zamocować, o ile nie jest zamocowany albo unieru- chomiony poprzez swój własny ciężar.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Narzędzia i materiały szlifierskie przecho- wywać oraz używać zgodnie ze wskazówkami producenta

Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia się narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym. Kontakt z przewodem elektrycznym, znajdującym się pod napięciem, może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, i poprzez to doprowadzić do porażenia prądem elektrycznym. Wskazówki bezpieczeństwa dotyczące elektronarzędzia z nasadką pilnika taśmowego OSTRZEŻENIE! Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodo- wać porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania. Urządzenie chwytać za izolowane powierzchnie przewidziane do tego celu, ponieważ taśma szlifierska może natrafić na własny przewód zasilający urządzenie. Uszkodzenie przewodu znajdującego się pod napięciem elektrycznym może spowodować wystąpienie napięcia na metalowych elementach urządzenia i doprowadzić do porażenia użytkownika prądem elektrycznym. Nie wolno używać urządzenia elektrycz- nego z uszkodzonym przewodem zasilającym. Nie wolno dotykać uszkodzonego przewodu zasilającego; proszę natychmiast wyjąć wtyczkę z gniazdka sieciowego, jeżeli przewód elektryczny zostanie uszkodzony podczas pracy. Uszkodzony przewód zasilający zwiększa ryzyko porażenia prądem. Narzędzie elektryczne stosować tylko do szlifowania na sucho. Woda, która dostanie się do wnętrza urządzenia, zwiększa znacznie ryzyko porażenia prądem elektrycznym. Przy pracy prowadzić narzędzie elektryczne zawsze obiema rękoma. Uchwyt prowadzący musi być przy tym zamontowany! Maszynę włączać dopiero wtedy, gdy obie dłonie znajdują się na uchwycie. Dłonie trzymać z dala od pracujących taśm szlifierskich. W obszarze rolki zwrotnej zachodzi niebezpieczeństwo zranienia poprzez zmiażdżenie. Z powodu zasady działania i konieczności zapewnienia giętkości urządzenia, nie da się całkowicie obudować tych niebezpiecznych obszarów urządzenia. Pyły emitowane przy szlifowaniu materiałów takich jak warstwy farb i lakierów zawierających ołów, niektóre rodzaje drewna, materiały mineralne i metalowe mogą bezpośrednio zagrażać użytkownikowi oraz osobom trzecim znajdującym się w pobliżu miejsca użytkowania urządzenia. Wdychanie i dotykanie tych pyłów może spowodować schorzenia dróg oddechowych i/lub wystąpienie reakcji alergicznych. – Zapewnić dobre wietrzenie na stanowisku pracy! – Jeżeli to możliwe należy odsysać pyły poprzez zastosowanie odkurzacza przemysłowego. – Zaleca się zastosowanie przeciwpyłowej maski ochronnej z filtrem klasy P2. Nie obrabiać żadnych materiałów, przy obróbce których wydzialają się substancje szkodliwe dla zdrowia (np. azbest). Nie wolno szlifować ani ciąć metali lekkich o zawartości magnezu większej niż 80%. Niebezpieczeństwo wybuchu pożaru! Urządzenia stosowane na wolnym powietrzu lub w środowisku zagrożonym pyłami metalicznymi podłączać tylko poprzez przełącznik ochronny (bezpiecznik) o prądzie wyzwalającym maks. 30 mA. Nie wolno stosować żadnych zużytych, naddartych taśm szlifierskich, ani taśm z mocno zatkanymi porami. Uszkodzone taśmy szlifierskie mogą się zerwać, zostać wyrzucone w powietrze i zranić użytkownika lub osoby trzecie.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Narzędzia szlifierskie sprawdzić przed użyciem, czy są prawidłowo zamontowane i zamocowane. Włączyć urządzenie na 30 sekund bez obciążenia! Nie należy nadmiernie obciążać elektronarzędzia, ponieważ dojdzie do jego unieruchomienia lub ześlizgnięcia się taśmy szlifierskiej. Przed odłożeniem wyłączyć narzędzie elektryczne i zaczekać, aż wszystkie ruchome części całkowicie się zatrzymają. Narzędzia elektrycznego nie wolno mocować w imadle. Elektryczny przewód zasilający prowadzić zawsze z tyłu za narzędziem elektrycznym. Obrabiany element należy zamocować, o ile nie jest zamocowany albo unieru- chomiony poprzez swój własny ciężar. Narzędzia i materiały szlifierskie przecho- wywać oraz używać zgodnie ze wskazówkami producenta.

Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia się narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym. Kontakt z przewodem elektrycznym, znajdującym się pod napięciem, może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, i poprzez to doprowadzić do porażenia prądem elektrycznym. Dalsze wskazówki bezpieczeństwa Stosować tylko przedłużacze dopuszczone do użycia na wolnym powietrzu. Napięcie nominalne musi być zgodne z parametrami napięcia podanymi na tabliczce znamionowej urządzenia. Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia. Poziom hałasu i drgań WSKAZÓWKA Wartości poziomu hałasu na stanowisku pracy i wartości drgań całkowitych podane są w tabeli „Dane techniczne“. Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745. OSTRZEŻENIE! Podane wartości pomiarowe odnoszą się do nowych urządzeń. Wartości poziomu hałasu i drgań zmieniają się podczas codziennego użytkowania. WSKAZÓWKA Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 60745 / EN 62841 i może być użyta do wzajemnego porównywania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzę- dzia elektrycznego. Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości. Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy. W celu dokładnego określenia rzeczywis- tego obciążenia drganiami należy uwzględ- nić również czas, w którym urządzenie jest wyłączone albo włączone, ale właściwie nie użytkowane. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy. Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkow- nika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych

OSTROŻNIE! Przy ciśnieniu akustycznym powyżej 85 dB(A) zakładać ochronniki słuchu.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Dane techniczne Typ urządzenia Szlifierka do spoin pachwinowy ch BME 18.0-EC + LK 152 Szlifierka taśmowa do rur BME 18.0-EC + BR 50 Szlifierka satynująca BME 18.0-EC + BS 50 Pilnik taśmowy BME 18.0-EC + BF 140 Kombinacja zamówieniowa Maszyna bazowa BME 18.0-EC Nasadka LK 152 BR 50 BS 50 BF 140 Napięcie nominalne V 18 Akumulator

AP 18.0/2,5 AP 18.0/5,0 Prędkość obrotowa biegu jałowego min

Mocowanie narzędzia mm M14 -

Maks. Ø narzędzia mm 152 -

Szerokość narzędzia maks. mm 6 -

Wymiary taśmy (długość x szerokość) mm - 533 x 4-30 - 533 x 4-9 Prędkość taśmy m/s -

0,42 0,72 Poziom hałasu klasy A zgodnie z normą EN 60745 / EN 62841 (patrz „Poziom hałasu i drgań”): Poziom ciśnienia akustycz

dB(A) 79 75 Poziom mocy akustycznej

Niedokładność K db 3 Drgania całkowite zgodnie z normą EN 60745 / EN 62841 (patrz „Poziom hałasu i drgań”): Wartość emisji a

podczas satynowania powierzchni metalowych m/s

--3,5- Wartość emisji a

podczas szlifowania rur metalo

wych/powierzchni m/s

< 2,5 - < 2,5 Dokładność K m/s

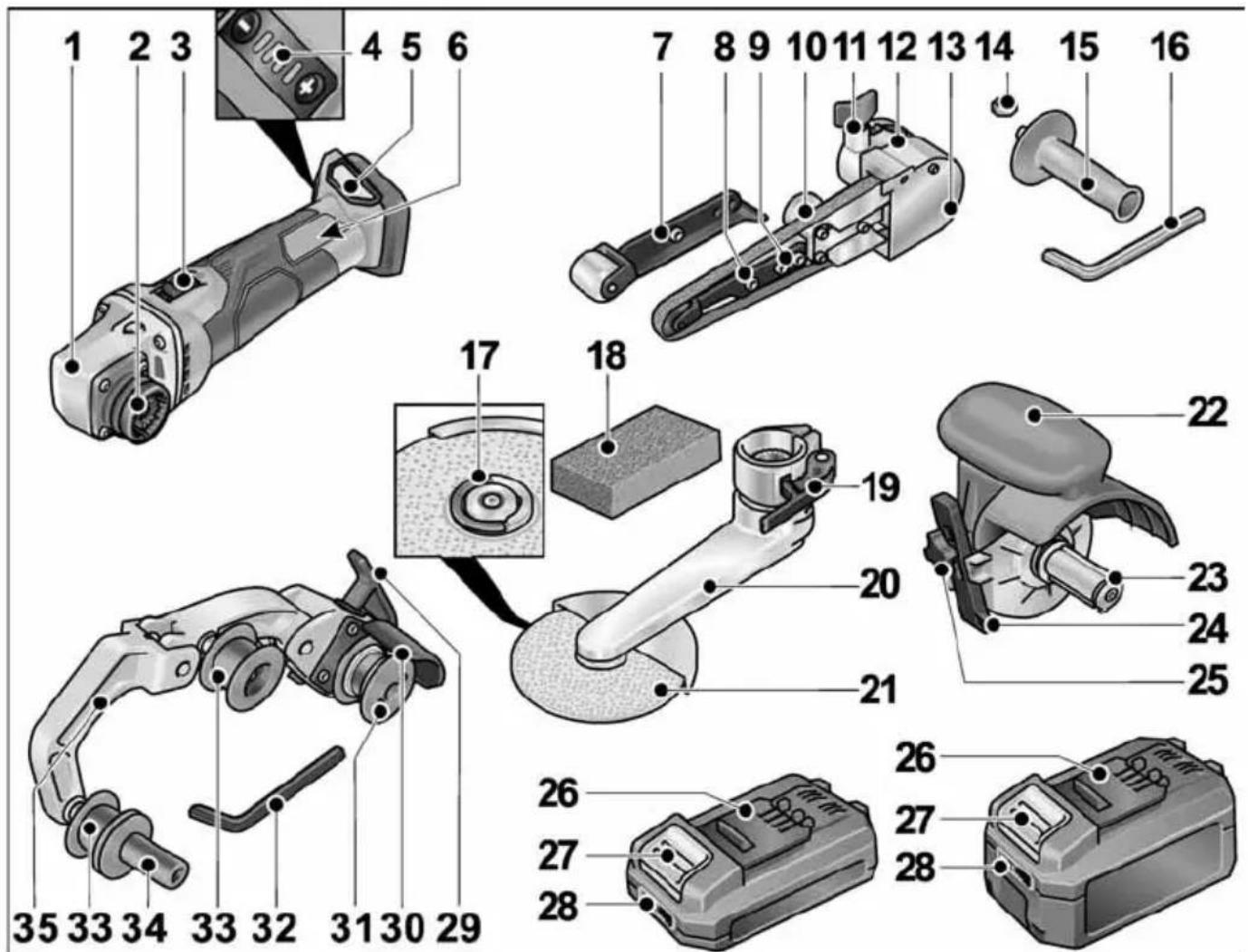

Opis urządzenia Zespół napędowy BME 18.0-EC 1 Głowica przekładni 2 Szybkozłącze do nasadek 3 Przełącznik suwakowy Do włączania i wyłączania. Z blokadą do pracy ciągłej. 4 Regulacja prędkości obrotowej funkcja +/- z 4 stopniami 5 Gniazdo na akumulator 6 Tabliczka znamionowa

Nasadka pilnika taśmowego BF 140 7 Rolka dociskająca z ramieniem szlifującym 8 Śruba mocująca/śruba regulacyjna do regulacji toru ruchu taśmy 9 Śruby mocujące ramię szlifujące 10 Śruba mimośrodowa 11 Śruba ustalająca nasadki szlifierskiej 12 Dźwignia odblokowania szybkozłącza 13 Osłona obudowy 14 Nakrętka sześciokątna 15 Uchwyt 16 Klucz do gniazd sześciokątnych Nasadka do szlifowania spoin pachwinowych LK 152 17 Nakrętka szybkomocująca FixTec 18 Kamień profilujący 19 Dźwignia zaciskająca 20 Ramię szlifujące 21 Tarcza szlifierska Nasadka do satynowania BS 50 22 Osłona ochronna z uchwytem 23 Mocowanie narzędzia 24 Ogranicznik równoległy 25 Śruba ustalająca ogranicznika równoległego i nasadkiTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

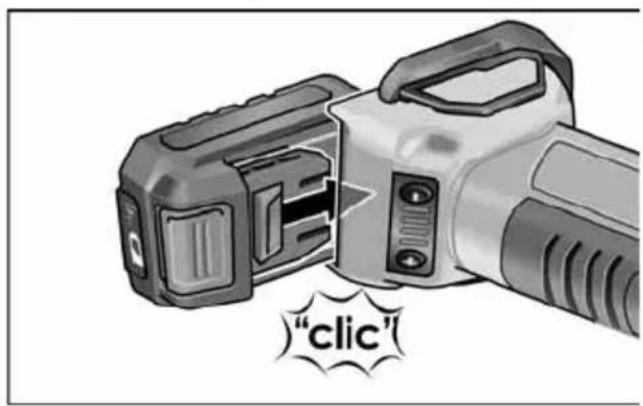

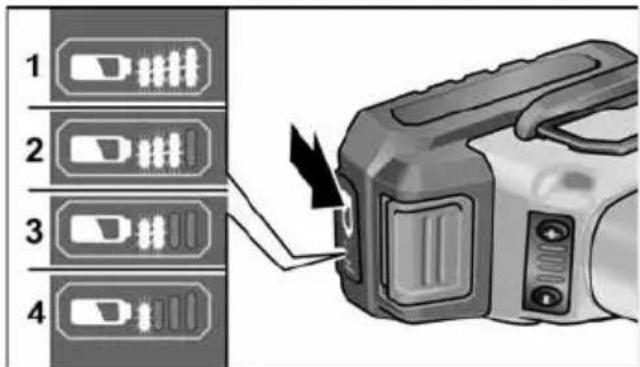

Akumulatory 26 Akumulator litowo-jonowy (2,5 Ah lub 5,0 Ah) 27 Przycisk odblokowania akumulatora 28 Wskaźnik naładowania akumulatora Nasadka szlifierki taśmowej do rur BR 50 29 Dźwignia zaciskania szybkozłącza 30 Osłona 31 Rolka napędowa z tarczami rozruchowymi 32 Klucz do gniazd sześciokątnych 33 Rolka odwracająca z tarczami rozruchowymi 34 Uchwyt 35 Jarzmo Osadzenie sprężynowe, do mocowania taśmy szlifierskiej.

nie jest przedstawiony Instrukcja obsługi OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia. Przed uruchomieniem Rozpakować zespół napędowy i nasadki, sprawdzić kompletność zakresu dostawy oraz czy nie doszło do uszkodzenia podczas transportu. WSKAZÓWKA Akumulatory w chwili dostawy nie są całkowicie naładowane. Przed pierwszym użyciem należy naładować akumulatory do pełna. Patrz instrukcja obsługi ładowarki. Zakładanie/wymiana akumulatora Wcisnąć do elektronarzędzia naładowany akumulator aż do całkowitego zatrzaśnięcia. W celu wyjęcia nacisnąć przyciski odblokowania (1.) i wyciągnąć akumulator (2.). OSTROŻNIE! Osłonić styki akumulatora w przypadku jego nieużywania. Drobne przedmioty metalowe mogą spowodować zwarcie styków; zagraża niebezpieczeństwo eksplozji i wybuchu pożaru! Stan naładowania akumulatora Naciśnięcie przycisku umożliwia sprawdzenie stanu naładowania akumulatora na diodowym wskaźniku stanu naładowania. Wskazanie gaśnie po 5 sekundach. Jeśli jedna z diod LED błyska, konieczne jest naładowanie akumulatora. Jeśli po naciśnięciu przycisku żadna z diod LED nie świeci, to akumulator jest uszkodzony i należy go wymienić.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

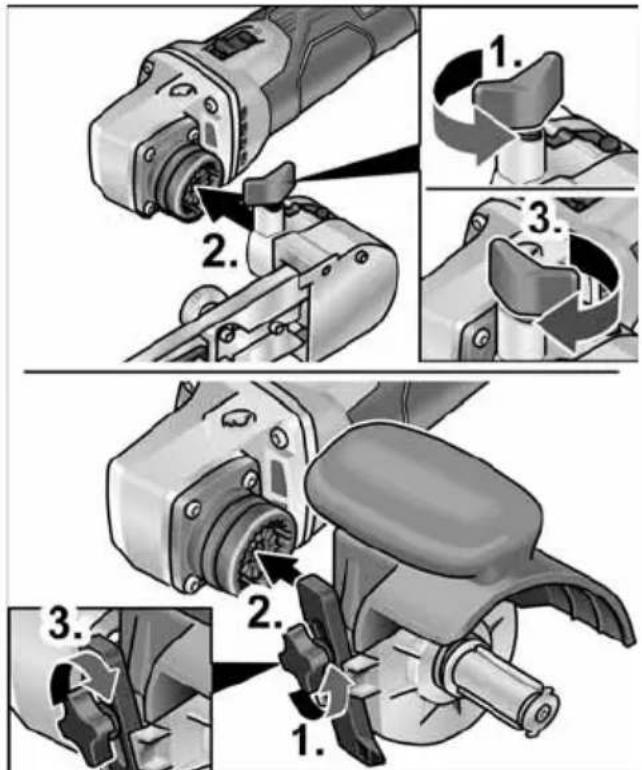

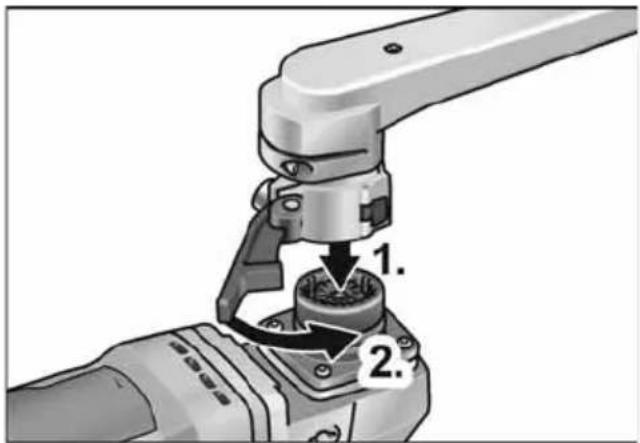

Montaż nasadek Położyć żądaną nasadkę na równej powierzchni roboczej szybkozłączem w górę. Nasadzić zespół napędowy w żądanym położeniu na nasadkę i docisnąć w dół aż do słyszalnego zatrzaśnięcia (1.). Zamknąć dźwignię zaciskania (2.). Otworzyć dźwignię zaciskania na nasadce (1.). Nasadzić zespół napędowy w żądanym położeniu na nasadkę i docisnąć w dół aż do słyszalnego zatrzaśnięcia (2.). Zamknąć dźwignię zaciskania (3.). WSKAZÓWKA Jeżeli nasadka nie zatrzaśnie się w sposób słyszalny, obrócić lekko wrzeciono narzędzia względnie rolkę napędową nasadki,aby sprzęgło mogło zaskoczyć. Odkręcić śrubę ustalającą (1.). Nasadzić zespół napędowy na szybkozłącze (2.). Ponownie dokręcić śrubę zaciskającą (3.). Demontaż nasadekTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

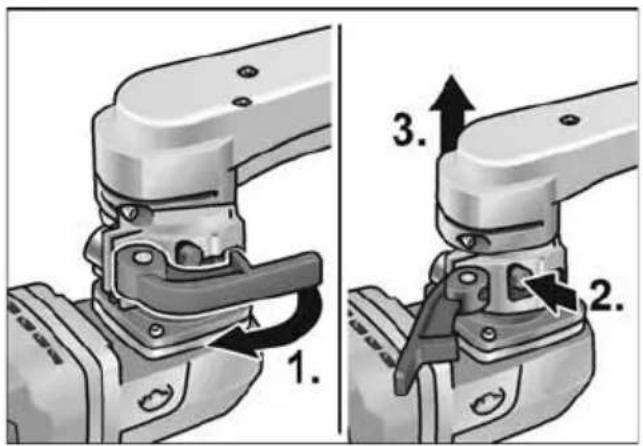

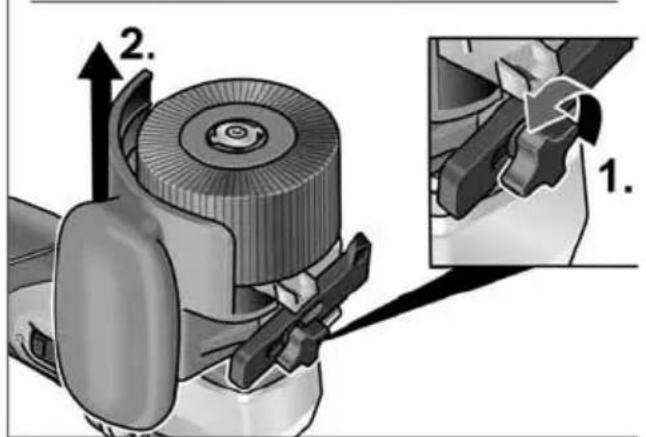

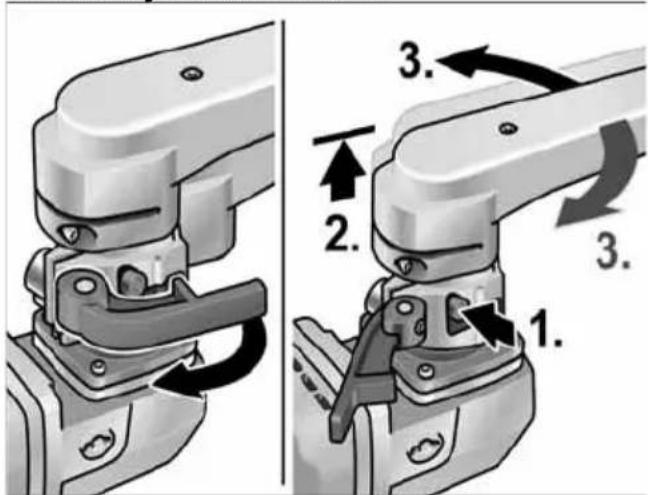

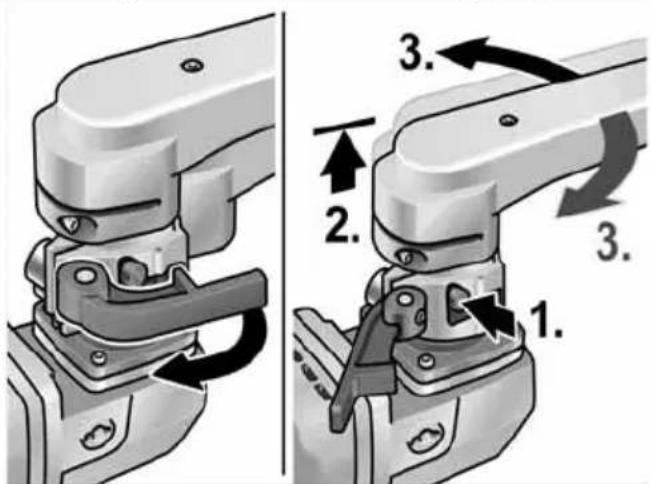

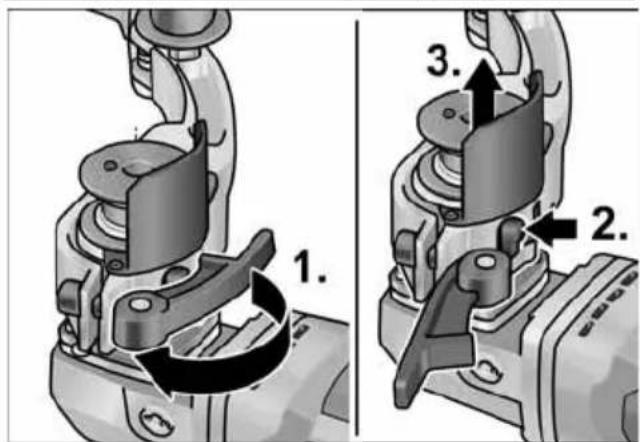

Otworzyć dźwignię zamykania na nasadce (1.). Nacisnąć i przytrzymać dźwignię odblokowującą (2.). Podnieść zespół napędowy z nasadki

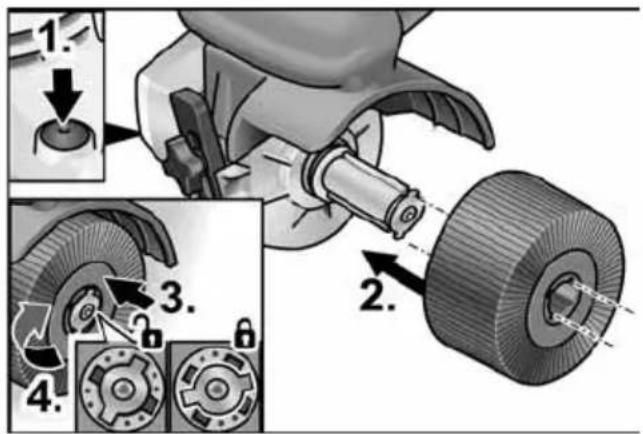

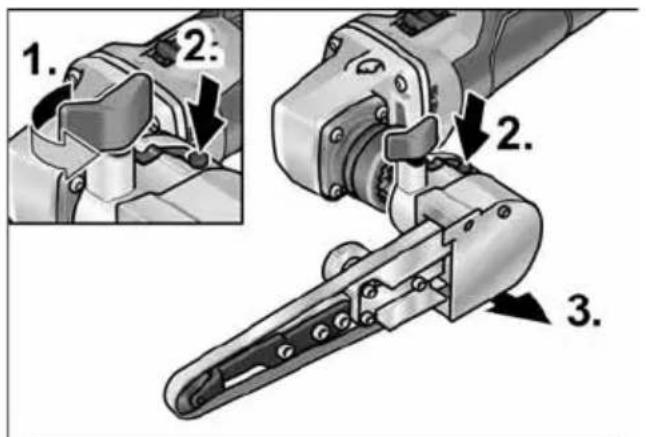

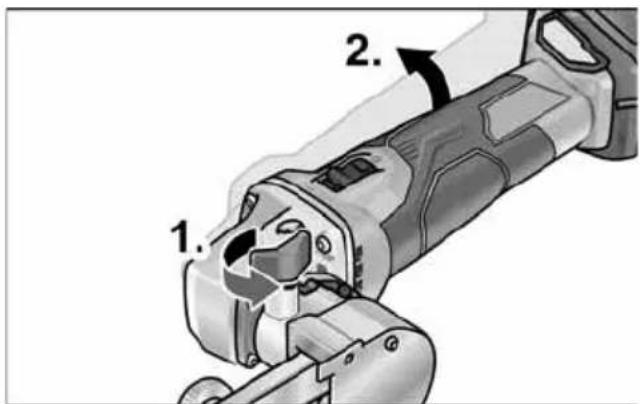

Poluzować śrubę ustalającą przy nasadce (1.). Nacisnąć dźwignię odblokowania i przytrzymać wciśniętą (2.). Odczepić nasadkę (3.). Założyć narzędzie Mocowanie narzędzia pozwala na wymianę osprzętu bez użycia dodatkowego narzędzia. Wyjąć akumulator. Nacisnąć blokadę wrzeciona i przytrzymać wciśniętą (1.). Narzędzie, względnie nośnik narzędzi nasunąć na uchwyt narzędzi (dopaso- wanie kształtu rowek-wpust) (2.). Docisnąć narzędzie w dół pokonując nacisk sprężyny (3.) i obrócić zgodnie z ruchem wskazówek zegara (4.). Mocowanie narzędzia jest zablokowane. WSKAZÓWKA Uchwyt narzędzi ma szerokość 50 mm. Zależnie od szerokości narzędzia zachodzi konieczność założenia kilku narzędzi równocześnie, albo wyrównania różnicy szerokości za pomocą pierścieni dystanso- wych. Przykłady: Włożyć wtyczkę do gniazdka sieciowego. Włączyć urządzenie elektryczne (bez blokady) i pozostawić pracujące ok. 30 sekund. Sprawdzić, czy urządzenie jest wyważone i nie występują drgania. Wyłączyć urządzenie elektryczne. Korzystanie z ogranicznika równoległego Ogranicznik równoległy zapewnia precyzyjne proste prowadzenie przy obróbce profili. Poluzować śrubę zaciskającą w ograniczniku równoległym (1.). Wyregulować ogranicznik równoległy (2.). Ponownie dokręcić śrubę zaciskającą. Krążek polerski szerokości 50 mm: 1 narzędzie Wielowarstwowa płó

cienna tarcza polerska szerokości 10 mm: 4 narzędzi pierścienie dystansoweTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

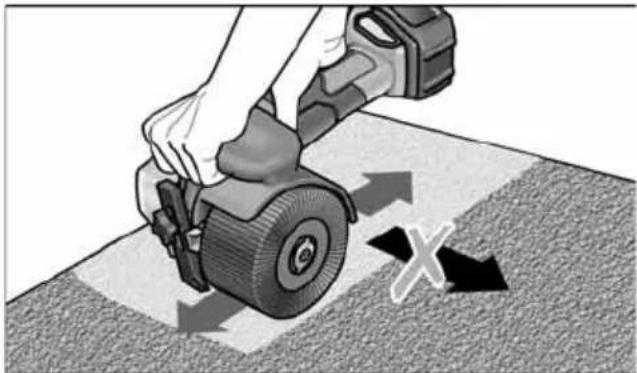

Wskazówki dotyczące pracy z nasadką do gładzenia OSTROŻNIE! Po wyłączeniu urządzenia narzędzie szlifierskie obraca się jeszcze krótką chwilę. Obróbka płaskich powierzchni Urządzenie elektryczne trzymać obiema rękoma. Do dekoracyjnej obróbki wykończeniowej powierzchni: Urządzenie elektryczne przyłożyć ostrożnie do powierzchni przeznaczonej do obróbki i prowadzić ruchami liniowymi tam i z powrotem. Nasadka do szlifowania spoin pachwinowych LK 152 Wymiana tarczy szlifierskiej Wyjąć akumulator.

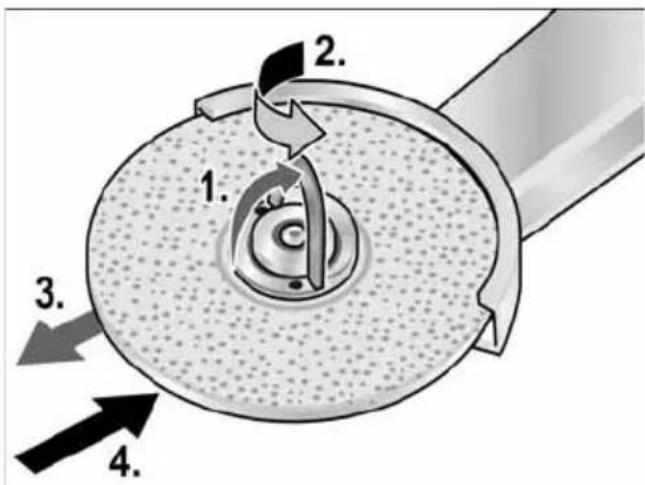

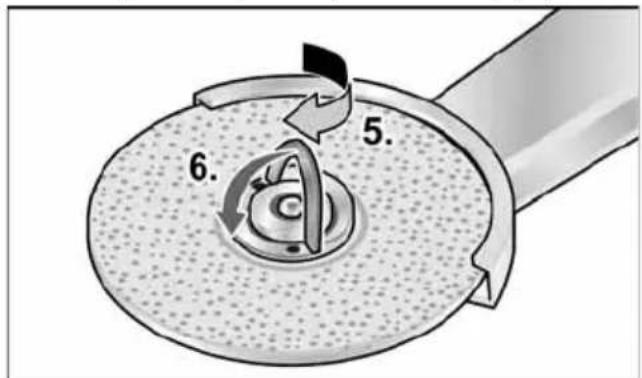

Otworzyć nakrętkę szybkomocującą FixTec. Otworzyć zamknięcie nakrętki szybkomocującej (1.). Obrócić nakrętkę szybkomocującą przeciwnie do kierunku ruchu wskazówek zegara, przytrzymując przy tym tarczę szlifierską (2.). Zdjąć tarczę szlifierską (3.). Założyć nową tarczę szlifierską (4.). Zakręcić nakrętkę szybkomocującą, obracając w kierunku ruchu wskazówek zegara (5.) i zamknąć zamknięcie (6.). Przechylanie ramienia szlifującego Wskazówki dotyczące pracy z nasadką do szlifowania spoin pachwinowych OSTROŻNIE! Po wyłączeniu elektronarzędzie pracuje jeszcze krótką chwilęTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

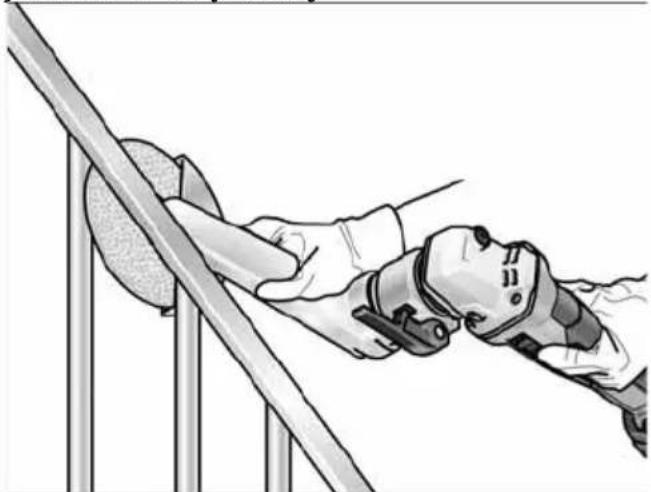

Stosować szlifierkę w szczególności w trudno dostępnych miejscach, jak np. bardzo ostre kąty wewnętrzne w konstrukcji balustrad. Przykładać talerz szlifierski do obrabianego przedmiotu dopiero wówczas, gdy urządzenie osiągnie pełną prędkość obrotową.

Aby uzyskać dobry rezultat szlifowania, poruszać talerzem szlifierskim równomiernie przez szlifowaną powierzchnię. Nie wywierać zbyt dużego nacisku. W celu uzyskania precyzyjnych promieni stosować kamień profilujący. Za jego pomocą uprzednio sprofilować tarczę szlifierską. Po wyłączeniu tarcza szlifierska pracuje jeszcze krótką chwilę. Nasadka szlifierki taśmowej BR 50 OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia. Zakładanie lub wymiana taśmy szlifierskiej OSTROŻNIE! Zwrócić uwagę na podany kierunek biegu taśmy! Kierunek biegu taśmy musi być zgodny ze strzałką wskazujący kierunek biegu na głowicy przekładni. Wyjąć akumulator. Jarzmo docisnąć w kierunku rolki napędowej i przytrzymać dociśnięte (1.). Taśmę szlifierską nałożyć na rolki (2.). Zwolnić jarzmo. Sprawdzić, czy taśma leży całkowicie na rolkach. Montaż uchwytu Ustawić uchwyt w prawidłowym położeniu, korzystając z gwintu. Wymiana rolek Rolka napędowa: Nacisnąć blokadę wrzeciona i przytrzymać wciśniętą (1.). Poluzować rolkę napędową w kierunku przeciwnym do ruchu wskazówek zegara i ściągnąć (2.). Nałożyć nową rolkę napędową i dokręcić w kierunku zgodnym z ruchem wskazówek zegara. Zwolnić blokadę wrzeciona. Rolka odwracająca: Odkręcić śrubę kluczem imbusowym i ściągnąć rolkę odwracającą (3.). Założyć i dokręcić nową rolkę odwracającą.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

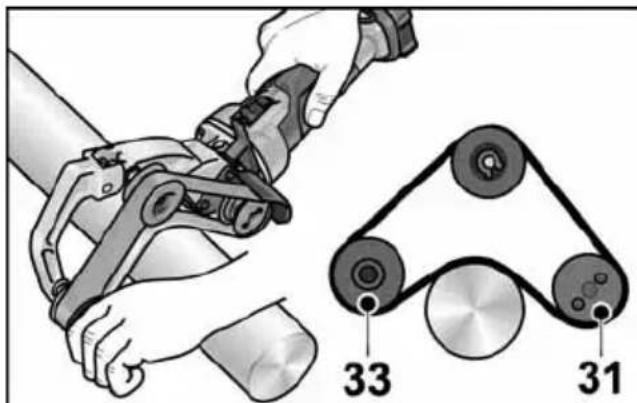

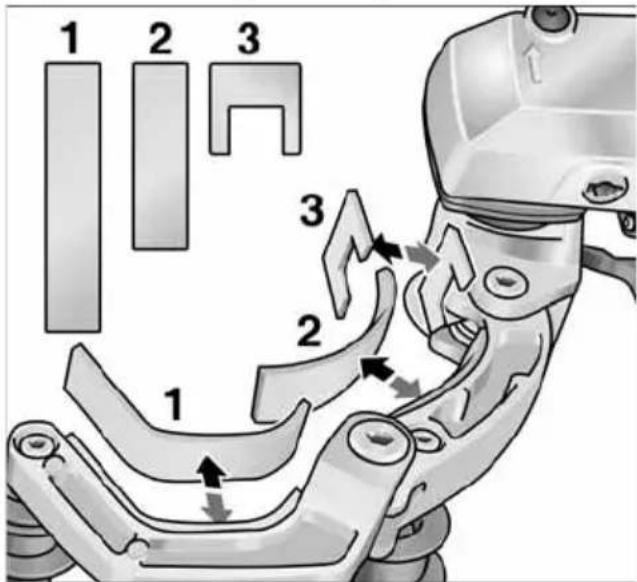

Wskazówki dotyczące pracy z nasadką do taśmowego szlifowania rur OSTROŻNIE! Po wyłączeniu urządzenia narzędzie szlifierskie obraca się jeszcze krótką chwilę. Taśma szlifierska w porównaniu do tarczy szlifierskiej wykazuje następujące zalety:

czyste wykończenie bez żłobków,

wysoka wydajność zbierania materiału,

wysoka produktywność dzięki dużemu kątowi opasania (zależny od średnicy). Szlifowanie: WSKAZÓWKA Przed przyłożeniem do materiału obrabianego i przed włączeniem maszyny sprawdzić, czy taśma przylega całkowicie do rolek. – Rury obrabia się pomiędzy rolkami 31 i 33. – Kąt opasania i wydajność zbierania materiału można zmieniać poprzez zmianę siły docisku. – Im mniejsza średnica rury, tym większy może być kąt opasania. Możliwe są kąty opasania do 270°. Utrwalające zamknięcie powierzchni: Wielu producentów zaleca zamknięcie powierzchni polerowanych odpowiednim środkiem ochronnym w rozpylaczu (patrz wyposażenie dodatkowe Flex do stali szlachetnych). Wyczerpujące informacje o wyrobach naszej firmy można uzyskać na stronie internetowej www.flex-tools.com

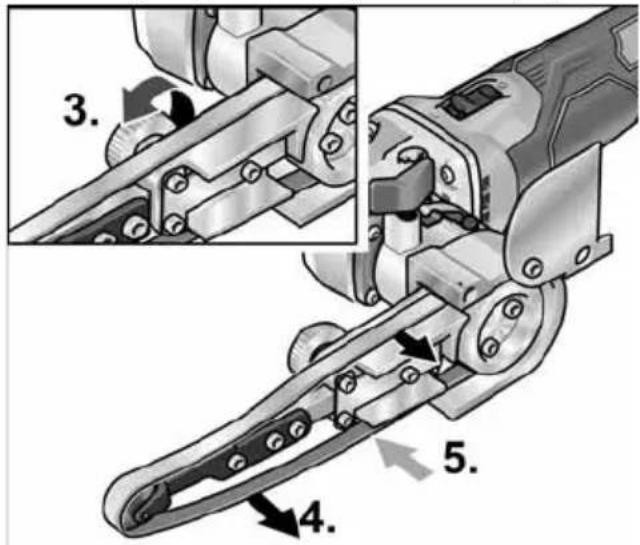

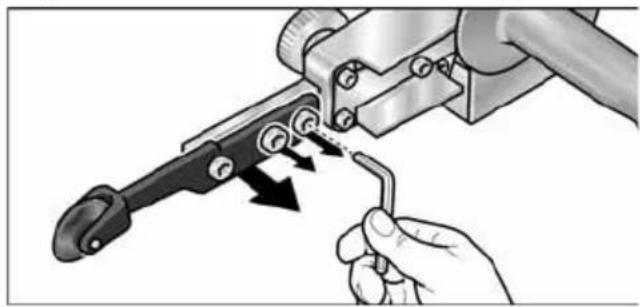

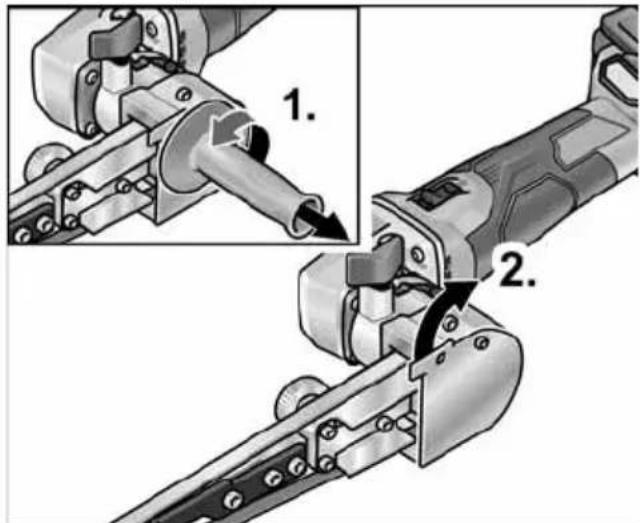

Nasadka pilnika taśmowego BF 140 OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia. Zakładanie lub wymiana taśmy szlifierskiej Wyjąć akumulator. Zdemontować uchwyt ręczny (1.). Osłonę korpusu odchylić na bok (2.). Przekręcić śrubę mimośrodową i w ten sposób poluzować taśmę szlifierską (3.). Zdjąć taśmę szlifierską (4.) (opcjonalnie). Naciągnąć współśrodkowo nową taśmę szlifierską na ramię szlifierskie (5.). Naprężyć taśmę szlifierską poprzez przekręce-nie śruby mimośrodowej. Przekręcić osłonę korpusu do poprzedniej pozycji, aby ponownie osłonić korpus.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

OSTROŻNIE! Zwrócić uwagę na podany kierunek biegu taśmy! Kierunek biegu taśmy musi być zgodny ze strzałką wskazującą kierunek biegu na głowicy przekładni. Montaż uchwytu Uchwyt dodatkowy zamocować poprzez wkręcenie w pozycji 1 lub 2. Nastawianie biegu taśmy

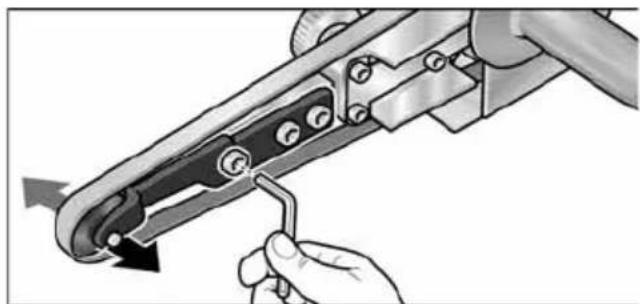

Nastawić bieg taśmy za pomocą śruby, która umieszczona jest z przodu na ramieniu szlifierskim. Przy pracującej taśmie wybrać takie nastawienie, aby taśma biegła współśrodkowo po rolce dociskającej. Wymiana ramienia szlifierskiego W celu wymiany ramienia szlifierskiego należy odkręcić trzy śruby mocujące. Zdjąć ramię szlifierskie. Założyć nowe ramię szlifierskie i zamocować poprzez przykręcenie trzech śrub mocu-jących. Wskazówki dotyczące pracy WSKAZÓWKA Po wyłączeniu narzędzie elektryczne pracuje jeszcze krótki czas. Szlifowanie Po otwarciu śruby ustalającej (1.) można odchylić ramię wychylne szlifierki aż do 140° (2.). Dzięki temu szlifierkę taśmową można zastosować również do szlifowania powierzchni, które są trudno dostępne, jak np. wewnętrzne powierzchnie rur. Wydajność usuwania materiału można zmieniać poprzez zmianę nacisku. Zwracać uwagę, aby nacisk był równomierny i niezbyt mocny. Zbyt mocny nacisk może spowodować ześlizgnięcie się taśmy szlifierskiej z rolki. Włączanie i wyłączanie Praca chwilowa bez blokadyTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

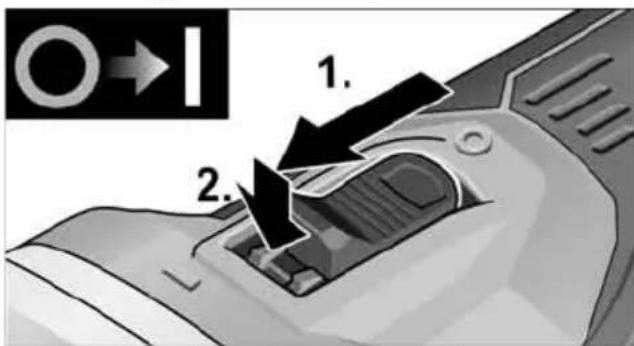

Przesunąć przełącznik suwakowy do przodu i przytrzymać. W celu wyłączenia zwolnić przełącznik suwakowy. Praca ciągła z blokadą Przesunąć przełącznik suwakowy do przodu (1.) i zablokować poprzez naciśnięcie na przednią część suwaka (2.)

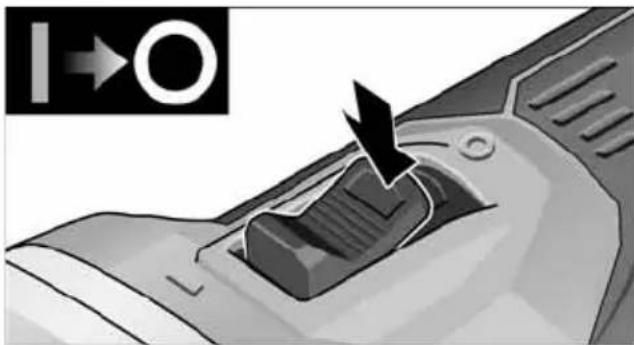

W celu wyłączenia zwolnić blokadę poprzez naciśnięcie na tylnę część przełącznika suwakowego. WSKAZÓWKA W przypadku Przerwy w dopływie prądu Urządzenie zatrzyma się i po przerwie nie włączy się ponownie. Nastawianie liczby obrotów Aby ustawić prędkość roboczą, nacisnąć przycisk regulacji prędkości obrotowej. Wybrana prędkość zostanie zachowana także w przypadku wyłączenia. Nacisnąć ostrożnie przełącznik, aby przyspieszyć narzędzie do nastawionej prędkości. OSTROŻNIE! Niebezpieczeństwo zranienia na skutek zniszczenia narzędzia. Do każdego zadania należy dobrać odpowiednie narzędzie. WSKAZÓWKA

Zabezpieczenie przeciwprzeciążeniowe: wyłącza maszynę wskutek wystąpienia przeciążenia.

Monitorowanie temperatury: w przypadku niebezpieczeństwa przegrzania maszyna wyłącza się. Przegląd, konserwacja i pielęgnacja OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia. Czyszczenie OSTRZEŻENIE! W skrajnych przypadkach przy obróbce metali może osadzać się wewnątrz obudo- wy pył metaliczny zdolny do przewodzenia prądu elektrycznego. Wpływa to ujemnie na izolację ochronną urządzenia! Proszę podłączać urządzenie poprzez przełącznik ochronny (bezpiecznik prądu wyłączającego maksymalnie 30 mA). Urządzenie i otwory wentylacyjne należy regularnie czyścić. Częstość czyszczenia zależna jest od rodzaju obrabianego materiału i długości czasu obrabiania. Wnętrze obudowy i silnik należy regularnie przedmuchiwać suchym, sprężonym powietrzem. Regularnie czyścić filtr pyłu.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

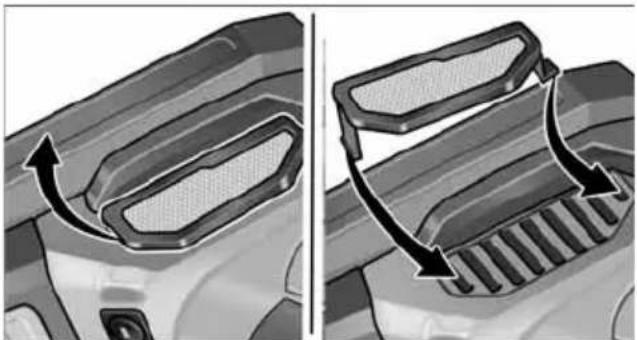

Wyjąć filtr pyłu i przedmuchać go suchym, sprężonym powietrzem. Szczotki węglowe Zespół napędowy wyposażony jest w samo- czynnie wyłączające szczotki węglowe. Po osiągnięciu granicy zużycia szczotek węglowych następuje automatyczne wyłączenie urządzenia elektrycznego

WSKAZÓWKA Do wymiany zastosować tylko oryginalne części zamienne producenta urządzenia. Zastosowanie części zamiennych obcego pochodzenia powoduje wygaśnięcie zobowiązania gwarancyjnego producenta. Poprzez tylne otwory wentylacyjne może być widoczny płomień powstający na szczotkach węglowych podczas pracy urządzenia. W przypadku zapalenia się szczotek węglowych należy natychmiast wyłączyć urządzenie. Zespół napędowy należy przekazać do warsztatu specjalistycznego, który posiada autoryzację producenta. Przekładnia WSKAZÓWKA Śrub znajdujących się na głowie przekładni urządzenia nie wolno odkręcać w okresie gwarancji. W przypadku nieprzestrzegania tego zalecenia, wygasają prawa do rosz-czeń z tytułu gwarancji udzielonej przez producenta. Naprawy Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzo- wanym przez producenta. Wymiana części zużywalnych Podczas pracy szlifierki taśmowej zużywają się ochraniacze filcowe na jarzmie. Części zamienne można nabyć poprzez producenta lub punkt handlowy. Części zamienne i wyposażenie dodatkowe Inne części wyposażenia podane są w katalogu wydanym przez producenta. Rysunek wybuchowy i listę części zamien- nych można znaleźć na naszej stronie internetowej: www.flex-tools.com Wskazówki dotyczące usuwania opakowania i zużytego urządzenia OSTRZEŻENIE! Zużyte elektronarzędzia należy przed zutylizowaniem uczynić niezdatnymi do użytku:

elektronarzędzia zasilane z sieci poprzez odcięcie lub usunięcie kabla sieciowego,

elektronarzędzia zasilane z akumulatora poprzez wyjęcie akumulatora. Tylko dla krajów UE Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Zgodnie z dyrektywą europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej implementowaniemTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

do prawa krajowego istnieje obowiązek oddzielnego zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji. Odzyskiwanie surowców wtórnych zamiast usuwania odpadów. Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwić utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwienia gatunkowo czystego recyclingu. OSTRZEŻENIE! Akumulatorów/baterii nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów. Tylko dla krajów unijnych: Zgodnie z dyrektywą 2006/66/WE, uszkodzone i zużyte akumulatory i baterie muszą zostać poddane procesowi recyklingu. WSKAZÓWKA Aktualne informacje o sposobie utylizacji zużytego urządzenia można uzyskać w punkcie zakupu! Deklaracja zgodność Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne“ jest zgodny z następującymi normami lub dokumentami normatywnymi: EN 60745 / EN 62841 zgodnie z wymaganiami rozporządzenia 2014/30/UE, 2006/42/WE, 2011/65/UE. Odpowiedzialny za dokumentację techniczną

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Wyłączenie z odpowiedzialności Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania. Producent i jego przedstawiciel nie odpowia- dają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów
