NAVODILA ZA UPORABO BME 18.0EC Flex

• Vsebina Simboli, ki se uporabljajo v teh navodilih p. 356
• Simboli na električnem orodju p. 356
• Za vašo varnost p. 356
• Hrup in tresljaji p. 362
• Tehnične specifikacije p. 363
• Pregled p. 364
• Navodila za uporabo p. 365
• Vzdrževanje in nega p. 372
• Podatki o odlaganju p. 373
• Izjava o skladnosti p. 373
• Izjava o omejitvi odgovornosti Simboli, ki se uporabljajo v teh navodilih OPOZORILO! Označuje grozečo nevarnost. Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe. POZOR! Označuje morebitno nevarno situacijo. Če opozorila ne upoštevate, lahko povzročite rahle poškodbe ali materialno škodo. OPOMBA Označuje nasvete o uporabi in pomembne informacije. Simboli na električnem orodju Pred vklopom električnega orodja preberite navodila za uporabo! Nosite očala! Informacije o odlaganju stare naprave! (oglejte si stran 363)! Za vašo varnost OPOZORILO! Pred uporabo električnega orodja preberite naslednje priloge in ravnajte v skladu z njihovo vsebino: p. 373

splošna varnostna navodila za ravnanje z električnimi orodji, ki so vam na voljo v priloženem dokumentu (št. dokumenta: 315.915),

trenutno veljavna pravila na mestu uporabe in predpise o preprečevanju nesreč. Električno orodje je zasnovano v skladu s tehničnimi standardi in veljavnimi predpisi za tehnično varnost. Kljub temu lahko pride pri njegovi uporabi do nevarnosti za življenje in telo uporabnika ali tretjih oseb in do škode na orodju oz. do druge materialne škode. Električno orodje je dovoljeno uporabljati le

v brezhibnem stanju. Napake, ki ogrozijo varnost, je treba nemudoma odpraviti. Predvidena uporaba Pogonsko enoto BME 18.0-EC lahko uporabljate izključno kot pogon priključkov, ki so opisani v nadaljevanju. Pri uporabi z nastavkom za brušenje zvarov LK 152 je električno orodje namenjeno – za profesionalno uporabo v industriji in obrti, – za brušenje zvarov, posebej na težko dostopnih mestih pri postavljanju ograj, za uporabo z brusilnimi ploščami in priborom, ki je naveden v teh navodilih ali pa ga priporoča proizvajalec. Električno orodje s priključkom za satiniranje BS 50 je namenjeno

za profesionalno uporabo v industriji in obrti, – za končno obdelavo cevi iz nerjavnega jekla in okrogle dele ograj, – za brušenje okroglih drogov in cevi nasploh, – za uporabo z brusilnimi trakovi in priborom, ki je naveden v teh navodilih ali pa ga priporoča proizvajalec. Električno orodje s priključkom za tračno pilo BF 140 je namenjeno

– brušenju in poliranju kovinskih površin na težko dostopnih mestih, – za uporabo z brusilnimi trakovi in priborom, ki je naveden v teh navodilih ali pa ga priporoča proizvajalec. Varnostna navodila za električno orodje z nastavkom za brušenje zvarov OPOZORILO! Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to električno orodje. Če spodaj navedenih navodil ne boste upoštevali, lahko povzročite električni udar, požar in/ali resne poškodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo. To orodje je treba uporabljati kot brusilnik. Upoštevajte vse varnostne predpise, navodila, slike in podatke, ki ste jih dobili skupaj z orodjem. Zaradi neupoštevanja naslednjih navodil lahko pride do električnega udara, požara in/ali težkih poškodb. To električno orodje ni primerno za brušenje z brusilnim papirjem, delo z žičnimi krtačami, poliranje in rezanje. Nenamenska uporaba električnega orodja je lahko nevarna in lahko povzroči poškodbe. Ne uporabljajte pribora, ki ga proizvajalec ni izrecno predvidel in priporočil za uporabo s tem električnim orodjem. Dejstvo, da lahko pribor namestite na električno orodje, ne pomeni nujno, da je njegova uporaba varna. Dovoljeno število vrtljajev nastavka mora dosegati najmanj največje število vrtljajev, navedeno na električnem orodju. Pribor, ki prekorači dovoljeno število vrtljajev, se lahko razlomi in odleti z orodja. Zunanji premer in debelina nastavka morata ustrezati dimenzijam vašega električnega orodja. Napačno izmerjenih nastavkov ni mogoče ustrezno zaščititi ali nadzorovati. Brusilne plošče, brusilni krožniki in drug pribor se morajo natančno prilegati brusilnemu vretenu električnega orodja. Nastavki, ki se brusilnemu vretenu električnega orodja ne prilegajo povsem, se lahko vrtijo neenakomerno, se močno tresejo in lahko povzročijo izgubo nadzora nad orodjem. Ne uporabljajte poškodovanih nastavkov. Pred vsako uporabo preverite, ali so nastavki odkrušeni in razpokani, brusilni krožniki pa razpokani ali močno obrabljeni. Če električno orodje ali nastavek pade na tla, preverite, ali so nastale poškodbe, ali pa uporabite nepoškodovan nastavek. Če nastavek pregledate in ga želite še naprej uporabljati, ostanite vi in druge osebe v bližini zunaj ravnine vrtečega se nastavka in orodje eno minuto pustite delovati z največjim številom vrtljajev. Poškodovani nastavki se najpogosteje zlomijo v tem preizkusnem času. Uporabljajte osebno zaščitno opremo. Uporabljajte zaščito, primerno za nalogo, ki jo opravljate, kot so zaščitni vizir, zaščita za oči ali zaščitna očala. Po potrebi uporabljajte protiprašno masko, zaščito za sluh, zaščitne rokavice ali zaščitni predpasnik za prestrezanje drobnih delcev, ki nastajajo med brušenjem, in delcev materiala. Oči zaščitite pred tujki, ki lahko odletijo med različnimi načini uporabe. Protiprašne maske ali maske za zaščito dihal morajo prestrezati prah, ki nastane med uporabo orodja. Če ste dlje časa izpostavljeni hrupu, lahko utrpite izgubo sluha. Poskrbite, da druge osebe vzdržujejo varno razdaljo do vašega delovnega območja. Vse osebe, ki vstopijo v delovnoTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

območje, morajo nositi osebno zaščitno opremo. Odlomljeni kosi obdelovanca ali zlomljeni nastavki lahko odletijo in poškodujejo tudi osebe zunaj neposrednega delovnega območja. Električnega orodja ne odlagajte, dokler se nastavek ne zaustavi popolnoma. Vrteči se nastavek lahko pride v stik s podlago, zaradi česar lahko izgubite nadzor nad električnim orodjem. Električno orodje ne sme delovati, ko ga prenašate. Vrteči se nastavek lahko ob nenamernem stiku zgrabi vaša oblačila in povzroči telesne poškodbe. Redno čistite prezračevalne reže na električnem orodju. Ventilator motorja v ohišje vsrkava prah, velika količina kovinskega prahu pa lahko povzroči električno nevarnost. Električnega orodja ne uporabljajte v bližini vnetljivih snovi. Vnetljive snovi se lahko zaradi iskrenja vnamejo. Ne uporabljajte nastavkov, za katere je potrebna uporaba tekočih hladilnih snovi. Uporaba vode ali drugih hladilnih tekočin lahko povzroči električni udar. Posebna varnostna navodila za brušenje Uporabljajte izključno brusilna telesa, odobrena za vaše električno orodje, in zaščitni pokrov, predviden za ta brusilna telesa. Brusilnih teles, ki niso predvidena za uporabo z vašim električnim orodjem, ni možno dovolj zaščititi in so zato nevarna. Brusilna telesa uporabljajte samo za predvidene namene. Na primer: nikoli ne brusite s stransko površino diamantnega brusilnega krožnika. Diamantni brusilni krožniki so namenjeni odstranjevanju materiala s spodnjo stranjo brusilnega krožnika. Stranski pritiski na ta brusilna telesa jih lahko zlomijo. Uporabljajte samo nepoškodovane vpenjalne prirobnice prave velikosti in oblike za izbrani nastavek. Primerne prirobnice podpirajo nastavke in s tem zmanjšajo nevarnost zloma. Ne uporabljajte obrabljenih nastavkov večjih orodij. Nastavki za večja orodja niso zasnovani za višja števila vrtljajev manjših orodij in se lahko zlomijo. Varnostna navodila za električno orodje s priključkom za satiniranje OPOZORILO! Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to električno orodje. Če spodaj navedenih navodil ne boste upoštevali, lahko povzročite električni udar, požar in/ali resne poškodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo. Skupna varnostna navodila za poliranje in delo z žično krtačo

To orodje je treba uporabljati kot polirnik in za dela z žično krtačo. Upoštevajte vsa opozorila, navodila, slikovne prikaze in podatke, ki ste jih prejeli skupaj z električnim orodjem. Zaradi nespoštovanja spodaj navedenih navodil lahko pride do električnega udara, požara in/ali težkih telesnih poškodb.

To električno orodje ni primerno za brušenje in rezanje. Vrste uporabe, za katere električno orodje ni predvideno, lahko ogrozijo Vašo varnost in povzročijo telesne poškodbe.

Ne uporabljajte pripomočkov, ki jih posebej za to orodje ni izdelal in priporočil proizvajalec orodja. Čeprav je pripomoček mogoče priključiti na vaše električno orodje, ta ni nujno tudi varen.

Nazivna hitrost pripomočka mora biti vsaj enaka največji hitrosti, ki je označena na električnem orodju. Pripomočki, ki se vrtijo z večjo hitrostjo od nazivne hitrosti, se lahko zlomijo ali razpadejo.

Zunanji premer in debelina vašega pripomočka morata biti v predvidenem območju zmogljivosti vašega električnega orodja. Prevelikih ali premajhnih pripomočkov ni mogoče primerno zaščititi ali upravljati.

Navojni nosilci pripomočkov morajo ustrezati navojem na vretenu brusilnika. Pri pripomočkih, ki jih namestite s prirobnicami, morajo natične odprtine pripomočkov ustrezati premeru prirobnice.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Pripomočki, ki ne ustrezajo vpenjalnemu držalu električnega orodja, so neuravnoteženi, se preveč tresejo in lahko povzročijo izgubo nadzora.

Ne uporabljajte poškodovanih vsadnih orodij. Pred vsako uporabo preglejte brusilne kolute, če se ne luščijo oziroma če nimajo razpok, brusilne krožnike, če nimajo razpok oziroma če niso močno obrabljeni ali izrabljeni, žične ščetke pa, če nimajo zrahljanih ali odlomljenih žic. Če pade električno orodje ali vsadno orodje na tla, poglejte, če ni poškodovano in uporabljajte samo nepoškodovana vsadna orodja. Po kontroli in vstavljanju vsadnega orodja se ne zadržujte v ravnini vrtečega se vsadnega orodja, kar velja tudi za druge osebe v bližini. Električno orodje naj eno minuto deluje z najvišjim številom vrtljajev. Poškodovana vsadna orodja se največkrat zlomijo med tem preizkusnim časom.

Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.

Pazite, da bodo druge osebe varno oddaljene od Vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zaščitno opremo. Odlomljeni delci obdelovanca ali zlomljena vsadna orodja lahko odletijo stran in povzročijo telesne poškodbe, tudi izven neposrednega delovnega območja.

Orodje držite za izolirane prijemalne površine, saj lahko brusilna površina zadane električni kabel orodja. V primeru poškodbe električnega kabla lahko kovinski deli orodja pridejo pod napetost, kar lahko povzroči električni udar.

Držite kabel proč od vrtečega pripomočka. V primeru, da izgubite nadzor nad orodjem, lahko orodje prereže kabel ali se zanj zatakne in vam roko lahko potegne v vrteči pripomoček.

Nikoli ne odložite električnega orodja, preden se popolnoma ustavi. Vrteči se pripomoček se lahko zatakne za površino in povzroči, da električno orodje uide izpod vašega nadzora.

Ne vklapljajte električnega orodja, kadar ga nosite ob boku. Vrteči pripomoček se lahko nenamerno zatakne za vaša oblačila, kar ga potegne proti vašemu telesu.

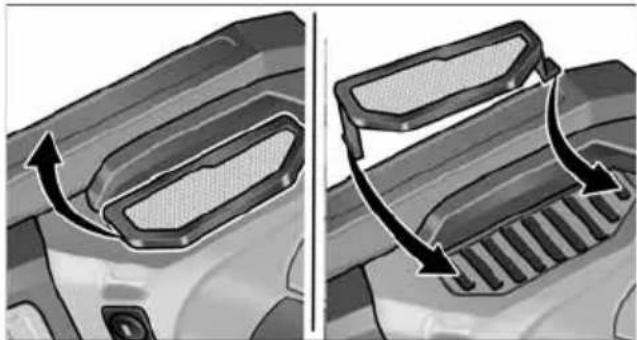

Redno čistite zračnike električnega orodja. Ventilator motorja sesa prah v ohišje. Prekomerna količina nabranega kovinskega prahu lahko povzroči električni udar.

Ne upravljajte električnega orodja v bližini vnetljivih materialov. Iskre lahko vnamejo te materiale.

Ne uporabljajte pripomočkov, za katere so potrebna tekoča hladilna sredstva. Z uporabo vode ali drugega tekočega hladilnega sredstva lahko povzročite električni udar, ki lahko povzroči tudi smrt. Odskok in podobna opozorila Povratni udarec je nenadna reakcija, ki nastane zaradi zagozdenja ali blokiranja vrtečega se vsadnega orodja, na primer brusilnega koluta, brusilnega krožnika, žične ščetke in podobnega. Zagozdenje ali bloki- ranje ima za posledico takojšnjo ustavitev vrtečega se vsadnega orodja. Nekontrolirano električno orodje se zaradi tega pospešeno premakne v smer, ki je nasprotna smeri vrtenja vsadnega orodja.Če se na primer brusilni kolut zatakne ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki je potopljen v obdelo- vanec, zaplete vanj in brusilni kolut se odlomi ali povzroči povratni udarec. Brusilni kolut se nato premakne proti uporabniku ali proč od njega, odvisno od smeri vrtenja brusilnega koluta na mestu blokiranja. Blokirni koluti se lahko pri tem tudi zlomijo.Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. Preprečite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Trdno držite električno orodje in se postavite tako, da lahko z rokami in telesom obvladate silo odskoka. Za učinkovit nadzor nad odskokom ali sunkom med zagonom vedno uporabljajte dodatni ročaj, če ga ima orodje. Upravljavec lahko nadzoruje sunek ali silo odskoka, če izvede ustrezne varnostne ukrepe.

Nikoli ne postavljajte svoje dlani v bližino vrtečega pripomočka. Pripomoček lahko odskoči na vašo dlan.

Ne postavljajte se v območje, kamor se lahko orodje premakne v primeru odskoka. Električno orodje bo ob odskoku odletelo v nasprotno smer gibanja polirne naprave na točki stiska.

Posebej previdni dobite pri obdelovanju kotov, ostrih robov ipd. Pazite, da orodje ne poskakuje ali se zatakne. Koti, ostri robovi ali poskakovanje pogosto povzročijo zatikanje vrtečega pripomočka in izgubo nadzora ali odskok. To lahko povzroči izgubo nadzora ali odskok.

Ne pritrjujte lesoreznega rezila z verigo ali zobate rezalne plošče. Takšna rezila pogosto povzročajo odskok in izgubo nadzora. Posebna opozorila za brušenje z brusnim papirjem Ne uporabljajte predimenzioniranih brusilnih listov, temveč upoštevajte podatke proizvajalca o velikosti žaginega lista. Brusilni listi, ki gledajo čez brusilni krožnik, lahko povzročijo telesne poškodbe ali pa blokiranje in trganje žaginega lista oziroma povratni udarec. Posebna opozorila za poliranje Ne dovolite, da bi se nepritrjeni deli polirne blazinice ali njene pritrditvene žice prosto vrtele. Odmaknite ali odrežite nepritrjene pritrditvene žice. Prsti se lahko zapletejo v nepritrjene in vrteče se pritrditvene žice ali zataknejo za obdelovanec. Posebna opozorila za delo z žičnimi ščetkami

Upoštevajte dejstvo, da žična ščetka tudi med običajno uporabo izgublja koščke žice. Žic zato ne preobremenjujte s premočnim pritiskanjem na ščetko. Koščki žice, ki letijo stran, lahko zelo hitro prodrejo skozi tanko oblačilo in/ali kožo.

Če je za delo priporočljiva uporaba zaščitnega pokrova, preprečite, da bi se zaščitni pokrov in žična ščetka dotikala. Premer diskastih in lončastih žičnih ščetk se lahko zaradi pritiskanja nanje in zaradi delovanja centrifugalnih sil poveča. Varnostna navodila za električno orodje s priključkom tračnega brusilnika cevi OPOZORILO! Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to električno orodje. Če spodaj navedenih navodil ne boste upoštevali, lahko povzročite električni udar, požar in/ali resne poškodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo. Električno orodje uporabljajte le za suho brušenje. Vdor vode v električno orodje poveča nevarnost električnega udara. Orodje držite za izolirane prijemalne površine, saj lahko brusilni trak zadane električni kabel orodja. V primeru poškodbe električnega kabla lahko kovinski deli orodja pridejo pod napetost, kar lahko povzroči električni udar. Ne uporabljajte električnega orodja s poškodovanim kablom. Poškodova- nega kabla se ne dotikajte in izvlecite vtič, če se kabel med delom poškoduje. Poškodovani kabli povečujejo tveganje električnega udara. Električno orodje uporabljajte le za suho brušenje. Vdor vode v električno orodje poveča nevarnost električnega udara. Pri delu električno orodje upravljajte z obema rokama. Ročaj mora biti nameščen! Stroj vklopite šele, ko imate obe roki na položaju za prijem. Ne segajte z roko v bližino tekočega brusilnega traku. V območju preusmerje- valnih valjev obstaja nevarnost poškodb zaradi stiska. Zaradi načina uporabe inTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

zagotovljene fleksibilnosti orodja ni mogoče popolnoma pokriti teh nevarnih območij. Prah materialov, kot so premazi z vsebnostjo svinca, določene vrste lesa, mineralov in kovin, lahko predstavlja nevarnost za uporabnika ali ljudi v bližini. Vdihavanje ali stik s takšnim prahom lahko povzročita bolezni dihal in/ali alergijske reakcije. – Poskrbite za dobro prezračevanje delovnega mesta! – Po možnosti priključite sistem za odsesavanje prahu. – Priporočamo uporabo dihalne maske s filtrom razreda P2. Ne obdelujte materialov, pri katerih se lahko sproščajo zdravju škodljive snovi (npr. azbest). Ne brusite ali režite lahkih kovin, pri katerih je vsebnost magnezija višja od 80 %. Nevarnost požara! Orodja, ki jih uporabljate na prostem ali so izpostavljena ekstremnim kovinskim prahom, priključite prek zaščitnega stikala za okvarni tok (prožilni tok največ 30 mA). Ne uporabljajte obrabljenih, natrganih ali močno zaprašenih brusilnih trakov. Poškodovani brusilni trakovi se lahko strgajo, odletijo in povzročijo poškodbe. Pred uporabo preverite, da so orodja za brušenje pravilno nameščena in pritrjena. Orodje za 30 sekund vklopite brez obremenitev! Preizkusni tek takoj prekinite, če pride do močnih tresljajev ali se pokažejo druge poškodbe. Preverite stroj, da ugotovite vzrok. Orodja ne obremenite tako močno, da se ustavi ali zdrsi. Preden orodje odložite, ga izklopite in počakajte, da se neha vrteti. Orodja ne vpenjajte v primež.

Električni kabel vedno speljite v smer nazaj. Orodje vpnite, če ni pritrjeno ali ne želi varno s svojo težo. Orodja za brušenje skladiščite in upravljajte v skladu z navodili proizvajalca.

Pri izvajanju del, pri katerih lahko pride do stika orodja s skritimi električnimi vodi ali priključnim kablom orodja, orodje prijemajte samo za izolirane prijemalne površine. Ob stiku z električnim vodom, ki je pod napetostjo, lahko pod napetost pridejo tudi kovinski deli orodja, kar lahko povzroči električni udar. Varnostna navodila za električno orodje s priključkom tračne pile OPOZORILO! Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to električno orodje. Če spodaj navedenih navodil ne boste upoštevali, lahko povzročite električni udar, požar in/ali resne poškodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo. Orodje držite za izolirane prijemalne površine, saj lahko brusilni trak zadane električni kabel orodja. V primeru poškodbe električnega kabla lahko kovinski deli orodja pridejo pod napetost, kar lahko povzroči električni udar. Ne uporabljajte električnega orodja s poškodovanim kablom. Poškodova- nega kabla se ne dotikajte in izvlecite vtič, če se kabel med delom poškoduje. Poškodovani kabli povečujejo tveganje električnega udara. Električno orodje uporabljajte le za suho brušenje. Vdor vode v električno orodje poveča nevarnost električnega udara. Pri delu električno orodje upravljajte z obema rokama. Ročaj mora biti nameščen! Stroj vklopite šele, ko imate obe roki na položaju za prijem. Ne segajte z roko v bližino tekočega brusilnega traku. V območju preusmerje- valnih valjev obstaja nevarnost poškodb zaradi stiska. Zaradi načina uporabe in zagotovljene fleksibilnosti orodja ni mogoče popolnoma pokriti teh nevarnih območij. Prah materialov, kot so premazi z vsebnostjo svinca, določene vrste lesa, mineralov in kovin, lahko predstavlja nevarnost za uporabnika ali ljudi v bližini. Vdihavanje ali stik s takšnim prahom lahko povzročita bolezni dihal in/ali alergijske reakcije. – Poskrbite za dobro prezračevanje delovnega mesta! – Po možnosti priključite sistem za odsesavanje prahu. – Priporočamo uporabo dihalne maske s filtrom razreda P2. Ne obdelujte materialov, pri katerih se lahko sproščajo zdravju škodljive snovi (npr. azbest).TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Ne brusite ali režite lahkih kovin, pri katerih je vsebnost magnezija višja od 80 %. Nevarnost požara! Orodja, ki jih uporabljate na prostem ali so izpostavljena ekstremnim kovinskim prahom, priključite prek zaščitnega stikala za okvarni tok (prožilni tok največ 30 mA). Ne uporabljajte obrabljenih, natrganih ali močno zaprašenih brusilnih trakov. Poškodovani brusilni trakovi se lahko strgajo, odletijo in povzročijo poškodbe. Pred uporabo preverite, da so orodja za brušenje pravilno nameščena in pritrjena. Orodje za 30 sekund vklopite brez obremenitev! Orodja ne obremenite tako močno, da se ustavi ali zdrsi. Preden orodje odložite, ga izklopite in počakajte, da se neha vrteti. Orodja ne vpenjajte v primež. Električni kabel vedno speljite v smer nazaj. Orodje vpnite, če ni pritrjeno ali ne želi varno s svojo težo. Orodja za brušenje skladiščite in upravljajte v skladu z navodili proizvajalca.

Pri izvajanju del, pri katerih lahko pride do stika orodja s skritimi električnimi vodi ali priključnim kablom orodja, orodje prijemajte samo za izolirane prijemalne površine. Ob stiku z električnim vodom, ki je pod napetostjo, lahko pod napetost pridejo tudi kovinski deli orodja, kar lahko povzroči električni udar. Dodatna varnostna navodila Uporabljajte izključno podaljške, ki so primerni za uporabo na prostem. Za označevanje orodja uporabljajte samo nalepke. V ohišje ne vrtajte lukenj. Nazivna napetost mora ustrezati podatkom o dopustni napetosti na tipski ploščici. Hrup in tresljaji OPOMBA Vrednosti za nivo hrupa, ocenjenega s stopnjo A, ter skupne vrednosti tresljajev so navedene v razpredelnici „Tehnične specifikacije“. Vrednosti hrupa in tresljajev so bili določeni v skladu s standardom EN 60745. POZOR! Navedene meritve veljajo za nova električna orodja. Vsakodnevna uporaba povzroči. da se vrednosti hrupa in tresljajev spremenijo. POMBA Raven emisij tresljajev na tem listu z informacijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 60745 / EN 62841, in ga je mogoče uporabljati za primerjavo enega orodja z drugim. Uporabljati ga je mogoče za predhodno oceno izpostavljenosti. Navedena raven emisij tresljajev predstavlja glavni namen uporabe orodja. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno poveča raven izpostavljenosti v celotnem obdobju uporabe. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno zniža raven izpostavljenosti v celotnem obdobju uporabe. Upoštevajte tudi druge varnostne ukrepe za zaščito uporabnika pred učinki tresljajev, na primer: vzdrževanje orodja in pripomočkov, uporaba s toplimi rokami in organizacija delovnih vzorcev. POZOR! Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za ušesa.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

0,42 0,72 S stopnjo A ocenjena raven hrupa v skladu z EN 60745/EN 62841 (glejte „Hrup in tresljaji“): Raven zvočnega tlaka L

dB(A) 79 75 Raven zvočne moči L

pri satiniranju kovinskih povr

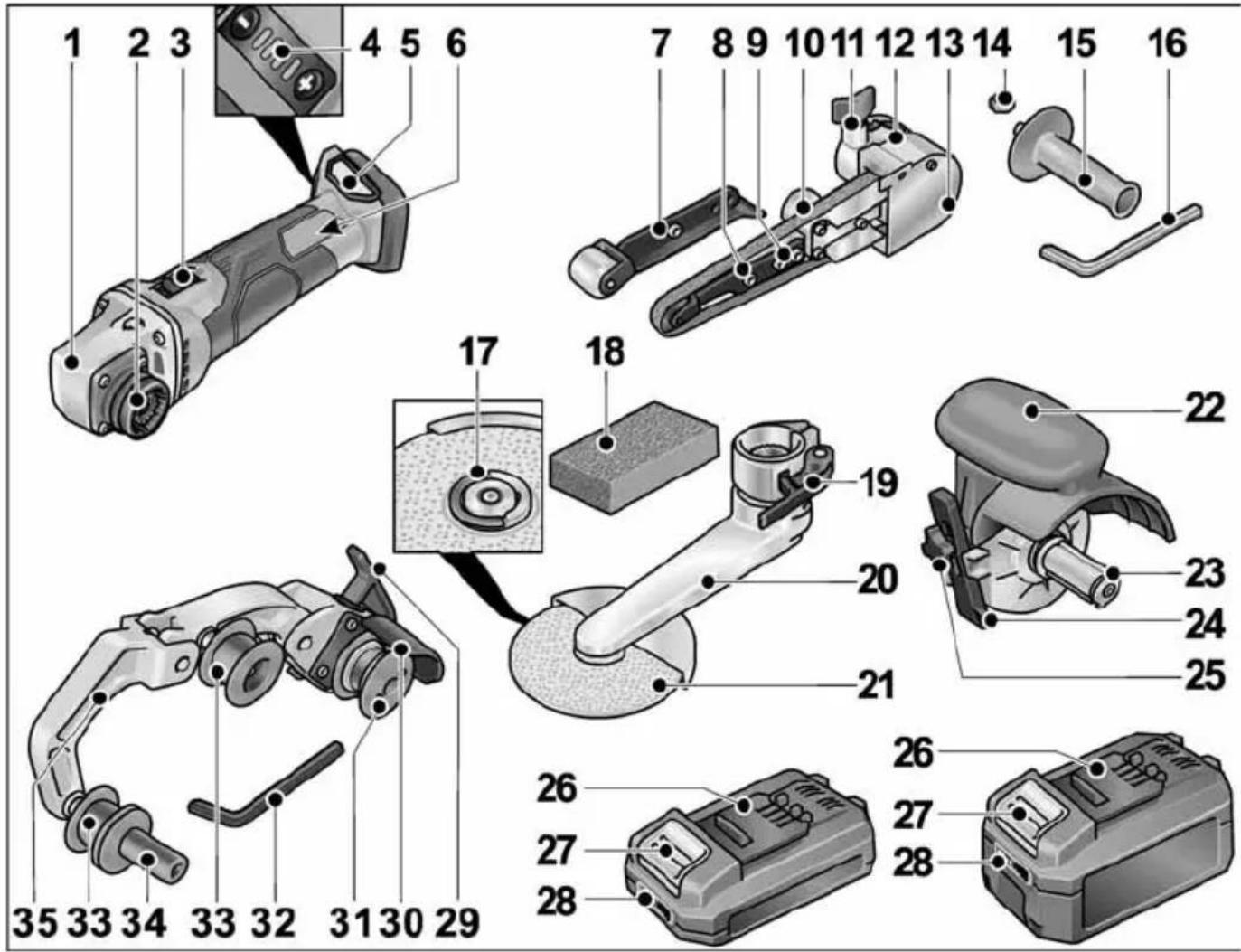

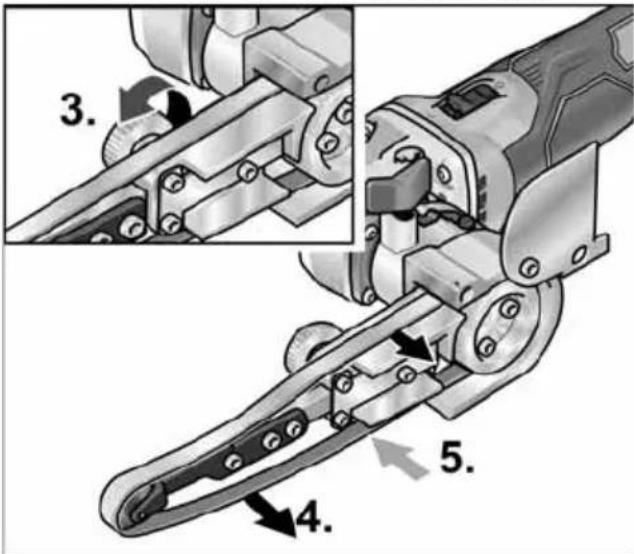

Nastavek tračne pile BF 140 7 Potisni valj z brusilno roko 8 Pritrdilni/nastavitveni vijak za nastavitev teka traku 9 Pritrdilni vijaki za brusilno roko 10 Ekscentrični vijak 11 Pritrdilni vijak za brusilni nastavek 12 Ročica za sprostitev hitre sklopke 13 Pokrov ohišja 14 Šestroba matica 15 Ročaj 16 Šestrobi vtični izvijač Nastavek za brušenje zvarov LK 152 17 Hitrozatezna matica FixTec 18 Kamen za profiliranje 19 Vpenjalna ročica 20 Brusilna roka 21 Brusilna plošča Nastavek za satiniranje BS 50 22 Zaščitni pokrov z ročajem 23 Vpenjalo 24 Vzporedno vodilo 25 Pritrdilni vijak za vzporedno vodilo in nastavekTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

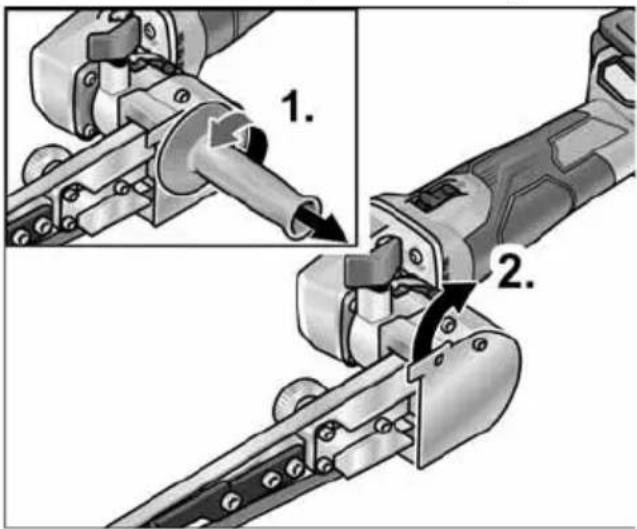

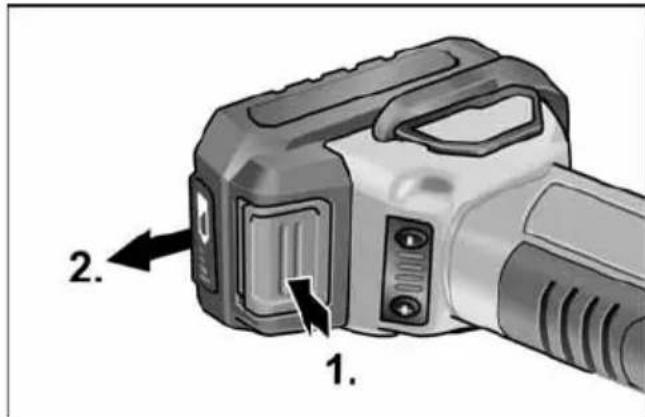

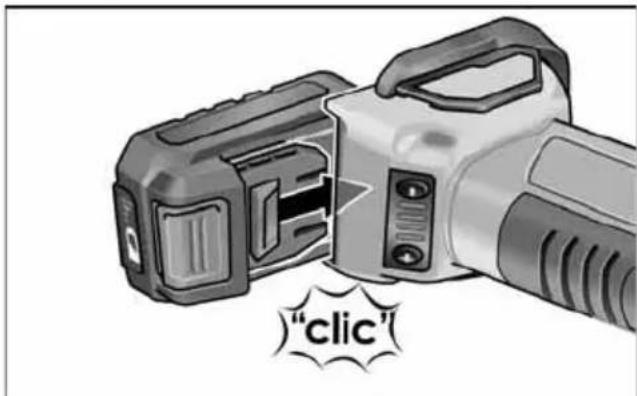

ni prikazano Navodila za uporabo OPOZORILO! Pred kakršnimi koli deli na električnem orodju odstranite akumulatorsko baterijo. Pred vklopom električnega orodja Pogonsko enoto in priključka odstranite iz embalaže ter preverite, ali je pošiljka popolna in nepoškodovana. OPOMBA Akumulatorske baterije ob dobavi niso popolnoma napolnjene. Pred prvo uporabo akumulatorske baterije popolnoma napolnite. Glejte navodila za uporabo polnilnika. Vstavljanje/menjava akumulatorske baterije Napolnjeno akumulatorsko baterijo v električno orodje potisnite tako daleč, da se popolnoma zaskoči. Za odstranitev pritisnite gumb za sprostitev (1.) in izvlecite akumulatorsko baterijo (2.). POZOR! Če orodja dalj časa ne uporabljate, zaščitite kontakte akumulatorske baterije. Nepritrjeni kovinski deli lahko povzročijo kratek stik kontaktov, kar privede do nevarnosti eksplozije in požara! Stanje napolnjenosti akumulatorske baterije S pritiskom na tipko lahko z LED-diod odčitate stanje napolnjenosti akumulatorskih baterij. Prikaz ugasne po 5 sekundah. Če utripa ena od LED-diod, je treba napolniti akumulatorsko baterijo. Če po pritisku na tipko ne sveti nobena LED-dioda, je akumulatorska baterija pokvarjena in jo je treba zamenjati.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

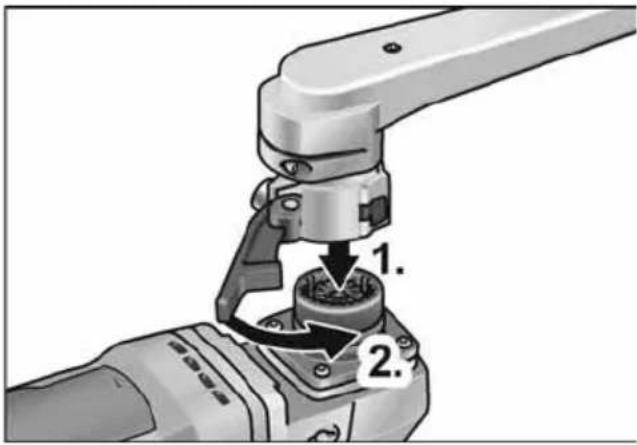

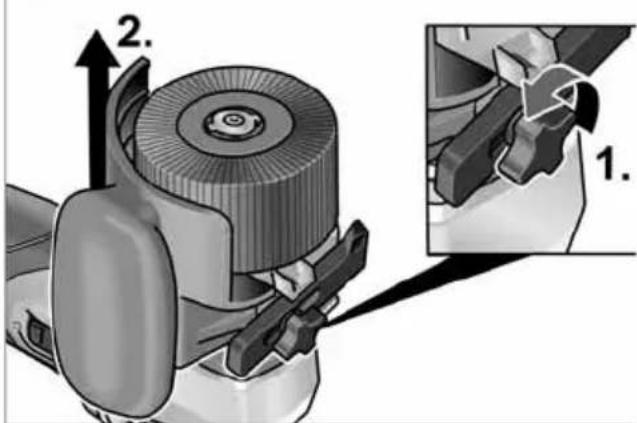

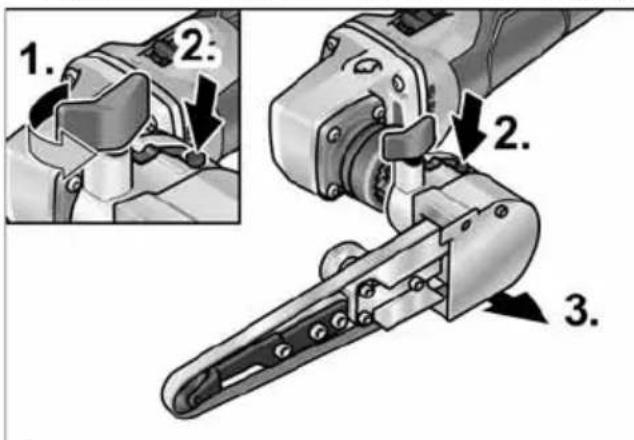

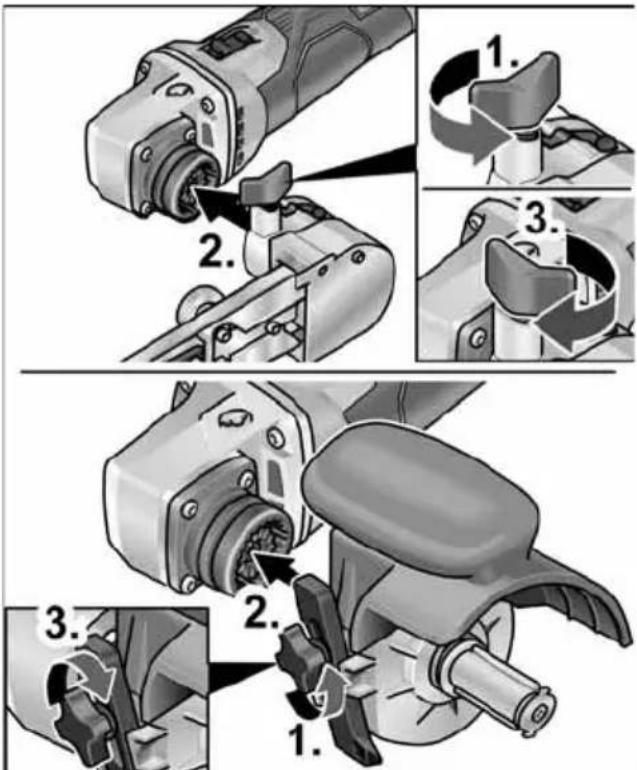

Namestitev priključkov Želeni priključek položite na ravno delovno površino, tako da je hitra sklopka obrnjena navzgor. Pogonsko enoto v želenem položaju namestite na priključek in jo pritisnite navzdol, da se slišno zaskoči (1.). Zategnite vpenjalno ročico (2.). Sprostite vpenjalno ročico priključka (1.). Pogonsko enoto v želenem položaju namestite na priključek in jo pritisnite navzdol, da se slišno zaskoči (2.). Zategnite vpenjalno ročico (3.). OPOMBA Če se nastavek ne zaskoči slišno, rahlo zavrtite vreteno orodja oz. pogonski valj nastavka, da pride do zaskočitve. Sprostite pritrdilni vijak (1.). Namestite pogonsko enoto na hitro sklopko (2.). Ponovno zategnite pritrdilni vijak (3.). Demontaža priključkovTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

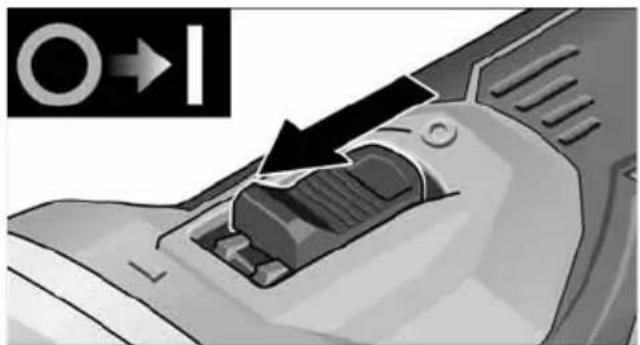

Vklopite električno orodje (ne da se zaskoči) in ga pustite delovati pribl. 30 sekund. Preverite, ali prihaja d o neuravnoteženosti in tresljajev. Izklopite električno orodje. Uporaba vzporednega vodila Vzporedno vodilo zagotavlja natančnost in smerno stabilnost pri obdelavi profilov. Sprostite pritrdilni vijak na vzporednem vodilu (1.). Nastavite vzporedno vodilo (2.). Ponovno zategnite pritrdilni vijak. Navodila za delo s priključkom za satiniranje POZOR! Ko napravo izklopite, se orodje za brušenje še krajši čas vrti. Obdelava ravnih površin: Električno orodje držite z obema rokama. Polirna plošča 50 mm: 1 orodje Polirna blazinica širine 10 mm: 4 nastavkov in distančni obročiTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Dekorativna končna obdelava površin:

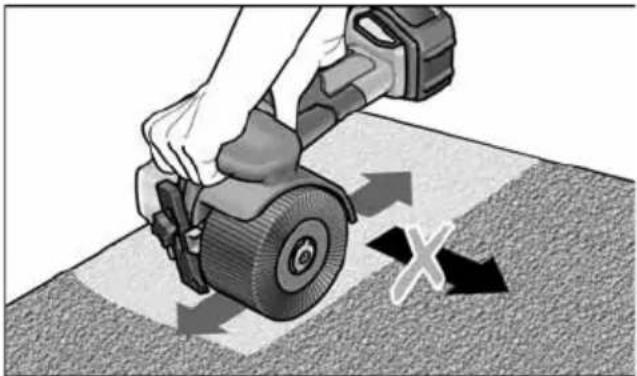

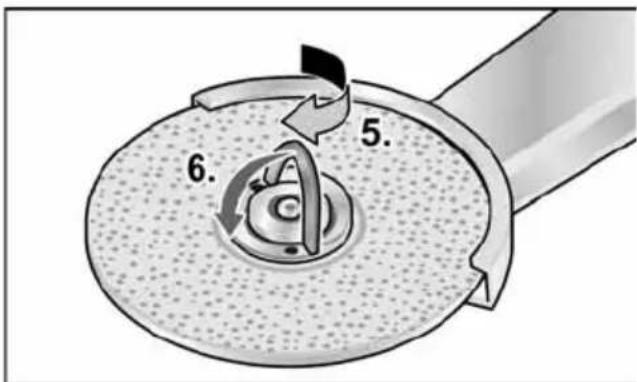

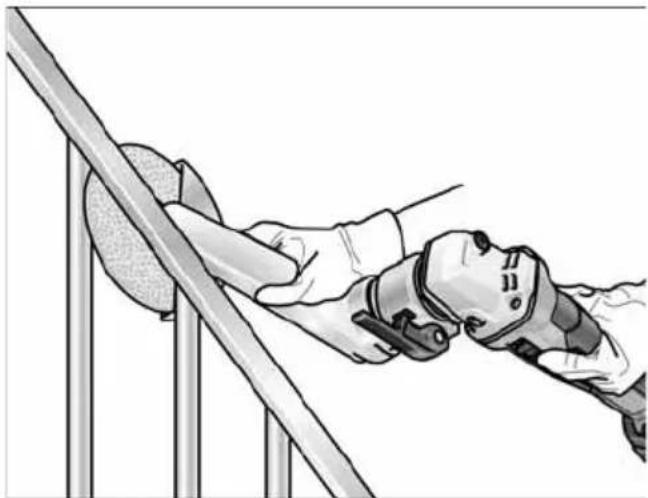

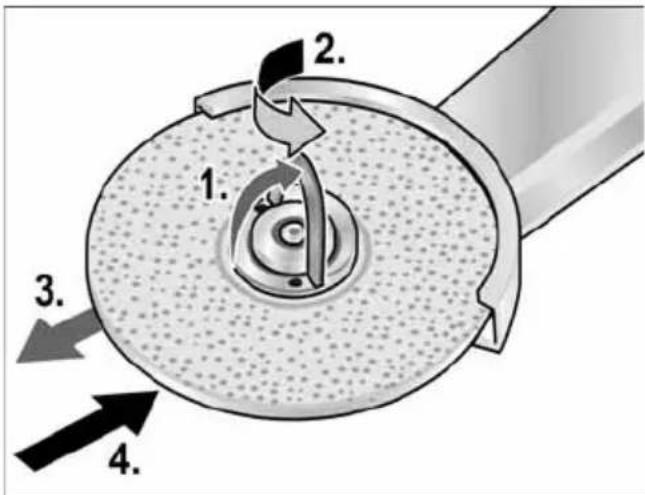

Električno orodje previdno postavite na površino, ki jo želite obdelati, in ga z vzpored- nimi pomiki premikajte naprej in nazaj. Nastavek za brušenje zvarov LK 152 Menjava brusilne plošče Odstranite akumulatorsko baterijo. Odprite hitrozatezno matico FixTec. Odprite zaklep hitrozatezne matice (1.). Hitrozatezno matico vrtite v levo in pri tem držite brusilno ploščo (2.). Odstranite brusilno ploščo (3.). Namestite novo brusilno ploščo (4.). Hitrozatezno matico vrtite v desno in jo zategnite (5.) ter zaprite zaklep (6.). Obračanje brusilne roke Navodila za delo z nastavkom za brušenje zvarov POZOR! Po izklopu se električno orodje še nekaj časa vrti. Brusilnik uporabljajte predvsem na težko dostopnih mestih, na primer v ozkih kotih pri postavljanju ograj. Brusilni krožnik naslonite na obdelovanec šele, ko orodje doseže polno število vrtljajev. Za dober rezultat brušenja brusilni krožnik enakomerno premikajte po površini, ki jo brusite. Ne pritiskajte premočno. Za doseganje natančnih radijev uporabljajte kamen za profiliranje. Z njim predhodno profilirajte brusilno ploščo. Po izklopu se brusilna plošča še nekaj časa vrti.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

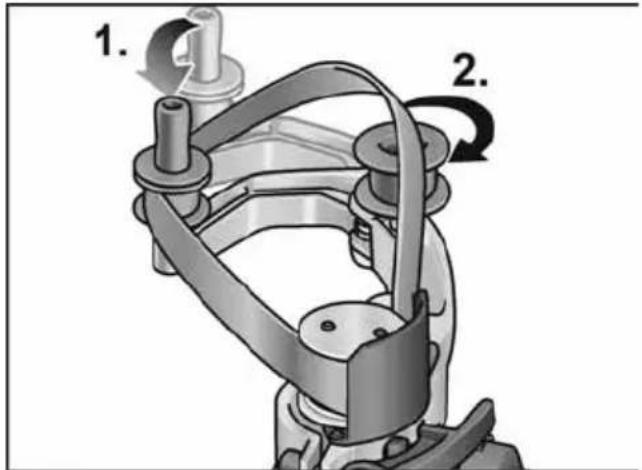

Priključek tračnega brusilnika cevi BR 50 OPOZORILO! Pred kakršnimi koli deli na električnem orodju odstranite akumulatorsko baterijo. Namestitev ali menjava brusilnega traku POZOR! Bodite pozorni na smer vrtenja traku! Smer vrtenja se mora ujemati s puščico za smer vrtenja na glavi gonila. Odstranite akumulatorsko baterijo. Napenjalno ročico potisnite v smeri pogonskega valja in jo držite (1.). Brusilni trak namestite na valje (2.). Izpustite napenjalno ročico. Preverite, ali je trak v celoti nameščen na valjih. Namestitev ročaja Namestite ročaj v pravilni položaj na navoju. Zamenjava valjev Pogonski valj: Pritisnite in držite zaporo vretena (1.). Pogonski valj sprostite tako, da ga zavrtite v levo in ga snamete (2.). Namestite nov pogonski valj in ga pritrdite tako, da ga zavrtite v desno. Izpustite zaporo vretena. Preusmerjevalni valj:

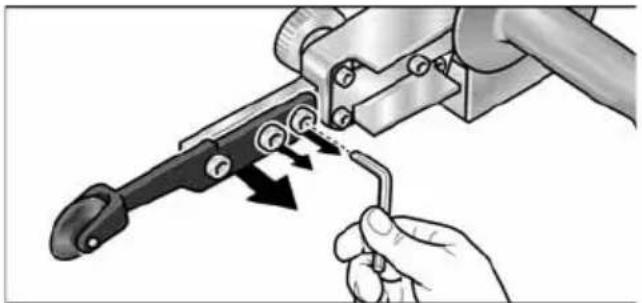

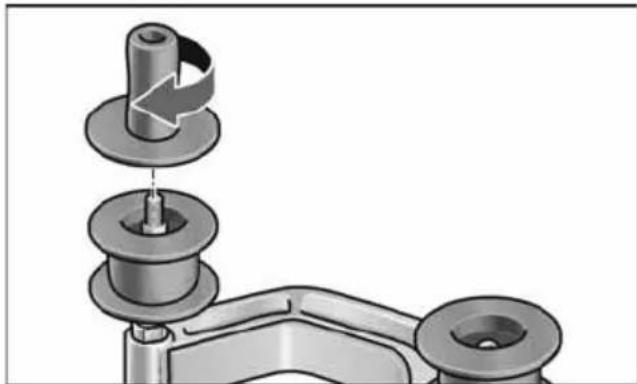

Sprostite vijak z notranjim šestrobim ključem in snemite preusmerjevalni valj (

Namestite nov preusmerjevalni valj in ga pritrdite. Navodila za delo s priključkom tračnega brusilnika cevi POZOR! Ko napravo izklopite, se orodje za brušenje še krajši čas vrti. Prednosti tračnega brusilnika v primerjavi z brusilno ploščo: – hladna površina po brušenju, – čista končna obdelava brez sledi, – učinkovito brušenje, – visoka učinkovitost zaradi velikega kota ovijanja cevi (odvisen od premera).TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

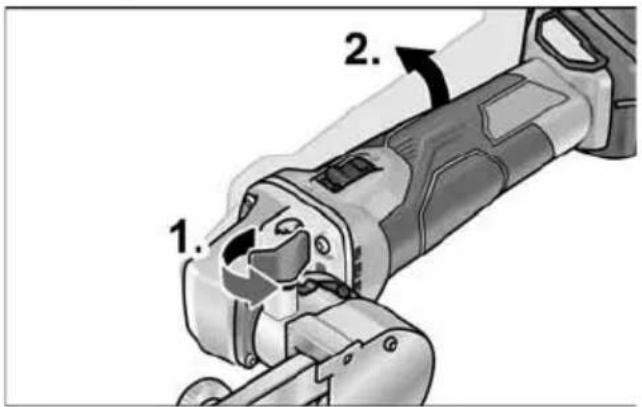

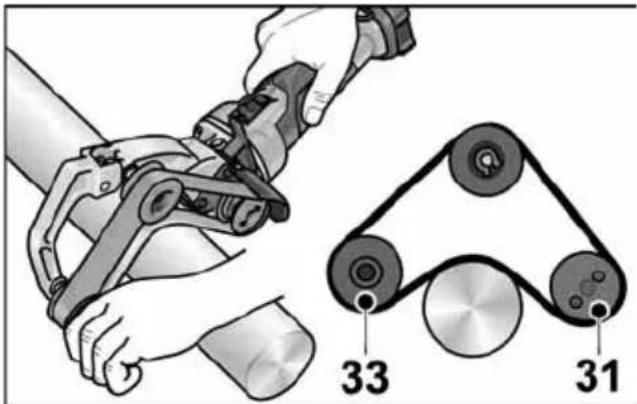

Brušenje: OPOMBA Po namestitvi orodja na obdelovanec in pred vklopom orodja preverite, ali je trak v celoti nameščen na valjih. – Obdelava cevi poteka med valjema št. 31 in 33. – Kot ovijanja in učinek brušenja lahko spreminjate s silo pritiska. – Manjši kot je premer cevi, tem večji je kot ovijanja. Mogoč je kot do 270°. Tesnjenje: Številni proizvajalci priporočajo zatesnitev končno obdelanih površin z zaščitnim sprejem (glejte pribor Flex, nerjavno jeklo). Dodatne informacije o naših izdelkih so na voljo na www.flex-tools.com

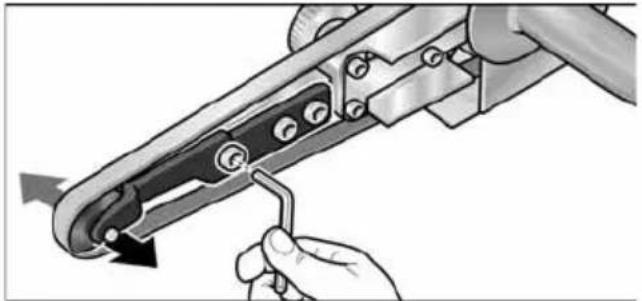

Nastavitev teka traku S skrajnim sprednjim vijakom na brusilni roki nastavite tek traku. Pri traku v teku izberite nastavitev, pri kateri trak teče po sredini potisnega valja. Menjava brusilne roke Za menjavo brusilne roke sprostite tri pritrdilne vijake. Snemite brusilno roko. S tremi vijaki pritrdite novo brusilno roko. Navodila za delo OPOMBA Ko napravo izklopite, se orodje za brušenje še krajši čas vrti. Brušenje Vrtljivo roko je po odprtju nastavitvenega vijaka (1.) mogoče obrniti za do 140° (2.). Na ta način je tračno pilo mogoče uporabljati tudi za težko dostopne površine, na primer notranjosti cevi. S silo pritiska nadzorujte količino odstranjevanja. Sila pritiska naj bo enakomerna in ne premočna. V primeru prevelike sile pritiska lahko brusilni trak zdrsi z valja. Vklop in izklop Kratko delovanje brez uporabe prekucnega stikala Prekucno stikalo potisnite naprej in ga pridržite. Za izklop prekucno stikalo izpustite. Neprekinjeno delovanje z uporabo prekucnega stikala Prekucno stikalo potisnite naprej (1.) in ga s pritiskom na sprednji del zaskočite (2.). Za izklop pritisnite na zadnji del prekucnega stikala, tako da sprostite zaporo.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

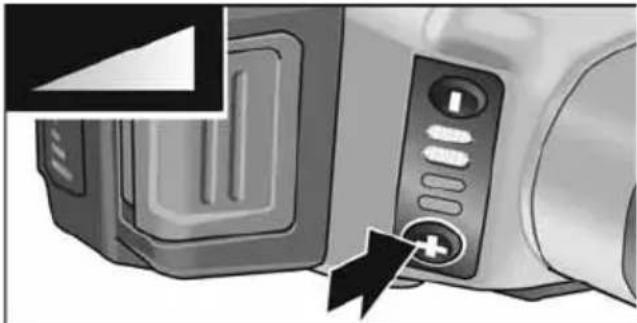

OPOMBA Po izpadu električnega toka se vključeno orodje ne bo ponovno vklopilo. Izbira števila vrtljajev Za nastavitev delovne hitrosti pritisnite gumb za regulacijo števila vrtljajev. Izbrana hitrost se pri izklopu ne ponastavi. Previdno pritisnite stikalo, da električno orodje doseže izbrano hitrost. POZOR! Nevarnost telesnih poškodb zaradi uničenja orodja. Izberite primerno orodje za delo, ki ga opravljate. OPOMBA

Zaščita pred preobremenitvijo izklopi stroj v primeru preobremenitve.

Nadzor temperature: Pri nevarnosti pregretja se stroj izklopi. Vzdrževanje in nega OPOZORILO! Pred kakršnimi koli deli na električnem orodju odstranite akumulatorsko baterijo. Čiščenje OPOZORILO! Pri dolgotrajnejši obdelavi kovin se v ohišju lahko nabere prevodni prah. Poškodbe zaščitne izolacije! Električno orodje uporabljajte z zaščitnim stikalom na diferenčni tok (prožilni tok 30 mA). Električno orodje in zračne reže redno čistite. Pogostost čiščenja je odvisna od materiala in trajanja uporabe. Notranjost ohišja z motorjem redno izpihujte s suhim stisnjenim zrakom. Redno čistite filter za prah. Snemite filter za prah in ga izpihajte s suhim stisnjenim zrakom. Ogljikove ščetke Pogonska enota je opremljena z oglenimi ščetkami. Ko se doseže zgornja meja obrabe oglenih ščetk, se električno orodje samodejno izklopi. OPOMBA Za zamenjavo uporabite samo originalno dobavljene dele proizvajalca. Pri uporabi neoriginalnih delov se garancijske obveznosti proizvajalca štejejo za nične. Med uporabo naprave lahko skozi zadnje reže za dovod zraka opazite tlenje ogljikovih ščetk. Če je krtače zajel močan ogenj, je treba električno orodje nemudoma izklopiti. Pogonsko enoto predajte pooblaščeni servisni delavnici. Gonilo OPOMBA V garancijski dobi ne odvijajte vijakov na glavi gonila. V primeru neupoštevanja se garancijske obveznosti proizvajalca štejejo za nične. Popravila Popravila lahko izvede samo pooblaščena servisni center za stranke.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

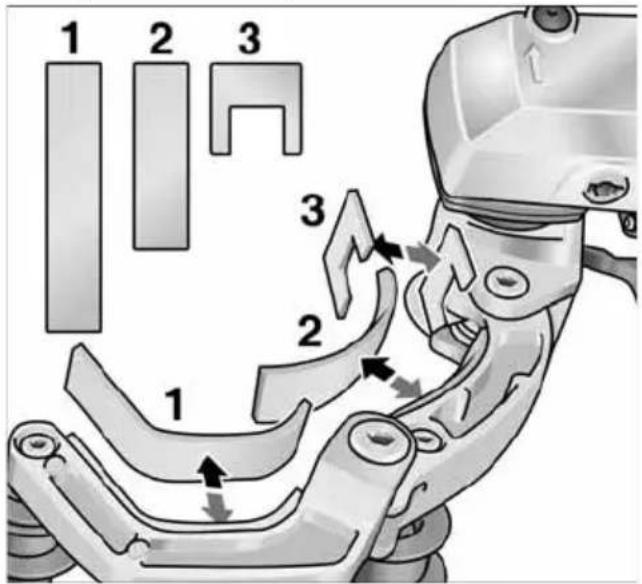

Menjava obrabljenih delov Med delovanjem tračnega brusilnika pride do obrabe zaščitnega filca na napenjalni ročici. Nadomestne dele lahko naročite pri proizvajalcu ali trgovcu. Nadomestni deli in pripomočki

odaten pribor, še posebej brusilne nastavke, si lahko ogledate v katalogu proizvajalca. Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani: www.flex

tools.com Podatki o odlaganju OPOZORILO! Odslužena električna orodja pred odstranitvijo onemogočite:

pri električnih orodjih s kablom to storite tako, da odstranite priključni kabel,

iz akumulatorskih električnih orodij pa odstranite akumulatorsko baterijo. Samo za države EU Električnih orodij ne odstranite med gospodinjske odpadke! V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način. Recikliranje materialov namesto odstranjevanja odpadkov. Orodje, pribor in embalažo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje. OPOZORILO! Akumulatorskih baterij/baterij ne vrzite med gospodinjske odpadke, v ogenj ali v vodo. Odsluženih akumulatorskih baterij ne odpirajte. Samo za države EU: v skladu z direktivo 2006/66/ES je treba pokvarjene ali odpadne baterije/akumulatorske baterije reciklirati. OPOMBA Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca! Izjava o skladnosti Na lastno odgovornost izjavljamo, da je izdelek, opisan v “Tehnične specifikacije”, skladen z naslednjimi standardi ali normativnimi dokumenti: EN 60745 / EN 62841 v skladu z določbami iz direktiv 2014/30/EU, 2006/42/ES, 2011/65/EU

Odgovornost za tehnično dokumentacijo

71711 Steinheim/Murr Izjava o omejitvi odgovornosti Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka. Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev. Klaus Peter Weinper Head of QualityDepartment (QD) Peter Lameli Technical HeadTRINOXFLEX BRE 8-4 / BSE 8-4 / FBE 8-4
