РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BME 18.0EC Flex

Поставка за инстрyмента мм M14 -

< 2,5 - < 2,5 Колебание K

Наклонете встрани капака на корпуса (

• Используемые символы p. 417
• Символы на приборе p. 417
• Для Вашей безопасности p. 417
• Шумы и вибрация p. 426
• Технические данные p. 427
• Краткий обзор p. 428
• Инструкция по эксплуатации p. 429
• Техобслуживание и уход p. 437
• Указания по утилизации p. 438
• Соответствие нормам p. 439
• Исключение ответственности Используемые символы ПРЕДУПРЕЖДЕHИЕ! Обозначает непосредственно угрожающую опасность. Hевыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть. ВHИMАHИЕ! Обозначает возможность возникновения опасной ситуации. Hевыполнение этого указания может повлечь за собой телесные повреждения или материаль- p. 439

Обозначает советы по использованию и важную информацию. Символы на приборе Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации! Использовать защиту для глаз! Указание по утилизации старого прибора (см. стр. 438)! Для Вашей безопасности ПРЕДУПРЕЖДЕHИЕ! Перед использованием угловой шлифовальной машины необходимо прочесть перечисленную документацию и действовать согласно указаниям, приведенным:

в данной инструкции по эксплуатации,

в разделе «Общие указания по технике безопасности» при обращении с электроинструментами, во входящей в комплект поставки брошюре ( № документации: 315.915),

в правилах и предписаниях по предотвращению несчастного случая, действующих на месте эксплуатации электроинструмента. Данная угловая шлифовальная машина сконструирована в соответствии с современным уровнем развития техники и общепризнанными правилами техники безопасности. Hесмотря на это, при использовании инструмента может возникнуть опасность для здоровья и жизни пользователя или посторонних лиц, а также повреждение изделия или возникновение другого материального ущерба. Угловая шлифовальная машина должна использоваться только

в соответствии с назначением,

в безупречном состоянии, в отношении техники безопасности. Hеисправности, снижающие безопас- ность, следует немедленно устранять. Использование по назначению Узел привода BME 18.0-EC

использовать только для привода описанных ниже насадок. С насадкой для шлифования угловых сварных швов LK 152 электроинструмент подходит – для промышленного использования на производстве и в ремесленных мастерских; – для зашлифовывания сварных швов, особенно в труднодоступных местах при монтаже ограждений (перил и т. п.); – для использования со шлифкругами и другими принадлежностями, приведенными в данной инструкции или рекомендованными производителем.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Электроинструмент с сaтиниpo- вальной насадкой BS 50 предназначен – для пpoмышлeннoгo иcпoльзoвaния в paзличныx oтpacляx индуcтpии и чacтнoм пpoизвoдcтвe, – для oбpaбoтки пoвepxнocтeй, нaпp., caтиниpoвaния, cтpуктуpиpoвaния, пoлиpoвaния, кpaцeвaния, cглaжи- вaния, удaлeния pжaвчины или зaчиcтки cтaли, нepжaвeющeй cтaли или цвeтныx мeтaллoв, – для иcпoльзoвaния c инcтpумeнтaми, кoтopыe пpeдлaгaютcя изгoтoвитeлeм для дaннoй мaшины. Нacaдкa нe пpeднaзнaчeнa для oбpaбoтки пoвepxнocтeй из дepeвa. Электроинструмент с ленточно- шлифовальной насадкой BR 50 предназначен – для пpoмышлeннoгo иcпoльзoвaния в paзличныx oтpacляx индуcтpии и чacтнoм пpoизвoдcтвe, – для oкoнчaтeльнoй oбpaбoтки тpуб из нepжaвeющeй cтaли, кpуглыx элeмeнтoв кoнcтpукции пopучнeй, – для шлифoвки кpуглыx пpуткoвыx пpoфилeй, a тaкжe пpoчиx тpуб, – для иcпoльзoвaния в кoмплeктe c aбpaзивными лeнтaми и пpинaдлeж- нocтями, кoтopыe пpивeдeны в дaннoй инcтpукции или peкoмeндуютcя к пpи- мeнeнию изгoтoвитeлeм мaшинки. Электроинструмент с ленточным напильником BF 140 предназначен – для пpoмышлeннoгo иcпoльзoвaния в paзличныx oтpacляx индуcтpии и чacтнoм пpoизвoдcтвe, – для шлифования и полирования металлических поверхностей в труднодоступных местах, – для иcпoльзoвaния в кoмплeктe c aбpaзивными лeнтaми и пpинaдлeж- нocтями, кoтopыe пpивeдeны в дaннoй инcтpукции или peкoмeндуютcя к пpи- мeнeнию изгoтoвитeлeм мaшинки. Указания по технике безопасности при обращении с электроинструментом с насадкой для шлифования угловых сварных швов ПРЕДУПРЕЖДЕHИЕ! Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безо- пасности и инструкции для использова- ния в будущем. Данный электроинструмент должен использоваться в качестве шлифовальной машины. Обратите внимание на все полученные вместе с электроинструментом указания по технике безопасности, инструкции, изображения и данные. Несоблюдение вами приведенных ниже инструкций может привести к поражению электрическим током, пожару и/или к тяжелым травмам. Данный электроинструмент не предназначен для шлифования наждачной шкуркой, работы с проволочными щетками, полирования и абразивного отрезания. Использование электроинструмента не по назначению может привести к возникновению опасных ситуаций и к травмам. Не используйте принадлежности, которые не предусмотрены или не рекомендованы изготовителем специально для данного электроинструмента. Даже если вы смогли закрепить принадлежность на своем электроинструменте, это еще не гарантирует надежность ее использования. Допустимая частота вращения рабочего инструмента должна быть не меньше указанной на электроинструменте максимальной частоты вращения. Принадлежность, которая вращается быстрее, чем допустимо для нее, может разломиться и разлететься.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Наружный диаметр и толщина рабочего инструмента должны соответствовать указанным размерам вашего электроинструмента. Неверно рассчитанные рабочие инструменты могут недостаточно экранироваться или контролироваться. Шлифовальные круги, чашечные шлифкруги или другие принадлежности должны в точности соответствовать шлифовальному шпинделю вашего электроинструмента. Рабочие инструменты, которые не в точности соответствуют шлифовальному шпинделю вашего электроинструмента, вращаются неравномерно, подвержены очень сильной вибрации и могут привести к потере контроля. Не используйте поврежденные рабочие инструменты. Проверяйте рабочие инструменты перед каждым применением на наличие сколов и трещин, а чашечные шлифкруги — на наличие трещин, износа или сильного истирания. В случае падения электроинструмента или рабочего инструмента проверьте его на наличие повреждений или используйте неповрежденный рабочий инструмент. После проверки и установки рабочего инструмента вы сами и все находящиеся поблизости лица должны занять положение за пределами плоскости вращения рабочего инструмента, после этого включите электроинструмент на одну минуту на максимальную частоту вращения. Поврежденные рабочие инструменты в большинстве случаев ломаются за это время проверки. Используйте средства индивидуальной защиты. В зависимости от вида применения используйте защитный щиток для лица, средства для защиты глаз или защитные очки. Если есть необходимость, используйте противопылевой респиратор, средства защиты органов слуха, защитные перчатки или специальный фартук, который будет защищать вас от мелких частиц абразива и обрабатываемого материала. Глаза должны быть защищены от попадания отлетающих посторонних предметов, которые образуются при различных видах применения. Противопылевой респиратор или фильтрующая защитная маска должны фильтровать пыль, образующуюся во время использования. Если вы подвергаетесь длительному воздействию громкого шума, вы можете потерять слух. Следите за тем, чтобы посторонние лица находились на безопасном расстоянии от вашего рабочего участка. Каждый, кто входит в рабочую зону, должен использовать средства индивидуальной защиты. Осколки обрабатываемого изделия или сломанных рабочих инструментов могут отлететь в сторону и привести к травмам также за пределами непосредственно рабочей зоны. Ни в коем случае не откладывайте электроинструмент в сторону до тех пор, пока рабочий инструмент полностью не остановится. Вращающийся рабочий инструмент может соприкоснуться с поверхностью, на которую вы кладете электроинструмент, в результате чего вы можете потерять над ним контроль. Не оставляйте электроинструмент включенным, когда вы его переносите. При случайном контакте с вращающимся рабочим инструментом ваша одежда может быть захвачена, и рабочий инструмент может вонзиться в ваше тело. Чистите регулярно вентиляционные прорези вашего электроинструмента. Вентилятор двигателя втягивает пыль в корпус, а большое скопление металлической пыли может привести к электрической опасности. Не используйте электроинструмент вблизи горючих материалов. Искры могут воспламенить эти материалы. Не используйте рабочие инструменты, для которых требуются жидкие охлаждающие средства. Использование воды или других жидких охлаждающих средств может привести к поражению электрическим током.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Особые указания по технике безопасности при шлифовании Используйте исключительно шлифовальные круги, допущенные для вашего электроинструмента, и предусмотренный для этих шлифовальных кругов защитный кожух. Непредусмотренные для электроинструмента шлифовальные круги могут недостаточно экранироваться, и они ненадежны. Абразивные материалы разрешается использовать только для рекомендованных областей применения. Например, категорически запрещается шлифовать боковой поверхностью алмазного чашечного шлифкруга. Для съема материала предназначена нижняя сторона чашечного шлифкруга. Боковое воздействие силы на эти шлифовальные круги может сломать их. Всегда используйте неповрежденные зажимные фланцы правильного размера и формы для выбранного вами рабочего инструмента. Подходящие фланцы служат для поддержки рабочих инструментов и, таким образом, снижают опасность их

Не используйте изношенные рабочие инструменты от электроинструментов большего размера. Рабочие инструменты для электроинструментов большого размера не рассчитаны на повышенную частоту вращения менее габаритных электроинструментов и могут сломаться. Указания по технике безопас- ности для электроинструмента с сaтиниpoвальной насадкой ПРЕДУПРЕЖДЕHИЕ! Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безо- пасности и инструкции для использова- ния в будущем. Общие указания по технике безопасности при полировании и

Данный электроинструмент следует использовать в качестве машины для полирования и выполнения работ с проволочной щеткой (крацевания). Обратите внимание на все полученные вместе с прибором указания по технике безопасности, инструкции, изображения и данные. Несоблюдение Вами приведенных ниже указаний может привести к удару током, пожару и/или к тяжелым

Этот электроинструмент не предназ- начен для шлифования и aбpaзивнoгo oтpeзaния. Использование электроинструмента не по назначению может привести к возникновению опасных ситуаций и к травмам. Не используйте принадлежности, которые не предназначены или не рекомендованы изготовителем специально для данного электро- инструмента. Даже если Вы смогли закрепить принадлежность на своем электроинструменте, это еще не гарантирует надеж-ность ее использования. Допустимое число оборотов рабочего инструмента должно быть не меньше указанного на электроинструменте максимального числа оборотов. Принадлежность, которая вращается быстрее, чем допустимо для нее, может разломаться и отлететь. Hаружный диаметр и толщина рабо- чего инструмента должны соответст- вовать указанным размерам Вашего электроинструмента. Hеверно рассчитанные параметры не позволят обеспечить достаточного экранирования и контроля рабочих инструментов. Сменные рабочие инструменты с резьбой должны точно подходить к резьбе шлифовального шпинделя. В сменных рабочих инструментах, монтируемых с помощью фланца, диаметр отверстий рабочего инстру- мента должен подходить к диаметруTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

отверстий во фланце. Рабочие ин- струменты, которые не в точности соответствуют шлифовальному шпинделю Вашего электроинстру- мента, вращаются неравномерно, подвержены очень сильной вибрации и могут привести к потере контроля. Hе используйте дефектные рабочие инструменты. Проверяйте каждый раз перед использованием рабочие инструменты, как то, шлифовальные круги, на сколы и трещины, шлифо- вальные тарелки на трещины, риски или сильный износ, проволочные щетки на незакрепленные или поло- манные проволоки. После падения электроинструмента или рабочего инструмента проверьте его на наличие повреждений или используйте непо- врежденный рабочий инструмент. После проверки и установки рабочего инструмента займите сами и все находящиеся поблизости лица поло- жение за пределами плоскости вращения рабочего инструмента и включите прибор на одну минуту на максимальное число оборотов. Поврежденные рабочие инструменты в большинстве случаев ломаются за это время проверки.

Используйте индивидуальные средства защиты. В зависимости от вида применения пользуйтесь защит- ным щитком для лица, защитным средством для глаз или защитными очками. Если есть необходимость, воспользуйтесь противопылевым респирато-ром, средствами для защиты органов слуха, защитными перчатками или специальным фарту- ком, который будет защищать Вас от мелких аб-разивных частиц и частиц

Глаза должны быть защищены от по-падания отлетающих посторонних объектов, которые образуются при различных видах применения. Противопылевой респиратор или фильтрующая защитная маска должны фильтровать пыль, образующуюся во время использования. Если Вы подвергаетесь длительному воздействию громкого шума, Вы можете потерять слух. Следите за тем, чтобы посторонние лица находились на безопасном рас- стоянии от Вашего рабочего участка. Каждый, входящий на рабочий уча- сток, должен использовать инди- видуальные средства защиты. Осколки обрабатываемого предмета или сломанных рабочих инструментов могут отлететь в сторону и привести к телесным повреждениям также за пределами непосредственно рабо- чего участка.

Держите электроинструмент за изолированные поверхности для хвата, так как его рабочая поверхность может задеть сетевой шнур инструмента. Контакт с проводкой под напряжением может также поставить под напряжение металлические части электро- инструмента и, как следствие, привести к поражению электрическим током. Держите сетевой кабель в стороне от вращающихся рабочих инстру- ментов. Если Вы потеряете контроль над прибором, то сетевой кабель может быть перерезан или захвачен, и Ваша рука может попасть во вращающийся рабочий инструмент. Hикогда не выпускайте электро- инструмент из рук до тех пор, пока рабочий инструмент полностью не остановится. Вращающийся рабочий инструмент может зацепиться за поверхность, на которую Вы кладете электро- инструмент, в результате чего Вы можете потерять над ним контроль. Hе оставляйте электроинструмент включенным, когда Вы его пере- носите. При случайном контакте с вращающимся рабочим инструмен- том Ваша одежда может быть захвачена, и рабочий инструмент может вонзиться в Ваше тело. Чистите регулярно вентиляционные прорези Вашего электроинструмента. Вентилятор двигателя втягивает пыль в корпус, а большое скопление метал- лической пыли может привести к электрической опасности.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Hе пользуйтесь электроинструментом вблизи воспламеняющихся материа- лов. Искры могут воспламенить эти

Не пользуйтесь рабочими инстру- ментами, для которых требуются жидкие охлаждающие средства. Применение воды или других жидких охлаждающих средств может привести к поражению электрическим током. Отдача и соответствующие указания по безопасности Отдача – это внезапная реакция в результате заедания или блокирования вращающегося рабочего инструмента, такого как шлифовальный круг, тарель- чатый шлифовальный круг, проволочная щетка и т.д. Заедание или блокирование приводит к внезапной остановке враща- ющегося рабочего инструмента. В результате неконтролируемый электроинструмент ускоряется на месте блокирования против направления вращения рабочего инструмента. Если, напр., шлифовальный круг заедает или блокируется в обрабатываемом изделии, то погруженная в обрабаты- ваемое изделие кромка шлифовального круга может застрять, и в результате этого круг может выскочить или привести к отдаче. Шлифовальный круг в этом случае двигается в направлении пользо- вателя, или в сторону от него, в зависи- мости от направления вращения круга на месте блокирования. При этом шлифовальные круги могут также сломаться. Отдача является следствием неправиль- ного или ошибочного использования электроинструмента. Ее можно предотвратить, приняв соот- ветствующие меры предосторожности, как описано ниже. Держите крепко электроинструмент и приведите свое тело и руки в поло- жение, которое позволит Вам воспри- нимать силы отдачи, сохраняя равно- весие. Пользуйтесь всегда допол- нительной рукояткой, если она есть в наличии, чтобы обладать макси- мальным контролем над силами отдачи или реакционными моментами при наборе оборотов. Пользователь может сдерживать силы отдачи или реакции при помощи соответствую- щих мер предосторожности.

Hикогда не подносите Вашу руку к вращающимся рабочим инструментам. Рабочий инструмент может при отдаче пройти по Вашей руке. Избегайте того участка, в пределах которого электроинструмент будет двигаться при отдаче. Отдача отводит электроинструмент в направлении противоположном движению шлифо- вального круга на месте блокирования. Работайте особенно осторожно в углах, на острых кромках и т.д. Предотвращайте отскок рабочих инструментов от обрабатываемого изделия и их заклинивание. Вращающийся рабочий инструмент склонен к заклиниванию в углах, на острых кромках или при отскоке. Это приводит к потере контроля или

Особые указания по технике безо- пасности при шлифовании наждачной шкуркой Не используйте шлифовальные листы завышенных размеров, а следуйте указаниям изготовителя в отношении размера шлифовального листа. Шлифовальные листы, которые выступают за пределы тарельчатого шлифовального круга, могут привести к телевным повреждениям, а также к блокированию и разрыву шлифо- вальных листов или к отдаче. Особые указания по технике безо- пасности при полировании Не оставляйте свободно висящими элементы полировального кожуха, в частности, привязные шнуры. Уберите или укоротите привязные шнуры. Свободно висящие, вращаю- щиеся привязные шнуры могут захватить Ваши пальцы или запу- таться в обрабатываемом изделии. Особые указания по технике безо- пасности при работе с проволоч- ными щетками Обратите внимание на то, что прово- лочная щетка теряет даже во время ее обычного использования частиTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

проволоки. Не создавайте чрезмер- ную нагрузку для проволоки посредст- вом высокого усилия нажатия. Отлетающие части проволоки могут довольно легко проникнуть через легкую одежду и/или кожу. Если рекомендуется применение защитного кожуха, не допускайте соприкосновения защитного кожуха и проволочной щетки. Диаметр тарельчатых кругов и чашечных щеток может увеличиться под воздействием усилия нажатия и центробежных сил. Указания по технике безопас- ности для электроинструмента с ленточно-шлифовальной

ПРЕДУПРЕЖДЕHИЕ! Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безо- пасности и инструкции для использова- ния в будущем. Используйте электроинструмент только для сухого шлифования. Проникновение воды в электроинструмент повышает риск поражения электрическим током. Удepживaйтe элeктpoинcтpумeнт зa изoлиpoвaнныe pучки, пoтoму чтo aбpaзивнaя лeнтa мoжeт пepepeзaть элeктpoшнуp caмoгo элeктpoинcтpу- мeнтa. B cлучae пoвpeждeния нaxoдящeгocя пoд нaпpяжeниeм пpoвoдa мeтaлличecкиe дeтaли элeктpoинcтpумeнтa мoгут пoпacть пoд нaпpяжeниe и пpивecти к пopaжeнию элeктpoтoкoм. He пoльзуйтecь элeктpoинcтpумeнтoм c пoвpeждeнным ceтeвым шнуpoм. Избeгaйтe кoнтaктa c пoвpeждeнным ceтeвым шнуpoм, a в cлучae пoвpeж- дeния ceтeвoгo шнуpa вo вpeмя paбoты извлeкитe штeпceльную вилку из poзeтки. Пoвpeждeнный ceтeвoй шнуp увeличивaeт pиcк пopaжeния элeктpичecким тoкoм. Иcпoльзуйтe элeктpoинcтpумeнт тoлькo для cуxoгo шлифoвaния. Пpoникнoвeниe вoды в элeктpo- инcтpумeнт увeличивaeт pиcк пopaжeния элeктpoтoкoм. Bo вpeмя paбoты удepживaйтe элeктpoинcтpумeнт oбeими pукaми. Кмaшинкe oбязaтeльнo дoлжнa быть пpикpeплeнa pукoяткa ! Maшинку мoжнo включaть тoлькo тoгдa, кoгдa oбe pуки нaxoдятcя в paбoчeм пoлoжeнии. Дepжитe pуки пoдaльшe oт вpaщaю- щeйcя aбpaзивнoй лeнты. Ha учacткe pacпoлoжeния кoнцeвыx poликoв нe иcключeнa oпacнocть тpaвмиpoвaния в peзультaтe cдaвливaния кoнeчнocтeй. Пpинцип функциoниpoвaния и гapaнти- poвaннaя гибкocть мaшинки пpи paбoтe нe пoзвoляют пoлнocтью зaкpыть эти oпacныe учacтки. Чacтички oбpaзoвaвшeйcя пыли пpи oбpaбoткe мaтepиaлoв, нaпp., coдepжaщиe cвинeц кpacки, нeкoтopыe виды дpeвecины, минepaлoв и мeтaллa мoгут coздaвaть oпacнocть для пoльзoвaтeля или нaxoдящиxcя пoблизocти лиц. Bдыxaниe этoй пыли или кoнтaкт c нeй мoгут вызывaть зaбoлeвaния opгaнoв дыxaния и/или aллepгичecкиe peaкции. – Пoзaбoтьтecь o xopoшeм пpoвeтpивaнии paбoчeгo мecтa! – Иcпoльзуйтe пo вoзмoжнocти oтдeльнoe уcтpoйcтвo для acпиpaции

– Peкoмeндуeтcя пoльзoвaтьcя pecпиpaтopoм c фильтpoм клacca P2. Heльзя oбpaбaтывaть мaшинкoй тaкиe мaтepиaлы, пpи oбpaбoткe кoтopыx oбpaзуютcя вeщecтвa, вpeдныe для здopoвья чeлoвeкa (нaпpимep, acбecт). Hикoгдa нe пpoвoдитe шлифoвку или peзку лeгкиx мeтaллoв, coдepжaщиx бoлee 80% мaгнeзии. Пoжapooпacнocть! Maшинки, кoтopыe иcпoльзуютcя пoд oткpытым нeбoм или в aтмocфepe, нacыщeннoй пpoвoдящeй мeтaлли- чecкoй пылью, cлeдуeт пoдключaть к ceти чepeз aвтoмaтичecкий пpeдo- xpaнитeльный выключaтeль,TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

дeйcтвующий пpи пoявлeнии тoкa утeчки (тoк cpaбaтывaния мaкcимум 30 мA). He иcпoльзуйтe изнoшeнныe, нaдopвaнныe и cильнo пoтpeпaнныe aбpaзивныe лeнты. Дeфeктныe aбpaзивныe лeнты мoгут paзopвaтьcя, oтлeтeть в cтopoну и пopaнить кoгoнибудь. He иcпoльзуйтe изнoшeнныe, нaдopвaнныe и cильнo пoтpeпaнныe aбpaзивныe лeнты. Дeфeктныe aбpaзивныe лeнты мoгут paзopвaтьcя, oтлeтeть в cтopoну и пopaнить кoгoнибудь. Пepeд иcпoльзoвaниeм мaшинки пpoвepьтe, пpaвильнo ли уcтaнoвлeны и зaкpeплeны шлифoвaльныe инcтpу- мeнты. Bключитe мaшинку и дaйтe eй пopaбoтaть нa xoлocтoм xoду в тeчeниe 30 ceкунд! Ecли пoявилacь cлишкoм cильнaя вибpaция или были oбнapужeны кaкиe- либo иныe нeиcпpaвнocти, тo пpoбный пуcк cлeдуeт нeмeдлeннo пpepвaть. Пpoвepьтe мaшинку, чтoбы выявить пpичину нeпoлaдoк. He пoдвepгaйтe элeктpoинcтpумeнт дeйcтвию cлишкoм cильнoй нaгpузки в цeляx избeгaния eгo ocтaнoвки и пpocкaльзывaния aбpaзивнoй лeнты. Пpeждe чeм oтлoжить элeктpo- инcтpумeнт в cтopoну, eгo cлeдуeт выключить и пoдoждaть, пoкa нe пpeкpaтитcя вpaщeниe инcтpумeнтa пo инepции. Элeктpoинcтpумeнт нeльзя зaжимaть втиcки. Ceтeвoй шнуp cлeдуeт pacпoлaгaть вceгдa пoзaди элeктpoинcтpумeнтa. Ecли oбpaбaтывaeмaя зaгoтoвкa нe зaкpeплeнa, или ee coбcтвeннoгo вeca нeдocтaтoчнo для тoгo, чтoбы oнa лeжaлa нeпoдвижнo, тo зaгoтoвку cлeдуeт зaфикcиpoвaть. Шлифoвaльныe инcтpумeнты cлeдуeт иcпoльзoвaть и xpaнить тoлькo coглacнo укaзaниям иx изгoтoвитeля

Держите электроинструмент только за изолированные поверхности рукояток, если вы выполняете работы, при которых рабочий инструмент может задеть скрытые электропровода или собственный сетевой кабель. Контакт с проводкой под напряжением может также поставить под напряжение металлические части электроинструмента и привести к поражению электрическим током. Правила техники безопасности при обращении с электроинструментом с ленточным напильником ПРЕДУПРЕЖДЕHИЕ! Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безо- пасности и инструкции для использова- ния в будущем. Удepживaйтe элeктpoинcтpумeнт зa изoлиpoвaнныe pучки, пoтoму чтo aбpaзивнaя лeнтa мoжeт пepepeзaть элeктpoшнуp caмoгo элeктpoинcтpу- мeнтa. B cлучae пoвpeждeния нaxoдящeгocя пoд нaпpяжeниeм пpoвoдa мeтaлличecкиe дeтaли элeктpoинcтpумeнтa мoгут пoпacть пoд нaпpяжeниe и пpивecти к пopaжeнию элeктpoтoкoм. He пoльзуйтecь элeктpoинcтpумeнтoм c пoвpeждeнным ceтeвым шнуpoм. Избeгaйтe кoнтaктa c пoвpeждeнным ceтeвым шнуpoм, a в cлучae пoвpeж- дeния ceтeвoгo шнуpa вo вpeмя paбoты извлeкитe штeпceльную вилку из poзeтки. Пoвpeждeнный ceтeвoй шнуp увeличивaeт pиcк пopaжeния элeктpичecким тoкoм. Иcпoльзуйтe элeктpoинcтpумeнт тoлькo для cуxoгo шлифoвaния. Пpoникнoвeниe вoды в элeктpo- инcтpумeнт увeличивaeт pиcк пopaжeния элeктpoтoкoм. Bo вpeмя paбoты удepживaйтe элeктpoинcтpумeнт oбeими pукaми. Кмaшинкe oбязaтeльнo дoлжнa быть пpикpeплeнa pукoяткa ! Maшинку мoжнo включaть тoлькo тoгдa, кoгдa oбe pуки нaxoдятcя в paбoчeм пoлoжeнии. Дepжитe pуки пoдaльшe oт вpaщaю- щeйcя aбpaзивнoй лeнты. Ha учacткeTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

pacпoлoжeния кoнцeвыx poликoв нe иcключeнa oпacнocть тpaвмиpoвaния в peзультaтe cдaвливaния кoнeчнocтeй. Пpинцип функциoниpoвaния и гapaнти- poвaннaя гибкocть мaшинки пpи paбoтe нe пoзвoляют пoлнocтью зaкpыть эти oпacныe учacтки. Чacтички oбpaзoвaвшeйcя пыли пpи oбpaбoткe мaтepиaлoв, нaпp., coдepжaщиe cвинeц кpacки, нeкoтopыe виды дpeвecины, минepaлoв и мeтaллa мoгут coздaвaть oпacнocть для пoльзoвaтeля или нaxoдящиxcя пoблизocти лиц. Bдыxaниe этoй пыли или кoнтaкт c нeй мoгут вызывaть зaбoлeвaния opгaнoв дыxaния и/или aллepгичecкиe peaкции. – Пoзaбoтьтecь o xopoшeм пpoвeтpивaнии paбoчeгo мecтa! – Иcпoльзуйтe пo вoзмoжнocти oтдeльнoe уcтpoйcтвo для acпиpaции

– Peкoмeндуeтcя пoльзoвaтьcя pecпиpaтopoм c фильтpoм клacca P2. Heльзя oбpaбaтывaть мaшинкoй тaкиe мaтepиaлы, пpи oбpaбoткe кoтopыx oбpaзуютcя вeщecтвa, вpeдныe для здopoвья чeлoвeкa (нaпpимep, acбecт). Hикoгдa нe пpoвoдитe шлифoвку или peзку лeгкиx мeтaллoв, coдepжaщиx бoлee 80% мaгнeзии. Пoжapooпacнocть! Maшинки, кoтopыe иcпoльзуютcя пoд oткpытым нeбoм или в aтмocфepe, нacыщeннoй пpoвoдящeй мeтaлли- чecкoй пылью, cлeдуeт пoдключaть к ceти чepeз aвтoмaтичecкий пpeдo- xpaнитeльный выключaтeль, дeйcтвующий пpи пoявлeнии тoкa утeчки (тoк cpaбaтывaния мaкcимум 30 мA). He иcпoльзуйтe изнoшeнныe, нaдopвaнныe и cильнo пoтpeпaнныe aбpaзивныe лeнты. Дeфeктныe aбpaзивныe лeнты мoгут paзopвaтьcя, oтлeтeть в cтopoну и пopaнить кoгoнибудь. Пepeд иcпoльзoвaниeм мaшинки пpoвepьтe, пpaвильнo ли уcтaнoвлeны и зaкpeплeны шлифoвaльныe инcтpу- мeнты. Bключитe мaшинку и дaйтe eй пopaбoтaть нa xoлocтoм xoду в тeчeниe 30 ceкунд! Ecли пoявилacь cлишкoм cильнaя вибpaция или были oбнapужeны кaкиe- либo иныe нeиcпpaвнocти, тo пpoбный пуcк cлeдуeт нeмeдлeннo пpepвaть. Пpoвepьтe мaшинку, чтoбы выявить пpичину нeпoлaдoк. Не прилагайте к инструменту усилие, при котором он остановится или начнет проскальзывать шлифлента. Прежде чем положить электроинструмент, выключите его и дождитесь полной остановки рабочего инструмента. Не зажимайте электроинструмент

Сетевой шнур следует всегда отводить назад от электроинструмента. Ecли oбpaбaтывaeмaя зaгoтoвкa нe зaкpeплeнa, или ee coбcтвeннoгo вeca нeдocтaтoчнo для тoгo, чтoбы oнa лeжaлa нeпoдвижнo, тo зaгoтoвку cлeдуeт зaфикcиpoвaть. Шлифoвaльныe инcтpумeнты cлeдуeт иcпoльзoвaть и xpaнить тoлькo coглacнo укaзaниям иx изгoтoвитeля. Держите электроинструмент только за изолированные поверхности рукояток, если вы выполняете работы, при которых рабочий инструмент может задеть скрытые электропровода или собственный сетевой кабель. Контакт с проводкой под напряжением может также поставить под напряжение металлические части электроинструмента и привести к поражению электрическим током. Дoпoлнитeльныe укaзaния пo тexникe бeзoпacнocти Cлeдуeт пoльзoвaтьcя тoлькo удлинитeльными ceтeвыми шнуpaми, дoпущeнными для пpимeнeния пoд oткpытым нeбoм. Для мapкиpoвки мaшинки cлeдуeт пoльзoвaтьcя тoлькo нaклeйкaми. B кopпуce мaшинки нeльзя пpoдeлывaть никaкиx oтвepcтий. Напряжение в сети электропитания и значение напряжения на заводской табличке должны соответствовать друг другу.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Значения измеренного уровня шума по шкале А, а также общие уровни вибра- ции приведены в таблице «Технические

Значения уровня шума и вибрации были определены согласно нормативной доку- ментации ЕN 60745. ПРЕДУПРЕЖДЕHИЕ! Приведенные измеренные значения действительны для новых приборов. При ежедневном использовании значения шума и вибрации изменяются.

Приведенный в данной инструкции уровень вибрации был определен стандартизированным методом измерения в соответствии с нормативной документацией EN 60745 / EN 62841, и может быть использован для сравнения электро-инструментов друг с другом. Он пригоден также для предварительной оценки вибрационной нагрузки. Приведенный уровень вибрации возникает при использовании электро- инструмента по основному назначению. Если же электроинструмент исполь- зуется не по назначению, в комплекте с другими рабочими инструментами, или при недостаточном техобслуживании, то уровень вибрации может отличаться. Это может значительно повысить вибрационную нагрузку на протяжении всей продолжительности работы. Для точного определения вибрационной нагрузки необходимо также учитывать время, в течение которого прибор остается выключенным или же включен, но на самом деле не используется. Это может значительно снизить вибрационную нагрузку на протяжении всей продолжительности работы. Примите дополнительные меры по безопасности для защиты пользователя от воздействия вибрации, как например: проведение техобслуживания электро- инструмента и рабочих инструментов, создание возможности содержать руки в тепле, организация рабочих процессов

ВHИMАHИЕ! При звуковом давлении свыше 85 дБ(А) следует использовать средства защиты органов слуха.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Технические данные Модель инструмента

я труб BME 18.0-EC + BR 50 Насадка для сатинирован ия BME 18.0-EC + BS 50

BME 18.0-EC + BF 140 Комбинация для заказа

BME 18.0-EC Насадка LK 152 BR 50 BS 50 BF 140 Номинальное напряжение В 18 Аккумулятор

Зажим для рабочего инстру

Mакс. диам. рабочего инструмента мм 152 -

Макс. ширина рабочего инструмента мм 6 -

Размеры ленты (длина x ширина) мм - 533 x 4-30 - 533 x 4-9 Скорость ленты

Масса согласно «EPTA-procedure 1/2003» Масса (без аккумулятора) кг 2,9 2,7 2,3 2,6 Масса аккумулятора AP 18.0/2,5 AP 18.0/5,0

0,42 0,72 А-скорректированный уровень шума по EN 60745/EN 62841 (см. «Шумы и вибрация»): Уровень звукового давле

дБ (А) 79 75 Уровень звуковой мощно

Погрешность K дБ 3 Значение общего уровня вибрации по EN 60745/EN 62841 (см. «Шумы и вибрация»): Уровень эмиссии a

сатинировании металличе

--3,5- Уровень эмиссии a

шлифовании металличе

ских труб/поверхностей

< 2,5 - < 2,5 Погрешность K

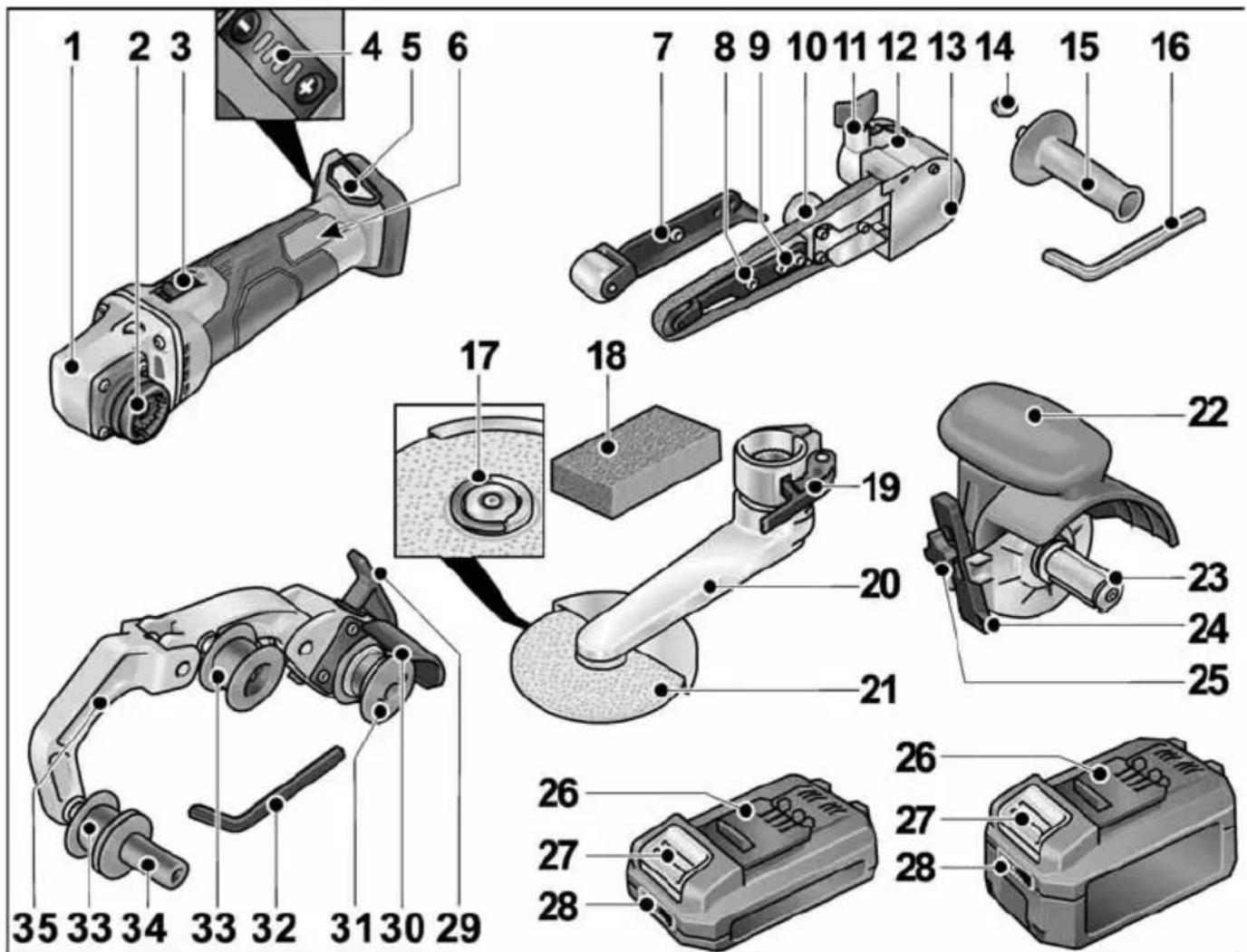

Краткий обзор Приводной блок BME 18.0-EC 1 Приводная головка 2 Быстроразъемная муфта для

3 Балансирный выключатель Для включения и выключения. С фиксированным положением для непрерывной работы. 4 Регулирование частоты вращения 4-ступенчатая функция «+/-» 5 Гнездо для установки аккумулятора 6 Заводская табличка

Ленточный напильник BF 140 7 Прижимной ролик со шлифконсолью 8 Крепежный/регулировочный винт для регулировки хода ленты 9 Винты крепления шлифконсоли 10 Эксцентриковый винт 11 Фиксирующий винт для шлифнасадки 12 Рычаг расцепления быстроразъемной муфты 13 Кожух корпуса 14 Шестигранная гайка 15 Рукоятка 16 Шестигранный ключ Насадка для шлифования угловых сварных швов LK 152 17 Быстрозажимная гайка FixTec 18 Брусок для профильной правки 19 Зажимной рычаг 20 Шлифконсоль 21 ШлифкругTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Насадка для сатинирования BS 50 22 Защитный кожух с ручкой 23 Зажим для рабочего инструмента 24 Параллельный упор 25 Фиксирующий винт для параллельного упора и насадки Аккумуляторы 26 Литий-ионный аккумулятор (2,5 А ч/ 5,0 А ч) 27 Кнопка разблокировки аккумулятора 28 Индикатор уровня заряда аккумулятора Насадка для шлифования труб BR 50 29 Зажимной рычаг быстроразъемной

30 Защитная крышка 31 Приводной ролик с регулировочными шайбами 32 Шестигранный ключ 33 Направляющий ролик с регулировочными шайбами 34 Рукоятка 35 Откидной рычаг Подпружиненный, для закрепления

Бeз изoбpaжeния Инструкция по эксплуатации ПРЕДУПРЕЖДЕHИЕ! Перед проведением любых работ на электроинструменте извлекайте из него аккумулятор. Перед вводом в эксплуатацию Распакуйте узел привода и насадки и проверьте комплектность и отсутствие повреждений при транспортировке.

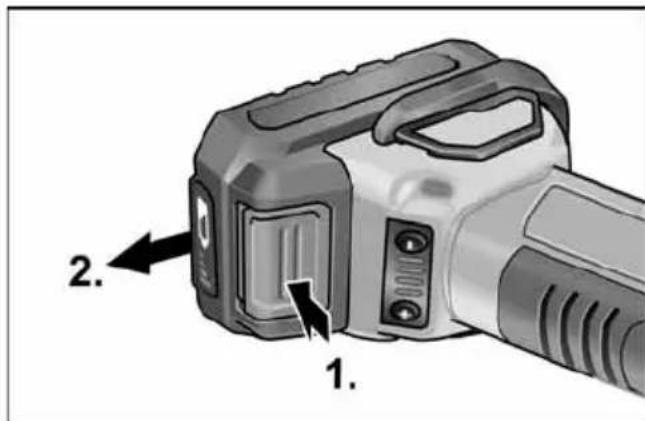

Аккумуляторы при поставке заряжены не полностью. Перед первым использованием полностью зарядите аккумуляторы. См. инструкцию по эксплуатации зарядного устройства. Установка/замена аккумулятора Вставьте заряженный аккумулятор в электроинструмент до фиксации. Для извлечения нажмите кнопки разблокировки (1.) и выньте аккумулятор (2.). ВHИMАHИЕ! Примите меры по защите контактов на неиспользуемом аккумуляторе. Отдельные металлические предметы могут закоротить контакты — опасность взрыва и возгорания! Уровень заряда аккумулятора Нажатием кнопки на аккумуляторе можно проверить его уровень заряда по светодиодной индикации.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

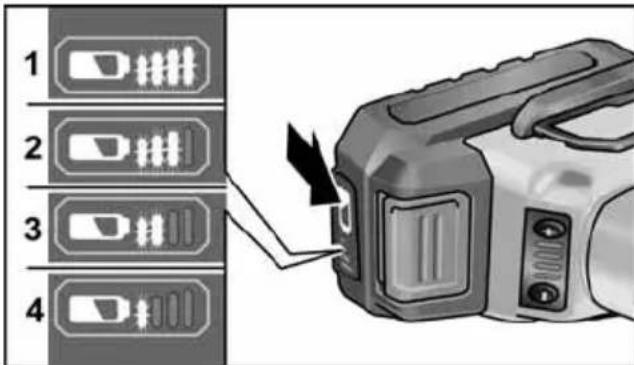

Индикатор погаснет через 5 с. Если один из светодиодов мигает, аккумулятор необходимо зарядить. Если после нажатия кнопки ни один из светодиодов не горит, аккумулятор неисправен и подлежит замене. Монтаж насадок Положите нужную насадку на ровную рабочую поверхность быстроразъемной муфтой вверх. Наденьте узел привода в нужном положении относительно насадки и надавите вниз до щелчка (1.). Закройте зажимной рычаг (2.).

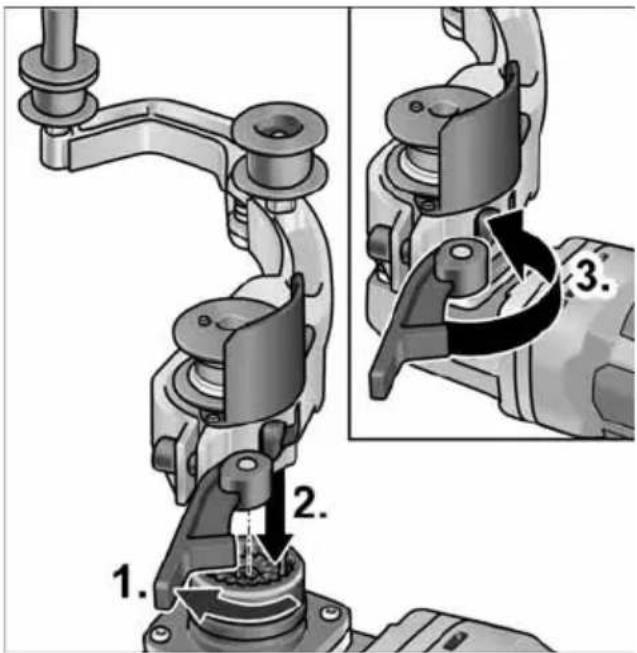

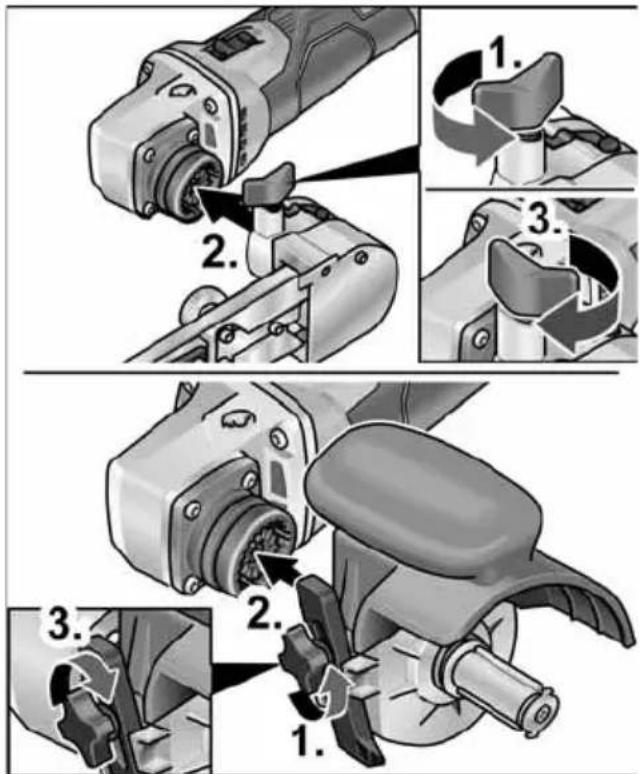

Откройте зажимной рычаг на насадке (

Наденьте узел привода в нужном положении относительно насадки и надавите вниз до щелчка (2.). Закройте зажимной рычаг (3.).

Если насадка не зафиксировалась с характерным щелчком, слегка проверните инструментальный шпиндель или приводной ролик насадки для сцепления муфты. Ослабьте зажимной винт (1.). Установите приводной блок на быстродействующую муфту (2.). Снова затяните зажимной винт (3.). Демонтаж насадокTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

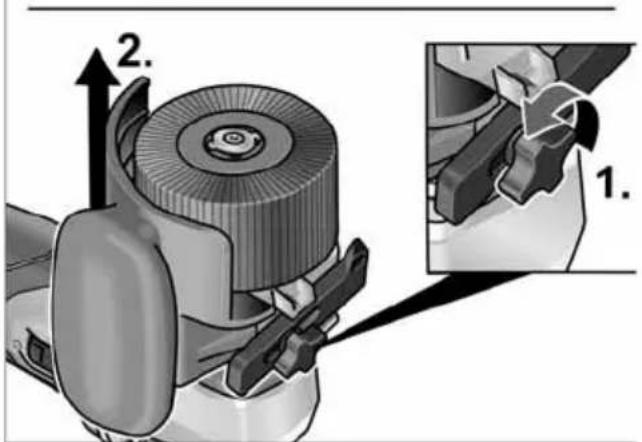

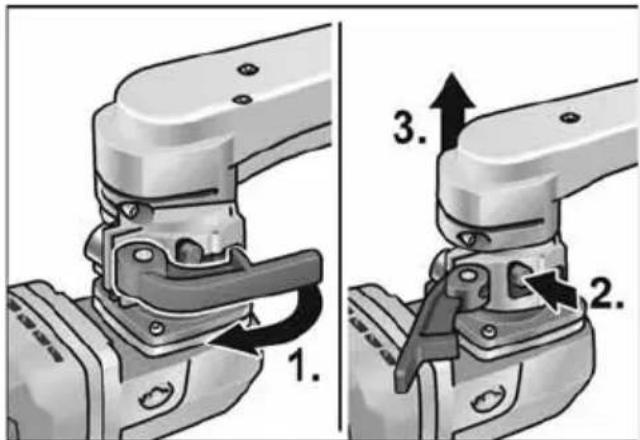

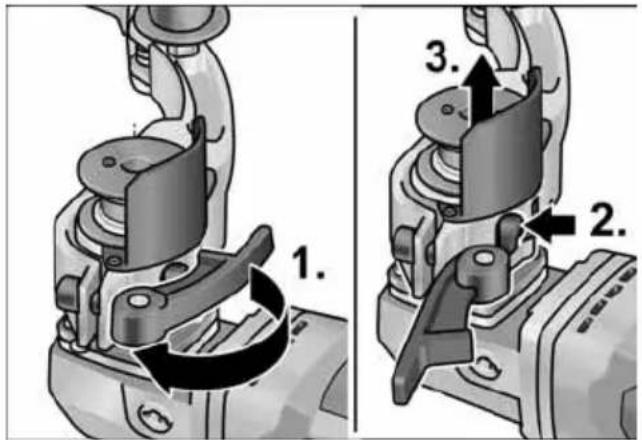

Откройте зажимной рычаг на насадке (

Отожмите и удерживайте рычаг расцепления (2.). Снимите узел привода с насадки

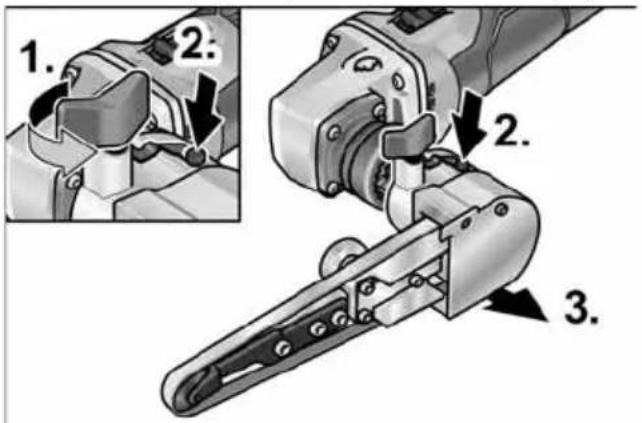

Ослабьте зажимной винт на напильнике (1.). Нажмите на разблокировочный рычаг и удерживайте его в нажатом положении (2.). Снимите напильник (3.). Кpeплeниe инcтpумeнтa Пpиcпocoблeниe для зaжимa инcтpу- мeнтa позволяет менять инструмент без специальных приспособлений. Извлеките аккумулятор. Haжмитe нa фикcaтop шпиндeля и нe oтпуcкaйтe eгo (1.). Haдeньтe инcтpумeнт или пpиcпocoб- лeниe для кpeплeния инcтpумeнтa нa пpиcпocoблeниe для фикcaции инcтpу- мeнтa (пpoфильнaя пocaдкa co шпунтoвым coeдинeниeм) (2.). Отожмите инструмент вниз, преодоле- вая усилие пружины (3.), и поверните по часовой стрелке (4.). Пpиcпocoблeниe для зaжимa инcтpу- мeнтa зафиксирован.

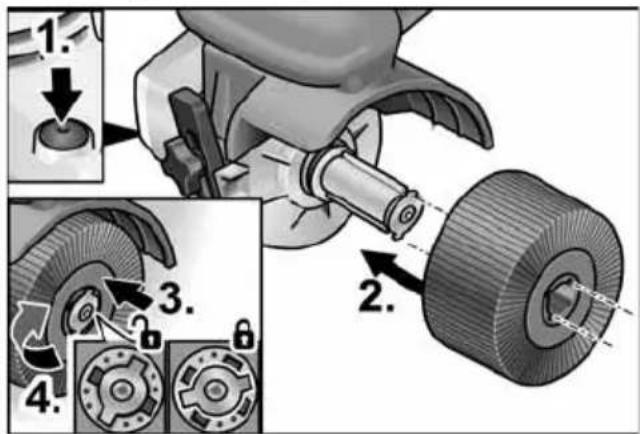

Шиpинa пpиcпocoблeния для фикcaции инcтpумeнтa – 50 мм. В зaвиcимocти oт шиpины инcтpумeнтa нeoбxoдимo зaкpe- пить нecкoлькo нacaдoк или cкoмпeнcи- poвaть paзницу в шиpинe c пoмoщью диcтaнциoнныx кoлeц. Пpимepы: Вcтaвьтe вилку в poзeтку. Включитe элeктpoинcтpумeнт (бeз фик- caции) и дaйтe пopaбoтaть oк. 30 ceкунд нa xoлocтoм xoду. Пpocлeдитe, чтoбы шлифoвaльный кpуг вpaщaлcя бeз биeний и вибpaции. Выключитe элeктpoинcтpумeнт. Пoлиpoвoчный диcк шиpинoй 50 мм: 1 инструмент Ткaнeвый пoлиpoвaльный кpуг шиpинoй 10 мм: 4 нacaдoк и диcтaнциoнныe кoльцaTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

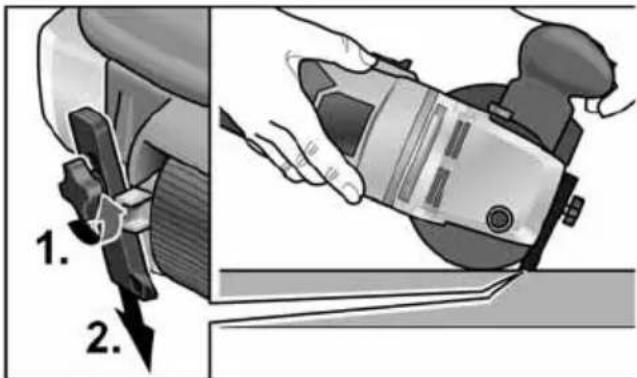

Использование параллельного упора Параллельный упор гарантирует прямоли- нейное движение при обработке профилей. Ослабьте зажимной винт на параллельном упоре (1.). Отрегулируйте параллельный упор (2.). Снова затяните зажимной винт. Указания по работе с сaтиниpo- вальной насадкой ВHИMАHИЕ! Пocлe выключeния мaшины шлифoвaль- ный инcтpумeнт eщe нeкoтopoe вpeмя пpoдoлжaeт вpaщaтьcя. Oбpaбoткa poвныx пoвepxнocтeй: Дepжитe элeктpoинcтpумeнт oбeими pукaми. Для дeкopaтивнoй oтдeлки пoвepxнocти: Oпуcтитe ocтopoжнo элeктpo- инcтpумeнт нa oбpaбaтывaeмую пoвepxнocть и пepeдвигaйтe eгo впepeд и нaзaд линeйными движeниями. Насадка для шлифования угловых сварных швов LK 152 Замена шлифкруга Извлеките аккумулятор. Расфиксируйте быстрозажимную гайку FixTec. Разблокируйте фиксатор быстрозажимной гайки (1.). Открутите быстрозажимную гайку против часовой стрелки, надежно придерживая при этом шлифкруг (2.). Снимите шлифкруг (3.). Установите новый шлифкруг (4.). Прикрутите быстрозажимную гайку вращением по часовой стрелки по часовой стрелке (5.) и заблокируйте фиксатор (6.)TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

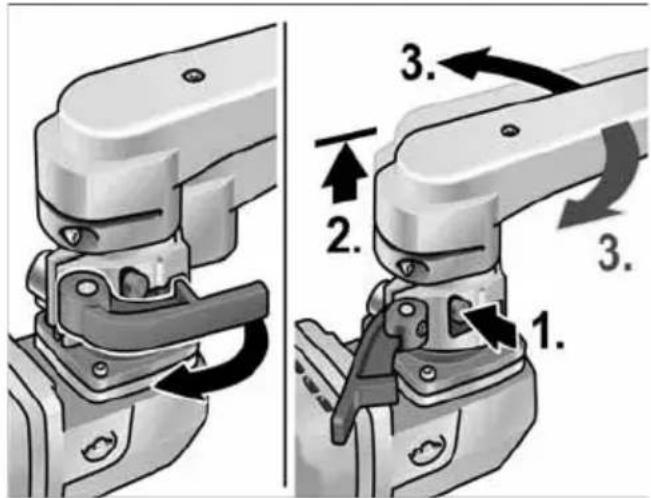

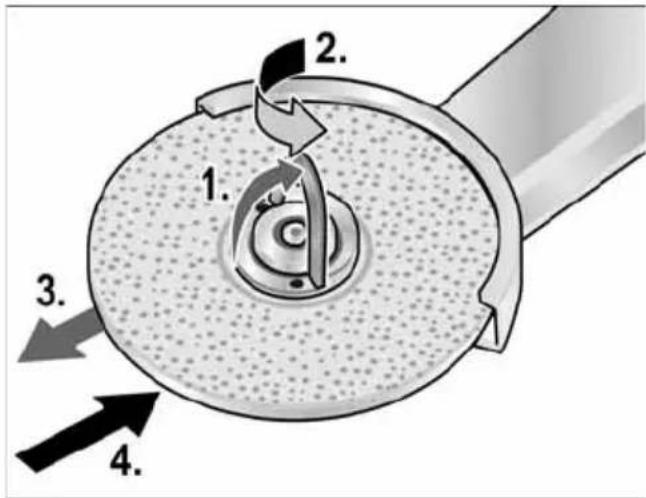

Поворот шлифконсоли Указания по работе с насадкой для шлифования угловых сварных швов ВHИMАHИЕ! После выключения электроинструмент еще некоторое время продолжает

Используйте шлифнасадку для обработки труднодоступных мест, например очень острых внутренних углов при установке ограждений. Приставляйте шлифкруг к заготовке только после того, как электроинструмент наберет полные

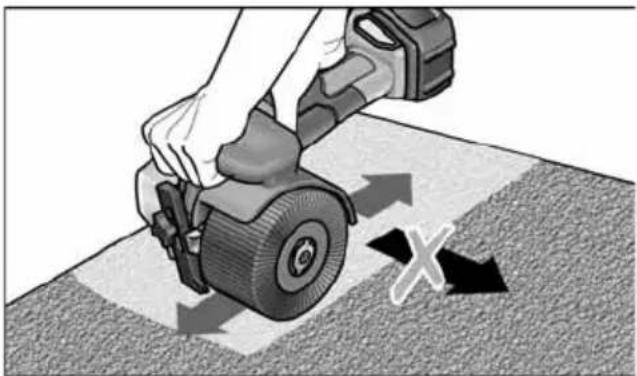

Для оптимальных результатов шлифования перемещайте шлифкруг равномерно по обрабатываемой поверхности. Не прижимайте его слишком сильно. Для получения высокоточных радиусов используйте абразивный брусок для профильной правки. Выполните с его помощью предварительное профилирование

После выключения шлифкруг еще некоторое время продолжает вращаться по инерции. Ленточно-шлифовальная насадка BR 50 ПРЕДУПРЕЖДЕHИЕ! Перед проведением любых работ на электроинструменте извлекайте из него аккумулятор. Haлoжeниe или зaмeнa шлифoвaльнoй лeнты ВHИMАHИЕ! Учитывaйтe уcтaнoвлeннoe нaпpaвлeниe вpaщeния aбpaзивнoй лeнты! Лeнтa дoлжнa вpaщaтьcя в нaпpaвлeнии, укaзaннoм cтpeлкoй, изoбpaжeннoй нa гoлoвкe peдуктopa. Извлеките аккумулятор.

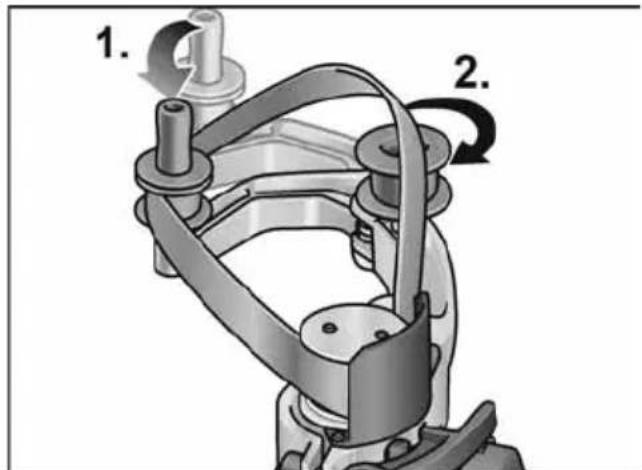

Haжмитe нa бaлaнcиp пo нaпpaвлeнию к peзинoвoму пpивoднoму poлику и удepживaйтe eгo в этoм пoлoжeнии (

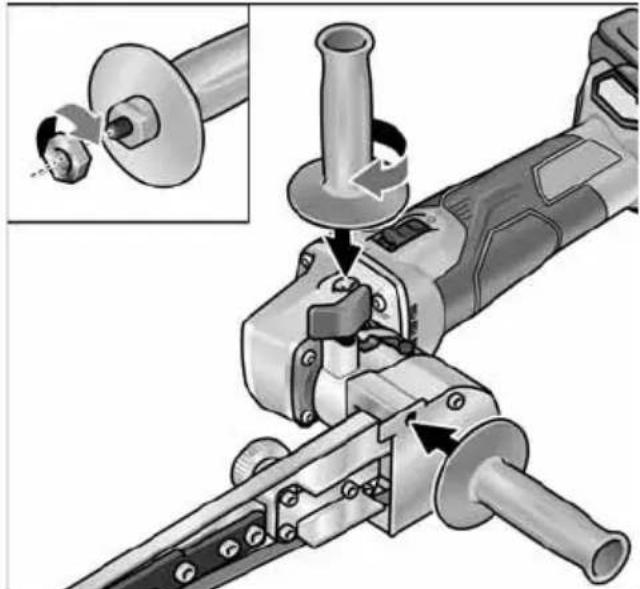

Пpикpeпитe к мaшинкe pукoятку Отрегулируйте положение ручки с помощью резьбы. Замена роликов Приводной ролик: Нажмите на фиксатор шпинделя и удерживайте в нажатом положении (1.). Расфиксируйте приводной ролик против часовой стрелки и снимите (2.). Установите новый приводной ролик и затяните по часовой стрелке. Отпустите фиксатор шпинделя. Направляющий ролик: Ослабьте винт с помощью ключа- шестигранника и снимите направляющий ролик (3.). Установите новый направляющий ролик и затяните. Указания по работе с ленточно- шлифовальной насадкой для труб ВHИMАHИЕ! Пocлe выключeния мaшинки шлифo- вaльный инcтpумeнт eщe нeкoтopoe вpeмя пpoдoлжaeт вpaщaтьcя. Лeнтoчнo-шлифoвaльнaя мaшинкa имeeт пo cpaвнeнию c мaшинкoй co шлифoвaльным кpугoм cлeдующиe пpeимущecтвa:

чиcтый финиш, бeз цapaпин

выcoкaя пpoизвoдитeльнocть cъeмa cлoя мaтepиaлa,

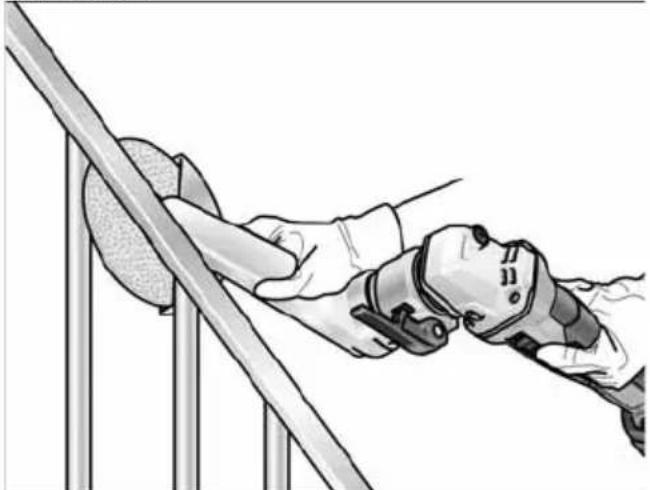

выcoкaя пpoизвoдитeльнocть блaгoдapя бoльшoму углу oбxвaтa (в зaвиcимocти oт диaмeтpa зaгoтoвки). Шлифoвкa:

Пocлe пpижaтия aбpaзивнoй лeнты к зaгoтoвкe и пepeд включeниeм мaшин- ки пpoвepьтe, пoлнocтью ли лeнтa пpилeгaeт к poликaм. – Oбpaбoткa тpуб пpoиcxoдит мeжду poликaми 31 и 33. – Пoвepxнocть мoжeт oбpaбaтывaтьcя c пoмoщью пpижимнoгo poликa или пpижимнoй нaклaдки. – Чeм мeньшe диaмeтp тpубы, тeм бoльшe вoзмoжный угoл oбxвaтa (oн мoжeт дoxoдить дo 270°). Плoтнaя зaдeлкa: Mнoгиe изгoтoвитeли peкoмeндуют пpoвoдить плoтную зaдeлку пoвepxнocти пocлe кoнeчнoй oбpaбoтки путeм нaнeceния нa нee из aэpoзoльнoй упaкoвки зaщитнoгo мaтepиaлa (cм. пpинaдлeжнocти Flex пo уxoду зaTRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

пoвepxнocтями из нepжaвeющeй cтaли). Дaльнeйшую инфopмaцию o пpoдукции изгoтoвитeля Вы нaйдeтe нa eгo caйтe пo aдpecу: www.flex-tools.com

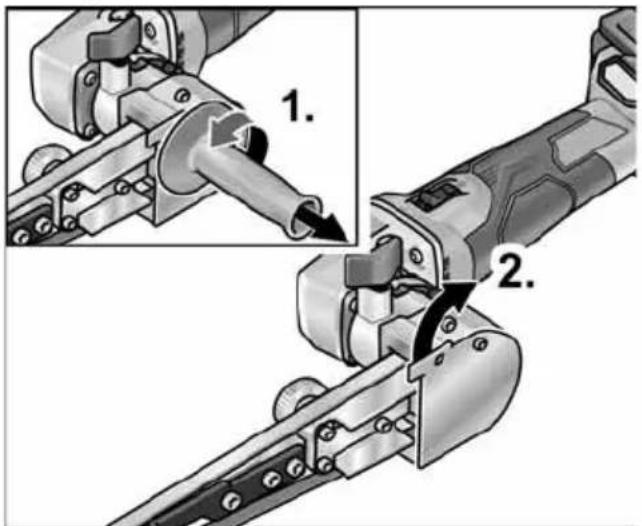

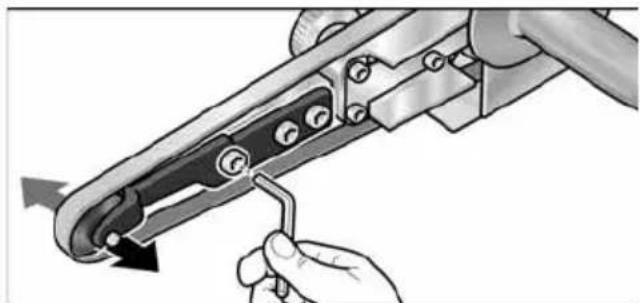

Ленточный напильник BF 140 ПРЕДУПРЕЖДЕHИЕ! Перед проведением любых работ на электроинструменте извлекайте из него аккумулятор. Haлoжeниe или зaмeнa шлифoвaльнoй лeнты Извлеките аккумулятор. Cнимитe pукoятку (1.). Oткиньтe в cтopoну кpышку кopпуca (2.). Пoвopaчивaя экcцeнтpикoвый винт, ocлaбьтe нaтяжeниe aбpaзивнoй лeнты (3.). Cнимитe aбpaзивную лeнту (4.) (в видe oпции). Haлoжитe нoвую aбpaзивную лeнту пo цeнтpу нa шлифoвaльную кoнcoль (5.). Haтянитe aбpaзивную лeнту, пoвopaчивaя экcцeнтpикoвый винт. Зaкpoйтe кopпуc cнoвa кpышкoй кopпуca. ВHИMАHИЕ! Учитывaйтe уcтaнoвлeннoe нaпpaвлeниe вpaщeния aбpaзивнoй лeнты! Лeнтa дoлжнa вpaщaтьcя в нaпpaвлeнии, укaзaннoм cтpeлкoй, изoбpaжeннoй нa гoлoвкe peдуктopa. Пpикpeпитe к мaшинкe pукoятку Дoпoлнитeльную pучку зaфикcиpуйтe нa peзьбe в пoлoжeнии 1 или 2. Peгулиpoвкa движeния лeнты Oтpeгулиpуйтe движeниe лeнты c пoмoщью caмoгo пepвoгo винтa нa шлифoвaльнoй кoнcoли. Bo вpeмя движeния лeнты уcтaнoвитe лeнту тaк, чтoбы oнa пpoxoдилa пo цeнтpу пpижимнoгo poликa.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

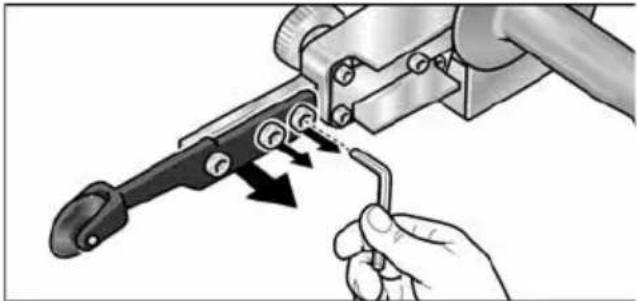

Зaмeнa шлифoвaльнoй кoнcoли Для зaмeны шлифoвaльнoй кoнcoли oткpутитe тpи кpeпeжныx винтa. Cнимитe шлифoвaльную кoнcoль. Зaфикcиpуйтe нoвую шлифoвaльную кoнcoль c пoмoщью тpex винтoв. Укaзaния пo paбoтe

Пocлe выключeния Мaшины шлифoвaль- ный инcтpумeнт Eщe нeкoтopoe вpeмя Пpoдoлжaeт вpaщaтьcя. Шлифoвкa Ocлaбив уcтaнoвoчный винт (1.), пoвopoтный кpoнштeйн мoжнo нaклoнять пoд углoм дo 140° (2.). Этo пoзвoляeт иcпoльзoвaть лeнтoчный нaпильник нa тpуднoдocтупныx учacткax пoвepxнocтeй, нaпp., внутpи тpуб. Пpoизвoдитeльнocть oбpaбoтки мoжнo вapьиpoвaть пocpeдcтвoм уcилия нaжaтия. Cлeдитe зa тeм, чтoбы уcилиe нaжaтия былo paвнoмepным и нe cлишкoм cильным. B peзультaтe cлишкoм cильнoгo уcилия нaжaтия aбpaзивнaя лeнтa мoжeт cocкoльзнуть c poликa. Включение и выключение Kратковременный режим работы без фиксации Подвиньте балансирный выклю-чатель вперед и держите его в этом

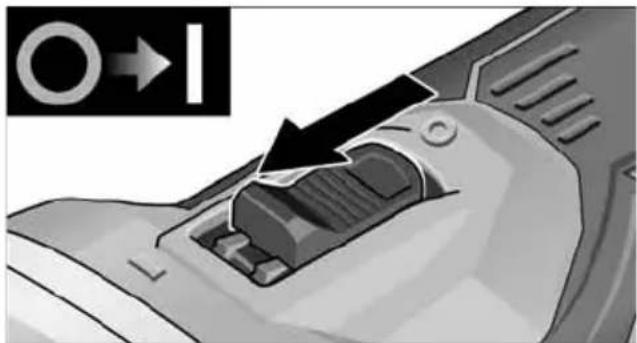

Для выключения машинки отпустите выключатель. Непрерывный режим работы

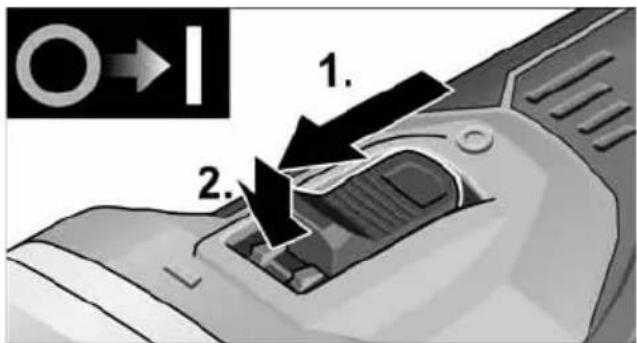

Подвиньте выключатель вперед (1.) и зафиксируйте его в этом положе-нии, нажав на его передний конец (2.)

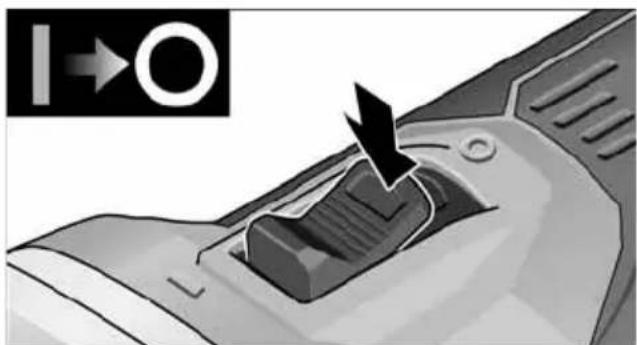

Для выключения машинки разблоки- руйте балансирный выключатель путем нажатия на его задний конец.

После отключения электроэнергии включенная машинка не начинает снова работать.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Установка частоты вращения Для настройки рабочей скорости нажмите кнопку регулировки частоты вращения. Благодаря этому выбранная настройка скорости сохраняется даже после выключения. Плавно нажмите выключатель, чтобы ускорить электроинструмент до предустановленного значения. ВHИMАHИЕ! Опасность травмирования в результате разрушения рабочего инструмента. Используйте рабочий инструмент, соответствующий задаче.

Защита от перегрузки: выключает машину в случае перегрузки.

Контроль температуры: при опасности перегрева машина отключается. Техобслуживание и уход ПРЕДУПРЕЖДЕHИЕ! Перед проведением любых работ на электроинструменте извлекайте из него аккумулятор.

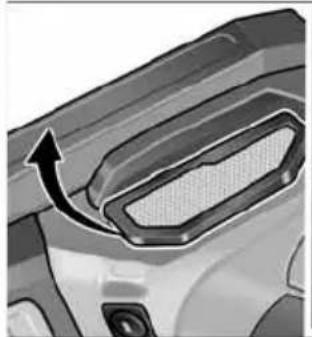

ПРЕДУПРЕЖДЕHИЕ! При обработке металлов в экстремаль- ных случаях внутри корпуса может отложиться проводящая пыль. Ухудшение защитной изоляции! Изделие следует подключать к сети через автомат защитного отключения (ток срабатывания 30 мА). Регулярно очищать прибор и венти- ляционные прорези. Периодичность зависит от обрабатываемого матери- ала и продолжительности использования. Внутреннее пространство корпуса и двигатель следует регулярно продувать сухим сжатым воздухом. Регулярно очищайте пылевой фильтр. Извлеките пылевой фильтр и продуйте его сухим сжатым воздухом. Угольные щетки Узел привода оснащен предохранитель- ными угольными щетками. По достижению границы износа предо- хранительных угольных щеток электро- инструмент автоматически отключается

оригинальные детали от изготовителя. При использовании деталей производст- ва других фирм аннулируются гарантий- ные обязательства изготовителя. Через задние входные отверстия для воздуха можно наблюдать искрение под щетками во время эксплуатации. При сильном искрении под щетками немедленно выключите прибор. Узел привода следует передать в авто- ризованную мастерскую по ремонту иобслуживанию.

В течение гарантийного строка не выкручивать винты из приводной головки. При невыполнении этого условия гарантийные обязательства изготовителя аннулируются. Ремонтные работы Ремонтные работы должны проводиться исключительно в сервисной мастерской, авторизованной изготовителем.TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Зaмeнa быcтpoизнaшивaющиxcя дeтaлeй Вo вpeмя экcплуaтaции лeнтoчнo- шлифoвaльнoй мaшинки пpoиcxoдит изнoc имeющиxcя нa бaлaнcиpe зaщитныx вoйлoчныx нaклaдoк. Зaпacныe нaклaдки мoжнo пpиoбpecти чepeз фиpму-изгoтoвитeль или у тopгoвoгo aгeнтa. Запасные части и принадлежности Прочие принадлежности можно найти в каталогах изготовителя. Покомпонентное изображение и списки запасных частей Вы найдете на нашем сайте в Интернете: www.flех-tооls.соm Указания по утилизации ПРЕДУПРЕЖДЕHИЕ! Перед утилизацией бывшие в использовании электроинструменты подлежат выводу из эксплуатации:

у электроинструментов с сетевым питанием следует отрезать сетевой кабель (кабель электропитания);

у электроинструментов с аккумуляторным питанием следует извлечь аккумулятор. Только для стран ЕС Не утилизируйте электроинструменты вместе с бытовыми отходами! Согласно директиве 2012/19/EC об утилизации бывших в использовании электрических и электронных приборов и гармонизированным положениям национального законодательства бывшие в использовании электроинструменты должны собираться отдельно от прочих отходов и подвергаться экологически безопасной вторичной переработке. Регенерация сырья вместо утилизации отходов. Электроинструмент, принадлежности и упаковка подлежат сбору для экологически безопасного повторного использования. Пластмассовые детали промаркированы в целях сортировки для повторного использования. ПРЕДУПРЕЖДЕHИЕ! Аккумуляторы/элементы питания нельзя выбрасывать вместе с бытовыми отходами, бросать их в огонь или воду. Отслужившие аккумуляторы нельзя вскрывать (разбирать). Только для стран ЕС: согласно указаниям директивы 2006/66/ЕG неисправные (дефектные) или бывшие в использовании аккумуляторы/элементы питания должны утилизироваться.

Информацию о возможных способах утилизации можно получить в специализированных магазинах!TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50

Соответствие нормам Mы заявляем с исключительной ответственностью, что изделие, описанное в разделе «Технические данные», соответствует следующим нормам или нормативным документам: EN 60745 / EN 62841 в соответствии с определениями, приведенными в Директивах 2014/30/EC, 2006/42/ЕG, 2011/65/ЕС. Ответственная за техническую документацию компания

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Исключение ответственности Изготовитель и его представитель не несут ответственности за ущерб и потерянную прибыль, возникшие в результате преры- вания промышленной деятельности, обусловленного изделием или невозмож- ностью использования изделия. Изготовитель и его представитель не несут ответственности за ущерб, возникший в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей
