BME 18.0EC - Kiillotin Flex - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi BME 18.0EC Flex PDF-muodossa.
| Tuotetyyppi | Langaton kiillotuskone (akulla) |
| Merkki | Flex |
| Malli | BME 18.0EC |
| Nimellisjännite | 18 V |
| Akun tyyppi | Li-Ion (2,5 Ah tai 5,0 Ah) |
| Kuormittamaton nopeus (kiillotus) | 2125 / 2990 / 3850 / 4700 min⁻¹ (4 asentoa) |
| Työkalun enimmäishalkaisija | 125 mm (sovittimella BS 50) |
| Paino (ilman akkua) | 2,3 kg |
| Paino akun kanssa (2,5 Ah / 5,0 Ah) | 2,72 kg / 3,02 kg (noin) |
| Äänenpainetaso (LpA) | 79 dB(A) |
| Tärinäpäästöarvo (kiillotus) | 3,5 m/s² (epävarmuus K=1,5 m/s²) |
| Virtalähde | Vaihdettava akku (AP 18.0 -järjestelmä) |
| Päätoiminnot | Kiillotus, satinointi, strukturointi, harjaus, tasoitus, ruosteenpoisto, purseenpoisto (metallit) |
| Yhteensopivat sovittimet | LK 152 (hitsauksen hionta), BS 50 (kiillotus), BR 50 (putkien nauhahionta), BF 140 (nauhahionta) |
| Turvallisuus | Ylikuormitussuoja, lämpötilan valvonta, hiilien automaattinen pysäytys |
| Huolto | Tuuletusaukkojen ja pölysuodattimen säännöllinen puhdistus; hiiliharjojen vaihto |
| Varaosat ja korjattavuus | Hiomalaikat, lautaset, nauhat, hiiliharjat, rullat, hiontavarsi; korjaus valtuutetussa huollossa |
| Käyttö | Ammattikäyttö (teollisuus ja käsityö) |
| Käsiteltävät materiaalit | Teräs, ruostumaton teräs, ei-rautametallit (puu ei sallittu) |
Usein kysytyt kysymykset - BME 18.0EC Flex
Käyttäjien kysymyksiä aiheesta BME 18.0EC Flex
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kiillotin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi BME 18.0EC - Flex ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. BME 18.0EC merkiltä Flex.

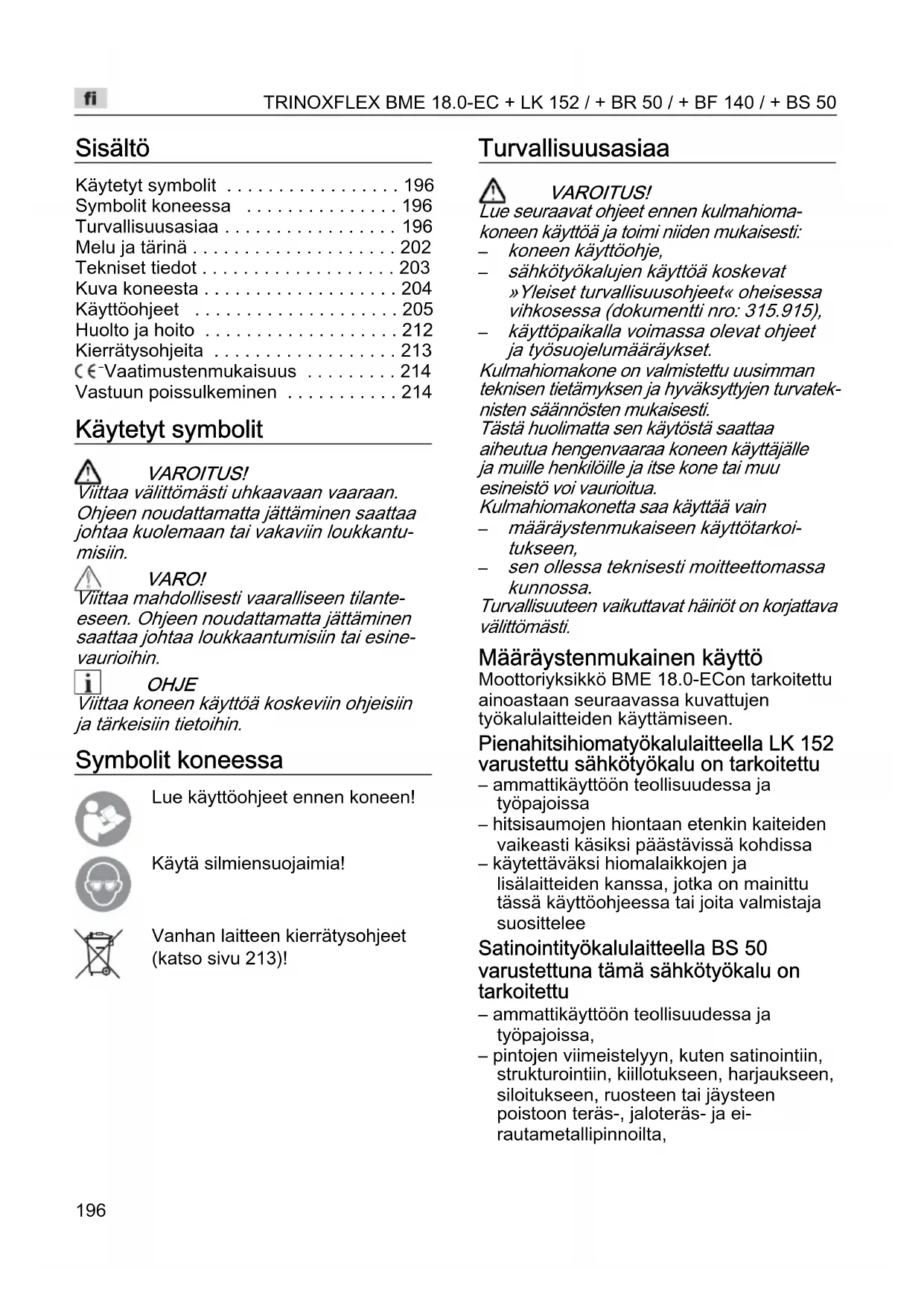

KÄYTTÖOHJE BME 18.0EC Flex
Käytetyt symbolit 196
Symbolit koneessa 196
Turvallisuusasiaa 196
Melu ja tärinä 202
Tekniset tiedot 203

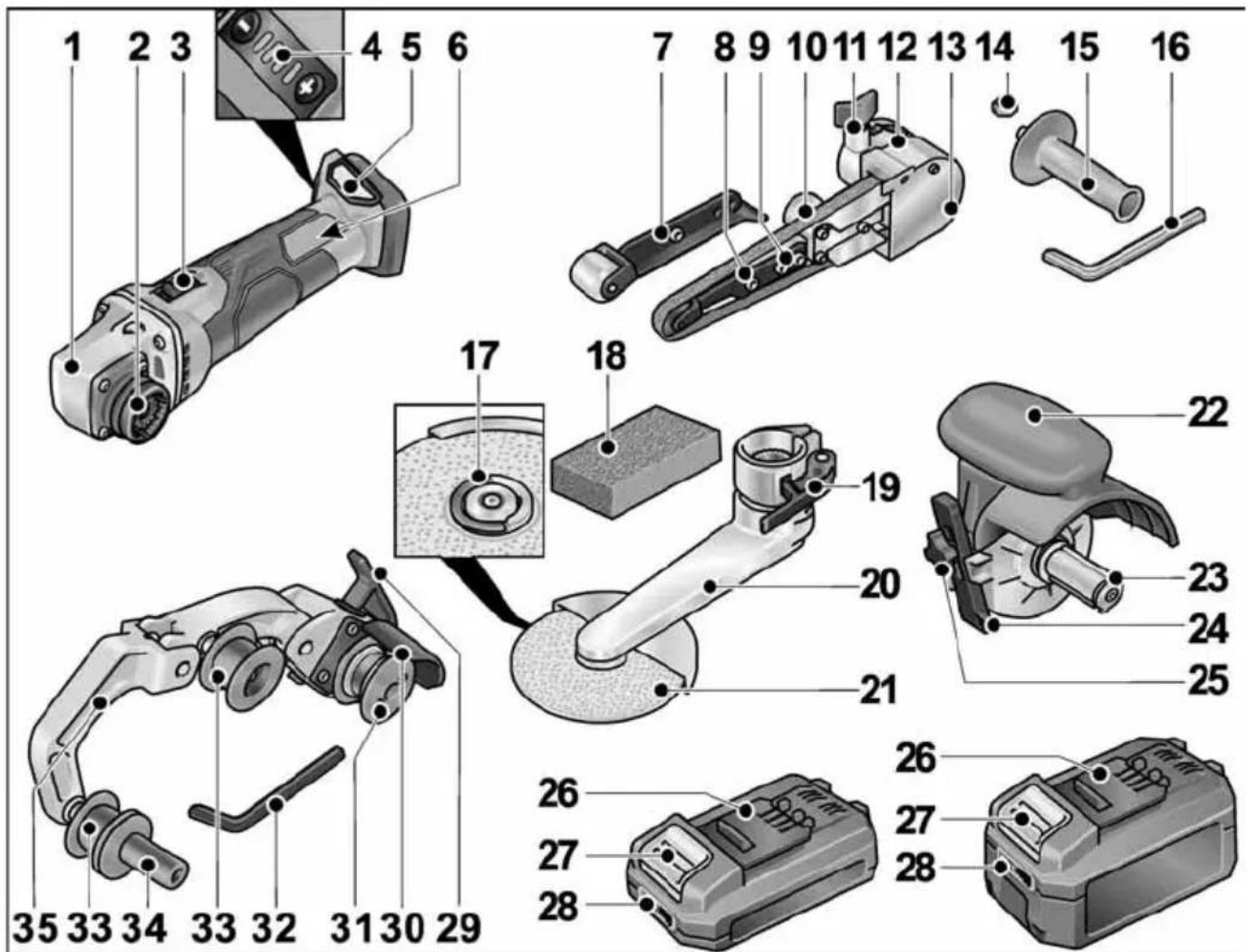

Kuva koneesta 204
Käyttöohjeet 205
Huolto ja hoito 212
Kierrätysohjeita 213
CE-Vaatimustenmukaisuus .....214
Vastuun poissulkeminen ..... 214
Käytetyt symbolit
VAROITUS!
Viittaa välittömästi uhkaavaan vaaraan.
Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.
VARO!
Viittaa mahdollisesti vaaralliseen tilante-eseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esine-vaurioihin.
OHJE
Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.
Symbolit koneessa
Lue käyttöohjeet ennen koneen!
Käytä silmiensuojaimia!
Vanhan laitteen kierrätysohjeet (katso sivu 213)!
Turvallisuusasiaa
VAROITUS!
Lue seuraavat ohjeet ennen kulmahiomakoneen käyttöä ja toimi niiden mukaisesti:
- koneen käyttöohje,
- sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),
- käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.
Kulmahiomakone on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti.
Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua.
Kulmahiomakonetta saa käyttää vain
- määräystenmukaiseen käyttötarkoitukseen,
- sen ollessa teknisesti moitteettomassa kunnossa.
Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.
Määräystenmukainen käyttö
Moottoriyksikkö BME 18.0-ECon tarkoitettu ainoastaan seuraavassa kuvattujen työkalulaitteiden käyttämiseen.
Pienahitsihiomatyökalulaitteella LK 152 varustettu sähkötyökalu on tarkoitettu
- ammattikäyttöön teollisuudessa ja työpajoissa

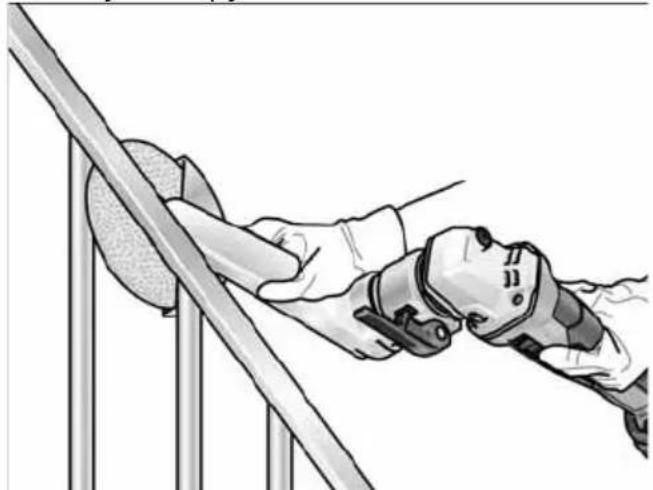

– hitsisaumojen hiontaan etenkin kaiteiden vaikeasti käsiksi päästävissä kohdissa
– käytettäväksi hiomalaikkojen ja lisälaitteiden kanssa, jotka on mainittu tässä käyttöohjeessa tai joita valmistaja suosittelee
Satinointityökalulaitteella BS 50 varustettuna tämä sähkötyökalu on tarkoitettu
- ammattikäyttöön teollisuudessa ja työpajoissa,
- pintojen viimeistelyyn, kuten satinointiin, strukturointiin, kiillotukseen, harjaukseen, siloitukseen, ruosteen tai jäysteen poistoon teräs-, jaloteräs- ja ei- rautametallipinnoilta,
– käytettäväksi valmistajan tälle koneelle tarjoamien työkalujen kanssa.
Puupintojen viimeistely ei ole sallittua.

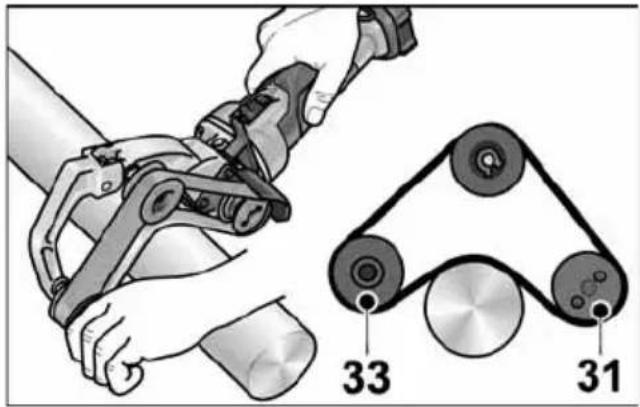

Nauhahiomatyökalulaitteella BR 50 varustettuna tämä sähkötyökalu on tarkoitettu
- ammattikäyttöön teollisuudessa ja työpajoissa,
– teräsputkien, pyöreiden kaiteiden viimeistelyyn,
– pyöreiden tankoprofiilien sekä putkien hiontaan yleisesti, - käytettäväksi tässä käyttöohjeessa ilmoitettujen tai valmistajan suosittelemien hiomanauhojen ja lisälaitteiden kanssa.
Nauhahiomatyökalulaitteella BF 140 varustettuna tämä sähkötyökalu on tarkoitettu
- ammattikäyttöön teollisuudessa ja työpajoissa,
– hankalissa paikoissa sijaitsevien metallipintojen hiomiseen ja kiillottamiseen,
– käytettäväksi tässä käyttöohjeessa ilmoitettujen tai valmistajan suosittelemien hiomanauhojen ja lisälaitteiden kanssa.
Pienahitsihiomatyökalulaitteella varustettua sähkötyökalua koskevat turvallisuusohjeet
VAROITUS!
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laimin- lyönti saattaa johtaa sähköiskuun, tulipa- loon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.
Tämä sähkötyökalu on tarkoitettu käytettäväksi hiomakoneena. Huomioi kaikki turvallisuusohjeet, käyttöohjeet, piirustukset ja tiedot, jotka toimitetaan koneen mukana. Jollet noudata seuraavia ohjeita, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakavia loukkaantumisia.
Tämä sähkötyökalu ei sovellu hiekkapaperihiontaan, työskentelyyn teräsharjoilla, kiillottamiseen tai katkaisuhiontaan. Sähkötyökalun käyttö ohjeidenvastaisiin käyttötarkoituksiin voi
aiheuttaa vaaratilanteita ja loukkaantumisia.
- Älä käytä mitään tarvikkeita, joita valmistaja ei ole hyväksynyt tai suositellut nimenomaan tälle sähkötyökalulle. Vaikka pystyt kiinnittämään lisätarvikkeen sähkötyökaluun, se ei takaa sen turvallista käyttöä.
Käyttötyökalun sallitun kierrosluvun pitää olla vähintään yhtäsuuri kuin sähkötyökalussa ilmoitettu maksimikierrosluku. Tarvike, joka pyörii sallittua nopeammin, saattaa mennä hajalle ja palaset sinkoutuvat ympäristöön. - Käyttötyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Vääränkokoisia käyttötyökaluja ei voida suojata tai hallita riittävästi.
■ Hiomalaikan, hiomalautasen tai muun hiomatarvikkeen tulee sopia tarkasti sähkötyökalun hiomakaraan. Käyttötyökalut, jotka eivät tarkasti sovi sähkötyökalun hiomakaraan, pyörivät epätasaisesti, tärisevät voimakkaasti ja voivat johtaa koneen hallinnan menettämiseen. - Älä käytä vaurioituneita käyttötyökaluja. Tarkista aina ennen koneen käyttöä, ettei käyttötyökalussa ole säröjä tai halkeamia ja ettei hiomalaikka ole kulunut. Jos sähkötyökalu tai käyttötyökalu putoaa, tarkista sen kunto. Käytä vain hyväkuntoisia ja ehjiä käyttötyökaluja. Kun olet tarkistanut ja asentanut käyttötyökalun, pysyttele poissa pyörivän käyttötyökalun tasosta ja varmista, että myös lähistöllä olevat henkilöt toimivat samoin, ja anna koneen käydä maksimikierrosluvulla noin minuutin ajan. Vaurioituneet käyttötyökalut murtuvat yleensä tässä ajassa.
Käytä henkilökohtaisia suojavarusteita. Käytä käyttökohteesta riippuen kokokasvonaamaria, silmiensuojainta tai suojalaseja. Jos olosuhteet niin vaativat, käytä pölynaamaria, kuulonsuojaimia, suojakäsineitä tai erikoissuojavaatetta, joka suojaa pieniltä hioma- ja materiaalihiukkasilta. Suojaa silmät lenteleviltä vierailta esineiltä tms., joita voi syntyä erilaisessa käytössä. Pölynaamarin tai hengityssuojaimen tulee suodattaa käytön aikana syntyvä
pöly. Pidempiaikainen voimakkaalle melulle altistuminen saattaa vaikuttaa heikentävästi kuuloon.
■ Varmista, että muut henkilöt pysyvät riittävän kaukana työalueelta. Jokaisen, joka tulee työalueelle, tulee käyttää henkilökohtaista suojavarustusta. Työstettävästä pinnasta irtoavat kappaleet tai murtuneen käyttötyökalun osat saattavat sinkoutua kauemmaksi ja aiheuttaa loukkaantumisia myös varsinaisen työalueen ulkopuolella.
- Älä laske sähkötyökalua käsistäsi, ennen kuin käyttötyökalu on täydellisesti pysähtynyt. Pyörivä käyttötyökalu saattaa koskettaa laskualustaa, jolloin voit menettää sähkötyökalun hallinnan.
- Älä kanna koskaan käynnissä olevaa sähkötyökalua. Vahingossa käyttötyökalua koskettavat vaatteet voivat tarttua siihen kiinni, ja käyttötyökalu saattaa porautua käyttäjän kehoon.

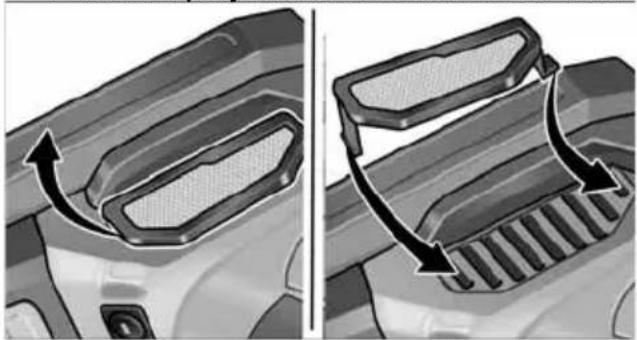

■ Puhdista säännöllisesti sähkötyökalun tuuletusaukot. Moottorin puhallin imee pölyä koteloon, ja jos metallipölyä kerääntyy runsaasti, seurauksena voi olla sähköisiä vaaratilanteita.
- Älä käytä sähkötyökalua palavien materiaalien lähellä. Tällaiset aineet voivat syttyä palamaan kipinöiden vaikutuksesta.
- Älä käytä käyttötyökaluja, joiden käyttö vaatii nestemäisiä jäähdytysmenetelmiä. Veden tai jonkin muun nestemäisen jäähdytysaineen käyttö voi aiheuttaa sähköiskun.
Hionnan erityisiä turvallisuusohjeita
Käytä ainoastaan kyseiselle sähkötyökalulle hyväksyttyjä hiomatyökaluja ja vain niille tarkoitettuja suojuksia. Hiomatyökaluja, joita ei ole tarkoitettu kyseiselle sähkötyökalulle, ei voida suojata riittävästi eikä niiden käyttö ole turvallista.
■ Hiomatyökaluja saa käyttää ainoastaan siihen käyttöön, mihin niitä suositellaan. Esimerkiksi: Älä koskaan hio timanttihiomalaikan sivupintaa käyttäen. Timanttihiomalaikat on tarkoitettu aineenpoistoon laikan alapintaa käyttäen. Hiomatyökalu saattaa mennä rikki, jos siihen kohdistuu sivuttaisia voimia.
- Käytä aina ehjää kiinnityslaippaa, joka kooltaan ja muodoltaan sopii valitsemaasi käyttötyökaluun. Sopiva laippa tukee käyttötyökalua ja vähentää siten sen murtumisvaaraa.
- Älä käytä kuluneita käyttötyökaluja, jotka ovat kuuluneet isompiin sähkötyökaluihin. Suurempien sähkötyökalujen käyttötyökalut eivät sovellu pienempien sähkötyökalujen suuremmille kierrosluville, ja ne voivat murtua.
Satinointityökalulaitteella varustettuja sähkötyökaluja koskevat turvallisuusohjeet
VAROITUS!
Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusohjeiden noudattamisen laimin- lyönti saattaa johtaa sähköiskuun, tulipa- loon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.
Yhteiset turvallisuusohjeet koskien kiillotusta ja teräsharjojen käyttöä
Tämä sähkötyökalu on tarkoitettu käytettäväksi kiillotuskoneena ja teräsharjojen käyttämiseen. Huomioi kaikki turvallisuusohjeet, käyttöohjeet, piirustukset ja tiedot, jotka toimitetaan koneen mukana.
Jollet noudata seuraavia ohjeita, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakavia loukkaantumisia.
Tämä sähkötyökalu ei sovellu hiontaan tai katkaisuhiontaan. Sähkötyökalun käyttö ohjeidenvastaisiin käyttötarkoituksiin voi aiheuttaa vaaratilanteita ja loukkaantumisia.
- Älä käytä mitään tarvikkeita, joita valmistaja ei ole hyväksynyt tai suositellut nimenomaan tälle sähkötyökalulle. Vaikka pystyt kiinnittämään lisätarvikkeen sähkötyökaluun, se ei takaa sen turvallista käyttöä.
Käyttötyökalun sallitun kierrosnopeuden tulee olla vähintään yhtä suuri kuin sähkötyökalussa ilmoitettu maksimi kierrosnopeus. Tarvike, joka pyörii sallittua nopeammin, saattaa mennä hajalle ja palaset sinkoutuvat ympäristöön.
■ Vaihtotyökalun ulkohalkaisijan ja pak-suuden tulee vastata sähkötyökalun mittatietoja. Vääränkokoisia vaihtotyöka-luja ei voida suojata tai hallita riittävästi.
■ Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkötyökalusi hiomakaraan. Käytettäessä vaihtotyökaluja, jotka liitetään laippaan, tulee vaihtotyökalun reiän halkaisijan sopia laipan kiinnityshalkaisijaan. Vaihtotyökalut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epätasaisesti, tärisevät voimakkaasti ja saattavat johtaa hallinnan menettämiseen.
- Älä käytä vioittuneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hioma-lautasessa halkeamia tai voimakasta kulumista, teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkötyökalu tai vaihtotyökalu putoaa, tarkista sen kunto. Käytä vain hyväkuntoisia ja ehjiä vaihto-työkaluja. Kun olet tarkistanut ja asenta-nut vaihtotyökalun, pysyttele poissa pyörivän vaihtotyökalun tasosta ja var-mista, että myös lähistöllä olevat henkilöt toimivat samoin, ja anna koneen käydä maksimi nopeudella noin minuutin ajan. Vioittuneet vaihtotyökalut menevät yleensä rikki tässä ajassa.
Käytä henkilökohtaisia suojavarusteita. Käytä käyttökohteesta riippuen kokokasvonaamaria, silmiensuojainta tai suojalaseja. Jos olosuhteet niin vaativat, käytä pölynaamaria, kuulonsuojaimia, suojakäsineitä tai erikoissuojavaatetta, joka suojaa pieniltä hioma- ja materiaalihiukkasilta.
Suojaa silmät lenteleviltä vierailta esi- neiltä tms., joita voi syntyä erilaisessa käytössä.
Pölynaamarin tai hengityssuojaimen tulee suodattaa käytön aikana syntyvä pöly. Pidempiaikainen voimakkaalle melulle altistuminen saattaa vaikuttaa heikentävästi kuuloon.
■ Varmista, että muut henkilöt pysyvät riittävän kaukana työalueelta. Jokaisen, joka tulee työalueelle, tulee käyttää henkilökohtaista suojavarustusta. Työstettävästä pinnasta irtoavat kappaleet tai murtuneen vaihtotyökalun osat saattavat sinkoutua kauemmaksi ja aiheuttaa loukkaantumisia myös varsinaisen työalueen ulkopuolella.
- Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, koska hiomaväline saattaa osua työkalun omaan virtajohtoon. Jännitteisen johdon vaurioittaminen voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.
- Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät koneen hallinnan, verkkojohto voi katketa tai tarttua kiinni ja kätesi tai käsivartesi saattaa osua pyörivään vaihtotyökaluun.
- Älä laske sähkötyökalua käsistäsi, ennen kuin se on täydellisesti pysähtynyt. Pyörivä vaihtotyökalu saattaa koskettaa laskualustaa, jolloin voit menettää sähkötyökalun hallinnan.
- Älä kanna koskaan käynnissä olevaa sähkötyökalua. Koskettaessaan vahingossa vaihtotyökalua vaatteet voivat tarttua siihen kiinni ja vaihtotyökalu saattaa porautua käyttäjän kehoon.
■ Puhdista säännöllisesti sähkötyökalun tuuletusaukot. Moottorin puhallin imee pölyä koteloon, ja jos metallipölyä kerääntyy runsaasti, seurauksena voi olla sähköisiä vaaratilanteita.
- Älä käytä sähkötyökalua palavien materiaalien lähellä. Tällaiset aineet voivat syttyä palamaan kipinöiden vaikutuksesta.
- Älä käytä vaihtotyökaluja, joiden käyttö vaatii nestemäisiä jäähdytysmenetelmiä. Veden tai jonkin muun nestemäisen jäähdytysaineen käyttö voi aiheuttaa sähköiskun.
Takapotku ja siihen liittyvät turvallisu- usohjeet
Takapotku on koneen äkillinen reaktio, jonka aiheuttaa vaihtotyökalun, kuten hiomalaikan, hiomalautasen, teräsharjan tms. kiinnitakertuminen tai -juuttuminen. Takertuessaan kiinni tai jumittuessaan pyörivä sähkötyökalu pysähtyy äkillisesti. Tällöin hallitsematon sähkötyökalu sinkou-tuu kiinnitarttumiskohdasta vaihtotyökalun pyörimissuunnan vastaiseen suuntaan. Jos esim. hiomalaikka tarttuu kiinni tai jumittuu työkappaleeseen, niin hiomalaikan reuna, joka painautuu työkappaleeseen, voi juuttua kiinni, jolloin hiomalaikka irtoaa tai aiheuttaa takapotkun. Hiomalaikka liikkuu silloin koneen käyttäjää kohti tai poispäin käyttäjästä riippuen laikan pyörimissuunnasta kiinnijuuttumiskohdassa.
Tällöin hiomalaikat saattavat myös murtua. Takapotkun aiheuttaa sähkötyökalun väärinkäyttö tai käyttö väärään käyttötarkoitukseen. Takapotku voidaan estää sopivin varotoimenpitein, kuten seuraavissa ohjeissa neuvotaan.
- Pidä sähkötyökalusta kiinni tukevalla otteella ja pidä kehosi ja käsivartesi sellaisessa asennossa, että pystyt hallitsemaan takapotkun voimat. Mikäli mahdollista, käytä aina lisäkah- vaa, jotta voit hallita mahdollisimman hyvin takapotkun voiman tai reaktiomomentin. Koneen käyttäjä pystyy hallitsemaan takapotkun ja reaktiovoimat noudattamalla sopivia varotoimenpiteitä.
- Älä vie koskaan kättä pyörivän vaihtotyökalun lähelle. Vaihtotyökalu voi luiskahtaa käden päälle takapotkun sattuessa.
- Varo asettumasta alueelle, jonne sähkötyökalu liikkuu takapotkun sattuessa. Takapotku pakottaa sähkötyökalun vastakkaiseen suuntaan kuin hioma-laikan liike jumittumiskohdassa.
■ Työskentele erittäin varovasti kulmien, terävien reunojen tms. alueella. Estä vaihtotyökalun ponnahtaminen takaisin työstettävästä kohteesta ja kiinnijuuttuminen. Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reu-noissa tai saadessaan kimmokkeen. Tämä aiheuttaa takapotkun tai kone riistäytyy hallinnasta.
- Älä käytä ketju- tai hammastettua sahanterää. Tällaiset vaihtotyökalut aiheuttavat usein takapotkun tai sähkötyökalun hallinnan menettämisen.
Erityiset hiekkapaperihiontaa koskevat turvallisuusohjeet
- Älä käytä liian suuria hiomakiekkoja, vaan noudata valmistajan antamia hiomakiekkojen kokotietoja. Hiomakiekot, jotka ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa loukkaantumisia sekä johtaa hiomakiekon kiinnijuuttumiseen, repeytymiseen tai takapotkuun.
Erityiset kiillottamista koskevat turvallisuusohjeet
■ Varmista, ettei kiillotushupussa ei olla irtonaisia osia, erityisesti kiinnitysnau-
hoja. Piilota tai lyhennä kiinnitysnauhat. Irtonaiset, pyörivät kiinnitysnauhat voivat tarttua sormiin tai työkappaleeseen.
Erityiset teräsharjoilla työskentelyä koskevat turvallisuusohjeet
■ Huomioi, että teräsharjasta irtoaa langan kappaleita myös normaalikäytössä. Vältä liian voimakasta painamista, jotta teräslangat eivät ylikuormitu. Ympäriinsä sinkoutuvat langan kappa- leet voivat tunkeutua helposti ohuen vaatteen ja/tai ihon läpi.
- Jos suositellaan suojuksen käyttöä, varmista että suojus ja teräsharja eivät kosketa toisiaan.
Lautas- ja kuppiharjojen halkaisija saattaa suurentua liika painamisen ja keskipakovoimien vaikutuksesta.
Hiomarullatyökalulaitteella varustettuja sähkötyökaluja koskevat turvallisuusohjeet
VAROITUS!
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laimin- lyönti saattaa johtaa sähköiskuun, tulipa- loon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.
- Käytä sähkötyökalua vain kuivahiontaan. Jos sähkölaitteeseen pääsee vettä, sähköiskun riski kasvaa.
- Pidä kiinni koneen eristetyistä kahvaosista, koska hiomanauha saattaa osua liitäntäjohtoon. Jännitteisen johdon vaurioituessa myös koneen metalliosat voivat tulla jännitteisiksi ja aiheuttaa sähköiskun.
- Älä käytä sähkötyökalua, jos sen liitäntäkaapeli on vioittunut. Älä koske vialliseen kaapeliin, vaan irrota verk-kopistotulppa pistorasiasta, jos kaapeli vioittuu käytön aikana. Vialliset kaapelit lisäävät sähköiskun riskiä.
- Käytä sähkötyökalua vain kuivahiontaan. Jos sähkölaitteeseen pääsee vettä, sähköiskun riski kasvaa.
- Ohjaa sähkötyökalua käytön aikana molemmin käsin. Käsikahvan tulee olla kiinnitettynä! Käynnistä kone vasta sitten, kun pidät molemmilla käsillä siitä kunnolla kiinni.
- Pidä kädet poissa pyörivästä hiomanauhasta. Varo, sormet voivat jäädä puristuksiin ja loukkaantua ohjausrullien alueella. Koneen toimintaperiaatteen ja joustavuuden vuoksi näitä vaarakohtia ei voida suojata täydellisesti.
■ Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille. Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita.
– Huolehdi hyvästä ilmanvaihdosta työpaikalla!
– Mikäli mahdollista, käytä erillistä pölynpoistojärjestelmää.
– P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.
- Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).
- Älä hio tai katkaise kevytmetalleja, joiden magnesiumipitoisuus on yli 80%. Tulipalon vaara!
■ Liitä koneet, joita käytetään ulkona tai jotka altistuvat työssä metallipöylle, verkkovirtaan vikavirta-suojakytkimen kautta (laukaisuvirta enintään 30 mA). Älä käytä kuluneita, repeytyneitä tai pahasti tukkeutuneita hiomanauhoja. Vioittunut hiomanauha voi katketa, sinkoutua irti koneesta ja aiheuttaa loukkaantumisia.
■ Tarkista ennen käyttöä, että hiomalaikat ovat kunnolla paikoillaan ja oikein kiinnitetty. Käynnistä kone sitä kuormittamatta 30 sekunniksi! - Keskeytä koekäyttö heti, jos esiintyy voimakasta tärinää tai jos havaitset muita vikoja. Tarkista kone ja katso, mistä häiriö johtuu.
- Varo kuormittamasta sähkötyökalua niin voimakkaasti, että se pysähtyy tai että hiomanauha alkaa luistaa.
■ Kytke sähkötyökalu pois päältä ja odota, että se on pysähtynyt, ennen kuin lasket sen käsistäsi. -
Älä kiinnitä sähkötyökalua ruuvipenkkiin.
■ Huolehdi, että verkkojohto on aina sähkötyökalusta taaksepäin. -
Kiinnitä työkappale, jollei sitä ole kiinnitetty tai se ei pysy kunnolla paikallaan oman painonsa avulla.
■ Säilytä ja käsittele hiomalaikkoja valmistajan ohjeiden mukaisesti. - Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa käyttötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.
Nauhahiomatyökalulaitteella varustettua sähkötyökalua koskevat turvallisuusohjeet
VAROITUS!
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laimin- lyönti saattaa johtaa sähköiskuun, tulipa- loon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.
- Pidä kiinni koneen eristetyistä kahvaosista, koska hiomanauha saattaa osua liitäntäjohtoon. Jännitteisen johdon vaurioituessa myös koneen metalliosat voivat tulla jännitteisiksi ja aiheuttaa sähköiskun.
- Älä käytä sähkötyökalua, jos sen liitäntäkaapeli on vioittunut. Älä koske vialliseen kaapeliin, vaan irrota verkkopistotulppa pistorasiasta, jos kaapeli vioittuu käytön aikana. Vialliset kaapelit lisäävät sähköiskun riskiä.
- Käytä sähkötyökalua vain kuivahiontaan. Jos sähkölaitteeseen pääsee vettä, sähköiskun riski kasvaa.
- Ohjaa sähkötyökalua käytön aikana molemmin käsin. Käsikahvan tulee olla kiinnitettynä! Käynnistä kone vasta sitten, kun pidät molemmilla käsillä siitä kunnolla kiinni.
- Pidä kädet poissa pyörivästä hiomanauhasta. Varo, sormet voivat jäädä puristuksiin ja loukkaantua ohjausrullien alueella. Koneen toimintaperiaatteen ja joustavuuden vuoksi näitä vaarakohtia ei voida suojata täydellisesti.
■ Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille. Pölyjen hengittäminen
tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita.
– Huolehdi hyvästä ilmanvaihdosta työpaikalla!
– Mikäli mahdollista, käytä erillistä pölynpoistojärjestelmää.
– P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.
- Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).
- Älä hio tai katkaise kevytmetalleja, joiden magnesiumipitoisuus on yli 80%. Tulipalon vaara!
■ Liitä koneet, joita käytetään ulkona tai jotka altistuvat työssä metallipöylle, verkkovirtaan vikavirta-suojakytkimen kautta (laukaisuvirta enintään 30 mA). Älä käytä kuluneita, repeytyneitä tai pahasti tukkeutuneita hiomanauhoja. Vioittunut hiomanauha voi katketa, sinkoutua irti koneesta ja aiheuttaa loukkaantumisia.
■ Tarkista ennen käyttöä, että hiomalaikat ovat kunnolla paikoillaan ja oikein kiinnitetty. Käynnistä kone sitä kuormittamatta 30 sekunniksi! - Keskeytä koekäyttö heti, jos esiintyy voimakasta tärinää tai jos havaitset muita vikoja. Tarkista kone ja katso, mistä häiriö johtuu.
- Älä kuormita sähkötyökalua niin voimakkaasti, että se pysähtyy tai että hiomanauha alkaa luistaa.
■ Kytke sähkötyökalu pois päältä ja odota, että se on pysähtynyt, ennen kuin lasket sen käsistäsi.
■ Älä kiinnitä sähkötyökalua ruuvipenkkiin.
■ Huolehdi, että verkkojohto on aina sähkötyökalusta taaksepäin. - Kiinnitä työkappale, jollei sitä ole kiinnitetty tai se ei pysy kunnolla paikallaan oman painonsa avulla.
■ Säilytä ja käsittele hiomalaikkoja valmistajan ohjeiden mukaisesti. - Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa käyttötyökalu voi osua pilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.
Muita turvallisuusohjeita
■ Käytä vain ulkokäyttöön hyväksyttyä jatkojohtoa.
Käytä nauhahiomakoneen merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon.
■ Nimellisjännitteen ja jännitetietojen pitää vastata tyyppikilven tietoja.
Melu ja tärinä
OHJE
Katso A-painotettu melutaso ja tärinän kokonaisarvot taulukosta »Tekniset tiedot«. Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.
VARO!
Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.
OHJE
Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 / EN 62841 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltis-tuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tsoa sähkötyökalun pääasiallisessa käyttötarkoituksessa. Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi. Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi. Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.
VARO!
Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.
Tekniset tiedot
| Konetyyppi | PienahitsihiomakoneBME18.0-EC +LK 152 | HiomarullahiomakoneBME18.0-EC +BR 50 | Satinointityökalu BME18.0-EC +BS 50 | NauhahiomakoneBME18.0-EC +BF 140 | |
| Tilausyhdistelmä | Peruskone | BME 18.0-EC | |||
| Työkalu-laite | LK 152 BR | 50 | BS 50 BF | 140 | |
| Nimellisjännite V 18 | |||||
| Akku | Ah | AP 18.0/2,5AP 18.0/5,0 | |||
| Kierrosluku ilman kuormi-tusta | min^-1 | 1 - 21252 - 29903 - 38504 - 4700 | 1 - 17002 - 23903 - 30804 - 3760 | ||
| Työkaluistukka mm M14 - | 19 | - | |||
| Työkalun max. ∅ mm 152 - | 125 - | ||||
| Työkalun max. leveys mm 6 - | 50 | - | |||
| Nauhan mitat(pituus x leveys) | mm - 533 x | 4-30 - 533 x | 4-9 | ||
| Nauhanopeus | m/s | - | 1 - 3,52 - 5,03 - 6,44 - 7,8 | - | 1 - 3,52 - 5,03 - 6,44 - 7,8 |
| Paino EPTA-menetelmän 1/2003 mukaan | |||||
| Paino ilman akkua kg | 2,9 | 2,7 | 2,3 | 2,6 | |
| Akun painoAP 18.0/2,5AP 18.0/5,0 | kgkg | 0,420,72 | |||
| A-painotettu melutaso standardin EN 60745 / EN 62841 mukaan (ks. "Melu ja tärinä"): | |||||
| Äänenpainetaso L_pA | dB(A) | 79 75 75 | 75 | ||
| Äänitehotaso L_WA | dB(A) | 90 | 86 | 86 | 86 |
| Epävarmuus K | db | 3 | |||
| Tärinän kokonaisarvo standardin EN 60745 / EN 62841 mukaan (ks. "Melu ja tärinä"): | |||||
| Tärinäarvo a_h satinoita-essa metallipintoja | m/s^2 | - | - | 3,5 | - |
| Tärinäarvo a_h hiottaessa metalliputkia/-pintoja | m/s^2 | < 2,5 | - | < 2,5 | |
| Epävarmuus K | m/s^2 | 1,5 | |||
Kuva koneesta
Moottoriyksikkö BME 18.0-EC
1 Vaihteistopää
2 Työkalulaitteiden pikakiinnitys
3 Käynnistyskytkin
Koneen käynnistämiseen ja pysäyttämiseen.
Lukitusasento pitempää työjaksoa varten.
4 Kierrosluvun säätö
+/- toiminto, 4 pykälää
5 Akkukuilu
6 Tyyppikilpi *)
Nauhahiomatyökalulaite BF 140
7 Painorulla ja hiomavarsi
8 Kiinnitysruuvi/säätöruuvi hiomanauhan kulun säätöön
9 Hiomavarren kiinnitysruuvit
10 Epäkeskoruuvi
11 Hiomatyökalulaitteen kiinnitysruuvi
12 Pikakiinnityksen lukituksen avausvipu
13 Kotelonkansi
14 Kuusiokantamutteri
15 Käsikahva
16 Kuusiokoloavain
Pienahitsihiomatyökalulaite LK 152
17 FixTec-pikakiinnitysmutteri
18 Muotoilukivi
19 Kiinnitysvipu
20 Hiomavarsi
21 Hiomalaikka
Satinointityökalulaite BS 50
22 Suojus ja käsikahva
23 Työkaluistukka
24 Reunaohjain
25 Reunaohjaimen ja työkalulaitteen
kiinnitysruuvi
Akut
26 Litiumioniakku (2,5 Ah tai 5,0 Ah)
27 Akun lukituksen vapautuspainike
28 Akun tilanäyttö
Hiomarullatyökalulaite BR 50
29 Pikakiinnityksen kiristysvipu
30 Suojus
31 Vetorulla ja välilevyt
32 Kuusiokoloavain
33 Ohjausrulla ja välilevyt
34 Käsikahva
35 Varsi
Jousitettu, hiomanauhan kiristämiseen.
*) ei kuvassa
Käyttöohjeet
VAROITUS!
Irrota akku aina ennen sähkötyökaluun kohdistuvien töiden suorittamista.
Ennen käyttöönottoa
Ota moottoriyksikkö ja työkalulaitteet pois pakkauksesta ja tarkasta, ettei toimituksesta puutu mitään ja ettei kuljetusvaurioita ole syntynyt.
OHJE
Äkut eivät ole toimitushetkellä täyteen ladattuja. Lataa akku täyteen ennen ensimmäistä käyttökertaa. Sitä varten ks. latauslaitteen käyttöohje.
Akun kiinnitys/vaihto


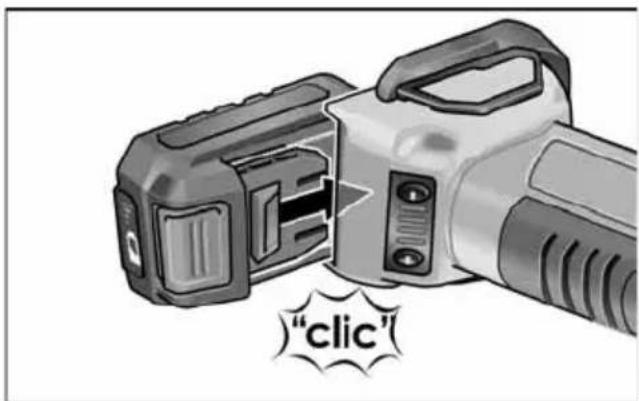

"clic"■ Työnnä ladattu akku sähkötyökaluun kunnolla lukitukseen saakka.
VARO!
Kun akku ei ole käytössä, suojaa sen navat. Irralliset metallikappaleet voivat oikosulkea navat, jolloin syntyy räjähdys- ja tulipalovaara!

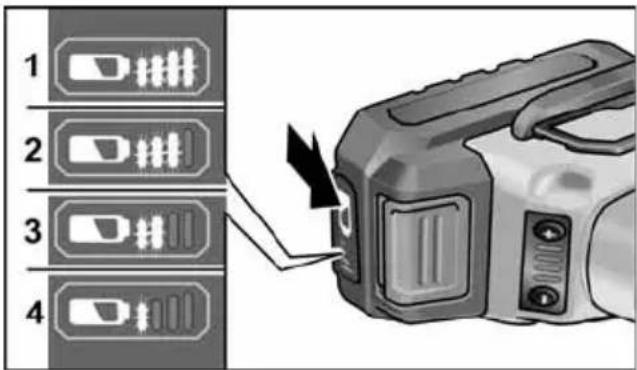

Akun varaustila
■ Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED-merkkivaloista.


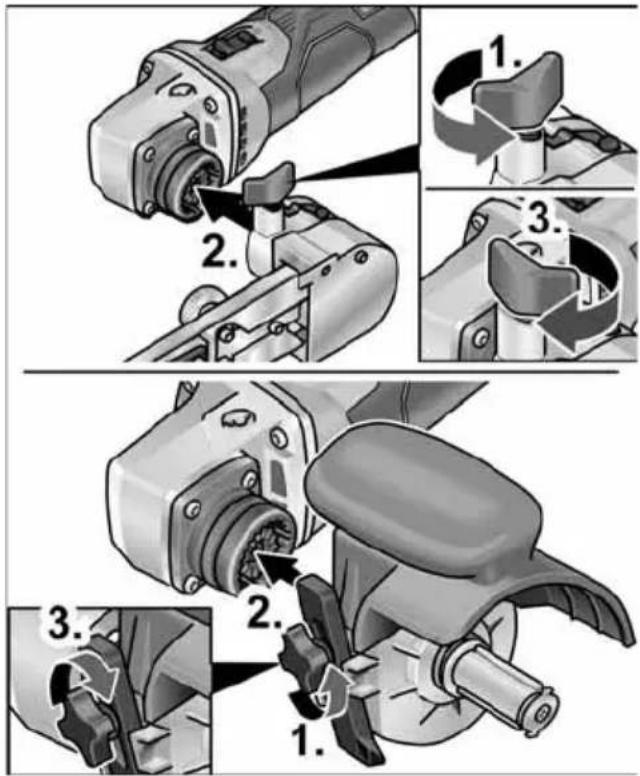

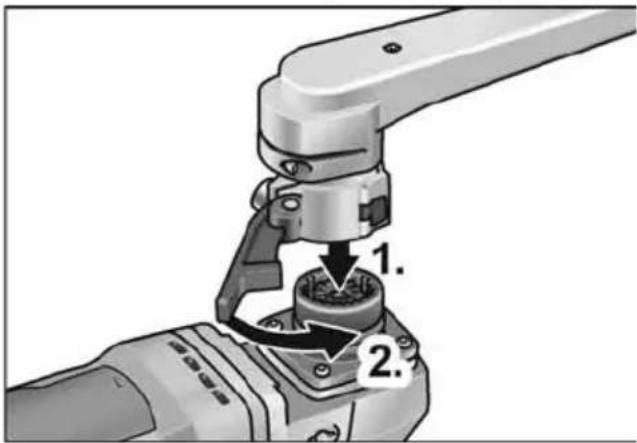

Työkalulaitteiden kiinnitys
■ Aseta työkalulaite tasaiselle työtasolle siten, että pikakiinnitys osoittaa ylöspäin.
■ Käännä kiinnitysvipu (2.) kiinni.
■ Käännä työkalulaitteen kiinnitysvipu auki (1.).
■ Aseta moottoriyksikkö haluamaasi asentoon työkalulaitteeseen nähden ja paina alaspäin, kunnes kuulet lukittumisen (2.).
■ Käännä kiinnitysvipu (3.) kiinni.
i OHJE Jos työkalulaite ei kuultavasti lukitu paikalleen, kierrä työkaluistukkaa tai työkalulaitteen käyttörullaa hieman, jotta kytkin pystyy tarttumaan.
■ Avaa kiinnitysruuvi (1.).
■ Aseta moottoriyksikkö pikakiinnitys- kohtaan (2.).
■ Kiristä kiinnitysruuvi takaisin kiinni (3.).

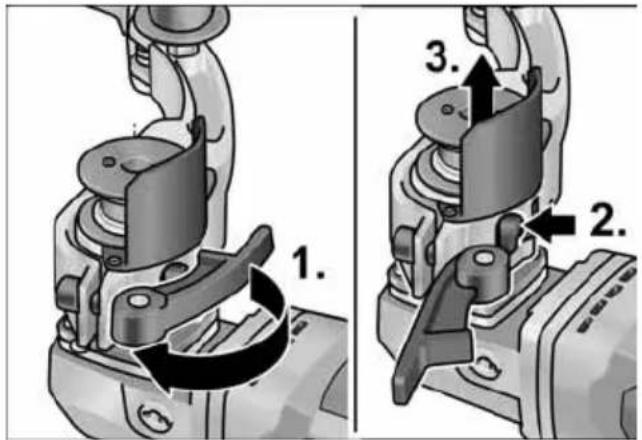

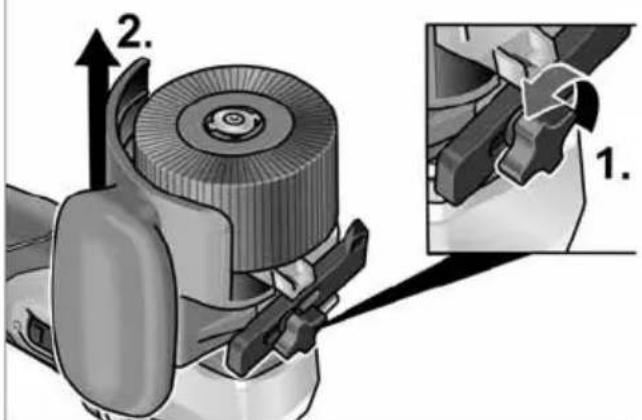

Työkalulaitteiden irrotus


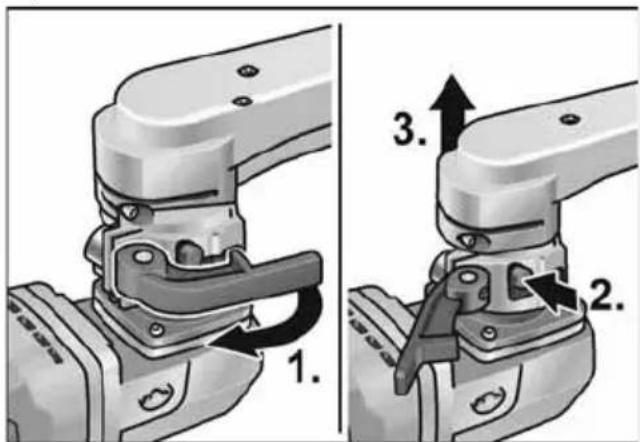

1. 2. 3.■ Käännä työkalulaitteen kiinnitysvipu auki (1.).
■ Paina lukituksen avausvipua ja pidä painettuna (2.).
■ Nosta moottoriyksikkö irti työkalulaitteesta (3.).


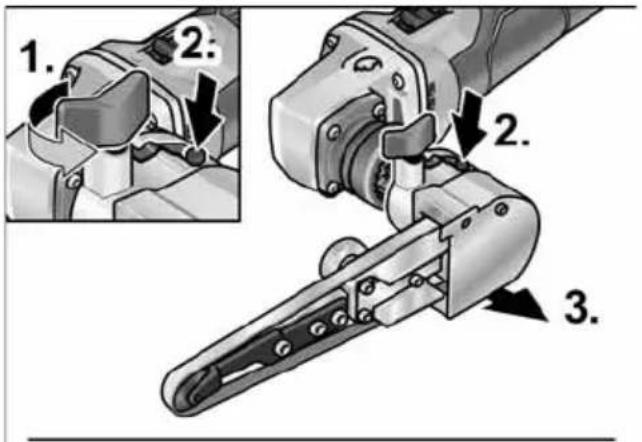

■ Avaa työkalulaitteen kiinnitysruuvi (1.).
■ Paina lukituksen avausvipua ja pidä painettuna (2.).
■ Nosta työkalulaite irti (3.).

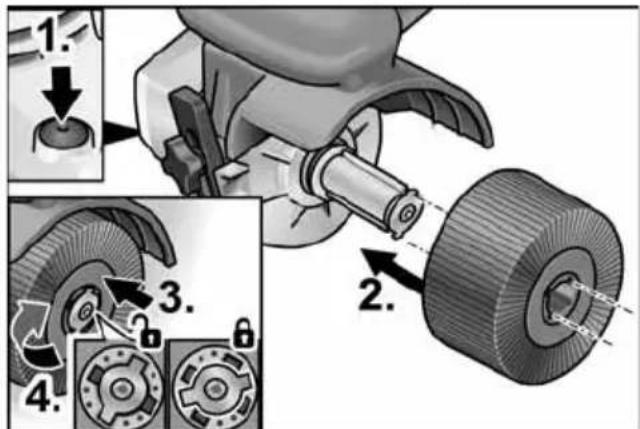

Työkalun kiinnitys
Työkaluistukan ansiosta työkalun vaihtamisessa ei tarvita työkaluja.
■ Paina karalukkoa ja pidä se pohjaan painettuna (1.).
■ Työnnä työkalu tai työkalun pidin työkaluliitokseen (jousen tulee sopiva uraan) (2.).
■ Paina työkalua jousivoimaa vasten alaspäin (3.) ja kierrä myötäpäivään (4.). Työkaluistukka on lukittu.
i OHJE
Työkaluliitoksen leveys on 50 mm. Työkalun leveyden mukaan on kiinnitettävä useampi työkalu tai kompensoitava leveysero säätörenkailla. Esimerkiksi:
| kiillotuspyörö leveys50 mm: | 1 työkalu |
| kangaslaikka leveys10 mm: | 4 työkalua ja sää-törenkaita |
■ Pane pistotulppa pistorasiaan.
Käynnistä sähkötyökalu (ilman lukitustoimintoa) ja anna sen käydä noin 30 sekuntia. Tarkista, ettei ole epätasapainoa tai tärinää.
■ Kytke sähkötyökalu pois päältä.

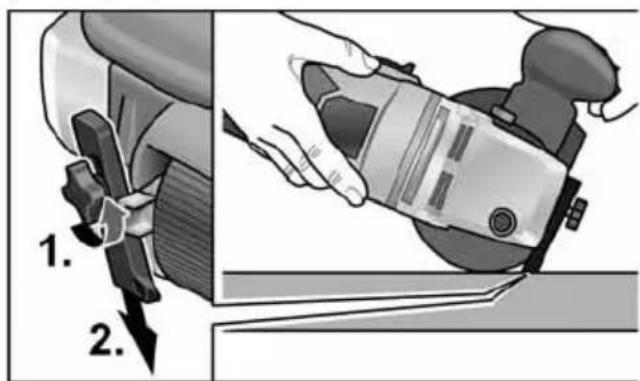

Reunaohjaimen käyttö
Reunaohjain varmistaa sähkötyökalun ohjaamisen tarkasti suoraan erilaisia profiileja työstettäessä.
■ Säädä reunaohjain (2.).
■ Kiristä kiinnitysruuvi takaisin kiinni.
Satinointityökalulaitteen käyttöä koskevia ohjeita
VARO!
Hiomalaikka pyörii vielä jonkin aikaa koneen pysäyttämisen jälkeen.
Tasaisten pintojen viimeistely:
- Pidä sähkötyökalusta kiinni molemmin käsin.

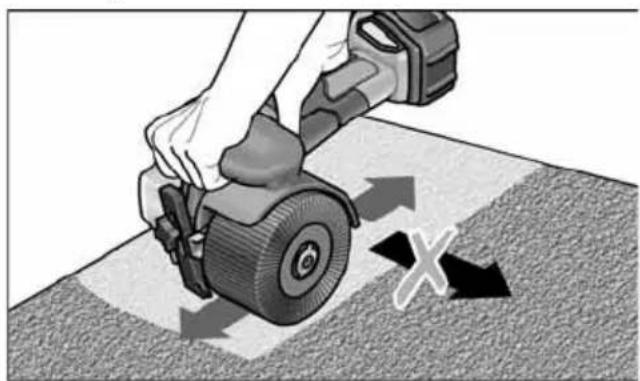

Koristepinnan aikaansaaminen:
■ Aseta sähkötyökalu varovasti käsiteltävälle pinnalle ja liikuta konetta lineaarisesti eteen- ja taaksepäin.

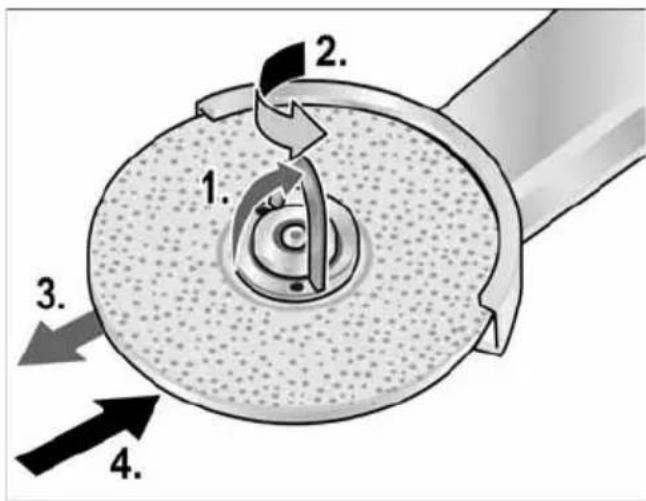

Pienahitsihiomatyökalulaite LK 152 Hiomalaikan vaihto
■ Avaa FixTec-pikakiinnitysmutteri.
■ Avaa pikakiinnitysmutterin lukitsin (1.).
■ Kierrä pikakiinnitysmutteria vastapäivään ja pidä tällöin kiinni hiomalaikasta (2.).
■ Irrota hiomalaikka (3.).
■ Aseta uusi hiomalaikka paikalleen (4.).


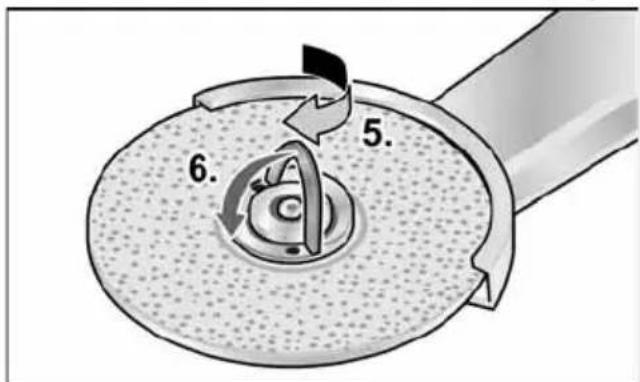

5. 6.■ Kierrä pikakiinnitysmutteri myötäpäivään kiinni (5.) ja sulje lukitsin (6.).

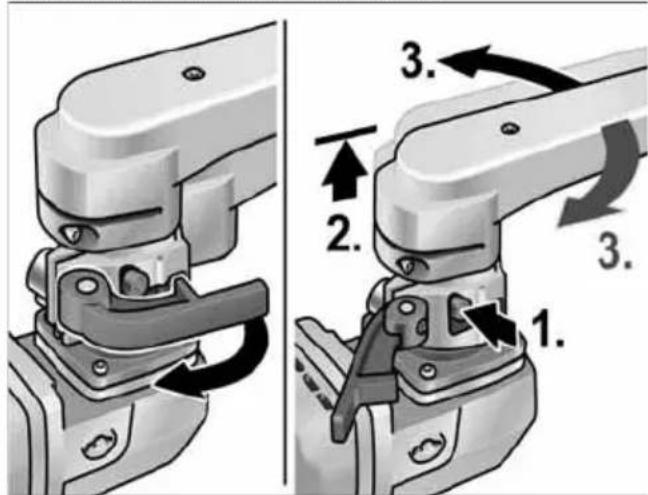

Hiomavarren kääntäminen
Pienahitsihiomatyökalulaitteen käyttöä koskevia ohjeita
VARO!
Pois päältä kytkemisen jälkeen sähkötyökalu pyörii vielä hetken.
- Käytä tätä hiomakonetta etenkin vaikeasti käsiksi päästävien kohteiden hiomiseen, esimerkiksi kaiteiden tiukoissa sisäkulmissa.
■ Aseta hiomalaikka vasten työkappaletta vasta, kun kone on saavuttanut täyden kierroslukunsa.
■ Parhaat hiontatulokset saat liikuttamalla hiomalaikkaa tasaisesti hiottavalla pinnalla.
■ Älä paina liian suurella voimalla.
■ Tarkkojen pyöristysten saamiseksi käytä muotoilukiveä. Esihio hiomalaikka sillä.
■ Pois päältä kytkemisen jälkeen hiomalaikka pyörii vielä hetken.
Hiomarullatyökalulaitte BR 50
VAROITUS!
Irrota akku aina ennen sähkötyökaluun kohdistuvien töiden suorittamista.
Hiomanauhan kiinnitys tai vaihto
VARO!
Varmista, että nauhan pyörimissuunta on oikea! Sen tulee olla sama kuin vaihteistopäähän merkityn nuolen ilmoittama pyörimissuunta.


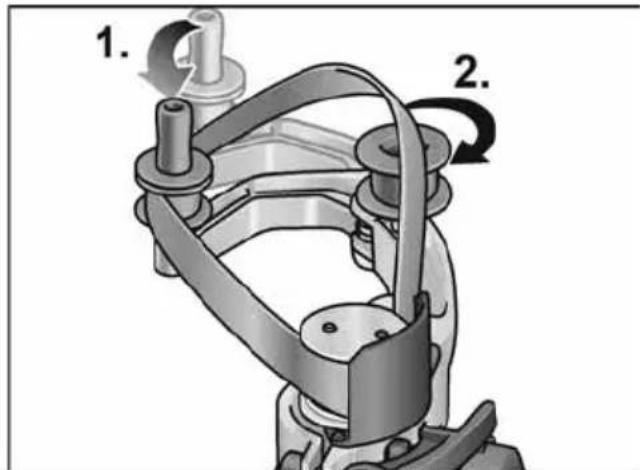

1. 2.■ Irrota akku.
■ Työnnä varsi kumiseen vetorullaan päin ja pidä painettuna (1.).
■ Aseta hiomanauha rullien päälle (2.).
■ Päästä varsi irti.
■ Tarkista, että nauha on kauttaaltaan rullien päällä.
Käsikahvan kiinnitys
Aseta käsikahva kierteessä oikeaan asentoon.

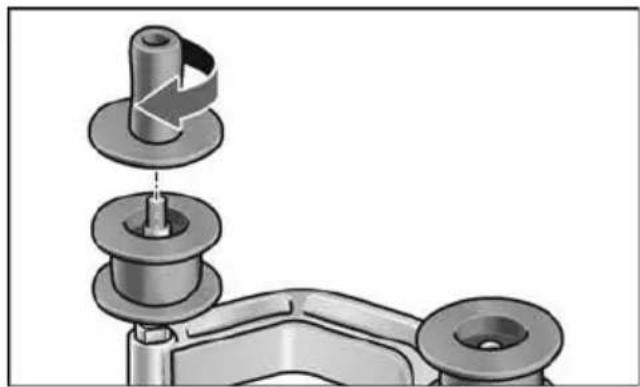

■ Paina karalukkoa ja pidä se pohjaan painettuna (1.).
■ Kierrä vetorulla vastapäivään irti (2.).
■ Aseta uusi vetorulla paikalleen ja kiristä myötäpäivään kiinni.
■ Vapauta karalukko.
Ohjausrulla:
- Avaa ruuvi kuusiokoloavaimella ja vedä ohjausrulla irti (3.).
■ Aseta uusi ohjausrulla paikalleen ja kiristä kiinni.
Hiomarullatyökalulaitteen käyttöä koskevia ohjeita
i OHJE
Hiomatyökalu pyörii vielä jonkin aikaa koneen pysäyttämisen jälkeen.
Nauhahiomakoneesta on hiomalaikkaan verrattuna seuraavia etuja:
– viileä hionta,
– siisti lopputulos ilman naarmuja,
- hyvä poistoteho,
- työskentely erittäin tehokasta ison kosketuskulman ansiosta (riippuu läpimitasta).
Hiominen:
i OHJE
Kun kone on asetettu työkappaletta vasten, tarkista ennen koneen käynnistämistä, että nauha on kauttaaltaan rullien päällä.
– Putkien työstö tapahtuu rullien 31 ja 33 välissä.
– Kosketuskulmaa ja poistotehoa voidaan vaihdella puristuspainetta muuttamalla.
- Mitä pienempi putken halkaisija on, sitä suurempi on mahdollinen kosketuskulma. Suurin mahdollinen 270°.
Suojakäsittely:
Monet valmistajat suosittelevat valmiiden pintojen suojakäsittelyä suojaspraylla (katso Flex-tarvikkeet ruostumattomalle teräkselle). Lisätietoja valmistajan tuotteista löytyy osoitteesta www.flex-tools.com.
Nauhahiomatyökalulaite BF 140
VAROITUS!
Irrota akku aina ennen sähkötyökaluun kohdistuvien töiden suorittamista.

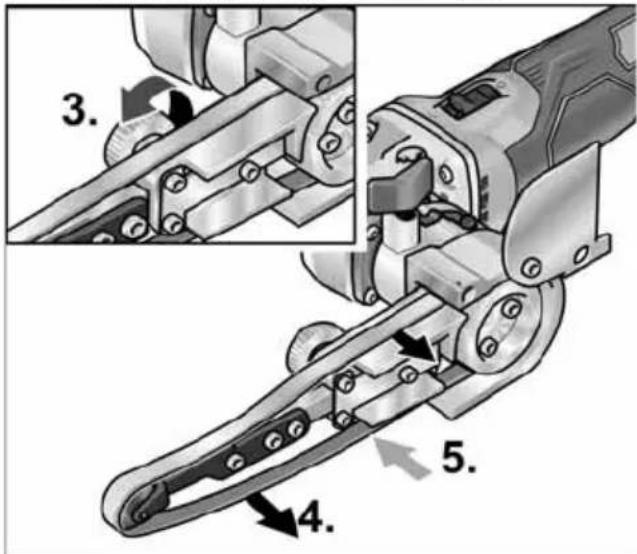

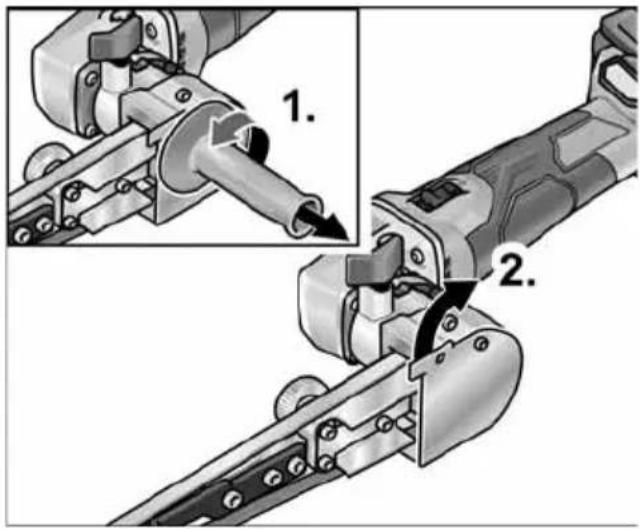

Hiomanauhan kiinnitys tai vaihto
- Irrota akku.
■ Irrota käsikahva (1.).
■ Käännä rungonsuoja sivuun (2.).
■ Löysää hiomanauha epäkeskoruuvia kääntämällä (3.).
■ Poista hiomanauha (4.) (valinnaisesti).
■ Aseta uusi hiomanauha paikalleen keskelle hiomavartta (5.).
- Kiristä hiomanauha epäkeskoruuvia kääntämällä.
■ Käännä rungonsuoja takaisin paikalleen.
VARO!
Värmista, että nauhan pyörimissuunta on oikea! Sen tulee olla sama kuin vaihteistopäähän merkityn nuolen ilmoittama pyörimissuunta.

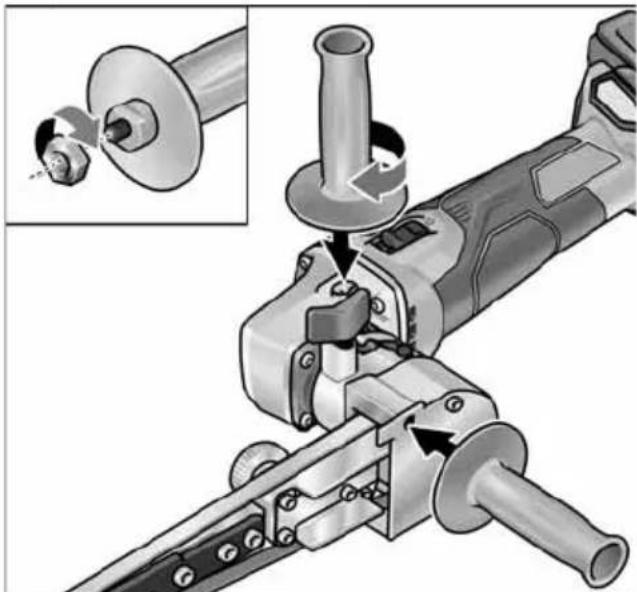

Käsikahvan kiinnitys
■ Kiinnitä lisäkahva asentoon 1 tai 2.

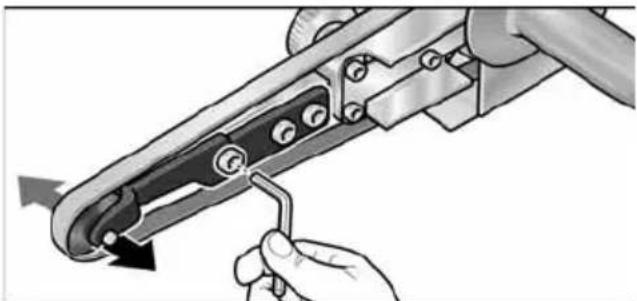

Nauhankulun säätö
■ Säädä nauhankulku hiomavarren etummaisesta ruuvista. Tee säätö nauhan pyöriessä niin, että nauha kulkee keskellä puristusrullan päällä.

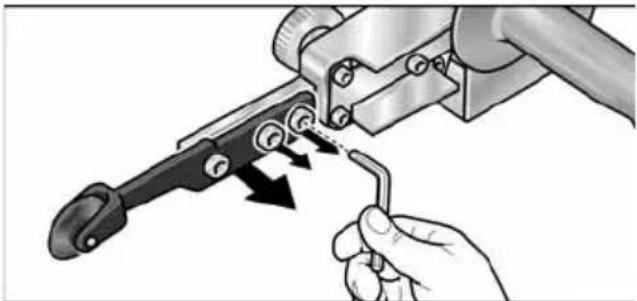

Hiomavarren vaihto
■ Avaa kolme kiinnitysruuvia hiomavarren vaihtoa varten.
■ Irrota hiomavarsi.
■ Kiinnitä uusi hiomavarsi kolmella ruuvilla.
Työohjeita
i OHJE
Pysäyttämisen jälkeen sähkötyökalu on vielä jonkin aikaa käynnissä.
Hiominen


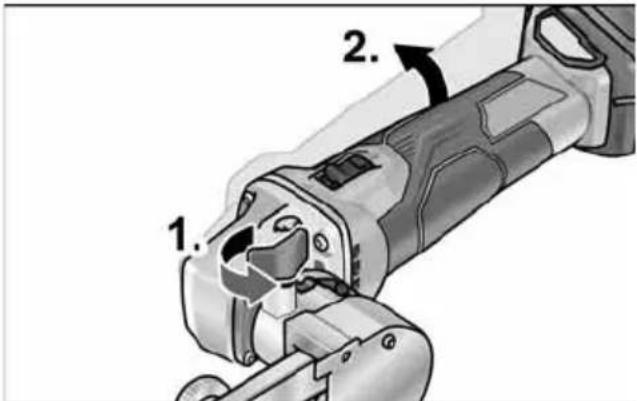

1. 2.■ Voit kääntää lukitusruuvin avaamisen jälkeen (1.) kääntövartta jopa 140° (2.). Tällöin ulotut nauhaviilalla myös vaikeapääsyisiin paikkoihin, esim. putkien sisäpinnoille.
■ Poistoteho vaihtelee kosketuspaineen mukaan. Muista painaa aina tasaisesti työstettävää pintaa vasten, vältä painamasta liikaa. Hiomanauha saattaa luiskahtaa pois rullalta liikaa painettaessa.

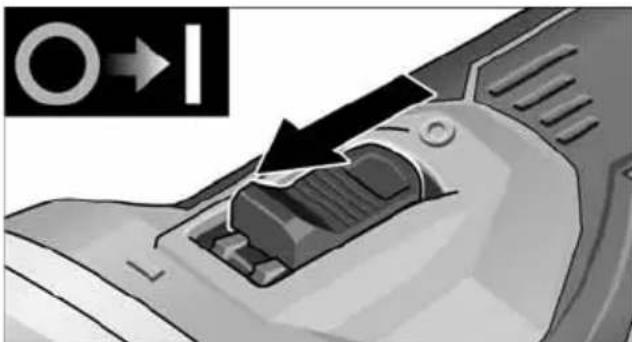

Käynnistys ja pysäytys Lyhytaikainen käyttö ilman lukitustoimintoa
■ Työnnä käynnistyskytkin eteen ja pidä siitä kiinni.
■ Pysäytä kone vapauttamalla käynnistyskytkin.

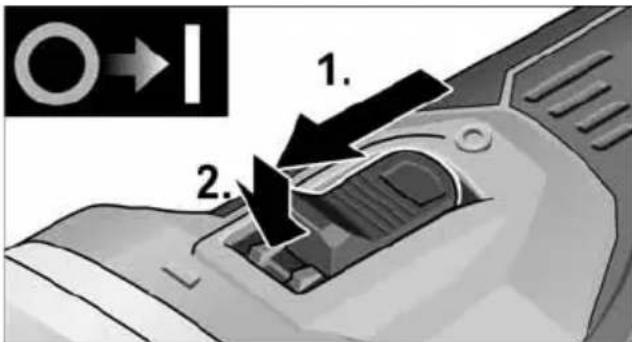

Pitempi työjakso lukitustoiminnolla


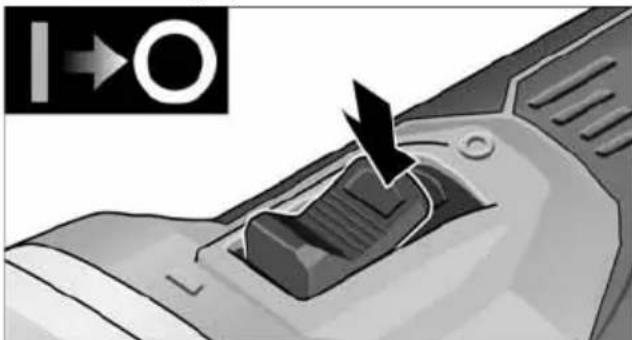

■ Pysäytys: avaa lukitus painamalla käynnistyskytkimen takaosasta.
i OHJE Päälle kytketty kone ei käynnisty uudelleen sähkökatkon jälkeen.
Kierrosluvun valinta
■ Työskentelynopeuden säätämiseksi paina kierrosluvun säädön painiketta. Valittu nopeus säilyy muistissa myös pois päältä kytkettäessä.
■ Paina katkaisinta varovasti, kun nostat sähkötyökalun kierrosluvun esivalittuun kierroslukuun.
VAROITUS!
Työkalun vaurioituminen aiheuttaa loukkaantumisvaaran. Käytä työkalua sen käyttötarkoituksen mukaisesti.
i OHJE
- Ylikuormitussuoja: kytkee koneen pois päältä ylikuormitustilanteessa.
- Lämpötilavalvonta: kone kytkeytyy pois päältä ylikuumentumisen uhatessa.
Huolto ja hoito
VAROITUS!
Irrota akku aina ennen sähkötyökaluun kohdistuvien töiden suorittamista.
Puhdistus
VAROITUS!
Metalleja työstettäessä saattaa äärimmäisissä käyttöolosuhteissa koneen rungon sisälle kerääntyä sähköä johtavaa pölyä. Suojaeristys heikkenee! Käytä konetta vain vikavirta-suojakytkimen kanssa (laukaisuvirta 30 mA).
■ Puhdista kone ja jäähdytysilma-aukot säännöllisin välein.
Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta.
■ Puhdista koneen kotelon sisätila ja moottori säännöllisin välein kuivalla paineilmalla puhaltaen.
■ Puhdista pölysuodatin säännöllisin välein.
- Irrota pölysuodatin ja puhdista se paineilmalla puhaltaen.
Hiiliharjat
Moottoriyksikkö on varustettu automaattisesti irti kytkeytyvillä hiilillä. Kun hiilet ovat kuluneet kulumisrajamittaan, sähkötyökalu kytkeytyy automaattisesti pois päältä.
i OHJE
Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat. Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.
Takimmaisista ilman sisääntuloaukoista voidaan tarkkailla hilten kipinöintiä käytön aikana. Jos hiilien kipinöinti on voimakasta, kytke kone heti pois päältä. Vie moottori-yksikkö valmistajan valtuuttamaan huoltoliikkeeseen.
Vaihteisto
i OHJE
Alä avaa vaihteistopään ruuveja koneen takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.
Korjaukset
Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

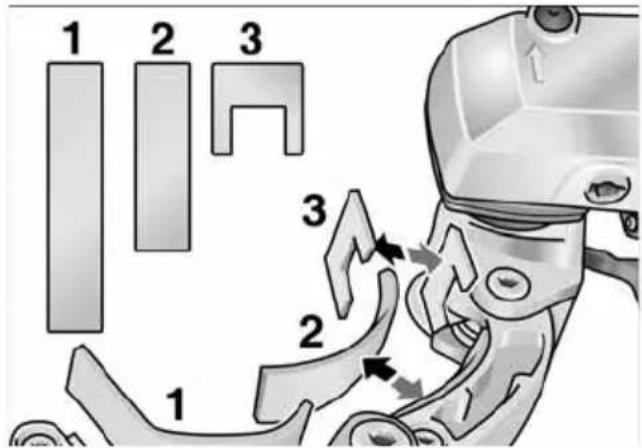

Kulutusosien vaihto
Varaosat ja tarvikkeet
Katso muut lisätarvikkeet, etenkin hiomalai- kat, valmistajan tuote-esitteestä.
Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:
www.flex-tools.com
Kierrätysohjeita
VAROITUS!
Käytetyt sähkötyökalut on ennen hävittämistä tehtävä käyttökelvottomiksi:
- irrottamalla verkkojohto verkkokäyttöisestä sähkötyökalusta, - irrottamalla akku akkukäyttöisestä sähkötyökalusta.
Vain EU-maat Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteeseen!
Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti käytöstä poistetut sähkötyökalut on kerättävä erikseen ja toimittava asianmukaiseen hyötykäyttöpisteeseen.
Raaka-aineet uusiokäyttöön jätteenä hävittämisen sijasta.
Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.
VAROITUS!
Alä heitä akkuja/paristoja talousjätteisiin, tuleen tai veteen. Älä avaa käytöstä poistettuja akkuja.
Vain EU-maat: direktiivin 2006/66/EU mukaisesti vialliset tai loppuun käytetyt akut/paristot on toimitettava kierrätykseen.
OHJE
Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!
C ∈ -Vaatimustenmukaisuus
Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:
EN 60745 / EN 62841 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti.
Teknisestä dokumentaatiosta vastaa:
Vastuun poissulkeminen
Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.
Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.
Περιεχόμενα
17 FixTec-kiirkinnitusmutter
18 Profileerimiskivi
19 Kinnitushoob
20 Lihvhaar
21 Lihvketas
Satineerimise lisaseadis BS 50
22 Käepidemega kaitsekate
23 Tööriistakinnitus
24 Paralleelpiirik
25 Paralleelpiiriku ja lisaseadise kinnituskruvi
Akud
■ Vabastage paralleeelpiiriku lukustuspolt (1.).
■ Kohandage paralleelpiirik (2.).
■ Kinnitage uuesti lukustuspolt.
