BEDIENUNGSANLEITUNG OSE 802 Flex

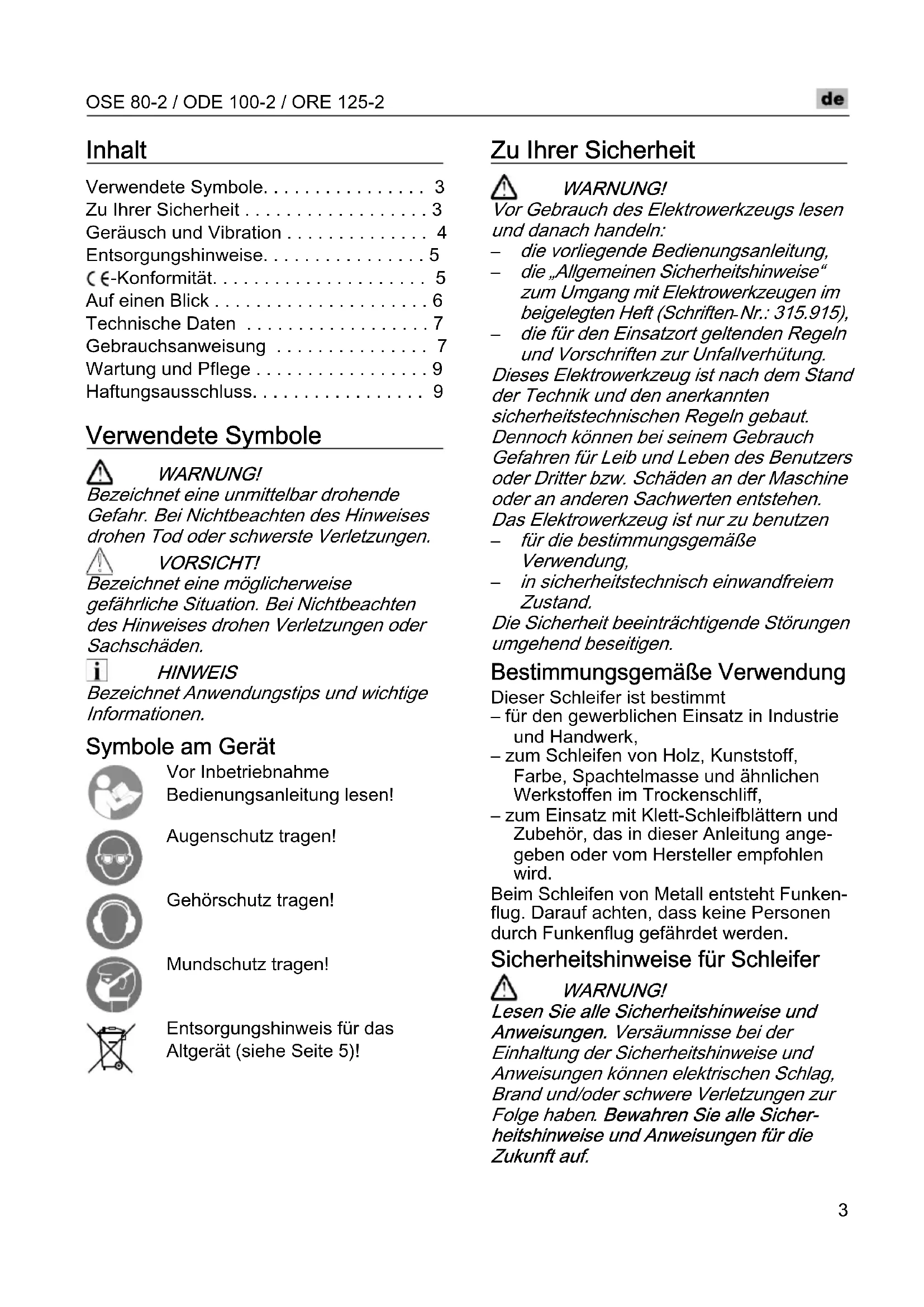

• Inhalt Verwendete Symbole p. 3
• Zu Ihrer Sicherheit p. 3
• Geräusch und Vibration p. 4
• Entsorgungshinweise p. 5
• -Konformität p. 5
• Auf einen Blick p. 6
• Technische Daten p. 7
• Gebrauchsanweisung p. 7
• Wartung und Pflege p. 9
• Haftungsausschluss Verwendete Symbole WARNUNG! Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen. VORSICHT! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden. HINWEIS Bezeichnet Anwendungstips und wichtige Informationen. Symbole am Gerät Vor Inbetriebnahme Bedienungsanleitung lesen! Augenschutz tragen! Gehörschutz tragen! Mundschutz tragen! Entsorgungshinweis für das Altgerät (siehe Seite 5)! Zu Ihrer Sicherheit WARNUNG! Vor Gebrauch des Elektrowerkzeugs lesen und danach handeln: p. 9

die vorliegende Bedienungsanleitung,

die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften

die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung. Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Das Elektrowerkzeug ist nur zu benutzen

für die bestimmungsgemäße Verwendung,

in sicherheitstechnisch einwandfreiem Zustand. Die Sicherheit beeinträchtigende Störungen umgehend beseitigen. Bestimmungsgemäße Verwendung Dieser Schleifer ist bestimmt – für den gewerblichen Einsatz in Industrie und Handwerk, – zum Schleifen von Holz, Kunststoff, Farbe, Spachtelmasse und ähnlichen Werkstoffen im Trockenschliff, – zum Einsatz mit Klett-Schleifblättern und Zubehör, das in dieser Anleitung ange- geben oder vom Hersteller empfohlen wird. Beim Schleifen von Metall entsteht Funken- flug. Darauf achten, dass keine Personen durch Funkenflug gefährdet werden. Sicherheitshinweise für Schleifer WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben . Bewahren Sie alle Sicher- heitshinweise und Anweisungen für die Zukunft auf.OSE 80-2 / ODE 100-2 / ORE 125-2

Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausen stets den Staubbehälter. Schleifstaub im Staubsack, Microfilter, Papiersack (oder im Filtersack bzw. Filter des Staubsaugers) kann sich unter ungünstigen Bedingungen, wie Funkenflug beim Schleifen von Metallen, selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethanresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist. Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Freigesetzte Stäube von Materialien wie bleihaltige Anstriche, einige Holzarten, Mineralien und Metall können eine Gefährdung der Bedienperson oder in der Nähe befindlicher Personen darstellen. Einatmen oder Berühren dieser Stäube können zu Atemwegs- erkrankungen und/oder allergischen Reaktionen führen. – Für gute Belüftung des Arbeitsplatzes sorgen! – Wenn möglich, externe Staub- absaugung verwenden. – Es wird die Verwendung einer Atemschutzmaske mit Filterklasse P2 empfohlen. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.

Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest).

Niemals Leichtmetalle schleifen oder trennen, deren Magnesiumgehalt größer als 80% ist. Brandgefahr!

Vor dem Gebrauch die richtige Montage und Befestigung der Schleifwerkzeuge überprüfen. Gerät ohne Belastung für 30 Sekunden einschalten!

Probelauf sofort unterbrechen, wenn erhebliche Vibrationen auftreten oder andere Schäden festgestellt werden. Maschine überprüfen, um die Ursache dafür festzustellen.

Vor dem Ablegen Elektrowerkzeug ausschalten und auslaufen lassen.

Elektrowerkzeug nicht in einem Schraubstock festspannen.

Netzkabel immer nach hinten vom Elektrowerkzeug wegführen. Weitere Sicherheitshinweise

Nur für den Außenbereich zugelassene Verlängerungskabel verwenden.

Zur Kennzeichnung des Gerätes nur Klebschilder verwenden. Keine Löcher in das Gehäuse bohren.

Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen. Geräusch und Vibration Die Geräusch- und Schwingungswerte wurden entsprechend EN 60745 ermittelt. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schwingungsgesamtwert: Schalldruck

[dB(A)] Schallleistung

Unsicherheit K = 3 dB Emissionswert a

OSE 80-2 2,9 ODE 100-2 3,6 ORE 125-2 3,5 Unsicherheit K = 1,5 m/s

WARNUNG! Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte. HINWEIS Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemes- sen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel reprä- sentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwin- gungs belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. VORSICHT! Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen. Entsorgungshinweise WARNUNG! Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen ver- brauchte Elektrowerkzeuge getrennt gesam- melt und einer umweltgerechten Wiederver- wertung zugeführt werden. HINWEIS Über Entsorgungsmöglichkeiten beim Fachhändler informieren! -Konformität Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG (bis 19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG, 2011/65/EG. Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/MurrOSE 80-2 / ODE 100-2 / ORE 125-2

Auf einen Blick 1 Schalter zum Ein- und Ausschalten 2 Isolierte Griffflächen 3 Netzkabel 4,0 m mit Netzstecker 4Stellrad zum Regeln der Schwingzahl. 5 Absaugstutzen 6 Typenschild (nicht sichtbar) 7 Schleifplatte a) rechteckig (OSE 80-2) b) rund (ORE 125-2) c) dreieckig (ODE 100-2) 8 Mikrofilterbox a) Gehäuse b) Filtereinsatz mit DeckelOSE 80-2 / ODE 100-2 / ORE 125-2

Technische Daten Gebrauchsanweisung WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen. Vor der Inbetriebnahme Elektrowerkzeug auspacken und auf Vollständigkeit der Lieferung und auf evtl. Transportschäden kontrollieren. Schleifblatt auflegen/wechseln Die Schleifplatte verfügt über eine Klett- haftung und ist daher ausschließlich für die Verwendung von Klett-Schleifblättern ausgelegt. Netzstecker ziehen. Verbrauchtes Schleifblatt abziehen (1.). Schleifplatte falls nötig von groben Verunreinigungen befreien. Neues Schleifblatt auflegen (2.). Lochung im Schleifblatt überein- stimmend mit den Lochungen der Schleifplatte anbringen. Das Schleifblatt durch leichten Druck gegen die Schleifplatte mittels Kletthaftung befestigen. Staubabsaugung Das Elektrowerkzeug ausschließlich mit Absaugung verwenden. Dadurch werden hohe Staubbelastungen in der Arbeitsluft und größere Verschmutzungen am Arbeitsplatz verhindert. Der Schleifstaub wird direkt an der Abriebstelle durch die Absaugkanäle in der Schleifplatte abgesaugt. Das Elektrowerkzeug kann mit der integrierten Eigenabsaugung oder einer angeschlossenen Absauganlage eingesetzt werden.

OSE 80-2 ODE 100–2 ORE 125-2

Gerätetyp Exzenterschleifer Spannung V/Hz 230/50 Leistungsaufnahme W 200 Schwingkreisdurchmesser mm 2 Leerlaufdrehzahl min

8000–13000 Leerlaufschwingzahl min

16000–26000 Form der Schleifplatte Rechteck Dreieck Rund Größe der Schleifplatte mm 80x130 100x145 Ø 125 Gewicht (ohne Kabel) kg 1,25 1,20 1,20 Schutzklasse II /OSE 80-2 / ODE 100-2 / ORE 125-2

Eigenabsaugung mit Mikrofilterbox Mikrofilterbox bis zum Anschlag auf den Absaugstutzen schieben. Um eine optimale Staubabsaugung zu gewährleisten, Mikrofilterbox rechtzeitig entleeren! Filterelement regelmäßig reinigen. Mikrofilterbox mit drehenden Bewegungen vom Absaugstutzen ziehen. Deckel abnehmen (Bajonettverschluss) und mit Filterelement herauziehen. Filterelement auf einer festen Unterlage ausklopfen. Lamellen mit einer weichen Bürste reinigen. Gehäuse der Mikrofilterbox entleeren. Mikrofilterbox wieder montieren. Fremdabsaugung mit Absauganlage Absaugschlauch am Absaugstutzen anschließen. Bedienungsanleitung der Absauganlage beachten! Befestigung kontrollieren! Bei Bedarf passenden Adapter benutzen. HINWEIS Um ein Festsaugen des Geräts an der Werkstückoberfläche zu verhindern, die Saugleistung am Sauger entsprechend gering einstellen. Schwingzahlregelung Mit dem Stellrad kann die Schwingzahl auch während des Betriebes von 1 (niedrig) bis 6 (hoch) stufenlos variiert werden. Dadurch kann die Schleifgeschwindigkeit dem jeweiligen Werkstoff und den Arbeits- bedingungen optimal angepasst werden. Ein- und Ausschalten Gerät einschalten (1.): Schalter bei I drücken. Gerät ausschalten (2.): Schalter bei 0 drücken. VORSICHT! Nach einem Stromausfall läuft das eingeschaltete Gerät wieder an.OSE 80-2 / ODE 100-2 / ORE 125-2

Arbeitshinweise WARNUNG! Das Elektrowerkzeug nur an den isolierten Griffflächen festhalten! VORSICHT! Nach dem Ausschalten läuft das Schleif- werkzeug noch kurze Zeit nach. Den Schleifer einschalten und mit dem gesamten Schleifblatt auf die zu bearbeitende Fläche aufsetzen. Mit mäßigem Druck gleichmäßig auf dem Werkstück bewegen. Das Schleifergebnis wird im Wesentlichen durch die Wahl des richtigen Schleifblatts, die gewählte Schwingzahl und den Anpressdruck bestimmt. Schleifblätter rechtzeitig erneuern. Eine übermäßige Erhöhung des An- pressdruckes führt nicht zu einer höheren Schleifleistung, sondern zu stärkerem Verschleiß des Elektro- werkzeuges und des Schleifmittels. Weitere Informationen über die Produkte des Herstellers unter www.flex-tools.com

Wartung und Pflege WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen. Reinigung Gerät und Lüftungsschlitze regelmäßig reinigen. Gehäuseinnenraum mit Motor regelmäßig durch die Lüftungsschlitze mit trockener Druckluft ausblasen. Kohlenbürsten Das Elektrowerkzeug ist mit Abschaltkohlen ausgestattet. Nach Erreichen der Verschleißgrenze der Abschaltkohlen wird das Elektrowerkzeug automatisch abgeschaltet. HINWEIS Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers. Gehäuse HINWEIS Die Schrauben am Gehäuse nicht lösen. Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers. Reparaturen Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen. Ersatzteile und Zubehör Schleifblätter für verschiedene Anwen- dungsbereiche und weiteres Zubehör den Katalogen des Herstellers entnehmen. Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com Haftungsausschluss Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.OSE 80-2 / ODE 100-2 / ORE 125-2
