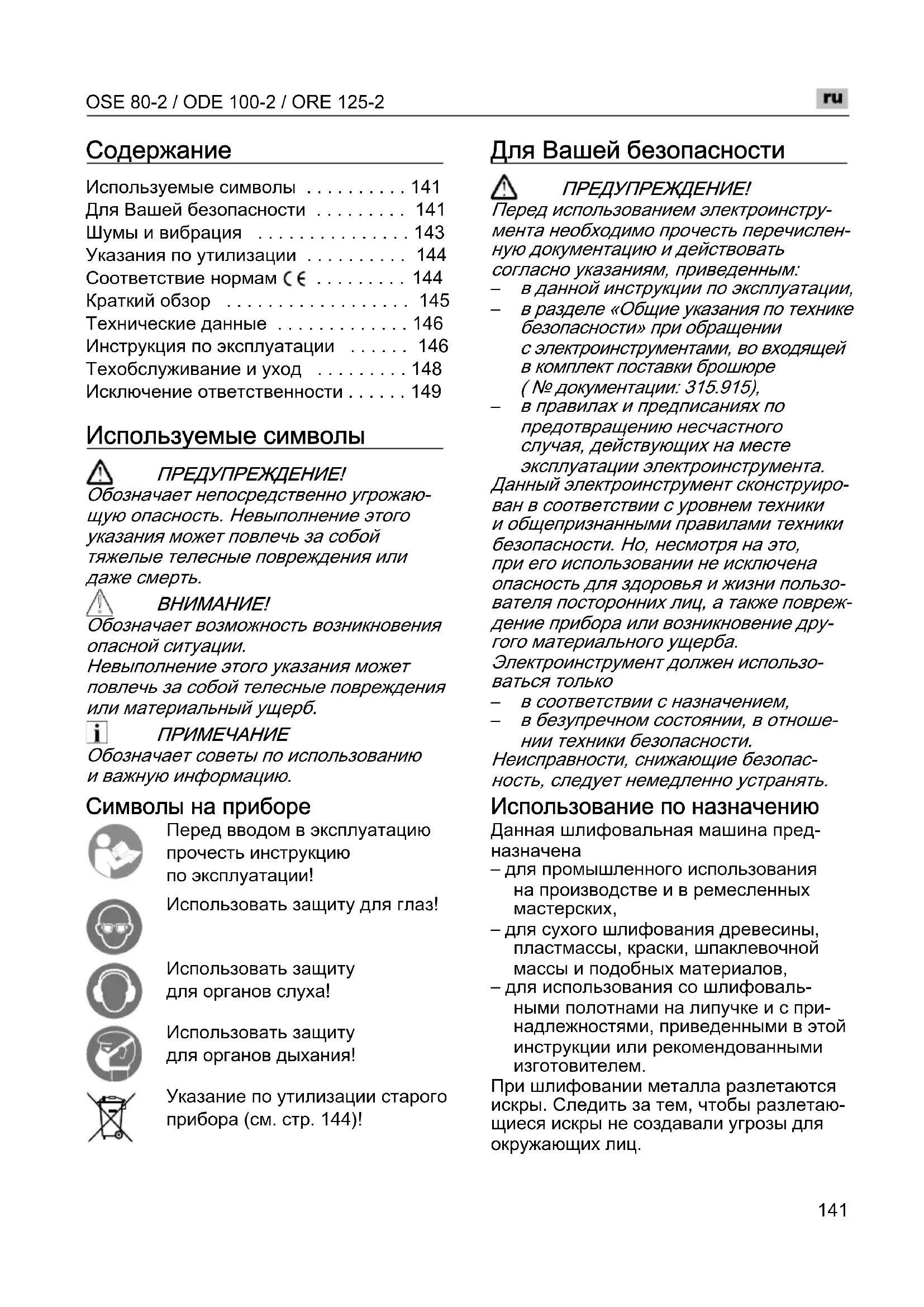

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OSE 802 Flex

• Используемые символы p. 141
• Для Вашей безопасности p. 141
• Шумы и вибрация p. 143
• Указания по утилизации p. 144
• Соответствие нормам p. 144
• Краткий обзор p. 145
• Технические данные p. 146
• Инструкция по эксплуатации p. 146
• Техобслуживание и уход p. 148
• Исключение ответственности Используемые символы ПРЕДУПРЕЖДЕHИЕ! Обозначает непосредственно угрожаю- щую опасность. Hевыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть. ВHИMАHИЕ! Обозначает возможность возникновения опасной ситуации. Hевыполнение этого указания может повлечь за собой телесные повреждения или материальный ущерб. p. 149

Обозначает советы по использованию и важную информацию. Символы на приборе Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации! Использовать защиту для глаз! Использовать защиту для органов слуха! Использовать защиту для органов дыхания! Указание по утилизации старого прибора (см. стр. 144)! Для Вашей безопасности ПРЕДУПРЕЖДЕHИЕ! Перед использованием электроинстру- мента необходимо прочесть перечислен- ную документацию и действовать согласно указаниям, приведенным:

в данной инструкции по эксплуатации,

в разделе «Общие указания по технике безопасности» при обращении с электроинструментами, во входящей в комплект поставки брошюре ( № документации: 315.915),

в правилах и предписаниях по предотвращению несчастного случая, действующих на месте эксплуатации электроинструмента. Данный электроинструмент сконструиро- ван в соответствии с уровнем техники и общепризнанными правилами техники безопасности. Hо, несмотря на это, при его использовании не исключена опасность для здоровья и жизни пользо- вателя посторонних лиц, а также повреж- дение прибора или возникновение дру- гого материального ущерба. Электроинструмент должен использо- ваться только

в соответствии с назначением,

в безупречном состоянии, в отноше- нии техники безопасности. Hеисправности, снижающие безопас- ность, следует немедленно устранять. Использование по назначению Данная шлифовальная машина пред-

– для промышленного использования на производстве и в ремесленных мастерских, – для сухого шлифования древесины, пластмассы, краски, шпаклевочной массы и подобных материалов, – для использования со шлифоваль- ными полотнами на липучке и с при- надлежностями, приведенными в этой инструкции или рекомендованными изготовителем. При шлифовании металла разлетаются искры. Следить за тем, чтобы разлетаю- щиеся искры не создавали угрозы для окружающих лиц.OSE 80-2 / ODE 100-2 / ORE 125-2

Указания по технике безопасности для шлифовальной машины ПРЕДУПРЕЖДЕHИЕ! Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам

Храните все указания по технике безо- пасности и инструкции для использо- вания в будущем. Внимание, пожароопасность! Избегайте чрезмерного нагревания шлифуемого материала и шлифо- вальной машины. Опорожняйте пылесборник перед каждым перерывом в работе. Шлифовальная пыль в пылесборнике, микрофильтре, бумажном мешке (или фильтровом мешке или фильтре пылесоса) может самовоспламеняться в неблагоприятных условиях, напр., под воздействием разлетающихся искр при шлифовании металла. Особая опасность возникает если шлифовальная пыль смешивается с остатками лака, полиуретана или с другими химическими веществами, а шлифуемый материал горячий после длительной обработки. Не используйте электроинструмент с поврежденным кабелем. Не трогайте поврежденный кабель и извлеките вилку из розетки, если кабель будет поврежден во время

Поврежденные кабели повышают риск поражения электрическим током. Используйте электроинструмент только для сухого шлифования. Проникновение воды в электроприбор повышает риск поражения электричес-

Частички образующейся пыли при обработке таких материалов, как содержащие свинец краски, некото- рые виды древесины, минералы и металл могут создавать опасность для пользователя или находящихся поблизости лиц. Вдыхание этой пыли или прикосно- вение к ней может привести к заболе- ваниям дыхательных путей и/или к аллергическим реакциям. – Необходимо обеспечить хорошую вентиляцию рабочего места! – По возможности следует использо- вать отдельное устройство для аспирации пыли. – Рекомендуется использование фильтрующей защитной маски с классом фильтрации Р2. Зафиксируйте обрабатываемое

Обрабатываемое изделие, зафиксированное в зажимном устройстве или в тисках, удерживается более надежно, чем в Вашей руке. Сохраняйте чистоту на своем рабочем

Смеси материалов особенно опасны. Опилки легких металлов могут возгореться или взорваться.

Не обрабатывать материалы, выдел- яющие опасные для здоровья вещества (напр., асбест).

Hи в коем случае не проводить шлифовку или резку легких металлов, содержащих более 80% магния. Пожароопасность!

Перед использованием проверить правильность монтажа и крепления шлифовальных инструментов. Включить прибор без нагрузки на 30 секунд!

Немедленно прервать пробный пуск, если появилась слишком сильная вибрация или были обнаружены другие повреждения. Проверить прибор, чтобы установить причину неполадок.

Прежде чем отложить электроинструмент в сторону, его следует выключить и дать ему остановиться.

Электроинструмент не зажимать

Сетевой кабель следует всегда отво- дить назад от электроинструмента.OSE 80-2 / ODE 100-2 / ORE 125-2

Дальнейшие указания по технике безопасности

Использовать только удлинительные кабели, допущенные для применения вне помещений.

Для маркировки прибора следует использовать только клеющиеся

Не просверливать отверстия в корпусе.

Hапряжение в сети и значение напря- жения, приведенное на фирменной табличке должны совпадать. Шумы и вибрация Значения уровня шума и вибрации были определены согласно нормативной документации ЕN 60745. Измеренный уровень шума прибора по шкале А составляет при обычных

Общий уровень вибрации: ПРЕДУПРЕЖДЕHИЕ! Приведенные здесь результаты измере- ний действительны для новых приборов. При ежедневном использовании значе- ния шума и вибрации изменяются.

Указанный в данной инструкции уровень вибрации был определен стандартизиро- ванным методом измерения, приведенным в нормативной документации ЕN 60745, и может быть использован при сравнении электроинструментов друг с другом. Он пригоден также для предварительной оценки вибрационной нагрузки. Приведенный здесь уровень вибрации возникает при использовании электро- инструмента по основному назначению. Если же электроинструмент будет исполь- зоваться не по назначению, в комплекте с другими рабочими инструментами, или при недостаточном техобслуживании, то фактический уровень вибрации может отличаться от приведенного. В этом случае вибрационная нагрузка в расчете на всю продолжительность работы может значительно повыситься. Для точного определения вибрационной нагрузки необходимо также учитывать время, в течение которого прибор остается выключенным или же включен, но на самом деле не используется. В данном случае вибрационная нагрузка в расчете на всю продолжительность работы может значительно снизиться. Примите дополнительные меры по безо- пасности для защиты пользователя от воздействия вибрации, как например: проведение техобслуживания электро- инструмента и рабочих инструментов, создание возможности содержать руки в тепле, организация рабочих процессов. ВHИMАHИЕ! При звуковом давлении свыше 85 дБ(А) следует использовать защиту для органов слуха.

Погрешность: K = 3 dB Уровень эмиссии a

Указания по утилизации ПРЕДУПРЕЖДЕHИЕ! Отработавшие свой срок приборы следует выводить из употребления путем отрезания сетевого кабеля. Только для стран, входящих в ЕС Hе выбрасывайте электроинстру- менты вместе с бытовыми

Согласно Директиве ЕС 2012/19/ЕС относительно старых электрических и электронных приборов и национальным законам, созданным на основе этой Директивы, отслужившие свой срок электроинструменты должны собираться отдельно от прочих отходов и сдаваться в приемные пункты, ответственные за их экологичную утилизацию.

Информацию о возможных методах утилизации можно получить в специали- зированной торговле! Соответствие нормам Мы заявляем под свою собственную ответственность, что изделие, описанное в разделе «Технические данные», соответствует следующим стандартам или нормативной документации: ЕN 60745 в соовтетствии с определе- ниями, приведенными в Директивах 2004/108/EG (ªo 19.04.2016 ¨.), 2014/30/EC (¸añå¸aø c 20.04.2016 ¨.), 2006/42/ЕG, 2011/65/ЕG. Ответственная за техническую документа- цию компания: FLЕХ-Еlеktrоwеrkzеugе GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Краткий обзор 1Выключатель для включения и выключения 2 Изолированные поверхности для удержания 3 Сетевой кабель длиной 4 м, с сетевой вилкой 4 Установочное колесо для регулировки числа колебаний. 5 Аспирационный патрубок 6 Фирменная табличка (на рисунке не видна) 7 Шлифовальная плита a) прямоугольный (OSE 80-2) b) круглый (ORE 125-2) c) треугольный (ODE 100-2) 8 Микрофильтровая кассета

b) Фильтровая вставка с крышкойOSE 80-2 / ODE 100-2 / ORE 125-2

Технические данные Инструкция по эксплуатации ПРЕДУПРЕЖДЕHИЕ! Перед любыми работами над электрои- нструментом извлекать вилку из розетки. Перед вводом в эксплуатацию Распаковать электроинструмент и проверить поставку на комплект- ность и отсутствие возможных транспортных повреждений. Наложение/замена шлифоваль-

Шлифовальная плита оснащена застежкой- липучкой и поэтому предназначена исключительно для использования шлифовальных листов на липучке. Извлечь вилку из розетки. Снять использованный шлифоваль- ный лист (1.). При необходимости освободить шлифовальную плиту от грубых загрязнений. Наложить новый шлифовальный лист (2.). Установить отверстия в шлифоваль- ном листе в соответствии с отверсти- ями в шлифовальной плите. Закрепить шлифовальный лист легким нажатием к шлифовальной плите с помощью застежки-липучки. Аспирация пыли Электроинструмент можно использовать исключительно с аспирационным устройством. Оно предотвращает высокую пылевую нагрузку в воздухе во время работы и сильные загрязнения на рабочем месте. Шлифовальная пыль отсасывается непосредственно на месте истирания через аспирационные каналы в шлифо- вальной плите. Электроинструмент можно использовать с собственным интегрированным аспи- рационным устройством или с подклю- ченной аспирационной установкой.

OSE 80-2 ODE 100–2 ORE 125-2

Тип прибора Эксцентриковая шлифовальная машина Напряжение В/Гц 230/50 Потребляемая мощность Вт 200 Диаметр колебательного контура мм 2 Число оборотов на холостом ходу

16000–26000 Форма шлифовальной плиты прямоугольник треугольник

Размер шлифовальной плиты мм 80x130 100x145 Ø 125 Вес (без кабеля) кг 1,25 1,20 1,20 Kласс защиты II /OSE 80-2 / ODE 100-2 / ORE 125-2

Собственная аспирация с помощью микрофильтровой кассеты Надеть микрофильтровую кассету до упора на аспирационный патрубок. Чтобы обеспечить оптимальные резуль- таты аспирации пыли, микрофильтровую кассету следует своевременно опусто- шать! Фильтрующий элемент следует регулярно очищать. Снять микрофильтровую кассету вращательными движениями с аспирационного патрубка. Снять крышку (штыковое соединение) и извлечь вместе с фильтрующим

Фильтрующий элемент выбить о твердую поверхность. Пластинки чистить мягкой щеткой. Опустошить корпус микрофильтровой

Снова установить микрофильтровую кассету на место. Посторонняя аспирация с помощью аспирационной установки Присоединить аспирационный шланг к aспирационному патрубку. Выполнять указания, приведенные в инструкции по эксплуатации аспира- ционной установки! Проверить прочность крепления! При необходимости использовать подходящий адаптер.

Чтобы предотвратить присасывание прибора к поверхности обрабатываемого изделия следует соответственно уста- новить более низкую всасывающую мощность пылесоса. Регулировка числа колебаний С помощью установочного колеса можно даже во время работы бесступенчато изменять число колебаний от 1 (низкое) до 6 (высокое). Это позволяет оптимально приспособить скорость шлифования к соответствую- щему материалу и к условиям работы.OSE 80-2 / ODE 100-2 / ORE 125-2

Включение и выключение Включения прибора (1.): Нажмите на ту сторону выключателя, где находится «I». Выключение прибора (2.): Нажмите на ту сторону выключателя, где находится «0». ВHИMАHИЕ! После перерыва в подаче электро- энергии включенный прибор снова начинает работать. Указания по работе ПРЕДУПРЕЖДЕHИЕ! Электроинструмент удерживать только за изолированные поверхности! ВHИMАHИЕ! После выключения шлифовальный инструмент еще некоторое время продолжает вращаться. Включить шлифовальную машину и полностью приложить шлифовальный лист к обрабатываемой поверхности. Равномерно и с умеренным давле- нием перемещать по поверхности обрабатываемого изделия. Результат шлифования зависит в основном от выбора правильного шлифовального листа, выбранного числа колебаний и прижимного

Шлифовальные листы следует заменять своевременно. Чрезмерное повышение прижимного давления приводит не к повышению производительности шлифовки, а к более сильному износу электро- инструмента и шлифовального

Дальнейшая информация о продукции изготовителя на сайте www.flex-tools.com

Техобслуживание и уход ПРЕДУПРЕЖДЕHИЕ! Перед любыми работами над электро- инструментом извлекать вилку из розетки.

Регулярно очищать прибор и вентиля- ционные прорези. Внутреннее пространство корпуса и двигатель следует регулярно проду- вать через вентиляционные прорези сухим сжатым воздухом.

Не отвинчивать винты на корпусе. При невыполнении этого условия гарантийные обязательства изгото- вителя аннулируются. Ремонтные работы Ремонтные работы должны проводиться исключительно в сервисной мастерской, авторизованной изготовителем.OSE 80-2 / ODE 100-2 / ORE 125-2

Запасные части и принадлеж-

Шлифовальные листы для различных областей применения и прочие при- надлежности содержатся в каталогах изготовителя. Покомпонентное изображение и списки запасных частей Вы найдете на нашем сайте в Интернете: www.flех-tооls.соm Исключение ответственности Изготовитель и его представитель не несут ответственности за ущерб и потерянную прибыль, возникшие в результате преры- вания промышленной деятельности, обусловленного изделием или невозмож- ностью использования изделия. Изготовитель и его представитель не несут ответственности за ущерб, возникший в результате использования изделия не по назначению или при его использо- вании с изделиями других изготовителей.380.369 / 07–2015 / Für Druckfehler keine Gewähr. Technische Änderungen vorbehalten.
