GEBRUIKSAANWIJZING OSE 802 Flex

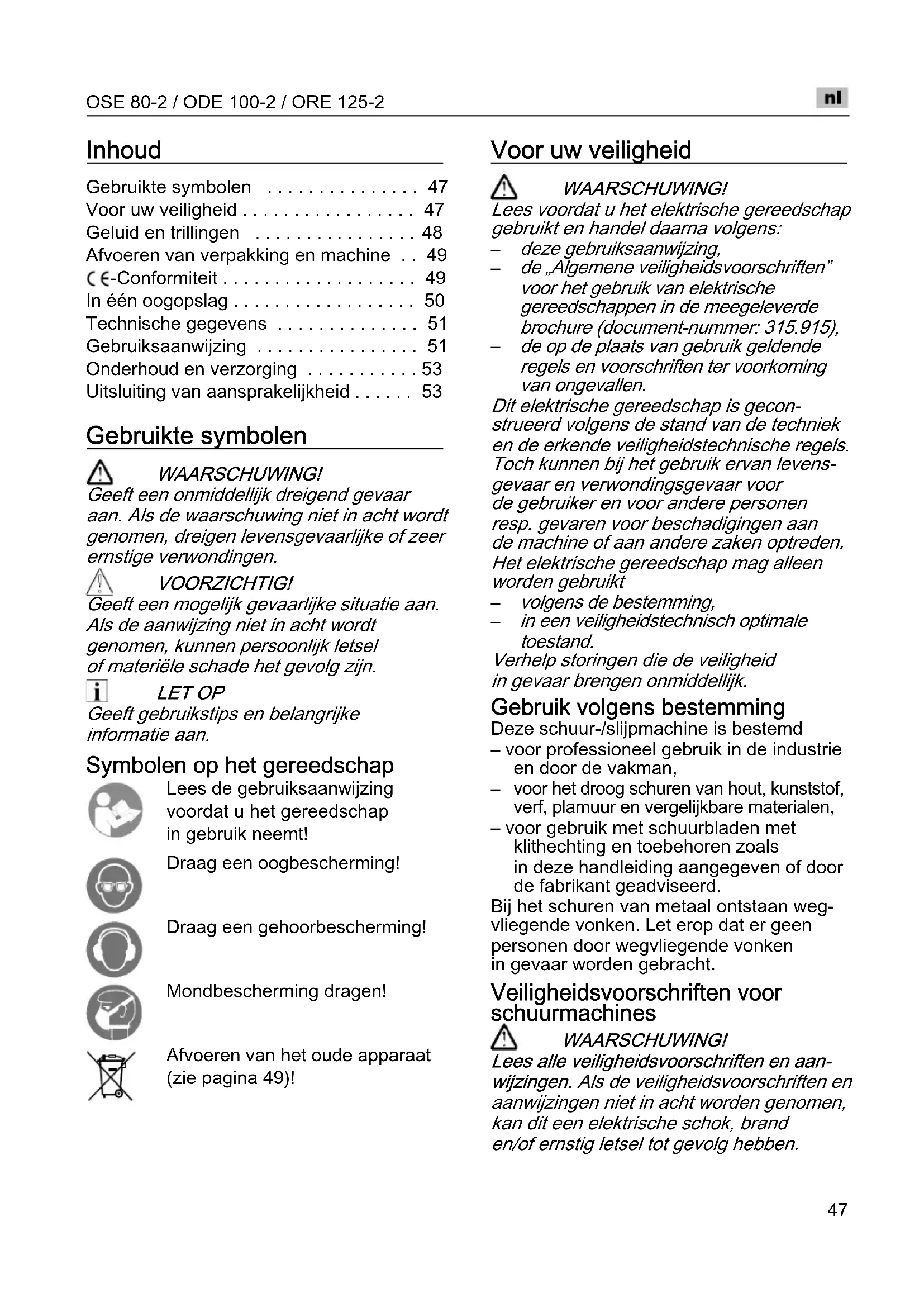

• Inhoud Gebruikte symbolen p. 47
• Voor uw veiligheid p. 47
• Geluid en trillingen p. 48
• Afvoeren van verpakking en machine p. 49
• -Conformiteit p. 49
• In één oogopslag p. 50
• Technische gegevens p. 51
• Gebruiksaanwijzing p. 51
• Onderhoud en verzorging p. 53
• Uitsluiting van aansprakelijkheid Gebruikte symbolen WAARSCHUWING! Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen. VOORZICHTIG! Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn. LET OP Geeft gebruikstips en belangrijke informatie aan. Symbolen op het gereedschap Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt! Draag een oogbescherming! Draag een gehoorbescherming! Mondbescherming dragen! Afvoeren van het oude apparaat (zie pagina 49)! Voor uw veiligheid WAARSCHUWING! Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens: p. 53

deze gebruiksaanwijzing,

de „Algemene veiligheidsvoorschriften” voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),

de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen. Dit elektrische gereedschap is gecon- strueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levens- gevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

volgens de bestemming,

in een veiligheidstechnisch optimale toestand. Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk. Gebruik volgens bestemming Deze schuur-/slijpmachine is bestemd – voor professioneel gebruik in de industrie en door de vakman,

voor het droog schuren van hout, kunststof, verf, plamuur en vergelijkbare materialen, – voor gebruik met schuurbladen met klithechting en toebehoren zoals in deze handleiding aangegeven of door de fabrikant geadviseerd. Bij het schuren van metaal ontstaan weg- vliegende vonken. Let erop dat er geen personen door wegvliegende vonken in gevaar worden gebracht. Veiligheidsvoorschriften voor schuurmachines WAARSCHUWING! Lees alle veiligheidsvoorschriften en aan- wijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.OSE 80-2 / ODE 100-2 / ORE 125-2

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst. Let op brandgevaar! Voorkom over- verhitting van het te schuren materiaal en de schuurmachine. Maak voor onder- brekingen van de werkzaamheden altijd de stofzak leeg. Schuurstof in stofzak, microfilter, papieren stofzak (filterzak of filter van de stofzuiger) kan zelf ontbran- den onder ongunstige omstandigheden, bijvoorbeeld wegvliegende vonken bij het schuren van metalen. Bijzonder gevaar bestaat als het schuurstof vermengd is met resten lak, polyurethaan of andere chemische stoffen en het schuurmateriaal na langdurige werkzaamheden heet is. Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok. Gebruik het elektrische gereedschap alleen voor droog schuren. Het binnendringen van water in een elektrisch apparaat vergroot het risico van een elektrische schok. Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen een gevaar vormen voor de bedienende personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aandoeningen van de ademwegen en/of allergische reacties voeren. – Voor goede ventilatie van de werk- omgeving zorgen! – Indien mogelijk externe stofafzuiging gebruiken. – Het gebruik van een ademmasker met filterklasse P2 wordt geadviseerd. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaar- lijk. Stof van lichte metalen kan ont- vlammen of exploderen.

Geen materialen bewerken waarbij voor de gezondheid gevaarlijke stoffen vrij- komen (bijvoorbeeld asbest).

Lichte metalen waarvan het magnesium- gehalte groter dan 80% is, mogen niet worden geslepen of door-geslepen. Brandgevaar!

Controleer voor het gebruik de juiste montage en bevestiging van de slijp- gereedschappen. Schakel de machine in en laat deze 30 seconden lang onbelast lopen!

Onderbreek het proefdraaien onmiddellijk als er sterke trillingen optreden of als u een ander defect vaststelt. Controleer de machine om de oorzaak daarvan vast te stellen.

Schakel het elektrische gereedschap uit en laat het uitlopen voordat u het neerlegt.

Span het elektrische gereedschap niet in een bankschroef vast.

Netsnoer altijd langs de achterzijde van het elektrische gereedschap geleiden. Overige veiligheidsvoorschriften

Uitsluitend voor gebruik buitenshuis goedgekeurde verlengkabels gebruiken.

Gebruik voor het markeren van de machine alleen stickers. Boor geen gaatjes in het machinehuis.

De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen. Geluid en trillingen De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745. Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend: Geluids- druk

Totale trillingswaarde: WAARSCHUWING! De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden. LET OP Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelij- king van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereed- schap wordt gebruikt voor andere toepas- singen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillings- belasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elek- trische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen. VOORZICHTIG! Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A). Afvoeren van verpakking en machine WAARSCHUWING! Maak een versleten machine onbruikbaar door het netsnoer te verwijderen. Alleen voor EU-landen Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektro- nische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt. LET OP Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven. -Conformiteit Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG (tot 19-04-2016), 2014/30/EU (vanaf 20-04-2016), 2006/42/EG, 2011/65/EG. Verantwoordelijk voor technische documen- tatie: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

In één oogopslag 1 Schakelaar voor in- en uitschakelen 2 Geïsoleerde greepvlakken 3 Netsnoer 4,0 m met stekker 4 Stelwiel voor het regelen van het aantal schuur- bewegingen. 5 Afzuigadapter 6 Typeplaatje (niet zichtbaar) 7Schuurplateau a) rechthoekig (OSE 80-2) b) rond (ORE 125-2) c) driehoekig (ODE 100-2) 8 Microfilterbox a) Behuizing b) Filterinzetstuk met dekselOSE 80-2 / ODE 100-2 / ORE 125-2

Technische gegevens Gebruiksaanwijzing WAARSCHUWING! Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Voor de ingebruikneming Elektrisch gereedschap uitpakken en controleren of het volledig geleverd is en geen transportschade heeft. Schuurblad aanbrengen/wisselen Het schuurplateau beschikt over een klit- hechting en is daarom uitsluitend bestemd voor het gebruik van schuurbladen met klithechting. Trek de stekker uit de contactdoos. Versleten schuurblad lostrekken (1.). Indien nodig aanhechtend vuil van schuurplateau verwijderen. Nieuw schuurblad aanbrengen (2.). Perforatie in schuurblad overeenstem- mend met de perforatie van de schuur- plaat aanbrengen. Het schuurblad door lichte druk tegen het schuurplateau met de klithechting bevestigen. Stofafzuiging Het elektrische gereedschap uitsluitend met afzuiging gebruiken. Daardoor worden hoge stofbelasting van de werklucht en ernstige vervuiling van de werkomgeving voorkomen. Het schuurstof wordt vlakbij de schuurplaats via de afzuigkanalen in het schuurplateau afgezogen. Het elektrische gereedschap kan worden gebruikt met de geïntegreerde eigen af- zuiging of met een aangesloten afzuig- installatie.

8000–13000 Onbelast aantal schuurbewegingen min

Eigen afzuiging met microfilterbox Microfilterbox tot aan de aanslag op het afzuigaansluitstuk schuiven. Om een optimale stofafzuiging te waarborgen, microfilterbox op tijd leegmaken. Filterelement regelmatig reinigen. Microfilterbox met draaiende bewegin- gen van afzuigaansluitstuk lostrekken. Deksel verwijderen (bajonetsluiting) en met filterelement uittrekken. Filterelement op een vaste ondergrond uitkloppen. Lamellen met een zachte borstel reinigen. Behuizing van microfilterbox leegmaken. Microfilterbox weer monteren. Externe afzuiging met afzuiginstallatie Sluit de afzuigslang op het afzuigadapter aan. Neem de gebruiksaanwijzing van de afzuiginstallatie in acht! Controleer de bevestiging!

Gebruik indien nodig een passende adapter LET OP Om vastzuigen van het gereedschap aan het werkstukoppervlak te voorkomen het zuigver- mogen op de zuiger zo laag mogelijk instellen. Regeling aantal schuurbewegingen Met het stelwiel kan het aantal schuur- bewegingen ook tijdens het gebruik van 1 (laag) tot 6 (hoog) traploos worden gevarieerd. Daardoor kan de schuursnelheid optimaal worden aangepast aan het materiaal en de werkomstandigheden. In- en uitschakelen Apparaat inschakelen (1.): Schakelaar bij I indrukken. Apparaat uitschakelen (2.): Schakelaar bij 0 indrukken. VOORZICHTIG! Na een stroomuitval start de ingeschakelde machine weer.OSE 80-2 / ODE 100-2 / ORE 125-2

Tips voor de werkzaamheden WAARSCHUWING! Pak het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast. VOORZICHTIG! Na het uitschakelen loopt het slijpgereed- schap nog korte tijd uit. De schuurmachine inschakelen en met het hele schuurblad op het te bewerken oppervlak zetten. Met matige druk gelijkmatig op het werk- stuk bewegen. Het schuurresultaat wordt in essentie bepaald door de keuze van het juiste schuurblad, het gekozen aantal trillingen en de aandrukkracht. Schuurbladen op tijd vervangen. Een overmatige verhoging van de aan- drukkracht leidt niet tot een groter schuurvermogen, maar wel tot een sterkere slijtage van het elektrische gereedschap en het schuurmiddel. Zie www.flex-tools.com voor meer infor- matie over de producten van de fabrikant. Onderhoud en verzorging WAARSCHUWING! Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Reiniging Reinig de machine en de ventilatieope- ningen regelmatig. Binnenkant van machinehuis met motor regelmatig uitblazen met droge perslucht via de ventilatieopeningen. Behuizing LET OP De schroeven van de machine niet los- draaien. Anders vervallen de garantie- verplichtingen van de fabrikant. Reparaties Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klanten- service. Vervangingsonderdelen en toebehoren Schuurbladen voor verschillende toepas- singen en overig toebehoren vindt u in de catalogi van de fabrikant. Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com Uitsluiting van aansprakelijkheid De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt. De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondes- kundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.OSE 80-2 / ODE 100-2 / ORE 125-2
