BRUGSANVISNING OSE 802 Flex

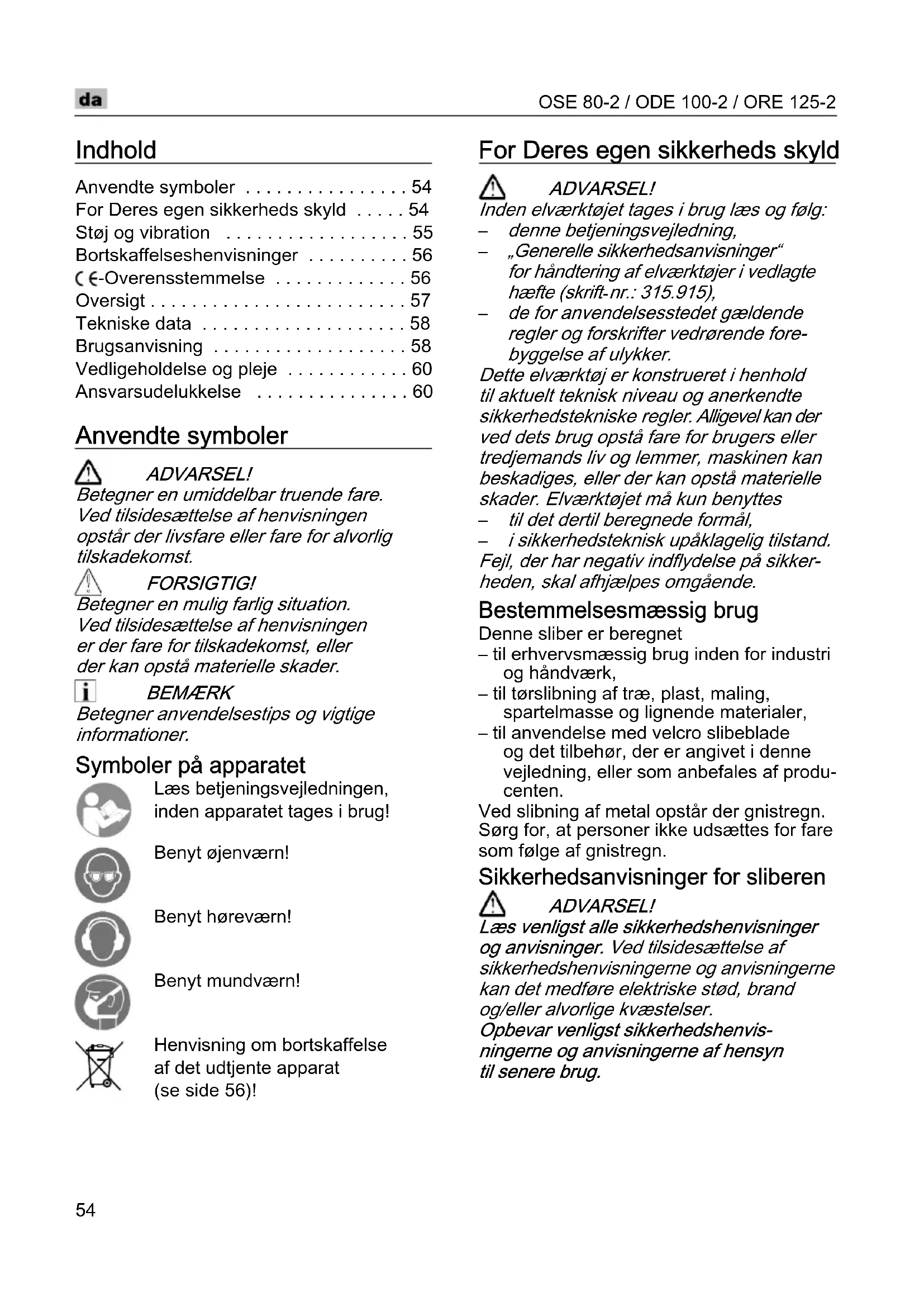

• Indhold Anvendte symboler p. 54
• For Deres egen sikkerheds skyld p. 54
• Støj og vibration p. 55
• Bortskaffelseshenvisninger p. 56
• -Overensstemmelse p. 56
• Oversigt p. 57
• Tekniske data p. 58
• Brugsanvisning p. 58
• Vedligeholdelse og pleje p. 60
• Ansvarsudelukkelse Anvendte symboler ADVARSEL! Betegner en umiddelbar truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst. FORSIGTIG! Betegner en mulig farlig situation. Ved tilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader. BEMÆRK Betegner anvendelsestips og vigtige informationer. Symboler på apparatet Læs betjeningsvejledningen, inden apparatet tages i brug! Benyt øjenværn! Benyt høreværn! Benyt mundværn! Henvisning om bortskaffelse af det udtjente apparat (se side 56)! For Deres egen sikkerheds skyld ADVARSEL! Inden elværktøjet tages i brug læs og følg: p. 60

denne betjeningsvejledning,

„Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift

de for anvendelsesstedet gældende regler og forskrifter vedrørende fore- byggelse af ulykker. Dette elværktøj er konstrueret i henhold til aktuelt teknisk niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå materielle skader. Elværktøjet må kun benyttes

i sikkerhedsteknisk upåklagelig tilstand. Fejl, der har negativ indflydelse på sikker- heden, skal afhjælpes omgående. Bestemmelsesmæssig brug Denne sliber er beregnet – til erhvervsmæssig brug inden for industri og håndværk, – til tørslibning af træ, plast, maling, spartelmasse og lignende materialer, – til anvendelse med velcro slibeblade og det tilbehør, der er angivet i denne vejledning, eller som anbefales af produ- centen. Ved slibning af metal opstår der gnistregn. Sørg for, at personer ikke udsættes for fare som følge af gnistregn. Sikkerhedsanvisninger for sliberen ADVARSEL! Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser

Opbevar venligst sikkerhedshenvis- ningerne og anvisningerne af hensyn til senere brug.OSE 80-2 / ODE 100-2 / ORE 125-2

OBS. Brandfare! Undgå overophedning af slibematerialet og sliberen. Tøm altid støvbeholderen inden der holdes arbejdspauser. Slibestøv i støvsæk, microfilter, papirsæk (eller i filtersæk hhv. filter i støvsuger) kan selvantændes ved ugunstige forhold som f.eks. gnistregn ved slibning af metaller. Der opstår især risiko, hvis slibestøv er blandet med lak-, polyurethanrester eller andre kemiske stoffer og slibematerialet er meget varmt efter en længere tids arbejde. Elværktøjet må ikke benyttes, hvis kablet er beskadiget. Berør ikke et beskadiget kabel og træk netstikket ud af stikkontak- ten, hvis kablet skulle blive beskadiget under arbejdet. Beskadigede kabler øger risikoen for elektriske stød. Anvend kun elværktøjet til tørslibning. Indtrængning af vand i elværktøjet øger risikoen for elektriske stød. Frisat støv fra materialer, f.eks. bly- holdige malinger, nogle træarter, minera- ler og metal kan udsætte brugeren eller andre personer, der opholder sig i nær- heden, for fare. Hvis dette støv indåndes eller berøres, kan det medføre åndedræts- sygdomme og/eller allergiske reaktioner. – Sørg for at arbejdspladsen udluftes godt! – Brug om muligt ekstern støvudsugning. – Det anbefales at anvende en støvmaske med filterklasse P2. Sikr arbejdsemnet. Det er mere sikkert at fastspænde arbejdsemnet med en spændeanordning eller et skruestik end at fastholde det med hånden. Hold arbejdspladsen ren. Materialeblandinger er især farlige. Letmetalstøv kan brænde eller eksplo- dere.

Der må ikke arbejdes på materialer, der kan frigive sundhedsfarlige stoffer (f.eks. asbest).

Kontrollér før brug, at slibeværktøjerne er monteret og fastgjort korrekt. Tænd apparatet og lad den køre 30 sekunder uden belastning!

Stands prøvekørslen omgående, hvis der opstår kraftige vibrationer, eller hvis der konstateres andre skader. Kontrollér maskinen og søg årsagen til dette.

Sluk elværktøjet og vent til det står helt stille, inden det fralægges.

Elværktøjet må ikke spændes fast i et skruestik.

Led altid netkablet bagud og bort fra elværktøjet. Videre sikkerhedshenvisninger

Brug kun forlængerkabler, der er godkendt til udendørs brug.

Brug kun klæbemærker til mærkning af apparatet. Bor ikke huller i huset.

Netspændingen og spændingsangivelsen på typeskiltet skal stemme overens. Støj og vibration Støj- og svingningsværdierne er beregnet ifølge EN 60745. Det A-vurderede støjniveau for apparatet er typisk: Total svingningsværdi: ADVARSEL! De angivne måleværdier gælder kun for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug. Lydtryk

Usikkerhed K = 3 dB Emissionsværdi a

BEMÆRK Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse. Hvis elværktøjet dog benyttes til andre formål, med afvigende indsatsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingnings- niveauet ændre sig. Dette kan øge svingnings- belastningen betydeligt i hele arbejdstidsrum- met. For nøjagtigt at kunne vurdere svingnings- belastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. Fastlæg derfor yderligere sikkerhedsforanstalt- ninger til beskyttelse af brugeren imod påvirk- ning af svingninger, f.eks. vedligeholdelse af elværktøj og indsatsværktøjer, varm- holdelse af hænder, organisation af arbejds- forløb. FORSIGTIG! Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn. Bortskaffelseshenvisninger ADVARSEL! Gør udtjente apparater ubrugelige ved at fjerne netkablet. Kun for EU-lande Elværktøjer er ikke normalt husholdningsaffald! I henhold til europæisk direktiv 2012/19/EF om gamle elektriske og elektroniske apparater og omsætning til national ret skal udtjente elværktøjer samles separat og tilføres miljøvenlig genbrug. BEMÆRK Faghandlen giver oplysninger om bortskaffelsesmuligheder! -Overensstemmelse Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 ifølge bestemmelserne i direktiv 2004/108/EF (indtil 19.04.2016), 2014/30/EU (fra 20.04.2016), 2006/42/EF, 2011/65/EF. Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Oversigt 1Afbryder til tænding og slukning af apparatet 2 Isolerede grebsflader 3 Netkabel 4,0 m med netstik 4 Indstillingshjul til regulering af svingningstal. 5 Udsugningsstuds 6 Typeskilt (ses ikke) 7 Slibeplade a) retvinklet (OSE 80-2) b) runde (ORE 125-2) c) trekantet (ODE 100-2) 8 Mikrofilterboks a) Hus b) Filterindsats med lågOSE 80-2 / ODE 100-2 / ORE 125-2

Tekniske data Brugsanvisning ADVARSEL! Før alle arbejder på elværktøjet træk netstikket ud af stikkontakten. Inden ibrugtagning Pak elværktøjet ud og kontrollér om leve- ringen er komplet og om der evt. er op- stået transportskader. Pålægning/skift af slibeblad Slibepladen er forsynet med en velcro- fastgørelse og er derfor udelukkende beregnet til brug af velcro-slibeblade. Træk netstikket ud. Træk det gamle slibeblad af (1.). Fjern evt. groft snavs på slibepladen. Læg det nye slibeblad på (2.). Hullerne i slibebladet skal placeres ud for hullerne på slibepladen. Fastgør slibebladet på slibepladen med et let tryk ved hjælp af velcro- fastgørelsen. Støvudsugning Elværktøjet må udelukkende benyttes med udsugning. Det forhindres således, at der opstår høje støvbelastninger i arbejdsluften og større forureninger på arbejdspladsen. Slibestøvet udsuges direkte ved slibestedet og ledes gennem udsugningskanalerne i slibepladen. Elværktøjet kan anvendes sammen med den integrerede egen udsugning eller et tilsluttet udsugningsanlægget.

Egenudsugning med mikrofilterboks Skyd mikrofilterboksen ind på udsugnings- studsen indtil anslag. Mikrofilterboksen skal tømmes i god tid for at opnå en optimal støvudsugning! Rengør filterelementet regelmæssigt. Træk mikrofilterboksen af udsugnings- studsen med drejende bevægelser. Tag låget af (bajonetlås) og træk det ud sammen med filterelementet. Bank filterelementet af mod et fast underlag. Rengør lamellerne med en blød børste. Tøm huset til mikrofilterboksen. Sæt mikrofilterboksen i igen. Ekstern udsugning med udsugnings- anlægget Tilslut udsugningsslangen til udsugnings- studsen. Følg betjeningsvejledningen til udsug- ningsanlægget! Kontrollér om den er fastgjort korrekt! Anvend en passende adapter, hvis det er nødvendigt. BEMÆRK Indstil sugeeffekten på sugeren så lav, at apparatet ikke suger sig fast på over- fladen på arbejdsemnet. Regulering af svingningstal Med indstillingshjulet kan svingningstallet varieres trinløst selv under driften fra 1 (lavt) til 6 (højt). Slibehastigheden kan således tilpasses det pågældende materiale og de pågældende arbejdsvilkår optimalt. Tænd og sluk Tænd maskinen (1.): Tryk på kontakten ved I. Sluk maskinen (2.): Tryk på kontakten ved 0. FORSIGTIG! Apparatet starter igen efter strømsvigt, hvis det er tændt.OSE 80-2 / ODE 100-2 / ORE 125-2

Sluk for apparatet (med låsning): Tryk kort på afbryderen. Arbejdshenvisninger ADVARSEL! Hold kun fast elværktøjet i de isolerede grebsflader! FORSIGTIG! Slibeværktøjet har et kort efterløb efter slukning. Tænd for sliberen og sæt det hele slibe- bladet på fladen, der skal bearbejdes. Bevæg den jævnt hen over arbejds- emnet uden at trykke for kraftigt. Sliberesultatet afhænger hovedsageligt af det valgte slibeblad, det valgte sving- ningstal og pressetrykket. Slibebladerne skal skiftes i god tid. En øgning af pressetrykket medfører ikke en højere slibeeffekt men derimod større slid af elværktøjet og slibemidlet. Videre informationer om producentens produkter findes under www.flex-tools.com

Vedligeholdelse og pleje ADVARSEL! Før alle arbejder på elværktøjet træk netstikket ud af stikkontakten. Rengøring Rengør apparatet og ventilationsslid- serne regelmæssigt. Husets indre med motor skal blæses regelmæssigt ud med tør trykluft gennem ventilationsslidserne. Hus BEMÆRK Skruerne på huset må ikke løsnes. Ved tilsidesættelse af dette bortfalder producentens garantiforpligtelser. Reparationer Reparationer må udelukkende udføres af et af producenten autoriseret kundeservice-værksted. Reservedele og tilbehør Slibeblade til forskellige anvendelses- områder og yderligere tilbehør findes i katalogerne fra producenten. Eksplosionstegninger og reservedelslister findes på vores hjemmeside: www.flex-tools.com Ansvarsudelukkelse Producenten og hans repræsentant hæfter ikke for skader og fortjeneste som virks- omheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forår- saget af produktet eller fordi produktet ikke kunne benyttes. Producenten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre producenter.OSE 80-2 / ODE 100-2 / ORE 125-2
