INSTRUKCJA OBSŁUGI OSE 802 Flex

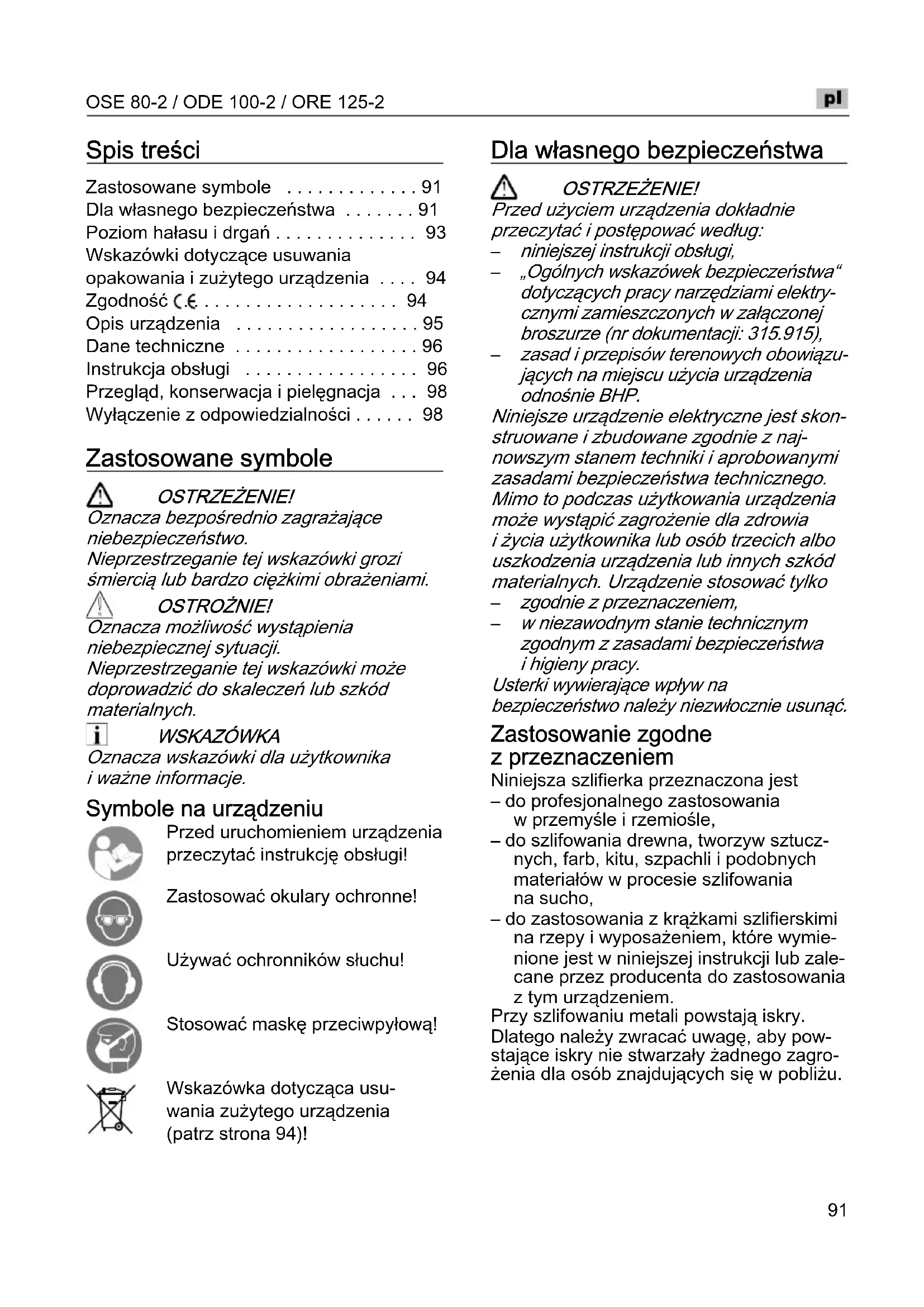

• Spis treści Zastosowane symbole p. 91
• Dla własnego bezpieczeństwa p. 91
• Poziom hałasu i drgań p. 93
• Wskazówki dotyczące usuwania opakowania i zużytego urządzenia p. 94
• Zgodność p. 94
• Opis urządzenia p. 95
• Dane techniczne p. 96
• Instrukcja obsługi p. 96
• Przegląd, konserwacja i pielęgnacja p. 98
• Wyłączenie z odpowiedzialności Zastosowane symbole OSTRZEŻENIE! Oznacza bezpośrednio zagrażające niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami. OSTROŻNIE! Oznacza możliwość wystąpienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych. WSKAZÓWKA Oznacza wskazówki dla użytkownika i ważne informacje. Symbole na urządzeniu Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!Zastosować okulary ochronne!Używać ochronników słuchu!Stosować maskę przeciwpyłową!Wskazówka dotycząca usu-wania zużytego urządzenia (patrz strona 94)! Dla własnego bezpieczeństwa OSTRZEŻENIE! Przed użyciem urządzenia dokładnie przeczytać i postępować według: p. 98

niniejszej instrukcji obsługi,

„Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektry- cznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),

zasad i przepisów terenowych obowiązu- jących na miejscu użycia urządzenia odnośnie BHP. Niniejsze urządzenie elektryczne jest skon- struowane i zbudowane zgodnie z naj- nowszym stanem techniki i aprobowanymi zasadami bezpieczeństwa technicznego. Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia urządzenia lub innych szkód materialnych. Urządzenie stosować tylko

zgodnie z przeznaczeniem,

w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy. Usterki wywierające wpływ na bezpieczeństwo należy niezwłocznie usunąć. Zastosowanie zgodne z przeznaczeniem Niniejsza szlifierka przeznaczona jest– do profesjonalnego zastosowania w przemyśle i rzemiośle,– do szlifowania drewna, tworzyw sztucz-nych, farb, kitu, szpachli i podobnych materiałów w procesie szlifowania na sucho,– do zastosowania z krążkami szlifierskimi na rzepy i wyposażeniem, które wymie-nione jest w niniejszej instrukcji lub zale-cane przez producenta do zastosowania z tym urządzeniem.Przy szlifowaniu metali powstają iskry. Dlatego należy zwracać uwagę, aby pow-stające iskry nie stwarzały żadnego zagro-żenia dla osób znajdujących się w pobliżu.OSE 80-2 / ODE 100-2 / ORE 125-2

Wskazówki bezpieczeństwa dla szlifierki OSTRZEŻENIE! Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodo- wać porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wska- zówki do przyszłego zastosowania. Uwaga niebezpieczeństwo wybuchu pożaru! Unikać przegrzewania szlifo- wanego materiału i szlifierki. Przed każdą przerwą w pracy opróżniać zawsze zbiornik pyłu. Pył zebrany w worku pyłu, mikrofiltrze, worku papierowym (lub filtrze workowym, względnie filtrze przeciwpyłowym odkur- zacza) może sam się zapalić w niekorzyst- nych warunkach, jak np. emisja iskier przy szlifowaniu metali. Szczególne niebezpieczeństwo zachodzi wtedy, gdy pył powstały przy szlifowaniu zmieszany jest z resztkami lakierów i poliuretanu, lub innymi materiałami chemicznymi, a szlifowany materiał jest gorący na skutek długotrwałej obróbki. Nie wolno używać urządzenia elektrycz- nego z uszkodzonym przewodem zasila- jącym. Nie wolno dotykać uszkodzonego przewodu zasilającego; proszę natych- miast wyjąć wtyczkę z gniazdka siecio- wego, jeżeli przewód elektryczny zostanie uszkodzony podczas pracy. Uszkodzony przewód zasilający zwiększa ryzyko porażenia prądem. Narzędzie elektryczne stosować tylko do szlifowania na sucho. Woda, która dostanie się do wnętrza urządzenia, zwiększa ryzyko porażenia prądem elektrycznym. Pyły emitowane przy szlifowaniu materiałów takich jak warstwy farb i lakierów zawierających ołów, niektóre rodzaje drewna, materiały mineralne i metalowe mogą bezpośrednio zagra- żać użytkownikowi oraz osobom trzecim znajdującym się w pobliżu miejsca użytkowania urządzenia. Wdychanie i dotykanie tych pyłów może doprowadzić do schorzenia dróg odde- chowych i/lub wystąpienie reakcji alergicz- nych. – Zapewnić dobre wietrzenie na stano- wisku pracy! – Jeżeli to możliwe, należy odsysać pyły poprzez zastosowanie odkurzacza przemysłowego. – Zaleca się zastosowanie przeciwpyło- wej maski ochronnej z filtrem klasy P2. Proszę odpowiednio zamocować materiał przeznaczony do obróbki. Zamocowanie obrabianego materiału w odpowiednim uchwycie lub imadle jest pewniejsze, niż trzymanie go w ręku. Stanowisko pracy utrzymywać w czystości. Materiały mieszane są szczególnie niebezpieczne. Pył metali lekkich może się zapalić lub wybuchnąć.

Nie wolno obrabiać żadnych materiałów, które powodują powstawanie pyłów szkodliwych dla zdrowia (np. azbest).

Nie wolno szlifować ani ciąć metali lekkich o zawartości magnezu większej niż 80%. Niebezpieczeństwo wybuchu pożaru!

Przed użyciem sprawdzić narzędzia szli- fierskie, czy są prawidłowo zamontowane i zamocowane. Włączyć urządzenie na 30 sekund bez obciążenia!

Bieg próbny przerwać natychmiast, jeżeli wystąpią znaczne drgania lub inne szkody. Sprawdzić urządzenie, aby znaleźć przyczynę nieprawidłowości działania.

Przed odłożeniem wyłączyć narzędzie elektryczne i zaczekać, aż wszystkie ruchome części całkowicie się zatrzymają.

Narzędzia elektrycznego nie wolno moco- wać w imadle.

Elektryczny przewód zasilający prowadzić zawsze z tyłu za narzędziem elektrycz- nym.OSE 80-2 / ODE 100-2 / ORE 125-2

Kolejne wskazówki bezpieczeństwa

Stosować tylko przedłużacze przewodów elektrycznych, które dopuszczone są do zastosowania na wolnym powietrzu.

Do oznakowania urządzenia stosować tylko naklejki. Nie wolno wiercić żadnych otworów w obudowie urządzenia.

Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami poda- nymi na tabliczce znamionowej urzą- dzenia. Poziom hałasu i drgań Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745. Poziom hałasu wywołanego przez urzą- dzenie zmierzony na stanowisku pracy (A) wynosi w normalnym przypadku: Całkowita wartość drgań: OSTRZEŻENIE! Podane wartości pomiarowe odnoszą się do nowych urządzeń. Wartości poziomu hałasu i drgań zmieniają się podczas codziennego użytkowania. WSKAZÓWKA Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 60745 i może być użyta do wzajemnego porównywania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego. Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości. Może to znacznie zwiększyć obcią- żenie drganiami w całkowitym czasie pracy. W celu dokładnego określenia rzeczywistego obciążenia drganiami należy uwzględnić również czas, w którym urządzenie jest wyłączone albo włączone, ale właściwie nie użytkowane. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy. Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycz- nych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych. OSTROŻNIE! Przy ciśnieniu akustycznym powyżej 85 dB(A) zakładać ochronniki słuchu. Ciśnienie akustyczne

[dB(A)] Moc akustyczna

Dokładność K = 3 dB Wartość emisji a

OSE 80-2 2,9 ODE 100-2 3,6 ORE 125-2 3,5 Dokładność K = 1,5 m/s

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia OSTRZEŻENIE! Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego. Tylko dla krajów UE Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci! Zgodnie z dyrektywą Unii Europejskiej 2012/19/WE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji. WSKAZÓWKA Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu. Zgodność Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne“ jest zgodny z następującymi normami lub dokumentami normatywnymi: EN 60745 zgodnie z wymaganiami rozporządzenia 2004/108/WE (do 19.04.2016), 2014/30/UE (od 20.04.2016), 2006/42/WE, 2011/65/WE. Odpowiedzialny za dokumentację techniczną: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Opis urządzenia 1 Przełącznik do włączania i wyłączania 2 Izolowane powierzchnie uchwytów 3 Elektryczny przewód zasilający (4,0 m) z wtyczką 4 Kółko nastawcze do regulacji liczby drgań oscylacyjnych. 5 Króciec zasysający 6 Tabliczka znamionowa (niewidoczna) 7 Tarcza szlifirska a) prostokątny (OSE 80-2) b) okrągły (ORE 125-2) c) trójkątny (ODE 100-2) 8 Box mikrofiltra a) Obudowa b) Wkład filtrujący z pokrywkąOSE 80-2 / ODE 100-2 / ORE 125-2

Dane techniczne Instrukcja obsługi OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego. Przed uruchomieniem Rozpakować narzędzie elektryczne, sprawdzić kompletność zakresu dostawy i ewentualne uszkodzenia transportowe. Zakładanie/wymiana krążka ściernego Tarcza szlifierska wyposażona jest w mocowanie na rzepy i dlatego nadaje się tylko i wyłącznie do zastosowania z krążkami ściernymi na rzepy. Wyjąć wtyczkę z gniazdka sieciowego. Zdjąć zużyty krążek ścierny (1.). W razie potrzeby oczyścić tarczę szlifierską z grubszych zanieczyszczeń. Nałożyć nowy krążek ścierny (2.). Krążek ścierny ułożyć tak, aby jego otwory pokrywały się z otworami na tarczy szlifierskiej. Krążek ścierny zamocować na rzepy poprzez lekki docisk do talerza szlifierskiego. Odsysanie pyłu Urządzenie elektryczne stosować wyłącznie z systemem odsysania pyłu. Dzięki temu zapobiega się wysokim stopniom zanieczyszczenia powietrza na stanowisku pracy i unika większych zabrudzeń miejsca pracy. Pył powstały przy szlifowaniu odsysany jest bezpośrednio w miejscu zdzierania materiału poprzez kanały odsysające w tarczy szlifierskiej. Narzędzie elektryczne może pracować z własnym zintegrowanym systemem odsysającym lub można je przyłączyć do zewnętrznej instalacji odsysającej.

OSE 80-2 ODE 100–2 ORE 125-2

Typ urządzenia Szlifierka mimośrodowa Napięcie V/Hz 230/50 Moc pobierana W 200 Średnica ruchu oscylującego mm 2 Liczba obrotów biegu jałowego min

8000–13000 Liczba drgań oscylacyjnych na biegu jałowym min

16000–26000 Kształt tarczy szlifierskiej Prostokąt Trójkąt Okrąg Wielkość tarczy szlifierskiej mm 80x130 100x145 Ø 125 Ciężar (bez przewodu) kg 1,25 1,20 1,20 Klasa ochrony II /OSE 80-2 / ODE 100-2 / ORE 125-2

Własny system odsysający z boxem mikrofiltra Box z mikrofiltrem nasunąć na króciec zasysający, aż do oporu. W celu zapewnienia optymalnego odsysania pyłu należy w odpowiednim czasie opróżnić box z mikrofiltrem! Element filtrujący czyścić regularnie. Box z mikrofiltrem zdjąć ruchem obroto- wym z króćca zasysającego. Zdjąć pokrywkę (zamek bagnetowy) i wyjąć element filtrujący. Element filtrujący wytrzepać poprzez uderzenia o twarde podłoże. Lamelki wyczyścić miękką szczotką. Opróżnić obudowę boxu mikrofiltra. Ponownie zamontować box mikrofiltra. Odsysanie przez zewnętrzną instalację odsysającą Wąż odsysający przyłączyć do króćca. Przestrzegać przepisów i wskazówek podanych w instrukcji obsługi odkur- zacza przemysłowego! Sprawdzić prawidłowość zamocowania! W razie potrzeby zastosować odpo- wiedni adapter. WSKAZÓWKA Aby zapobiec przyssaniu się urządzenia do powierzchni obrabianego materiału należy nastawić siłę ssącą odkurzacza przemysło- wego na odpowiednio niskie nastawienie. Regulacja liczby drgań oscylacyjnych Liczbę drgań oscylacyjnych można nasta- wić kółkiem nastawczym bezstopniowo w zakresie od 1 (niska) do 6 (wysoka), także podczas pracy urządzenia. Dzięki temu można optymalnie dopasować prędkość szlifowania odpowiednio do rodzaju materiału i warunków pracy. Włączanie i wyłączanie Włączyć urządzenie (1.): Nacisnąć przycisk na I. Wyłączyć urządzenie (2.) Nacisnąć przycisk na 0.OSE 80-2 / ODE 100-2 / ORE 125-2

OSTROŻNIE! W przypadku przerwy w dopływie prądu włączone urządzenie zatrzyma się a po przerwie ponownie się włączy. Wskazówki dotyczące pracy OSTRZEŻENIE! Narzędzie elektryczne chwytać tylko za izolowane powierzchnie do tego przeznaczone. OSTROŻNIE! Po wyłączeniu urządzenia narzędzie szli- fierskie obraca się jeszcze krótką chwilę. Włączyć szlifierkę i całą powierzchnią krążka szlifierskiego przyłożyć do powierzchni przeznaczonej do obróbki. Równo z umiarkowanym naciskiem prowadzić po obrabianym materiale. Wynik szlifowania zależny jest w istocie od wyboru właściwego krążka ściernego, wybranej liczby skoków i siły nacisku. Krążki ścierne wymieniać w odpowied- nim czasie. Nadmierne zwiększenie siły nacisku nie zwiększa wydajności szlifowania, lecz prowadzi do zwiększonego zużycia narzędzia elektrycznego i materiałów szlifierskich. Wyczerpujące informacje o wyrobach naszej firmy można uzyskać na stronie internetowej www.flex-tools.com

Przegląd, konserwacja i pielęgnacja OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego. Czyszczenie

Urządzenie i otwory wentylacyjne należy regularnie czyścić.

Wnętrze obudowy i silnik czyścić regular- nie wydmuchując suchym sprężonym powietrzem poprzez otwory wentylacyjne. Obudowa WSKAZÓWKA Nie wolno odkręcać śrub znajdujących się na głowicy obudowy. W przypadku nieprzestrzegania tego zalecenia, wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta. Naprawy Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzo- wanym przez producenta. Części zamienne i wyposażenie dodatkowe Krążki ścierne do różnych dziedzin zasto- sowania i dalsze elementy wyposażenia można znaleźć w katalogach producenta. Rysunek wybuchowy i listę części zamien- nych można znaleźć na naszej stronie internetowej: www.flex-tools.com Wyłączenie z odpowiedzialności Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania. Producent i jego przedstawiciel nie odpo- wiadają za szkody spowodowane niewłaści- wym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyro- bami innych producentów.OSE 80-2 / ODE 100-2 / ORE 125-2
