ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ OSE 802 Flex

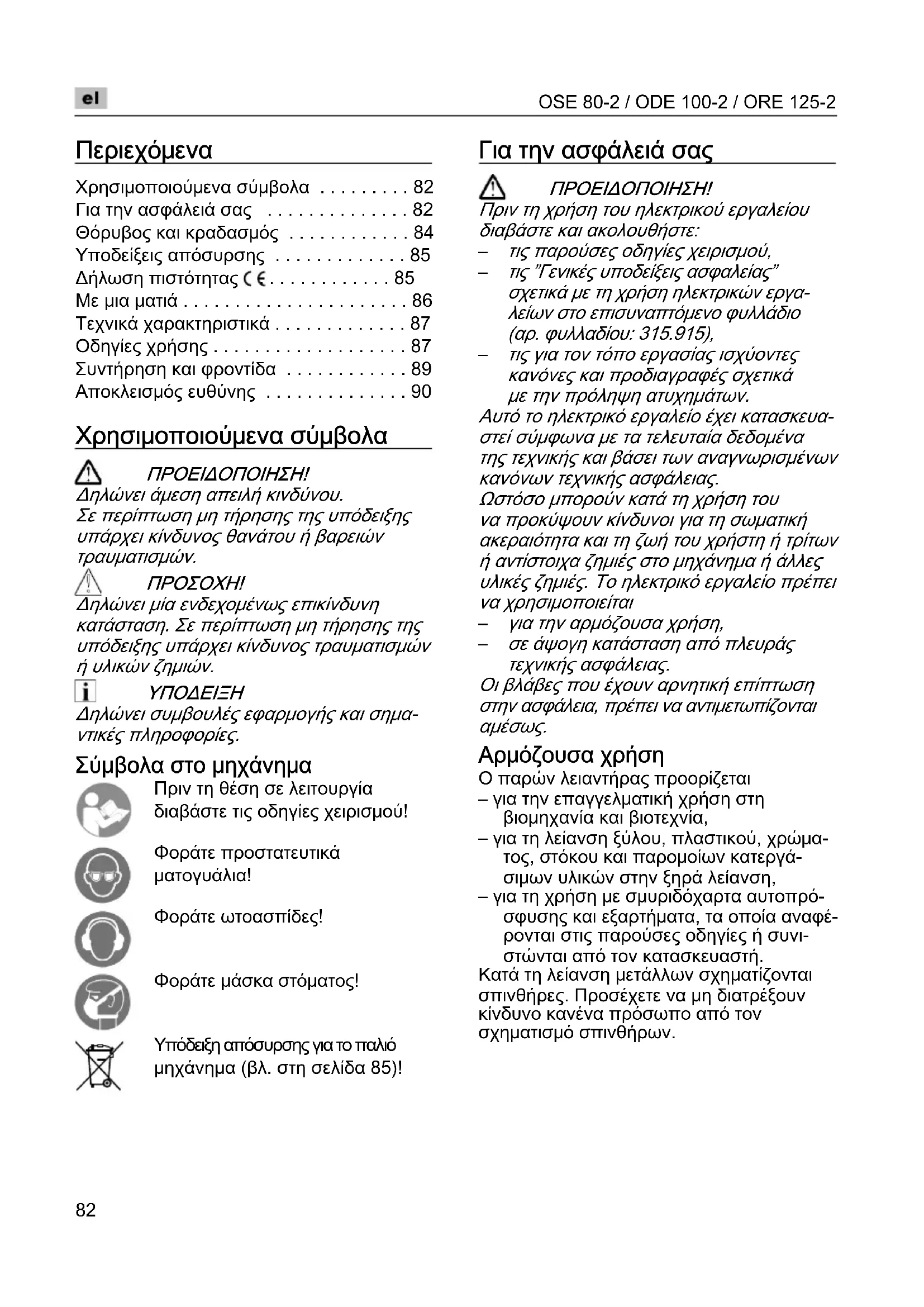

• Περιεχόμενα Χρησιμοποιούμενα σύμβολα p. 82
• Για την ασφάλειά σας p. 82
• Θόρυβος και κραδασμός p. 84
• Υποδείξεις απόσυρσης p. 85
• Δήλωση πιστότητας p. 85
• Με μια ματιά p. 86
• Τεχνικά χαρακτηριστικά p. 87
• Οδηγίες χρήσης p. 87
• Συντήρηση και φροντίδα p. 89
• Αποκλεισμός ευθύνης Χρησιμοποιούμενα σύμβολα ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Δηλώνει άμεση απειλή κινδύνου. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών. p. 90

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

Δηλώνει συμβουλές εφαρμογής και σημα- ντικές πληροφορίες. Σύμβολα στο μηχάνημα Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού! Φοράτε προστατευτικά ματογυάλια! Φοράτε ωτοασπίδες! Φοράτε μάσκα στόματος! Υπόδειξη απόσυρσης για το παλιό μηχάνημα (βλ. στη σελίδα 85)! Για την ασφάλειά σας ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε και ακολουθήστε:

τις παρούσες οδηγίες χειρισμού,

τις ”Γενικές υποδείξεις ασφαλείας” σχετικά με τη χρήση ηλεκτρικών εργα- λείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315.915),

τις για τον τόπο εργασίας ισχύοντες κανόνες και προδιαγραφές σχετικά με την πρόληψη ατυχημάτων. Αυτό το ηλεκτρικό εργαλείο έχει κατασκευα- στεί σύμφωνα με τα τελευταία δεδομένα της τεχνικής και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφάλειας. Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται

για την αρμόζουσα χρήση,

σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας. Οι βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται

Αρμόζουσα χρήση Ο παρών λειαντήρας προορίζεται – για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία, – για τη λείανση ξύλου, πλαστικού, χρώμα- τος, στόκου και παρομοίων κατεργά- σιμων υλικών στην ξηρά λείανση, – για τη χρήση με σμυριδόχαρτα αυτοπρό- σφυσης και εξαρτήματα, τα οποία αναφέ- ρονται στις παρούσες οδηγίες ή συνι- στώνται από τον κατασκευαστή. Κατά τη λείανση μετάλλων σχηματίζονται σπινθήρες. Προσέχετε να μη διατρέξουν κίνδυνο κανένα πρόσωπο από τον σχηματισμό σπινθήρων.OSE 80-2 / ODE 100-2 / ORE 125-2

Υποδείξεις ασφαλείας για λειαντήρες ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλείψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτρο- πληξία, πυρκαγιά και/ή βαριούς τραυματι- σμούς. Φυλάξτε όλες τις υποδείξεις ασφα- λείας και τις οδηγίες για μελλοντική χρήση. Προσοχή κίνδυνος πυρκαγιάς! Αποφεύγετε την υπερθέρμανση των λειαινόμενων αγαθών και του λειαντήρα. Πριν από παύσεις εργασίας αδειάζετε συνεχώς το δοχείο σκόνης. Η σκόνη λείανσης στον σάκο σκόνης, στο μικροφίλτρο, στον χάρτινο σάκο (ή στη σακούλα-φίλτρο ή αντίστοιχα στο φίλτρο της ηλεκτρικής σκούπας) μπορεί σε μη ευνοϊκές συνθήκες, όπως σχηματισμός σπινθήρων κατά τη λείανση μετάλλων, να αυταφλεχθεί. Ιδιαίτερος κίνδυνος υφίσταται, όταν η σκόνη λείανσης αναμιχθεί με κατάλοιπα βερνικιού, πολυουραιθανίου ή άλλων χημικών ουσιών και το λειαινόμενο αγαθό ζεσταθεί μετά από μακρά εργασία. Μη χρησιμοποιείται το ηλεκτρικό εργαλείο με κατεστραμμένο καλώδιο. Μην αγγίζετε το κατεστραμμένο καλώδιο και βγάλτε το φις από την πρίζα, αν το καλώδιο πάθει ζημιά κατά την εργασία. Τα κατεστραμμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο για ξηρά λείανση. Η διείσδυση νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. Οι εκλυόμενες σκόνες υλικών όπως μολυβδούχες βαφές, μερικά είδη ξύλου, ορυκτά και μέταλλα μπορούν να είναι επικίνδυνες για τον χειριστή ή για πρό- σωπα που βρίσκονται κοντά στην περιοχή εργασίας. Η εισπνοή τους ή η επαφή με τις σκόνες αυτές μπορούν να οδηγήσουν σε ασθέ- νειες της αναπνευστικής οδού και/ή σε αλλεργικές αντιδράσεις. – Φροντίζετε για καλό αερισμό του χώρου

– Αν είναι δυνατόν, χρησιμοποιείτε εξωτερικό απορροφητήρα σκόνης. – Συνιστάται η χρήση μάσκας προστασίας της αναπνοής με φίλτρο κατηγορίας P2. Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατεί- ται με διατάξεις τάνυσης ή μέγγενη κρατιέ- ται ασφαλέστερα απ’ ότι με το χέρι σας. Κρατάτε καθαρό τον χώρο εργασίας σας. Τα μίγματα υλικών είναι ιδιαίτερα επικίν- δυνα. Η σκόνη ελαφρών μετάλλων είναι εύκαυστη και εκρηκτική.

Μην επεξεργάζεστε υλικά, από τα οποία εκλύονται επιβλαβείς για την υγεία ύλες (π. χ. αμίαντος).

Μην λειαίνετε ποτέ ελαφρά μέταλλα, των οποίων η περιεκτικότητα σε μαγνήσιο είναι μεγαλύτερη από 80%. Κίνδυνος πυρκαϊάς.

Πριν τη χρήση ελέγχετε τη σωστή τοποθέτ- ηση και στερέωση των εργαλείων λεία- νσης. Θέτετε το μηχάνημα για 30 δευτερό- λεπτα χωρίς φορτίο σε λειτουργία.

Διακόπτετε αμέσως τη δοκιμαστική λειτου- ργία, όταν εμφανιστούν δυνατοί κραδα- σμοί ή άλλες ζημιές. Ελέγχετε το μηχάνημα, για να εξακριβώ- σετε την αιτία.

Πριν την απόθεση θέτετε το ηλεκτρικό εργαλείο εκτός λειτουργίας και το αφήνετε να ακινητοποιηθεί τελείως.

Μη στερεώνετε τα ηλεκτρικά εργαλεία σε μέγγενη.

Οδηγείτε το τροφοδοτικό καλώδιο πάντοτε προς τα πίσω μακριά από το ηλεκτρικό εργαλείο.OSE 80-2 / ODE 100-2 / ORE 125-2

Περαιτέρω υποδείξεις ασφαλείας

Χρησιμοποιείτε μόνον μπαλαντέζες που είναι εγκεκριμένες για εξωτερικούς

Για τη σήμανση του μηχανήματος χρησιμοποιείτε μόνον αυτοκόλλητες

Μην ανοίγετε τρύπες στο περίβλημα.

Η τάση του δικτύου και τα στοιχεία της τάσης στην πινακίδα τύπου πρέπει να συμφωνούν μεταξύ τους. Θόρυβος και κραδασμός Οι τιμές θορύβου και κραδασμών υπολογί- στηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 60745. Η κατά Α αξιολογημένη ακουστική στάθμη θορύβων του μηχανήματος ανέρχεται χαρακτηριστικά: Συνολική τιμή κραδασμών: ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Οι τιμές μέτρησης που δίνονται ισχύουν για νέα μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

Η στάθμη κραδασμών που δίνεται στις Οδηγίες αυτές έχει μετρηθεί σύμφωνα με μια μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου ΕΝ 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προ- σωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπρο- σωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτ- ρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρ- μογές με αποκλίνοντα εξαρτήματαεργαλεία ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το μηχάνημα είναι απενεργοποιημένο ή λειτου- ργεί, χωρίς όμως να χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστή- ματος εργασίας. Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων-εργαλείων, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

Ανακρίβεια K = 3 dB Τιμή εκπομπής a

Υποδείξεις απόσυρσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αχρηστεύετε τα παλιά μηχανήματα που δεν χρησιμοποιούνται πλέον, κόβοντας το τροφοδοτικό καλώδιο. Όχι για χώρες της Ευρωπαϊκής

Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα! Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.

Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο! Δήλωση πιστότητας Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο Κεφάλαιο ”Τεχνικά χαρακτηριστικά” βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά ντοκουμέντα: EN 60745 βάσει των διατάξεων των οδηγιών 2004/108/EÊ (Ýùò 19.04.2016), 2014/30/EE (áðü 20.04.2016), 2006/42/EK, 2011/65/EK. Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Με μια ματιά 1Διακόπτης για τη θέση σε και εκτός λειτουργίας 2 Μονωμένες επιφάνειες λαβής 3Τροφοδοτικό καλώδιο 4,0 m με φις 4 Τροχός ρύθμισης Για τη ρύθμιση του αριθμού ταλαντώσεων. 5 Στόμιο απορρόφησης 6 Πανακίδα τύπου (δε φαίνεται) 7Πλάκα λείανσης a) ïñèïãþíéïò (OSE 80-2) b) óôñïããõëüò (ORE 125-2) c) ôñéãùíéêüò (ODE 100-2) 8 Κουτί μικροφίλτρου a) Περίβλημα b) Ένθετο φίλτρου με καπάκιOSE 80-2 / ODE 100-2 / ORE 125-2

Τεχνικά χαρακτηριστικά Οδηγίες χρήσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα. Πριν τη θέση σε λειτουργία Ξεπακετάρετε το ηλεκτρικό εργαλείο και ελέγξτε το για την πληρότητα της παράδοσης και για ενδεχόμενες ζημιές από τη μεταφορά. Τοποθέτηση/Αλλαγή σμυριδό-

Η πλάκα λείανσης διαθέτει αυτοπρόσφυση και γι’ αυτό είναι κατασκευασμένη απο- κλειστικά για τη χρήση με σμυριδόχαρτα αυτοπρόφυσης. Τραβήξτε το φις από την πρίζα. Αφαιρέστε το φθαρμένο σμυριδό- χαρτο (1.). Αν χρειάζεται καθαρίστε τους μεγάλους ρύπους από την πλάκα λείανσης. Τοποθετήστε καινούργιο σμυριδό- χαρτο (2.). Φέρτε τις οπές στο σμυριδόχαρτο σε συμφωνία με τις οπές της πλάκας

Στερεώστε το σμυριδόχαρτο με την αυτοπρόσφυση (βέλκρο) πιέζοντάς το ελαφρά προς τον δίσκο λείανσης. Απορρόφηση σκόνης Χρησιμοποιείτε το ηλεκτρικό εργαλείο αποκλειστικά με απορρόφηση. Έτσι εμποδίζονται η ρύπανση του αέρα εργασίας από υψηλή συγκέντρωση σκόνης και η ύπαρξη μεγαλύτερων ρύπων στον χώρο εργασίας. Η σκόνη λείανσης απορροφάται άμεσα στο σημείο τριψίματος μέσω των καναλιών απορρόφησης στην πλάκα λείανσης. Το ηλεκτρικό εργαλείο μπορεί να χρησιμο- ποιηθεί με την ενσωματωμένη ίδια απορ- ρόφηση ή με συνδεδεμένη (εξωτερική) εγκατάσταση απορρόφησης.

OSE 80-2 ODE 100–2 ORE 125-2

Τύπος συσκευής Έκκεντρος λειαντήρας Τάση V/Hz 230/50 Απορροφούμενη ισχύς W 200 Διάμετρος κύκλου ταλάντωσης mm 2 Αριθμός στροφών στο ρελαντί min

8000–13000 Αριθμός ταλαντώσεων στο ρελαντί min

16000–26000 Σχήμα της πλάκας λείανσης Ïñèïãþíéï Ôñßãùíï

Μέγεθος της πλάκας λείανσης mm 80x130 100x145 Ø 125 Βάρος (χωρίς καλώδιο) kg 1,25 1,20 1,20 Κατηγορία προστασίας (μόνωση) II /OSE 80-2 / ODE 100-2 / ORE 125-2

Ίδια απορρόφηση με κουτί μικροφίλτρου Ωθήστε το κουτί μικροφίλτρου ως το τέρμα στο στόμιο απορρόφησης. Για να διασφαλιστεί ιδανική απορρόφηση της σκόνης, αδειάζετε έγκαιρα το κουτί μικρο-

Καθαρίζετε τακτικά το στοιχείο φίλτρου. Τραβήξτε το κουτί μικροφίλτρου με κινήσεις στρέψης από το στόμιο απορρόφησης. Αφαιρέστε το καπάκι (κούμπωμα τύπου μπαγιονέτ) και τραβήξτε το με το στοιχείο φίλτρου προς τα έξω. Χτυπήστε το στοιχείο φίλτρου σε σταθερό υπόθεμα να αδειάσει. Καθαρίζετε τα ελασμάτια με μαλακή

Αδειάστε το περίβλημα του κουτιού μικροφίλτρου. Επανασυναρμολογήστε το κουτί μικρο-

Ξένη απορρόφηση με εγκατάσταση απορρόφησης Συνδέστε τον εύκαμπτο σωλήνα απορρόφησης στο στόμιο απορρόφησης. Προσέξτε τις Οδηγίες Χρήσης της εγκα- τάστασης απορρόφησης! Ελέγξτε τη στερέωση! Αν χρειάζεται χρησιμοποιήστε κατάλληλο προσαρμογέα.

Για να μην κολλήσει από την αναρρόφηση το μηχάνημα επάνω στην επιφάνεια του κατεργαζόμενου τεμαχίου, ρυθμίστε ανά- λογα χαμηλά την ισχύ απορρόφησης στον απορροφητήρα σκόνης. Ρύθμιση αριθμού ταλαντώσεων Με τον τροχό ρύθμισης μπορεί να ρυθμιστεί χωρίς διαβαθμίσεις ο αριθμός κραδασμών επίσης κατά τη λειτουργία από το 1 (χαμηλός) έως το 6 (υψηλός). Έτσι μπορεί να προσαρμοστεί ιδανικά η ταχύτητα λείανσης στο εκάστοτε κατερ- γαζόμενο υλικό και τις συνθήκες εργασίας.OSE 80-2 / ODE 100-2 / ORE 125-2

Μετά την αποκατάσταση της διακοπής ρεύματος το αναμμένο μηχάνημα ξαναξεκινά. Υποδείξεις εργασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κρατάτε το ηλεκτρικό εργαλείο μόνο στις μονωμένες επιφάνειες λαβής!

Μετά τη θέση εκτός λειτουργίας το εργαλείο λείανσης εξακολουθεί να κινείται για λίγο. Ενεργοποιήστε τον λειαντήρα και τοπο- θετήστε τον με ολόκληρο το σμυριδό- χαρτο επάνω στην προς επεξεργασία

Μετακινήστε τον με μέτρια πίεση ομοιόμορφα επάνω στο κατεργαζόμενο

Το αποτέλεσμα λείανσης καθορίζεται σε γενικές γραμμές από την επιλογή του σωστού σμυριδόχαρτου, τον επιλεγμένο αριθμό ταλαντώσεων και την πίεση

Ανανεώνετε έγκαιρα τα σμυριδόχαρτα. Η υπερβολική αύξηση της πίεσης επαφής δεν οδηγεί σε υψηλότερη απόδοση λείανσης, αλλά σε ισχυρότερη φθορά του ηλεκτρικού εργαλείου και του μέσου

Περαιτέρω πληροφορίες σχετικά με τα προϊόντα του κατασκευαστή στην ηλεκτρονική διεύθυνση www.flex-tools.com. Συντήρηση και φροντίδα ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

Καθαρίζετε τακτικά το μηχάνημα και τις σχισμές αερισμού. Καθαρίζετε τον εσωτερικό χώρο του περιβλήματος με τον κινητήρα τακτικά, διοχετεύοντας από τις σχισμές αερισμού στεγνό πεπιεσμένο αέρα.

Μη λύσετε τις βίδες στο περίβλημα. Σε περίπτωση μη τήρησης παύει να ισχύει η αξίωση παροχής εγγύησης από τον κατασκευαστή.

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο από τον κατασκευαστή εξουσιοδοτημένο συνεργείο της τεχνικής εξυπηρέτησης των πελατών μας. Ανταλλακτικά και εξαρτήματα Για τα σμυριδόχαρτα για τους διαφόρους τομείς εφαρμογής και τα περαιτέρω εξαρτή- ματα ανατρέξτε στους καταλόγους του κατασκευαστή. Σχέδια αποσυναρμολογημένης όψης και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας: www.flex-tools.comOSE 80-2 / ODE 100-2 / ORE 125-2

Αποκλεισμός ευθύνης Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθη- καν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος. Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατα- σκευαστών.OSE 80-2 / ODE 100-2 / ORE 125-2
