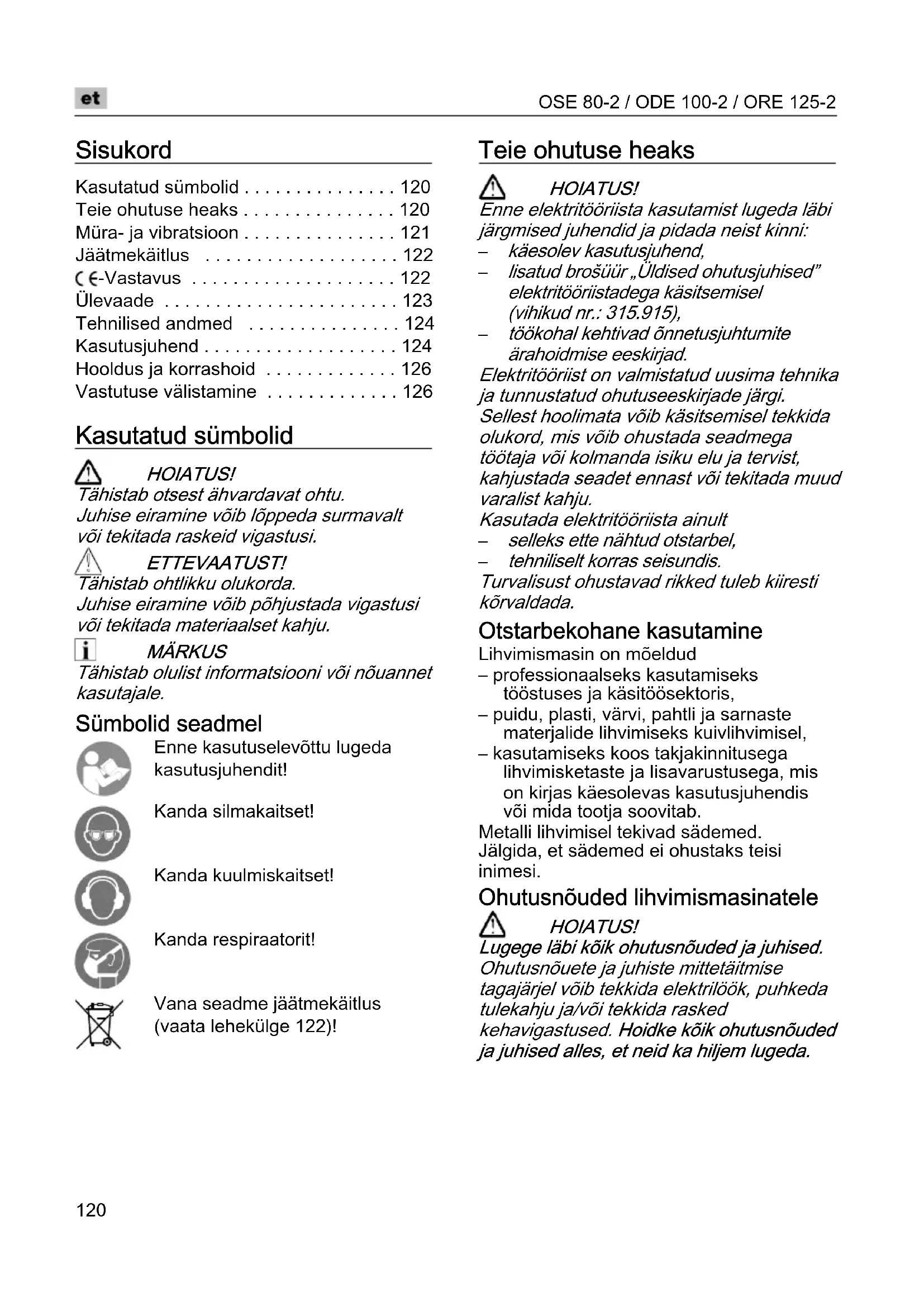

KASUTUSJUHEND OSE 802 Flex

• Sisukord Kasutatud sümbolid p. 120
• Teie ohutuse heaks p. 120
• Müra- ja vibratsioon p. 121
• Jäätmekäitlus p. 122
• -Vastavus p. 122
• Ülevaade p. 123
• Tehnilised andmed p. 124
• Kasutusjuhend p. 124
• Hooldus ja korrashoid p. 126
• Vastutuse välistamine Kasutatud sümbolid HOIATUS! Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi. ETTEVAATUST! Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju. MÄRKUS Tähistab olulist informatsiooni või nõuannet kasutajale. Sümbolid seadmel Enne kasutuselevõttu lugeda kasutusjuhendit! Kanda silmakaitset! Kanda kuulmiskaitset! Kanda respiraatorit! Vana seadme jäätmekäitlus (vaata lehekülge 122)! Teie ohutuse heaks HOIATUS! Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni: p. 126

käesolev kasutusjuhend,

lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),

töökohal kehtivad õnnetusjuhtumite ärahoidmise eeskirjad. Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutada elektritööriista ainult

selleks ette nähtud otstarbel,

tehniliselt korras seisundis. Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada. Otstarbekohane kasutamine Lihvimismasin on mõeldud – professionaalseks kasutamiseks tööstuses ja käsitöösektoris, – puidu, plasti, värvi, pahtli ja sarnaste materjalide lihvimiseks kuivlihvimisel, – kasutamiseks koos takjakinnitusega lihvimisketaste ja lisavarustusega, mis on kirjas käesolevas kasutusjuhendis või mida tootja soovitab. Metalli lihvimisel tekivad sädemed. Jälgida, et sädemed ei ohustaks teisi inimesi. Ohutusnõuded lihvimismasinatele HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.OSE 80-2 / ODE 100-2 / ORE 125-2

Ettevaatust, tuleoht! Vältige lihvitava materjali ja lihvimismasina ülekuume- nemist. Enne töös vaheaja tegemist tühjendage alati tolmukott. Tolmukotis, mikrofiltris, paberkotis (või tolmuimeja filtrikotis või filtris) olev lihvi- mistolm võib ebasoodsatel tingimustel, näiteks metalli lihvimisel tekkivatest sädemest iseeneslikult süttida. Eriti ohtlik olukord tekib siis, kui lihvi- mistolm seguneb laki, polüuretaani jääkide või muude keemiliste ainetega ja lihvitav materjal on pikast töötlemisest kuum. Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud. Ärge puudutage kahjustunud kaablit ja tõmmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu. Kasutage elektritööriista vaid kuivlihvi- miseks. Vee sattumine elektriseadmesse suurendab elektrilöögi tekkimise ohtu. Materjalide, nagu näiteks pliisisaldusega värvkatete, mõningate puiduliikide, mineraalainete ja metallide tolmud võivad ohustada käituspersonali või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone. – Hoolitsege selle eest, et töökoht oleks hästi õhutatud! – Võimaluse korral kasutada tolmuimejat. – Soovitatakse kasutada hingamisteede kaitsemaski, mis on varustatud P2 klassi filtriga. Kinnitage töödeldav materjal. Kinnitusrakisesse või kruustangide vahele kinnitatud materjal seisab kindlamini paigal kui käega kinni hoides. Hoidke oma töökoht puhas. Eriti ohtlikud on materjalisegud. Kergmetallide tolm võib süttida või plahvatada.

Töödelda ei tohi materjale, mis eraldavad tervist kahjustavaid osakesi (nt asbest).

Kunagi ei tohi lihvida ega lõigata kerg- metalle, mille magneesiumi sisaldus on suurem kui 80%. Tuleoht!

Enne kasutamist kontrollida, et lihvimistar- vikud on õigesti paigaldatud ja kinnitatud. Lülitada seade 30 sekundiks ilma koormuseta sisse!

Katkestada proovikäivitus kohe, kui tarvik vibreerib tugevalt või ilmnevad muud puudused. Põhjuse kindlakstegemiseks kontrollida masin üle.

Enne elektritööriista käest ära panemist lülitada see välja ja oodata, kuni see on täielikult seiskunud.

Elektritööriista ei tohi kinnitada kruustan- gide vahele.

Võrgukaabel peab jääma elektritööriistast alati tahapoole. Ohutusalane lisateave

Kasutada ainult välistingimustes tööta- miseks ettenähtud pikendusjuhet.

Seadme tähistamiseks kasutada ainult kleebiseid. Mitte puurida korpusesse auke.

Andmeplaadile märgitud pinge peab vastama kohalikule võrgupingele. Müra- ja vibratsioon Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt. Seadme tüüpiline A-väärtuse müratase: Vibratsiooni koguväärtus: HOIATUS! Antud mõõteväärtused kehtivad uute sead- mete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad. Helirõhk

Määramatus K = 3 dB Emissiooni väärtus a

MÄRKUS Käesolevas õpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks võrdle- miseks. Sobib ka vibratsiooni koormuse esialg- seks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasuta- takse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tase- mest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda. Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada. Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad. ETTEVAATUST! Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset. Jäätmekäitlus HOIATUS! Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks. Ainult EL riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele. MÄRKUS Teavet jäätmekäitluse võimaluste kohta saate müüja käest! -Vastavus Kinnitame ainuvastutajana, et "Tehnilised andmed" all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega

Ülevaade 1Lüliti sisse- ja väljalülitamiseks 2 Käepideme isoleeritud pinnad 3 Võrgupistikuga toitejuhe (4,0 m) 4 Reguleerimisratas võngete arvu reguleerimiseks. 5 Äratõmbeava 6 Andmeplaat (ei ole näha) 7 Lihvimisplaat a) ristkülik (OSE 80-2) b) ümar (ORE 125-2) c) kolmnurkne (ODE 100-2) 8 Mikrofilter a) Korpus b) Filterelement koos kaanegaOSE 80-2 / ODE 100-2 / ORE 125-2

Tehnilised andmed Kasutusjuhend HOIATUS! Enne igasuguste tööde alustamist elektri- tööriista juures tõmmata pistik pistikupesast välja. Enne kasutuselevõttu Võtta elektritööriist pakendist välja ja kontrollida, kas see on täielik ja ilma transpordikahjustuseta. Lihvimisketta kinnitamine/ vahetamine Lihvimisplaat on takjakinnitusega, seepä- rast kasutada ainult takjakinnitusega lihvi- miskettaid. Tõmmata võrgupistik välja. Tõmmata kulunud lihvimisketas küljest ära (1.). Vajaduse korral puhastada lihvimisplaat suurest prahist. Panna uus lihvimisketas peale (2.). Lihvimisketas panna peale nii, et selle augud jäävad lihvimisplaadi aukudega täpselt kohakuti. Suruda lihvimisketas kerge survega vastu lihvtalla takjakinnitust kinni. Tolmu imemine Kasutada elektritööriista ainult koos tolmueemaldusseadmega. Nii ei lähe õhk töökohal tolmuseks ja töökoht püsib puhtam. Lihvimistolm imetakse ära lihvimisplaadi äratõmbekanalite kaudu. Elektritööriista saab kasutada integreeritud tolmueemaldusega või külge ühendatud tolmueemaldusseadmega.

OSE 80-2 ODE 100–2 ORE 125-2

Seadmetüüp Ekstsentriklihvija Pinge V/Hz 230/50 Võimsustarve W 200 Võnke läbimõõt mm 2 Pöörded tühikäigul min

8000–13000 Võngete arv tühikäigul min

16000–26000 Lihvimisplaadi kuju ristkülik kolmnurk ümar Lihvimisplaadi mõõdud mm 80x130 100x145 Ø 125 Kaal (ilma toitejuhtmeta) kg 1,25 1,20 1,20 Kaitseklass II /OSE 80-2 / ODE 100-2 / ORE 125-2

Integreeritud tolmueemaldamine mikrofiltriga Kinnitada mikrofilter äratõmbeava külge. Maksimaalse imemisvõime tagamiseks tuleb mikrofiltrit alati õigeaegselt tühjendada. Filterelementi tuleb regulaarselt puhastada. Tõmmata mikrofilter imemisava küljest pöörates maha. Võtta kaas pealt ära (bajonettliide) ja tõmmata filterelemendiga välja. Koputada filterelement vastu tugevat pinda puhtaks. Lamellid puhastada pehme harjaga. Tühjendada mikrofiltri korpus. Panna mikrofilter sisse tagasi. Imemine külge ühendatud tolmueemaldusseadmega Ühendada imemisvoolik äratõmbeava külge. Idage kinni imemisseadme kasutusjuhendist! Kontrollida kinnitust!

Vajaduse korral kasutada sobivat adapterit. MÄRKUS Et seade ei jääks vastu töödeldava materjali pinda kinni, tuleb tolmueemaldusseadme võimsust madalamaks reguleerida. Võngete arvu reguleerimine Reguleerimisrattast saab võngete arvu muuta ka töötamise ajal astmeteta vahemikus 1 (madal) kuni 6 (kõrge). Nii saab lihvimise kiirust kohandada optimaalselt vastavalt materjalile ja töötingimuste iseloomule. Sisse- ja väljalülitamine Lülitada seade sisse (1.): Vajutada lülitil I peale. Lülitada seade välja (2.): Vajutada lülitil 0 peale. ETTEVAATUST! Pärast voolukatkestust käivitub sisselülitatud seade.OSE 80-2 / ODE 100-2 / ORE 125-2

Käitus HOIATUS! Võtta kinni ainult elektritööriista isoleeritud käepidemetest. ETTEVAATUST! Pärast väljalülitamist pöörleb lihvketas veel natukene aega. Lülitada lihvimismasin sisse ja asetada lihvimisketas tervikuna töödeldavale pinnale. Liigutada seadet ühtlaselt mõõduka survega mööda töödeldava materjali pinda. Lihvimistulemus sõltub peamiselt õige lihvimisketta valimisest, valitud võngete arvust ja survest. Lihvimiskettaid tuleb välja vahetada õigel ajal. Liiga tugev surve ei anna paremat tulemust, vaid kulutab rohkem elektritööriista ja lihvimistarvikut. Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com

Hooldus ja korrashoid HOIATUS! Enne igasuguste tööde alustamist elektritööriista juures tõmmata pistik pistikupesast välja. Puhastamine Seadet ja ventilatsioonipilusid puhastada regulaarselt. Puhastada regulaarselt läbi ventilatsioo- niavade mootorit ja korpust seest kuiva suruõhuga. Korpus MÄRKUS Korpusel olevaid kruvisid ei tohi lahti võtta. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse. Remonttööd Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses. Varuosad ja tarvikud Erinevaks otstarbeks ettenähtud lihvimis- kettaid ja muid tarvikuid leiate tootja kata- loogidest. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com Vastutuse välistamine Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud asjatundmatu kasutamise või teiste tootjate toodete kasutamise tagajärjel.OSE 80-2 / ODE 100-2 / ORE 125-2
