KASUTUSJUHEND CA 10.818.0 Flex

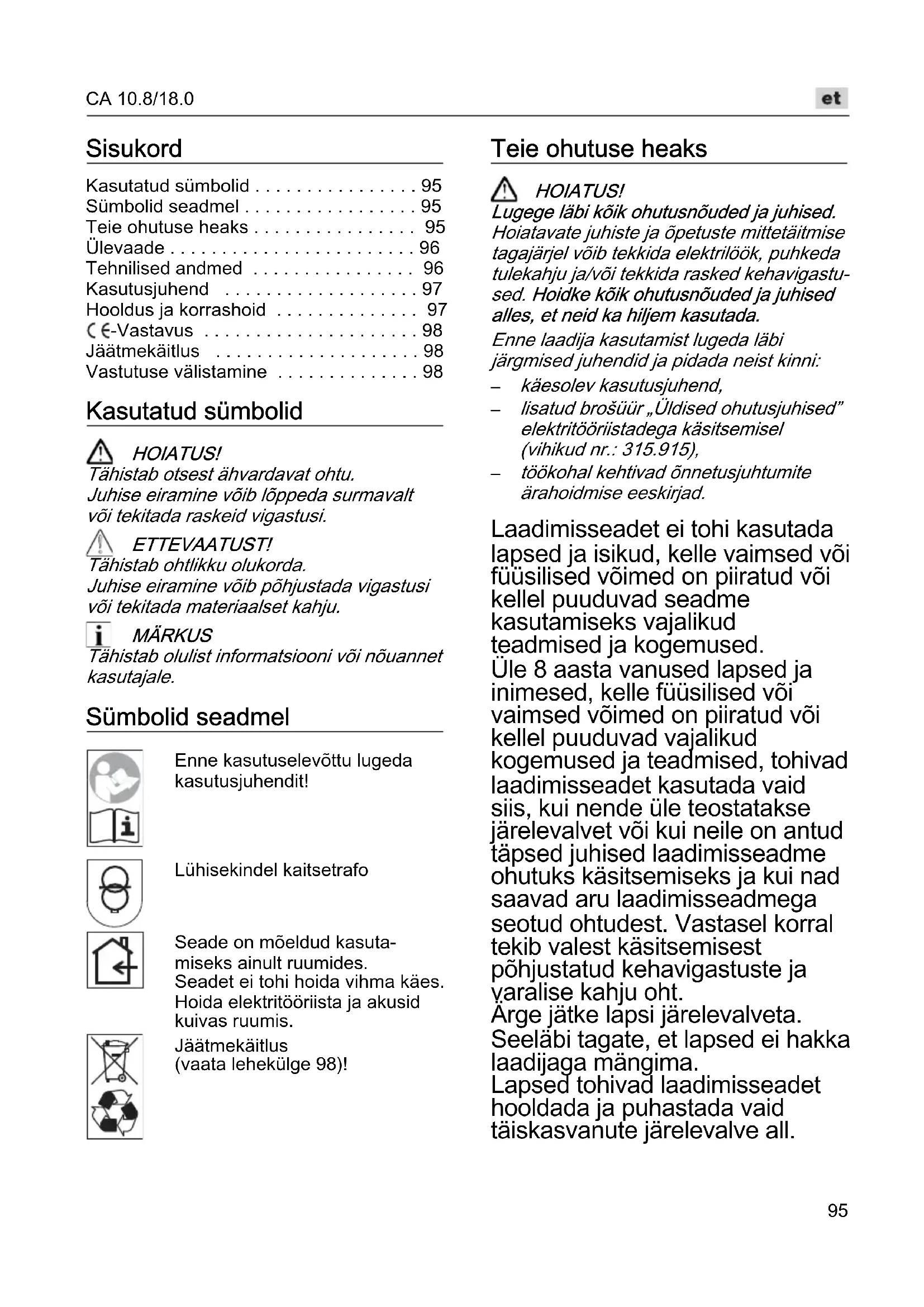

• Sisukord Kasutatud sümbolid p. 95
• Sümbolid seadmel p. 95
• Teie ohutuse heaks p. 95
• Ülevaade p. 96
• Tehnilised andmed p. 96
• Kasutusjuhend p. 97
• Hooldus ja korrashoid p. 97
• -Vastavus p. 98
• Jäätmekäitlus p. 98
• Vastutuse välistamine Kasutatud sümbolid HOIATUS! Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi. ETTEVAATUST! Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju. MÄRKUS Tähistab olulist informatsiooni või nõuannet kasutajale. Sümbolid seadmel Enne kasutuselevõttu lugeda kasutusjuhendit! Lühisekindel kaitsetrafo Seade on mõeldud kasuta- miseks ainult ruumides. Seadet ei tohi hoida vihma käes. Hoida elektritööriista ja akusid kuivas ruumis. Jäätmekäitlus (vaata lehekülge 98)! Teie ohutuse heaks HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised. Hoiatavate juhiste ja õpetuste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastu- sed. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada. Enne laadija kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni: p. 98

käesolev kasutusjuhend,

lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),

töökohal kehtivad õnnetusjuhtumite ärahoidmise eeskirjad. Laadimisseadet ei tohi kasutada lapsed ja isikud, kelle vaimsed või füüsilised võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused. Üle 8 aasta vanused lapsed ja inimesed, kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad vajalikud kogemused ja teadmised, tohivad laadimisseadet kasutada vaid siis, kui nende üle teostatakse järelevalvet või kui neile on antud täpsed juhised laadimisseadme ohutuks käsitsemiseks ja kui nad saavad aru laadimisseadmega seotud ohtudest. Vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja varalise kahju oht. Ärge jätke lapsi järelevalveta. Seeläbi tagate, et lapsed ei hakka laadijaga mängima. Lapsed tohivad laadimisseadet hooldada ja puhastada vaid täiskasvanute järelevalve all.CA 10.8/18.0

Otstarbekohane kasutamine Laadija CA 10.8/18.0 on ette nähtud FLEX'i – AP 10.8 (2,5 Ah), – AP 10.8 (4,0 Ah), – AP 10.8 (6,0 Ah), – AP 18.0 (2,5 Ah) ja – AP 18.0 (5,0 Ah) tüüpi akude laadimiseks. Akupinge peab vastama laadimisseadme laadimispingele. Vastasel juhul tekib tulekahju ja plahvatuse oht. Laadija ohutusjuhised Ärge jätke laadijat vihma ega niiskuse kätte. Vee sissetungimine elektrilisse tööriista suurendab elektrilöögi ohtu. Hoidke laadija puhas. Mustus tekitab elektrilöögi ohu. Iga kord enne kasutamist kontrollige üle laadija, toitejuhe ja pistik. Vigastuste tuvastamisel ärge laadijat kasutage. Ärge avage laadijat ise ja laske seda parandada vaid vastava ala spetsialistidel, kes kasutavad originaalvaruosi. Vigastatud laadija, toitejuhe ja pistik suurendavad elektrilöögi ohtu. Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda aure. Õhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid. Ärge pange laadija peale asju ega pange laadijat pehmele pinnale. Ettevaatust, tuleoht! Kontrollige alati, et võrgupinge vastab laadija andmeplaadile märgitud pingele. Ülevaade 1 Aku pesa 2Kontaktid 3 Ventilatsiooniavad 4 Talitlusseisundi näidik 5 Toitejuhe koos võrgupistikuga Tehnilised andmed Seade Laadija CA 10.8/18.0 Sisendpinge V~/Hz 220-240/50-60 Laadimispinge V– 12/20 Laadimisaeg (sõltub laadimisolekust) AP 10.8/2,5 min 40 AP 10.8/4,0 min 40 AP 10.8/6,0 min 55 AP 18.0/2,5 min 40 AP 18.0/5,0 min 45 Töötemperatuur °C 0–40 Kaal (ilma akuta) kg 0,89 Kaitseklass II /CA 10.8/18.0

Akusid ei tohi kunagi laadida temperatuuril alla 0 °C või üle 55 °C.

Mitte laadida akusid paigas, kus on kõrge õhuniiskus või kõrge keskkonna temperatuur.

Laadimise ajal ei tohi akusid ja akulaadijat kinni katta.

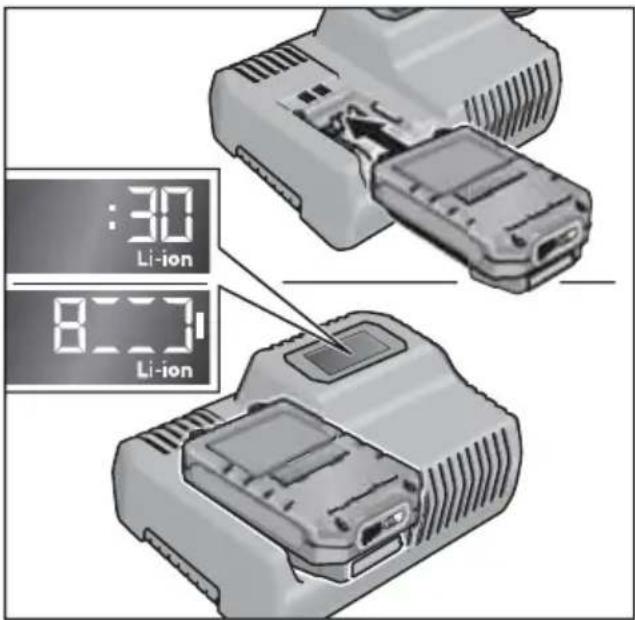

Kui laadimine on lõppenud, tõmmata akulaadija pistik pistikupesast välja. Laadimine ETTEVAATUST! Kaasasolevasse akulaadijasse panna ainult originaalakusid. Ühendada pistik akulaadijasse. Näidiku taustvalgustuse roheline tuli süttib 2 sekundiks ja kustub siis. Näidikule kuvatakse OK. Panna aku akulaadijasse sisse. – Näidikule kuvatakse vaheldumisi laadimise lõpuni jääv aeg (kuni aku täieliku laadimiseni) ja laetustaseme graafiline kujutis. – Kui põleb taustvalgustuse oranž tuli, on aku laetuse tase alla 80%. – Kui aku laetuse tase on 80%, süttib näidiku roheline tuli ja näidikule kuvatakse OK. Kui näidikule kuvatakse näit , on aku täielikult laetud. Roheline taustvalgustus kustub mõne hetke pärast. Võtta aku akulaadijast välja. Tõmmata võrgupistik välja. MÄRKUS Kui aku laadijasse panemisel hakkab näidik vilkuma, on aku või laadija defektne. Näidik vilgub aeglaselt. Taustvalgus on oranž. Aku on liiga kuum või liiga külm. Laadimine algab siis, kui aku on saavuta- nud laadimistemperatuuri (0°C...55°C). Näidik vilgub kiiresti. Taustvalgus on punane. Võtta aku laadijast välja ja panna uuesti sisse. Kui näit ei muutu, on aku defektne. Vahetada aku välja või lasta töökojas üle kontrollida. Kui see veateade kuvatakse ka teise aku puhul, on laadija rikkis. Lasta laadija töökojas üle kontrollida. Hooldus ja korrashoid HOIATUS! Enne igasuguste tööde alustamist tõmmata pistik pistikupesast välja. Mitte kasutada vett ja vedelaid pesuvahendeid. Mustus ja tolm eemaldada korpuselt pintsli või kuiva lapiga. Remonttööd Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.comCA 10.8/18.0

-Vastavus Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EL, 2014/30/EL

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Jäätmekäitlus HOIATUS! Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks. Ainult EL riikidele. Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele. Jäätmete taaskasutamine prügilasse ladestamise asemel. Suunata seade, tarvikud ja pakend keskkonnaohutusse taaskasutusse. Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud. HOIATUS! Akusid/patareisid mitte visata olmeprügisse, tulle ega vette. Kasutuskõlbmatuid akusid mitte avada. Akusid/patareisid tuleb korjata ning suunata ümbertöötlusse või hävitada keskkonnasäästlikult. Ainult EL riikidele: Direktiivi 2006/66/EÜ järgi kuuluvad defektsed või kasutatud akud/patareid ümbertöötlusele. MÄRKUS Teavet jäätmekäitluse võimaluste kohta saate müüja käest! Vastutuse välistamine Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud asjatundmatu kasutamise või teiste tootjate toodete kasutamise tagajärjel. Klaus Peter WeinperEckhard Rühle Manager Research & Development (R & D) Head of Quality Department (QD)CA 10.8/18.0
