Marque	Flex
Modèle	CA 10.8/18.0
Type de produit	Chargeur de piles
Tension d’entrée	220-240 V ~ 50/60 Hz
Tension de recharge	12 V (pour accus 10,8 V) / 20 V (pour accus 18 V)
Poids (sans accu)	0,89 kg
Classe de protection	II (double isolation)
Température de service autorisée	0 °C à 40 °C
Température de recharge des accus	0 °C à 55 °C
Durée de recharge typique	40 à 55 minutes selon la capacité de l’accu (2,5 Ah à 6,0 Ah)
Affichage	Écran avec rétroéclairage vert/orange/rouge, indication du temps restant et état de charge
Fonctions principales	Recharge des accus Li-ion FLEX (10,8 V et 18 V), détection de défaut, protection contre surchauffe et court-circuit
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ou une brosse ; ne pas utiliser d’eau ni de produits liquides
Consignes de sécurité	Ne pas exposer à la pluie ou à l’humidité ; ne pas recouvrir pendant la charge ; vérifier l’intégrité du câble et de la fiche
Pieces détachées et réparabilité	Réparations uniquement par un atelier SAV agréé ; vues éclatées et pièces de rechange sur www.flex-tools.com
Informations générales	Conforme aux normes EN 60335-1, EN 60335-2-29 ; directives 2014/35/UE, 2014/30/UE
Consignes de mise au rebut	Ne pas jeter avec les déchets ménagers ; recycler selon directive 2012/19/UE ; retirer le câble d’alimentation

FOIRE AUX QUESTIONS - CA 10.818.0 Flex

Quel type d’accu puis-je recharger avec le chargeur Flex CA 10.8/18.0 ?

Ce chargeur est conçu exclusivement pour les accus Li‑ion de la marque Flex, sous tensions 10,8 V (modèles AP 10.8/...) et 18 V (modèles AP 18.0/...). Ne pas recharger d’autres types d’accus.

Comment savoir si la charge est terminée ?

L’écran affiche le temps restant pendant la charge. Lorsque la charge dépasse 80 %, le rétroéclairage devient vert et le message OK s’affiche. Peu après, le rétroéclairage s’éteint.

Que faire si l’écran clignote en orange lentement ?

Un clignotement lent avec rétroéclairage orange signifie que l’accu est trop chaud ou trop froid. La charge débutera automatiquement dès que l’accu aura atteint une température comprise entre 0 °C et 55 °C.

Que faire si l’écran clignote rapidement en rouge ?

Retirez l’accu et remettez‑le en place. Si le clignotement rouge persiste, l’accu est probablement défectueux et doit être remplacé. Si le défaut apparaît avec un autre accu, le chargeur est défectueux et doit être vérifié par un atelier spécialisé.

Puis‑je laisser le chargeur branché en permanence ?

Il est recommandé de débrancher le chargeur après chaque utilisation. Ne pas laisser le chargeur branché sans surveillance prolongée pour éviter tout risque.

Quelle est la durée de recharge typique ?

La durée varie selon la capacité de l’accu : par exemple, un accu AP 10.8/2,5 Ah se recharge en environ 40 minutes, un AP 18.0/5,0 Ah en 45 minutes.

Puis‑je recharger des accus non‑Flex avec ce chargeur ?

Non, le chargeur est conçu uniquement pour les accus Flex. L’utilisation d’autres accus peut entraîner des risques d’incendie, d’explosion ou de dysfonctionnement.

Comment nettoyer le chargeur ?

Débranchez d’abord le chargeur. Utilisez un chiffon sec ou une brosse pour enlever la poussière et les salissures. N’utilisez jamais d’eau ni de produits de nettoyage liquides.

Que faire en cas de dommage sur le câble ou la fiche ?

N’utilisez pas le chargeur. Faites‑le réparer exclusivement par un atelier de SAV agréé par le fabricant, avec des pièces de rechange d’origine.

Comment éliminer le chargeur en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Conformément à la directive 2012/19/UE, déposez‑le dans un point de collecte pour déchets d’équipements électriques et électroniques. Coupez le câble d’alimentation au préalable.

MODE D'EMPLOI CA 10.818.0 Flex

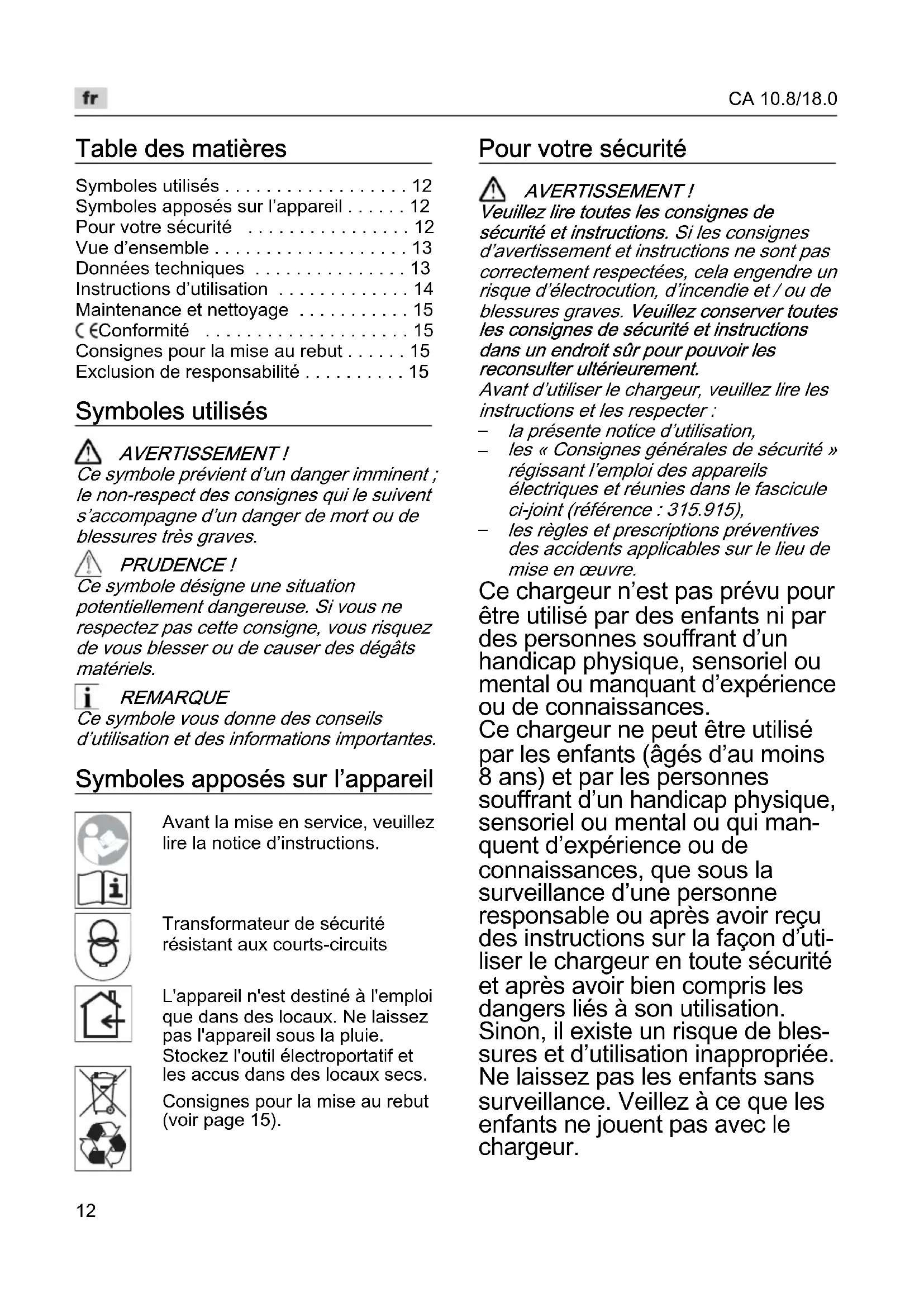

fr Notice d'instructions d'origine 12

Symboles utilisés ..... 12

Symboles apposés sur l'appareil ..... 12

Pour votre sécurité 12

Vue d'ensemble 13

Données techniques ..... 13

Instructions d'utilisation ..... 14

Maintenance et nettoyage ..... 15

C€Conformité 15

Consignes pour la mise au rebut ..... 15

Exclusion de responsabilité ..... 15

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

i REMARQUE

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions.

Transformateur de sécurité résistant aux courts-circuits

L'appareil n'est destiné à l'emploi que dans des locaux. Ne laissez pas l'appareil sous la pluie.

Stockez l'outil électroportatif et les accus dans des locaux secs.

Consignes pour la mise au rebut (voir page 15).

Pour votre sécurité

AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.

Avant d'utiliser le chargeur, veuillez lire les instructions et les respecter :

• la présente notice d'utilisation,
• les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),
• les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.

Ce chargeur n'est pas prévu pour être utilisé par des enfants ni par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances.

Ce chargeur ne peut être utilisé par les enfants (âgés d'au moins 8 ans) et par les personnes souffrant d'un handicap physique, sensoriel ou mental ou qui manquent d'expérience ou de connaissances, que sous la surveillance d'une personne responsable ou après avoir reçu des instructions sur la façon d'utiliser le chargeur en toute sécurité et après avoir bien compris les dangers liés à son utilisation.

Sinon, il existe un risque de blessures et d'utilisation inappropriée. Ne laissez pas les enfants sans surveillance. Veillez à ce que les enfants ne jouent pas avec le chargeur.

Les enfants ne doivent pas netto-yer le chargeur ou effectuer des travaux d'entretien sans surveillance.

Conformité d'utilisation

Le chargeur CA 10.8/18.0 est destiné à recharger les accus FLEX des types

La tension de l'accu doit correspondre à la tension de charge du chargeur. Il y a sinon risque d'explosion et d'incendie.

Consignes de sécurité pour le chargeur

■ Ne pas exposer le chargeur à la pluie ou à l'humidité. La pénétration d'eau dans un chargeur augmente le risque d'un choc électrique.
■ Maintenir le chargeur propre. Un encrassement augmente le risque de choc électrique.
■ Avant toute utilisation, contrôler le chargeur, la fiche et le câble. Ne pas utiliser le chargeur si des défauts sont constatés. Ne pas démonter le chargeur soi-même et ne le faire réparer que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Des chargeurs, câbles et fiches endommagés augmentent le risque d'un choc électrique.
En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
■ Ne posez aucun objet sur le chargeur et ne le posez pas sur des surfaces molles. Il y a risque d'incendie.
■ Vérifiez toujours si la tension du secteur correspond à celle indiquée sur la plaque signalétique du chargeur.

Vue d'ensemble

6 Compartiment de l'accu

7 Contacts

8 Ouïes d'aération

9 Afficheur pour visualiser l'état de service

10 Cordon d'alimentation électrique terminé par une fiche mâle

Données techniques

Appareil Chargeur
	CA 10.8/18.0
Tension d'entrée V~/Hz	220-240/50-60
Tension de recharge V– 12/20
Durée de recharge (suivant l'état de charge)
AP 10.8/2,5 min 40
AP 10.8/4,0 min 40
AP 10.8/6,0 min 55
AP 18.0/2,5 min 40
AP 18.0/5,0 min 45
Température de °C 0–40 service
Poids (sans accu) kg 0,89
Classe de protection	II / ☐

Instructions d'utilisation

PRUDENCE!

• Ne rechargez jamais les accus à des températures inférieures à 0 °C et supérieures à 55 °C.
• Ne rechargez jamais les accus dans une atmosphère dont le niveau d'humidité est élevé, et à une température ambiante élevée.
• Pendant la recharge, ne recouvrez ni l'accu ni le chargeur.
• Après la recharge, prenez la fiche mâle du chargeur et débranchez-la de la prise de courant.

Recharge

PRUDENCE!

Dans le chargeur livré d'origine, ne mettez à recharger que les accus livrés d'origine.

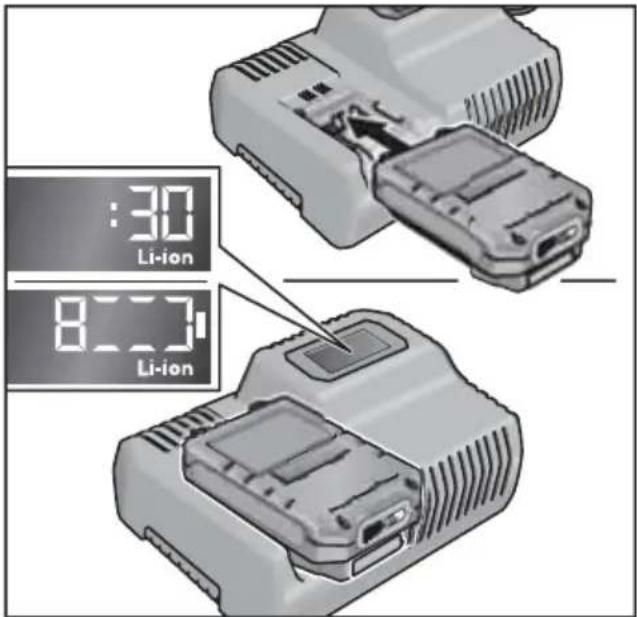

■ Branchez la fiche mâle du chargeur dans une prise de courant. Le rétroéclairage de l'écran s'allume en vert pendant 2 secondes puis s'éteint à nouveau. La mention OK s'affiche.

Enfoncez l'accu complètement dans le chargeur, jusqu'à ce qu'il encrante. - Sur l'afficheur apparaissent en alternance la durée restante de recharge (jusqu'au chargement complet de l'accu) et une représentation graphique de l'état de charge.

• Le rétroéclairage de l'écran s'allume en orange lorsque la charge de l'accu n'est plus que de 80 %.
• Dès que la charge de l'accu dépasse 80 %, l'afficheur s'allume en vert et la mention OK s'affiche.

■ L'accu est entièrement rechargé lorsque la mention s'affiche.

Le rétroéclairage en vert s'éteint peu de temps après.

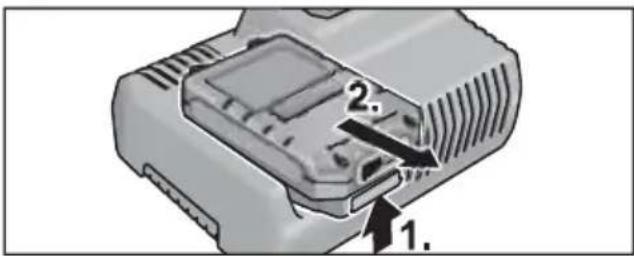

■ Détachez l'accu du chargeur.

■ Débranchez la fiche mâle de la prise de courant.

REMARQUE

Si après la mise en place de l'accu dans le chargeur l'afficheur clignote, cela signifie la présence d'un défaut dans l'accu ou le chargeur.

L'afficheur clignote lentement. Le rétroéclairage s'allume en orange.

L'accu est trop chaud ou trop froid. La recharge commence une fois que l'accu a atteint la température de recharge (entre 0 et 55 °C).

L'afficheur clignote rapidement. Rétroéclairage allumé en rouge.

Retirez l'accu du chargeur puis remettez-le en place. Si l'affichage ne change pas, c'est que l'accu est défectueux. Remplacez l'accu ou faites-le vérifier par un atelier spécialisé.

Si ce message de défaut s'affiche aussi avec un autre accu, cela signifie que le chargeur est défectueux. Faites vérifier le chargeur par un atelier spécialisé.

Maintenance et nettoyage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur le chargeur, débranchez la fiche mâle de la prise de courant. N'utilisez ni eau ni produits de nettoyage liquides.

Enlevez les salissures et la poussière présentes sur le corps de l'appareil avec un pinceau ou un chiffon sec.

Réparations

Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.

Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Caractéristiques techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3; 2014/35/UE, 2014/30/UE.

Responsables de la documentation technique : FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Manager Research & Development (R & D) 22/05/2017

Consignes pour la mise au rebut

AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.

Pays de l'UE uniquement.

Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

Mieux vaut récupérer les matières premières que les jeter à la poubelle.

Il faudrait introduire l'appareil, ses accessoires et l'emballage dans un circuit de recyclage adapté à l'environnement. Les pièces en plastique comportent un marquage pour permettre leur tri avant recyclage.

AVERTISSEMENT!

Ne jetez pas les accus / batteries dans la poubelle des déchets domestiques ; ne les jetez pas au feu ni dans l'eau. Ne tentez pas d'ouvrir des accus qui ne servent plus.

Il faut que les accus / batteries soient collectés, recyclés ou éliminés d'une façon qui respecte l'environnement.

Pays de l'UE uniquement :

Conformément à la directive 2006/66/CE, les accus / batteries défectueux ou épuisés doivent être recyclés.

REMARQUE

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser.

Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.
