INSTRUKCJA OBSŁUGI CA 10.818.0 Flex

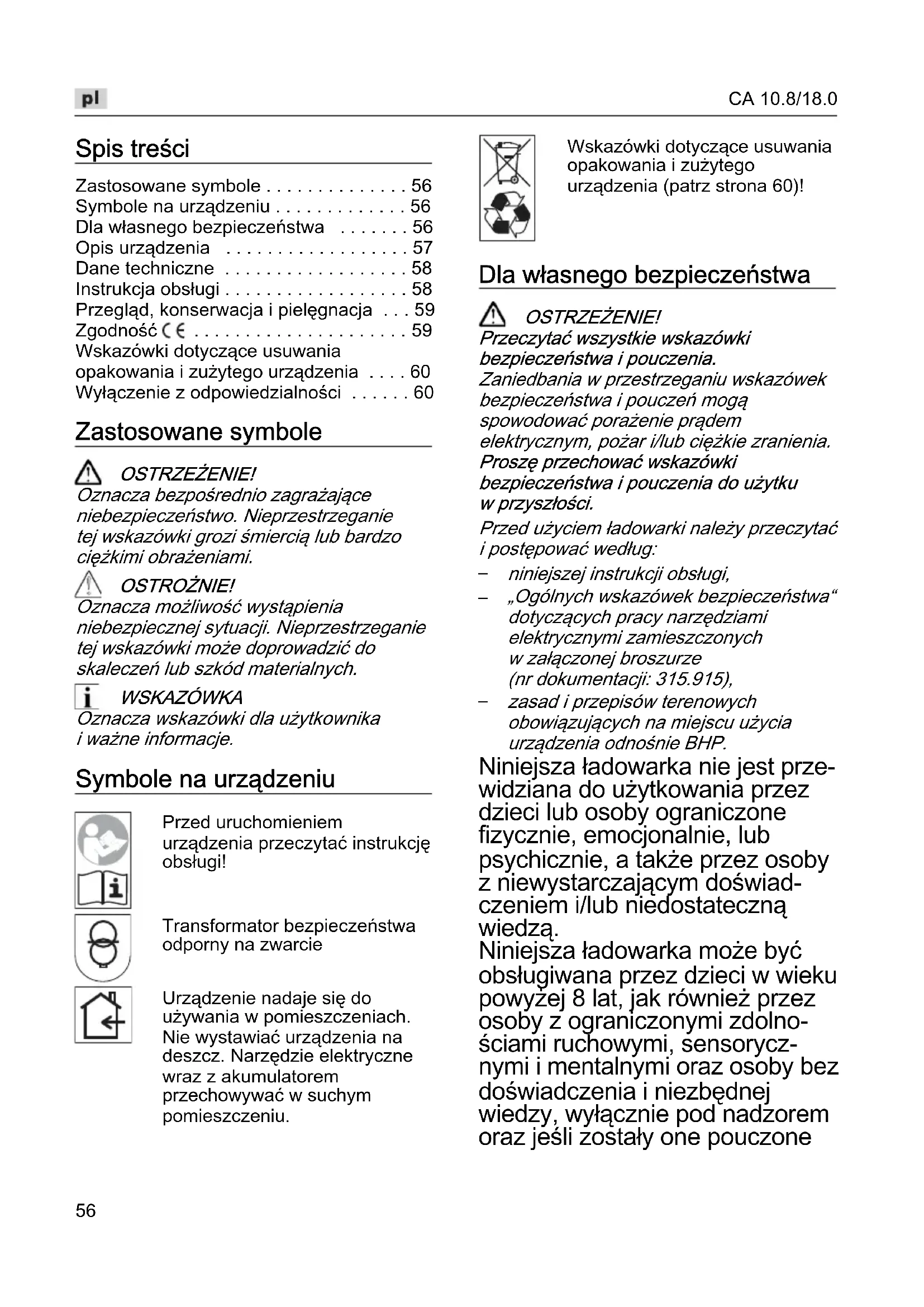

pI Instrukcja oryginalna 56
Zastosowane symbole .... 56
Symbole na urządzeniu .... 56
Dla własnego bezpieczeństwa ..... 56
Opis urządzenia 57
Dane techniczne 58
Instrukcja obsługi 58
Przegląd, konserwacja i pielęgnacja ... 59
Zgodność C € 59
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia .... 60
Wyłączenie z odpowiedzialności ..... 60
Zastosowane symbole
OSTRZEŻENIE!
Oznacza bezpośrednio zagrażające niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.
OSTROŻNIE!
Oznacza możliwość wystąpienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.
WSKAZÓWKA
Oznacza wskazówki dla użytkownika i ważne informacje.
Symbole na urządzeniu
Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!
Transformator bezpieczeństwa odporny na zwarcie
Urządzenie nadaje się do używania w pomieszczeniach. Nie wystawiać urządzenia na deszcz. Narzędzie elektryczne wraz z akumulatorem przechowywać w suchym pomieszczeniu.
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia (patrz strona 60)!
Dla własnego bezpieczeństwa
OSTRZEŻENIE!
Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia.
Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia.
Proszę przechować wskazówki bezpieczeństwa i pouczenia do użytku w przyszłości.
Przed użyciem ładowarki należy przeczytać i postępować według:
– niniejszej instrukcji obsługi,
„Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),
- zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.
Niniejsza ładowarka nie jest przewidziana do użytkowania przez dzieci lub osoby ograniczone fizycznie, emocjonalnie, lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą.
Niniejsza ładowarka może być obsługiwana przez dzieci w wieku powyżej 8 lat, jak również przez osoby z ograniczonymi zdolno-ściami ruchowymi, sensorycznymi i mentalnymi oraz osoby bez doświadczenia i niezbędnej wiedzy, wyłącznie pod nadzorem oraz jeśli zostały one pouczone
o zasadach bezpiecznego użytkowania odzieży i rozumieją związane z tym zagrożenia. W przeciwnym wypadku istnieje niebezpieczeństwo niewłaściwego zastosowania, a także możliwość doznania urazów. Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwarantować, że nie będą się one bawiły ładowarką. Dzieci mogą czyścić i konserwować ładowarkę jedynie pod nadzorem.
Zastosowanie zgodne z przeznaczeniem
Ładowarka CA 10.8/18.0 jest przeznaczona do ładowania akumulatorów FLEX typu – AP 10.8 (2,5 Ah), – AP 10.8 (4,0 Ah), – AP 10.8 (6,0 Ah), – AP 18.0 (2,5 Ah) oraz – AP 18.0 (5,0 Ah).
Napięcie akumulatora musi być dostosowane do napięcia ładowania akumulatora w ładowarce. W innym przypadku grozi niebezpieczeństwo pożaru lub eksplozji.
Wskazówki bezpieczeństwa dla ładowarki
■ Chronić ładowarkę przed deszczem i wilgocią. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia prądem.
■ Ładowarkę należy utrzymywać w czystości. Zabrudzenie może stać się przyczyną porażenia elektrycznego.
■ Przed użyciem każdorazowo sprawdzić stan ładowarki, przewodu i wtyku. Nie używać ładowarki w przypadku stwierdzenia uszkodzeń. Nie otwierać samodzielnie ładowarki. Naprawa powinna zostać przeprowadzona wyłącznie przez wykwalifikowany personel serwisu przy
użyciu oryginalnych części zamiennych. Uszkodzone ładowarki, przewody i wtyki zwiększają ryzyko porażenia elektrycznego.
■ W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Wywietrzyć pomieszczenie i w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe.
■ Nie kłaść na ładowarkę żadnych przedmiotów i nie stawiać ładowarki na miękkich powierzchniach. Zagraża niebezpieczeństwo wybuchu pożaru.
■ Zawsze sprawdzać czy napięcie sieciowe odpowiada napięciu podanym na tabliczce znamionowej ładowarki.

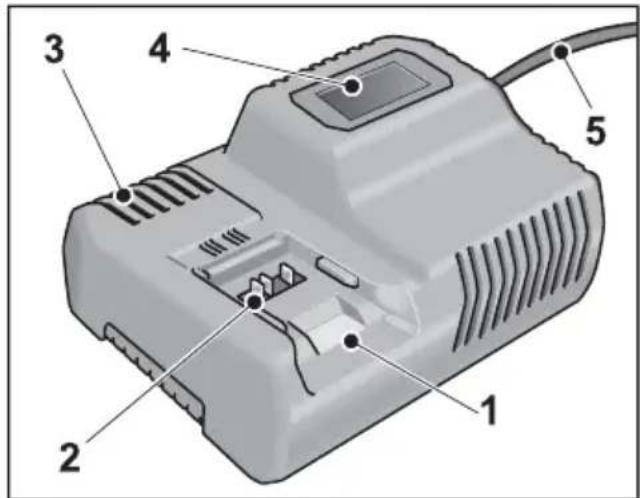

Opis urządzenia
1 Uchwyt akumulatora
2 Styki
3 Otwory wentylacyjne
4 Wyświetlacz wskazujący stan eksploatacyjny
5 Elektryczny przewód zasilający z wtyczką
Dane techniczne
| Urządzenie Ładowarka | |
| CA 10.8/18.0 | |
| Napięcie wejściowe V~/Hz | 220-240/50-60 |
| Napięcie ładowania V– 12/20 | |
| Czas ładowania (zależnie od stopnia naładowania) | |
| AP 10.8/2,5 min 40 | |
| AP 10.8/4,0 min 40 | |
| AP 10.8/6,0 min 55 | |
| AP 18.0/2,5 min 40 | |
| AP 18.0/5,0 min 45 | |
| Temperatura robocza | °C 0–40 |
| Waga (bez akumulatora) | kg 0,89 |
| Klasa ochrony | II / [IMAGE] |
Instrukcja obsługi
OSTROŻNIE!
- Nie wolno nigdy ładować akumulatorów w temperaturze poniżej 0 °C lub powyżej 55 °C.
- Akumulatorów nie wolno ładować w otoczeniu o wysokiej wilgotności powietrza lub wysokiej temperaturze.
- Akumulatorów i ładowarki nie wolno przykrywać podczas procesu ładowania.
- Wtyczkę ładowarki wyjąć z gniazdka sieciowego natychmiast po zakończeniu procesu ładowania.
Proces ładowania
OSTROŻNIE!
Do ładowarki, która należy do zakresu dostawy, wkładać tylko oryginalne akumulatory.
■ Wtyczkę ładowarki włożyć do gniazdka sieciowego.
Oświetlenie tła wyświetlacza świeci się przez 2 sekundy na zielono a następnie gaśnie. Ukazuje się OK.


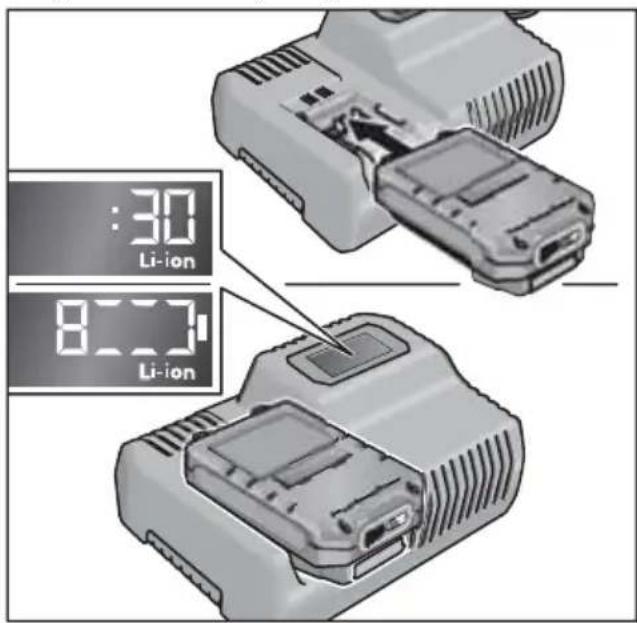

:30 Li-ion 8 Li-ion■ Akumulator włożyć całkowicie do ładowarki, aż do zatrzasku.
– Na wyświetlaczu ukazuje się na przemian czas pozostały ładowania (do całkowitego naładowania akumulatora) oraz graficzne przedstawienie stopnia naładowania.
– Oświetlenie tła wyświetlacza świeci się na pomarańczowo, jeśli akumulator jest naładowany do poziomu poniżej 80 %.
– Powyżej poziomu naładowania wynoszącego 80 % wyświetlacz świeci się na zielono i ukazuje się OK.
■ Akumulator jest całkowicie naładowany, gdy ukazuje się .
Zielone oświetlenie tła gaśnie po chwili.

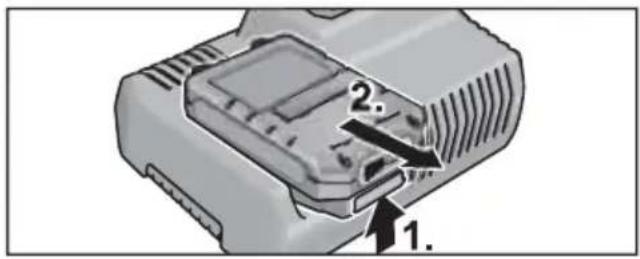

■ Wyjąć akumulator z ładowarki.
■ Wyjąć wtyczkę z gniazdka sieciowego.
i WSKAZÓWKA
Jeśli miga wyświetlacz po włożeniu akumulatora do ładowarki, wtedy wystąpił błąd akumulatora lub ładowarki.
Wyświetlacz miga powoli. Pomarańczowe oświetlenie tła.
Akumulator jest za gorący względnie za zimny. Gdy akumulator osiągnie temperaturę ładowania (0°C...55°C), wtedy rozpocznie się proces ładowania.
Wyświetlacz miga szybko. Czerwone oświetlenie tła.
Wyjąć akumulator z ładowarki i włożyć ponownie. Jeśli wyświetl się to samo, wtedy akumulator jest uszkodzony. Wymienić akumulator lub zlecić sprawdzenie akumulatora w warsztacie specjalistycznym.
Jeśli używając innego akumulatora pokaże się ten sam meldunek błędu, wtedy uszkodzona jest ładowarka. Zlecić sprawdzenie ładowarki w warsztacie specjalistycznym.
Przegląd, konserwacja i pielęgnacja
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac wyjąć wtyczkę z gniazdka sieciowego. Nie wolno stosować wody ani żadnych płynnych środków czyszczących.
■ Zanieczyszczenia i pył usunąć z obudowy pędzlem lub suchą ścierką.
Naprawy
Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.
Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej:
www.flex-tools.com
Zgodność C€
Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne“ jest zgodny z następującymi normami lub dokumentami normatywnymi: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/UE, 2014/30/UE.
Odpowiedzialny za dokumentację techniczną:
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia
OSTRZEŻENIE!
Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.
Tylko dla krajów UE.
Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!
Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.
Odzyskiwanie surowców wtórnych zamiast usuwania odpadów.
Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaenia gatunkowo czystego recyclingu.
OSTRZEŻENIE!
Akumulatorów/baterii nie wolno wyrzucać do domowych śmieci, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów.
Akumulatory/baterie należy zebrać, oddać do recyclingu, lub usunąć w sposób zgodny z obowiązującymi przepisami o ochronie środowiska.
Tylko dla krajów UE:
Zgodnie z przepisem 2006/66/WE zepsute i zużyte akumulatory/baterie muszą zostać poddane procesowi utylizacji (recycling).
WSKAZÓWKA
Aktualne informacje o sposobie utylizacji zużytego urządzenia można uzyskać w punkcie zakupu.
Wyłączenie z odpowiedzialności
Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.
Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
