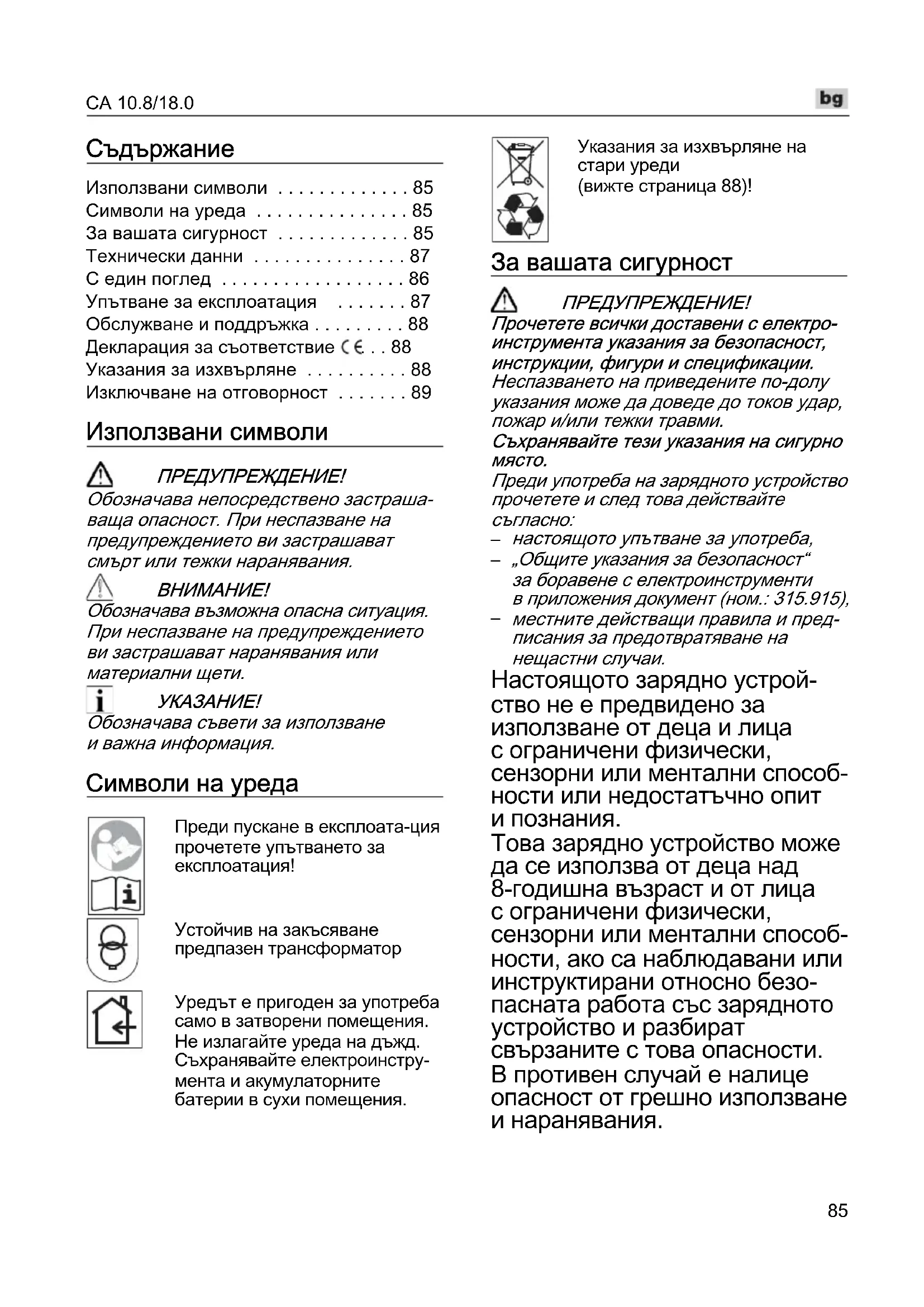

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CA 10.818.0 Flex

• Използвани символи p. 85
• Символи на уреда p. 85
• За вашата сигурност p. 85
• Технически данни p. 87

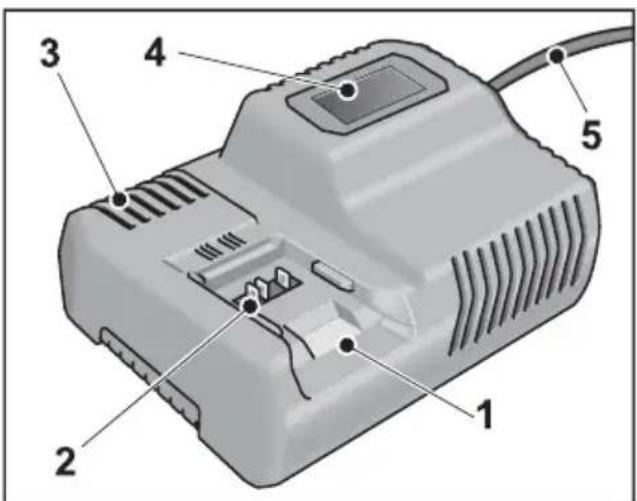

• С един поглед p. 86
• Упътване за експлоатация p. 87
• Обслужване и поддръжка p. 88
• Декларация за съответствие p. 88
• Указания за изхвърляне p. 88
• Изключване на отговорност Използвани символи ПРЕДУПРЕЖДЕНИЕ! Обозначава непосредствено застраша- ваща опасност. При неспазване на предупреждението ви застрашават смърт или тежки наранявания. p. 89

Обозначава възможна опасна ситуация. При неспазване на предупреждението ви застрашават наранявания или материални щети.

Обозначава съвети за използване и важна информация. Символи на уреда Преди пускане в експлоата-ция прочетете упътването за експлоатация! Устойчив на закъсяване предпазен трансформатор Уредът е пригоден за употреба само в затворени помещения. Не излагайте уреда на дъжд. Съхранявайте електроинстру- мента и акумулаторните батерии в сухи помещения. Указания за изхвърляне на стари уреди (вижте страница 88)! За вашата сигурност ПРЕДУПРЕЖДЕНИЕ! Прочетете всички доставени с електро- инструмента указания за безопасност, инструкции, фигури и спецификации. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно

Преди употреба на зарядното устройство прочетете и след това действайте

настоящото упътване за употреба,

„Общите указания за безопасност“ за боравене с електроинструменти в приложения документ (ном.: 315.915),

местните действащи правила и пред- писания за предотвратяване на нещастни случаи. Настоящото зарядно устрой- ство не е предвидено за използване от деца и лица с ограничени физически, сензорни или ментални способ- ности или недостатъчно опит и познания. Това зарядно устройство може да се използва от деца над 8-годишна възраст и от лица с ограничени физически, сензорни или ментални способ- ности, ако са наблюдавани или инструктирани относно безо- пасната работа със зарядното устройство и разбират свързаните с това опасности. В противен случай е налице опасност от грешно използване и наранявания.CA 10.8/18.0

Децата трябва да се наблюда- ват, за да се гарантира, че не си играят със зарядното устройство. Почистването и поддръжката на зарядното устройство от деца не бива да се извършва без надзор. Използване по предназначение Зарядното устройство CA 10.8/18.0 е предназначено за зареждане на FLEX акумулаторни батерии от моделите – AP 10.8 (2,5 Ah), – AP 10.8 (4,0 Ah), – AP 10.8 (6,0 Ah), – AP 18.0 (2,5 Ah), – AP 18.0 (5,0 Ah). Напрежението от акумулаторната батерия трябва да съответства на зареждащото напрежение на зарядното устройство. В противен случай е налице опасност от пожар и експлозия. Указания за безопасност за зарядното устройство Дръжте зарядното устройство далеч от дъжд или влага. Проникването на вода в зарядното устройство увели- чава риска от електрически удар. Поддържайте зарядното устройство чисто. При замърсяване е налице опасност от електрически удар. Проверявайте преди всяка употреба зарядното устройство, кабелите и щепсела. Не използвайте зарядното устройство, ако сте открили повреди. Не отваряйте сами зарядното устрой- ство, а възлагайте ремонта му само на квалифициран експертен персонал и само с оригинални резервни части. Повредените зарядни устройства, кабели и щепсели увеличават риска от електрически удар. При повреда и неправилна употреба на акумулаторната батерия могат да започнат да излизат пари. Осигурете чист въздух и при оплаквания потър- сете лекар. Парите могат да раздразнят дихателните пътища. Не поставяйте предмети върху зарядното устройство и не го оставяйте върху меки повърхности. Има опасност от пожар. Винаги проверявайте дали мрежовото напрежение съответства на посоченото върху типовата табелка на зарядното устройство напрежение. С един поглед 1 Отвор за вкарване на акумулаторната батерия 2Контакти 3 Вентилационен отвор 4 Дисплей за показване на работното

Технически данни Упътване за експлоатация

Не зареждайте акумулаторните батерии в среда с висока влажност на въздуха или висока температура.

Не покривайте акумулаторните батерии и зарядното устройство по време на процеса на зареждане.

Изтегляйте щепсела на зарядното устройство след края на процеса на

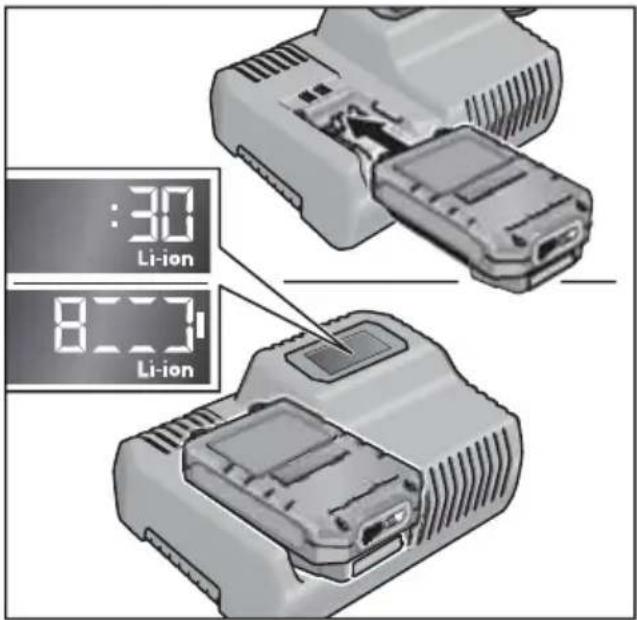

В доставеното зарядно устройство поставяйте само оригинални акумулаторни батерии. Вкарайте щепсела на зарядното устройство. Фоновото осветление на дисплея свети за 2 секунди в зелено и след това отново угасва. Показва се OK. Поставете акумулаторната батерия до фиксирането й в зарядното устройство. – Последователно на дисплея се показват остатъчното времетраене на процедурата по зареждане (до пълното зареждане на акуму- латорната батерия) и графично представяне на състоянието на

– Фоновото осветление на дисплея свети в оранжево, ако акумула- торната батерия е заредена на по-малко от 80%. – От 80% акумулаторен заряд дисплеят свети в зелено и се показва OK. Акумулаторната батерия е напълно заредена, ако се показва индика-

Зеленото фоново осветление угасва след кратко. Уред Зарядно

CA 10.8/18.0 Входно напрежение В~/Хц 220-240/ 50-60 Зарядно напрежение В– 12/20 Време на зареждане (според състоянието на зареждане) AP 10.8/2,5 мин 40 AP 10.8/4,0 мин 40 AP 10.8/6,0 мин 55 AP 18.0/2,5 мин 40 AP 18.0/5,0 мин 45 Работна температура °C 0–40 Тегло (без акумула- торна батерия) кг 0,89 Защитен клас II /CA 10.8/18.0

Извадете акумулаторната батерия от зарядното устройство. Изтеглете щепсела.

Ако след поставянето на акумулаторната батерия в зарядното устройство дисплеят мига, налице е грешка в акуму- латорната батерия или по зарядното устройство. Дисплеят мига бавно. Фоно- вото осветление е оранжево. Акумулаторната батерия е твърде топла, респ. твърде студена. Когато акумула- торната батерия достигне темпера- турата на зареждане (0°C...55°C), процесът на зареждане започва. Дисплеят мига бързо. Фоно- вото осветление е червено. Извадете и отново сложете акумулатор- ната батерия от зарядното устройство. Ако индикацията остане същата, акуму- латорната батерия е дефектна. Сменете акумулаторната батерия или я занесете за проверка в специализиран сервиз. Ако същото съобщение за грешка се показва и с друга акумулаторна батерия, зарядното устройство е дефектно. Занесете зарядното устройство за проверка в специализиран сервиз. Обслужване и поддръжка ПРЕДУПРЕЖДЕНИЕ! Преди всякакви дейности изтегляйте щепсела. Не използвайте вода или течно почистващо средство. Отстранявайте мръсотията и прахта от корпуса с четчица или сух парцал.

Извършвайте ремонти само в оторизи- рани от производителя специализирани

Сборни чертежи и списъци с резервни части можете да намерите на нашата уеб страница: www.flex-tools.com Декларация за съответствие Декларираме с цялата си еднолична отговорност че описаният в «Технически данни» продукт съвпада със следните норми или нормативни документи: EН 60335-1, EН 60335-2-29, EН 55014-1, EН 55014-2, EН 61000-3-2, EН 61000-3-3, 2014/35/EC , 2014/30/EC. Отговорен за техническите документи

71711 Steinheim/Murr Указания за изхвърляне ПРЕДУПРЕЖДЕНИЕ! Излезлите от експлоатация електроинструменти преди изхвърляне да се правят неизползваеми:

електроинструментите с кабел чрез отстраняване на електрическия

акумулаторните електроинструменти чрез отстраняване на акумулаторната

Само за държави – членки на ЕС Не изхвърляйте електрическите уреди в общия боклук! Klaus Peter WeinperEckhard RühleManager Research &Development (R & D)Head of QualityDepartment (QD)CA 10.8/18.0

В съответствие с Директива 2012/19/ЕC относно отпадъци от електрическо и електронно оборудване (ОЕЕО) и приложението й в националното законодателство използваните електри- чески уреди трябва да се събират разделно и да бъдат преработвани за опазване на околната среда

Рециклиране на суровини вместо изхвърляне на отпадъци. Уредът, принадлежностите и опаковката трябва да се предадат за екологично рециклиране. За целите на правилното рециклиране пластмасовите части са обозначени. ПРЕДУПРЕЖДЕНИЕ! Акумулаторните батерии да не се изхвърлят при битовите отпадъци и да не се хвърлят в огън или вода. Излезлите от експлоатация акумулаторни батерии да не се отварят. Акумулаторните батерии трябва да се събират, рециклират или да се изхвърлят по екологичен начин. Само за държави – членки на ЕС В съответствие с Директива 2006/66/

акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях

За възможностите за изхвърляне се осведомете при търговеца! Изключване на отговорност Производителят и неговите представители не отговарят за нанесени щети и пропус- нати ползи поради прекратяване на работата, които са причинени от продукта или от невъзможността да се използва продукта. Производителят и неговите представители не отговарят за щети, които са причинени от неправомерно използване или използване в комбинация с продукти на други производители.CA 10.8/18.0
