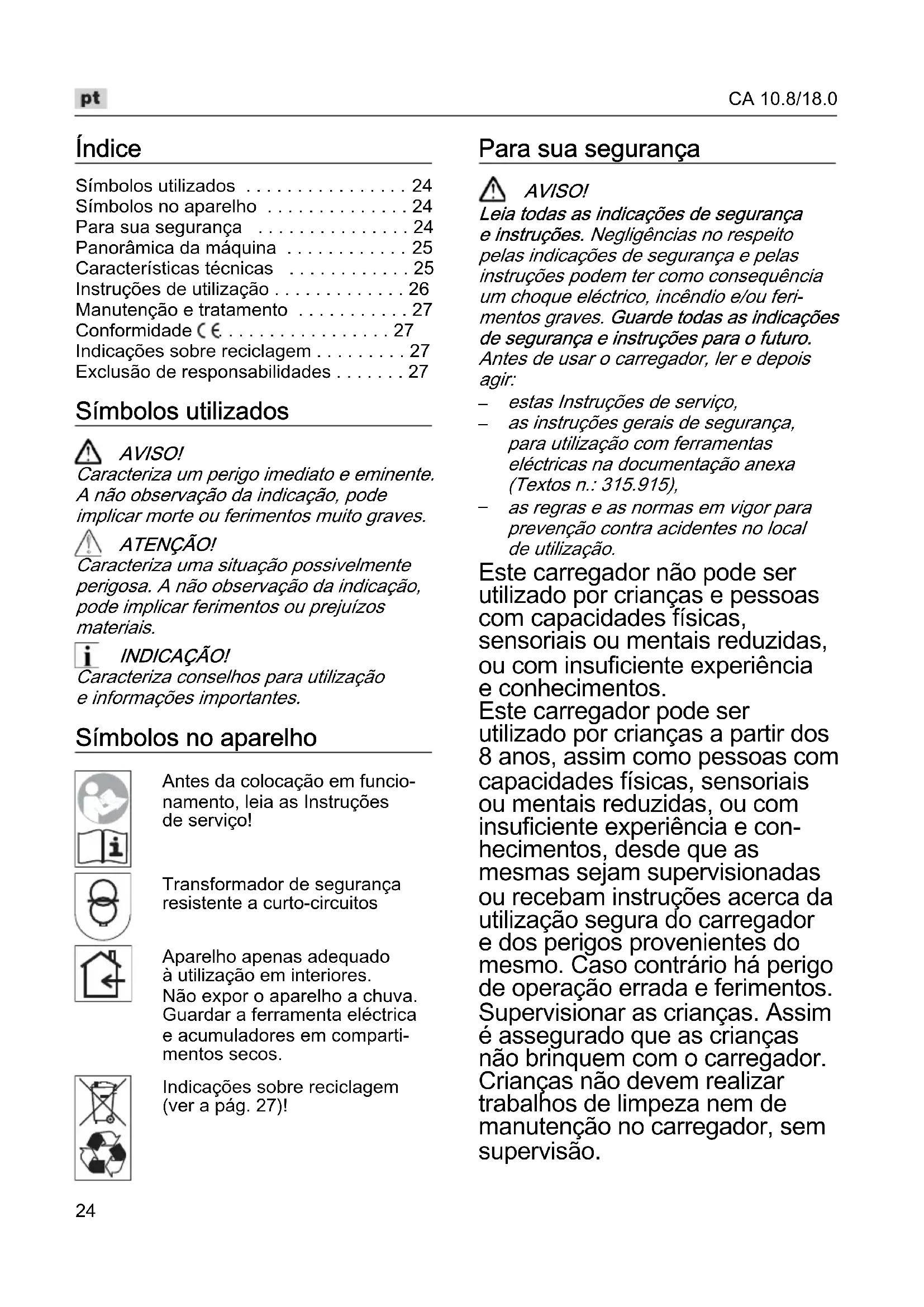

MANUAL DE UTILIZADOR CA 10.818.0 Flex

• Índice Símbolos utilizados p. 24
• Símbolos no aparelho p. 24
• Para sua segurança p. 24
• Panorâmica da máquina p. 25
• Características técnicas p. 25
• Instruções de utilização p. 26
• Manutenção e tratamento p. 27
• Conformidade p. 27
• Indicações sobre reciclagem p. 27
• Exclusão de responsabilidades Símbolos utilizados AVISO! Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves. ATENÇÃO! Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais. INDICAÇÃO! Caracteriza conselhos para utilização e informações importantes. Símbolos no aparelho Antes da colocação em funcio- namento, leia as Instruções de serviço! Transformador de segurança resistente a curto-circuitos Aparelho apenas adequado à utilização em interiores. Não expor o aparelho a chuva. Guardar a ferramenta eléctrica e acumuladores em comparti- mentos secos. Indicações sobre reciclagem (ver a pág. 27)! Para sua segurança AVISO! Leia todas as indicações de segurança e instruções. Negligências no respeito pelas indicações de segurança e pelas instruções podem ter como consequência um choque eléctrico, incêndio e/ou feri- mentos graves. Guarde todas as indicações de segurança e instruções para o futuro. Antes de usar o carregador, ler e depois agir: p. 27

estas Instruções de serviço,

as instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos n.: 315.915),

as regras e as normas em vigor para prevenção contra acidentes no local de utilização. Este carregador não pode ser utilizado por crianças e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos. Este carregador pode ser utilizado por crianças a partir dos 8 anos, assim como pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e con- hecimentos, desde que as mesmas sejam supervisionadas ou recebam instruções acerca da utilização segura do carregador e dos perigos provenientes do mesmo. Caso contrário há perigo de operação errada e ferimentos. Supervisionar as crianças. Assim é assegurado que as crianças não brinquem com o carregador. Crianças não devem realizar trabalhos de limpeza nem de manutenção no carregador, sem supervisão.CA 10.8/18.0

Utilização de acordo com as disposições legais O carregador CA 10.8/18.0 destina-se ao carregamento de acumuladores FLEX dos modelos – AP 10.8 (2,5 Ah), – AP 10.8 (4,0 Ah), – AP 10.8 (6,0 Ah), – AP 18.0 (2,5 Ah) e – AP 18.0 (5,0 Ah). A tensão do acumulador tem de coincidir com a tensão de carga para acumulador do carregador. Caso contrário, existe perigo de incêndio e explosão. Indicações de segurança para o carregador Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico. Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade. Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque eléctrico. Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. Não coloque nenhum objecto sobre o carregador e não o pose sobre superfícies macias. Existe perigo de incêndio. Verifique sempre se a tensão da rede corresponde à tensão indicada na placa de características do carregador. Panorâmica da máquina 1 Compartimento de inserção do acumulador 2 Contactos 3 Ranhuras de ventilação 4 Visor para indicação do estado de funcionamento 5 Cabo eléctrico com ficha Características técnicas Aparelho Carregador CA 10.8/18.0 Tensão de entrada V~/Hz 220-240/ 50-60 Tensão da carga V– 12/20 Tempo de carga (conforme o estado da carga) AP 10.8/2,5 min 40 AP 10.8/4,0 min 40 AP 10.8/6,0 min 55 AP 18.0/2,5 min 40 AP 18.0/5,0 min 45 Temperatura de serviço °C 0–40 Peso (sem acumulador) kg 0,89 Classe de protecção II /CA 10.8/18.0

Instruções de utilização ATENÇÃO!

Não carregar os acumuladores num ambiente com elevada humidade do ar ou à temperatura ambiente.

Não tapar os acumuladores nem o carregador durante a operação de carga.

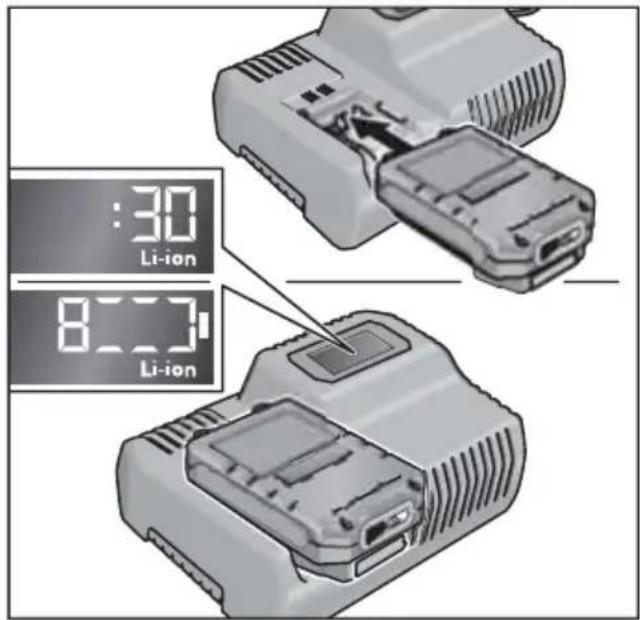

Desligar a ficha do carregador, depois de terminada a operação de carga. Operação de carga ATENÇÃO! Utilizar apenas acumuladores originais no carregador incluído no fornecimento. Ligar a ficha de rede do carregador à tomada. A iluminação de fundo do visor fica acesa durante 2 segundos a verde e depois volta a apagar-se. Aparece OK no visor. Inserir o acumulador completamente até encaixar no carregador. – No visor é indicado alternadamente o tempo que falta até o carregamento estar completo (até o acumulador estar totalmente carregado) e uma representação gráfica do estado de carregamento. – A iluminação de fundo do visor é cor- de-laranja quando o acumulador tem uma carga inferior a 80%. – A partir do momento em que a carga do acumulador é superior a 80%, o visor acende-se a verde e surge a indicação OK. O acumulador está totalmente carregado quando aparecer . A iluminação de fundo verde apaga-se após um breve período. Retirar o acumulador do carregador. Desligar a ficha da tomada. INDICAÇÃO! Se o visor piscar após a inserção do acumulador no carregador, existe um erro no acumulador ou no carregador. O visor pisca lentamente. Iluminação de fundo cor-de-laranja. O acumulador está demasiado quente ou demasiado frio. Assim que o acumulador atingir a temperatura de carregamento (0°C a 55°C), o processo de carregamento inicia-se. O visor pisca rapidamente. Iluminação de fundo vermelha. Retirar o acumulador do carregador e voltar a colocá-lo. Se a indicação continuar a ser a mesma, o acumulador está avariado. Substituir o acumulador ou requerer a sua inspecção numa oficina especializada. Caso a indicação se repita com outro acumulador, o carregador está avariado. Solicitar a verificação do carregador numa oficina especializada.CA 10.8/18.0

Manutenção e tratamento AVISO! Antes de qualquer intervenção, desligar a ficha da tomada. Não utilizar água ou produtos de limpeza líquidos. Eliminar da caixa do aparelho sujidade e poeira com um pincel ou pano seco. Reparações As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante. Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com Conformidade Declaramos, sob nossa inteira respon- sabilidade, que o produto descrito em «Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/UE, 2014/30/UE. Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr 22/05/2017 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Indicações sobre reciclagem AVISO! Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede. Só para os países da UE. Não colocar as ferramentas eléctricas no lixo doméstico! Em conformidade com a Directiva Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente. Recuperação de matérias-primas em vez de eliminação de resíduos. O aparelho, respectivos acessórios e embalagem deverão ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correcta separação para reciclagem. AVISO! Não deitar acumuladores/baterias no lixo doméstico, para o fogo ou para a água. Não abrir acumuladores já inutilizados. Acumuladores/baterias devem ser juntos e reciclados de forma não poluente para o meio ambiente. Só para os países da UE: De acordo com a directiva 2006/66/CE, acumuladores/baterias com defeito ou fora de uso têm que ser reciclados. INDICAÇÃO! Informe-se sobre possibilidades de reciclagem junto do agente especializado! Exclusão de responsabilidades O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo. O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes. Klaus Peter WeinperEckhard Rühle Manager Research &Development (R & D)Head of QualityDepartment (QD)CA 10.8/18.0
