CA 10.818.0 - Nabíjačka batérií Flex - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU CA 10.818.0 Flex

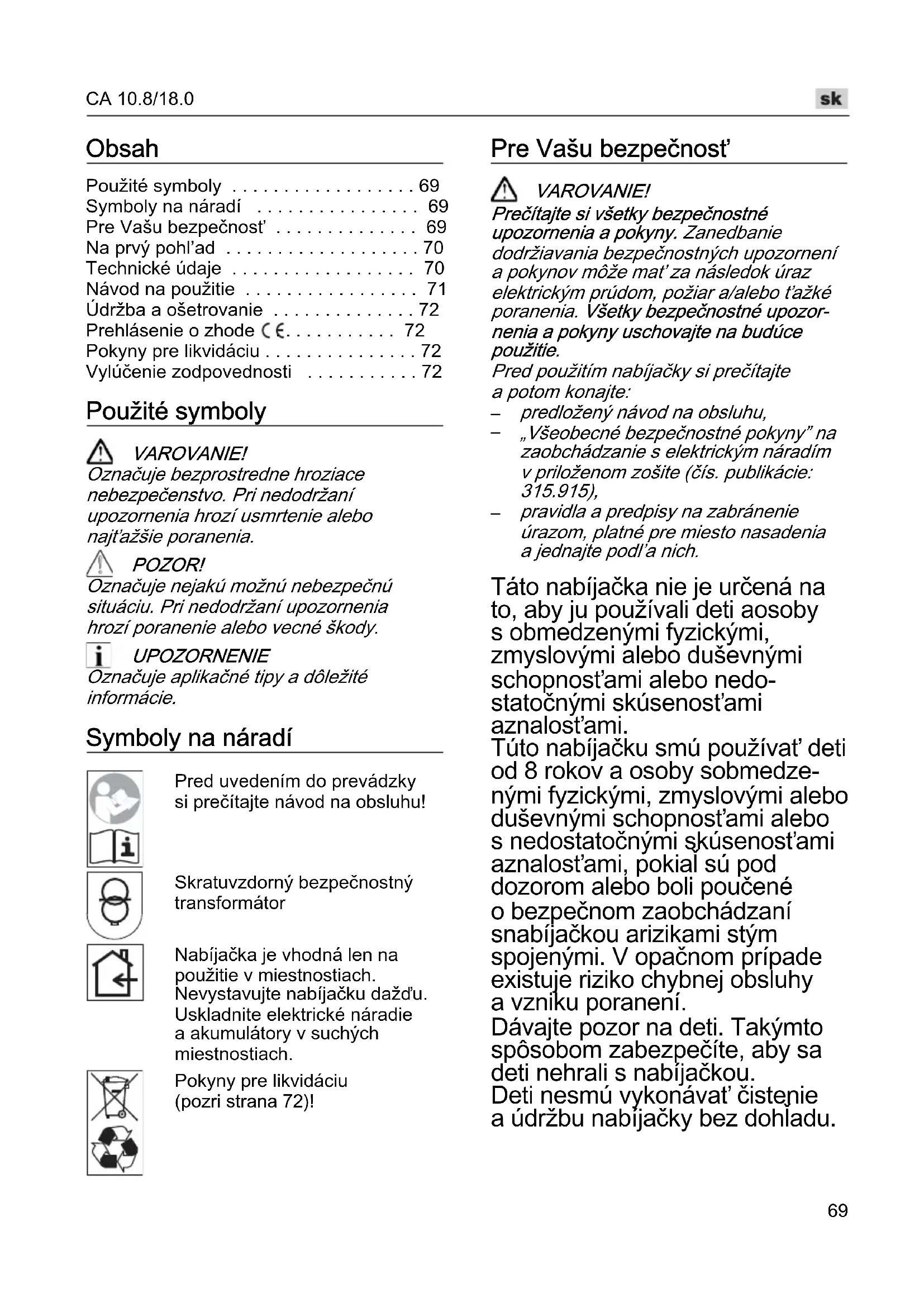

• Obsah Použité symboly p. 69
• Symboly na náradí p. 69
• Pre Vašu bezpečnosť p. 69
• Na prvý pohl’ad p. 70
• Technické údaje p. 70
• Návod na použitie p. 71
• Údržba a ošetrovanie p. 72
• Prehlásenie o zhode p. 72
• Pokyny pre likvidáciu p. 72
• Vylúčenie zodpovednosti Použité symboly VAROVANIE! Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia. POZOR! Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody. UPOZORNENIE Označuje aplikačné tipy a dôležité informácie. Symboly na náradí Pred uvedením do prevádzky si prečítajte návod na obsluhu! Skratuvzdorný bezpečnostný transformátor Nabíjačka je vhodná len na použitie v miestnostiach. Nevystavujte nabíjačku dažďu. Uskladnite elektrické náradie a akumulátory v suchých miestnostiach. Pokyny pre likvidáciu (pozri strana 72)! Pre Vašu bezpečnosť VAROVANIE! Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenia. Všetky bezpečnostné upozor- nenia a pokyny uschovajte na budúce použitie. Pred použitím nabíjačky si prečítajte a potom konajte: p. 72

„Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),

pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich. Táto nabíjačka nie je určená na to, aby ju používali deti aosoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedo- statočnými skúsenosťami aznalosťami. Túto nabíjačku smú používať deti od 8 rokov a osoby sobmedze- nými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami aznalosťami, pokiaľ sú pod dozorom alebo boli poučené o bezpečnom zaobchádzaní snabíjačkou arizikami stým spojenými. V opačnom prípade existuje riziko chybnej obsluhy a vzniku poranení. Dávajte pozor na deti. Takýmto spôsobom zabezpečíte, aby sa deti nehrali s nabíjačkou. Deti nesmú vykonávať čistenie a údržbu nabíjačky bez dohľadu.CA 10.8/18.0

Stanovené použitie Nabíjačka CA 10.8/18.0 je určená na nabíjanie akumulátorov FLEX, typov – AP 10.8 (2,5 Ah), – AP 10.8 (4,0 Ah), – AP 10.8 (6,0 Ah), – AP 18.0 (2,5 Ah) a – AP 18.0 (5,0 Ah). Napätie akumulátora sa musí zhodovať snabíjacím napätím nabíjačky. Inak hrozí nebezpečenstvo požiaru avýbuchu. Bezpečnostné pokyny pre nabíjačku Chráňte nabíjačku pred účinkami dažďa a vlhkosti. Vniknutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom. Udržiavajte nabíjačku v čistote. Následkom znečistenia hrozí nebezpečenstvo zásahu elektrickým prúdom. Pred každým použitím produktu prekontro- lujte nabíjačku, prívodnú šnúru aj zástrčku. Nepoužívajte nabíjačku v prípade, ak ste zistili nejaké poškodenie. Nabíjačku sami neotvárajte a dávajte ju opravovať len kvalifikovanému personálu a výlučne iba s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, prívodné šnúry a zástrčky zvyšujú riziko zásahu elektrickým prúdom. Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prípade nevoľnosti vyhľadajte lekársku pomoc. Tieto výpary môžu podráždiť dýchacie cesty. Neklaďte na nabíjačku žiadne predmety a nestavajte ju na mäkké povrchy. Hrozí nebezpečenstvo požiaru. Vždy skontrolujte, či sa sieťové napätie zhoduje s napätím uvedeným na typovom štítku nabíjačky. Na prvý pohl’ad 1 Nabíjacia šachta pre akumulátor 2 Kontakty 3 Vetracie štrbiny 4 Displej pre indikáciu prevádzkového stavu 5 Sieťový kábel so sieťovou zástrčkou Technické údaje Prístroj Nabíjačka CA 10.8/18.0 Vstupné napätie V~/Hz 220-240/ 50-60 Nabíjacie napätie V– 12/20 Doba nabíjania (podl’a stavu nabitia) AP 10.8/2,5 min 40 AP 10.8/4,0 min 40 AP 10.8/6,0 min 55 AP 18.0/2,5 min 40 AP 18.0/5,0 min 45 Prevádzková teplota °C 0–40 Hmotnosť (bez akumulátora) kg 0,89 Trieda ochrany II /CA 10.8/18.0

Nikdy nenabíjajte akumulátory pri teplotách nižších ako 0 °C resp. vyšších ako 55 °C.

Nenabíjajte akumulátory v prostredí s vysokou vlhkosťou vzduchu alebo okolitou teplotou.

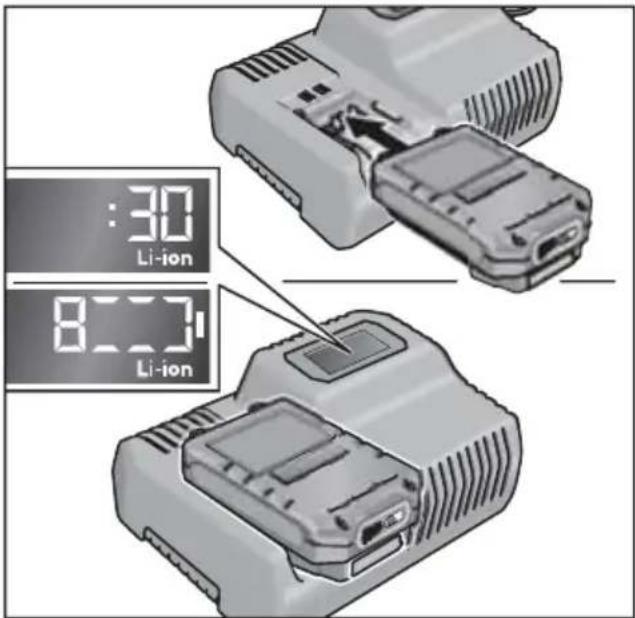

Na konci nabíjacieho procesu vytiahnite sieťovú zástrčku nabíjačky. Nabíjací proces POZOR! Do dodávanej nabíjačky používajte len originálne akumulátory. Zastrčte sieťovú zástrčku nabíjačky do zásuvky. Podsvietenie displeja sa rozsvieti na 2 sekundy na zeleno a potom znova zhasne. Zobrazí sa OK. Vložte akumulátor úplne, až po zaskočenie do nabíjačky. – Na displeji sa budú striedavo zobrazovať zostávajúci čas nabíjacieho procesu (až do úplného nabitia akumulátora) a grafické znázornenie stavu nabitia. – Podsvietenie displeja svieti na oranžovo, ak je akumulátor nabitý menej ako na 80%. – Od nabitia akumulátora na 80% svieti displej na zeleno a zobrazí sa OK. Akumulátor je úplne nabitý, keď sa zobrazí indikácia . Zelené podsvietenie displeja po krátkej dobe zhasne. Vyberte akumulátor z nabíjačky. Vytiahnite sieťovú zástrčku. UPOZORNENIE Keď po vložení akumulátora do nabíjačky displej bliká, jedná sa o chybu nabíjačky alebo akumulátora. Displej bliká pomaly. Oranžové podsvietenie displeja. Akumulátor je príliš horúci alebo príliš studený. Akonáhle akumulátor dosiahol teploty nabíjania (0 °C ... 55 °C), začne sa nabíjací proces. Displej bliká rýchlo. Červené podsvietenie displeja. Vyberte akumulátor z nabíjačky a znova vložte. Pri rovnakom zobrazení je akumulátor chybný. Vymeňte akumulátor alebo ho nechajte prekontrolovať v odbornej dielni. Ak sa s iným akumulátorom tiež zobrazí toto chybové hlásenie, jedná sa o poruchu nabíjačky. Nechajte nabíjačku preskúšať v odbornej dielni.CA 10.8/18.0

Údržba a ošetrovanie VAROVANIE! Pred všetkými prácami vytiahnite sieťovú zástrčku. Nepoužívajte vodu alebo tekuté čistiace prostriedky. Nečistoty a prach odstráňte z telesa štetcom alebo suchou handričkou. Opravy Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom. Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com Prehlásenie o zhode Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje” je v súlade s nasle- dujúcimi normami alebo normatívnymi dokumentmi: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EÚ, 2014/30/EÚ. Zodpovednosť za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Pokyny pre likvidáciu VAROVANIE! Odstránením sieťového kábla urobte doslúžené náradie nepoužitel’ným. Len pre krajiny EÚ. Nevyhadzujte elektrické náradie do domového odpadu! Podl’a evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierať oddelene a dodávať do ekologickej recyklácie. Získavanie surovín namiesto likvidácie odpadu. Prístroj, príslušenstvo a obal by sa mali odovzdať na ekologickú recykláciu. Plastové diely sú označené na recykláciu podl’a druhu. VAROVANIE! Nevyhadzujte akumulátory/batérie do domového odpadu, do ohňa alebo do vody. Vyslúžené akumulátory neotvárajte. Akumulátory/batérie sa majú zbierať, recyklovať alebo ekologicky vhodným spôsobom zlikvidovať. Len pre krajiny EÚ: Podl’a smernice 2006/66/ES sa musia defektné alebo použité akumulátory/batérie recyklovať. UPOZORNENIE O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka! Vylúčenie zodpovednosti Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia. Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov. Klaus Peter WeinperEckhard Rühle Manager Research &Development (R & D)Head of QualityDepartment (QD)CA 10.8/18.0
