NAVODILA ZA UPORABO CA 10.818.0 Flex

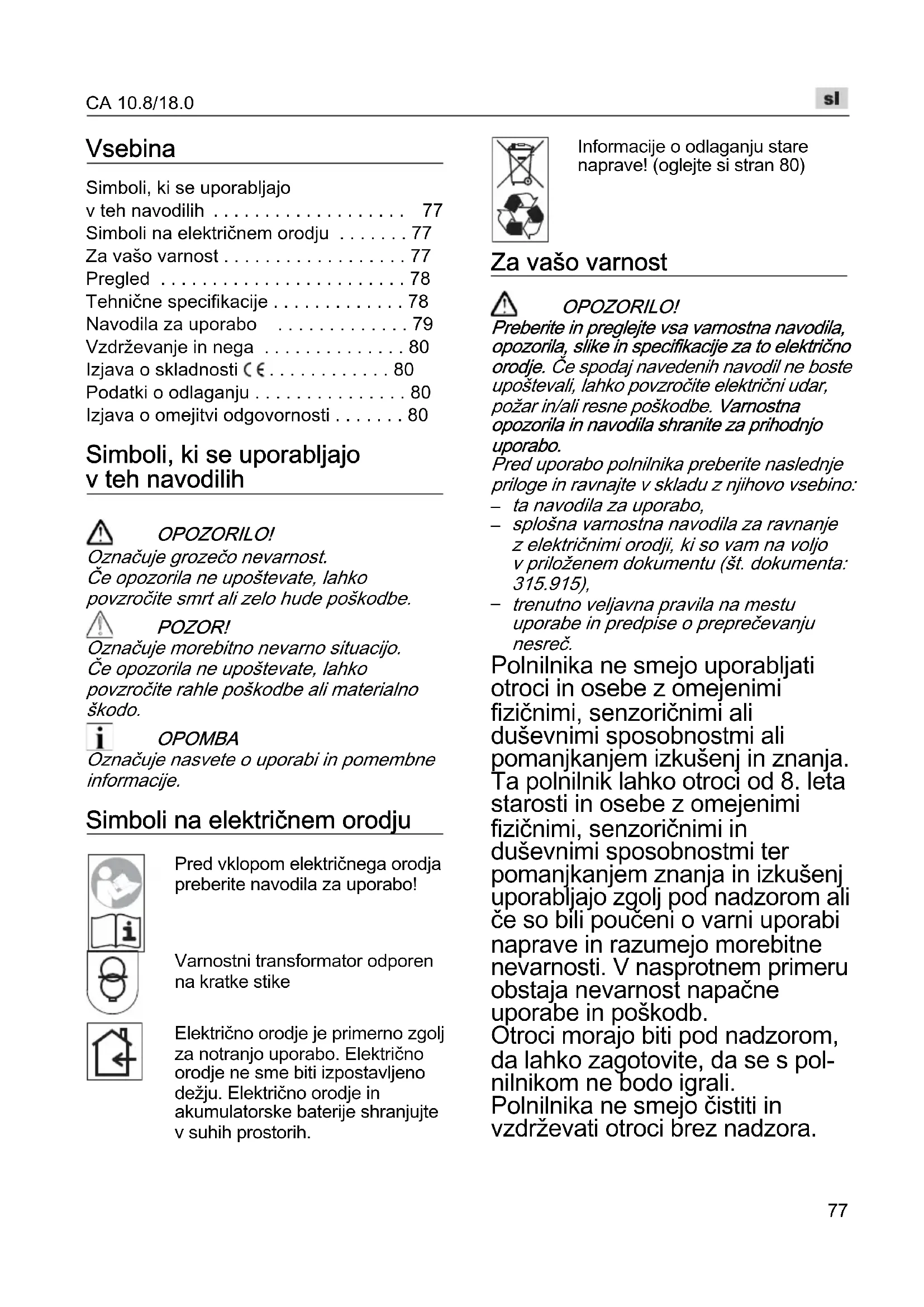

• Vsebina Simboli, ki se uporabljajo v teh navodilih p. 77
• Simboli na električnem orodju p. 77
• Za vašo varnost p. 77
• Pregled p. 78
• Tehnične specifikacije p. 78
• Navodila za uporabo p. 79
• Vzdrževanje in nega p. 80
• Izjava o skladnosti p. 80
• Podatki o odlaganju p. 80
• Izjava o omejitvi odgovornosti Simboli, ki se uporabljajo v teh navodilih OPOZORILO! Označuje grozečo nevarnost. Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe. POZOR! Označuje morebitno nevarno situacijo. Če opozorila ne upoštevate, lahko povzročite rahle poškodbe ali materialno škodo. OPOMBA Označuje nasvete o uporabi in pomembne informacije. Simboli na električnem orodju Pred vklopom električnega orodja preberite navodila za uporabo! Varnostni transformator odporen na kratke stike Električno orodje je primerno zgolj za notranjo uporabo. Električno orodje ne sme biti izpostavljeno dežju. Električno orodje in akumulatorske baterije shranjujte v suhih prostorih. Informacije o odlaganju stare naprave! (oglejte si stran 80) Za vašo varnost OPOZORILO! Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to električno orodje. Če spodaj navedenih navodil ne boste upoštevali, lahko povzročite električni udar, požar in/ali resne poškodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo. Pred uporabo polnilnika preberite naslednje priloge in ravnajte v skladu z njihovo vsebino: p. 80

splošna varnostna navodila za ravnanje z električnimi orodji, ki so vam na voljo v priloženem dokumentu (št. dokumenta: 315.915),

trenutno veljavna pravila na mestu uporabe in predpise o preprečevanju nesreč. Polnilnika ne smejo uporabljati otroci in osebe z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkanjem izkušenj in znanja. Ta polnilnik lahko otroci od 8. leta starosti in osebe z omejenimi fizičnimi, senzoričnimi in duševnimi sposobnostmi ter pomanjkanjem znanja in izkušenj uporabljajo zgolj pod nadzorom ali če so bili poučeni o varni uporabi naprave in razumejo morebitne nevarnosti. V nasprotnem primeru obstaja nevarnost napačne uporabe in poškodb. Otroci morajo biti pod nadzorom, da lahko zagotovite, da se s pol- nilnikom ne bodo igrali. Polnilnika ne smejo čistiti in vzdrževati otroci brez nadzora.CA 10.8/18.0

Predvidena uporaba Polnilnik CA 10.8/18.0 je namenjen polnjenju akumulatorskih baterij podjetja FLEX naslednjih vrst: – AP 10.8 (2,5 Ah), – AP 10.8 (4,0 Ah), – AP 10.8 (6,0 Ah), – AP 18.0 (2,5 Ah), – AP 18.0 (5,0 Ah). Napetost akumulatorske baterije se mora ujemati z napajalno napetostjo polnilnika. V nasprotnem primeru obstaja nevarnost požara in eksplozije. Varnostna navodila za polnilnik Zavarujte polnilnik pred dežjem in vlago. Vdor vode v polnilnik poveča nevarnost električnega udara. Polnilnik mora biti vedno čist. Zaradi umazanosti obstaja nevarnost električnega udara. Pred vsako uporabo preverite polnilnik, kabel in vtič. Če ugotovite kakršne koli poškodbe, polnilnika ne uporabljajte. Polnilnika ne odpirajte sami, servisirajo ga lahko samo usposobljeni strokovnjaki in to izključno z originalnimi nadomest- nimi deli. Poškodbe na polnilniku, kablu in vtiču povečajo tveganje električnega udara. Če akumulatorske baterije ne uporabljate pravilno ali če je ta poškodovana, lahko iz nje uhaja para. Dovedite svež zrak in v primeru zdravstvenih težav poiščite zdravniško pomoč. Para lahko draži dihalne poti. Na polnilnik ne odlagajte predmetov, prav tako pa ga ne polagajte na mehko površino. Obstaja nevarnost požara. Vedno preverite, ali omrežna napetost ustreza napetosti, ki je navedena na tipski tablici. Pregled 1 Reža za vstavljanje akumulatorske baterije 2 Kontakti 3 Prezračevalne reže 4 Zaslon za prikaz delovnega stanja 5 Omrežni kabel z omrežnim vtičem Tehnične specifikacije Orodje Polnilnik CA 10.8/18.0 Vhodna napetost V~/Hz 220-240/ 50-60 Napajalna napetost V– 12/20 Čas polnjenja (odvisen od stanja napolnjenosti) AP 10.8/2,5 min 40 AP 10.8/4,0 min 40 AP 10.8/6,0 min 55 AP 18.0/2,5 min 40 AP 18.0/5,0 min 45 Delovna temperatura °C 0–40 Teža (brez akumu- latorske baterije) kg 0,89 Varnostni razred II /CA 10.8/18.0

Akumulatorskih baterij ne polnite v okoljih z visoko stopnjo vlage v zraku oz. pri visokih okoljskih temperaturah.

Omrežni vtič polnilnika po končanem polnjenju izvlecite iz vtičnice. Polnjenje POZOR! V priložen polnilnik je dovoljeno vstaviti samo originalne akumulatorske baterije. Vtič polnilnika priključite na električno omrežje. Osvetlitev ozadja zaslona za dve sekundi zasveti zeleno, nato znova ugasne. Prikaže se napis OK. Akumulatorsko baterijo potisnite v pol- nilnik tako daleč, da se popolnoma zaskoči. – Na zaslonu se izmenično prikazujeta preostali čas polnjenja (do popolne napolnjenosti akumulatorske baterije) in grafičen prikaz napolnjenosti. – Osvetlitev ozadja zaslona sveti oranžno, ko je stanje napolnjenosti akumulatorske baterije manj kot 80 %. – Ko je akumulatorska baterija napolnjena 80 % ali več, zaslon sveti zeleno in prikaže se napis OK. Akumulatorska baterija je povsem napolnjena, ko se prikaže . Zelena osvetlitev ozadja po krajšem času ugasne. Akumulatorsko baterijo izvzemite iz polnilnika. Omrežni vtič izvlecite iz vtičnice. OPOMBA Če po vstavitvi akumulatorske baterije v polnilnik zaslon utripa, je na akumulatorski bateriji ali na polnilniku prišlo do napake. Zaslon utripa počasi. Oranžna osvetlitev ozadja. Akumulatorska baterija je prevroča oz. prehladna. Ko akumulatorska baterija doseže temperaturo za polnjenje (0 °C ...55 °C), se polnjenje začne. Zaslon utripa hitro. Rdeča osvetlitev ozadja. Akumulatorsko baterijo odstranite iz polnilnika in jo znova vstavite. Če prikaz ostane nespremenjen, je akumulatorska baterija v okvari. Zamenjajte akumulatorsko baterijo oz. jo odnesite v specializirano delavnico, da jo preverijo. Če se enako sporočilo pojavi, tudi ko uporabite drugo akumulatorsko baterijo, je prišlo do okvare polnilnika. V specializirani delavnici naj preverijo polnilnik.CA 10.8/18.0

Vzdrževanje in nega OPOZORILO! Pred vsemi deli izvlecite vtič iz vtičnice. Ne uporabljajte vode ali tekočih čistilnih sredstev. Umazanijo in prah z ohišja odstranite s čopičem ali suho krpo. Popravila Popravila lahko izvede samo pooblaščena servisni center za stranke. Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani: www.flex-tools.com Izjava o skladnosti Na lastno odgovornost izjavljamo, da je izdelek, opisan v “Tehnične specifikacije”, skladen z naslednjimi standardi ali normativnimi dokumenti: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EU , 2014/30/EU. Odgovornost za tehnično dokumentacijo

71711 Steinheim/Murr Podatki o odlaganju OPOZORILO! Odslužena električna orodja pred odstranitvijo naredite neuporabna:

pri električnih orodjih s kablom to storite tako, da odstranite priključni kabel,

iz akumulatorskih električnih orodij pa odstranite akumulatorsko baterijo. Samo za drzave EU: Električnih orodij ne odstranite med gospodinjske odpadke! V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način

Recikliranje materialov namesto odstranjevanja odpadkov. Orodje, pribor in embalažo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje. OPOZORILO! Akumulatorskih baterij/baterij ne vrzite med gospodinjske odpadke, v ogenj ali v vodo. Odsluženih akumulatorskih baterij ne odpirajte. Akumulatorske baterije/baterije je treba zbirati, reciklirati in odstraniti na okolju prijazen način. Samo za drzave EU: V skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati. OPOMBA Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca! Izjava o omejitvi odgovornosti Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka. Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev. Klaus Peter WeinperEckhard RühleManager Research &Development (R & D)Head of QualityDepartment (QD)CA 10.8/18.0
