Merk	Flex
Model	CA 10.8/18.0
Producttype	Acculader
Ingangsspanning	220-240 V ~ 50/60 Hz
Laadspanning	12 V (voor 10,8 V accu's) / 20 V (voor 18 V accu's)
Gewicht (zonder accu)	0,89 kg
Beschermingsklasse	II (dubbele isolatie)
Toegestane bedrijfstemperatuur	0 °C tot 40 °C
Accu-laadtemperatuur	0 °C tot 55 °C
Typische laadtijd	40 tot 55 minuten, afhankelijk van de accucapaciteit (2,5 Ah tot 6,0 Ah)
Weergave	Scherm met groen/oranje/rode achtergrondverlichting, weergave van resterende tijd en laadstatus
Belangrijkste functies	Laden van FLEX Li-ion accu's (10,8 V en 18 V), foutdetectie, beveiliging tegen oververhitting en kortsluiting
Onderhoud en reiniging	Voor reiniging de stekker uittrekken; een droge doek of borstel gebruiken; geen water of vloeibare producten gebruiken
Veiligheidsvoorschriften	Niet blootstellen aan regen of vocht; tijdens het laden niet afdekken; controleer de kabel en stekker op beschadigingen
Onderdelen en reparatie	Reparaties alleen door een erkende servicedienst; exploded views en reserveonderdelen op www.flex-tools.com
Algemene informatie	Voldoet aan normen EN 60335-1, EN 60335-2-29; richtlijnen 2014/35/EU, 2014/30/EU
Afvoerinstructies	Niet bij het huishoudelijk afval gooien; recyclen volgens richtlijn 2012/19/EU; verwijder de voedingskabel

Veelgestelde vragen - CA 10.818.0 Flex

Welk type accu kan ik opladen met de Flex CA 10.8/18.0 lader?

Deze lader is uitsluitend ontworpen voor Flex Li‑ion accu's met spanningen 10,8 V (modellen AP 10.8/...) en 18 V (modellen AP 18.0/...). Laad geen andere accutypes op.

Hoe weet ik wanneer het laden is voltooid?

Het scherm toont de resterende tijd tijdens het laden. Wanneer de lading boven 80 % komt, wordt de achtergrondverlichting groen en verschijnt het bericht OK. Kort daarna gaat de achtergrondverlichting uit.

Wat te doen als het scherm langzaam oranje knippert?

Langzaam knipperen met oranje achtergrondverlichting betekent dat de accu te warm of te koud is. Het laden begint automatisch zodra de accu een temperatuur tussen 0 °C en 55 °C heeft bereikt.

Wat te doen als het scherm snel rood knippert?

Verwijder de accu en plaats deze terug. Als het rode knipperen aanhoudt, is de accu waarschijnlijk defect en moet worden vervangen. Als het defect optreedt met een andere accu, is de lader defect en moet worden gecontroleerd door een gespecialiseerde werkplaats.

Kan ik de lader permanent aangesloten laten?

Het wordt aanbevolen de lader na elk gebruik los te koppelen. Laat de lader niet langdurig onbeheerd aangesloten om risico's te voorkomen.

Wat is de typische laadtijd?

De duur varieert afhankelijk van de accucapaciteit: bijvoorbeeld een AP 10.8/2,5 Ah accu laadt in ongeveer 40 minuten op, een AP 18.0/5,0 Ah in 45 minuten.

Kan ik niet-Flex accu's opladen met deze lader?

Nee, de lader is uitsluitend ontworpen voor Flex accu's. Gebruik van andere accu's kan leiden tot brand-, explosie- of storingsrisico's.

Hoe reinig ik de lader?

Trek eerst de stekker uit de lader. Gebruik een droge doek of borstel om stof en vuil te verwijderen. Gebruik nooit water of vloeibare reinigingsmiddelen.

Wat te doen bij schade aan de kabel of stekker?

Gebruik de lader niet. Laat hem uitsluitend repareren door een door de fabrikant erkende servicedienst, met originele reserveonderdelen.

Hoe moet ik de lader aan het einde van zijn levensduur afvoeren?

Gooi het niet bij het huishoudelijk afval. Lever het in volgens richtlijn 2012/19/EU in een inzamelpunt voor afval van elektrische en elektronische apparatuur. Knip eerst de voedingskabel door.

GEBRUIKSAANWIJZING CA 10.818.0 Flex

nl Originele gebruiksaanwijzing 28

Gebruikte symbolen 28

Symbolen op het gereedschap ..... 28

Voor uw veiligheid 28

In één oogopslag 29

Gebruiksaanwijzing 30

Onderhoud en verzorging 31

C€-Conformiteit 31

Afvoeren van verpakking en machine .. 31

Uitsluiting van aansprakelijkheid ..... 31

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Kortsluitvaste veiligheids-transformator

Gereedschap is niet geschikt voor gebruik binnenshuis.

Gereedschap niet aan de regen blootstellen. Elektrisch gereedschap en accu's in een droge ruimte opbergen.

Afvoeren van verpakking en machine (zie pagina 31).

Voor uw veiligheid

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheids- voorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Lees voordat u het oplaadapparaat gebruikt en handel daarna volgens:

• deze gebruiksaanwijzing,
• de „Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
• de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit oplaadapparaat is niet bestemd voor het gebruik door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaciteiten of gebrekkige ervaring en kennis. Dit oplaadapparaat kan door kinderen vanaf 8 jaar alsook door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan of over het veilige gebruik van het oplaadapparaat geïnformeerd werden en de hiermee gepaard gaande gevaren verstaan. Anders bestaat er gevaar voor foute bediening en verwondingen.

Houd toezicht op kinderen. Daarmee wordt gewaarborgd dat kinderen niet met het oplaad- apparaat spelen. De reiniging en het onderhoud van het oplaad- apparaat door kinderen mogen niet zonder toezicht plaatsvinden.

Gebruik volgens bestemming

Het oplaadapparaat CA 10.8/18.0 is bestemd voor het opladen van FLEX-accu's van de typen

De accuspanning moet bij de acculaadspanning van het oplaadapparaat passen. Anders bestaat er brand- en explosiegevaar.

Veiligheidsvoorschriften voor het oplaadapparaat

■ Houd het oplaadapparaat uit de buurt van regen en vocht. Het binnendringen van water in het oplaadapparaat vergroot het risico van een elektrische schok.
■ Houd het oplaadapparaat schoon. Door vervuiling bestaat gevaar voor een elektrische schok.
■ Controleer voor elk gebruik oplaadapparaat, kabel en stekker. Gebruik het oplaadapparaat niet als u een beschadiging hebt vastgesteld. Open het oplaadapparaat niet zelf en laat het alleen door gekwalificeerd personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde oplaadapparaten, kabels en stekkers vergroten het risico van een elektrische schok.
Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.
■ Leg geen voorwerpen op het oplaad-apparaat en plaats het niet op een zacht oppervlak. Er bestaat brandgevaar.
■ Controleer altijd of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje van het oplaadapparaat.

In één oogopslag

1 Inschuifopening voor accu
2 Contacten
3 Ventilatieopeningen
4 Display voor weergave van de bedrijfstoestand
5 Netsnoer met stekker

Technische gegevens

Apparaat Oplaadapparaat
	CA 10.8/18.0
Ingangsspanning V~/Hz	220-240/50-60
Oplaadspanning V– 12/20
Oplaadtijd (afhankelijk van oplaadtoestand)
AP 10.8/2,5 min 40
AP 10.8/4,0 min 40
AP 10.8/6,0 min 55
AP 18.0/2,5 min 40
AP 18.0/5,0 min 45
Bedrijfstemperatuur °C 0–40
Gewicht (zonder accu) kg 0,89
Isolatieklasse	II / [IMAGE]

Gebruiksaanwijzing

VOORZICHTIG!

• Laad accu's nooit op bij een temperatuur lager dan 0 °C of hoger dan 55 °C.
• Laad accu's niet op in een omgeving met een hoge luchtvochtigheid of een hoge omgevingstemperatuur.
• Bedek accu's en oplaadapparaat tijdens het opladen niet.
• Trek de stekker van het oplaadapparaat na het opladen uit het stopcontact.

Opladen

VOORZICHTIG!

Plaats uitsluitend originele accu's in het meegeleverde oplaadapparaat.

■ Steek de stekker van het oplaadapparaat in het stopcontact. De achtergrondverlichting van het display is gedurende 2 seconden groen en gaat dan uit. Er wordt OK weergegeven.

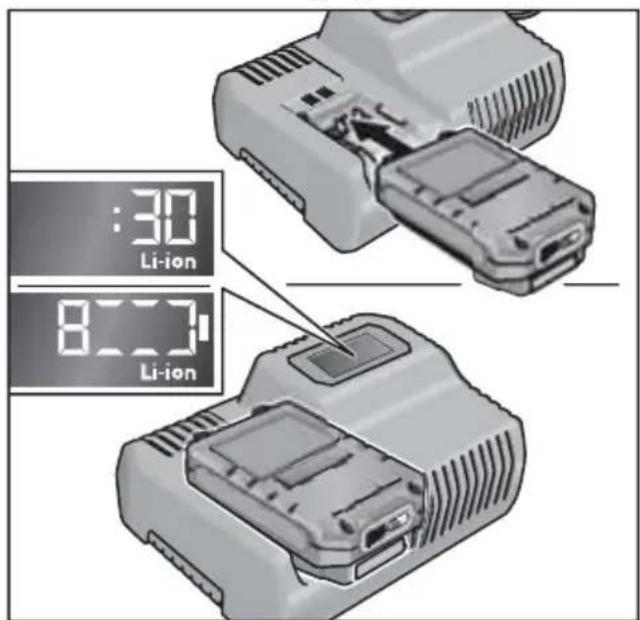

■ Steek de accu volledig in het oplaad-apparaat tot de accu niet meer verder kan.

• Het display toont afwisselend de resterende duur van het opladen (tot de accu vol is) en een grafische weergave van de oplaadtoestand.
• De achtergrondverlichting van de display is oranje als de accu minder dan 80% is opgeladen.

- Vanaf 80% acculading is de display groen verlicht en wordt OK weergegeven.

■ De accu is volledig opgeladen als de indicatie verschijnt.

De groene achtergrondverlichting gaat na korte tijd uit.

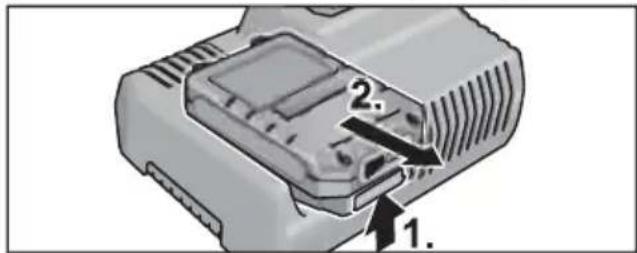

■ Neem de accu uit het oplaadapparaat.

■ Trek de stekker uit de contactdoos.

LET OP

Als na het inzetten van de accu in het oplaadapparaat de display knippert, is de accu of het oplaadapparaat defect.

Display knippert langzaam. Achtergrondverlichting oranje.

De accu is te heet of te koud. Als de accu de oplaadtemperatuur (0 ... 55 °C) bereikt heeft, begint het opladen.

Display knippert snel. Achtergrondverlichting rood.

Accu uit het oplaadapparaat nemen en weer inzetten. Bij gelijke indicatie is de accu defect. Accu vervangen of door een gespecialiseerd reparatiebedrijf laten nazien.

Als met een andere accu eveneens deze foutmelding wordt getoond, is het oplaad-apparaat defect.

Besturing door gespecialiseerd reparatie- bedrijf laten nazien.

Onderhoud en verzorging

WAARSCHUWING!

Trek vóór werkzaamheden altijd eerst de stekker uit het stopcontact. Gebruikgeen water of vloeibare reinigings-middelen.

■ Verwijder vuil en stof met een kwast of droge doek van de behuizing.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

Explosietekeningen en onderdelenlijsten vindt u op onze website:

www.flex-tools.com

CE-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EU, 2014/30/EU.

Verantwoordelijk voor technische documentatie:

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen.

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

Terugwinnen van grondstoffen in plaats van weggooien van afval.

Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt.

De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.

WAARSCHUWING!

Gooi accu's en batterijen niet bij het huisvuil, in het vuur of in het water.

Demonteer versleten accu's niet.

Accu's en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd.

Alleen voor EU-landen:

Volgens richtlijn 2006/66/EG moeten defecte of versleten accu's en batterijen worden gerecycled.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
