РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CA 10.818.0 Flex

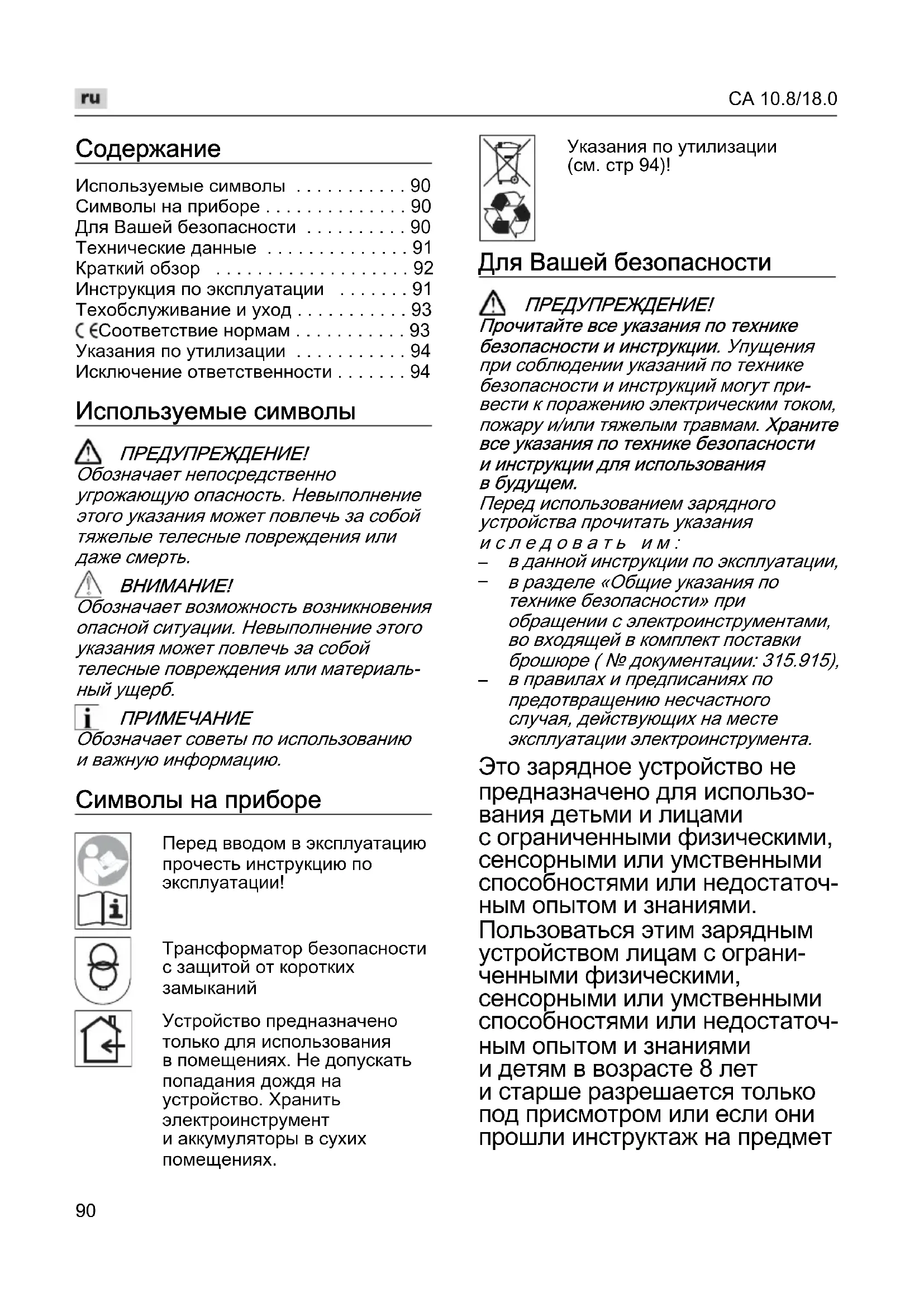

• Используемые символы p. 90
• Символы на приборе p. 90
• Для Вашей безопасности p. 90
• Технические данные p. 91
• Краткий обзор p. 92
• Инструкция по эксплуатации p. 91
• Техобслуживание и уход p. 93
• Соответствие нормам p. 93
• Указания по утилизации p. 94
• Исключение ответственности Используемые символы ПРЕДУПРЕЖДЕHИЕ! Обозначает непосредственно угрожающую опасность. Hевыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть. ВHИMАHИЕ! Обозначает возможность возникновения опасной ситуации. Hевыполнение этого указания может повлечь за собой телесные повреждения или материаль- p. 94

Обозначает советы по использованию и важную информацию. Символы на приборе Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации! Трансформатор безопасности с защитой от коротких

Устройство предназначено только для использования в помещениях. Не допускать попадания дождя на устройство. Хранить электроинструмент и аккумуляторы в сухих помещениях. Указания по утилизации (см. стр 94)! Для Вашей безопасности ПРЕДУПРЕЖДЕHИЕ! Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут при- вести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безопасности и инструкции для использования

Перед использованием зарядного устройства прочитать указания иследовать им:

в данной инструкции по эксплуатации,

в разделе «Общие указания по технике безопасности» при обращении с электроинструментами, во входящей в комплект поставки брошюре ( № документации: 315.915),

в правилах и предписаниях по предотвращению несчастного случая, действующих на месте эксплуатации электроинструмента. Это зарядное устройство не предназначено для использо- вания детьми и лицами с ограниченными физическими, сенсорными или умственными способностями или недостаточ- ным опытом и знаниями. Пользоваться этим зарядным устройством лицам с ограни- ченными физическими, сенсорными или умственными способностями или недостаточ- ным опытом и знаниями и детям в возрасте 8 лет и старше разрешается только под присмотром или если они прошли инструктаж на предметCA 10.8/18.0

надежного использования зарядного устройства и пони- мают, какие опасности исходят от него. Иначе существует опасность неправильного использования или получения

Смотрите за детьми. Дети не должны играться с зарядным устройством. Производить очистку и техни- ческое обслуживание заряд- ного устройства детям разре- шается только под присмотром. Использование по назначению Зарядное устройство CA 10.8/18.0 предназначено для зарядки аккумуля- торов FLEX типов – AP 10.8 (2,5 А·ч), – AP 10.8 (4,0 А·ч), – AP 10.8 (6,0 А·ч), – AP 18.0 (2,5 А·ч) и – AP 18.0 (5,0 А·ч). Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Иначе существует опасность пожара и взрыва. Указания по технике безопас- ности для зарядного устройства Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком. Содержите зарядное устройство вчистоте. Загрязнения вызывают опасность поражения электротоком. Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно заряд- ное устройство, а поручайте ремонт квалифицированному специалисту и обязательно с использованием оригинальных запчастей. Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком. При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных

Не кладите предметы на зарядное устройство и не ставьте его на мягкие поверхности. Существует опасность

Всегда проверяйте соответствует ли напряжение сети напряжению, указанному на типовой табличке зарядного устройства. Технические данные Устройство Зарядное устройство CA 10.8/18.0

В– 12/20 Время зарядки (в зависимости от состояния зарядки) AP 10.8/2,5 мин 40 AP 10.8/4,0 мин 40 AP 10.8/6,0 мин 55 AP 18.0/2,5 мин 40 AP 18.0/5,0 мин 45

(без аккумулятора) кг 0,89 Kласс защиты II /CA 10.8/18.0

Краткий обзор 1 Гнездо для аккумулятора 2Контакты 3 Вентиляционные прорези 4Дисплей для индикации рабочего

5 Сетевой кабель со штекером Инструкция по эксплуатации ВHИMАHИЕ!

Ни в коем случае не заряжать аккумуляторы при температурах ниже 0 °C или выше 55 °C.

Не следует заряжать аккумуляторы в помещении с повышенной влажностью воздуха или температурой.

Аккумуляторы и зарядное устройство во время процесса зарядки ничем нельзя накрывать.

По окончании зарядки вилку зарядного устройства следует извлечь из розетки. Процесс зарядки ВHИMАHИЕ! В имеющееся в комплекте поставки зарядное устройство можно вставлять лишь фирменные аккумуляторы. Вставьте вилку зарядного устройства

Фоновая подсветка дисплея светится в течение 2 секунд зеленым цветом, после чего снова выключается. Отображается «OK». Полностью вставьте аккумулятор в зарядное устройство до фиксации. – На дисплее попеременно отображаются оставшееся время процесса зарядки (до полной зарядки аккумулятора) и графи- ческое изображение состояния

– Если аккумулятор заряжен менее чем на 80%, фоновая подсветка дисплея светится оранжевым

– Начиная со степени зарядки 80% дисплей светится зеленым цветом и отображается «OK». Аккумулятор полностью заряжен, когда высвечивается индикация

Спустя короткое время зеленая фоновая подсветка выключается.CA 10.8/18.0

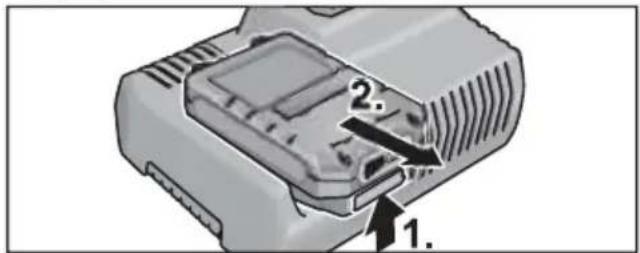

Извлеките аккумулятор из зарядного устройства. Извлечь штепсельную вилку из

Мигание дисплея после установки аккумулятора в зарядное устройство означает неисправность аккумулятора или зарядного устройства. Дисплей медленно мигает. Фоновая подсветка оранжевого цвета. Слишком высокая или низкая температура аккумулятора. Процесс зарядки начинается после того, как аккумулятор достигнет температуры зарядки (0 °C...55 °C). Дисплей быстро мигает. Фоновая подсветка красного

Извлечь аккумулятор из зарядного устройства и снова установить его. Если индикация осталась прежней, это означает, что аккумулятор неисправен. Заменить аккумулятор или проверить его в специализированной мастерской. Если с другим аккумулятором появляется это же сообщение об ошибке, значит неисправно зарядное устройство. Поручить проверку зарядного устройства специализиро- ванной мастерской. Техобслуживание и уход ПРЕДУПРЕЖДЕHИЕ! Перед любыми работами извлекать вилку из розетки. Hе использовать воду или жидкие чистящие средства. Загрязнения и пыль следует смести с корпуса электроинструмента с помощью кисточки или сухой тряпки. Ремонтные работы Ремонтные работы должны проводиться исключительно в сервисной мастерской, авторизованной изготовителем. Покомпонентное изображение и списки запасных частей Вы найдете на нашем сайте в Интернете: www.flех-tооls.соm Соответствие нормам Мы заявляем с исключительной ответственностью, что изделие, описанное в разделе «Технические данные», соответствует следующим нормам или нормативным документам: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EC, 2014/30/EC. Ответственная за техническую документацию компания: FLЕХ-Еlеktrоwеrkzеugе GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Указания по утилизации ПРЕДУПРЕЖДЕHИЕ! Отработавшие свой срок приборы вывести из употребления путем отрезания сетевого кабеля. Только для стран ЕС. Hе выбрасывайте электроинструменты в мусор вместе с бытовыми отходами! Согласно Европейской Директиве 2012/19/ЕС относительно старых электрических и электронных приборов и ее реализации в национальном законодательстве, использованные электроинструменты должны собираться отдельно от прочих отходов и подвер- гаться экологически чистой вторичной переработке. Регенерация сырья вместо утилизации отходов. Изделие, принадлежности и упаковка подлежат сбору для экологически целесообразного повторного исполь- зования. Пластмассовые элементы обозначены в целях сортировки для повторного использования. ПРЕДУПРЕЖДЕHИЕ! Аккумуляторы/батареи нельзя выбрасывать вместе с домашними отходами, бросать их в огонь или воду. Отработанные аккумуляторы нельзя

Аккумуляторы/батареи следует собирать и затем сдавать в специальные прием- ные пункты, ответственные за их экологичную утилизацию. Только для стран, входящих в ЕС: Вышедшие из строя или отработанные аккумуляторы/батареи должны утилизоваться согласно указаниям, содержащимся в Директиве 2006/66/ЕC.

Информацию о возможных методах утилизации можно получить в специали- зированной торговле! Исключение ответственности Изготовитель и его представитель не несут ответственности за ущерб и упущенную прибыль в результате прерывания деловой деятельности, которые вызваны изделием или невозможностью использования

Изготовитель и его представитель не несут ответственности за повреждения, возникшие в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.CA 10.8/18.0
