РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CA 10.8 Flex

Используемые символы ..... 81

Символы на приборе ..... 81

Для Вашей безопасности ..... 81

Краткий обзор 82

Технические данные 83

Инструкция по эксплуатации ..... 83

Техобслуживание и уход 84

С Соответствие нормам 84

Указания по утилизации 85

Исключение ответственности ..... 85

Используемые символы

ПРЕДУПРЕЖДЕНИЕ!

Обозначает непосредственно угрожающую опасность. Невыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть.

ВНИМАНИЕ!

Обозначает возможность возникновения опасной ситуации. Невыполнение этого указания может повлечь за собой телесные повреждения или материальный ущерб.

ПРИМЕЧАНИЕ

Обозначает советы по использованию и важную информацию.

Символы на приборе

Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации!

Трансформатор безопасности с защитой от коротких замыканий

Устройство предназначено только для использования в помещениях. Не допускать попадания дождя на устройство. Хранить электроинструмент и аккумуляторы в сухих помещениях.

Указания по утилизации (см. стр 85)!

Для Вашей безопасности

ПРЕДУПРЕЖДЕНИЕ!

Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безопасности и инструкции для использования в будущем.

Перед использованием зарядного устройства прочитать указания иследовать им:

– в данной инструкции по эксплуатации,
- в разделе «Общие указания по технике безопасности» при обращении с электроинструментами, во входящей в комплект поставки брошюре (№ документации: 315.915),
– в правилах и предписаниях по предотвращению несчастного случая, действующих на месте эксплуатации электроинструмента.

Это зарядное устройство не предназначено для использования детьми и лицами с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями.

Пользоваться этим зарядным устройством лицам с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями и детям в возрасте 8 лет и старше разрешается только под присмотром или если они

прошли инструктаж на предмет надежного использования зарядного устройства и пони- мают, какие опасности исходят от него. Иначе существует опасность неправильного использования или получения травм.

Смотрите за детьми. Дети не должны играться с зарядным устройством.

Производить очистку и техни- ческое обслуживание зарядного устройства детям разрешается только под присмотром.

Использование по назначению

Зарядное устройство СА 10.8 предназначено для зарядки аккумуляторов FLEX типов

- AP 10.8/2,5,

- AP 10.8/4,0 и

- AP 10.8/6,0.

Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Иначе существует опасность пожара и взрыва.

Указания по технике безопасности для зарядного устройства

■ Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком.
Содержите зарядное устройство в чистоте. Загрязнения вызывают опасность поражения электротоком.
■ Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно зарядное устройство, а поручайте ремонт квалифицированному специалисту и обязательно с использованием оригинальных запчастей.

Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком.

■ При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей.
■ Не кладите предметы на зарядное устройство и не ставьте его на мягкие поверхности. Существует опасность пожара.
■ Всегда проверяйте соответствует ли напряжение сети напряжению, указанному на типовой табличке зарядного устройства.

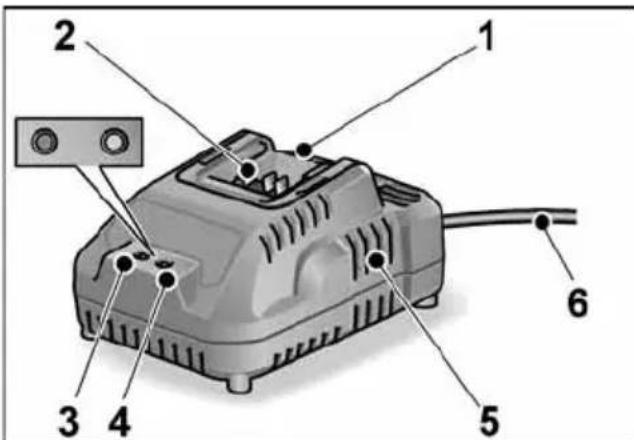

Краткий обзор

1 Гнездо для аккумулятора
2 К о н т а к т ы
3 Светодиод сигнализации об ошибке (красный)
4 Светодиод уровня заряда (зеленый)
5 Вентиляционные прорези
6 Сетевой кабель со штекером

Технические данные

Устройство Зарядное устройство
		CA 10.8
Входное напряжение	В~/Гц	220-240/50-60
Зарядное напряжение	В– 12,6
Время зарядки(в зависимости от состояния зарядки)	мин	2,5 A*ч: 40
	мин	4,0 A*ч: 55
	мин	6,0 A*ч: 85
Рабочая температура	°C 0–40
Вес(без аккумулятора)	кг 0,52
Класс защиты		II / ☐

Инструкция по эксплуатации

ВНИМАНИЕ!

• Ни в коем случае не заряжать аккумуляторы при температурах ниже 0 °C или выше 40 °C.
• Не следует заряжать аккумуляторы в помещении с повышенной влажностью воздуха или температурой.
• Аккумуляторы и зарядное устройство во время процесса зарядки ничем нельзя накрывать.

Светодиодная индикация

красныйзеленый
выкл мигает	Аккумулятор заряжается.
выкл вкл	Процесс зарядки завершен. Постоянная подзарядка.
	См. «Процесс зарядки».

красный зеленый

мигает выкл	Аккумулятор слишком горячий/холодный.
вкл выкл	Неисправность аккумулятора/зарядного устройства.
	См. «Сообщения об ошибке».

Процесс зарядки

ВНИМАНИЕ!

В имеющееся в комплекте поставки зарядное устройство можно вставлять лишь фирменные аккумуляторы.

ПРИМЕЧАНИЕ

Во время зарядки аккумуляторы и зарядное устройство нагреваются. Это нормально!

■ Вставьте вилку зарядного устройства в розетку.
Светодиод сигнализации об ошибке и светодиод уровня заряда загорятся на короткое время.

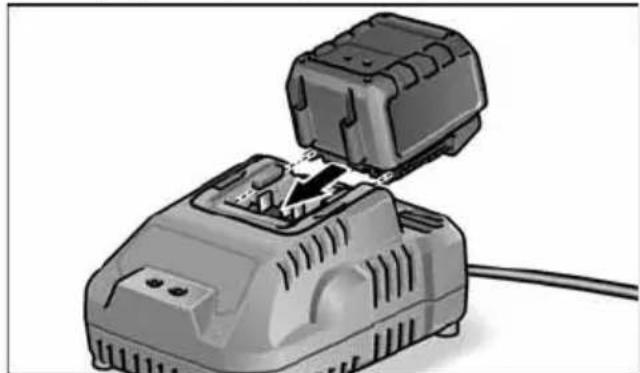

■ Задвиньте аккумулятор до упора в зарядное устройство.
Индикатор уровня заряда замигает — выполняется зарядка аккумулятора.
После завершения процесса зарядки светодиод уровня заряда аккумулятора горит непрерывно.

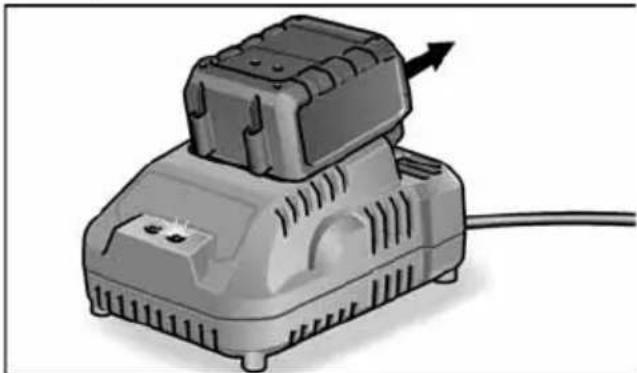

Извлеките аккумулятор из зарядного устройства.

Извлеките сетевой штекер из розетки.

Сообщения об ошибке

Если после установки аккумулятора в зарядное устройство имеет место одна из следующих светодиодных индикаций, это указывает на неисправность аккумулятора/зарядного устройства.

Светодиод сообщения об ошибке горит непрерывно:

– Аккумулятор слишком горячий или слишком холодный. Когда аккумулятор достигнет температуры заряда (0°C...40°C), начнется процесс зарядки.

Светодиод сигнализации об ошибке мигает или не горит ни один из двух светодиодов:

– Извлеките аккумулятор из зарядного устройства. Проверьте контакты на зарядном устройстве и на аккумуляторе на отсутствие загрязнений, при необходимости очистите их. Снова установите аккумулятор. Если индикация осталась прежней, то аккумулятор неисправен. Замените аккумулятор или сдайте его в специализированную мастерскую для проверки.

– Если при зарядке другого акку- мулятора появляется такое же сообщение об ошибке, неисправно зарядное устройство. Сдайте зарядное устройство на проверку в специализированную мастерскую.

Техобслуживание и уход

ПРЕДУПРЕЖДЕНИЕ!

Перед любыми работами извлекать вилку из розетки. Не использовать воду или жидкие чистящие средства.

Загрязнения и пыль следует смести с корпуса электроинструмента с помощью кисточки или сухой тряпки.

Ремонтные работы

Ремонтные работы должны проводиться исключительно в сервисной мастерской, авторизованной изготовителем.

Покомпонентное изображение и списки запасных частей Вы найдете на нашем сайте в Интернете: www.flex-tools.com

Соответствие нормам (с)

Мы заявляем с исключительной ответственностью, что изделие, описанное в разделе «Технические данные», соответствует следующим нормам или нормативным документам: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EU, 2014/30/EU.

Ответственная за техническую документацию компания: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Rille B B B-1

Указания по утилизации

ПРЕДУПРЕЖДЕНИЕ!

Отработавшие свой срок приборы вывести из употребления путем отрезания сетевого кабеля.

Только для стран ЕС.

Не выбрасывайте электроинструменты в мусор вместе с бытовыми отходами! Согласно Европейской Директиве 2012/19/ЕС относительно старых электрических и электронных приборов и ее реализации в национальном законодательстве, использованные электроинструменты должны собираться отдельно от прочих отходов и подвергаться экологически чистой вторичной переработке.

Регенерация сырья вместо утилизации отходов.

Изделие, принадлежности и упаковка подлежат сбору для экологически целесообразного повторного использования. Пластмассовые элементы обозначены в целях сортировки для повторного использования.

ПРЕДУПРЕЖДЕНИЕ!

Аккумуляторы/батареи нельзя выбрасывать вместе с домашними отходами, бросать их в огонь или воду. Отработанные аккумуляторы нельзя открывать.

Аккумуляторы/батареи следует собирать и затем сдавать в специальные приемные пункты, ответственные за их экологичную утилизацию.

Только для стран, входящих в ЕС: Вышедшие из строя или отработанные аккумуляторы/батареи должны утилизоваться согласно указаниям, содержащимся в Директиве 2006/66/EG.

ПРИМЕЧАНИЕ

Информацию о возможных методах утилизации можно получить в специализированной торговле!

Исключение ответственности

Изготовитель и его представитель не несут ответственности за ущерб и упущенную прибыль в результате прерывания деловой деятельности, которые вызваны изделием или невозможностью использования изделия.

Изготовитель и его представитель не несут ответственности за повреждения, возникшие в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.
