MANUALE UTENTE CA 10.8 Flex

Simboli utilizzati 16

Simboli sull'apparecchio ..... 16

Per la vostra sicurezza 16

Guida rapida 17

Dati tecnici 17

Istruzioni per l'uso 17

Manutenzione e cura ..... 19

C€Conformità 19

Istruzioni per la rottamazione e lo smaltimento .... 19

Esclusione della responsabilità ..... 19

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Trasformatore di sicurezza resistente al cortocircuito

L'apparecchio è idoneo solo per l'utilizzo in luoghi chiusi. Non esporre l'apparecchio alla pioggia. Immagazzinare l'elettroutensile e le batterie in ambienti asciutti.

Disposizioni per la rottamazione (vedi pagina 19)!

Per la vostra sicurezza

PERICOLO!

Leggere tutte le avvertenze per la sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.

Leggere prima di usare il caricabatteria ed agire conformemente:

• queste istruzioni per l'uso,
  – le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti N°: 315.915),
  – le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Il presente caricabatteria non è previsto per l'utilizzo da parte di bambini, persone con limitate capacità fisiche, sensoriali o mentali o persone con scarsa conoscenza ed esperienza.

Questo caricabatteria può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capacità fisiche, sensoriali o mentali e da persone con scarse conoscenze ed esperienza, purché siano sorvegliati o purché siano stati istruiti in merito all'impiego sicuro del caricabatteria e ai relativi pericoli. In caso contrario sussiste il rischio di utilizzo errato e di lesioni.

Sorvegliare i bambini. In questo modo viene assicurato che i bambini non giocano con la stazione di ricarica.

La pulizia e la manutenzione della stazione di ricarica da parte di bambini non deve avvenire senza sorveglianza.

Uso regolare

Il caricabatteria CA 10.8 è previsto per caricare batterie ricaricabili FLEX del tipo

- AP 10.8/2,5,

- AP 10.8/4,0 e

- AP 10.8/6,0.

La tensione della batteria deve essere adatta alla tensione di ricarica batteria del caricabatteria. Sussiste pericolo di incendio ed esplosione.

Avvertenze di sicurezza per il caricabatteria

• Custodire il caricabatteria al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d'insorgenza di scosse elettriche.
  ■ Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica.
  ■ Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica.
  In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
  ■ Non deporre oggetti sul caricabatteria né poggiare il caricabatteria su superfici morbide. Questo comporta il pericolo d'incendio.
  ■ Controllare sempre se la tensione di rete corrisponde alla tensione indicata sulla targhetta identificativa del caricabatteria.

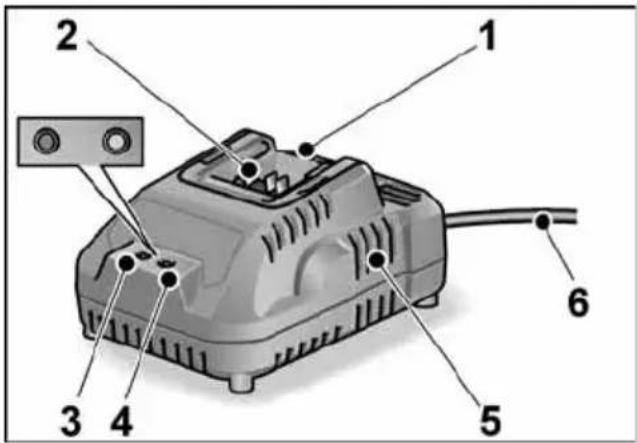

Guida rapida

1 Vano d'inserimento batteria
2 C o n t a t t i
3 LED per messaggi d'errore (rosso)
4 LED della condizione di carica (verde)
5 Fessure di ventilazione
6 Cavo d'alimentazione con spina

Dati tecnici

Apparecchio Caricabatteria
		CA 10.8
Tensione d'ingresso	V~/Hz	220-240/50-60
Tensione di carica V- 12,6
Tempo di carica (a seconda dello stato di carica)	min	2,5 Ah: 40
	min	4,0 Ah: 55
	min	6,0 Ah: 85
Temperatura di funzionamento	°C 0-40
Peso (senza batteria) kg 0,52
Classe di protezione		II / ☑

Istruzioni per l'uso

PRUDENZA!

• Non caricare mai gli accumulatori a temperature inferiori a 0 °C e superiore a 40 °C.
• Non caricare gli accumulatori in ambiente con alta umidità dell'aria o alta temperatura ambiente.
• Non coprire accumulatori e carica-batteria durante l'operazione di carica.

Indicazioni dei LED

rosso verde
Off	Lampeg-gio	Caricamento batteria in corso.
Off On		Fase di carica terminata.Carica di mantenimento.
		Vedere «Processo di carica».
Lampeg-gio	Off	Batteria troppo calda o troppo fredda.
On Off		Batteria o caricabatterie guasti.
		Vedere «Messaggi d'errore».

Processo di carica

PRUDENZA!

Inserire nel caricabatteria fornito a corredo solo accumulatori originali.

AVVISO

Durante il processo di carica la batteria e il caricabatteria si scaldano.

È un fenomeno normale!

Inserire la spina di rete del caricabatteria. Il LED per messaggi d'errore ed il LED della condizione di carica si accendono brevemente.

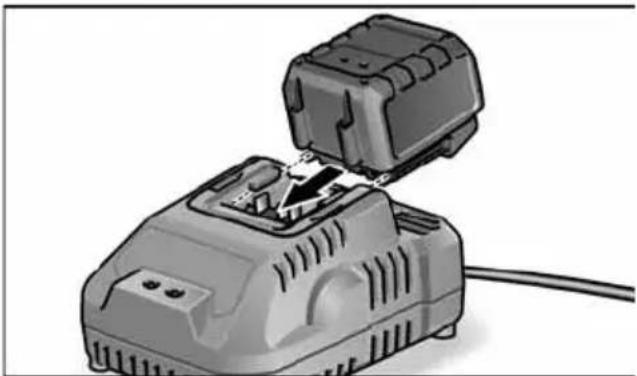

■ Spingere la batteria nel caricabatterie fino all'arresto.

Il LED della condizione di carica lampeggia e la batteria viene ricaricata.

Quando la batteria è completamente carica, il LED della condizione di carica è acceso a luce fissa.

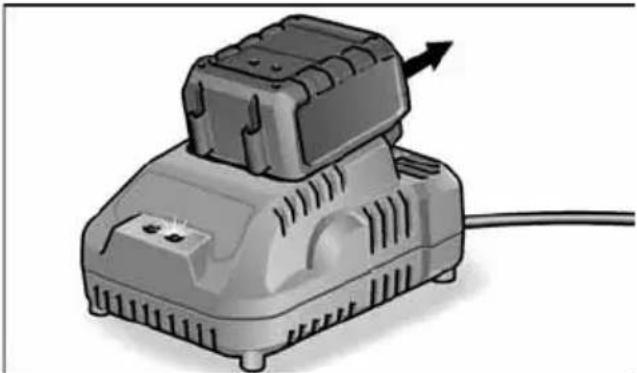

■ Rimuovere la batteria dal caricabatteria.

Se, dopo l'inserimento della batteria nel caricabatterie, mediante i LED si attiva una delle seguenti indicazioni, è presente un difetto della batteria o del caricabatterie.

Il LED per messaggi d'errore è acceso a luce fissa:

- La batteria è troppo calda o troppo fredda. Il processo di carica inizia quando la batteria ha raggiunto la temperatura di ricarica (0°C...40°C).

Il LED per messaggi d'errore lampeggia oppure non si accende nessuno dei due LED:

- Rimuovere la batteria dal caricabatterie. Controllare lo stato d'imbrattamento dei contatti del caricabatterie e della batteria, pulire se necessario. Reinserire la batteria. Se l'indicazione non cambia, la batteria è difettosa. Sostituire la batteria o farla controllare in un'officina specializzata.

- Se questa segnalazione di guasto si ripete con un'altra batteria, è presente un difetto del caricabatteria. Far controllare il caricabatteria in un'officina specializzata.

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro estrarre la spina di rete. Non usare acqua o detergenti liquidi.

■ Rimuovere lo sporco e la polvere con un pennello o con uno straccio asciutto.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:

www.flex-tools.com

Conformità €

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EU, 2014/30/CE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

B W - y

Istruzioni per la rottamazione elosmaltimento

PERICOLO!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE.

Non gettare elettroutensili nei rifiuti domestici! Secondo la Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separata-mente ed avviati ad un riciclaggio ecologico.

Riciclaggio di materie prime piuttosto che smaltimento di rifiuti.

Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

PERICOLO!

Non gettare accumulatori/batterie nei rifiuti domestici, nel fuoco o nell'acqua.

Non aprire gli accumulatori fuori uso.

Gli accumulatori/batterie devono essere raccolti, riciclati oppure smaltiti secondo la normativa ambientale.

Solo per paesi dell'UE:

Ai sensi della direttiva 2006/66/CE gli accumulatori/batterie difettosi o esausti devono essere riciclati.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.
