CA 10.8 - Carregador de pilhas Flex - Manual de utilização gratuito

Marca	Flex
Modelo	CA 10.8
Tipo de produto	Carregador de pilhas
Tensão de entrada	220-240 V~, 50-60 Hz
Tensão de carga	12,6 V
Peso (sem bateria)	0,52 kg
Classe de proteção	II
Temperatura de serviço	0°C a 40°C
Tempo de carga (2,5 Ah)	40 min
Tempo de carga (4,0 Ah)	55 min
Tempo de carga (6,0 Ah)	85 min
Baterias compatíveis	FLEX AP 10.8 / 2,5 ; AP 10.8 / 4,0 ; AP 10.8 / 6,0
Exibição LED	LED verde (estado de carga), LED vermelho (mensagem de erro)
Proteção	Resistente a curto-circuito, transformador de segurança
Limpeza	Pano seco, pincel
Peças de reposição	Disponíveis em www.flex-tools.com
Conformidade	CE (EN 60335, EN 55014, etc.)
Descarte	Não descartar no lixo doméstico, reciclagem

Perguntas frequentes - CA 10.8 Flex

Que tipos de baterias posso carregar com este carregador?

Este carregador foi projetado para carregar exclusivamente as baterias FLEX dos tipos AP 10.8 / 2,5 Ah, AP 10.8 / 4,0 Ah e AP 10.8 / 6,0 Ah. Nunca utilize outras baterias, risco de explosão ou incêndio.

Como saber se a carga está concluída?

O LED verde de estado de carga acende continuamente quando a bateria está totalmente carregada. Durante a carga, ele pisca. Uma vez carregada, o carregador entra em carga de manutenção.

O que fazer se o LED vermelho piscar?

Um LED vermelho piscando indica um defeito. Retire a bateria, limpe os contatos do carregador e da bateria e reinsira-a. Se o problema persistir, a bateria provavelmente está com defeito e deve ser substituída ou verificada por uma oficina especializada.

Posso carregar pilhas não recarregáveis?

Não, este carregador foi projetado exclusivamente para baterias recarregáveis FLEX. Nunca tente carregar pilhas alcalinas ou outros tipos de pilhas não recarregáveis, pois isso pode causar uma explosão.

O carregador aquece durante o uso, isso é normal?

Sim, é normal que a bateria e o carregador aqueçam durante a recarga. Isso faz parte do processo de carga. No entanto, não cubra o aparelho e garanta uma boa ventilação.

Onde posso encontrar peças de reposição?

As vistas explodidas e as listas de peças de reposição estão disponíveis no site www.flex-tools.com. Para reparos, entre em contato com uma oficina de assistência técnica autorizada pelo fabricante.

Como limpar o carregador?

Antes de qualquer limpeza, desconecte o carregador. Use um pincel ou pano seco para remover poeira e sujeira. Nunca use água ou produtos de limpeza líquidos.

Posso usar o carregador ao ar livre?

Não, o carregador é destinado apenas para uso interno. Não o exponha à chuva ou umidade, pois isso aumenta o risco de choque elétrico.

O que fazer se o carregador não funcionar?

Verifique primeiro se a tomada elétrica funciona e se a tensão corresponde à indicada no carregador. Se o carregador não ligar, verifique o cabo de alimentação. Em caso de defeito, não desmonte o aparelho; mande repará-lo por um profissional autorizado.

Como descartar o carregador no fim da vida útil?

Não descarte o carregador no lixo doméstico. De acordo com a diretiva europeia 2012/19/CE, leve-o a um ponto de coleta para reciclagem de aparelhos elétricos e eletrônicos. As baterias usadas também devem ser recicladas separadamente.

MANUAL DE UTILIZADOR CA 10.8 Flex

Para sua segurança 24

Panorâmica da máquina 25

Instruções de utilização ..... 25

Manutenção e tratamento ..... 27

Conformidade C€ 27

Indicações sobre reciclagem ..... 27

Exclusão de responsabilidades ..... 27

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

i INDICAÇÃO!

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Transformador de segurança resistente a curto-circuitos

Aparelho apenas adequado à utilização em interiores. Não expor o aparelho a chuva. Guardar a ferramenta eléctrica e acumuladores em compartimentos secos.

Indicações sobre reciclagem (ver a pág. 27)!

Para sua segurança

AVISO!

Leia todas as indicações de segurança e instruções. Negligências no respeito pelas indicações de segurança e pelas instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro. Antes de usar o carregador, ler e depois agir:

• estas Instruções de serviço,
• as instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos n.: 315.915),
• as regras e as normas em vigor para prevenção contra acidentes no local de utilização.

Este carregador não pode ser utilizado por crianças e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos.

Este carregador pode ser utilizado por crianças a partir dos 8 anos, assim como pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos, desde que as mesmas sejam supervisionadas ou recebam instruções acerca da utilização segura do carregador e dos perigos provenientes do mesmo. Caso contrário há perigo de operação errada e ferimentos. Supervisionar as crianças. Assim é assegurado que as crianças não brinquem com o carregador. Crianças não devem realizar trabalhos de limpeza nem de manutenção no carregador, sem supervisão.

Utilização de acordo com as disposições legais

O carregador CA 10.8 destina-se ao carregamento de acumuladores FLEX dos modelos

A tensão do acumulador tem de coincidir com a tensão de carga para acumulador do carregador. Caso contrário, existe perigo de incêndio e explosão.

Indicações de segurança para o carregador

■ Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico.
■ Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade.
■ Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque eléctrico.
■ Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irriterem as vias respiratórias.
- Não coloque nenhum objecto sobre o carregador e não o pose sobre superfícies macias. Existe perigo de incêndio.
■ Verifique sempre se a tensão da rede corresponde à tensão indicada na placa de características do carregador.

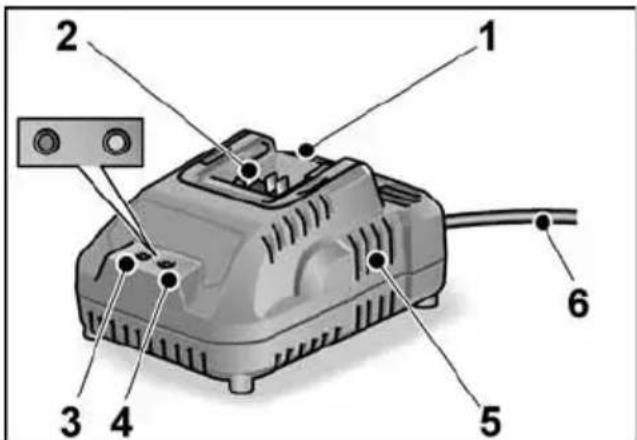

Panorâmica da máquina

1 Compartimento de inserção do acumulador
2 Contactos
3 LED de mensagem de erro (vermelho)
4 LED de estado de carga (verde)
5 Ranhuras de ventilação
6 Cabo eléctrico com ficha

Aparelho Carregador CA 10.8

Tensão de entrada V~/Hz 220-240/50-60
Tensão da carga V- 12,6
Tempo de carga (conforme o estado da carga)	min	2,5 Ah: 40
	min	4,0 Ah: 55
	min	6,0 Ah: 85

Temperatura de serviço

°C 0–40

Classe de protecção

II / ☐

Instruções de utilização

ATENÇÃO!

• Nunca carregar os acumuladores com temperaturas inferiores a 0 °C ou superiores a 40 °C.
• Não carregar os acumuladores num ambiente com elevada humidade do ar ou à temperatura ambiente.

- Não tapar os acumuladores nem o carregador durante a operação de carga.

Indicações do LED

vermelho verde
apagado	inter- mitente	Accumulador em carregamento.
apagado aceso		Operação de carga terminada. Carrega- mento de manutenção.
		Consultar «Operação de carga».
inter- mitente	apa- gado	Accumulador está demasiado quente ou demasiado frio.
aceso	apa- gado	Accumulador ou carrega- dor está avariado.
		Consultar «Mensagens de erro».

Operação de carga

ATENÇÃO!

Utilizar apenas acumuladores originais no carregador incluído no fornecimento.

INDICAÇÃO!

Durante a operação de carga, o acumulador e o carregador aquecem. Isso é normal!

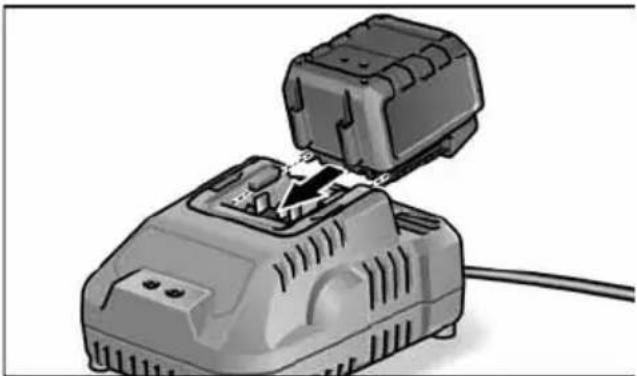

■ Ligar a ficha de rede do carregador à tomada.

O LED de mensagem de erro e o LED de estado de carga acendem brevemente.

■ Inserir o acumulador no carregador, até ao encosto.

O LED de estado de carga pisca e o acumulador é carregado.

Quando o acumulador estiver totalmente carregado, o LED de estado de carga acende permanentemente.

Se, depois da colocação do acumulador no carregador, ocorrer umas das seguintes indicações do LED, existe uma falha no acumulador ou no carregador.

O LED de mensagem de erro acende permanentemente:

- O acumulador está muito quente ou muito frio. Depois de ser atingida a temperatura de carregamento do acumulador (0°C...40°C), o processo de carga inicia-se.

O LED de mensagem de erro pisca ou não acende nenhum dos dois LEDs:

- Retirar o acumulador do carregador. Verificar os contactos no carregador e no acumulador em relação a sujidade e, se necessário, limpar. Voltar a colocar o acumulador. Se a indicação se mantiver, o acumulador está avariado. Substituir o acumulador ou mandar verificá-lo numa oficina especializada.

- Se surgir a mesma mensagem de falha com outro acumulador, existe um defeito no carregador. Mandar verificar o carregador numa oficina especializada.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção, desligar a ficha da tomada. Não utilizar água ou produtos de limpeza líquidos.

- Eliminar da caixa do aparelho sujidade e poeira com um pincel ou pano seco.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/UE, 2014/30/UE.

Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Manager Research & Development (R & D) 13.01.2016

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.

Só para os países da UE.

Não colocar as ferramentas eléctricas no lixo doméstico! Em conformidade com a Directiva Europeia 2012/19/CE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

Recuperação de matérias-primas em vez de eliminação de resíduos.

O aparelho, respectivos acessórios e embalagem deverão ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correcta separação para reciclagem.

AVISO!

Não deitar acumuladores/baterias no lixo doméstico, para o fogo ou para a água. Não abrir acumuladores já inutilizados.

Acumuladores/baterias devem ser juntos e reciclados de forma não poluente para o meio ambiente.

Só para os países da UE:

De acordo com a directiva 2006/66/CE, acumuladores/baterias com defeito ou fora de uso têm que ser reciclados.

i INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.
