INSTRUKCJA OBSŁUGI CA 10.8 Flex
Zastosowane symbole 52
Symbole na urządzeniu .... 52
Dla własnego bezpieczeństwa ..... 52
Opis urządzenia 53
Dane techniczne 54
Instrukcja obsługi ..... 54
Przegląd, konserwacja i pielęgnacja ... 55
Zgodność C€ 55
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia .... 55
Wyłączenie z odpowiedzialności ..... 56
Zastosowane symbole
OSTRZEŻENIE!
Oznacza bezpośrednio zagrażające niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.
OSTROŻNIE!
Oznacza możliwość wystąpienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.
WSKAZÓWKA
Oznacza wskazówki dla użytkownika i ważne informacje.
Symbole na urządzeniu
Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!
Transformator bezpieczeństwa odporny na zwarcie
Urządzenie nadaje się do używania w pomieszczeniach. Nie wystawiać urządzenia na deszcz. Narzędzie elektryczne wraz z akumulatorem przechowywać w suchym pomieszczeniu.
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia (patrz strona 55)!
Dla własnego bezpieczeństwa
OSTRZEŻENIE!
Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia.
Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia.
Proszę przechować wskazówki bezpieczeństwa i pouczenia do użytku w przyszłości.
Przed użyciem ładowarki należy przeczytać i postępować według:
- niniejszej instrukcji obsługi,
„Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915), - zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.
Niniejsza ładowarka nie jest przewidziana do użytkowania przez dzieci lub osoby ograniczone fizycznie, emocjonalnie, lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą.
Niniejsza ładowarka może być obsługiwana przez dzieci w wieku powyżej 8 lat, jak również przez osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi i mentalnymi oraz osoby bez doświadczenia i niezbędnej wiedzy, wyłącznie pod nadzorem oraz jeśli zostały
one pouczone o zasadach bezpiecznego użytkowania odzieży i rozumieją związane z tym zagrożenia. W przeciwnym wypadku istnieje niebezpieczeństwo niewłaściwego zastosowania, a także możliwość doznania urazów.
Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwarantować, że nie będą się one bawiły ładowarką.
Dzieci mogą czyścić i konserwo- wać ładowarkę jedynie pod nadzorem.
Zastosowanie zgodne z przeznaczeniem
Ładowarka CA 10.8 jest przeznaczona do ładowania akumulatorów FLEX typu
Napięcie akumulatora musi być dostosowane do napięcia ładowania akumulatora w ładowarce. W innym przypadku grozi niebezpieczeństwo pożaru lub eksplozji.
Wskazówki bezpieczeństwa dla ładowarki
■ Chronić ładowarkę przed deszczem i wilgocią. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia prądem.
■ Ładowarkę należy utrzymywać w czystości. Zabrudzenie może stać się przyczyną porażenia elektrycznego.
■ Przed użyciem każdorazowo sprawdzić stan ładowarki, przewodu i wtyku. Nie używać ładowarki w przypadku stwierdzenia uszkodzeń. Nie otwierać samodzielnie ładowarki. Naprawa powinna zostać przeprowadzona wyłącznie przez wykwalifikowany personel serwisu przy użyciu oryginalnych części zamiennych.
Uszkodzone ładowarki, przewody i wtyki zwiększają ryzyko porażenia elektrycznego.
■ W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Wywietrzyć pomieszczenie i w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe.
■ Nie kłaść na ładowarkę żadnych przedmiotów i nie stawiać ładowarki na miękkich powierzchniach. Zagraża niebezpieczeństwo wybuchu pożaru.
■ Zawsze sprawdzać czy napięcie sieciowe odpowiada napięciu podanym na tabliczce znamionowej ładowarki.

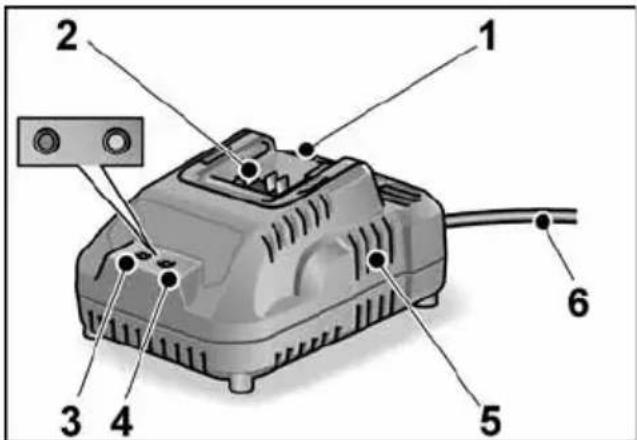

Opis urządzenia
1 Uchwyt akumulatora
2 Styki
3 Wskaźnik LED komunikatu o błędzie (czerwony)
4 Wskaźnik LED poziomu naładowania (zielony)
5 Otwory wentylacyjne
6 Elektryczny przewód zasilający z wtyczką
Dane techniczne
| Urządzenie Ładowarka CA 10.8 | ||
| Napięcie wejściowe V~/Hz 220-240/50-60 | ||
| Napięcie ładowania V– 12,6 | ||
| Czas ładowania (zależnie od stopnia naładowania) | min | 2,5 Ah: 40 |
| min | 4,0 Ah: 55 | |
| min | 6,0 Ah: 85 | |
| Temperatura robocza °C 0–40 | ||
| Waga (bez akumulatora) | kg 0,52 | |
| Klasa ochrony | II / ☐ | |
Instrukcja obsługi
OSTROŻNIE!
- Nie wolno nigdy ładować akumulatorów w temperaturze poniżej 0 °C lub powyżej 40 °C.
- Akumulatorów nie wolno ładować w otoczeniu o wysokiej wilgotności powietrza lub wysokiej temperaturze.
- Akumulatorów i ładowarki nie wolno przykrywać podczas procesu ładowania.
Wskazania diod LED
| czer-wony | zielony | |
| wył. miga | Trwa ładowanie akumulatora. | |
| wył. | świeci-się | Proces ładowania zakończony. Ładowanie podtrzymujące. |
| Patrz „Proces ładowania“. | ||
| miga wył. | Akumulator jest zbyt gorący lub zbyt zimny. | |
| świeci-się | wył. | Akumulator lub ładowarka są uszkodzone. |
| Patrz „Komunikaty o błędach“. | ||
Proces ładowania
OSTROŻNIE!
Do ładowarki, która należy do zakresu dostawy, wkładać tylko oryginalne akumulatory.
WSKAZÓWKA
Podczas ładowania akumulator i ładowarka nagrzewają się. Jest to normalne!
■ Wtyczkę ładowarki włożyć do gniazdka sieciowego.
Wskaźnik LED komunikatu o błędzie i wskaźnik LED poziomu naładowania świecą krótko.

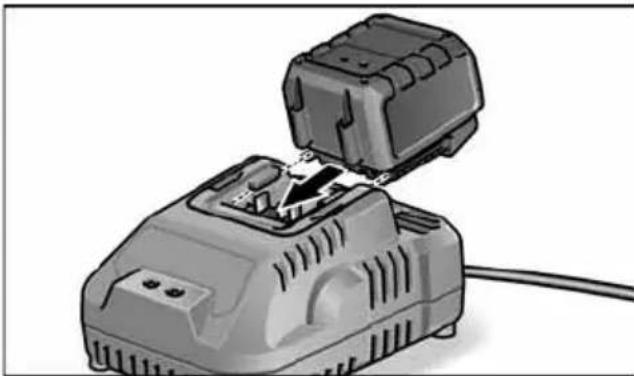

■ Włożyć akumulator do ładowarki do oporu.
Dioda LED poziomu naładowania miga i trwa ładowanie akumulatora.
Gdy akumulator jest całkowicie naładowany, dioda LED poziomu naładowania świeci się nieprzerwanie.

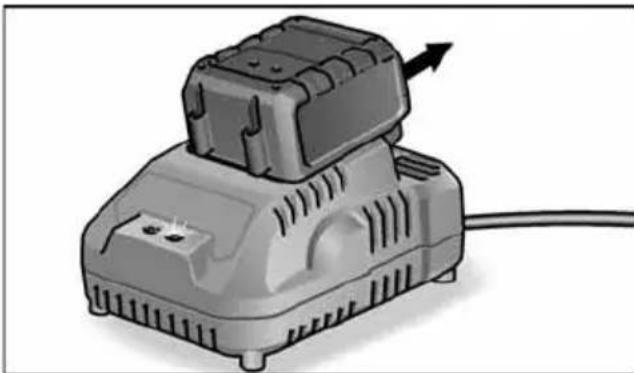

Wyjąć akumulator z ładowarki.
Wyjąć wtyczkę z gniazdka sieciowego.
Komunikaty o błędach
Jeśli po włożeniu akumulatora do ładowarki diody LED mają jedno z poniższych wskazań, występuje usterka akumulatora lub ładowarki.
Dioda LED komunikatu o usterce świeci się nieprzerwanie:
- Akumulator jest zbyt gorący lub zbyt zimny. Gdy akumulator osiągnie temperaturę ładowania (0°C...40°C), rozpoczyna się ładowanie.
Dioda LED komunikatu o błędzie miga lub żadna z dwóch diod LED nie świeci się:
– Wyjąć akumulator z ładowarki. Sprawdzić, czy styki ładowarki i akumulatora nie są zabrudzone, w razie potrzeby wyczyścić je. Ponownie włożyć akumulator. Jeśli wyświetli się to samo, wtedy akumulator jest uszkodzony. Wymienić akumulator lub zlecić sprawdzenie akumulatora w warsztacie specjalistycznym.
– Jeśli przy innym akumulatorze również zostanie wyświetlony ten komunikat o błędzie, występuje usterka w ładowarce. Należy oddać ładowarkę do sprawdzenia w specjalistycznym serwisie.
Przegląd, konserwacja i pielęgnacja
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac wyjąć wtyczkę z gniazdka sieciowego. Nie wolno stosować wody ani żadnych płynnych środków czyszczących.
■ Zanieczyszczenia i pył usunąć z obudowy pędzlem lub suchą ścierką.
Naprawy
Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.
Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com
Zgodność C€
Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne“ jest zgodny z następującymi normami lub dokumentami normatywnymi: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/UE, 2014/30/UE.
Odpowiedzialny za dokumentację techniczną: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia
OSTRZEŻENIE!
Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.
Tylko dla krajów UE.
Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci! Zgodnie z dyrektywą Unii Europejskiej 2012/19/WE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.
Odzyskiwanie surowców wtórnych zamiast usuwania odpadów.
Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaenia gatunkowo czystego recyclingu.
OSTRZEŻENIE!
Akumulatorów/baterii nie wolno wyrzucać do domowych śmieci, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów.
Akumulatory/baterie należy zebrać, oddać do recyclingu, lub usunąć w sposób zgodny z obowiązującymi przepisami o ochronie środowiska.
Tylko dla krajów UE:
Zgodnie z przepisem 2006/66/WE zepsute i zużyte akumulatory/baterie muszą zostać poddane procesowi utylizacji (recycling).
WSKAZÓWKA
Aktualne informacje o sposobie utylizacji zużytego urządzenia można uzyskać w punkcie zakupu.
Wyłączenie z odpowiedzialności
Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.
Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
