HASZNÁLATI ÚTMUTATÓ CA 10.8 Flex
Használt szimbólumok 57
Szimbólumok a készüléken ..... 57
Az Ön biztonsága érdekében ..... 57
Az első pillantásra ..... 58
Müszaki adatok 58
Használati útmutató 58
Karbantartás és ápolás ..... 60
C €-Megfelelőség 60
Ártalmatlanítási tudnivalók 60
Felelősség kizárása 60
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Rövidzárlatbiztos biztonsági transzformátor
A készülék csak zárt helyen való használatra alkalmas. A készüléket óvja a csapadéktól. Az elektromos kéziszerszámot és az akkumulátorokat száraz helyen tárolja.
Ártalmatlanítási tudnivalók (lásd a 60 oldalt)!
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tüz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
A töltőkészülék használata előtt olvassa el és ezek szerint járjon el:
– ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (íratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ez a töltőkészülék nincs arra előirányozva, hogy gyerekek és korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező személyek használják.
A töltőkészüléket 8 éves és idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességekkel, illetve kellő tapasztalattal és ismere-tekkel nem rendelkező személyek is használhatják, amennyiben ez felügyelet mellett történik, vagy a töltőkészülék biztonságos használatáról oktatásban részesültek és a lehetséges veszélyforrásokat megértették. Ellenkező esetben fennáll a hibás működés és a sérülés veszélye. Ugyeljen a gyerekekre. Ez biztosítja, hogy a gyerekek ne játszhassanak a töltőkészülékkel. A töltőkészülék tisztítását és karbantartását gyerekek felügyelet nélkül nem végezhetik.
Rendeltetésszerű használat
A CA 10.8 töltőkészülék az
- AP 10.8/2,5,
- AP 10.8/4,0 és
- AP 10.8/6,0
típusú FLEX-akkumulátorok töltésére alkalmas.
Az akku feszültségének meg kell egyeznie a töltőkészülék akkutöltő-feszültségével.
Ellenkező esetben tűz- és robbanásveszély áll fenn.
Biztonsági előírások a töltőkészülékhez
■ Tartsa távol a töltőkészüléket az esőtől vagy nedvességtől. Ha víz hatol be egy töltőkészülékbe, ez megnöveli az áramütés veszélyét.
■ Tartsa tisztán a töltőkészüléket. Elszennyeződés esetén megnövekedik az áramütés veszélye.
■ Minden használat előtt ellenőrizze a töltőkészüléket, a kábelt és a csatlakozó dugót. Ha valamilyen megrongálódást észlel, ne használja a töltőkészüléket. Sohase nyissa fel saját maga a töltőkészüléket, és csak megfelelően kiképzett szakembereket bízzon meg a töltőkészülék javításával. A javításhoz csak eredeti alkatrészeket szabad használni. Egy megrongálódott töltőkészülék, kábel, vagy csatlakozó dugó megnöveli az áramütés veszélyét.
Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
■ Ne helyezzen semmilyen tárgyat a töltőkészülékre, és ne állítsa azt puha felületekre. Ez tűzveszélyt jelent.
■ Mindig ellenőrizze, hogy a hálózati feszültség megfelel-e a töltőkészülék típustábláján megadott feszültségértéknek.

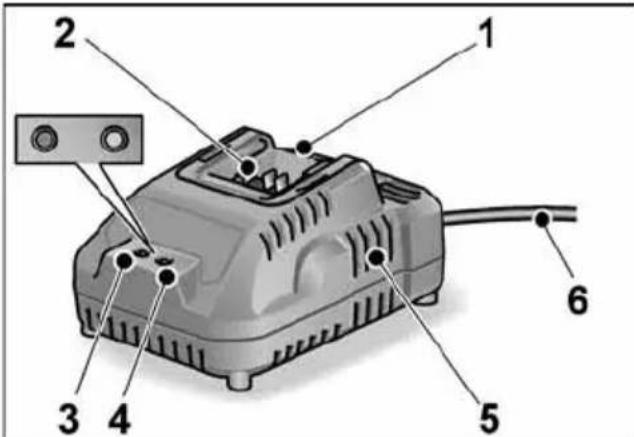

Az első pillantásra
1 Nyílás az akkumulátor behelyezéséhez
2 Érintkezők
3 LED hibaüzenet (piros)
4 LED töltési állapot (zöld)
5 Szellőztető nyílások
6 Hálózati kábel hálózati csatlakozóval
Müszaki adatok
Készülék CA 10.8
töltőkészülék
Felvett feszültség V\~/Hz 220-240/ 50-60
Töltőfeszültség V– 12,6
Töltési idő (a töltöttségi min 2,5 Ah: 40 állapottól függően) min 4,0 Ah: 55 min 6,0 Ah: 85
Üzemi hömérséklet °C 0–40
Súly (akkumulátor nélkül) kg 0,52
Védelmi osztály II / ☐
Használati útmutató
VIGYÁZAT!
- Az akkukat soha nem szabad 0 °C alatt, illetve 40 °C fölött tölteni.
- Az akkukat nem szabad magas páratartalmú vagy környezeti hőmérsékletű környezetben tölteni.
- Az akkukat és a töltőkészüléket a töltési folyamat alatt nem szabad lefedni.
LED kijelzések
piros zöld
| nem-világít | villog Az akku töltődik. | |
| nem-világít | világít | A töltési folyamat véget ért.Fenntartó töltés. |
| Lásd: „Töltési folyamat”. | ||
| villog | nem-világít | Az akku túl meleg vagy túlhideg. |
| világít | nem-világít | Az akku vagy atöltőkészülék hibás. |
| Lásd: „Hibaüzenetek”. | ||
Töltési folyamat
VIGYÁZAT!
Csak eredeti akkukat szabad a szállított töltőkészülékbe helyezni.
MEGJEGYZÉS
A töltési folyamat alatt az akku és a töltőkészülék felmelegedhet. Ez teljesen normális!
■ A töltőkészülék hálózati csatlakozóját be kell dugni.
Röviden felvillan a LED hibaüzenet és a LED töltési állapot.

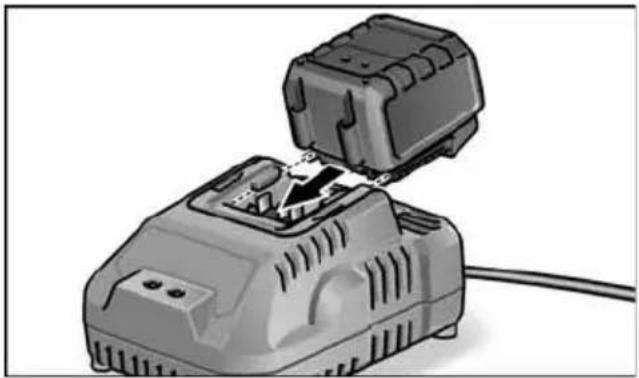

■ Az akkut helyezze ütközésig a töltőkészülékbe.
A LED töltési állapot villog és az akku töltődik.
Ha teljesen feltöltödött az akku, a LED töltési állapot folyamatosan világít.

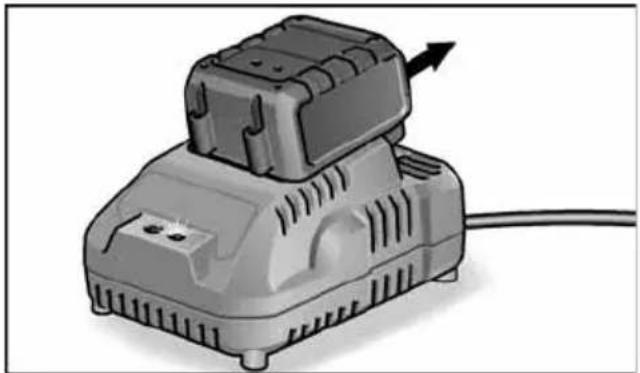

■ Vegye ki az akkut a töltőkészülékből.
■ Húzza ki a hálózati csatlakozót.
Hibaüzenetek
Ha az akku töltőkészülékbe való behelyezése után a következő hibaüzenetek egyikét jelzik a LED-ek, akkor az akku vagy a töltőkészülék meghibásodott.
A LED hibaüzenet folyamatosan világít:
– Az akku túl meleg vagy túl hideg. A töltési folyamat elindul, amint az akku eléri a töltési hőmérsékletét (0 °C...40 °C).
A LED hibaüzenet villog vagy a két LED egyike se világít:
– Vegye ki az akkut a töltőkészülékből. Ellenőrizze a töltőkészülék és az akku érintkezőit, hogy nincs-e rajtuk szennyeződés, ill. adott esetben tisztítsa meg őket. Helyezze be újból az akkut. Ha a kijelző változatlan, az akkumulátor meghibásodott. Cserélje ki az akkumulátort vagy vizsgáltassa meg szakszervizben.
– Ha egy másik akkunál is ugyanez a hibaüzenet jelenik meg, akkor a töltőkészülék a hibás. Javíttassa meg a töltőkészüléket egy szakszervizben.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Minden munkavégzés előtt a hálózati csatlakozót ki kell húzni.
Nemszabad vizet, vagy folyékony tisztítószert használni.
A szennyeződést, a port egy ecsettel vagy egy száraz törlővel távolítsuk el a házról.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
Robbantott rajzok és pótalkatrész- jegyzékek honlapunkon találhatók:
www.flex-tools.com
CE-Megfelelöség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:
EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EU, 2014/30/EU.
A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára.
Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EK európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
Nyersanyag visszanyerés hulladék ártalmatlanítás helyett.
A készüléket, a tartozékokat és a csoma-golást környezetvédelmi szempontból megfelelő újrafelhasználásra kell eljuttatni. A szelektív újrahasznosításhoz a műanyag alkatrészek jelöléssel rendelkeznek.
FIGYELMEZTETÉS!
Az akkumulátorokat/elemeket nem szabad a háztartási szemétbe, tűzbe vagy vízbe dobni. Az elhasználódott akkukat nem szabad kinyitni.
Az akkumulátorokat/elemeket gyűjteni, újrahasznosítani, vagy környezetbarát módon ártalmatlanítani kell.
Csak az EU tagországai számára:
A 2006/66/EG irányelv szerint a meghibásodott vagy elhasznált akkukat/elemeket újra kell hasznosítani.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
Felelősség kizárása
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
