NÁVOD K OBSLUZE CA 10.8 Flex
Symboly na nářadí 61
Pro Vaši bezpečnost 61
Na první pohled 62
Technické údaje 62
Návod k použití 62
Údržba a ošetřování 63
Prohlášení o shodě € 64
Pokyny pro likvidaci 64
Vyloučení odpovědnosti ..... 64
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.
POZOR!
Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.
UPOZORNĚNÍ
Označuje applikační típy a důležité informace.
Symboly na nářadí
Před uvedením do provozu si přečtěte návod k obsluze!
Zkratuvzdorný bezpečnostní transformátor
Nabíječka je vhodná pouze pro použití v místnostech. Nevystavujte nabíječku dešti. Uložte elektrické nářadí a akumulátory v suchých místnostech.
Pokyny pro likvidaci (viz stránka 64)!
Pro Vaši bezpečnost
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.
Přečtěte si před použitím nabíječky a potom jednejte:
- predložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
- pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.
Tato nabíječka není určená ktomu, aby ji používaly děti aosoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostateč- nými zkušenostmi a vědomostmi. Tuto nabíječku smí používat děti od 8 let aosoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi pouze tehdy, když jsou pod dozorem nebo pokud byly instruovány ohledné bezpeč- ného zacházení snabíječkou achápou nebezpečí, která jsou stím spojená. V opačném případě hrozí nebezpečí nesprávné obsluhy azranění.
Dohlížejte na děti. Tím bude zajištěno, že si děti s nabíječkou nehrají.
Čištění a údržba nabíječky dětmi se nesmí dít bez dohledu.
Stanovené použití
Nabíječka CA 10.8 je určena k nabíjení akumulátorů FLEX, typů
- AP 10.8/2,5,
- AP 10.8/4,0 a
- AP 10.8/6,0.
Napětí akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Jinak hrozí nebezpečí požáru avýbuchu.
Bezpečnostní pokyny pro nabíječku
■ Chraňte nabíječku před deštěm a vlhkem. Vniknutí vody do nabíječky zvyšuje riziko úrazu elektrickým proudem.
■ Udržujte nabíječku čistou. Znečištěním vzniká nebezpečí úrazu elektrickým proudem.
Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud jste zjistili závady, nabíječku nepoužívejte. Nabíječku sami neotvírejte a nechte ji opravit pouze kvalifikovaným odborným personálem a originálními náhradními díly. Poškozená nabíječka, kabel a zástrčka zvyšují riziko úrazu elektrickým proudem.
Při poškození a nesprávném použití akumulátoru mohou vystupovat páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty.
Nepokládejte na nabíječku žádné předměty a nestavějte ji na měkké povrchy. Nebezpečí požáru.
Vždy zkontrolujte, zda síťové napětí souhlasí s napětím uvedeným na typovém štítku nabíječky.

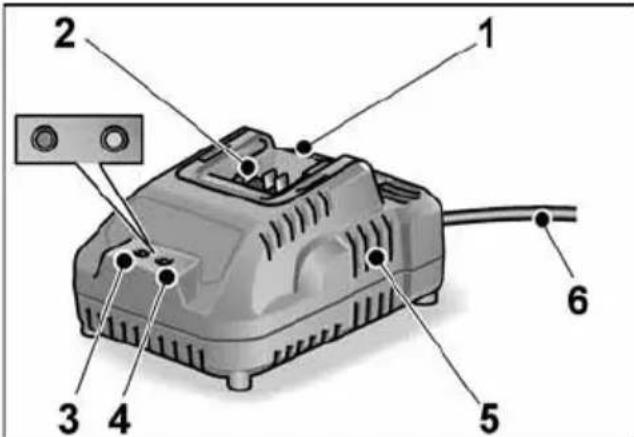

Na první pohled
2 Kontakty
3 LED chybového hlášení (červená)
4 LED stavu nabití (zelená)
5 Větrací štěrbiny
6 Sít'ový kabel se sít'ovou zástrčkou
Technické údaje
Přistroj Nabíječka CA 10.8
Vstupní napětí V\~/Hz 220-240/50-60
Nabíjecí napětí V– 12,6
| Doba nabíjení | min | 2,5 Ah: 40 |
| (podle stavu nabití) | min | 4,0 Ah: 55 |
| min | 6,0 Ah: 85 |
Provozní teplota °C 0–40
Hmotnost (bez akumulátoru) kg 0,52
Třída ochrany II / ☐
Návod k použití
POZOR!
- Akumulátory nikdy nenabíjejte při teplotách nižších než 0 °C, příp. vyšších než 40 °C.
- Nenabíjejte akumulátory v prostředí s vysokou vlhkostí vzduchu nebo teplotou okolí.
- Během nabíjecího procesu akumulátory a nabíječku nezakrývejte.
LED indikace
červená zelená
| nesvítí bliká Akumulátor se nabíjí. | |
| nesvítí svítí | Nabíjení dokončeno.Udržovací nabíjení. |
| Viz k tomu „Nabíjecí proces“. | |
| bliká nesvítí | Akumulátor je příliš horký,resp. příliš studený. |
| svítí nesvítí | Akumulátor nebonabíječka jsou vadné. |
| Viz k tomu „Chybováhlášení“. | |
Nabíjecí proces
POZOR!
Do dodávané nabíječky používejte pouze originální akumulátory.
UPOZORNĚNÍ
Akumulátor a nabíječka se během nabíjení zahřívají. To je normální!
■ Zastrčte sít'ovou zástrčku nabíječky do zásuvky.
Krátce se rozsvítí LED chybového hlášení a LED stavu nabití.

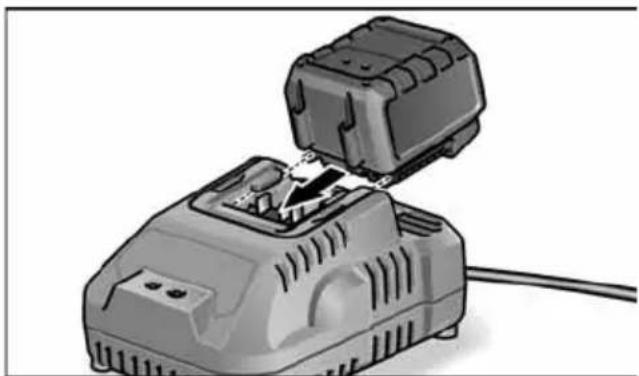

■ Zasuňte akumulátor až nadoraz do nabíječky.
LED stavu nabití bliká a akumulátor se nabíjí.
Když je akumulátor plně nabitý, LED stavu nabití nepřetržitě svítí.

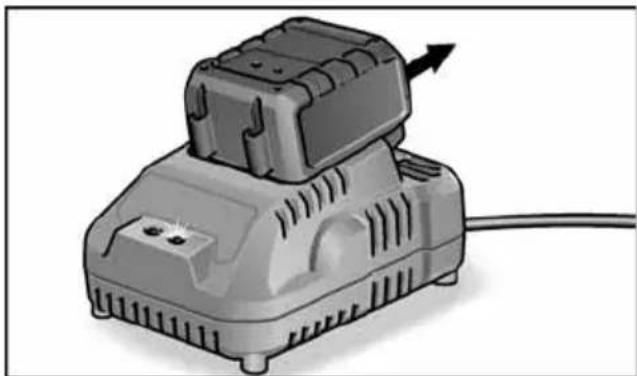

■ Vyjměte akumulátor z nabíječky.
■ Vytáhněte sít'ovou zástrčku ze zásuvky.
Chybová hlášení
Pokud po nasazení akumulátoru do nabíječky dojde k některé z následujících indikací pomocí LED, vyskytla se u akumulátoru nebo nabíječky závada.
LED chybového hlášení trvale svítí:
– Akumulátor je příliš horký, resp. příliš studený. Jakmile bude mít akumulátor nabíjecí teplotu (0 °C – 40 °C), spustí se nabíjení.
LED chybového hlášení bliká nebo nesvítí žádná z obou LED:
– Vyjměte akumulátor z nabíječky. Zkontrolujte kontakty nabíječky a akumulátoru, zda nejsou znečištěné, v případě potřeby je vyčistěte. Znovu nasadťe akumulátor. Při stejné indikaci je akumulátor vadný. Akumulátor vyměňte nebo nechte zkontrolovat v servisu.
– Pokud se toto chybové hlášení zobrazí i s jiným akumulátorem, je vadná nabíječka. Nechte nabíječku zkontrolovat v servisu.
Údržba a ošetřování
VAROVÁNÍ!
Před veškerými pracemi vytáhněte sít'ovou zástrčku. Nepoužívejte vodu nebo tekuté čisticí prostředky.
■ Nečistoty a prach odstraňte z tělesa štětcem nebo suchým hadříkem.
Opravy
Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem. Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce:
www.flex-tools.com
Prohlášení o shodě C€
Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:
EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EU, 2014/30/EU.
Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Pouze pro země EU.
Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice 2012/19/ES o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.
Recyklace surovin namísto likvidace odpadu.
Přístroj, příslušenství a obal by se měly předat k ekologické recyklaci. Plastové díly jsou označené k recyklaci podle druhu.
VAROVÁNÍ!
Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo do vody. Vysloužilé akumulátory neotevírejte.
Akumulátory/baterie se mají sbírat, recyklovat nebo vhodným ekologickým způsobem zlikvidovat.
Pouze pro země EU:
Podle směrnice 2006/66/ES se musí vadné nebo použité akumulátory/baterie recyklovat.
UPOZORNĚNÍ
O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!
Vyloučení odpovědnosti
Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.
Obsah
Použité symboly 65
Symboly na náradí 65
Pre Vašu bezpečnost' 65
Na prvý pohl'ad 66
Technické údaje 66
Návod na použitie 66
Údržba a ošetrovanie ..... 67
Prehlásenie o zhode (€.... 68
Pokyny pre likvidáciu 68
Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Skratuvzdorný bezpečnostný transformátor
Nabíjačka je vhodná len na použitie v miestnostiach. Nevystavujte nabíjačku dažďu. Uskladnite elektrické náradie a akumulátory v suchých miestnostiach.
Pre Vašu bezpečnost'
VAROVANIE!
Pred použitím nabíjačky si prečítajte a potom konajte:
Napätie akumulátora sa musí zhodovat' snabíjacím napätím nabíjačky. Inak hrozí nebezpečenstvo požiaru avýbuchu.
Bezpečnostné pokyny pre nabíjačku
1 Nabíjacia šachta pre akumulátor
2 Kontakty
3 LED hlásenia chyby (červená)
4 LED stavu nabitia (zelená)
5 Vetracie štrbiny
6 Siet'ový kábel so siet'ovou zástrčkou
Technické údaje
Prístroj Nabíjačka CA 10.8
Vstupné napätie V\~/Hz 220-240/50-60
Nabíjacie napätie V– 12,6
| Doba nabíjania (podl’a stavu nabitia) | min | 2,5 Ah: 40 |
| min | 4,0 Ah: 55 | |
| min | 6,0 Ah: 85 |
■ Akumulátor vyberte z nabíjačky.
Údržba a ošetrovanie
VAROVANIE!
Pokyny pre likvidáciu
VAROVANIE!
Nevyhadzujte akumulátory/batérie do domového odpadu, do ohňa alebo do vody. Vyslúžené akumulátory neotvárajte.
