NÁVOD K OBSLUZE CA 10.818.0 Flex

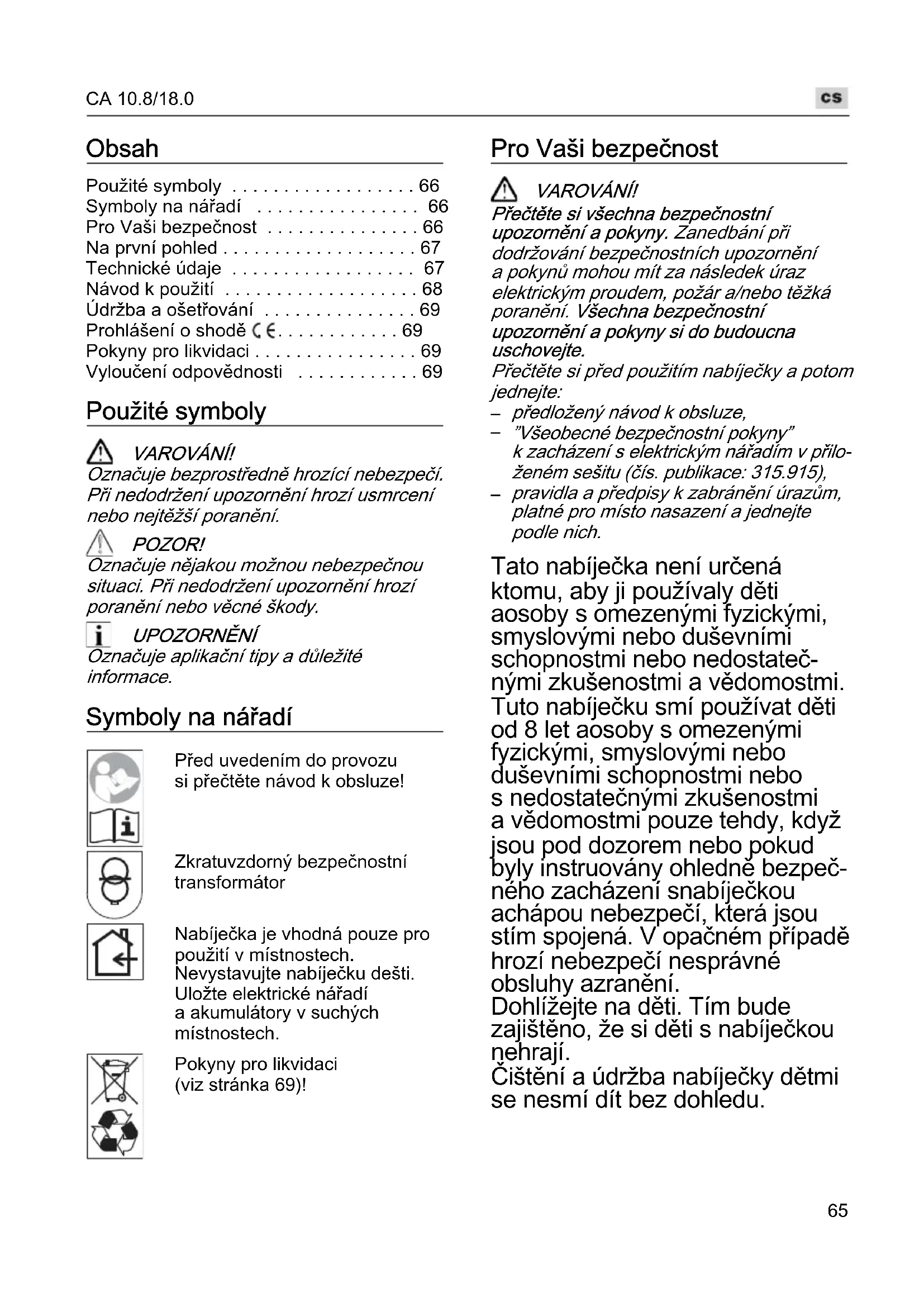

• Obsah Použité symboly p. 66
• Symboly na nářadí p. 66
• Pro Vaši bezpečnost p. 66
• Na první pohled p. 67
• Technické údaje p. 67
• Návod k použití p. 68
• Údržba a ošetřování p. 69
• Prohlášení o shodě p. 69
• Pokyny pro likvidaci p. 69
• Vyloučení odpovědnosti Použité symboly VAROVÁNÍ! Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění. POZOR! Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody. UPOZORNĚNÍ Označuje aplikační tipy a důležité informace. Symboly na nářadí Před uvedením do provozu si přečtěte návod k obsluze! Zkratuvzdorný bezpečnostní transformátor Nabíječka je vhodná pouze pro použití v místnostech. Nevystavujte nabíječku dešti. Uložte elektrické nářadí a akumulátory v suchých místnostech. Pokyny pro likvidaci (viz stránka 69)! Pro Vaši bezpečnost VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte. Přečtěte si před použitím nabíječky a potom jednejte: p. 69

předložený návod k obsluze,

”Všeobecné bezpečnostní pokyny” k zacházení s elektrickým nářadím v přilo- ženém sešitu (čís. publikace: 315.915),

pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich. Tato nabíječka není určená ktomu, aby ji používaly děti aosoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostateč- nými zkušenostmi a vědomostmi. Tuto nabíječku smí používat děti od 8 let aosoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi pouze tehdy, když jsou pod dozorem nebo pokud byly instruovány ohledně bezpeč- ného zacházení snabíječkou achápou nebezpečí, která jsou stím spojená. V opačném případě hrozí nebezpečí nesprávné obsluhy azranění. Dohlížejte na děti. Tím bude zajištěno, že si děti s nabíječkou nehrají. Čištění a údržba nabíječky dětmi se nesmí dít bez dohledu.CA 10.8/18.0

Stanovené použití Nabíječka CA 10.8/18.0 je určena k nabíjení akumulátorů FLEX, typů – AP 10.8 (2,5 Ah), – AP 10.8 (4,0 Ah), – AP 10.8 (6,0 Ah), – AP 18.0 (2,5 Ah) a – AP 18.0 (5,0 Ah). Napětí akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Jinak hrozí nebezpečí požáru avýbuchu. Bezpečnostní pokyny pro nabíječku Chraňte nabíječku před deštěm a vlhkem. Vniknutí vody do nabíječky zvyšuje riziko úrazu elektrickým proudem. Udržujte nabíječku čistou. Znečištěním vzniká nebezpečí úrazu elektrickým proudem. Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud jste zjistili závady, nabíječku nepoužívejte. Nabíječku sami neotvírejte a nechte ji opravit pouze kvalifikovaným odborným personálem a originálními náhradními díly. Poškozená nabíječka, kabel a zástrčka zvyšují riziko úrazu elektrickým proudem. Při poškození a nesprávném použití akumulátoru mohou vystupovat páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty. Nepokládejte na nabíječku žádné předměty a nestavějte ji na měkké povrchy. Nebezpečí požáru. Vždy zkontrolujte, zda síťové napětí souhlasí s napětím uvedeným na typovém štítku nabíječky. Na první pohled 1 Nabíjecí šachta pro akumulátor 2 Kontakty 3 Větrací štěrbiny 4 Displej pro indikaci provozního stavu 5 Síťový kabel se síťovou zástrčkou Technické údaje Přistroj Nabíječka CA 10.8/18.0 Vstupní napětí V~/Hz 220-240/ 50-60 Nabíjecí napětí V– 12/20 Doba nabíjení (podle stavu nabití) AP 10.8/2,5 min 40 AP 10.8/4,0 min 40 AP 10.8/6,0 min 55 AP 18.0/2,5 min 40 AP 18.0/5,0 min 45 Provozní teplota °C 0–55 Hmotnost (bez akumulátoru) kg 0,89 Třída ochrany II /CA 10.8/18.0

Návod k použití POZOR!

Akumulátory nikdy nenabíjejte při teplotách nižších než 0 °C, příp. vyšších než 55 °C.

Nenabíjejte akumulátory v prostředí s vysokou vlhkostí vzduchu nebo teplotou okolí.

Během nabíjecího procesu akumulátory a nabíječku nezakrývejte.

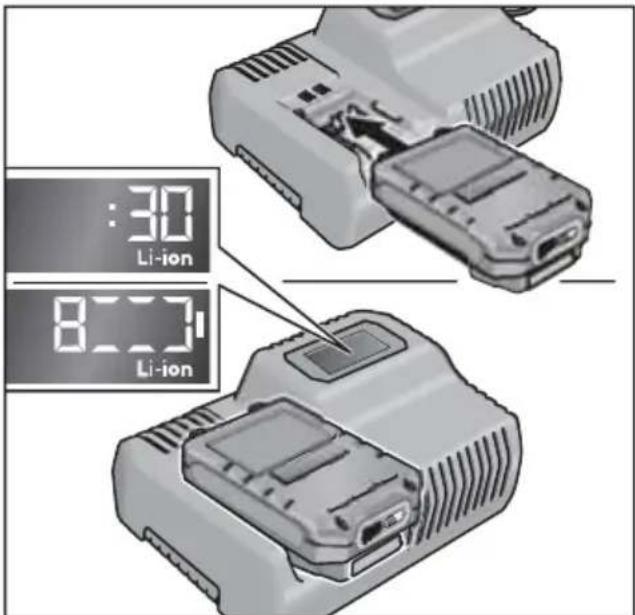

Na konci nabíjecího procesu vytáhněte síťovou zástrčku nabíječky. Nabíjecí proces POZOR! Do dodávané nabíječky používejte pouze originální akumulátory. Zastrčte síťovou zástrčku nabíječky do zásuvky. Podsvícení displeje se rozsvítí na 2 sekundy zeleně a potom znovu zhasne. Zobrazí se OK. Vložte úplně akumulátor, až do nabíječky zaskočí. – Na displeji se bude střídavě zobrazovat zbývající čas nabíjecího procesu (až do úplného nabití akumulátoru) a grafické znázornění stavu nabití. – Podsvícení displeje svítí oranžově, pokud je akumulátor nabitý méně než na 80%. – Od nabití akumulátoru na 80% svítí displej zeleně a zobrazí se OK. Akumulátor je úplně nabitý, když se zobrazí údaj . Zelené podsvícení displeje po krátké době zhasne. Vyjměte akumulátor z nabíječky. Vytáhněte síťovou zástrčku. UPOZORNĚNÍ Když po vložení akumulátoru do nabíječky displej bliká, jedná se o chybu akumulátoru nebo nabíječky. Displej bliká pomalu. Oranžové podsvícení displeje. Akumulátor je příliš horký, příp. příliš studený. Jakmile akumulátor dosáhl teploty nabíjení (0 °C...55 °C), zahájí se nabíjecí proces. Displej bliká rychle. Červené podsvícení displeje. Vyjměte akumulátor z nabíječky a znovu vložte. Při stejném zobrazení je akumulátor vadný. Vyměňte akumulátor nebo jej nechejte přezkoušet v odborné dílně. Pokud se s jiným akumulátorem rovněž zobrazí toto chybové hlášení, jedná se o poruchu nabíječky. Nechejte nabíječku přezkoušet v odborné dílně.CA 10.8/18.0

Údržba a ošetřování VAROVÁNÍ! Před veškerými pracemi vytáhněte síťovou zástrčku. Nepoužívejte vodu nebo tekuté čisticí prostředky. Nečistoty a prach odstraňte z tělesa štětcem nebo suchým hadříkem. Opravy Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem. Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com Prohlášení o shodě Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EU, 2014/30/EU. Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Pokyny pro likvidaci VAROVÁNÍ! Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným. Pouze pro země EU. Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace. Recyklace surovin namísto likvidace odpadu. Přístroj, příslušenství a obal by se měly předat k ekologické recyklaci. Plastové díly jsou označené k recyklaci podle druhu. VAROVÁNÍ! Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo do vody. Vysloužilé akumulátory neotevírejte. Akumulátory/baterie se mají sbírat, recyklovat nebo vhodným ekologickým způsobem zlikvidovat. Pouze pro země EU: Podle směrnice 2006/66/ES se musí vadné nebo použité akumulátory/baterie recyklovat. UPOZORNĚNÍ O možnostech likvidace se informujte u Vašeho specializovaného obchodníka! Vyloučení odpovědnosti Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců. Klaus Peter WeinperEckhard Rühle Manager Research &Development (R & D)Head of QualityDepartment (QD)CA 10.8/18.0

predložený návod na obsluhu,

Návod na použitie POZOR!
