CA 10.818.0 - Caricabatterie Flex - Manuale utente e istruzioni gratuiti

Marca	Flex
Modello	CA 10.8/18.0
Tipo di prodotto	Caricabatterie
Tensione di ingresso	220-240 V ~ 50/60 Hz
Tensione di ricarica	12 V (per batterie 10,8 V) / 20 V (per batterie 18 V)
Peso (senza batteria)	0,89 kg
Classe di protezione	II (doppio isolamento)
Temperatura di esercizio consentita	0 °C a 40 °C
Temperatura di ricarica delle batterie	0 °C a 55 °C
Durata di ricarica tipica	Da 40 a 55 minuti in base alla capacità della batteria (2,5 Ah a 6,0 Ah)
Display	Schermo con retroilluminazione verde/arancione/rossa, indicazione del tempo rimanente e stato di carica
Funzioni principali	Ricarica delle batterie Li-ion FLEX (10,8 V e 18 V), rilevamento guasti, protezione da surriscaldamento e cortocircuito
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto o una spazzola; non utilizzare acqua né prodotti liquidi
Istruzioni di sicurezza	Non esporre a pioggia o umidità; non coprire durante la carica; verificare l'integrità del cavo e della spina
Ricambi e riparabilità	Riparazioni solo da un centro assistenza autorizzato; viste esplose e pezzi di ricambio su www.flex-tools.com
Informazioni generali	Conforme alle norme EN 60335-1, EN 60335-2-29; direttive 2014/35/UE, 2014/30/UE
Istruzioni per lo smaltimento	Non smaltire con i rifiuti domestici; riciclare secondo la direttiva 2012/19/UE; rimuovere il cavo di alimentazione

Domande frequenti - CA 10.818.0 Flex

Quale tipo di batteria posso ricaricare con il caricabatterie Flex CA 10.8/18.0?

Questo caricabatterie è progettato esclusivamente per batterie Li‑ion del marchio Flex, con tensioni 10,8 V (modelli AP 10.8/...) e 18 V (modelli AP 18.0/...). Non ricaricare altri tipi di batterie.

Come sapere se la carica è terminata?

Lo schermo mostra il tempo rimanente durante la carica. Quando la carica supera l'80%, la retroilluminazione diventa verde e viene visualizzato il messaggio OK. Poco dopo, la retroilluminazione si spegne.

Cosa fare se lo schermo lampeggia lentamente in arancione?

Un lampeggio lento con retroilluminazione arancione significa che la batteria è troppo calda o troppo fredda. La carica inizierà automaticamente non appena la batteria raggiungerà una temperatura compresa tra 0 °C e 55 °C.

Cosa fare se lo schermo lampeggia rapidamente in rosso?

Rimuovere la batteria e reinserirla. Se il lampeggio rosso persiste, la batteria è probabilmente difettosa e deve essere sostituita. Se il difetto si verifica con un'altra batteria, il caricabatterie è difettoso e deve essere controllato da un centro specializzato.

Posso lasciare il caricabatterie collegato permanentemente?

Si consiglia di scollegare il caricabatterie dopo ogni utilizzo. Non lasciare il caricabatterie collegato senza sorveglianza prolungata per evitare rischi.

Qual è la durata di ricarica tipica?

La durata varia in base alla capacità della batteria: ad esempio, una batteria AP 10.8/2,5 Ah si ricarica in circa 40 minuti, una AP 18.0/5,0 Ah in 45 minuti.

Posso ricaricare batterie non-Flex con questo caricabatterie?

No, il caricabatterie è progettato solo per batterie Flex. L'uso di altre batterie può comportare rischi di incendio, esplosione o malfunzionamento.

Come pulire il caricabatterie?

Scollegare prima il caricabatterie. Utilizzare un panno asciutto o una spazzola per rimuovere polvere e sporco. Non utilizzare mai acqua né prodotti di pulizia liquidi.

Cosa fare in caso di danni al cavo o alla spina?

Non utilizzare il caricabatterie. Farlo riparare esclusivamente da un centro assistenza autorizzato dal produttore, con ricambi originali.

Come smaltire il caricabatterie a fine vita?

Non gettarlo tra i rifiuti domestici. Conformemente alla direttiva 2012/19/UE, depositarlo in un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche. Tagliare il cavo di alimentazione prima.

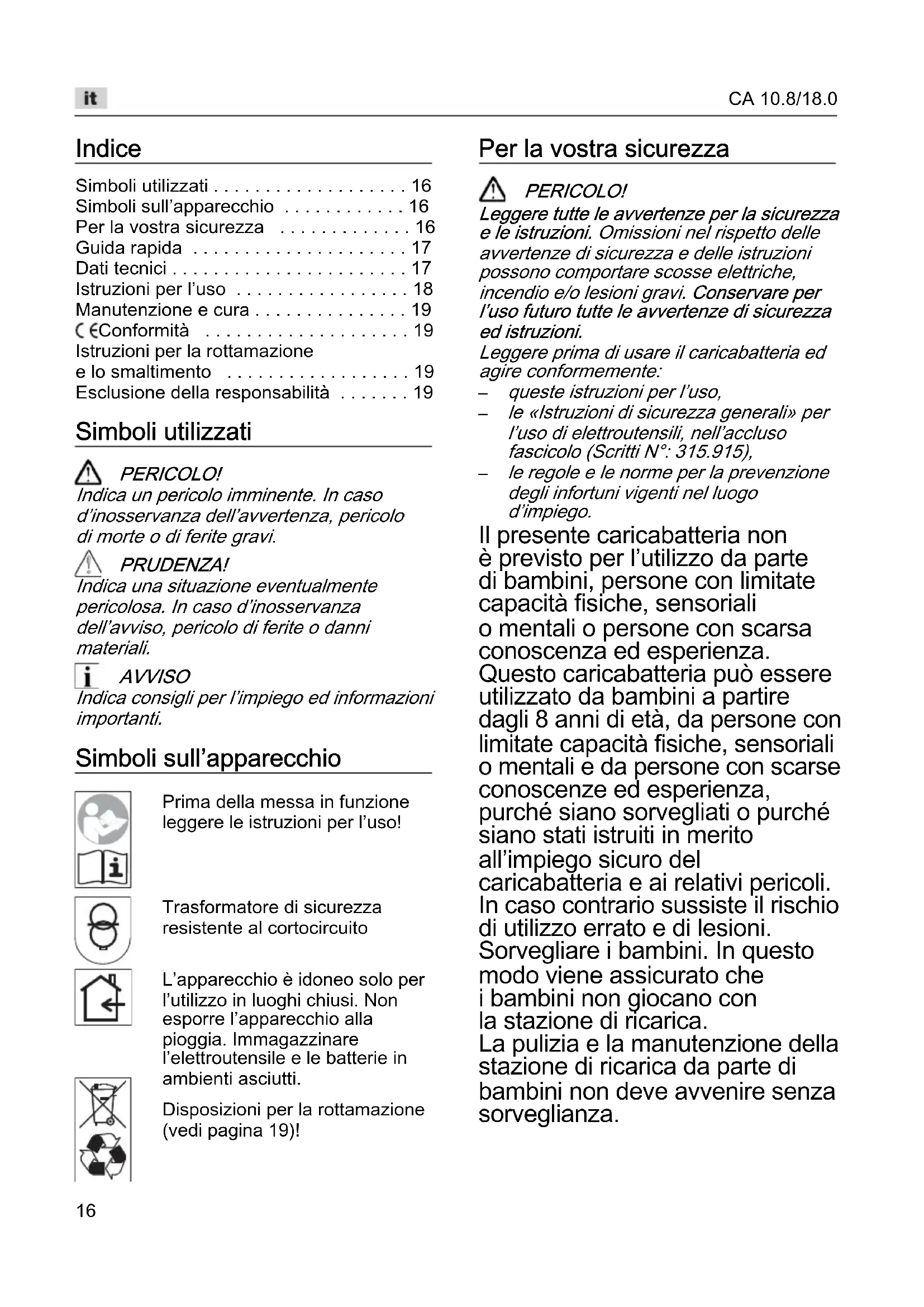

MANUALE UTENTE CA 10.818.0 Flex

it Istruzioni per l'uso originali 16

Simboli utilizzati 16

Simboli sull'apparecchio ..... 16

Per la vostra sicurezza 16

Guida rapida 17

Dati tecnici 17

Istruzioni per l'uso 18

Manutenzione e cura 19

C€Conformità 19

Istruzioni per la rottamazione e lo smaltimento .... 19

Esclusione della responsabilità ..... 19

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

i AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Trasformatore di sicurezza resistente al cortocircuito

L'apparecchio è idoneo solo per l'utilizzo in luoghi chiusi. Non esporre l'apparecchio alla pioggia. Immagazzinare l'elettroutensile e le batterie in ambienti asciutti.

Disposizioni per la rottamazione (vedi pagina 19)!

Per la vostra sicurezza

PERICOLO!

Leggere tutte le avvertenze per la sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.

Leggere prima di usare il caricabatteria ed agire conformemente:

• queste istruzioni per l'uso,
  – le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti N°: 315.915),
  – le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Il presente caricabatteria non è previsto per l'utilizzo da parte di bambini, persone con limitate capacità fisiche, sensoriali o mentali o persone con scarsa conoscenza ed esperienza. Questo caricabatteria può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capacità fisiche, sensoriali o mentali e da persone con scarse conoscenze ed esperienza, purché siano sorvegliati o purché siano stati istruiti in merito all'impiego sicuro del caricabatteria e ai relativi pericoli. In caso contrario sussiste il rischio di utilizzo errato e di lesioni. Sorvegliare i bambini. In questo modo viene assicurato che i bambini non giocano con la stazione di ricarica.

La pulizia e la manutenzione della stazione di ricarica da parte di bambini non deve avvenire senza sorveglianza.

Uso regolare

Il caricabatteria CA 10.8/18.0 è previsto per caricare batterie ricaricabili FLEX del tipo

La tensione della batteria deve essere adatta alla tensione di ricarica batteria del caricabatteria. Sussiste pericolo di incendio ed esplosione.

Avvertenze di sicurezza per il caricabatteria

• Custodire il caricabatteria al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d'insorgenza di scosse elettriche.
  ■ Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica.
  ■ Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica.
  In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
  Non deporre oggetti sul caricabatteria né poggiare il caricabatteria su superfici morbide. Questo comporta il pericolo d'incendio.
  ■ Controllare sempre se la tensione di rete corrisponde alla tensione indicata sulla targhetta identificativa del caricabatteria.

Guida rapida

1 Vano d'inserimento batteria
2 C o n t a t t i
3 Fessure di ventilazione
4 Display per la segnalazione dello stato di funzionamento
5 Cavo d'alimentazione con spina

Dati tecnici

Apparecchio Caricabatteria
	CA 10.8/18.0
Tensione d'ingresso V~/Hz	220-240/50-60
Tensione di carica V– 12/20
Tempo di carica (a seconda dello stato di carica)
AP 10.8/2,5 min 40
AP 10.8/4,0 min 40
AP 10.8/6,0 min 55
AP 18.0/2,5 min 40
AP 18.0/5,0 min 45
Temperatura di funzionamento	°C 0–40
Peso (senza batteria) kg 0,89
Classe di protezione	II / [IMAGE]

Istruzioni per l'uso

PRUDENZA!

• Non caricare mai gli accumulatori a temperature inferiori a 0 °C e superiore a 55 °C.
• Non caricare gli accumulatori in ambiente con alta umidità dell'aria o alta temperatura ambiente.
• Non coprire accumulatori e caricabatteria durante l'operazione di carica.
• Alla fine della carica estrarre la spina di rete del caricabatteria.

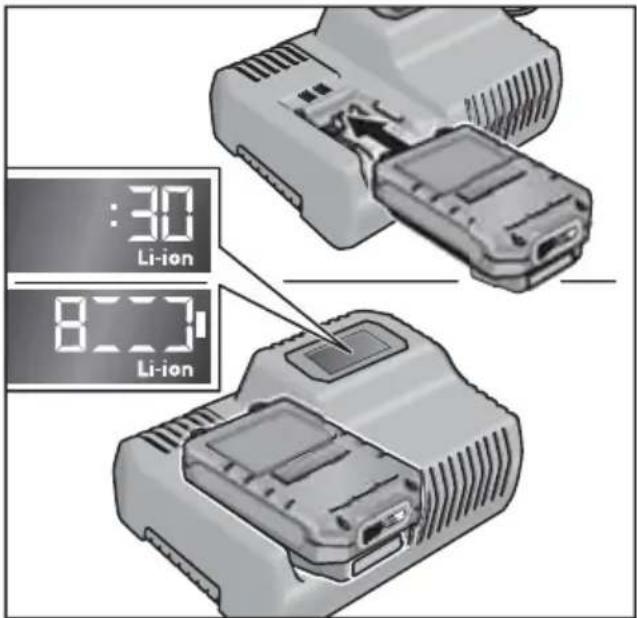

Il processo di carica

PRUDENZA!

Inserire nel caricabatteria fornito a corredo solo accumulatori originali.

Inserire la spina di rete del caricabatteria. La retroilluminazione del display si illumina per 2 secondi a luce verde e poi si spegne nuovamente. Viene visualizzato OK.

■ Inserire l'accumulatore completamente fino all'innesto nel caricabatteria.

- Il display visualizza alternativamente la durata residua del processo di carica (fino alla ricarica completa della batteria) e una rappresentazione grafica dello stato di carica.

• La retroilluminazione del display assume il colore arancione quando la carica della batteria è inferiore all'80%.
• A partire dall'80% di carica della batteria il display passa a luce verde e indica OK.

■ La batteria è completamente carica quando compare l'indicazione.

La retroilluminazione verde si spegne dopo breve tempo.

■ Togliere l'accumulatore dal caricabatteria.

■ Estrarre la spina d'alimentazione.

AVVISO

Se dopo l'inserimento della batteria nel caricabatteria il display lampeggia, il caricabatteria o la batteria presentano un difetto.

Il display lampeggiante lentamente. Retroilluminazione arancione.

La batteria è troppo calda o troppo fredda. Il processo di carica ha inizio quando la batteria ha raggiunto la temperatura di carica (0 °C...55 °C).

Il display lampeggiante velocemente. Retroilluminazione rossa.

Estrarre la batteria dal caricabatteria ed inserirla di nuovo. Se l'indicazione non cambia, la batteria è difettosa. Sostituire la batteria o farla controllare in una officina specializzata.

Se questo messaggio di errore viene visualizzato anche con un'altra batteria, il caricabatteria presenta un difetto. Fare controllare il caricabatteria da un'officina specializzata.

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro estrarre la spina di rete. Non usare acqua o detergenti liquidi.

■ Rimuovere lo sporco e la polvere con un pennello o con uno straccio asciutto.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Conformità €

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3; 2014/35/UE, 2014/30/UE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Manager Research & Development (R & D) 22/05/2017

Istruzioni per la rottamazione elosmaltimento

PERICOLO!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE.

Non gettare elettroutensili nei rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separata-mente ed avviati ad un riciclaggio ecologico.

Riciclaggio di materie prime piuttosto che smaltimento di rifiuti.

Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

PERICOLO!

Non gettare accumulatori/batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire gli accumulatori fuori uso.

Gli accumulatori/batterie devono essere raccolti, riciclati oppure smaltiti secondo la normativa ambientale.

Solo per paesi dell'UE:

Ai sensi della direttiva 2006/66/CE gli accumulatori/batterie difettosi o esausti devono essere riciclati.

i AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.
