Merkki	Flex
Malli	CA 10.8/18.0
Tuotetyyppi	Akkulaturi
Syöttöjännite	220-240 V ~ 50/60 Hz
Latausjännite	12 V (10,8 V:n akuille) / 20 V (18 V:n akuille)
Paino (ilman akkua)	0,89 kg
Suojausluokka	II (kaksoiseristys)
Sallittu käyttölämpötila	0 °C – 40 °C
Akkujen latauslämpötila	0 °C – 55 °C
Tyypillinen latausaika	40–55 minuuttia akun kapasiteetista riippuen (2,5 Ah – 6,0 Ah)
Näyttö	Näyttö vihreällä/oranssilla/punaisella taustavalolla, jäljellä oleva aika ja lataustila
Päätoiminnot	Flex Li-ion -akkujen (10,8 V ja 18 V) lataus, vikojen havaitseminen, ylikuumenemis- ja oikosulkusuoja
Huolto ja puhdistus	Irrota verkkovirrasta ennen puhdistusta; käytä kuivaa liinaa tai harjaa; älä käytä vettä tai nestemäisiä puhdistusaineita
Turvallisuusohjeet	Älä altista sateelle tai kosteudelle; älä peitä latauksen aikana; tarkista johdon ja pistotulpan kunto
Varaosat ja korjattavuus	Korjaukset vain valtuutetussa huoltoliikkeessä; räjäytyskuvat ja varaosat osoitteessa www.flex-tools.com
Yleiset tiedot	Standardien EN 60335-1, EN 60335-2-29 mukainen; direktiivit 2014/35/EU, 2014/30/EU
Hävitysohjeet	Älä hävitä kotitalousjätteen mukana; kierrätä direktiivin 2012/19/EU mukaisesti; irrota virtajohto

Usein kysytyt kysymykset - CA 10.818.0 Flex

Minkä tyyppisiä akkuja voin ladata Flex CA 10.8/18.0 -laturilla?

Tämä laturi on suunniteltu yksinomaan Flex-merkin Li-ion-akuille, jännitteillä 10,8 V (mallit AP 10.8/...) ja 18 V (mallit AP 18.0/...). Älä lataa muita akkutyyppejä.

Miten tiedän, että lataus on valmis?

Näyttö näyttää jäljellä olevan ajan latauksen aikana. Kun lataus ylittää 80 %, taustavalo muuttuu vihreäksi ja OK-viesti tulee näkyviin. Pian tämän jälkeen taustavalo sammuu.

Mitä tehdä, jos näyttö vilkkuu hitaasti oranssina?

Hidas vilkkuminen oranssilla taustavalolla tarkoittaa, että akku on liian kuuma tai liian kylmä. Lataus alkaa automaattisesti, kun akun lämpötila on välillä 0 °C – 55 °C.

Mitä tehdä, jos näyttö vilkkuu nopeasti punaisena?

Poista akku ja aseta se takaisin. Jos punainen vilkkuminen jatkuu, akku on todennäköisesti viallinen ja se on vaihdettava. Jos vika ilmenee toisella akulla, laturi on viallinen ja se on tarkistutettava valtuutetussa huoltoliikkeessä.

Voinko jättää laturin jatkuvasti pistorasiaan?

Laturi on suositeltavaa irrottaa pistorasiasta jokaisen käytön jälkeen. Älä jätä laturia pitkäksi aikaa pistorasiaan ilman valvontaa riskien välttämiseksi.

Mikä on tyypillinen latausaika?

Aika vaihtelee akun kapasiteetin mukaan: esimerkiksi AP 10.8/2,5 Ah -akku latautuu noin 40 minuutissa, AP 18.0/5,0 Ah -akku 45 minuutissa.

Voinko ladata ei-Flex-akkuja tällä laturilla?

Ei, laturi on suunniteltu vain Flex-akuille. Muiden akkujen käyttö voi aiheuttaa tulipalon, räjähdyksen tai toimintahäiriön vaaran.

Miten laturi puhdistetaan?

Irrota laturi ensin pistorasiasta. Käytä kuivaa liinaa tai harjaa pölyn ja lian poistamiseen. Älä koskaan käytä vettä tai nestemäisiä puhdistusaineita.

Mitä tehdä, jos johto tai pistotulppa on vaurioitunut?

Älä käytä laturia. Anna valmistajan valtuuttaman huoltoliikkeen korjata se alkuperäisillä varaosilla.

Miten laturi hävitetään käyttöiän päätyttyä?

Älä hävitä sitä kotitalousjätteen mukana. Direktiivin 2012/19/EU mukaisesti vie se sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Katkaise virtajohto etukäteen.

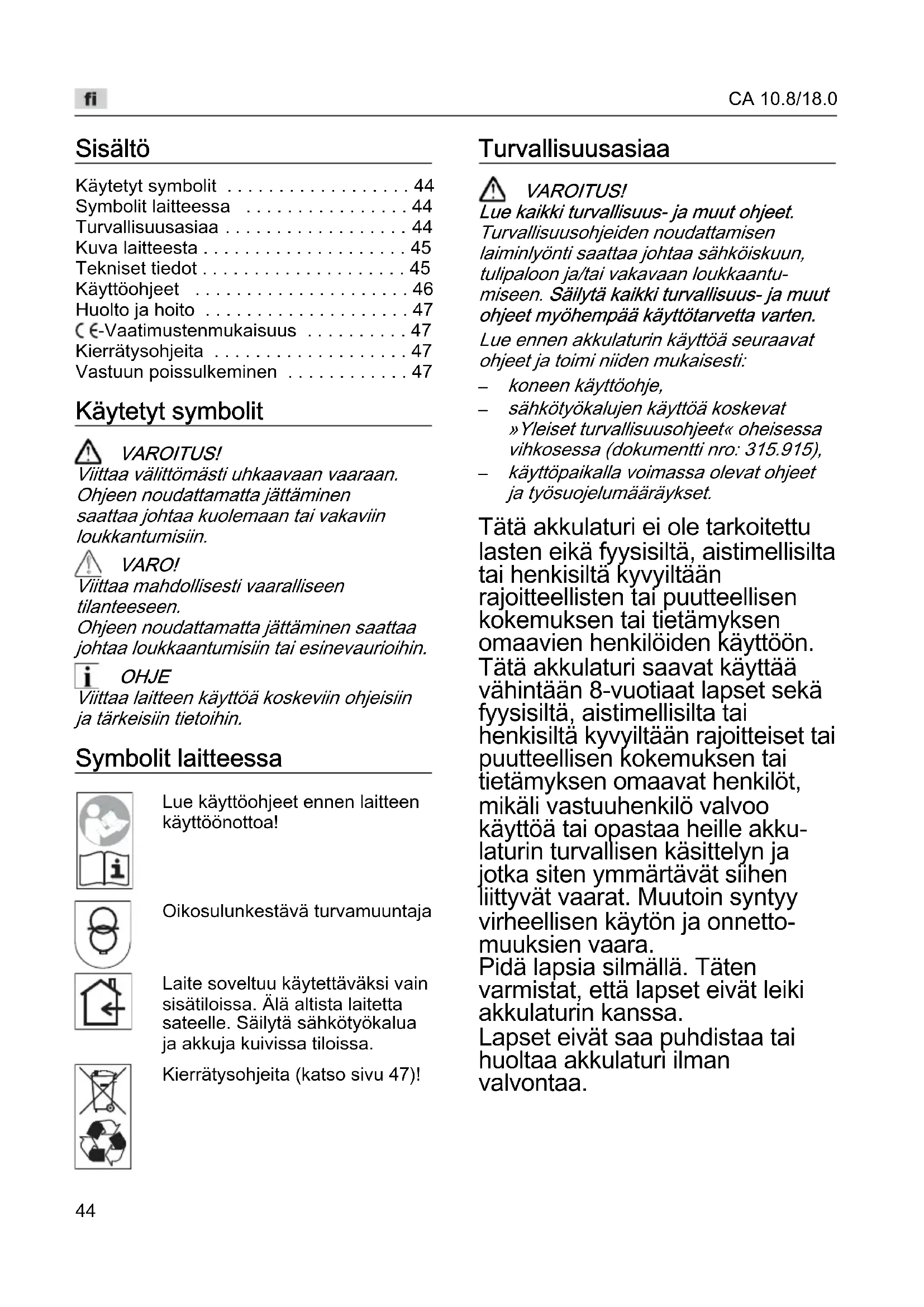

KÄYTTÖOHJE CA 10.818.0 Flex

fi Alkuperäinen käyttöohjekirja 44

Käytetyt symbolit 44
Symbolit laitteessa 44
Turvallisuusasiaa 44
Kuva laitteesta 45
Tekniset tiedot 45
Käyttöohjeet 46
Huolto ja hoito 47
(€-Vaatimustenmukaisuus 47
Kierrätysohjeita 47
Vastuun poissulkeminen 47

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan. Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen.

Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE

Viittaa laitteen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit laitteessa

Lue käyttöohjeet ennen laitteen käyttöönottoa!

Oikosulunkestävä turvamuuntaja

Laite soveltuu käytettäväksi vain sisätiloissa. Älä altista laitetta sateelle. Säilytä sähkötyökalua ja akkuja kuivissa tiloissa.

Kierrätysohjeita (katso sivu 47)!

Turvallisuusasiaa

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten. Lue ennen akkulaturin käyttöä seuraavat ohjeet ja toimi niiden mukaisesti:

• koneen käyttöohje,
• sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Tätä akkulaturi ei ole tarkoitettu lasten eikä fyysisiltä, aistimellisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien henkilöiden käyttöön. Tätä akkulaturi saavat käyttää vähintään 8-vuotiaat lapset sekä fyysisiltä, aistimellisilta tai henkisiltä kyvyiltään rajoitteiset tai puutteellisen kokemuksen tai tietämyksen omaavat henkilöt, mikäli vastuuhenkilö valvoo käyttöä tai opastaa heille akku-laturin turvallisen käsittelyn ja jotka siten ymmärtävät siihen liittyvät vaarat. Muutoin syntyy virheellisen käytön ja onnetto-muuksien vaara.

Pidä lapsia silmällä. Täten varmistat, että lapset eivät leiki akkulaturin kanssa.

Lapset eivät saa puhdistaa tai huoltaa akkulaturi ilman valvontaa.

Määräystenmukainen käyttö

CA 10.8/18.0 akkulaturi on tarkoitettu FLEX-akkujen, tyyppi

Akkujännitteen tulee vastata akkulaturin akkujännitettä. Muutoin syntyy tulipalo- ja räjähdysvaara.

Akkulaturin turvallisuusohjeet

Pidä sähkötyökalu poissa sateesta ja kosteudesta. Veden tunkeutuminen akkulaturin sisään kasvattaa sähköiskun riskiä.
- Pidä akkulaturi puhtaana. Likaantuminen lisää sähköiskun vaaraa.
Tarkista akkulaturi, johto ja pistoke, ennen jokaista käyttöä. Älä käytä akkulaturia jos huomaat siinä olevan vaurioita. Älä avaa akkulaturia. Anna ainoastaan ammattitaitoisten henkilöiden korjata se alkuperäisiä varaosia käyttäen. Vahingoittuneet akkulaturin, johdot tai pistokkeet kasvattavat sähköiskun vaaraa.
Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, siitä saattaa purkautua höyryjä. Tuuleta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilmenee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.
- Älä laita mitään esineitä akkulaturin päälle tai aseta laturia pehmeäpintaiselle alustalle. Tulipalon vaara.
■ Tarkista aina, vastaako verkkojännite akkulaturin tyyppikilvessä ilmoitettua jännitettä.

Kuva laitteesta

1 Akkulokero
2 Virtanavat
3 Ilma-aukot
4 Näyttö toimintatilan ilmaisuun
5 Verkkojohto ja verkkopistoke

Tekniset tiedot

Laite Akkulaturi
	CA 10.8/18.0
Tulojännite V~/Hz	220-240/50-60
Latausjännite V– 12/20
Latausaika (varaustilan mukaan)
AP 10.8/2,5 min 40
AP 10.8/4,0 min 40
AP 10.8/6,0 min 55
AP 18.0/2,5 min 40
AP 18.0/5,0 min 45
Käyttölämpötila °C 0–40
Paino (ilman akkua) kg 0,89
Suojausluokka	II / ☐

Käyttöohjeet

VARO!

• Älä koskaan lataa akkuja alle 0 °C tai yli 55 °C lämpötiloissa.
• Älä lataa akkuja ympäristössä, jonka ilmankosteus tai lämpötila on korkea.
• Älä peitä akkuja tai latauslaitetta latausvaiheen aikana.
• Irrota latauslaitteen verkkopistotulppa pistorasiasta latauksen päätyttyä.

Lataaminen

VARO!

Lataa koneen mukana tulevassa latauslaitteessa vain alkuperäisakkuja.

■ Pane latauslaitteen verkkopistotulppa pistorasiaan.
Näytön taustavalo palaa vihreänä
2 sekunnin ajan ja sammuu sen jälkeen. Näkyviin tulee OK.

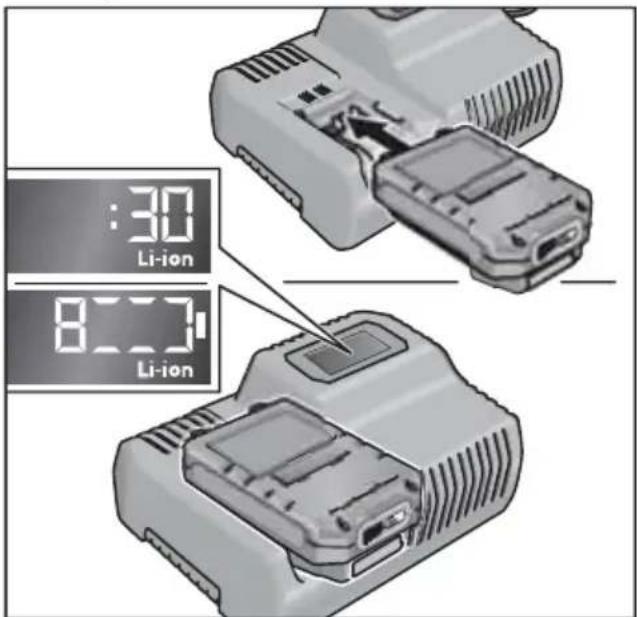

■ Aseta akku kokonaan latauslaitteeseen, niin että se napsahtaa kiinni.

– Näyttöön tulevat vuorotellen jäljellä oleva latausaika (akun täyteen varautumiseen asti) ja varaustilan graafinen esitys.

– Näytön taustavalo palaa oranssina, kun akun varaus on alle 80%.

– Kun akku on latautunut 80% asti, näytön valo vaihtuu vihreäksi ja näkyviin tulee OK.

- Näyttöön tulevat vuorotellen jäljellä oleva latausaika (akun täyteen varautumiseen asti) ja varaustilan graafinen esitys. - Näytön taustavalo palaa oranssina, kun akun varaus on alle 80%. - Kun akku on latautunut 80% asti, näytön valo vaihtuu vihreäksi ja näkyviin tulee OK.

■ Akku on latautunut täyteen, kun näyttöön tulee .

Vihreä taustavalo sammuu hetken kuluttua.

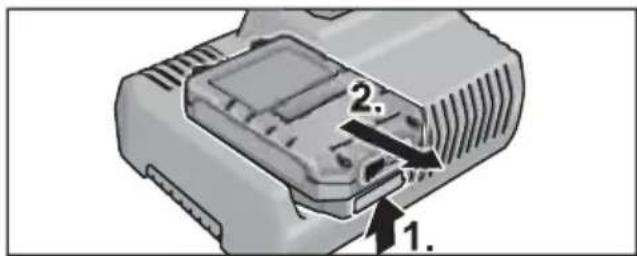

■ Poista akku latauslaitteesta.

■ Irrota pistotulppa pistorasiasta.

OHJE

Kun akku on asetettu laturiin ja näyttö alkaa vilkkua, akkulaturissa tai akussa on jokin vika.

Näyttö vilkkuu hitaasti. Taustavalo oranssi.

Akku on liian kuuma tai liian kylmä. Kun akun latauslämpötila on sopiva (0°C...55°C), latausvaihe käynnistyy.

Näyttö vilkkuu nopeasti. Taustavalo punainen.

Poista akku laturista ja aseta se takaisin paikoilleen. Jos näkyviin tulee sama näyttö, on akku viallinen. Vaihda akku tai tarkistuta se valtuutetussa huollossa.

Jos sama vikailmoitus tulee näkyviin ladattaessa toista akkua, vika on akkulaturissa. Tarkistuta akkulaturi valtuutetussa huollossa.

Huolto ja hoito

VAROITUS!

Irrota verkkopistotulppa pistorasiasta ennen kaikkia huoltotöitä. Älä käytä vettä tai nestemäisiä puhdistusaineita.

Pyyhi kotelo puhtaaksi liasta ja pölystä pensselillä tai kuivalla kankaalla.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:

www.flex-tools.com

CE-Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen: EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EU, 2014/30/EU.

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat.

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

Raaka-aineet uusiokäyttöön jätehuollon asemasta.

Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.

VAROITUS!

Älä heitä akkuja/paristoja talousjätteisiin, tuleen tai veteen. Älä avaa käytöstä poistettuja akkuja.

Toimita akut/paristot keräykseen, kierrä- tykseen tai hävitä ne ympäristöystävällisesti jätehuoltomääräysten mukaan.

Vain EU-maat:

Vialliset tai loppuunkäytetyt akut/paristot tulee toimittaa kierrätykseen direktiivin 2006/66/EY mukaisesti.

i OHJE

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.

Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai laitteen käyttö yhdessä muiden valmistajien tuotteiden kanssa.
