KASUTUSJUHEND CA 10.8 Flex
Kasutatud sümbolid 69
Sümbolid seadmel 69
Teie ohutuse heaks 69
Ülevaade 70
Tehnilised andmed 70
Kasutusjuhend 70
Hooldus ja korrashoid 72
C€-Vastavus 72
Jäätmekäitlus 72
Vastutuse välistamine 72
Kasutatud sümbolid
HOIATUS!
Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.
ETTEVAATUST!
Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.
MÄRKUS
Tähistab olulist informatsiooni või nõuannet kasutajale.
Sümbolid seadmel
Enne kasutuselevõttu lugeda kasutusjuhendit!
Lühisekindel kaitsetrafo
Seade on mõeldud kasuta- miseks ainult ruumides. Seadet ei tohi hoida vihma käes. Hoida elektritööriista ja akusid kuivas ruumis.
Jäätmekäitlus (vaata lehekülge 72)!
Teie ohutuse heaks
HOIATUS!
Lugege läbi kõik ohutusnõuded ja juhised. Hoiatavate juhiste ja õpetuste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada.
Enne laadija kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:
- käesolev kasutusjuhend,
– lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),
– töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.
Laadimisseadet ei tohi kasutada lapsed ja isikud, kelle vaimsed või füüsilised võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused.
Üle 8 aasta vanused lapsed ja inimesed, kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad vajalikud kogemused ja teadmised, tohivad laadimisseadet kasutada vaid siis, kui nende üle teostatakse järelevalvet või kui neile on antud täpsed juhised laadimisseadme ohutuks käsitsemiseks ja kui nad saavad aru laadimisseadmega seotud ohtudest. Vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja yaralise kahju oht.
Ärge jätke läpsi järelevalveta. Seeläbi tagate, et lapsed ei hakka laadijaga mängima. Lapsed tohivad laadimisseadet hooldada ja puhastada vaid täiskasvanute järelevalve all.
Otstarbekohane kasutamine
Laadija CA 10.8 on ette nähtud FLEX'i
- AP 10.8/2,5,
- AP 10.8/4,0 või
- AP 10.8/6,0
tüüpi akude laadimiseks.
Akupinge peab vastama laadimisseadme laadimispingele. Vastasel juhul tekib tulekahju ja plahvatuse oht.
Laadija ohutusjuhised
- Ärge jätke laadijat vihma ega niiskuse kätte. Vee sissetungimine elektrilisse tööriista suurendab elektrilöögi ohtu.
■ Hoidke laadija puhas. Mustus tekitab elektrilöögi ohu.
Iga kord enne kasutamist kontrollige üle laadija, toitejuhe ja pistik. Vigastuste tuvastamisel ärge laadijat kasutage. Ärge avage laadijat ise ja laske seda parandada vaid vastava ala spetsialistidel, kes kasutavad originaalvaruosi. Vigastatud laadija, toitejuhe ja pistik suurendavad elektrilöögi ohtu.
■ Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda aure. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid. - Ärge pange laadija peale asju ega pange laadijat pehmele pinnale. Ettevaatust, tuleoht!
■ Kontrollige alati, et vörgupinge vastab laadija andmeplaadile märgitud pingele.

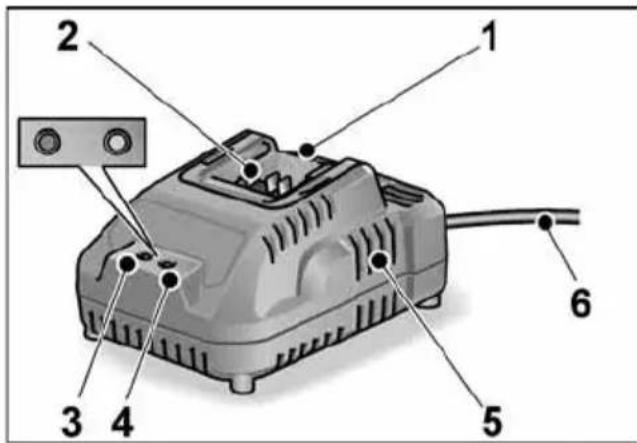

Ülevaade
3 Veateadete LED (punane)
4 Laetuse taseme LED (roheline)
5 Ventilatsiooniavad
6 Toitejuhe koos võrgupistikuga
Tehnilised andmed
| Seade Laadija CA 10.8 | ||
| Sisendpinge V~/Hz 220-240/ | 50-60 | |
| Laadimispinge V– 12,6 | ||
| Laadimisaeg (sõltub laadimisolekust) | min | 2,5 Ah: 40 |
| min | 4,0 Ah: 55 | |
| min | 6,0 Ah: 85 | |
| Töötemperatuur °C 0–40 | ||
| Kaal (ilma akuta) kg 0,52 | ||
| Kaitseklass | II / ☐ | |
Kasutusjuhend
ETTEVAATUST!
- Akusid ei tohi kunagi laadida temperatuuril alla 0 °C või üle 40 °C.
- Mitte laadida akusid paigas, kus on kõrge õhuniiskus või kõrge keskkonna temperatuur.
– Laadimise ajal ei tohi akusid ja akulaadijat kinni katta.
LEDide näidud
punane roheline
| väljas vilgub Akut laetakse. | |
| väljas põleb | Laadimine on lõppenud.Järellaadimine. |
| Vt selle kohta„Laadimine”. | |
| vilgub väljas | Aku on liiga kuum või liiga külm. |
| põleb väljas | Aku või akulaadija on defektne. |
| Vt selle kohta „Veateated”. | |
Laadimine
ETTEVAATUST!
Kaasasolevasse akulaadijasse panna ainult originaalakusid.
MÄRKUS
Laadimise ajal aku ja akulaadija soojenevad. See on normaalne!
■ Ühendada pistik akulaadijasse.
Veateadete LED ja laetuse taseme LED süttivad hetkeks.

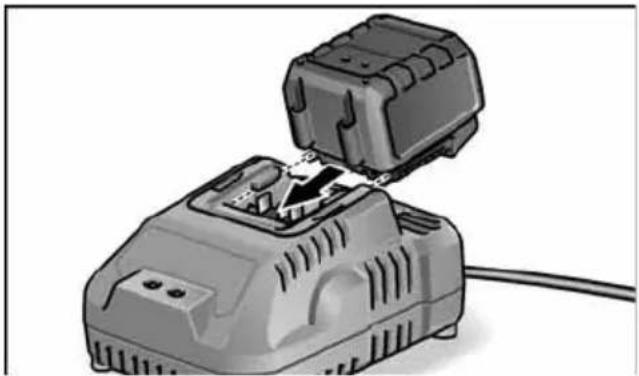

■ Lükake aku lõpuni akulaadijasse.
Laetuse taseme LED vilgub ja akut laetakse.
Kui aku on täis laetud, põleb laetuse taseme LED pidevalt.

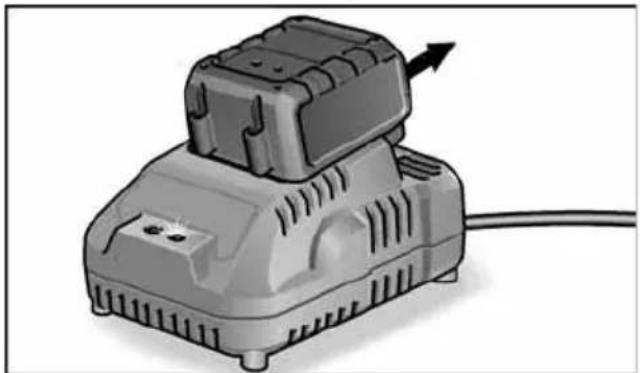

■ Võtke aku akulaadijast välja.
■ Tõmmake võrgupistik välja.
Veateated
Kui pärast aku sisestamist akulaadijasse näitavad LEDid üht järgmistest näitudest, on akus või akulaadijas viga.
Veateadete LED põleb pidevalt:
- Aku on liiga kuum või liiga külm. Kui aku on saavutanud laadimistemperatuuri (0–40 °C), algab laadimine.
Veateadete LED vilgub või kumbki LED ei põle:
- Võtke aku akulaadijast välja. Kontrollige, et akulaadija ja aku kontaktid ei oleks määrdunud, vajaduse korral puhastage kontaktid. Paigaldage aku uuesti. Kui näit ei ole muutunud, on aku defektne. Vahetage aku välja või laske seda autoriseeritud teeninduses kontrollida.
- Kui näete seda veateadet ka teise akuga, on akulaadija vigane. Laske akulaadijat spetsiaaltöökojas kontrollida.
Hooldus ja korrashoid
HOIATUS!
Enne igasuguste tööde alustamist tömmata pistik pistikupesast välja. Mitte kasutada vett ja vedelaid pesuvahendeid.
■ Mustus ja tolm eemaldada korpuselt pintsli või kuiva lapiga.
Remonttööd
Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com
CE-Vastavus
Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:
EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/EL, 2014/30/EL.
Tehnilise dokumentatsiooni eest vastutav isik:
Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.
Ainult EL riikidele.
Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete ja selle
rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.
Jäätmete taaskasutamine prügilasse ladestamise asemel.
Suunata seade, tarvikud ja pakend keskkonnaohutusse taaskasutusse. Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud.
HOIATUS!
Akusid/patareisid mitte visata olmeprügisse, tulle ega vette. Kasutuskölbmatuid akusid mitte avada.
Akusid/patareisid tuleb korjata ning suunata ümbertöötlusse või hävitada keskkonnasäästlikult.
Ainult EL riikidele:
Direktiivi 2006/66/EÜ järgi kuuluvad defektsed või kasutatud akud/patareid ümbertöötlusele.
MÄRKUS
Teavet jäätmekäitluse võimaluste kohta saate müüja käest!
Vastutuse välistamine
Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.
Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud asjatundmatu kasutamise või teiste tootjate toodete kasutamise tagajärjel.
