MANUAL DE USUARIO CA 10.8 Flex

Símbolos empleados ..... 20

Símbolos en el aparato ..... 20

Para su seguridad ..... 20

De un vistazo 21

Datos técnicos 21

Indicaciones para el uso ..... 21

Mantenimiento y cuidado 23

Conformidad C € 23

Indicaciones para la depolución .....23

Exclusión de la garantía ..... 23

Símbolos empleados

¡ADVERTENCIA!

Indica un peligro inminente. En caso de incumplimiento, existe peligro de muerte o lesiones de la mayor gravedad.

¡CUIDADO!

Indica una situación posiblemente peligrosa. El incumplimiento implica el peligro de lesiones o daños materiales.

i NOTA

Indica consejos para el uso e informaciones importantes.

Símbolos en el aparato

¡Leer las instrucciones antes de poner en funcionamiento el equipo!

Transformador de seguridad con protección contra cortocircuito

El equipo solo es adecuado para su uso en ambientes cerrados. No exponer el equipo a la lluvia. Depositar la herramienta eléctrica y el acumulador en ambientes secos.

Indicaciones para la depolución (consultar página 23)!

Para su seguridad

¡ADVERTENCIA!

Lea todas las indicaciones de seguridad y las instrucciones pertinentes. Omisiones en el cumplimiento de las indicaciones de seguridad y las instrucciones, pueden ser causa de descargas eléctricas, incendios y/o lesiones de gravedad. Conserve todas las indicaciones de seguridad e instrucciones en sitio seguro.

Leer y actuar de acuerdo antes de usar el equipo de carga:

– las instrucciones de funcionamiento presentes,
- las «Indicaciones generales de seguridad» en el uso de herramientas eléctricas en el cuadernillo adjunto (n° de texto: 315.915),
- las reglas y prescripciones para la prevención de accidentes vigentes en el lugar.

Este equipo de carga no está previsto para la utilización por niños y personas con limitadas capacidades físicas, sensoriales o intelectuales o con falta de experiencia y conocimientos.

Este equipo de carga puede ser utilizado por niños desde 8 años y mayores así como por personas con limitadas capacidades físicas, sensoriales e intelectuales o con falta de experiencia y conocimientos, si es que se vigilan o se han instruido en el manejo seguro del equipo de carga y entienden los peligros inherentes. En caso contrario, existe el peligro de un manejo erróneo y lesiones.

Vigile a los niños. Con ello se evita que los niños jueguen con el equipo de carga.

Los niños no deberán realizar trabajos de limpieza ni de mantenimiento en el equipo de carga sin la debida vigilancia.

Utilización adecuada a su función

El equipo de carga CA 10.8 está destinado a la carga de acumuladores FLEX de los tipos

La tensión del acumulador debe corresponder a la tensión de carga de acumuladores del equipo de carga. En caso contrario existe peligro de incendio y explosión.

Advertencias de seguridad del equipo de carga

No exponga el equipo de carga a la lluvia ni a la humedad. La penetración de agua en el equipo de carga aumenta el riesgo de electrocución.
■ Siempre mantenga limpio el equipo de carga. La suciedad puede comportar un riesgo de electrocución.
■ Antes de cada utilización verificar el estado del equipo de carga, cable y enchufe. No utilice el equipo de carga en caso de detectar algún desperfecto. Jamás intente abrir el equipo de carga por su propia cuenta, y solamente hágalo reparar por personal técnico cualificado empleando exclusivamente piezas de repuesto originales. Un equipo de carga, cable y enchufe deteriorados comportan un mayor riesgo de electrocución.
Si el acumulador se daña o usa de forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapores pueden llegar a irritar las vías respiratorias.
■ No depositar objetos sobre el equipo de carga ni pararlo sobre superficies blandas. Existe peligro de incendios.
■ Controlar siempre que la tensión de red coincida con aquella indicada en la chapa de características del equipo de carga.

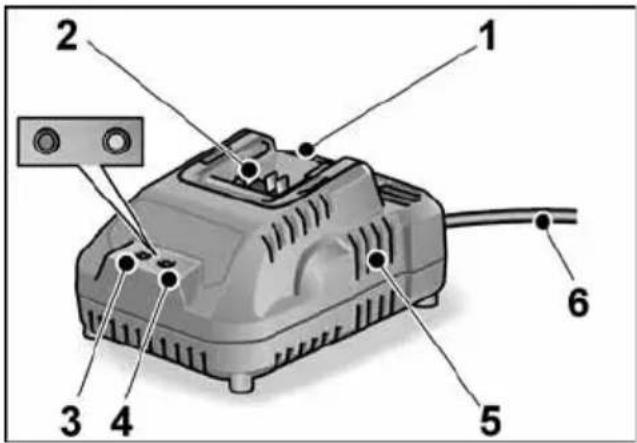

De un vistazo

1 Espacio para el acumulador
2 Contactos
3 LED mensaje de error (rojo)
4 LED nivel de carga (verde)
5 Ranuras de ventilación
6 Cable de conexión a la red con el enchufe correspondiente

Datos técnicos

Equipo Equipo de carga
		CA 10.8
Tensión de entrada V~/Hz 220-240/50-60
Tensión de carga V- 12,6
Tiempo de carga (según el estado de carga)	min	2,5 Ah: 40
	min	4,0 Ah: 55
	min	6,0 Ah: 85
Temperatura de el acumulador	°C 0-40
Peso (sin el acumulador)	kg 0,52
Tipo de protección		II / ☑

Indicaciones para el uso

¡CUIDADO!

• Nunca cargar los acumuladores a temperaturas inferiores a los 0 °C o bien por encima de los 40 °C.
• No cargar los acumuladores en ambientes con elevada humedad ambiente o temperatura.
• No cubrir los acumuladores ni el equipo de carga durante el proceso de carga.

Notificaciones del LED

rojo verde
apa-gado	par-padeo	La batería se está cargando.
apa-gado	encen-dido	Proceso de carga finalizado. Carga de mantenimiento.
		Ver al respecto «Proceso de carga».
par-padeo	apa-gado	La batería está demasiado caliente o demasiado fría.
encen-dido	apa-gado	Batería o cargador defectuoso.
		Ver al respecto «Mensajes de error».

Proceso de carga

¡CUIDADO!

Colocar exclusivamente acumuladores originales en el equipo de carga que forma parte del volumen de entrega.

NOTA

La batería y el cargador se calientan durante el ciclo de carga. Es algo normal.

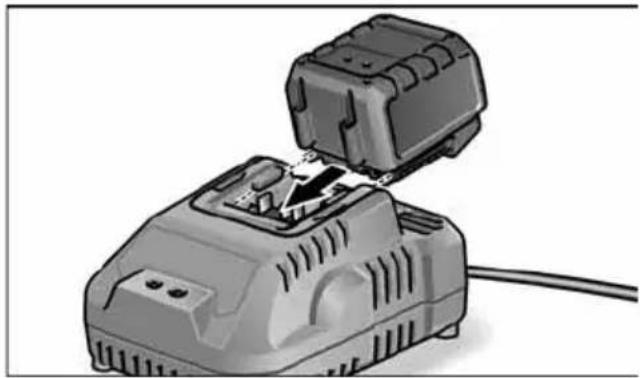

■ Conectar el enchufe de red. El LED de mensaje de error y el de nivel de carga se iluminan brevemente. Insertar la batería completamente en el cargador.

■ El LED de nivel de carga parpadea y la batería se carga.

Cuando la batería está totalmente cargada, el LED de nivel de carga se queda fijo.

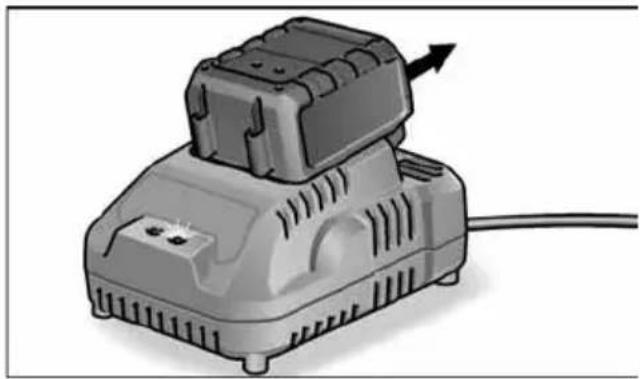

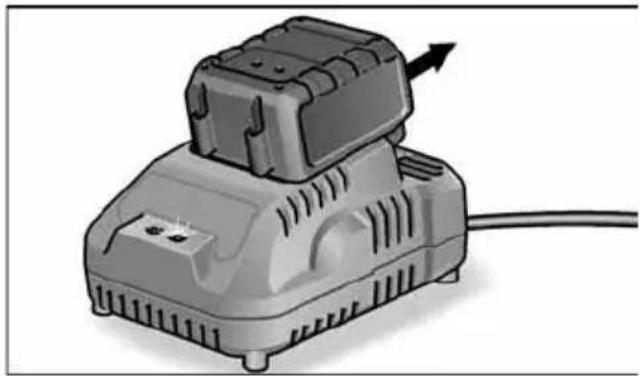

■ Retirar la batería del cargador.

■ Desconectar el enchufe de red.

Mensajes de error

Si tras insertar la batería en el cargador los LED presentan alguno de los siguientes estados, significa que existe un fallo en la batería o en el cargador.

EL LED de mensaje de error se ilumina de forma permanente:

- La batería está demasiado caliente o demasiado fría. El ciclo de carga se inicia cuando la batería ha alcanzado la temperatura de carga (0 °C...40 °C).

El LED de mensaje de error parpadea o no se ilumina ninguno de los dos LED:

- Retirar la batería del cargador. Comprobar si existe suciedad en los contactos de la batería y el cargador y limpiarlos si es necesario. Introducir de nuevo la batería. Si la indicación permanece igual, la batería está defectuosa. Cambiar la batería o bien hacerla revisar en un taller especializado.

- Si se sigue mostrando este aviso de fallo con una batería distinta, significa que el defecto está en el cargador. Llevar el cargador a un taller especializado para su comprobación.

Mantenimiento y cuidado

¡ADVERTENCIA!

Antes de efectuar cualquier tarea, desconectar el enchufe de red. No utilizar agua o agente de limpieza líquido.

- Eliminar el polvo y la suciedad de la carcasa mediante un pincel o un paño seco.

Reparaciones

Hacer efectuar las reparaciones exclusivamente por un taller de servicios a clientes autorizado por el fabricante.

Una gráfica de expansión y una lista de piezas de repuesto se encuentran en la homepage: www.flex-tools.com

Conformidad C€

Declaramos bajo nuestra única responsabilidad, que el producto descrito bajo «Datos técnicos» coincide con las siguientes normas y documentos normativos:

EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2014/35/UE, 2014/30/UE.

Responsable de la documentación técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

B C D E F

Manager Research & Development (R & D) 13.01.2016

Indicaciones para la depolución

¡ADVERTENCIA!

Inutilizar equipos radiados, cortando el cable de alimentación.

Únicamente para países pertenecientes a la UE.

¡No arroje herramientas eléctricas en los residuos domiciliarios! Según la pauta europea 2012/19/CE y su implementación a través de leyes nacionales, los equipos eléctricos o electrónicos en desuso deben coleccionarse por separado, haciéndoselos llegar a un reciclado que proteja el medio ambiente.

Recuperación de materias primas en vez de eliminación de residuos.

El equipo, los accesorios y el embalaje, deberían entregarse a una empresa de reciclado respetuosa del medio ambiente. A los fines de un reciclado concordante con los tipos de material, las piezas de material plástico están adecuadamente identificadas.

¡ADVERTENCIA!

No arrojar los acumuladores/baterías en residuos domiciliarios, al agua o al fuego. No abrir acumuladores en desuso.

Los acumuladores/baterías deberían coleccionarse, reciclarse o eliminarse de modo adecuado al medio ambiente.

Únicamente para países pertenecientes a I a U E :

Según la pauta 2006/66/EG los acumuladores/baterías en desuso deben reciclarse.

i NOTA

¡Hágase informar por su comerciante especializado respecto de las posibilidades de eliminación!

Exclusión de la garantía

El fabricante y su representante no asumen responsabilidad alguna por daños o pérdidas de ganancia causados a la interrupción del funcionamiento de la empresa, debidos al producto o la no utilización del mismo.

El fabricante y sus representantes no responden por daños causados por el uso incorrecto o por su uso en combinación con productos de terceros.
