KÄYTTÖOHJE OSE 802 Flex

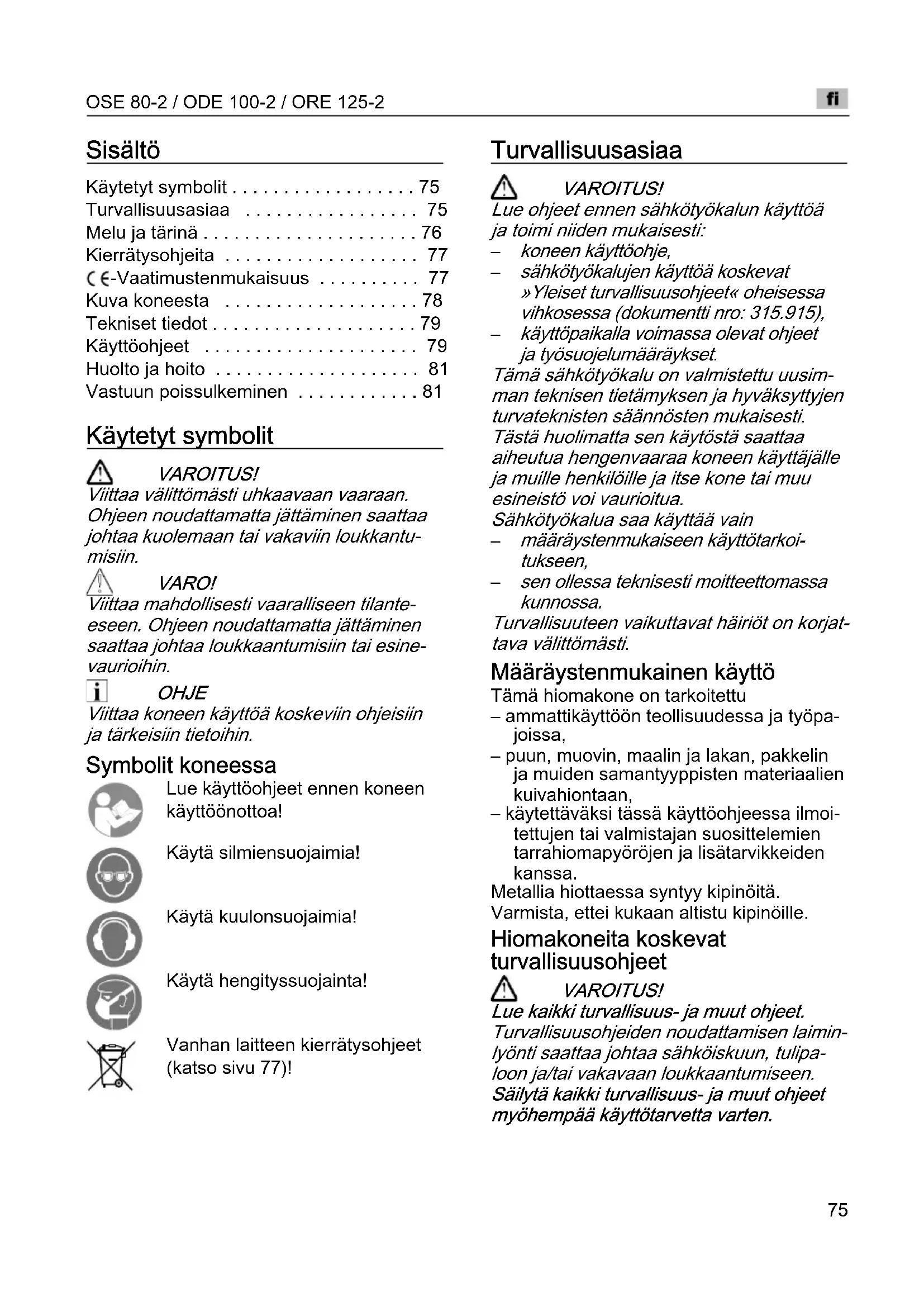

• Sisältö Käytetyt symbolit p. 75
• Turvallisuusasiaa p. 75
• Melu ja tärinä p. 76
• Kierrätysohjeita p. 77
• -Vaatimustenmukaisuus p. 77
• Kuva koneesta p. 78
• Tekniset tiedot p. 79
• Käyttöohjeet p. 79
• Huolto ja hoito p. 81
• Vastuun poissulkeminen Käytetyt symbolit VAROITUS! Viittaa välittömästi uhkaavaan vaaraan. Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantu- misiin. VARO! Viittaa mahdollisesti vaaralliseen tilante- eseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esine- vaurioihin. OHJE Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin. Symbolit koneessa Lue käyttöohjeet ennen koneen käyttöönottoa! Käytä silmiensuojaimia! Käytä kuulonsuojaimia! Käytä hengityssuojainta! Vanhan laitteen kierrätysohjeet (katso sivu 77)! Turvallisuusasiaa VAROITUS! Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti: p. 81

sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),

käyttöpaikalla voimassa olevat ohjeet ja työsuojelumääräykset. Tämä sähkötyökalu on valmistettu uusim- man teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain

määräystenmukaiseen käyttötarkoi- tukseen,

sen ollessa teknisesti moitteettomassa kunnossa. Turvallisuuteen vaikuttavat häiriöt on korjat- tava välittömästi. Määräystenmukainen käyttö Tämä hiomakone on tarkoitettu – ammattikäyttöön teollisuudessa ja työpa- joissa, – puun, muovin, maalin ja lakan, pakkelin ja muiden samantyyppisten materiaalien kuivahiontaan, – käytettäväksi tässä käyttöohjeessa ilmoi- tettujen tai valmistajan suosittelemien tarrahiomapyöröjen ja lisätarvikkeiden kanssa. Metallia hiottaessa syntyy kipinöitä. Varmista, ettei kukaan altistu kipinöille. Hiomakoneita koskevat turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laimin- lyönti saattaa johtaa sähköiskuun, tulipa- loon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.OSE 80-2 / ODE 100-2 / ORE 125-2

Huom. Tulipalon vaara! Vältä hiottavan pinnan ja hiomakoneen ylikuumenemista. Tyhjennä aina pöly- säilö ennen työtaukoja. Pölypussissa, mikrosuodattimessa, paperipussissa (tai pölynimurin suodatin- pussissa tai suodattimessa) oleva hioma- pöly saattaa syttyä itsestään epäedulli- sissa olosuhteissa, kuten kipinästä metallia hiottaessa. Erittäin vaarallista on, jos hiomapölyä on sekoittunut maali-, lakka-, polyuretaanijäämien tai muiden kemikaalien kanssa, ja hiottava materiaali on kuumaa pitkän työrupeaman jälkeen. Älä käytä sähkötyökalua, jos sen liitäntäkaapeli on vioittunut. Älä koske vialliseen kaapeliin, vaan irrota verkkopistotulppa pistorasiasta, jos kaapeli vioittuu käytön aikana. Vialliset kaapelit lisäävät sähköiskun riskiä. Käytä sähkötyökalua vain kuivahiontaan. Jos sähkölaitteeseen pääsee vettä, sähköiskun riski kasvaa. Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille. Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita. – Huolehdi hyvästä ilmanvaihdosta työpaikalla! – Mikäli mahdollista, käytä erillistä pölynpoistojärjestelmää. – P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa. Kiinnitä työkappale kunnolla. Kiinnityslaitteeseen tai ruuvipuristimeen kiinnitettynä työkappale pysyy varmemmin paikallaan kuin käsin kiinnipitämällä. Pidä työpaikka siistinä. Eri materiaalin seokset ovat erittäin vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.

Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).

Älä hio tai katkaise kevytmetalleja, joiden magnesiumipitoisuus on yli 80%. Tulipalon vaara!

Tarkista ennen käyttöä, että hiomalaikat ovat kunnolla paikoillaan ja oikein kiinnitetty. Käynnistä kone sitä kuormittamatta 30 sekunniksi!

Keskeytä koekäyttö heti, jos esiintyy voimakasta tärinää tai jos havaitset muita vikoja. Tarkista kone ja katso, mistä häiriö johtuu.

Kytke sähkötyökalu pois päältä ja odota, että se on pysähtynyt, ennen kuin lasket sen käsistäsi.

Älä kiinnitä sähkötyökalua ruuvipenkkiin.

Huolehdi, että verkkojohto on aina sähkötyökalusta taaksepäin. Muita turvallisuusohjeita

Käytä vain ulkokäyttöön hyväsyttyjä jatkojohtoja.

Käytä nauhahiomakoneen merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon.

Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä. Melu ja tärinä Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan. Koneen A-painotettu melutaso on tavallisesti: Tärinän kokonaisarvo: Äänen- painetaso

Epävarmuus K = 3 dB Päästöarvo a

VAROITUS! Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat. OHJE Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittaus- menetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasial- lisessa käyttötarkoituksessa. Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittä- västi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi. Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todelli- sessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi. Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu. VARO! Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia. Kierrätysohjeita VAROITUS! Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto. Vain EU-maat Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin! Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EY ja sen voimaan- saattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen. OHJE Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä! -Vaatimustenmukaisuus Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen: EN 60745 direktiivien 2004/108/EY (19.04.2016 asti), 2014/30/EU (alkaen

20.04.2016), 2006/42/EY, 2011/65/EY

määräysten mukaisesti. Teknisestä dokumentaatiosta vastaa: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Kuva koneesta 1 Käynnistyskytkin koneen käynnistämiseen ja pysäyttä- miseen 2 Eristetyt kahvaosat 3 Verkkojohto 4,0 m ja pistotulppa 4 Säätöpyörä värähtelynopeuden säätämiseen. 5 Pölynpoistoliitäntä 6 Tyyppikilpi (ei kuvassa) 7 Hiomalautanen a) suorakaide (OSE 80-2) b) pyöreä (ORE 125-2) c) kolmio (ODE 100-2) 8 Mikrosuodatinkotelo a) Kotelo b) Suodatin ja kansiOSE 80-2 / ODE 100-2 / ORE 125-2

Tekniset tiedot Käyttöohjeet VAROITUS! Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Ennen käyttöönottoa Ota sähkötyökalu pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita. Hiomapyörön kiinnitys/vaihto Tarrapintainen hiomalevy on tarkoitettu käytettäväksi ainoastaan tarrakiinnitteisten hiomapyöröjen kanssa. Irrota pistotulppa pistorasiasta. Irrota kulunut hiomapyörö (1.). Puhdista hiomalevy tarvittaessa karkeista epäpuhtauksista. Kiinnitä uusi hiomapyörö (2.). Aseta hiomapyörö paikalleen niin, että sen reiät ovat kohdakkain hiomalevyn reikien kanssa. Aseta hiomapyörö hiomalautasta vasten kevyesti painaen, niin että se kiinnittyy tarrapintaan. Pölynpoisto Käytä sähkötyökalua ainoastaan pölyn- poistolla. Näin työilman pölykuormitus ei ole niin suuri ja työpaikka pysyy puhtaampana. Hiomapöly imeytyy välittömästi pois työstö- kohdasta hiomalevyn imukanavien kautta. Sähkötyökalua voi käyttää koneen oman pölynpoistojärjestelmän tai koneeseen liitetyn imurin kanssa.

OSE 80-2 ODE 100–2 ORE 125-2

Konetyyppi Epäkeskohiomakone Jännite V/Hz 230/50 Ottoteho W 200 Värähtelyliikkeen halkaisija mm 2 Kierrosluku ilman kuormitusta min

8000–13000 Värähtelynopeus ilman kuormitusta min

16000–26000 Hiomalevyn muoto Suorakaide Kolmio Pyöreä Hiomalevyn koko mm 80x130 100x145 Ø 125 Paino (ilman johtoa) kg 1,25 1,20 1,20 Suojausluokka II /OSE 80-2 / ODE 100-2 / ORE 125-2

Pölynpoisto suoraan mikrosuodatin- koteloon Työnnä mikrosuodatinkotelo pölyn- poistoliitäntään vasteeseen saakka. Tyhjennä mikrosuodatinkotelo ajoissa, jotta pölynpoisto toimii optimaalisesti! Puhdista suodatin säännöllisesti. Pyöritä mikrosuodatinkotelo irti pölyn- poistoliitännästä. Irrota kansi (bajonettikiinnitys) ja vedä suodatin ulos. Kopauta suodatin puhtaaksi kiinteää alustaa vasten. Harjaa lamellit puhtaaksi pehmeällä harjalla. Tyhjennä mikrosuodatinkotelo. Kiinnitä mikrosuodatinkotelo takaisin paikoilleen. Ulkopuolinen pölynpoisto imurilla Kiinnitä imuletku liitoskappaleeseen. Noudata imurin käyttöohjeita! Tarkista kiinnitys! Käytä tarvittaessa sopivaa adapteria. OHJE Jotta kone ei takerru kiinni työkappaleen pintaan, säädä imurin imuteho riittävän alhaiseksi. Värähtelynopeuden säätö Värähtelynopeuden voi muuttaa säätö- pyörästä portaattomasti välillä 1 (alhainen) − 6 (suuri) myös koneen ollessa päällä. Näin hiomanopeuden voi säätää kyseiseen materiaaliin ja työolosuhteisiin sopivaksi. Käynnistys ja pysäytys Koneen käynnistys (1.): Paina kytkin asentoon I. Koneen pysäytys (2.): Paina kytkin asentoon 0. VARO! Päällekytketty kone käynnistyy jälleen sähkökatkon jälkeen.OSE 80-2 / ODE 100-2 / ORE 125-2

Työohjeita VAROITUS! Pidä kiinni vain sähkötyökalun eristetyistä kahvaosista. VARO! Hiomatyökalu pyörii vielä jonkin aikaa koneen pysäyttämisen jälkeen. Käynnistä hiomakone ja aseta hioma- pyörön koko hiomapinta työstettävää pintaa vasten. Liikuta tasaisesti työstettävää pintaa vasten painaen. Hiomatulokseen vaikuttavat ratkaisevasti oikeantyyppisen hiomapyörön valinta, valittu värähtelynopeus ja kosketus- paine. Vaihda hiomapyöröt ajoissa. Liika painaminen ei paranna hioma- tehoa, vaan nopeuttaa sähkötyökalun ja hiomatarvikkeen kulumista. Lisätietoja valmistajan tuotteista löytyy osoitteesta www.flex-tools.com

Huolto ja hoito VAROITUS! Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Puhdistus Puhdista kone ja jäähdytysilma-aukot säännöllisin välein. Puhalla säännöllisesti kuivalla paineil- malla puhtaaksi rungon sisätila ja moot- tori tuuletusaukkojen kautta. Runko OHJE Älä avaa koneen rungon ruuveja. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa. Korjaukset Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike. Varaosat ja tarvikkeet Katso eri käyttökohteisiin soveltuvat hiomapyöröt ja muut tarvikkeet valmistajan tuote-esitteistä. Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com Vastuun poissulkeminen Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epäasiallinen käyttö tai laitteen käyttö yhdessä muiden valmistajien tuotteiden kanssa.OSE 80-2 / ODE 100-2 / ORE 125-2
