BRUKSANVISNING OSE 802 Flex

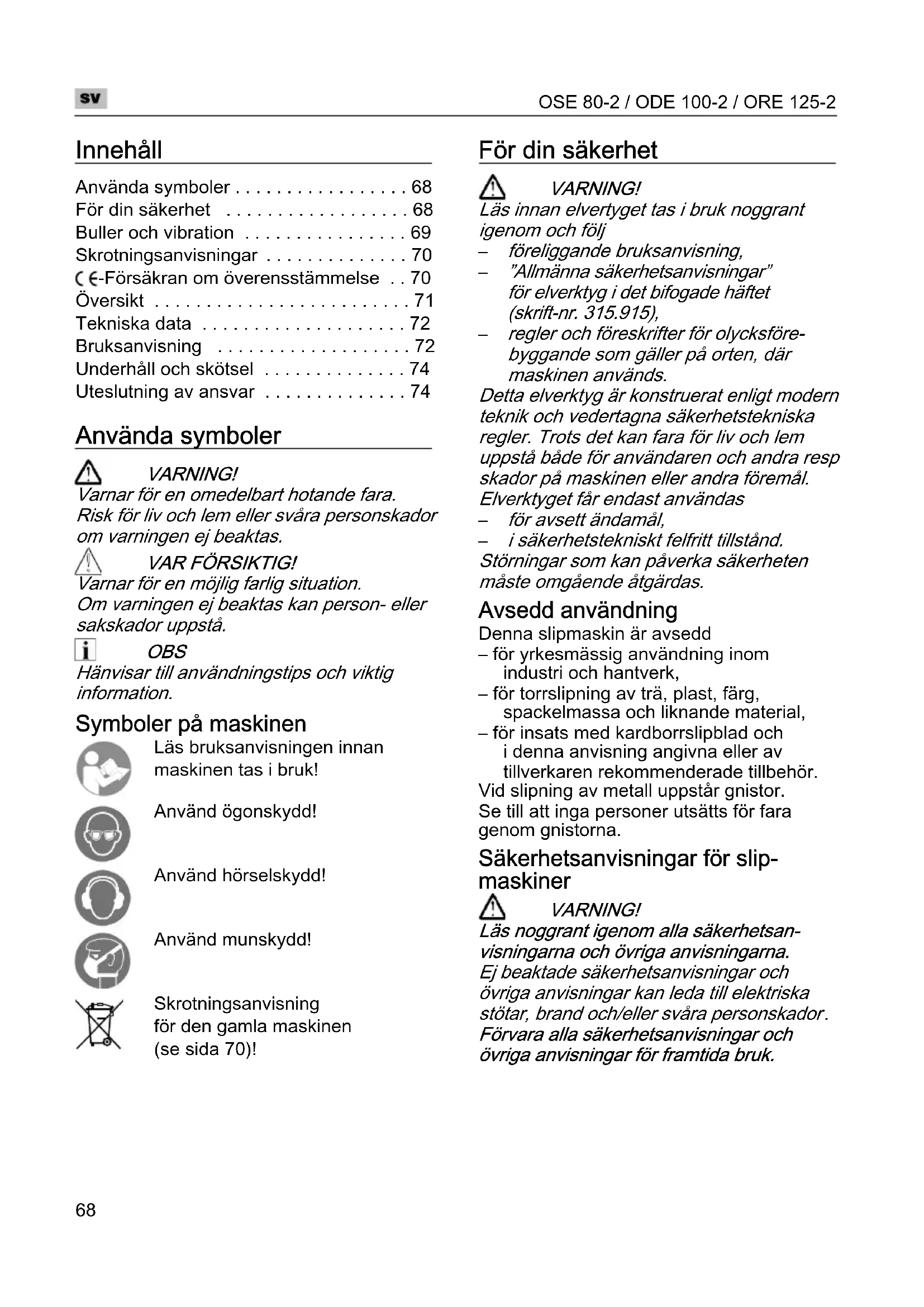

• Innehåll Använda symboler p. 68
• För din säkerhet p. 68
• Buller och vibration p. 69
• Skrotningsanvisningar p. 70
• -Försäkran om överensstämmelse p. 70
• Översikt p. 71
• Tekniska data p. 72
• Bruksanvisning p. 72
• Underhåll och skötsel p. 74
• Uteslutning av ansvar Använda symboler VARNING! Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas. VAR FÖRSIKTIG! Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå. OBS Hänvisar till användningstips och viktig information. Symboler på maskinen Läs bruksanvisningen innan maskinen tas i bruk! Använd ögonskydd! Använd hörselskydd! Använd munskydd! Skrotningsanvisning för den gamla maskinen (se sida 70)! För din säkerhet VARNING! Läs innan elvertyget tas i bruk noggrant igenom och följ p. 74

föreliggande bruksanvisning,

”Allmänna säkerhetsanvisningar” för elverktyg i det bifogade häftet (skrift-nr. 315.915),

regler och föreskrifter för olycksföre- byggande som gäller på orten, där maskinen används. Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå både för användaren och andra resp skador på maskinen eller andra föremål. Elverktyget får endast användas

i säkerhetstekniskt felfritt tillstånd. Störningar som kan påverka säkerheten måste omgående åtgärdas. Avsedd användning Denna slipmaskin är avsedd – för yrkesmässig användning inom industri och hantverk, – för torrslipning av trä, plast, färg, spackelmassa och liknande material, – för insats med kardborrslipblad och i denna anvisning angivna eller av tillverkaren rekommenderade tillbehör. Vid slipning av metall uppstår gnistor. Se till att inga personer utsätts för fara genom gnistorna. Säkerhetsanvisningar för slip- maskiner VARNING! Läs noggrant igenom alla säkerhetsan- visningarna och övriga anvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra personskador

Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.OSE 80-2 / ODE 100-2 / ORE 125-2

OBS Brandfara! Undvik överhettning av slipmaterial och slipmaskin. Töm alltid dammpåsen före arbets- pauser. Slipdamm i dammpåsen, mikro- filtret, papperspåsen (eller i dammsuga- rens filterpåse resp filter) kan under vissa villkor självtända, som t.ex. vid gnistbild- ning vid slipning av metall. Faran är särskilt stor när slipdammet är blandat med lack-, polyuretanrester eller andra kemiska ämnen och slipmaterialet är varmt efter längre tids bearbetning. Använd inte elverktyget med skadad kabel. Vidrör ej den skadade kabeln och dra ut nätkontakten om kabeln skadades under arbetet. Defekta kablar höjer risken för elektriska stötar. Använd elverktyget endast för torrslip- ning. Risken för elektriska stötar stiger om vatten tränger in i ett elverktyg. Damm från material som blyhaltiga färger, vissa träsorter, mineraler och metaller kan vara farliga för användaren och andra personer i närheten. Inandning eller beröring av dessa damm kan leda till sjukdomar i andningsvägarna och/eller allergiska reaktioner. – Se till att arbetsplatsen är välventilerad! – Använd om möjligt extern dammutsug- ning. – Användning av en andningsskydds- mask med filterklass P2 rekommen- deras. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt med spännverktyg eller skruvstäd hålls säkrare än med handen. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna eller explo- dera.

Material som frisläpper hälsovådliga ämnen (t.ex. asbest) får ej bearbetas.

Slipa eller kapa aldrig lättmetaller som innehåller mer än 80% magnesium. Brandfara!

Kontrollera före användning att slipverk- tygen är riktigt monterade och fästa. Koppla till maskinen under 30 sekunder utan belastning!

Avbryt genast provkörningen vid avse- värda vibrationer eller om andra skador fastställs. Kontrollera maskinen för att fastställa orsaken.

Koppla alltid från elverktyget och vänta tills det stannar innan du lägger det ifrån dig.

Spänn aldrig fast elverktyget i ett skruv- städ.

För alltid nätkabeln bakåt från elverktyget. Ytterligare säkerhetsanvisningar

Använd endast för utomhus godkända förlängningskablar.

Använd endast självhäftande skyltar för att markera maskinen. Borra ej hål i huset.

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra. Buller och vibration Buller- och svängningsvärdena har upp- mätts enligt EN 60745. Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden: Sammanlagt svängningsvärde: VARNING! De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena. Ljudtryck

Osäkerhet K = 3 dB Emissionsvärde a

OBS Den i denna bruksanvisning angivna sväng- ningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelast- ningen över hela livslängden. För en exakt bestämning av svängnings belastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden. Bestäm ytterligare säkerhetsåtgärder för användarens skydd mot svängningars effekt som till exempel: Underhåll av elverktyg och insatsverktyg, att händerna hålls varma och organisering av arbetsförloppen. VAR FÖRSIKTIG! Använd hörselskydd när ljudtrycket överskrider 85 dB(A). Skrotningsanvisningar VARNING! Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln. Endast för EU-stater Kasta ej elverktyg i hushålls- soporna! Enligt det europeiska direktivet 2012/19/EG om avfall av gamla elektriska och elektro- niska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning. OBS Fråga fackhandlaren rörande avfalls- hanteringsmöjligheterna! -Försäkran om överens- stämmelse Vi förklarar under vårt ensamma ansvar, att den under ”Tekniska data” beskrivna produkten motsvarar följande standarder eller normativa dokument. EN 60745 enligt bestämmelser i direk- tiven 2004/108/EG (t.o.m. 19.04.2016), 2014/30/EU (fr.o.m. 20.04.2016), 2006/42/EG, 2011/65/EG. Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Översikt 1 Strömställare för till- och frånslagning 2 Isolerade greppytor 3 Nätkabel 4,0 m med nätkontakt 4 Ställratt för reglering av svängningstalet. 5 Utsugningsstuts 6 Typskylt (ej synlig) 7Slipplatta a) fyrkantig (OSE 80-2) b) runt (ORE 125-2) c) trekantig (ODE 100-2) 8 Mikrofilterbox a) Hus b) Filterinsats med lockOSE 80-2 / ODE 100-2 / ORE 125-2

Tekniska data Bruksanvisning VARNING! Dra ut nätkontakten före alla arbeten på elverktyget. Före idrifttagning Packa upp elverktyget och kontrollera att leveransen är fullständig och om transportskador uppstått. Montering/byte av slipblad Slipplattan är försedd med kardborrfäste och är därför uteslutande avsedd för användning av kardborrslipblad. Dra ut nätkontakten. Dra av det förbrukade slipbladet (1.). Avlägsna grova föroreningar från slip- plattan vid behov. Lägg på det nya slipbladet (2.). Se till att hålen i slipbladet överensstäm- mer med hålen i slipplattan. Tryck lätt på slipbladet för att fästa det med kardborrfäste på slipplattan. Dammutsugning Använd elverktyget uteslutande med dammutsugning. Därigenom förhindras hög dammbelastning i arbetsluften och större föroreningar på arbetsplatsen. Slipdammet sugs upp direkt vid avverk- ningen genom utsugningskanalerna i slip- plattan. Elverktyget kan användas med den integrerade egna dammutsugningen eller med en ansluten utsugningsanläggningen.

OSE 80-2 ODE 100–2 ORE 125-2

Maskintyp Excenterslip Spänning V/Hz 230/50 Upptagen effekt W 200 Svängkretsens diameter mm 2 Tomgångsvarvtal min

8000–13000 Svängningstal vid tomgång min

Egen dammutsugning med mikrofilterbox Skjut mikrofilterboxen till stoppet på utsugningsstutsen. För att säkerställa optimal dammutsugning måste mikrofilterboxen tömmas i god tid! Rengör filterelementet regelbundet. Dra av mikrofilterboxen från utsugnings- stutsen med roterande rörelser. Ta av locket (snabbkoppling) och dra ut den med filterelementet. För att tömma filterelementet slå den lätt mot ett hårt underlag. Rengör lamellerna med en mjuk borste. Töm mikrofilterboxens hus. Montera mikrofilterboxen igen. Extern dammutsugning med utsugningsanläggning Anslut utsugningsslangen på utsugnings- stutsen. Beakta utsugningsanläggningens bruks- anvisning! Kontrollera anslutningen! Använd passande adapter vid behov. OBS Dammsugens sugeffekt måste ställas in motsvarande låg, så att maskinen inte suger sig fast på arbetsstyckets yta. Svängningstalsreglering Med hjälp av ställratten kan svängningstalet varieras steglöst från 1 (låg) till 6 (hög) även under drift. Därigenom kan sliphastigheten anpassas optimalt till respektive material och arbets- villkoren. Till- och frånkoppling Tillkoppling (1.): Tryck på strömställaren vid I. Frånkoppling (2.): Tryck på strömställaren vid 0. VAR FÖRSIKTIG! Efter strömavbrott startar den tillkopplade maskinen igen.OSE 80-2 / ODE 100-2 / ORE 125-2

Arbetsanvisningar VARNING! Håll maskinen endast i de isolerade greppsytorna! VAR FÖRSIKTIG! Slipverktyget fortsätter rotera en kort stund efter det att maskinen kopplats från. Koppla till slipmaskinen och sätt den med hela slipbladet på ytan som ska bearbetas. Rör den jämnt på arbetsstycket med svagt tryck. Avgörande för slipningens resultat är val av rätt slipblad, valt svängningstal och tryck. Byt slipblad i god tid. För högt tryck på slipmaskinen leder inte till högre slipeffekt utan till större slitage på elverktyget och slipmedlet. Ytterligare information om tillverkarens produkterna på www.flex-tools.com

Underhåll och skötsel VARNING! Dra ut nätkontakten före alla arbeten på elverktyget. Rengöring Rengör maskin och luftöppningar regelbundet. Blås regelbundet igenom husets insida med motor med torr tryckluft genom ventilationsspringorna. Hus OBS Lossa inte skruvarna på huset. I annat fall upphör tillverkarens garanti- förpliktelser att gälla. Reparation Reparation får endast utföras av en kundt- jänstverkstad som är auktoriserad av till- verkaren. Reservdelar och tillbehör För slipblad för olika användningsområden och ytterligare tillbehör – se tillverkarens katalog. Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com Uteslutning av ansvar Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas. Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i för- bindelse med andra tillverkares produkter.OSE 80-2 / ODE 100-2 / ORE 125-2
