OSE 802 - šlifuoklis Flex - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA OSE 802 Flex

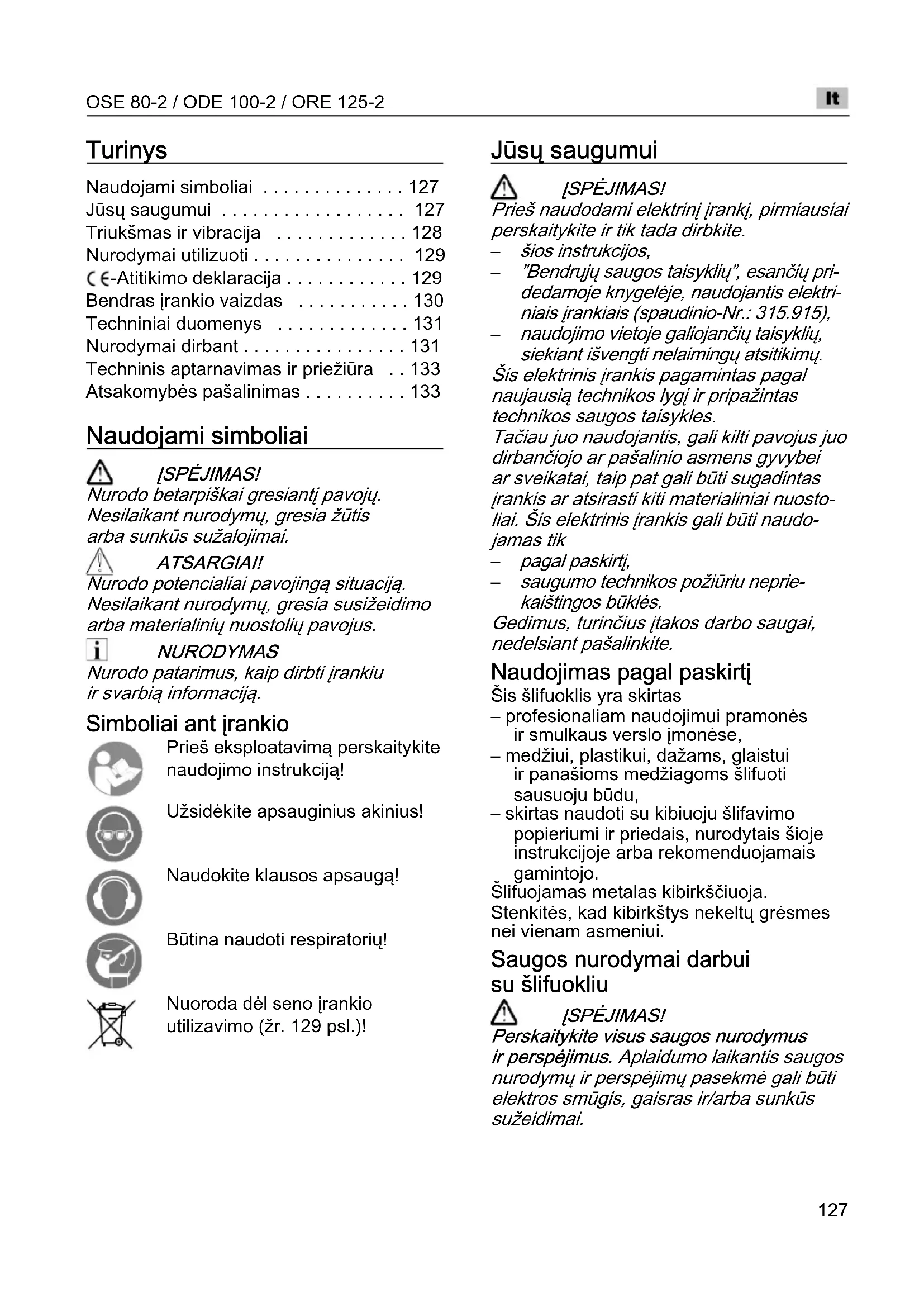

• Turinys Naudojami simboliai p. 127
• Jūsų saugumui p. 127
• Triukšmas ir vibracija p. 128
• Nurodymai utilizuoti p. 129
• -Atitikimo deklaracija p. 129
• Bendras įrankio vaizdas p. 130
• Techniniai duomenys p. 131
• Nurodymai dirbant p. 131
• Techninis aptarnavimas ir priežiūra p. 133
• Atsakomybės pašalinimas Naudojami simboliai ĮSPĖJIMAS! Nurodo betarpiškai gresiantį pavojų. Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai. ATSARGIAI! Nurodo potencialiai pavojingą situaciją. Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus. NURODYMAS Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją. Simboliai ant įrankio Prieš eksploatavimą perskaitykite naudojimo instrukciją! Užsidėkite apsauginius akinius! Naudokite klausos apsaugą! Būtina naudoti respiratorių! Nuoroda dėl seno įrankio utilizavimo (žr. 129 psl.)! Jūsų saugumui ĮSPĖJIMAS! Prieš naudodami elektrinį įrankį, pirmiausiai perskaitykite ir tik tada dirbkite. p. 133

”Bendrųjų saugos taisyklių”, esančių pri- dedamoje knygelėje, naudojantis elektri- niais įrankiais (spaudinio-Nr.: 315.915),

naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuosto- liai. Šis elektrinis įrankis gali būti naudo- jamas tik

saugumo technikos požiūriu neprie- kaištingos būklės. Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite. Naudojimas pagal paskirtį Šis šlifuoklis yra skirtas – profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse, – medžiui, plastikui, dažams, glaistui ir panašioms medžiagoms šlifuoti sausuoju būdu, – skirtas naudoti su kibiuoju šlifavimo popieriumi ir priedais, nurodytais šioje instrukcijoje arba rekomenduojamais gamintojo. Šlifuojamas metalas kibirkščiuoja. Stenkitės, kad kibirkštys nekeltų grėsmes nei vienam asmeniui. Saugos nurodymai darbui su šlifuokliu ĮSPĖJIMAS! Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai.OSE 80-2 / ODE 100-2 / ORE 125-2

Visus saugos nurodymus ir perspėjimus saugokite ateičiai. Dėmesio – gaisro pavojus! Venkite, kad neperkaistų šlifuojamoji medžiaga ir šlifuoklis. Prieš darbines pertraukėles visada ištuštinkite dulkių surinkimo maišelį. Esant nepalankioms sąlygoms, pvz., kibirkščiavimas šlifuojant metalą, šlifavimo metu susidariusios dulkės gali pačios užsidegti dulkių surinkimo maišelyje, smulkiųjų dalelių filtre, popieriniame maišelyje (arba filtro maišelyje, arba dulkių siurblio filtre). Ypatingas pavojus gresia, jei šlifavimo metu susidariusios dulkės susimaišo su lako, poliuretano likučiais arba kitomis cheminėmis medžiagomis, ir šlifuojamas paviršius yra karštas po ilgo apdirbimo. Nenaudokite elektrinio įrankio su pažeistu kabeliu. Nelieskite pažeisto kabelio ir ištraukite tinklo kištuką, jei kabelis pažeidžiamas darbo metu. Pažeistas kabelis padidina elektros smūgio pavojų. Elektriniu įrankiu šlifuokite tik sausuoju būdu. Prasiskverbęs į elektros įrankį vanduo padidina elektros smūgio riziką. Iš medžiagų, pvz., švino turinčių dažų, kai kurių medienos rūšių, mineralų ir metalo, išsiskyrusios dulkės gali kelti grėsmę dirbančiajam arba netoli jo esantiems asmenims. Šių dulkių įkvėpimas arba kontaktas su jomis gali sukelti kvėpavimo takų susirgimus ir/arba alergines reakcijas. – Pasirūpinkite geru darbo vietos vėdinimu! – Jei galima, naudokite išorinį dulkių nusiurbimo įrenginį. – Rekomenduojama naudoti dujokaukę su P2 klasės filtru. Įtvirtinkite gaminį. Spaustuvuose arba veržiamajame įtaise įtvirtintas gaminys yra laikomas tvirčiau nei ranka. Darbo vietą laikykite švarią. Medžiagų mišiniai yra ypač pavojingi. Lengvos metalo pjuvenos gali degti arba sprogti.

Neapdorokite medžiagų, kurios gali skleisti kenksmingas sveikatai medžiagas (pvz., asbesto).

Niekuomet nepjaukite ir nešlifuokite lydinių, kuriuose magnio yra daugiau, negu 80%. Gaisro pavojus!

Prieš naudojimą patikrinkite, ar šlifavimo įrankiai tinkamai sumontuoti ir įtvirtinti. Įrankį bandymui įjunkite 30-čiai sekundžių tuščiąja veika.

Bandymą tuoj pat nutraukite, jei įrankis labai vibruoja arba pastebėti kiti nesklan- dumai. Patikrinkite įrankį ir nustatykite priežastį.

Prieš padėdami elektrinį įrankį, jį išjunkite ir leiskite sustoti.

Elektrinio įrankio neveržkite darbastalyje.

Tinklo kabelį visuomet nuveskite atgal nuo elektrinio įrankio. Kiti saugos nurodymai

Prietaiso žymėjimui naudokite tik lipnius skydelius. Neleistina gręžti kiaurymių korpuse.

Tinklo įtampa turi atitikti įtampą, nurodytą įrankio skydelyje. Triukšmas ir vibracija Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745. A-redukuoto įrankio triukšmo lygio tipinė vertė: Suminis vibracijų lygis: Triukšmo slėgis

Paklaida K = 3 dB Bendru atveju skleidžiamas dydis a

ĮSPĖJIMAS! Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi. NURODYMAS Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti. Norint tiksliai įvertinti vibracijos apkrovą, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibraci- jos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organiza- vimas. ATSARGIAI! Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga. Nurodymai utilizuoti ĮSPĖJIMAS! Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti. Tik ES šalyse Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius! Pagal Europos Sąjungos direktyvą Nr. 2012/19/EB dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai. NURODYMAS Informaciją apie utilizavimo galimybes gausite iš pardavėjo! -Atitikimo deklaracija Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus: EN 60745 pagal direktyvų 2004/108/EB (iki 19.04.2016), 2014/30/ES (nuo 20.04.2016), 2006/42/EB, 2011/65/EB apibrėžtis. Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Bendras įrankio vaizdas 1 Jungiklis Įrankį įjungti ir išjungti 2 Izoliuoti suėmimo paviršiai 3 Tinklo kabelis, 4 m ilgio, su šakute 4 Reguliavimo ratukas virpesių skaičiui reguliuoti. 5 Nusiurbimo atvamzdis 6 Skydelis (nematoma) 7 Šlifavimo plokštė a) stačiakampis (OSE 80-2) b) apvalus (ORE 125-2) c) trikampis (ODE 100-2) 8 Mikrofiltro dėžutė a) Korpusas b) Filtro įdėklas su dangčiuOSE 80-2 / ODE 100-2 / ORE 125-2

Techniniai duomenys Nurodymai dirbant ĮSPĖJIMAS! Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės. Prieš pirmą naudojimą Išpakuokite elektrinį įrankį ir patikrinkite, ar patiektas komplektas yra visos sudė- ties ir ar neatsirado pažeidimų transpor- tuojant. Šlifavimo popieriaus uždėjimas ir keitimas Šlifavimo plokštė yra su kibiu paviršiumi, todėl ji numatyta tik naudojimui su kibiuoju šlifavimo popieriumi. Ištraukite kištuką iš tinklo lizdo. Nutraukite sudilusį šlifavimo popierių (1.). Jei reikia, nuo šlifavimo plokštės nuvalykite stambius nešvarumus. Uždėkite naują šlifavimo popierių (2.). Šlifavimo popieriaus skylutės turi sutapti su šlifavimo plokštės skylutėmis. Pritvirtinkite šlifavimo popierių, nestipriai prispausdami prie šlifavimo disko ir taip jį prikabindami. Dulkių išsiurbimas Elektrinį prietaisą naudokite tik su nusiur- bimo sistema. Ji neleidžia susidaryti dulkių apkrovai darbiniame ore ir susikaupti dideliam kiekiui nešvarumų darbo vietoje. Šlifavimo dulkės siurbiamos tiesiogiai darbo vietoje šlifavimo plokštėje esančiais siurbimo kanalais. Elektrinį įrankį galima naudoti su integruotu savuoju nusiurbimu arba su prijungtu nusiurbimo įtaisu.

OSE 80-2 ODE 100–2 ORE 125-2

Įrankio tipas Ekscentrinis šlifuoklis Įtampa V/Hz 230/50 Imama galia W 200 Vibracijos amplitudė mm 2 Tuščios veikos sukimosi greitis min

8000–13000 Virpesių skaičius tuščiąja eiga min

16000–26000 Šlifavimo plokštės forma stačiakamp trikamp apvali Šlifavimo plokštės dydis mm 80x130 100x145 Ø 125 Masė (be kabelio) kg 1,25 1,20 1,20 Saugos klasė II /OSE 80-2 / ODE 100-2 / ORE 125-2

Savasis nusiurbimas su mikrofiltro dėžute Iki galo užstumkite mikrofiltro dėžutę ant nusiurbimo atvamzdžio. Kad būtų užtikrintas optimalus dulkių nusiur- bimas, mikrofiltro dėžutę reikia laiku ištuštinti! Reguliariai valykite filtravimo elementą. Sukamaisiais judesiais nutraukite mikro- filtro dėžutę nuo nusiurbimo atvamzdžio. Nuimkite dangtį (kaištinė užsklanda) ir ištraukite filtravimo elementą. Išpurtykite filtravimo elementą, stuksen- dami į kietą paviršių. Plokšteles nuvalykite minkštu šepečiu. Ištuštinkite mikrofiltro dėžutės korpusą. Vėl sumontuokite mikrofiltro dėžutę. Nusiurbimas iš šalies nusiurbimo įtaisu Nusiurbimo žarną prijunkite prie jungiamojo atvamzdžio. Laikykitės nurodymų, esan-čių nusiurbimo įtaiso instrukcijoje! Patikrinkite tvirtinimą! Reikalui esant naudokite atitinkamą adapterį. NURODYMAS Siekdami, kad prietaisas neprisisiurbtų prie gaminio, nustatykite atitinkamai mažesnį siurblio siurbimo stiprumą. Virpesių skaičiaus reguliavimas Reguliavimo ratuku galima tolygiai keisti virpesių skaičių nuo 1 (mažo) iki 6 (didelio), taip pat ir dirbant. Reguliuojant virpesių skaičių, šlifavimo greitį galima optimaliai parinkti kiekvienai darbinei medžiagai ir darbo sąlygoms. Įjungimas ir išjungimas Prietaiso įjungimas (1.): Paspauskite mygtuko kraštą su simboliu I. Prietaiso išjungimas (2.): Paspauskite mygtuko kraštą su simboliu 0. ATSARGIAI! Jei tinklo įtampa trumpam dingsta, jai vėl atsiradus, įrankis vėl pradeda veikti.OSE 80-2 / ODE 100-2 / ORE 125-2

Patarimai dirbant ĮSPĖJIMAS! Imkite elektrinį įrankį tik už izoliuotų paviršių. ATSARGIAI! Po išjungimo diskas dar kurį laiką sukasi. Įjunkite šlifuoklį ir visu šlifavimo popie- riumi uždėkite ant apdorojamo pavir- šiaus. Nestipriai spausdami tolygiai vedžiokite ruošiniu. Šlifavimo rezultatą iš esmės apsprendžia tinkamo šlifavimo popieriaus pasirinki- mas, pasirinktas virpesių skaičius ir prispaudimo slėgis. Laiku pakeiskite šlifavimo popierių nauju. Per daug padidinus prispaudimo slėgį, šlifavimo našumas nepadidėja, tik greičiau susidėvi elektrinis įrankis ir šlifavimo medžiaga. Daugiau informacijos apie gamintojo produkciją rasite internete adresu: www.flex-tools.com

Techninis aptarnavimas ir priežiūra ĮSPĖJIMAS! Prieš bet kokius elektrinio įrankio aptarna- vimo darbus ištraukite tinklo kabelio šakutę iš rozetės. Valymas Reguliariai valykite įrankį ir ventiliacinius plyšius. Sausu suslėgtuoju oru reguliariai prapūs- kite korpuso vidinę erdvę su variklių pro ventiliacinius plyšius. Korpusas NURODYMAS Neatpalaiduokite korpuse esančių varžtų. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios. Remontas Remontuoti atiduokite tik į gamintojo įgaliotas dirbtuves. Atsarginės dalys, priedai ir reikmenys Įvairiam naudojimui skirtų šlifavimo popie- riaus rūšių bei kitų priedų ieškokite gamintojo kataloge. Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com Atsakomybės pašalinimas Gamintojas ir jo atstovai neatsako už nuosto- lius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netin- kamas įrankio naudojimas. Gamintojas ir jo atstovai neatsako už nuosto- lius, jeigu buvo naudojamasi ne pagal paskirtį arba kartu su kitų gamintojų produktais.OSE 80-2 / ODE 100-2 / ORE 125-2
