HASZNÁLATI ÚTMUTATÓ OSE 802 Flex

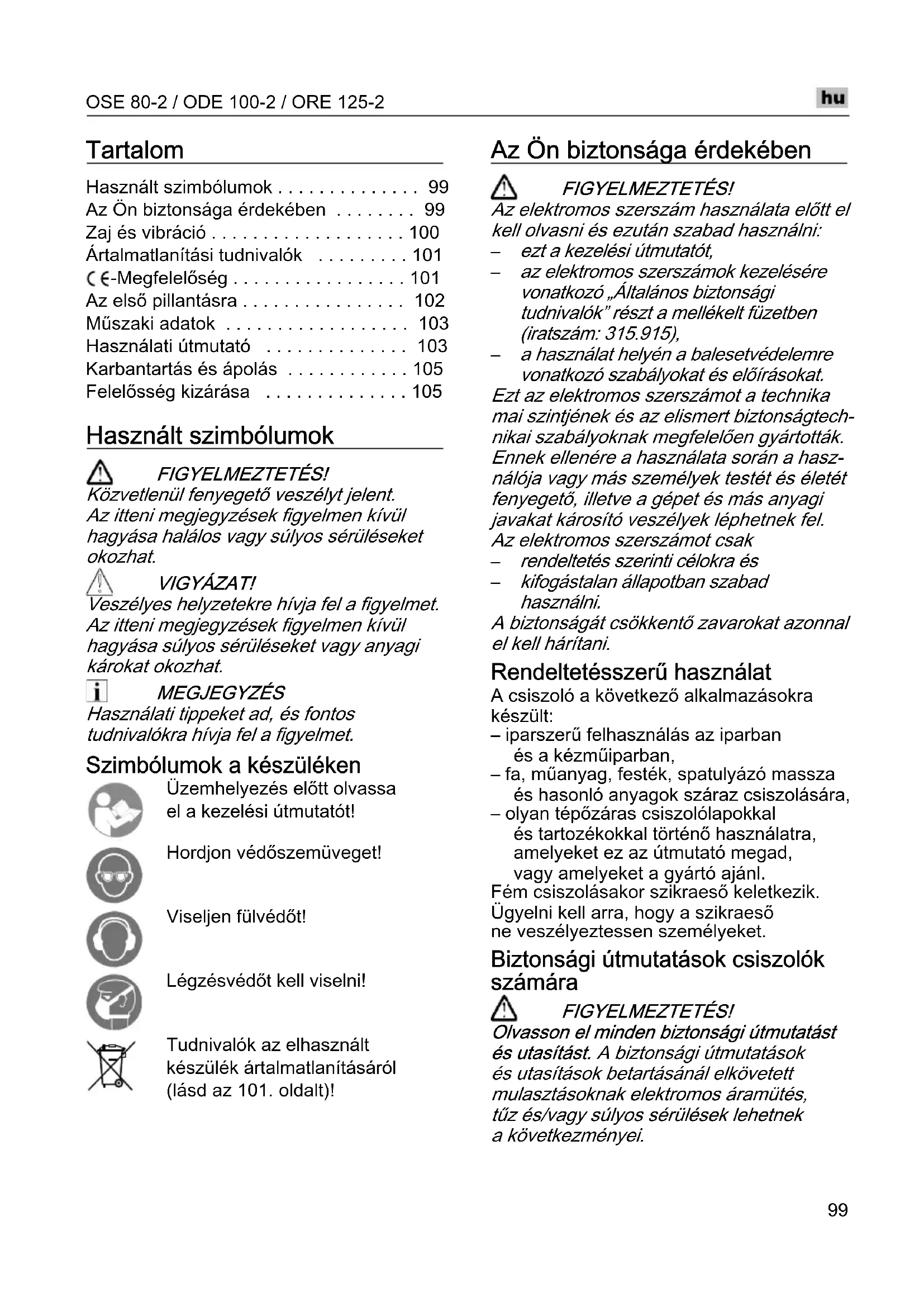

• Tartalom Használt szimbólumok p. 99
• Az Ön biztonsága érdekében p. 99
• Zaj és vibráció p. 100
• Ártalmatlanítási tudnivalók p. 101
• -Megfelelőség p. 101
• Az első pillantásra p. 102
• Műszaki adatok p. 103
• Használati útmutató p. 103
• Karbantartás és ápolás p. 105
• Felelősség kizárása Használt szimbólumok FIGYELMEZTETÉS! Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat. VIGYÁZAT! Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat. MEGJEGYZÉS Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet. Szimbólumok a készüléken Üzemhelyezés előtt olvassa el a kezelési útmutatót! Hordjon védőszemüveget! Viseljen fülvédőt! Légzésvédőt kell viselni! Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd az 101. oldalt)! Az Ön biztonsága érdekében FIGYELMEZTETÉS! Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni: p. 105

ezt a kezelési útmutatót,

az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),

a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat. Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtech- nikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a hasz- nálója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. Az elektromos szerszámot csak

rendeltetés szerinti célokra és

kifogástalan állapotban szabad használni. A biztonságát csökkentő zavarokat azonnal el kell hárítani. Rendeltetésszerű használat A csiszoló a következő alkalmazásokra készült: – iparszerű felhasználás az iparban és a kézműiparban, – fa, műanyag, festék, spatulyázó massza és hasonló anyagok száraz csiszolására, – olyan tépőzáras csiszolólapokkal és tartozékokkal történő használatra, amelyeket ez az útmutató megad, vagy amelyeket a gyártó ajánl. Fém csiszolásakor szikraeső keletkezik. Ügyelni kell arra, hogy a szikraeső ne veszélyeztessen személyeket. Biztonsági útmutatások csiszolók számára FIGYELMEZTETÉS! Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei.OSE 80-2 / ODE 100-2 / ORE 125-2

Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából. Figyelem, tűzveszély! Kerülje a csiszolt anyag és a csiszoló túlmelegedését. Munkaszünetekben mindig ürítse ki a porgyűjtőt. A porzsákban, a mikroszű- rőben, a papírzsákban (vagy a porszívó szűrőzsákjában, ill. szűrőjében) össze- gyűlt csiszolópor kedvezőtlen körülmé- nyek között, pl. szikravetés fémek csiszo- lásakor, magától meggyulladhat. Különös veszély áll fenn abban az eset- ben, ha a csiszolópor lakk- vagy poliuretán-maradványokkal, illetve más vegyi anyagokkal keveredik, és a csiszolt anyag felforrósodott a hosszú megmun- kálás után. Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábel- hez, és húzza ki a hálózati csatlakozó- dugaszt, ha a kábel munka közben megsérül. A sérült kábel megnöveli az elektromos áramütés kockázatát. Az elektromos eszközt csak száraz csiszolásra használja. Az elektromos készülékbe jutó víz növeli az áramütés kockázatát. Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek keletkező porai veszélyt jelenthetnek a kezelősze- mélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedéseket, és/vagy allergiás reakciókat eredményezhet. – Gondoskodjon a munkahely jó szellő- zéséről! – Amennyiben lehetséges, használjon külső porelszívást. – P2 osztályú légzésvédő maszk használata javasolt. Biztosítsa a munkadarabot. A befogó szerkezetekkel vagy satuval rögzített munkadarab biztosabban tartható, mint az Ön kezével. Tartsa tisztán a munkaterületet. Az anyagkeverékek különösen veszélye- sek. A könnyűfémpor meggyulladhat vagy felrobbanhat.

Ne csiszoljon olyan anyagokat, amelyek- nél egészségre veszélyes anyagok szabadulnak fel (pl. azbeszt).

Sohasem szabad olyan könnyűfémeket csiszolni vagy vágni, amelyek magné- ziumtartalma meghaladja a 80%-ot. Tűzveszély!

Használat előtt meg kell vizsgálni a csiszo- lószerszámok helyes felszerelését és rögzítését. A készüléket terhelés nélkül 30 másodpercre be kapcsolni!

A próbamenetet azonnal meg kell szakítani, ha jelentős rezgések lépnek fel, vagy egyéb károk állapíthatók meg. A gépet felülvizsgálni, és a hiba okát kideríteni.

A lerakás előtt az elektromos szerszámot ki kell kapcsolni, és le kell állítani.

Az elektromos szerszámot nem szabad satuba befogni.

A hálózati kábelt mindig az elektromos szerszám mögött vezesse el. További biztonsági útmutatások

Csak kültéri használatra engedélyezett hosszabbító kábelt használjon.

Ha a készüléket jelölésekkel látja el, csak ragasztós címkéket használjon! Ne fúrjon lyukakat az elektromos szerszám házába!

A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie. Zaj és vibráció A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg. A készülék A értékelésű zajszintjének nagysága tipikusan: Hang- nyomás

[dB(A)] Hangteljesít- mény

Rezgési összérték: FIGYELMEZTETÉS! A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek. MEGJEGYZÉS A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint- érték az elektromos szerszám legfőbb alkal- mazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedé- seket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével. VIGYÁZAT! 85 dB(A) hangnyomás fölött hallásvédőt kell hordani. Ártalmatlanítási tudnivalók FIGYELMEZTETÉS! A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni. Csak az EU tagországai számára Sohase dobja az elektromos szer- számokat a háztartási hulladék közé! Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EK európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szers- zámokat elkülönítve kell gyűjteni, és gondos- kodni kell a környezetkímélő módon történő újrahasznosításukról. MEGJEGYZÉS Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél! -Megfelelőség Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak: EN 60745, a 2004/108/EK (2016. 04. 19-ig), 2014/30/EU (2016. 04. 20-tõl), a 2006/42/EK, a 2011/65/EK irányelvek rendelkezései szerint. A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Emissziós érték a

Az első pillantásra 1 Állítókerék a rezgésszám szabályozásához 2 Szigetelt markolatfelületek 3 4,0 méteres hálózati kábel hálózati dugasszal 4 Kapcsoló a be- és a kikapcsoláshoz. 5 Elszívó csonk 6 Típustábla (nem látható) 7 Csiszolótányér a) téglalap alakú (OSE 80-2) b) kerek (ORE 125-2) c) háromszög alakú (ODE 100-2) 8 Mikrofilter box a) Burkolat b) Szűrőbetét fedéllelOSE 80-2 / ODE 100-2 / ORE 125-2

Műszaki adatok Használati útmutató FIGYELMEZTETÉS! Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót. Üzembe helyezés előtt Csomagolja ki az elektromos szerszá- mot, és ellenőrizze a szállítmányt a teljességére és az esetleges szállítási károkra nézve. Csiszolólap felhelyezése/cseréje A csiszolótányér tépőzáras rögzítéssel rendelkezik, és ezért kizárólag tépőzáras csiszolópapír használatára van kialakítva. Húzza ki a hálózati dugaszt. Húzza le az elhasználódott csiszoló- lapot (1.). Ha szükséges, távolítsa el a csiszoló- tányérról a durva szennyeződéseket. Helyezze fel az új csiszolólapot (2.). A csiszolólapon lévő lyukat a csiszoló- tányéron lévő lyukakkal egyezően helyezze el. Rögzítse a csiszolópapírt a csiszoló- tányérra enyhe nyomást gyakorolva a tépőzár segítségével. Porelszívás Az elektromos szerszámot kizárólag elszí- vással használja. Ezáltal megakadályozható a levegőben a magas porterhelés és a nagyobb szennyeződés a munkahelyen. A csiszoláskor keletkezett por elszívása közvetlenül a csiszolás helyén, a csiszo- lótányérban kialakított elszívó csatornákon keresztül történik. Ez elektromos szerszámot az integrált saját elszívással vagy egy csatlakoztatott elszívóberendezésel lehet használni.

OSE 80-2 ODE 100–2 ORE 125-2

Készülék típusa Excentercsiszoló Feszültség V/Hz 230/50 Teljesítményfelvétel W 200 Rezgési kör átmérő mm 2 Üresjárati fordulatszám min

8000–13000 Üresjárati rezgésszám min

16000–26000 A csiszolótányér alakja téglalap alakú háromszög alakú kerek alakú A csiszolótányér mérete mm 80x130 100x145 Ø 125 Súly (kábel nélkül) kg 1,25 1,20 1,20 Védelmi osztály II /OSE 80-2 / ODE 100-2 / ORE 125-2

Saját elszívás mikrofilter boxszal A mikrofilter boxot tolja ütközésig az elszívó csonkra. Az optimális porelszívás biztosítása érdeké- ben a mikrofilter boxot idejében ki kell üríteni! A szűrőelemet rendszeresen meg kell tisztítani. A mikrofilter boxot forgatva húzza le az elszívó csonkról. Vegye le a fedelet (bajonettzár), és húzza ki a filterrel együtt. Ütögesse ki a szűrőelemet szilárd felü- leten. A lamellákat tisztítsa meg puha kefével. Ürítse ki a mikrofilter box házát. Szerelje fel újra a mikrofilter boxot. Külső elszívás elszívóberendezésel Csatlakoztassa az elszívó tömlőt a elszívó csonkra. Vegye figyelembe az elszívóberendezés kezelési útmutatóját! Ellenőrizze a rögzítést! Szükség esetén használjon megfelelő adaptert. MEGJEGYZÉS Annak megakadályozására, hogy a készü- lék odaszívódjon a munkadarab felületére, a szívási teljesítményt megfelelően alacsonyra kell állítani az elszívón. A rezgésszám szabályozása Az állítókerékkel a rezgésszám üzemelés közben is fokozat nélkül állítható az 1-es (alacsony) és a 6-os (magas) beállítás között. Így a csiszolási sebesség optimálisan hozzáigazítható a mindenkori szerkezeti anyaghoz és a munkafeltételekhez. Be- és kikapcsolás Kapcsolja be a készüléket (1.): Nyomja meg az I kapcsolót. Kapcsolja ki a gépet (2.): Nyomja meg a 0 kapcsolót.OSE 80-2 / ODE 100-2 / ORE 125-2

VIGYÁZAT! Áramkimaradás után a bekapcsolt készülék újraindul. Munkákra vonatkozó megjegyzések FIGYELMEZTETÉS! Az elektromos szerszámot csak a szigetelt markolatfelületeken szabad megfogni. VIGYÁZAT! A csiszoló a kikapcsolását követően rövid ideig még rezeg. Kapcsolja be a csiszolót és helyezze az egész csiszolólappal együtt a csiszolandó felületre. Mérsékelt nyomással, egyenletesen mozgassa a munkadarabon. A csiszolás eredményét lényegében a megfelelő csoszolólap, a kiválasztott rezgésszám és a nyomóerő határozza meg. Idejében cserélje ki a csiszolólapot. A készülékre gyakorolt nyomás túlzott megnövelése nem vezet nagyobb csiszolási teljesítményhez, hanem az elektromos szerszám és a csiszoló- eszköz erősebb kopását okozza. A gyártómű termékeiről a www.flex- tools.com címen talál további tudnivalókat. Karbantartás és ápolás FIGYELMEZTETÉS! Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót. Tisztítás Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket. A készülék belső terét a motorral együtt fúvassa ki a szellőzőréseken keresztül száraz sűrített levegővel. Ház MEGJEGYZÉS Ne oldja ki a csavarokat a házon. Ennek figyelmen kívül hagyása esetén megszűnnek a gyártó cég garanciális kötelezettségei. Javítások Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet. Pótalkatrészek és tartozékok A különböző alkalmazási területekhez való csiszolópapírok és további tartozékok a gyártó katalógusaiban találhatók. Robbantott rajzok és pótalkatrész- jegyzékek honlapunkon találhatók: www.flex-tools.com Felelősség kizárása A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megsza- kadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott. A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.OSE 80-2 / ODE 100-2 / ORE 125-2
