OSE 802 - Slīpmašīna Flex - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA OSE 802 Flex

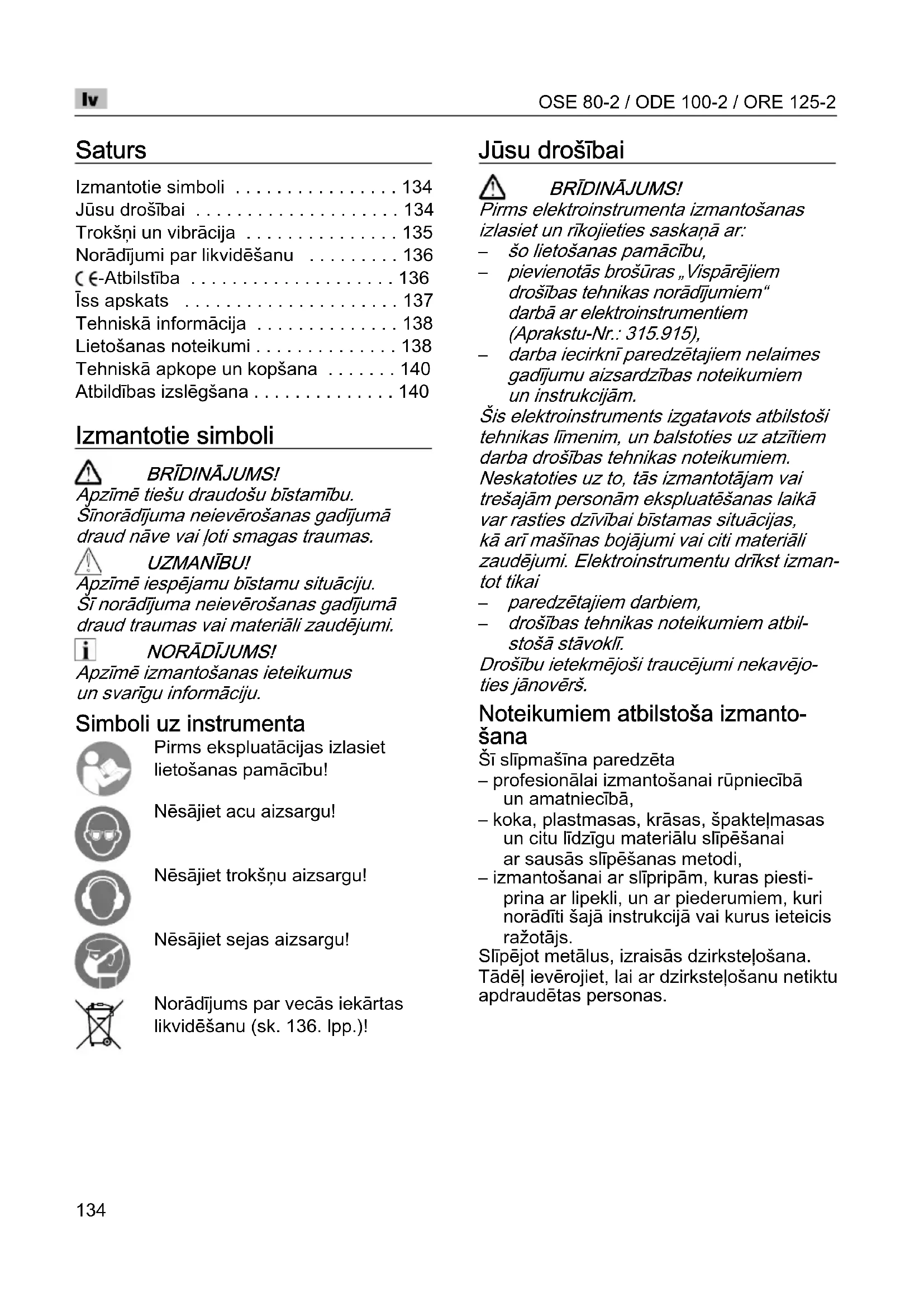

• Saturs Izmantotie simboli p. 134
• Jūsu drošībai p. 134
• Trokšņi un vibrācija p. 135
• Norādījumi par likvidēšanu p. 136
• -Atbilstība p. 136
• Īss apskats p. 137
• Tehniskā informācija p. 138
• Lietošanas noteikumi p. 138
• Tehniskā apkope un kopšana p. 140
• Atbildības izslēgšana Izmantotie simboli BRĪDINĀJUMS! Apzīmē tiešu draudošu bīstamību. Šīnorādījuma neievērošanas gadījumā draud nāve vai ļoti smagas traumas. UZMANĪBU! Apzīmē iespējamu bīstamu situāciju. Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi. NORĀDĪJUMS! Apzīmē izmantošanas ieteikumus un svarīgu informāciju. Simboli uz instrumenta Pirms ekspluatācijas izlasiet lietošanas pamācību! Nēsājiet acu aizsargu! Nēsājiet trokšņu aizsargu! Nēsājiet sejas aizsargu! Norādījums par vecās iekārtas likvidēšanu (sk. 136. lpp.)! Jūsu drošībai BRĪDINĀJUMS! Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar: p. 140

šo lietošanas pamācību,

pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),

darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām. Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izman- tot tikai

paredzētajiem darbiem,

drošības tehnikas noteikumiem atbil- stošā stāvoklī. Drošību ietekmējoši traucējumi nekavējo- ties jānovērš. Noteikumiem atbilstoša izmanto- šana Šī slīpmašīna paredzēta – profesionālai izmantošanai rūpniecībā un amatniecībā, – koka, plastmasas, krāsas, špakteļmasas un citu līdzīgu materiālu slīpēšanai ar sausās slīpēšanas metodi, – izmantošanai ar slīpripām, kuras piesti- prina ar lipekli, un ar piederumiem, kuri norādīti šajā instrukcijā vai kurus ieteicis ražotājs. Slīpējot metālus, izraisās dzirksteļošana. Tādēļ ievērojiet, lai ar dzirksteļošanu netiktu apdraudētas personas.OSE 80-2 / ODE 100-2 / ORE 125-2

Slīpmašīnas drošības tehnikas noteikumi BRĪDINĀJUMS! Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas notei- kumu un norādījumu neievērošanas gadī- jumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei. Uzmanību, degšanas bīstamība! Izvairieties no slīpējamā materiāla un slīpmašīnas pārkarses. Darba pārtraukumos regulāri iztukšojiet putekļu tvertni. Putekļu maisiņa, mikro- filtra, papīra maisiņa (vai putekļu sūcēja filtra jeb filtra maisiņa) slīpēšanas putekļi nelabvēlīgos apstākļos, piem., slīpējot metālus, dzirksteļošanas laikā var izraisīt pašaizdedzi. Īpaša bīstamība pastāv, ja slīpēšanas putekļi sajaucas ar lakas, poliuretāna paliekām vai citām ķīmiskajām vielām un, ja slīpēšanas materiāls ilgā darba laikā ir sakarsis. Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts. Nepieskarieties bojātajam tīkla kabelim, un izvelciet tīkla kontaktdakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeļi paaugstina elektrotraumu iegūšanas risku. Izmantojiet elektroinstrumentu tikai sausajai slīpēšanai. Ūdens iekļūšana elektroiekārtā paaug- stina elektrotraumu izraisīšanas iespēju. No materiāliem izdalījušies putekļi, kā piem., no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām. Ieelpojot vai sakaroties ar šiem putekļiem, var tikt izraisītas elpošanas ceļu slimības un/vai alerģiskas reakcijas. – Nodrošiniet labu darba iecirkņa vēdinā- šanu! – Ja iespējams, izmantojiet eksternu putekļu nosūkšanu. – Tiek ieteikta P2 filtra kategorijas filtrējo- šās aizsargmaskas izmantošana. Nodrošiniet sagatavi. Ar iespīlēšanas ierīcēm vai skrūvspīlēm nostiprinātu sagatavi ir drošāk turēt nekā ar rokām. Uzturiet tīru savu darba vietu. Materiāla maisījumi ir īpaši bīstami. Vieglo metālu putekļi var aizdegties vai izraisīt sprādzienu.

Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu).

Nekad negrieziet un neslīpējiet vieglos metālus, kuru magnija sastāvs ir lielāks par 80%. Ugunsbīstamība!

Pirms ekspluatācijas pārbaudiet slīpē- šanas instrumentu pareizu montāžu un nostiprinājumu. Ieslēdziet ierīci uz 30 sekundēm bez slodzes!

Nekavējoties pārtrauciet izmēģinājuma palaidi lielas vibrācijas vai citu bojājumu konstatēšānas gadījumā. Cēloņa konstatēšanai pārbaudiet mašīnu.

Pirms elektroinstrumenta nolikšanas izslēdziet elektroinstrumentu un ļaujiet veikt izskrējienu.

Elektroinstrumentu nedrīkst iespīlēt skrūvspīlēs.

Tīkla kabelim vienmēr jāatrodas aiz elektroinstrumenta. Citi drošības norādījumi

Izmantojiet tikai tādu pagarinātāju, kurš piemērots lietošanai ārpus telpām.

Ierīces apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus.

Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes. Trokšņi un vibrācija Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745. Ar A novērtētais ierīces trokšņa līmenis parasti sastāda: Skaņas spiediens

Svārstību summārā vērtība: BRĪDINĀJUMS! Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti. NORĀDĪJUMS! Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normēta- jai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā. Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju. UZMANĪBU! Skaņas spiedienam pārsniedzot 85 dB(A), jānēsā skaņas aizsargu. Norādījumi par likvidēšanu BRĪDINĀJUMS! Nodrošiniet nolietoto ierīču nelietojamību, likvidējot to tīkla kabeli. Tikai ES valstīm Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem. Vadoties pēc Eiropas 2012/19/EK direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepiecie-šama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi sau-dzējošai pārstrādei. NORĀDĪJUMS! Informāciju par ierīces likvidēšanas iespē- jām var saņemt specializētajā veikalā. -Atbilstība Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2004/108/EK (līdz 19.04.2016), 2014/30/ES (no 20.04.2016), 2006/42/EK, 2011/65/EK noteikumiem. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Īss apskats 1Slēdzis ieslēgšanai un izslēgšanai 2 Izolētas virsmas 3 4,0 m tīkla kabelis ar tīkla kontaktdakšu 4 Iestatīšanas disks svārstību koeficienta regulēšanai. 5 Nosūcējuzgalis 6 Firmas plāksnīte (nav redzama) 7 Slīpēšanas plāksnes a) taisnstūra (OSE 80-2) b) apaļš (ORE 125-2) c) trīsstūra (ODE 100-2) 8 Mikrofiltra patrona a) Korpuss b) Filtra ieliktnis ar vākuOSE 80-2 / ODE 100-2 / ORE 125-2

Tehniskā informācija Lietošanas noteikumi BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. Pirms ekspluatācijas Izņemiet no iepakojuma elektroinstru- mentu un pārbaudiet piegādes kom- plekta pilnību un transportēšanas bojājumus. Slīpripas uzlikšana/nomainīšana Slīpēšanas plāksnei ir paredzēts stiprinājums ar lipekli, tāpēc tā paredzēta tikai tādu slīpripu izmantošanai, kuras stiprina ar lipekli. Atvienojiet kontaktdakšu. Noņemiet nodilušo slīpripu (1.). Ja nepieciešams, notīriet slīpēšanas plāksni no lieliem piesārņojumiem. Uzlieciet jaunu slīpripu (2.). Slīpripas caurumiem jāsakrīt ar slīpē- šanas plāksnes caurumiem. Viegli piespiežot, piestipriniet slīpripu ar lipekli pie slīpēšanas pamatnes. Putekļu nosūkšana Obligāti izmantojiet elektroinstrumentu ar nosūkšanas sistēmu. Ar to tiek novērsta darba gaisa augstā putekļu slodze un samazināta darbavietas piesārņošana ar netīrumiem. Slīpēšanas putekļi tiek nosūkti tieši no berzes vietas caur slīpēšanas plāksnes nosūcējkanāliem. Elektroinstrumentu var izmantot ar integrētu nosūcēju vai pieslēgtu nosūcējiekārtu.

OSE 80-2 ODE 100–2 ORE 125-2

Ierīces modelis Ekscentra slīpmašīna Spriegums V/Hz 230/50 Patērējamā jauda W 200 Svārstību kontūra diametrs mm 2 Apgriezienu skaits tukšgaitā min

8000–13000 Tukšgaitas svārstību koeficients min

16000–26000 Slīpēšanas plāksnes forma Taisnstūris Trīsstūris Apaļš Slīpēšanas plāksnes izmērs mm 80x130 100x145 Ø 125 Svars (bez kabeļa) kg 1,25 1,20 1,20 Aizsargklase II /OSE 80-2 / ODE 100-2 / ORE 125-2

Nosūkšana ar mikrofiltra patronu Mikrofiltra patronu uzbīdiet uz nosūcē- juzgaļa līdz galam. Lai nodrošinātu optimālu nosūkšanu, laikus iztukšojiet mikrofiltra patronu! Regulāri tīriet filtra elementu. Mikrofiltra patronu noņemiet no nosūcē- juzgaļa ar rotējošām kustībām. Noņemiet vāku (bajonetes savienojums) un izņemiet kopā ar filtra elementu. Filtra elementu izdauziet uz cietas pamatnes. Plāksnītes notīriet ar mīkstu suku. Iztukšojiet mikrofiltra patronas korpusu. Mikrofiltra patronu atkal uzmontējiet. Nosūkšana ar ārējo nosūcējiekārtu Pieslēdziet nosūcējšļūteni pie nosūcējuzgalas. Ievērojiet nosūcējiekārtas lietošanas pamācības noteikumus! Pārbaudiet nostiprinājuma stabilitāti! Ja nepieciešams, izmantojioet piemērotu adapteri. NORĀDĪJUMS! Lai novērstu ierīces piesūkšanos pie saga- taves virsmas, nepieciešama atbilstoši samazinātas sūcēja piesūkšanas jaudas nostādīšana. Svārstību koeficienta regulēšana Ar iestatīšanas diska palīdzību iespējama svārstību skaita bezpakāpeniska variē- šana arī darbības laikā no 1 (zems) līdz 6 (augsts). Ar to iespējama slīpēšanas ātruma optimāla pielāgošana attiecīgajam materiālam un darba apstākļiem. Ieslēgšana un izslēgšana Ierīces ieslēgšana (1.): Nospiediet slēdzi uz I. Ierīces izslēgšana (2.): Nospiediet slēdzi uz 0.OSE 80-2 / ODE 100-2 / ORE 125-2

UZMANĪBU! Pēc strāvas padeves pārtraukuma ieslēgtā ierīce sāk atkal no jauna darboties. Darba norādījumi BRĪDINĀJUMS! Satveriet elektroinstrumentu tikai pie izolētajām roktura vietām. UZMANĪBU! Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties. Ieslēdziet slīpēšanas instrumentu un ar visu slīpripu uzlieciet uz apstrādā- jamās ripas. Ar vienmērīgu spiedienu pārvietojiet pa materiālu. Slīpēšanas rezultāts lielā mērā atkarīgs no pareizās slīpripas, svārstību koefi- cienta un piespiešanas spiediena izvēles. Nomainiet slīpripas savlaicīgi. Ar pārāk liela piespiediena paaugstinā- šanu netiek sasniegta augstāka slīpē- šanas jauda, bet gan lielāka elektro- instrumenta un abrazīvā materiāla nodilšana. Papildinformāciju par ražotāja izstrādāju- miem var saņemt zem www.flex-tools.com

Tehniskā apkope un kopšana BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontakt- dakšu. Tīrīšana Regulāri tīriet ierīci un ventilācijas spraugas. Regulāri izpūtiet caur ventilācijas spraugām ar sausu saspiesto gaisu korpusa iekšpusi ar motoru. Korpuss NORĀDĪJUMS! Neatskrūvējiet korpusa skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi. Remontdarbi Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā. Rezerves daļas un aprīkojums Citas slīpripas dažādam pielietojumam un citu aprīkojumu skatiet ražotāja katalogā. Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com Atbildības izslēgšana Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ. Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.OSE 80-2 / ODE 100-2 / ORE 125-2
