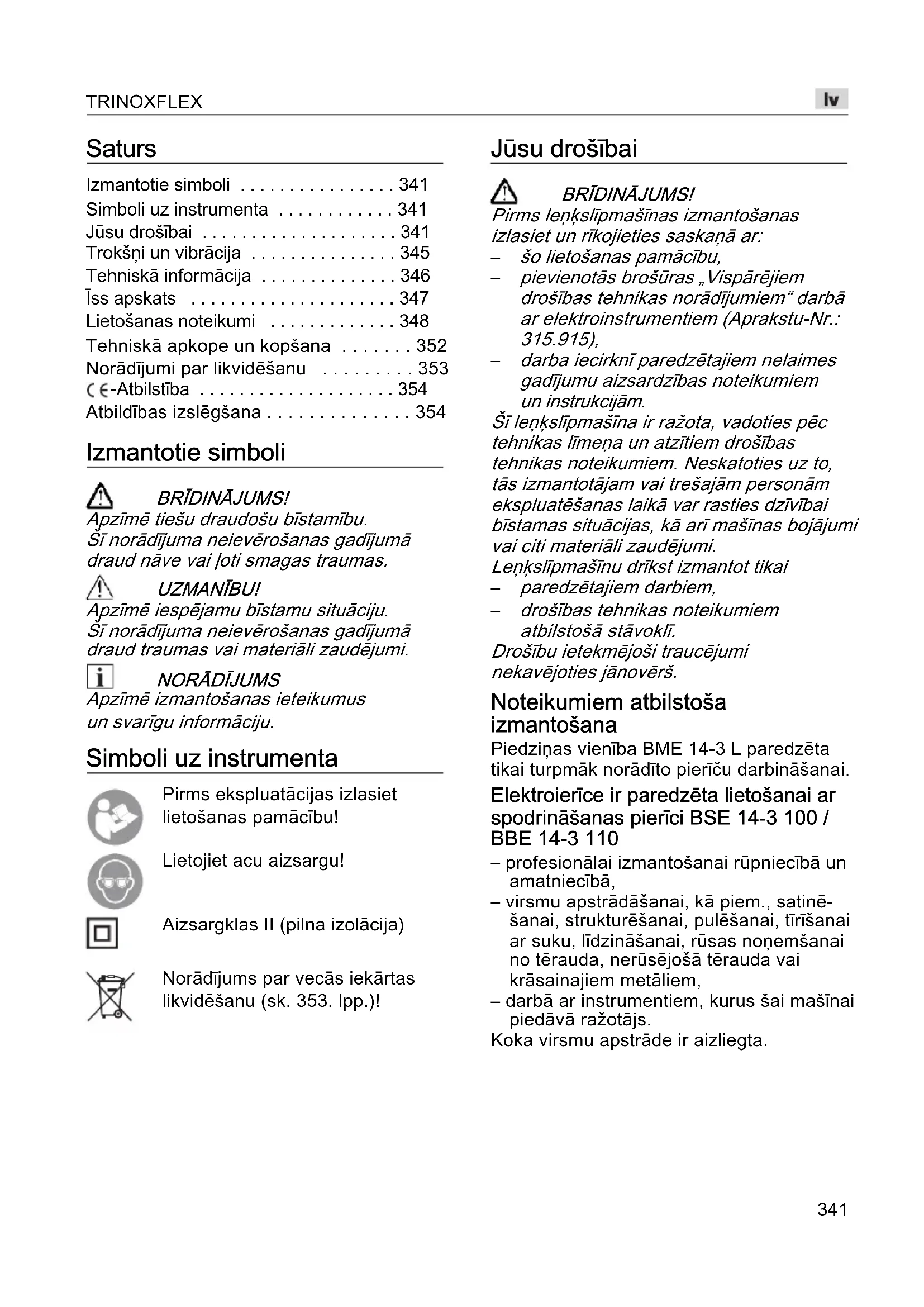

LIETOŠANAS INSTRUKCIJA BRE 143 125 Set Flex

• Saturs Izmantotie simboli p. 341
• Simboli uz instrumenta p. 341
• Jūsu drošībai p. 341
• Trokšņi un vibrācija p. 345
• Tehniskā informācija p. 346
• Īss apskats p. 347
• Lietošanas noteikumi p. 348
• Tehniskā apkope un kopšana p. 352
• Norādījumi par likvidēšanu p. 353
• -Atbilstība p. 354
• Atbildības izslēgšana Izmantotie simboli BRĪDINĀJUMS! Apzīmē tiešu draudošu bīstamību. Šī norādījuma neievērošanas gadījumā draud nāve vai ļoti smagas traumas. UZMANĪBU! Apzīmē iespējamu bīstamu situāciju. Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi. p. 354

Apzīmē izmantošanas ieteikumus un svarīgu informāciju. Simboli uz instrumenta Pirms ekspluatācijas izlasiet lietošanas pamācību! Lietojiet acu aizsargu! Aizsargklas II (pilna izolācija) Norādījums par vecās iekārtas likvidēšanu (sk. 353. lpp.)! Jūsu drošībai BRĪDINĀJUMS! Pirms leņķslīpmašīnas izmantošanas izlasiet un rīkojieties saskaņā ar:

šo lietošanas pamācību,

pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),

darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām. Šī leņķslīpmašīna ir ražota, vadoties pēc tehnikas līmeņa un atzītiem drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Leņķslīpmašīnu drīkst izmantot tikai

paredzētajiem darbiem,

drošības tehnikas noteikumiem atbilstošā stāvoklī. Drošību ietekmējoši traucējumi nekavējoties jānovērš. Noteikumiem atbilstoša izmantošana Piedziņas vienība BME 14-3 L paredzēta tikai turpmāk norādīto pierīču darbināšanai. Elektroierīce ir paredzēta lietošanai ar spodrināšanas pierīci BSE 14-3 100 / BBE 14-3 110 – profesionālai izmantošanai rūpniecībā un amatniecībā, – virsmu apstrādāšanai, kā piem., satinē- šanai, strukturēšanai, pulēšanai, tīrīšanai ar suku, līdzināšanai, rūsas noņemšanai no tērauda, nerūsējošā tērauda vai krāsainajiem metāliem, – darbā ar instrumentiem, kurus šai mašīnai piedāvā ražotājs. Koka virsmu apstrāde ir aizliegta.TRINOXFLEX

Elektroierīce ir paredzēta lietošanai ar lentas slīpēšanas pierīci BSE 14-3 125 – profesionālai izmantošanai rūpniecībā un amatniecībā, – nerūsējošā tērauda cauruļu galu apstrādei, – apaļu stieņu profilu, kā arī cauruļu slīpēšanai, – abrazīvo lentu un aprīkojuma izmantošanai, kas ir norādīts šajā pamācībā vai kuru ir ieteicis ražotājs. Drošības norādes elektroierīcei ar spodrināšanas pierīci BRĪDINĀJUMS! Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas notei- kumu un norādījumu neievērošanas gadī- jumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei. Kopējie drošības noteikumi slīpēšanai ar smilšpapīra loksni, pulēšanai un darbam ar stiepļu suku Šis elektroinstruments jāizmanto kā smilšpapīra slīpmašīna, pulētājs un darbam ar stiepļu sukām. Ievērojiet visus drošī-bas tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci. Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi. Šis elektroinstruments nav piemērots slīpēšanai un griešanai. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas. Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam. Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu. Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam. Aprīkojums, kas griežas ātrāk par pieļau- jamo ātrumu, var salūzt un tikt atmests atpakaļ. Iesaistāmā instrumenta ārējam diame- tram un biezumam jātbilst elektroinstru- menta dotajiem izmēriem. Nepareizi izmērītos izmantojamos instru- mentus nevar pietiekami ekranēt vai kontrolēt.

Darbinstrumentiem, kas stiprināmi ar vītnes palīdzību, stiprinošajai vītnei precīzi jāatbilst slīpmašīnas darb- vārpstas vītnei. Darbinstrumentiem, kas stiprināmi ar balstpaplāksnes palīdzību, atvēruma diametram jāatbilst balstpaplāksnes stiprinošā pacēluma diametram. Darbinstrumenti, kuri precīzi nepieguļ elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ļoti stipri vibrē un var izraisīt kontroles zudumu. Neizmantojiet bojātus izmantojamos instrumentus. Ikreizi pirms darbinstru- mentu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vaislīpēšanas diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un vai stiepļu suku veidojošās stieples nav vaļīgas vai atlūzušas. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojā- jumus vai izmantojiet nebojātu izman- tojamo instrumentu. Ja ir notikusi izman- tojamā instrumenta kontrole unt izmanto- šana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt. Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļiņām.TRINOXFLEX

Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi. Ievērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums. Sagataves atlūzas vai salūzuši izmanto- jamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas. Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu. Ievērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā. Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējo- šajā izmantojamā instrumentā. Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies. Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jāno- liek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu. Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat. Jūsu apģērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu ķermenī. Regulāri tīriet elektroinstrumenta ventilācijas spraugas. Motora ventilators ievelk korpusā pute- kļus, un liels sakrājušos metāla putekļu daudzums var izraisīt elektrobīstamību. Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var šos materiālus aizdedzināt. Neizmantojiet izmantojamos instrumen- tus, kuriem nepieciešami šķidri dzesē- šanas līdzekļi. Ūdens vai cita šķidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu. Atsitiens un atbilstoši drošības tehnikas noteikumi Atsitiens ir kustībā esoša iesaistāmā instru- menta kā piem., slīpripas, slīpēšanas šķīvja, stiepļu sukas pēkšņa aizāķējoša vai bloķē- joša reakcija, kas izraisa rotējošā izman- tojamā instrumenta pēkšņu apstāšanos. Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību boķēšanas vietā. Ja piem., kāda slīpripa ieāķējas sagatavē vai to bloķē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu. Tad slīpripa kustas uz apkalpojošās perso- nas pusi vai no tās prom, atkarībā no ripas rotācijas virziena bloķēšanas vietā. Tā slīpripas var arī lūzt. Atsitiens ir nepareizas vai kļūdainas elektro- instrumenta izmantošanas rezultāts. To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti. Stingri turiet elektroinstrumentu un nostādiet savu ķermeni un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontro- lēt atsitiena spēku vai reakcijas momentu palaides laikā. Apkalpojošā persona, ievērojot piemēro- tus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus. Ievērojiet, lai Jūsu rokas nekad neatras- tos rotējoša izmantojamā instrumenta tuvumā. Atsitienā laikā izmantojamais instru- ments var izdarīt kustību pāri Jūsu rokai. Izvairieties ar savu ķermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts. Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai bloķēšanas vietā.TRINOXFLEX

Īpaši uzmanīgi strādājiet vietās ar stū- riem, asām malām utt. Novērsiet izman- tojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā. Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai arī atsitiena laikā. Tas izraisa kontro- les zudumu vai atsitienu. Neizmantojiet ķēdes vai zobzāģplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu. Īpaši drošības tehnikas noteikumi, slīpējot ar smilšpapīru Neizmantojiet darbā pārāk lielu izmēru slīpēšanas loksnes, bet gan ievērojiet ražotāja norādītos slīpēšanas lokšņu izmērus. Slīpēšanas loksnes, kuras izvirzās virs slīpēšanas šķīvja, var izraisīt traumas, kā arī slīpēšanas lokšņu bloķēšanu, plīšanu vai atsitienu. Īpaši drošības tehnikas noteikumi pulēšanai Ievērojiet, lai pulēšanas apvalka detaļas nebūtu vaļīgas, īpaši nostiprināšanas auklas. Nesablīvējiet un nesaīsiniet nostiprināšanas auklas. Vaļējas, līdzi rotējošas nostiprināšanas auklas var satvert Jūsu pirkstus vai aizķerties sagatavē. Īpaši drošības tehnikas noteikumi darbā ar stiepļu sukām Ievērojiet, ka no stiepļu sukas arī parastās izmantošanas laikā izkrīt stiepļu gabaliņi. Nepārslogojiet stieples ar pārāk lielu piespiešanas spiedienu. Prom lidojošie stiepļi gabali var ļoti viegli iesprausties plānā apģērbā un/vai ādā. Ja tiek ieteikts aizsargapvalks, tad nodrošiniet, lai aizsargapvalks un stiepļu suka nesaskartos. Šķīvjveida un katlu suku diametrs var tikt palielināts ar piespiešanas spiediena un centrbēdzes spēka palīdzību. Drošības norādes elektroierīcei ar cauruļu lentas slīpēšanas pierīci BRĪDINĀJUMS! Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas notei- kumu un norādījumu neievērošanas gadī- jumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei. Satveriet ierīci aiz izolētajām rokturu virsmām, jo abrazīvā lente var saskar-ties ar savu tīkla kabeli. Zem sprieguma esošā vada bojājumi var izraisīt spriegumu metāla ierīces detaļās un elektrotraumas. Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts. Nepieskarieties bojātajam tīkla kabelim, un izvelciet tīkla kontakt- dakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeļi paaugstina elektro-traumu iegūšanas risku. Izmantojiet elektroinstrumentu tikai sausajai slīpēšanai. Ûdens iekļūšana elektroiekārtā paaugstina elektrotraumu izraisīšanas iespēju. Strādājot ar elektroinstrumentu, virziet to ar abām rokām. Rokturim jābūt piemontētam! Ieslēdziet mašīnu tikai tad, kad abas rokas atrodas tvēriena pozicijā. Ievērojiet, lai rokas neatrastos darbībā esošās abrazīvās lentes tuvumā. Vadrullīša zonā pastāv saspiešanas traumu bīstamība. Balstoties uz ierīces darbības principu un garantēto elastību, nav iespējama šo ierīces bīstamības zonu pilnīga novēršana. No materiāliem izdalījušies putekļi, kā piem., no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām. Ieelpojot vai sakaroties ar šiem putekļiem, var tikt izraisītas elpošanas ceļu slimības un/vai alerģiskas reakcijas. – Nodrošiniet labu darba iecirkņa vēdināšanu! – Ja iespējams, izmantojiet eksternu putekļu nosūkšanu. – Tiek ieteikta P2 filtra kategorijas filtrējošās aizsargmaskas izmantošana.TRINOXFLEX

Neapstrādājiet materiālus, no kuriem var izdalīties veselībai bīstamas vielas (piem., azbests). Nekad negrieziet un neslīpējiet vieglos metālus, kuru magnija sastāvs ir lielāks par 80%. Ugunsbīstamība! Ierīces, kuras tiek izmantotas zem klajas debess vai ar metāla putekļiem piesāti- nātā vidē, jāpieslēdz pie noplūdes strāvas automatiskā aizsargslēdža (nostrādes strāva maks. 30 mA). Neizmantojiet nodilušas, ieplīsušas vai stipri nolietotas abrazīvās lentes. Bojātas abrazīvās lentes var pārplīst, tikt atmestas atpakaļ un izraisīt traumas. Pirms ekspluatācijas pārbaudiet slīpēšanas instrumentu pareizu montāžu un nostiprinājumu. Ieslēdziet ierīci uz 30 sekundēm bez slodzes! Nekavējoties pārtrauciet izmēģinājuma palaidi lielas vibrācijas vai citu bojājumu konstatēšānas gadījumā. Cēloņa konstatēšanai pārbaudiet mašīnu. Nenoslogojiet elektroinstrumentu pārāk stipri, lai tas neapstātos vai arī, lai neiz- slīdētu abrazīvā lente. Pirms elektroinstrumenta nolikšanas izslēdziet elektroinstrumentu un ļaujiet veikt izskrējienu. Elektroinstrumentu nedrīkst iespīlēt skrūvspīlēs. Tīkla kabelim vienmēr jāatrodas aiz elektroinstrumenta. Iespīlējiet sagatavi, ja tā nav nostiprināta, vai ja tās stabilitāte tiek nodrošināta sava pašsvara dēļ. Uzglabājiet un lietojiet slīpēšanas instru- mentus, vadoties pēc ražotāja norādījumiem. Citi drošības tehnikas noteikumi Izmantojiet tikai ārdarbiem paredzētus pagarinājuma kabeļus. Ierīces apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus. Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes. Trokšņi un vibrācija

Ar A novērtēto trokšņu līmeni, kā arī kopējās vibrāciju vērtības skatīt tabulā „Tehniskā informācija “. Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 62841. UZMANĪBU! Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 62841 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā. Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnotei- kumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instru- mentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju. UZMANĪBU! Skaņas spiedienam pārsniedzot 85 dB(A), jānēsā skaņas aizsargu.TRINOXFLEX

Tehniskā informācija Ierīces modelis Spodrināšanas mašīna BSE 14-3 100 BBE 14-3 110 Cauruļu lentes slīpmašīna BRE 14-3 125 Patērējamā jauda (--> 110 V)

(1150) Izmērītais apgriezienu skaits apgr./min.

Apgriezienu skaits tukšgaitā apgr./min. 1000 – 3500 Instrumenta maks. Ø mm 125 – Instrumenta platums mm 100 – Instrumenta nostiprinājums mm 19 – Lentes izmēri (garums x platums) mm – 760 x 40 Lentes ātrums m/s – 3,5 – 10,0 Svars atbilstīgi „EPTA procedūrai 01/2003” Piedziņa bez pierīcēm (bez kabeļa) kg 2,1 Piedziņa ar pierīci (bez kabeļa) kg 2,9 3,6 Aizsargklase II/ Ar A novērtētais trokšņu līmenis atbilst EN 62841 (skatīt „Trokšņi un vibrācija “): Skaņas spiediena līmenis L

dB(A) 82,1 82,5 Skaņas jaudas līmenis L

dB(A) 93,1 93,5 Nedrošība K db 3,0 Kopējā vibrāciju vērtība atbilst EN 62841 (skatīt „Trokšņi un vibrācija “): Emisijas koeficients a

satinējot metāla virsmas m/s

slīpējot metāla caurules m/s

–< 2,5 Nedrošība K m/s

Īss apskats Piedziņas vienība BME 14-3L 1 Pārvada galva 2 Pierīču ātrais savienojums 3 Slēdzis Ieslēgšanai un izslēgšanai. Ar ilgstošas ekspluatācijas fiksēšanu. 4 Apgriezienu skaita iepriekšizvēles nostādīšanas disks 5 4,0 m tīkla kabelis ar tīkla kontaktdakšu 6 Putekļu aizsargvāks 7 Firmas plāksnīte

Lentas slīpēšanas pierīce BRE 14-3125 8 Vadrullītis ar vadītājmalu 9Rokturis 10 Roku aizsargelements 11 Svārstsvira Ar atsperi, abrazīvās lentes savilkšanai. 12 Vadrullītis ar vadītājmalu 13 Dzenošais veltnis bez vadītājmalas 14 Ātrā savienojuma atbloķēšanas svira 15 Ātrā savienojuma fiksācijas svira Spodrināšanas pierīce BSE 14-3 100 / BBE 14-3 110 16 Paralēlās atdures iestatīšanas skrūve 17 Paralēlā atdure 18 Aizsargapvalks 19 Darbarīka stiprinājums 20 Rokturis 21 Pārsega stiprinājuma noslēggredzens 22 Distances gredzeni

25 Aizargvāks ar nosūkšanu 26 Drošības skrūve

komplekta sastāvāTRINOXFLEX

Lietošanas noteikumi BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. Pirms ekspluatācijas Izpakojiet piedziņas vienību un pierīces, pārbaudiet, vai piegādes komplekts ir pilnīgs, un, vai transportēšanas laikā nav radīti bojājumi. Pierīču montāža Novietojiet vēlamo pierīci uz līdzenas apstrādes virsmas tā, lai ātrais savienojums būtu pavērsts augšup. Atlaidiet pierīces fiksācijas sviru. Novietojiet piedziņas vienību vēlamajā pozīcijā pret pierīci un spiediet piedziņas vienību lejup, līdz tā dzirdami nofiksējas (

Aizveriet fiksācijas sviru vai pievelciet fiksācijas skrūvi (2.).

Piedziņas vienības un pierīces ātrā savienojuma sazobe tiek automātiski savienota, ieslēdzot ierīci. Pierīču demontāža

Atlaidiet pierīces fiksācijas sviru vai atskrūvējiet fiksācijas skrūvi (

Noņemiet piedziņas vienību no pierīces (

Spodrināšanas pierīce

BSE 14-3 100 / BBE 14-3 110

BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. Aizsargpārsega montāža UZMANĪBU! Spodrināšanas pierīci atļauts lietot tikai ar piemontētu aizsargpārsegu.TRINOXFLEX

Noņemiet pārsega stiprinājuma noslēggredzenu. Uzlieciet aizsargpārsegu (1.). Uzlieciet pārsega stiprinājuma noslēggredzenu (2.). Ieskrūvējiet fiksācijas skrūvi (3.). Instrumenta nostiprināšana Darbarīku stiprinājums to nomaiņu ļauj veikt bez instrumentiem. Atvienojiet kontaktdakšu. Nospiediet darbvārpstas aretieri un turiet nospiestu (1.). Bīdiet instrumentu jeb instrumenta suportu uz instrumenta nostiprinājuma (formas pielāgošana rieva-atspere) (2.). Spiediet darbarīku lejup pretī atsperes spēkam (3.) un grieziet to pulksteņa rādītāju virzienā (4.). Darbarīka stiprinājums ir nofiksēts.

Instrumenta nostiprinājuma platums sastāda 100 mm. Atkarībā no instrumenta platuma nepieciešama vairāku instrumentu uzlikšana vai platuma atšķirību izlīdzinā- šana ar distancgredzena palīdzību. Piemēram:

Auduma pulēšanas ripa, platums 10 mm: ........8 instrumenti un distances gredzeni Iespraudiet kontaktdakšu kontaktligzdā. ieslēdziet elektroinstrumentu (bez iefiksē- šanās) un ļaujiet apm. 30 sekundes darboties. Veiciet nelīdzsvarotības un vibrācijas pārbaudi. Izslēdziet elektroinstrumentu. Paralēlās atdures izmantošana Paralēlā atdure nodrošina taisnu ierīces kustību, veicot profilu apstrādi. Atskrūvējiet paralēlās atdures iestatīšanas skrūvi (1.). Ievietojiet paralēlo atduri (2.). Pieskrūvējiet iestatīšanas skrūvi. Putekļu aizsargvāka uzlikšana Uzbīdiet putekļu aizsargvāku, līdz tas fiksējas ar dzirdamu troksni. TRINOXFLEX

Darbs ar gumijas gaisa veltni Gumijas gaisa veltnis ir īpaši piemērots kontūru slīpēšanai, jo to var pielāgot sagataves virsmas formai. Bīdiet slīpēšanas uzmavas pāri nepiesūknētam gumijas gaisa veltnim. Noņemiet vārsta vāku. Ar gaisa sūkni piesūknējiet gumijas gaisa veltni. Gaisa izlaišanai atveriet vārstu ar vārsta vāka mugurpusi.

Ja slīpēšanas uzmavas uzliku nepieciešams mainīt ļoti bieži, iesakām izmantot piederumu klāstā iekļauto otro gumijas atstarpes rulli. Spodrināšanas pierīces lietošanas norādes UZMANĪBU! Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties. Līdzenu virsmu apstrāde: Ar abām rokām stingri turiet elektroinstrumentu. Par dekoratīvo virsmas noslēgumu: Uzmanīgi uzlieciet elektroinstrumentu uz apstrādājamās virsmas un ar lineārām kustībām virziet to turp un atpakaļ. Nosucejiekartas pieslegšana

Abrazīvās lentes uzlikšana vai nomaiņa UZMANĪBU! Ievērojiet noteikto lentes griešanās virzienu! Griešanās virzienam jāsaskan ar griešanās virziena bultiņu pie pārvada galvas. Atvienojiet kontaktdakšu. Nospiediet svārstsviru gumijas dzenošā veltnīša virzienā un turiet nospiestu. Pārlieciet abrazīvo lenti pāri veltņiem. Atlaidiet svārstsviru. Pārbaudiet, vai lente pilnībā pieguļ veltņiem. Roktura nostādīšana Darbam grūti pieejamās vietās, piem., pie sienām piemontētām margām, rokturi var piemontēt ierīces otrā pusē. Cauruļu lentas slīpēšanas pierīces lietošanas norādes

Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties. Lentes slīpmašīnai, salīdzinot ar slīpripu, ir sekojošas priekšrocības:

tīra noslēguma apstrāde bez ieskrāpējumiem,

augsta noņemšanas jauda,

augsta darba ražība, pateicoties lielam aptvēriena leņķim (atkarībā no diametra). Slīpēšana:

Pēc pielikšanas pie sagataves un pirms mašīnas ieslēgšanas pārbaudiet, vai lente pilnībā pieguļ pie veltņiem. – Cauruļu apstrāde tiek veikta starp 11 un 12 veltni. – Aptvēriena leņķi un noņemšanas jaudu var izmainīt ar piespiešanas spiedienu. – Jo mazāks caurules diametrs, jo lielāks iespējamais aptvēriena leņķis. Pastāv iespēja līdz 270°. Blīvējums: Daudzi ražotāji iesaka virsmu blīvējuma beigu darbus veikt ar aizsargaerosolu (sk. Flex-Edelstahl (nerūsējošā tērauda) aprīkojumu). Papildinformāciju par ražotāja izstrādāju- miem var saņemt zem www.flex-tools.com

Ieslēgšana un izslēgšana Īslaicīgā darba režīms bez iefiksēšanās Nobīdiet slēdzi uz priekšu un stingri turiet. Lai izslēgtu, slēdzi atlaidiet.TRINOXFLEX

Ilgstošs darba režīms ar iefiksēšanos Nobīdiet slēdzi uz priekšu (1.) un, nospiežot tā priekšgalu (2.), iefiksējiet. Lai izslēgtu, slēdzi atbloķējiet, nospiežot tā pakaļējo galu.

Pēc strāvas padeves pārtraukšanas ieslēgtās ierīces darbība tiek pārtraukta. Apgriezienu skaita iepriekšizvēle Darba ātrumu var plūdeni pielāgot ar iestatīšanas elementu atbilstoši apstrādes materiāla īpatnībām. Tehniskā apkope un kopšana BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. Tīrīšana BRĪDINĀJUMS! Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi. Rodas aizsargizolācijas bojājumi! Darbiniet mašīnu ar noplūdes strāvas aizs- argslēdzi (nostrādes strāva 30 mA). Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādājamā materiāla un no lietošanas ilguma. Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu. Putekļu aizsargvāka tīrīšana Lielākos gružus no gaisa spraugas metāla sietiņa noslaukiet ar otu. Pēc tam nopūtiet ar saspiestu gaisu sāniskā virzienā.PakāpeApgriezienu skaits spodrināšanas pierīci [apgr./min.]Lentes ātrums lentas slīpēšanas pierīci [m/s]1 1000 3,52 1500 4,83 2000 6,14 2500 7,45 3000 8,76 3500 10,0PakāpeApgriezienu skaits spodrināšanas pierīci [apgr./min.]Lentes ātrums lentas slīpēšanas pierīci [m/s]TRINOXFLEX

Liela piesārņojuma gadījumā atāķējiet vāku, noņemiet to un pilnībā izpūtiet ar saspiestu gaisu. Ogļsukas Piedziņas vienība ir aprīkota ar ogles slīdkontaktiem, kas nodrošina automātisku izslēgšanos. Pēc ogles slīdkontaktu nodiluma robežas sasniegšanas elektroinstruments automātiski izslēdzas.

Nomaiņai izmantojiet tikai ražotāja oriģināl- detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi. Caur pakaļējām ventilatora spraugām darba laikā var novērot ogļuguni. Spēcīgas ogļu degšanas liesmas gadījumā nekavējoties izslēdziet ierīci. Nododiet piedziņas vienību ražotāja pilnvarotā klientu apkalpošanas dienesta darbnīcā. Pārvads

Garantijas termiņa laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi. Remontdarbi Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā. Nolietoto detaļu nomaiņa Lentes slīpmašīnas ekspluatācijas laikā nolietojas svārstsviras filca aizsargs. Rezerves daļas var iegādāties pie ražotāja jeb pārdevēja. Rezerves daļas un aprīkojums Informācija par pārējo aprīkojumu, īpaši par slīpēšanas instrumentiem, tiek sniegta ražotāja katalogos. Detaļu izkārtojuma attē- lus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com Norādījumi par likvidēšanu BRĪDINĀJUMS! Nodrošiniet nolietoto ierīču nelietojamību, likvidējot to tīkla kabeli. Tikai ES valstīm Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem. Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekār- tām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

Informāciju par ierīces likvidēšanas iespē- jām var saņemt specializētajā veikalā.TRINOXFLEX

-Atbilstība Ar pilnu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 62841 saskaņā ar direktīvas 2014/30/ES, 2006/42/EB, 2011/65/ES. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

71711 Steinheim/Murr Atbildības izslēgšana Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ. Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem. Klaus Peter Weinper Head of Quality Department (QD) Eckhard Rühle Manager Research & Development (R & D)355 TRINOXFLEX 13 -
